  1. 上次课内容 放大电路的频率响应 频率对放大电路放大能力的影响测试 放大电路的耦合 多级阻容耦合放大电路的静动态分析 模块三：集成运算放大电路 柳浪闻莺的春天

  2. 任务：构建仪用放大器 问题1、在仪器设备中，放大器应具有怎样的性能？2、如何达成这些性能？

  3. 输入信号的分类 (1)差模(differential mode)输入 vi1 -vi2= vd (2)共模( common mode)输入 (vi1+ vi2 )/2= vC (3)比较输入 任意输入的信号 vi1、vi2 ，都可分解成差模分量和共模分量；差模信号是有用信号，共模信号往往是干扰信号。

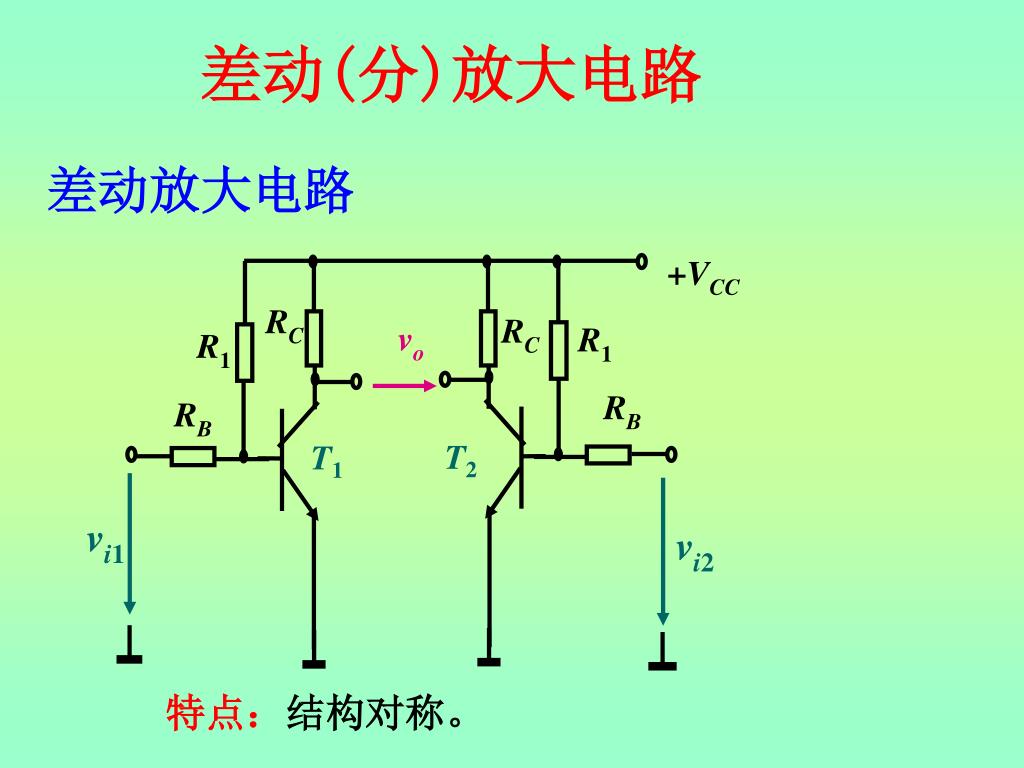

  4. 差动(分)放大电路 差动放大电路 +VCC RC RC vo R1 R1 RB RB T2 T1 vi1 vi2 特点：结构对称。

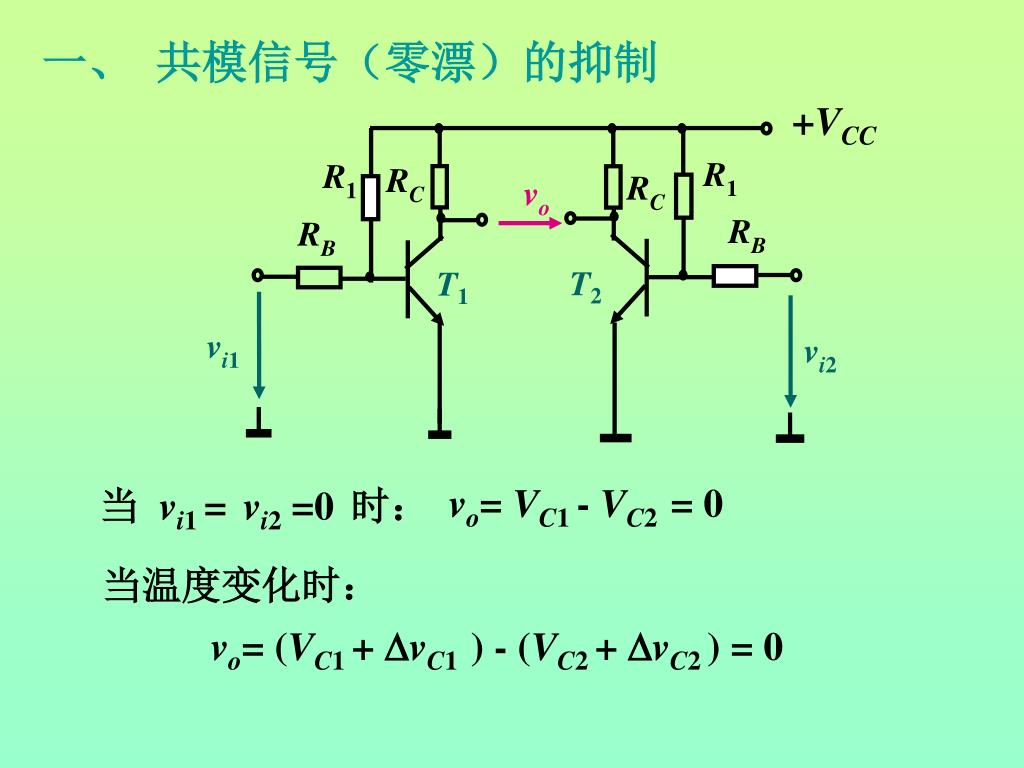

  5. R1 R1 RC RC vo RB RB T2 T1 vi1 vi2 vo= VC1 - VC2= 0 当 vi1= vi2 =0 时： 当温度变化时： vo= (VC1 + vC1 ) - (VC2 + vC2 ) = 0 一、 共模信号（零漂）的抑制 +VCC

  6. R1 R1 RC RC vo RB RB T2 T1 vi1 vi2 +VCC 二. 差模信号的放大 差模输入信号：vi1 =- vi2 =vd/2（大小相等，极性相反） 设vC1 =VC1 +vC1， vC2 =VC2 +vC2。 因vi1 = -vi2，vC1 =-vC2 vo= vC1 - vC2= vC1- vC2 = 2vC1 差模电压放大倍数： (很大，一般大于1)

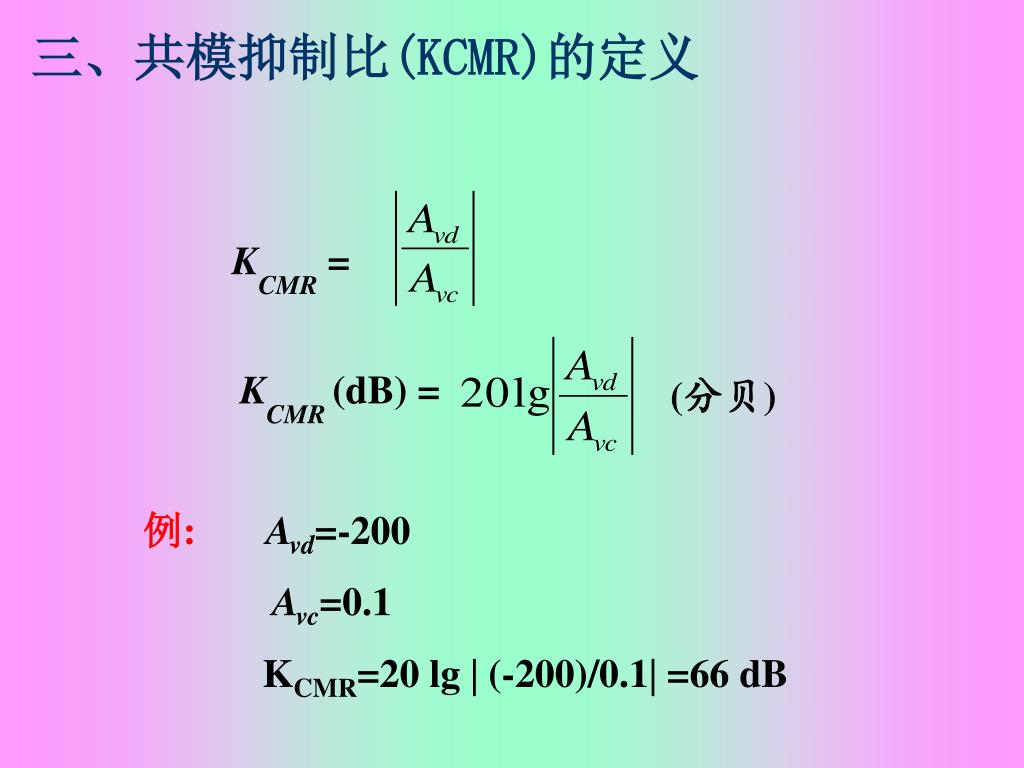

  7. 三、共模抑制比(KCMR)的定义 KCMR = KCMR(dB) = (分贝) 例:Avd=-200 Avc=0.1 KCMR=20 lg  (-200)/0.1 =66 dB

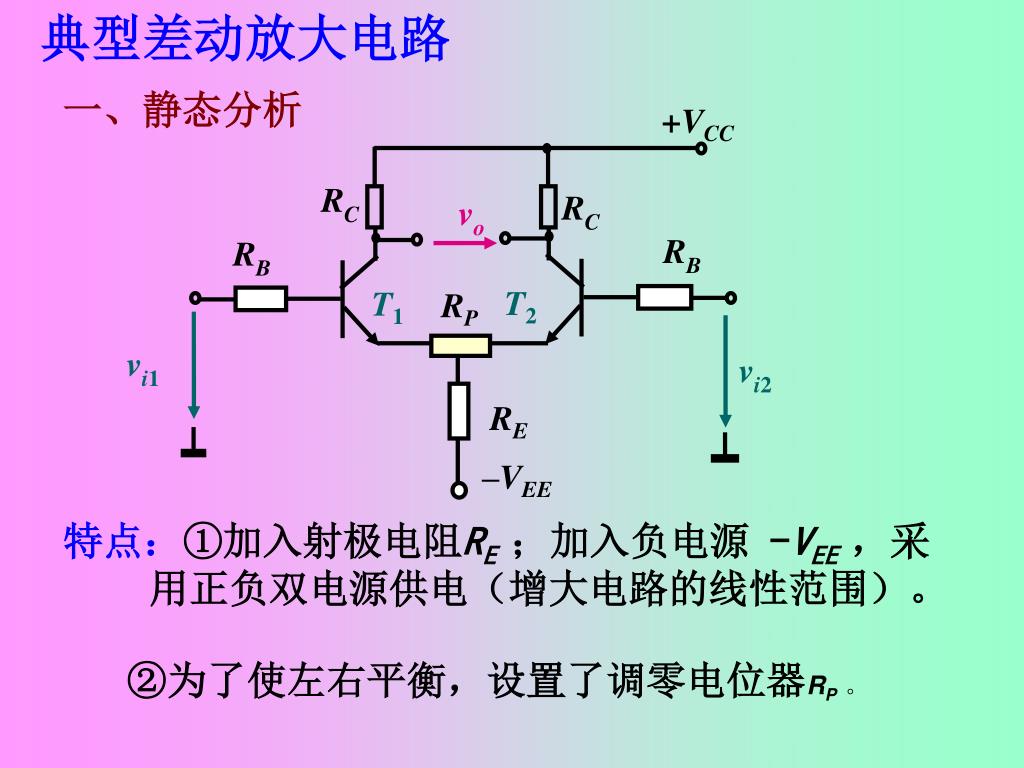

  8. 典型差动放大电路 一、静态分析 +VCC RC RC vo RB RB T2 T1 RP vi1 vi2 RE –VEE 特点：①加入射极电阻RE ；加入负电源 -VEE，采用正负双电源供电（增大电路的线性范围）。 ②为了使左右平衡，设置了调零电位器RP。

  9. R R +VCC 二、动态分析 RC vo RC RB RB T2 T1 vid RE –VEE

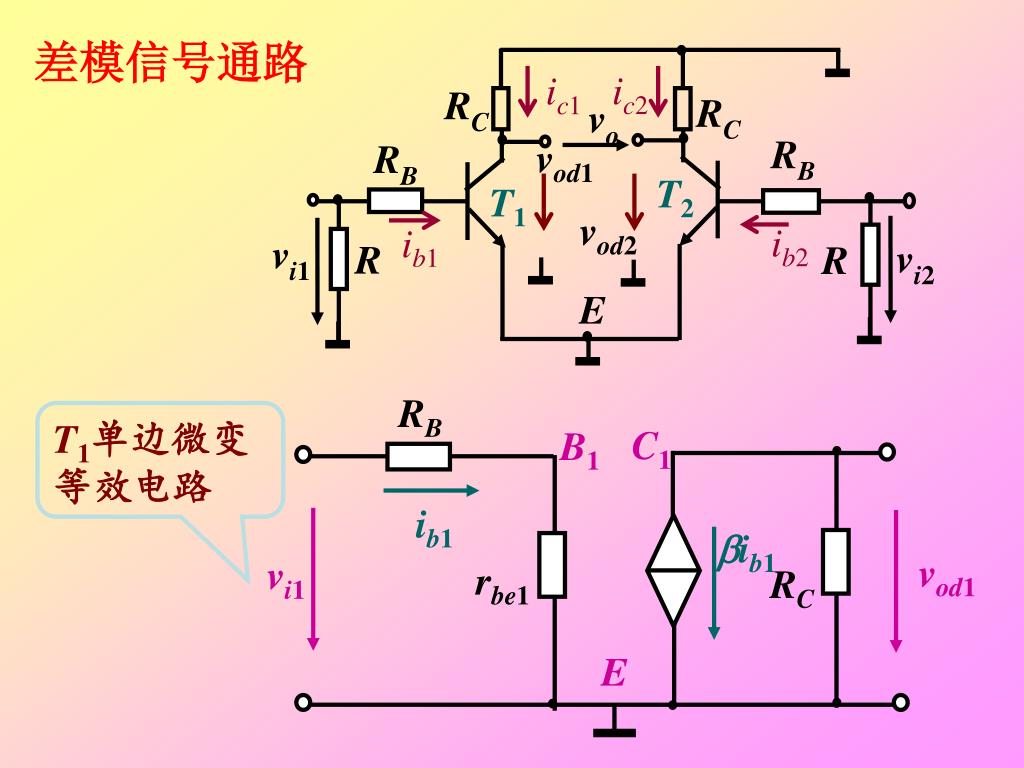

  10. ic2 ic1 RC RC vo RB vod1 RB T2 T1 vod2 ib2 ib1 vi1 vi2 R R E RB C1 B1 ib1 ib1 vod1 vi1 rbe1 RC E 差模信号通路 T1单边微变等效电路

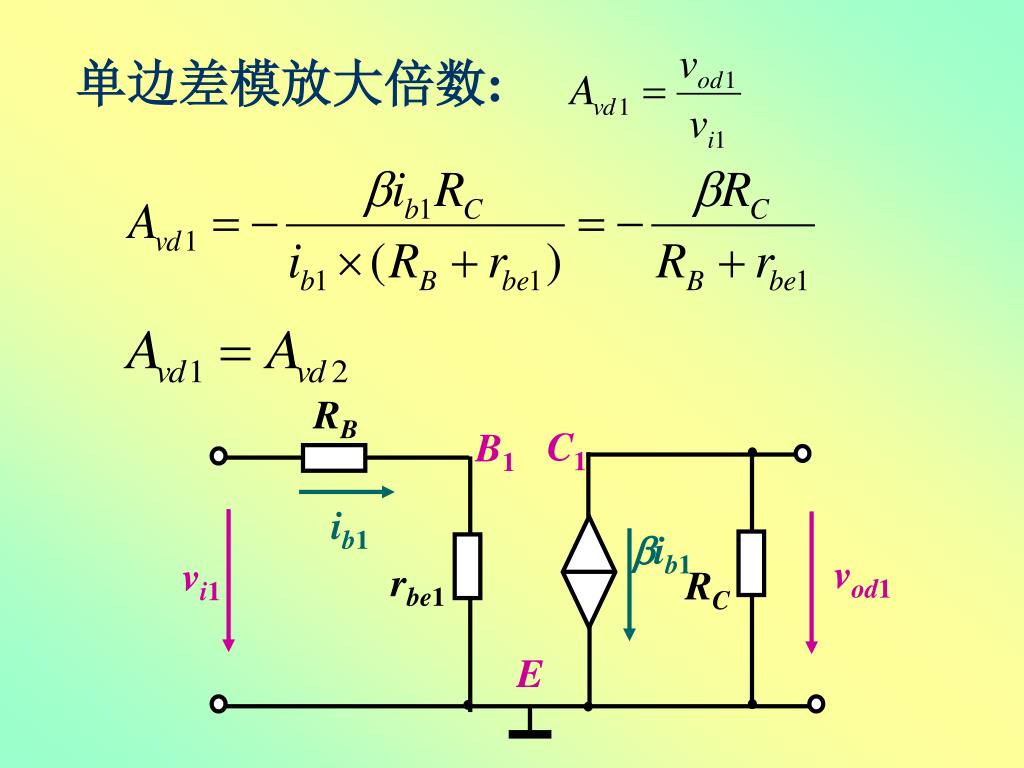

  11. RB C1 B1 ib1 ib1 vod1 vi1 rbe1 RC E 单边差模放大倍数:

  12. ic1 ic2 RC RC vod RB vod1 RB T2 T1 vod2 ib2 ib1 vi1 vi2 R R E 差模电压放大倍数: 即：总的差动电压放大倍数为： 若带负载，RL中点差模信号电位为 0, 所以放大倍数： 差模输入电阻和输出电阻

  13. +VCC RC RC vo RB RB T2 T1 vi1 vi2 RE –VEE VE IC IE= 2IC 温度T IC IB VBE 自动稳定 RE的负反馈作用 抑制温度漂移，稳定静态工作点。 设vi1= vi2= 0 RE 具有强负反馈作用:产生的反馈信号是单管放大时的两倍。

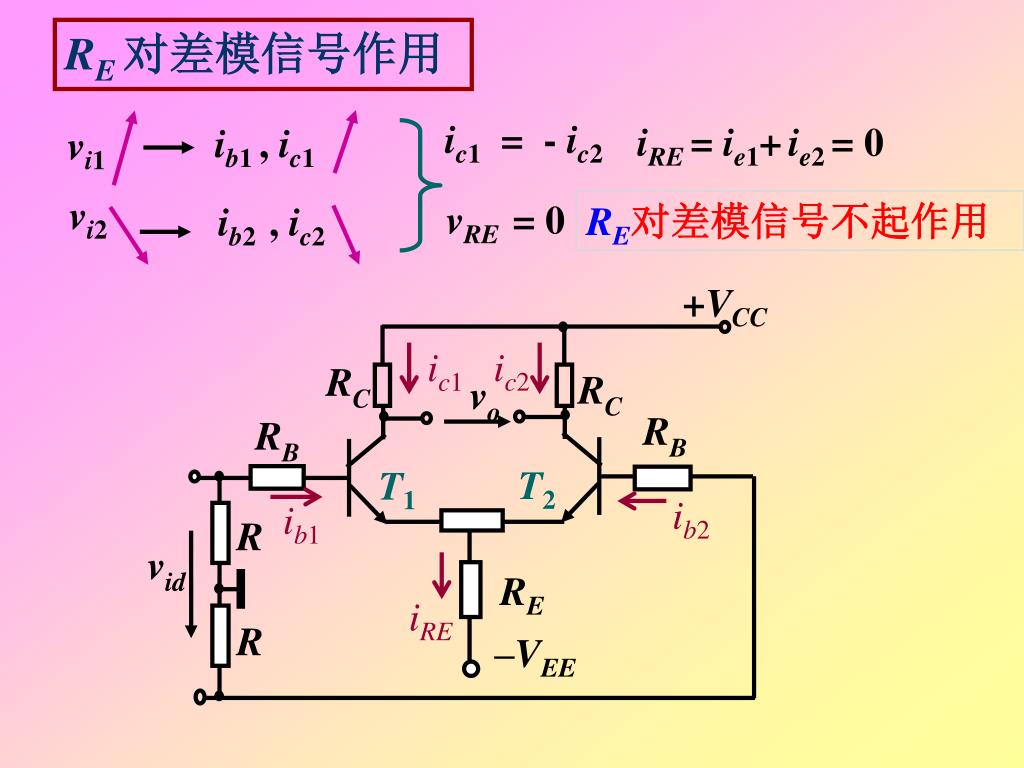

  14. +VCC ib1, ic1 vi1 ic2 ic1 RC RC vo vi2 ib2, ic2 RB RB T2 T1 ib2 ib1 R vid RE iRE R –VEE RE 对差模信号作用 ic1= - ic2 iRE= ie1+ie2= 0 vRE= 0 RE对差模信号不起作用

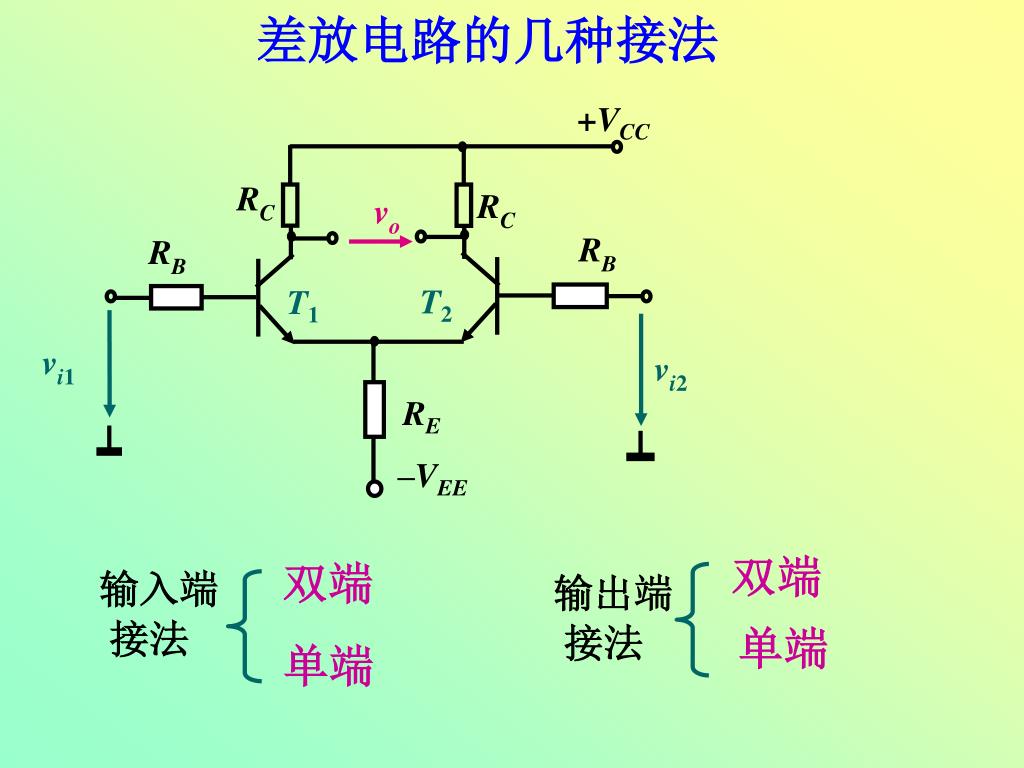

  15. +VCC 双端 输入端 接法 RC RC vo 单端 RB RB T2 T1 双端 输出端 接法 vi1 vi2 单端 RE –VEE 差放电路的几种接法

  16. vi1 = -vi2 =0.5vid 双端输入： Avd= Avd1 双(单)端输入双端输出： 双端输出： Avd= Avd1 单端输出： 双(单)端输入单端输出： 对Avd而言，双端输入与单端输入效果是一样的。 单端输入： vi1 =vid，vi2 = 0 （负载开路时） 结论： （负载开路时）

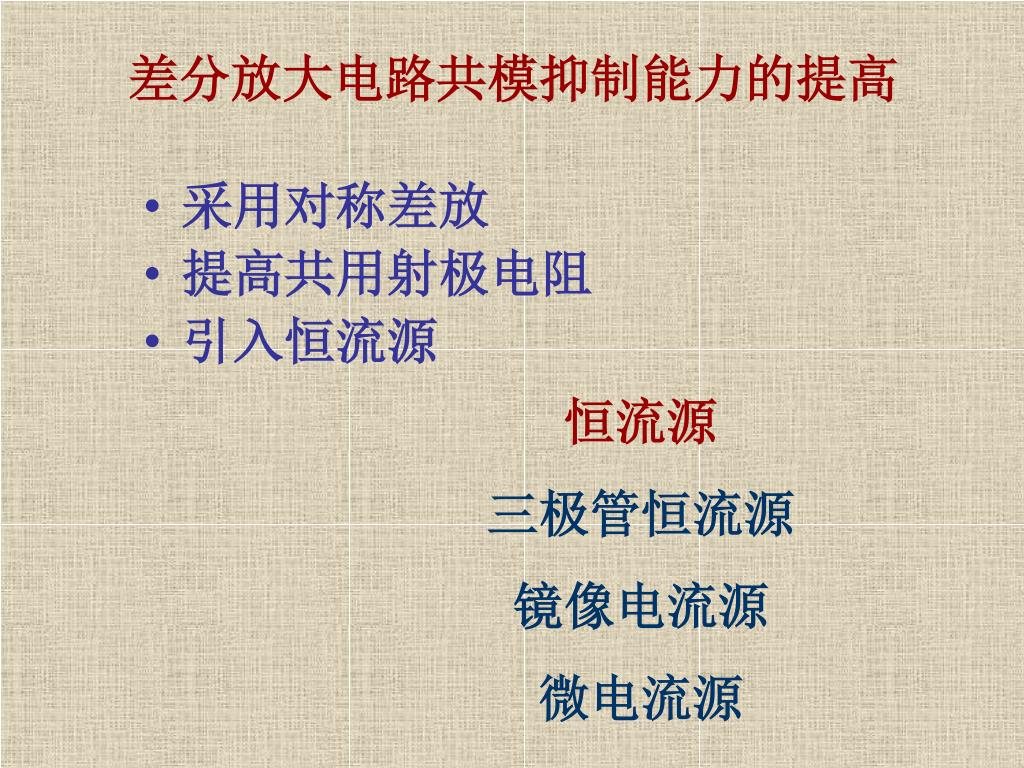

  17. 差分放大电路共模抑制能力的提高 • 采用对称差放 • 提高共用射极电阻 • 引入恒流源 恒流源 三极管恒流源 镜像电流源 微电流源

  18. 差分放大电路的传输特性 • 输入信号较小（约±26mV以下）时呈线性放大状态。 • 输入信号较大时呈非线性状态，具有限幅作用。 本次课内容 差分放大电路的工作原理 差分放大电路的静动态分析 各类差放及差分放大电路的传输特性 差分放大电路共模抑制能力的提高

  19. 作业： P.115. 3-1 3-2
