Halbleiter

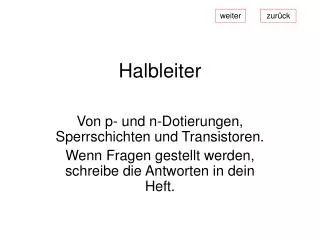

1. Halbleiter Von p- und n-Dotierungen, Sperrschichten und Transistoren. Wenn Fragen gestellt werden, schreibe die Antworten in dein Heft.

2. Halbleiter weiter zurück freie Elektronen Si Temperatur

3. Halbleiter weiter zurück Temperatur

4. Halbleiter weiter zurück Temperatur

5. Halbleiter weiter zurück Was passiert bei Halbleitern, wenn die Temperatur steigt? Was bedeutet „Si“?

6. Dotierung

7. n-Dotierung weiter zurück Si Si Si Si Si Si Si Si Si Si Si Si Si Si As Si Si Si

8. p-Dotierung weiter zurück Si Si Si Si Si Si Si Si Si In Si Si Si Si Si Si Si Si

9. Dotierung weiter zurück Erkläre, was sich bei einer p- bzw. einer n-Dotierung im Halbleitermaterial verändert, welche Auswirkungen hat das auf die Eigenschaften des Halbleiters.

10. Dotierung weiter zurück • „n-dotiert“ bedeutet „mehr Elektronen“ • also positive Ladung • Das „Elektronenkonto“ ist im „Plus“

11. Dotierung weiter zurück • „p-dotiert“ bedeutet „weniger Elektronen“ • also negative Ladung • Das „Elektronenkonto“ ist im „Minus“

12. Die Diode

13. Die Diode weiter zurück p-dotierte Schicht n-dotierte Schicht + - nicht an-geschlossen nicht an-geschlossen + - + - + - + - Die freien Elektronen am rechten Rand der p-dotierten Schicht gehen in die Elektronenlöcher am linken Rand der n-dotierten Schicht. Sie bilden eine neutrale Schicht, in der keine Ladung fließen kann. Diese Schicht heißt Sperrschicht.

14. Die Diode weiter zurück p-dotierte Schicht n-dotierte Schicht + - + - + - • Elektronen-überschuss • Pluspol • Elektronen-mangel • Minuspol + - + - + - + - + - + - + - + - + - + - + - + - Noch mehr Elektronenlöcher (+) von links bilden mit noch mehr Elektronen (-) von rechts neutrale Verbindungen. Die Sperrschicht vergrößert sich. Die Diode sperrt.

15. Die Diode weiter zurück p-dotierte Schicht n-dotierte Schicht - - + - + - + - + + • Elektronen-mangel • Minuspol • Elektronen-überschuss • Pluspol - - + - + - + - + + - - + - + - + - + + - - + - + - + - + + - - + - + - + - + + Die vielen überschüssigen Elektronen (-) von rechts streben zu den vielen Elektronenlöchern (+) von links durch die Diode hindurch. Die Sperrschicht verschwindet (ab ca. 0,7 Volt). Die Diode leitet.

16. Die Diode weiter zurück Was ist die Sperrschicht? Wann wird die Sperrschicht größer und wann kleiner?

17. Der pnp-Transistor

18. Der pnp-Transistor weiter zurück n-dotierte Schicht p-dotierte Schicht p-dotierte Schicht + - - + • Elektronen-mangel • Minuspol • Elektronen-überschuss • Pluspol + - - + + - - + Kollektor Emitter + - - + keine Spannung Basis Die freien Elektronen an den Rändern der n-dotierten Schicht gehen in die Elektronenlöcher an den Rändern der p-dotierten Schichten. Sie bilden eine neutrale Schicht, in der keine Ladung fließen kann. Der Transistor sperrt.

19. Der pnp-Transistor weiter zurück n-dotierte Schicht p-dotierte Schicht p-dotierte Schicht - - + + + - • Elektronen-überschuss • Pluspol - + + + • Elektronen-mangel • Minuspol - - - - - - + + - - Kollektor - Emitter + + - - + - - • Elektronen-mangel • Minuspol Basis Die gebundenen Elektronen der n-dotierten Schicht werden frei und wandern zu den Elektronenlöchern der Basis. Die freien Elektronen von links können ungehindert nach rechts zum Minuspol fließen. Der Transistor schaltet durch.

20. Der pnp-Transistor weiter zurück Bei wie viel Spannung schaltet ein Transistor gewöhnlich durch? Was bedeutet pnp-Transistor? Mit welchem elektrotechnischen Bauteil kann man einen Transistor entfernt vergleichen?

21. Der pnp-Transistor weiter zurück Wenn du alle Fragen schriftlich in deinem Heft beantwortet hast, herzlichen Glückwunsch, wenn sie alle richtig sind, wow. Wenn du sehen willst, wie ich das erste Mal auf das Thema reagiert habe, dann musst du auf das Bild drücken.
