Presentation Transcript


8 2 1 pn

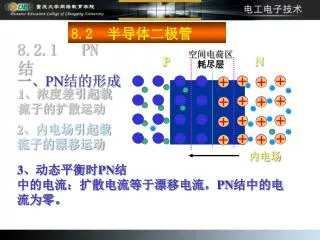

8.2.1 PN 结

8.2 半导体二极管

空间电荷区

N

P

耗尽层

一、PN结的形成

1、浓度差引起载流子的扩散运动

2、内电场引起载流子的漂移运动

内电场

3、动态平衡时PN结

中的电流:扩散电流等于漂移电流,PN结中的电流为零。


8 2 1 pn

空间电荷区变窄

I

外电场方向

E

二、PN结的单向导电特性

外电场驱使P区的空穴进入空间

电荷区抵消一部分负空间电荷

N区电子进入空间电荷区

抵消一部分正空间电荷

P 区

N 区

内电场方向

R

扩散运动增强,形

成较大的正向电流

(1)外加正向电压


8 2 1 pn

空间电荷区变宽

IR

外电场方向

E

外电场驱使空间电荷区两侧的空穴和自由电子移走

多数载流子的扩散运动难于进行

P 区

N 区

少数载流子越过 PN 结形成很小的反向电流

内电场方向

R

(2)外加反向电压


8 2 1 pn

三、PN结的击穿

1、齐纳击穿:(击穿电压低)4伏以下。

浓度高时,PN结窄,在同样电压下,反向电场很强,从而破坏共价键的结构,把电子拉出来。

2、雪崩击穿:(击穿电压高)6伏以上。

浓度低时,:PN结宽,电子在PN结中被加速,当遇到价电子时,就可以把其撞出来。

3、4伏~6伏,两种情况都可能电击穿
