Presentation Transcript


4365823

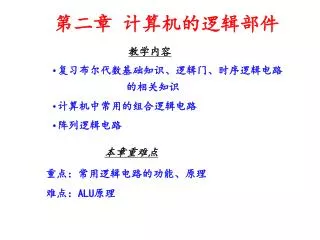

第二章 计算机的逻辑部件

教学内容

  • 复习布尔代数基础知识、逻辑门、时序逻辑电路

  •        的相关知识

  • 计算机中常用的组合逻辑电路

  • 阵列逻辑电路

本章重难点

  • 重点:常用逻辑电路的功能、原理

  • 难点:ALU原理


4365823

一.基本逻辑运算

1.与:X·Y

2.或:X+Y

3.非:X

2.1 三种基本逻辑操作及布尔代数的基本公式


4365823

  • 二、基本公式:

  • 变换律 A+B=B+A A*B=B*A

  • 结合律 A+(B+C)=(A+B)+C A*(B*C)=(A*B)*C

  • 分配律 A+B*C=(A+B)*(A+C) A*(B+C)=A*B+A*C

  • 吸收律 A+A*B=A A*(A+B)=A

  • 第二吸收律

  • 反演律

  • 包含律

  • 重叠律 A+A=A A*A=A

  • 互补律

  • 0-1律 0+A=A 1*A=A 0*A=0 1+A=1


4365823

2.2 逻辑函数的化简

  • 代数化简法

  • 卡诺图化简法

2.3 逻辑门的实现

任何复杂的逻辑运算都可以通过基本逻辑操作“与”、“或”、“非”来实现。实现这三种基本逻辑操作的电路是三种基本门电路:“与”门、“或”门、“非”门(反相门)。


4365823

2.4 计算机中常见的组合逻辑电路

两数码为Xn、Yn,半加和为Hn

半加器

Xn

Hn

Xn Yn Hn

0 0 0

0 1 1

1 0 1

1 1 0

Yn

反相器、或非门

异或门

真值表

(P19)

一、加法器

1.半加器(不考虑进位)


4365823

Xn、Yn、Cn-1

Fn-和

Cn-进位

Xn

全加器

Fn

Yn

Cn-1

Cn

2. 全加器

(1)一位全加器

特点:输入均取反,输出也均为反码


4365823

X1 Y1

X2 Y2

X3 Y3

X4 Y4

C0

C1

C3

C4

C2

F1

F2

F3

F4

Xn Yn

Cn-1 Cn

Fn

Xn Yn

Cn-1 Cn

Fn

Xn Yn

Cn-1 Cn

Fn

Xn Yn

Cn-1 Cn

Fn

(2)串行多位加法器

n个全加器相连可得n位加法器,但加法时间较长,因为位间进位是串行传送的,本位全加和Fi必须等低位进位Ci-1来到后才能进行,加法时间与位数有关。如何提高加法器工作速度呢?

  解决办法之一:只有改变进位逐位传送的路径,采用“超前进位产生电路”,来同时产生各位进位,从而实现快速加法,这种加法器称为“超前进位加法器”。


4365823

进位传递

Pi

进位产生

Gi

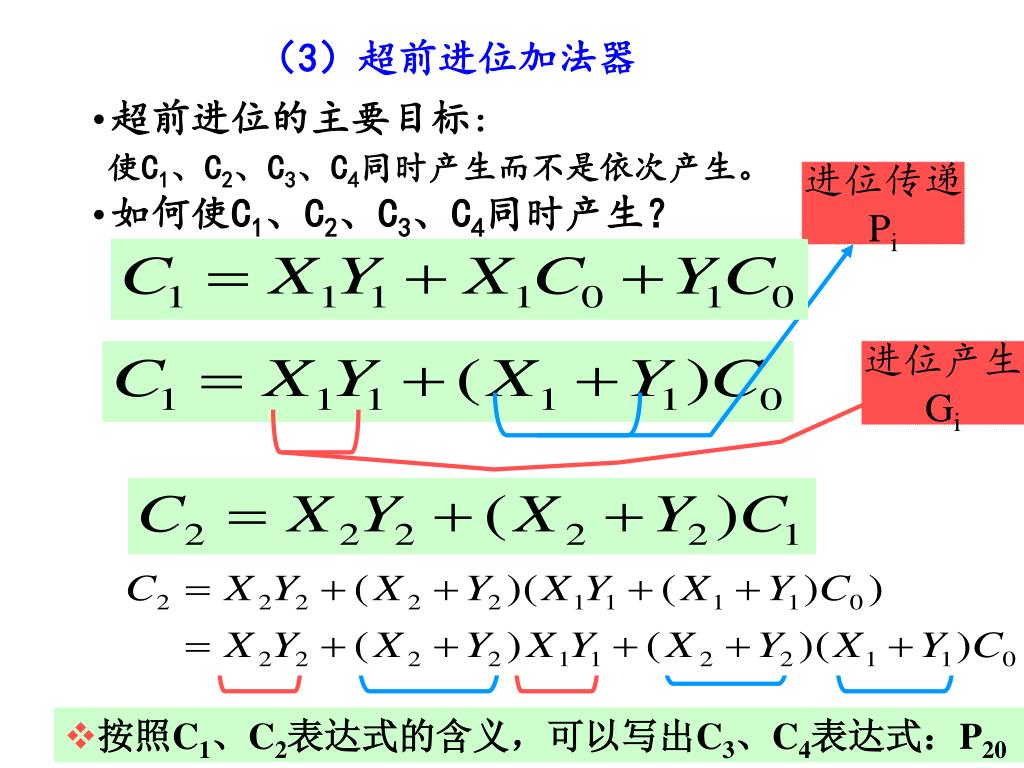

(3)超前进位加法器

  • 超前进位的主要目标:

  • 使C1、C2、C3、C4同时产生而不是依次产生。

  • 如何使C1、C2、C3、C4同时产生?

  • 按照C1、C2表达式的含义,可以写出C3、C4表达式:P20


4365823

  • 如何将C1改写成“与或非”式?

  • 采用同样的方法可将C2、C3、C4改写成“与或非”式。(P21)


4365823

  • 由上式画出“超前进位产生电路”及“四位超前进位加法器”的逻辑图如下:

只要X1~X4,Y1~Y4和C0同时到来,就可几乎同时形成C1~C4和F1~F4


4365823

  • 超前进位加法器的进位产生和进位传递函数具有哪些特点?

经证明有:


4365823

二、 ALU部件(Arithmetic and logical unit)

ALU是一种功能较强的组合电路。它能实现多种算术运算和逻辑运算。ALU的基本组合逻辑结构是超前进位加法器,通过改变加法器的Gi和Pi来获得多种运算能力。

下面通过介绍国际流行的美国SN74181型四位ALU中规模集成电路来介绍ALU的原理。


4365823

1.逻辑图(P22)


4365823

  • 2、输入/输出信号

  • A0~A3、B0~B3: 参加运算的两个数

  • S0~S3 : 选择控制端---选择不同的算术和逻辑运算

  • M : 状态控制端,为高电平执行逻辑运算;为低电 平执行算术运算

  • Cn :ALU的最低进位位

  • F0~F3:ALU的运算结果

  • Cn+4 :ALU最高位产生的进位

  • G、P :ALU的进位产生与传递


4365823

3.功能表-能执行16种算术、16种逻辑运算(P22)。

加:算术加

+:逻辑加(或)


4365823

(2)Pi与Gi之间有什么关系?

经证明同样有右边的等式成立

4、ALU功能分析

(1)令ALU的“二与或非门”(1~4)及“三与或非门”(5~8)的输出分别为Pi、Gi.

Pi=?Gi=?

因此可以把Gi、Pi看成是以Xi、Yi为输入的进位产生函数的“与”门和进位传递函数的“或”门。


4365823

return


3 x i y i a i b i

(3)Xi、Yi与 Ai、Bi的对应关系如下:

上式中S3S2S1S0一旦确定,Xi、Yi同Ai、Bi的关系就可确定。

例: S3S2S1S0=HLLH时(1001)

 则:

于是以Ai、Bi为输入的结构复杂的ALU可改为以Xi、Yi为输入的结构简单的电路。


4365823

下面讨论它的逻辑功能

(1)M=L

 1)异或门G21、G23、G25、G27输出为?

2)G13~G16、G19的输出为?


4365823

3)G22、G24、G26、G28的输出为?

结论:

也就是说,电路输出F3~F0:是X3~X0及Y3~Y0及低位进位Cn全加和的反码


4365823

X0 Y0 X1 Y1 X2 Y2 X3 Y3

四位加法器

0  1  2 3

Cn

Cn+4

F0 F1 F2 F3

综上所述,对于正逻辑

M=L时,ALU是以X3~X0、Y3~Y0及Cn为输入,输出接一组反相器的4位快速加法器。


2 m h

F0 F1 F2 F3

(2)M=H

G13~G16输出均为1,位间不发生关系。

F0~F3为:

X0 Y0 X1 Y1 X2 Y2 X3 X3

ALU是以Xi、Yi为输入的异或非门。


4365823

5.ALU功能表的分析

例1:当M=L、Cn=0、S3S2S1S0=0110时,ALU完成什么功能?

解:

①Pi=? Gi=?

②Xi=?

Yi=?

③Fi=?

结论:当M=L、Cn=0、S3S2S1S0=0110时,ALU完成的功能是:F=A减B


4365823

例2:当M=L、Cn=1、S3S2S1S0=1001时,ALU完成什么功能?

解:

①Pi=? Gi=?

②Xi=?

Yi=?

③Fi=?

结论:当M=L、Cn=1、S3S2S1S0=1001时,ALU完成的功能是:F=A加B


4365823

例3:当M=H、S3S2S1S0=1011时,ALU完成什么功能?

解:

①Xi、Yi与Ai、Bi的关系如何?

②Fi=?

结论:当M=H、S3S2S1S0=1011时,ALU完成的功能是:F=A·B


4365823

结论:当M=H、S3S2S1S0=1000时,ALU完成的功能是:F= +B

例4:当M=H、S3S2S1S0=1000时,ALU完成什么功能?

解:

①Xi、Yi与Ai、Bi的关系如何?

②Fi=?


4365823

1

0

2

3

Cn

Cn Cn+4

Cn Cn+4

Cn Cn+4

Cn Cn+4

6.用4片74181电路可组成16位ALU

片内进位快速,但片间进位是逐片传递的,由此形成F0~F15的时间还是比较长。

若把16位ALU中的每四位作为一组,用位间快速进位的形成方法来实现16位ALU中“组间快速进位”,那么就能得到16位快速ALU。


4365823

分析:组内并行、组间并行

设16位加法器,4位一组,分为4组:

C16 C12 C8 C4

C16 ~ C13 C12 ~ C9 C8 ~ C5 C4 ~ C1

C0

4位

4位

4位

4位

第4组 第3组 第2组 第1组


4365823

1)第1组进位逻辑式

组内:

C1 = G1 + P1C0

C2 = G2 + P2G1 + P2P1C0

C3 = G3 + P3G2 + P3P2G1 + P3P2P1C0

组间:

C4 = G4 + P4G3 + P4P3G2 + P4P3P2G1

+ P4P3P2P1C0

组间进位产生函数

GI

组间进位传递函数

PI

所以CI = GI + PIC0


4365823

2)第2组进位逻辑式

组内:

C5 = G5 + P5CI

C6 = G6 + P6G5 + P6P5CI

C7 = G7 + P7G6 + P7P6G5 + P7P6P5CI

组间:

C8 = G8 + P8G7 + P8P7G6 + P8P7P6G5

+ P8P7P6P5CI

GⅡ

PⅡ

所以CⅡ = GⅡ + PⅡCI


4365823

3)第3组进位逻辑式

组内:

C9 = G9 + P9CⅡ

  C10 = G10 + P10G9 + P10P9CⅡ

 C11 = G11 + P11G10 + P11P10G9 + P11P10P9CⅡ

组间:

C12 = G12 + P12G11 + P12P11G10 + P12P11P10G9

+ P12P11P10P9CⅡ

GⅢ

PⅢ

所以CⅢ = GⅢ + PⅢCⅡ


4365823

4)第4组进位逻辑式

组内:

C13 = G13 + P13CⅢ

C14 = G14 + P14G13 + P14P13CⅢ

C15 = G15 + P15G14 + P15P14G13 + P15P14P13CⅢ

组间:

C16 = G16 + P16G15 + P16P15G14 + P16P15P14G13

+ P16P15P14P13CⅢ

GⅣ

PⅣ

所以CⅣ = GⅣ + PⅣCⅢ


4365823

5)各组间进位逻辑

CI = GI + PIC0

CⅡ = GⅡ + PⅡCI

CⅢ = GⅢ + PⅢ CⅡ

CⅣ = GⅣ + PⅣCⅢ

= GⅡ + PⅡGI+ PⅡPIC0

= GⅢ + PⅢ GⅡ + PⅢ PⅡGI+ PⅢ PⅡPIC0

= GⅣ + PⅣ GⅢ + PⅣPⅢ GⅡ

  + PⅣ PⅢ PⅡGI + PⅣPⅢ PⅡPIC0


4365823

6)结构示意

组间进位链

CⅢCⅡ CI

CⅢCⅡ CI

GⅣ PⅣ GⅢ PⅢ GⅡ PⅡ GIPI

GⅣ PⅣ GⅢ PⅢ GⅡ PⅡ GIPI

C15 ~ 13 C11 ~ 9 C7 ~ 5

C15 ~ 13 C11 ~ 9 C7 ~ 5

C3 ~ 1

C3 ~ 1

∑12~9

∑8~5

∑4~1

∑16~13

A16 . . . . A13

B16 . . . . B13

A16 . . . . A13

B16 . . . . B13

A12 . . . . A9

B12 . . . . B9

A12 . . . . A9

B12 . . . . B9

A8. . . . A5

B8 . . . . B5

A8. . . . A5

B8 . . . . B5

A4 . . . . A1

B4 . . . . B1

A4 . . . . A1

B4 . . . . B1

CⅣ

CⅣ

Co

Co

7)进位传递过程?

Ai、Bi、C0

GⅣ、PⅣ….GI、PI、C3~1

C15~13、C11~9、C7~5

CⅣ、CⅢ、CⅡ、CI


4365823

CIV

74182

C0

CIII

CII

CI

GIV

PIV

GIII

PIII

GII

GI

PI

PII

74181

74181

74181

74181

一个16位的ALU部件,要实现组内并行,组间并行运算。所需器件为:74181芯片四块,74182一块。

74181: 实现算术逻辑运算及组内并行。

74182:接收了组间的辅助函数后,产生组间

的并行进位信号CIII 、CII 、CI,分

别将其送到各小组的加法器上


4365823

输入:n个

输出:<=2n

三、译码器:(P25)


4365823

四、数据选择器:(P26)

M选一(n个地址控制端子)

M=2n


4365823

2.5 时序逻辑电路

时序逻辑电路不但与当前的输入状态有关,而且还与电路以前的输入状态有关。时序电路内必须有存储信息的记忆元件---触发器。

一.触发器

1. 触发方式:

(1)电位触发:由‘0’或‘1’电平直接触发

(2)边沿触发:有正跳变(上升沿)触发或负跳变

(下降沿)触发

(3) 主从触发:主从分级触发,主要用于组成计数器

2.常用的F/F

RS、D、JK、T、T’


4365823

二、寄存器和移位寄存器(P30)

寄存器是计算机的一个重要部件,用于暂存数据、指令等。它由触发器和一些控制门组成。在寄存器中,常用的是正边沿触发D触发器和锁存器。

三、计数器

计数器是计算机、数字仪表中常用的一种电路。计数器按时钟作用方式来分,有同步计数器和异步计数器两大类。

 计数器按计数顺序来分,有二进制、十进制两大类


4365823

2.6 阵列逻辑电路

阵列逻辑电路近年来得到了迅速的发展。“阵列”是指逻辑元件在硅芯片上以阵列形式排列,这种电路具有设计方便、芯片面积小、产品成品率高、用户自编程、减少系统的硬件规模等优点。

  • 常见的阵列逻辑电路有:

  • 读/写存储器(random access memory,简称RAM)

  • 只读存储器(read only memory,简称ROM)

  • 可编程序逻辑阵列(programmable logic array,简称PLA)

  • 可编程序阵列逻辑(programmable array logic,简称PAL)

  • 通用阵列逻辑(general array logic,简称GAL)

  • 门阵列(gate array,简称GA)

  • 宏单元阵列(macrocell array,简称MA)

  • 可编程门阵列(programmable gate array,简称PGA)

一般把除读/写存储器的阵列逻辑电路统称为可编程序逻辑器件(programmable logic devices,简称PLD)。在本节中将介绍ROM,PAL,PLA,GAL,GA,MA和PGA等器件。


Rom p 34

一、只读存储器 ROM (P34)

只读存储器(read only memory,简称ROM)也是一类重要的阵列逻辑电路。在计算机中,常常要存储固定的信息(如监控程序、函数、常数等)。ROM主要由全译码的地址译码器和存储单元体组成,前者是一种“与”阵列(组成全部地址的最小项),后者则是“或”阵列,它们都以阵列形式排列。存储体中写入的信息是由用户事先决定的,因此是“用户可编程”的,而地址译码器则是“用户不可编程”的。

  • ROM 的结构

ROM的类型

 1)EPROM:熔丝型;一次熔断,不能更改。

(2)EEPROM(E2PROM):紫外线擦除或电擦除型,可反复修改。

MROM:掩模型,制造厂商制造时同时做好。


4365823

  • 熔丝型8*4ROM原理图:


4365823

  • ROM结构的另一种表示形式:


Pla p 36

二、可编程序逻辑阵列 PLA (P36)

可编程序逻辑阵列(programmable logic array,简称PLA)是ROM的变种,也可以说是一种新型的ROM。它和ROM不同之处是PLA的与阵列、或阵列都是用户可编程的。PLA在组成控制器、存储固定函数以及实现随机逻辑中有广泛的应用。

  • 下面通过把一张信息表(表2.1)存入PLA的过程来说明它的原理。


4365823

1.信息表

2.写出Fi的与或式

将Fi中每个不同的乘积项都用Pi表示


4365823

3.P0~P7=?

思考题:

Pi相当于ROM阵列中的哪种逻辑?

Fi相当于ROM阵列中的哪种逻辑?


4365823

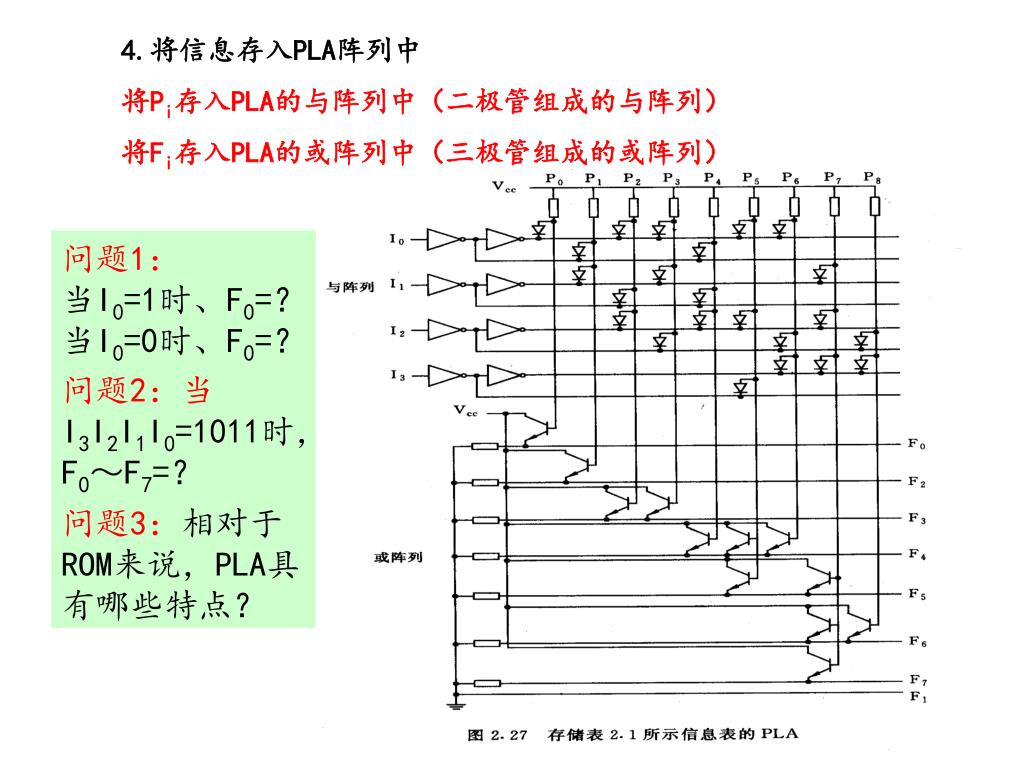

4.将信息存入PLA阵列中

将Pi存入PLA的与阵列中(二极管组成的与阵列)

将Fi存入PLA的或阵列中(三极管组成的或阵列)

问题1:

当I0=1时、F0=?

当I0=0时、F0=?

问题2:当I3I2I1I0=1011时,F0~F7=?

问题3:相对于ROM来说,PLA具有哪些特点?


5 pla

5.PLA器件的电路图

问题:

(1)输入、输出和P项分别是多少个?

(2)存储阵列是多大?

(3)异或门的输入端通过熔丝接地具有哪些作用?


4365823

F

例1:若 ,如何利用图2.28所示的PLA器件生成逻辑函数F?(其中Pi是关于I0~I15逻辑与运算)

解:选用两片PLA的F0生成逻辑函数F:

①将第一片的F0异或门输出端熔丝烧断

④画逻辑图

②将第二片的F0异或门输出端熔丝烧断

③将第一、二片的F0做“线与”并记为F


4365823

例2:利用PLA电路实现具有二-十进制(BCD码)输出及循环码输出的十进制计数器。

1)利用四个正沿D触发器作为计数元件,DA=?DB=?DC=?DD=?

同理有:

2)DA、DB、DC、DD表达式中不同的因子用Pi表示


4365823

3)循环码K、L、M、N、P=?


4365823

1

0

0

0

1

1

1

1

1

0

0

0

4)将Pi项存入PLA与逻辑中;将DA~DD、W、X、Y、Z、K、L、M、N、P存入PLA或逻辑:

问题:当QDQCQBQA=0101, 下一个时钟的上升沿到来后,WXYZ=?KLMNP=?

0110

11110


Pal p 40

三、可编程序阵列逻辑 PAL (P40)

可编程序阵列逻辑(programmable array logic,简称PAL)也是ROM的变种,它和ROM不同处是PAL的与阵列是用户可编程的,而或阵列是用户不可编程的。PAL在计算机中也有广泛的应用。


Gal p 41

四、通用阵列逻辑 GAL (P41)

通用阵列逻辑(general array logic,简称GAL)是一种比PAL功能更强的阵列逻辑电路。在它的输出有一个逻辑宏单元,通过对它的编程,可以获得多种输出形式,从而使功能大大增强。


Ga ma sca p 44

五、门阵列(GA)、宏单元阵列(MA)、标准单元阵列(SCA) (P44)

  • 门阵列(gate array,简称GA)是一种逻辑功能很强的阵列逻辑电路。在芯片上制作了排成阵列形式的门电路,根据用户需要对门阵列中的门电路进行互连设计,再通过集成电路制作工艺来实现互连,以实现所需的逻辑功能。

  • 宏单元阵列(macrocell array,简称MA)是一种比GA功能更强、集成度更高的阵列电路,在芯片上排列成阵列的除门电路外还有触发器、加法器、寄存器以及ALU等。

  • 标准单元阵列又称为多元胞阵列(p01ycellarray),它以预先设计好的功能单元(称为标准单元或多元胞)为基础,这些单元可以是门、触发器或有一定功能的功能块(如加法器)。在标准单元阵列中,所有单元都是根据用户逻辑图的需要安排在芯片上,没有浪费,所以不是半用户器件,而是用户器件。


Pga p 52

六、可编程序门阵列(PGA)(P52)

可编程门阵列(programmable gate array,简称PGA)是一种集编程设计灵活和宏单元阵列于一体的高密度电路。它与GA,MA的一个区别在于,PGA内部按阵列分布的宏单元块都是用户可编程的。即用户所需逻辑可在软件支持下,由用户自己装入来实现的,而无需集成电路制造工厂介入,并且这种装入是可以修改的,因而其连接十分灵活。

它主要由四个部分组成: (1)可编程序逻辑宏单元(CLB)。(2)可编程序输入输出宏单元(10B)。(3)互连资源。(4)重构逻辑的程序存储器。


4365823

作业

1.若加法器的进位链小组信号为C4C3C2C1,低位来的进位信号为C0,请按并行进位方法写出C4C3C2C1的逻辑表达式。

2. 74181是采用( 1 )进位方式的4 位并行加法器,74182是实现( 2 )进位的进位逻辑。若某计算机系统系统字长为64位,每4位构成一个小组,每小组构成一个大组,为实现小组内并行,大组内并行,大组间串行进位方式,共需要(3 )片74181和( 4 )片74182.

3. 由74181ALU组成的运算器所以能提供高速运算,是因为它设置了( 5 )和( 6 )两个本位超前进位输出端,如果将此两输出端送往( 7 )部件,又可实现( 8 )之间的超前进位。

4. 解释----ALU

5.分析M S3S2S1S0 Cn=010010时,ALU完成什么功能?

6. P58---- 2.10
