1. SAP アドオンの問題を根本から解消！マイクロソフトテクノロジー活用のススメ マイクロソフト 株式会社

2. 本セッションのゴール • SAP の「アドオン」の問題を解決するための３つのポイントについて、まず概説します • SAP を「素」のまま利用する • サブシステムを開発し SAP と連携 • （短期的に）レガシーシステムを残し SAP と連携 • このうち、今回はサブシステム開発の部分について、事例をベースに詳細を説明します • 技術の詳細には立ち入りません • SAP/MS Solution Site を参照してください • http://www.microsoft.com/japan/business/sap/default.mspx

3. Agenda • 業務システムの導入～その過去と未来 • SAP アドオン問題を解消するマイクロソフトテクノロジー • サブシステム開発と SAP 連携 3-1.　マイクロソフト社内における事例 • その他の事例 • まとめ

4. 1. 業務システムの導入　　～その過去と未来

5. 過去も未来も、時代が必要とするソリューション過去も未来も、時代が必要とするソリューション “ベストプラクティス”としての SAP • パッケージに組み込まれた業務改善ノウハウ • 多くの事例に裏づけされた実績 • 迅速な導入と高い拡張性、サポート力

6. SAP パッケージ部分 SAP アドオン開発部分 SAP への「集約」に過度に固執すると・・ 従来の SAP 導入手法の問題 • ただし、各企業には様々なニーズが存在 • サーバー側にもたせる処理の追加、データ項目の追加、フロントエンドの拡張、帳票の追加、既存システムの存在など • ここで SAP への「集約」に過度に固執すると・・・ • SAP への膨大なアドオン開発の発生 • アドオン開発のコスト • （その後の）運用保守の問題

7. SAP パッケージ部分 SAP パッケージ部分 ハイブリッド構成へのシフト サブシステム SAP アドオン開発部分 既存システム トレンドは”ハイブリッド” ~ 開発・運用コストを低減 今後の業務システム導入手法 • 3つの大原則 • SAP は「素」のまま導入、または「素」の状態に戻す • SAP とのギャップ部分は、「汎用的な」開発技術を用いてサブシステムを開発し SAP と連携 • 既存システムを SAP へ無理に移行せず SAP 連携 相互連携

8. SAP 各種アダプタ EAIエンジン 標準連携機能 ”ハイブリッド”構成を下支えする SAP の連携機能 SAP の豊富な外部連携機能 • SAP は様々な外部サブシステムと直接連携が可能（標準機能） • .NET アプリケーションから SAP の BAPI/RFC, IDoc, Web Service 実行 • SQL Server Business Intelligence から SAP へ Select table 文を発行 • さらに SAP 社認定の EAI エンジンを追加導入することで、既存システムとの連携が容易に • BizTalk Server を導入しレガシーシステムと連携 サブシステム 既存システム

9. SAP の豊富な外部連携機能 Non SAP XML / SOAP / HTML / UDDI BAPI/RFC Visual C#, Visual Basicなど SAP Connectorfor Microsoft .NET EAI エンジン（BizTalk など） XML/HTML SAP IDoc ALE EDI ASCII LSMW バッチ インプット ・ ダイレクト インプット ASCII

10. 2. SAP アドオン問題を解消する マイクロソフトテクノロジー

11. SAP 各種アダプタ サブシステム 標準連携機能 EAIエンジン 既存システム アドオン問題を解消する Microsoft テクノロジー サブシステム開発ソリューションとしての Visual Studio 2005, SQL Server 2005 Business Intelligence • サーバー側にもたせる処理の追加、保持するデータの追加、フロントエンドの拡張、データ二次利用の追加など システム連携ソリューションとしての BizTalk Server 2004 • メインフレーム、オフコンとの連携など

12. SAP 様々なフロントエンド 様々な開発言語 SAP を含めた様々なデータソース サーバー処理・データ項目の追加、フロントエンド拡張のニーズを満たすには • Visual Studio 2005 による .NET アプリケーション開発 • 様々な開発言語環境のサポート • Visual Basic .NET、Visual C#、Visual C++、Visual J# など • 様々なシステムへの接続 • SAP（BAPI/RFC, Web Service を実行するなど） • 他に RDBMS（SQL Server, Oracle, DB2/UDB 他）など • 様々なフロントエンドのサポート • Web、Windows、Office、モバイル アプリケーションなど （※）Visual Studio 2005 は今年中リリースの予定。　　　現状は Visual Studio .NET 2003 を利用可能。

13. ②BAPI/RFC が.NET ベースの関数に見える ①利用したいBAPI/RFC を指定 ③フロントエンドを展開 Visual Studio での SAP Connector for Microsoft .NET 利用イメージ

14. SAP ETL/OLAP/Reporting サーバー機能 SAP データなどの分析・レポート SAP を含めた様々なデータソース データ二次利用のニーズを満たすには • SQL Server 2005 ビジネスインテリジェンスの導入 • ETL エンジンとしての機能 • 様々なデータソースへの接続 • SAP（BAPI/RFC を実行、または Select table 文を直接実行など） • 他に RDBMS （SQL Server, Oracle, DB2/UDB 他）、テキストファイルなど • OLAP エンジン、レポーティングエンジンとしての機能 • Excel ピボットテーブルによる分析、ブラウザ・PDF ベースのレポート （※）SQL Server 2005 は今年中リリースの予定。　　　現状は SQL Server 2000 を利用可能。

15. ③ 抽出データの分析 ① SQL Server から SAP への接続 ② SAP からのデータ抽出のデザイン SQL Server 2005 Integration Services から ADO .NET Data Provider for SAP 利用イメージ SQL Server 2005 Integration Services における SAP からのデータ抽出 ①SAP テーブルオブジェクトからのデータ抽出 select BZIRK as ID, BZTXT as Name from T171T where SPRAS like 'E‘ ②BAPI/RFC の実行： Exec BAPI_CREDITCARD_CHECKNUMBER @CREDITCARD_TYPE='VISA',@CREDITCARD_NUMBER='4346764526349895‘

16. SAP メインフレーム SAP オフコン１ オフコン２ .NET など デスクトップ レガシーシステムとの連携を確保するには • BizTalk Server 2004 による疎結合連携の導入 • 豊富なアダプタ • SAP（BizTalk Adapter for SAP で IDoc 受発信、BAPI/RFC, Web Service 実行） • 他にレガシーシステム（メインフレーム、オフコンなど） • 豊富な連携機能 • 様々なファイル形式、通信プロトコルのサポート • マッピング、加工、ルーティング • ビジネスプロセス実行および管理 サービスハブ ビジネスプロセス モニタリング

17. ①SAP R/3 – 通信する外部プログラム（BizTalk）指定画面 ③BizTalk – 通信するSAP サーバー指定画面 ④BizTalk - IDoc タイプ指定画面 ②SAP R/3 – 通信する IDoc タイプ指定画面

18. 3. サブシステム開発と SAP 連携（3-1. マイクロソフト社内における事例）

19. SAP の「外」にサブシステム開発？ SAP の「中」にアドオン？？ 業務要件と SAP の間のギャップ • SAP 「標準」のユーザーインターフェイス、ワークフロー機能は社内のニーズを満たしていなかった • 特に操作性、機能のボリュームなど • 特に一般社員が頻繁に利用する業務については、この「ギャップ」の影響度が大きい • 立替金精算申請、一般購買申請、販売情報分析、人事情報管理、受注管理など

20. SAP テクノロジーはあくまでも「パッケージ」、「開発環境」としてはより安価な Microsoft テクノロジーを利用すべき コスト 追加開発を SAP の「外」に出すことで SAP の品質を確保すべき 品質 追加開発を SAP の「外」に出すことでSAP の将来のアップグレードを容易にすべき 運用管理 パッケージとしての SAP のメリットを損ねる「中」へのアドオンは行わず、「外」にサブシステムを切出す事を決断 マイクロソフト IT 部門の見解と決断

21. 社内購買システム MS Market 業務経費清算システム MS Expense 社内イントラネットサイト 販売情報データウエアハウス MS Sales 基幹業務システム SAP R/3 「ボルトオン」サブシステム 受注管理システム MOET 人事管理システム HeadTrax 各種標準レポート Excel マイクロソフト社内における SAP とサブシステム

22. MS Market • 対象業務 • 従業員向け一般購買申請業務 • PC、周辺機器、間接財など • 導入前の状況 • 10数種類におよぶ紙帳票による購買処理

23. MS Market

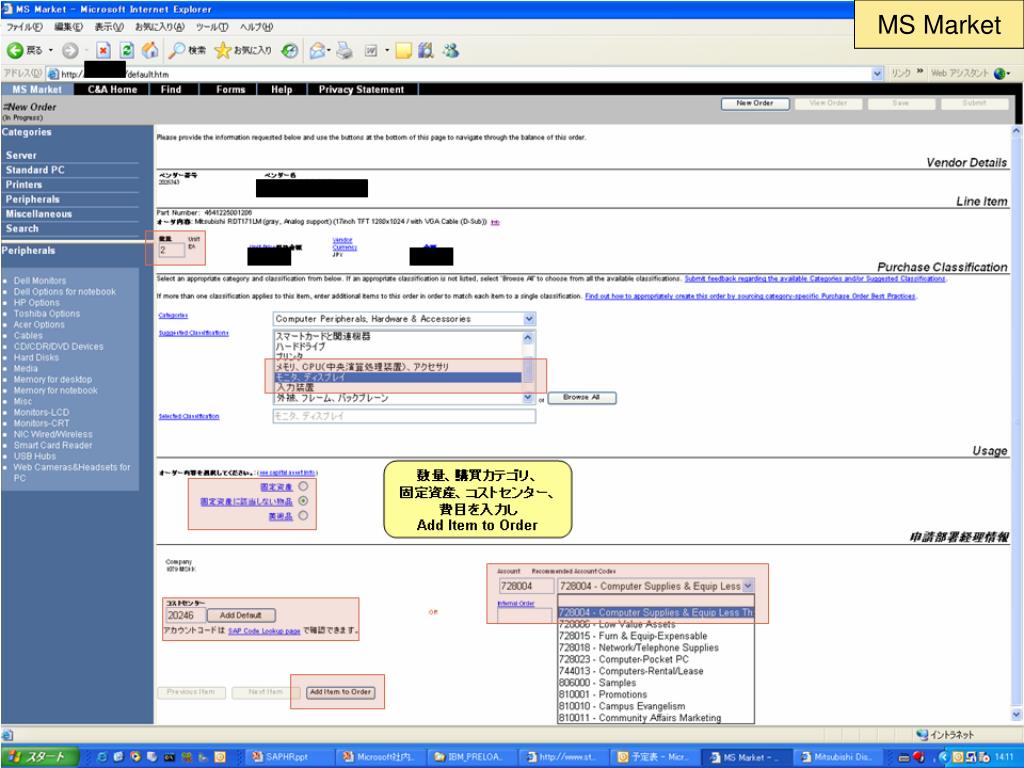

24. MS Market

25. MS Market サーバー （１）購買申請 SAP Connector for Microsoft .NET Webアプリケーション IIS 従業員 （２）メール送信 上長　 ExchangeServer MS Market システム概要図 SQL Server

26. MS Market

27. （０）品揃えメンテナンス MS Market サーバー （４）発注登録（BAPIコール） （５）発注（EDI or メール） （１）購買申請 SAP Connector for Microsoft .NET Webアプリケーション SAP IIS 従業員 SAP R/3 EDIServer （３）承認 （２）メール送信 上長　 ExchangeServer ExchangeServer 契約ベンダー MS Market システム概要図 SQL Server （※）BAPI としては PurchaseOrder.CreateFromDataを利用。

28. MS Market • Visual Studio を利用して低コストでサブシステム開発 • 承認ワークフロー（+DB）の仕組みを SAP の外に開発 • SAP との連携には標準の BAPI を利用、アドオンは無し • Web アプリケーション化しブラウザからのアクセスを可能に • 開発に際しては、3名のプログラマーが 4ヶ月で開発 • 最低限のサーバースペックで大規模に展開 • Web サーバ、DB サーバ 1台ずつ • 世界 26ヶ国、年間 40万件、3,840億円の購買を処理 • ユーザーに対する効果 • 1件あたり 7,200円かかっていた業務を、600円に削減 • 年間 29億円から 2億4千万円へ • 申請にかかる平均時間 20分→ 3分に短縮

29. SAP 本体の稼働率を高いレベルに維持（2004 年：99.971%） サブシステム側もフレキシブルなアップデート＆アップグレードが容易に SAP のサポートパッケージ適用、カーネルアップグレードが容易に（４半期に１回） SAP GUI の展開を一部のヘビーユーザー（2,200 名）のみに限定 SAP のバージョンを「3.0E」 → 「4.5B」 → 「4.7 Enterprise」 と順調にアップグレード SAP システムを社外に対してセキュアに展開可能に（代理店受注業務など） マイクロソフト社内でのサブシステム開発＆ SAP 連携：全体的な効果

30. 4. その他の事例

31. SAP & .NET 連携事例 • 製造業 A 社 • 案件情報管理、受注登録、購買受入、経費精算 • 総合家電メーカー B 社 • 補修部品管理（ただし疎結合） • 部品製造業 C 社 • 受注登録、照会、修正（社内＆販売代理店用） • 部品製造業 D 社 • 会計アプリケーション • 情報サービス業 E 社 • 時間外勤務申請業務 • マイクロソフト・コーポレーション • 間接財購買、需要予測修正、給与明細表示など

32. SAP & SQL Server BI 連携事例 • 日産化学工業 • N-web • マイクロソフト・コーポレーション • 購買状況管理

33. SAP & BizTalk Server 連携事例 • 昭和電工株式会社様 • SAP, Gentran, BPCS, メインフレーム, WebSphere 連携 • 宇部興産株式会社様 • SAP, EDI (CEDI) • セイコーインスツルメンツ株式会社様 • SAP, Web アプリケーションの連携 • 人事サービス・コンサルティング株式会社様 • 顧客企業レガシー、銀行や郵便局など外部とのデータ交換 • 三菱化学株式会社様 • SAP, Excel 2003 の連携 • マイクロソフト・コーポレーション • SAP, EDI

34. 5．まとめ

35. SAP を含めた”ハイブリッド”を実現するためにマイクロソフトテクノロジーを活用しましょう まとめ SAP を「素」のまま使うことをめざしましょう SAP とのギャップ部分には、「汎用的」な開発技術で、サブシステムを外出ししましょう レガシーシステムは短期的には EAI を介して連携させ、長期的にはサブシステム化していきましょう

36. Go to MS/SAP Solution Site !!http://www.microsoft.com/japan/business/sap/default.mspx

37. 情報リソース • .NET • http://www.microsoft.com/japan/net/ • Gotdotnet • http://www.gotdotnet.com/japan/ • MSDN Online • http://www.microsoft.com/japan/msdn/default.asp • Insider .NET • http://www.atmarkit.co.jp/fdotnet/index.html • MSDN Subscription • http://www.microsoft.com/japan/msdn/subscriptions/default.asp • MS-SAP Forum • https://www.sdn.sap.com/sdn/developerareas/dotnet.sdn?node=linkDnode1-2 • https://microsoft-sap.com/idealbb/default.asp?sessionID={2E121EA6-A72C-4D85-832F-BD551D2CB909} • Microsoft University トレーニングスケジュール • http://www.microsoft.com/japan/partners/mtc/msu/msulist.asp • Microsoft Office 2003 Editions • http://www.microsoft.com/japan/office/editions/prodinfo/default.mspx • SAP & SharePoint Portal Server 連携ホワイトペーパー • http://www.microsoft.com/downloads/details.aspx?FamilyId=4A581C05-4A3F-4DAF-B96D-804B83F34868&displaylang=en • BAPI (SAP)

39. BAPI/RFC, IDoc について • どのような BAPI/RFC, IDocがあるかを調べるには • SAP Interface Repository • http://ifr.sap.com • BAPI/RFC, IDoc などをカスタム開発するには • http://service.sap.com/netweaver • SAP NetWeaver Japan – SAP NetWeaver in Detail – BAPI/RFC, IDoc ほか

40. サブシステム展開・拡張のイメージ（例） 統合認証基盤かつ アプリケーション 配布基盤（SAP GUI 等） BAPI/RFC の準備が特に重要、場合によっては他インターフェイスの利用を検討 Active Directory 限定されたヘビーユーザーには SAP GUI を配布 SAP BAPI,RFC etc サーバー台数を追加して負荷分散 SAP GUI (for Windows/HTML) mySAP ERP/SCM/SRM/ PLM 多数のカジュアルユーザー向けにカスタムフロントエンドを開発 SAP Connector for MS .NET を利用して接続 Webブラウザなど 必要なデータ（SAP マスター、明細データなど）を適宜格納 SQL Server,Oracle, DB2 など ADO .NET データプロバイダを利用して接続 .NET アプリケーションサーバー

41. MS Market • もともとの SAP GUI • トランザクションコード: ME21 • 機能豊富だが、利用していない機能も多く複雑 • オンラインヘルプが限定的 • インストール言語のヘルプのみ
