Presentation Transcript


6867906

集電体に求められる電気化学特性

山形大学工学部 物質化学工学科

助教授 博士(工学) 立花 和宏

〒992-8510 山形県 米沢市 城南4-3-16

TEL&FAX:0238-26-3137

mailto: [email protected]

http://www.geocities.jp/c1_laboratory/


6867906

2005年3月26日の大阪府八尾市と山形県米沢市


6867906

電気化学研究グループで卒業研究にとりくむ学生さん

日本技術者教育認定機構

山形大学

工学部物質化学工学科

精密応用化学専修コース

「卒業研究」

http://syllabus-pub.yz.yamagata-u.ac.jp/amenity/l.aspx?id=18


6867906

電力貯蔵デバイスとしての電池とキャパシタ

キャパシタ

電力平準化

電気自動車

携帯電話

デジタルペン

ICタグ

電池

モバイル

ワイヤレスパワーソース


6867906

エネルギーの輸送と備蓄の形態

高速

高機能

電池

キャパシタ

電力を備蓄できる電池とキャパシタは、

モバイル通信を支える電力貯蔵デバイス。


6867906

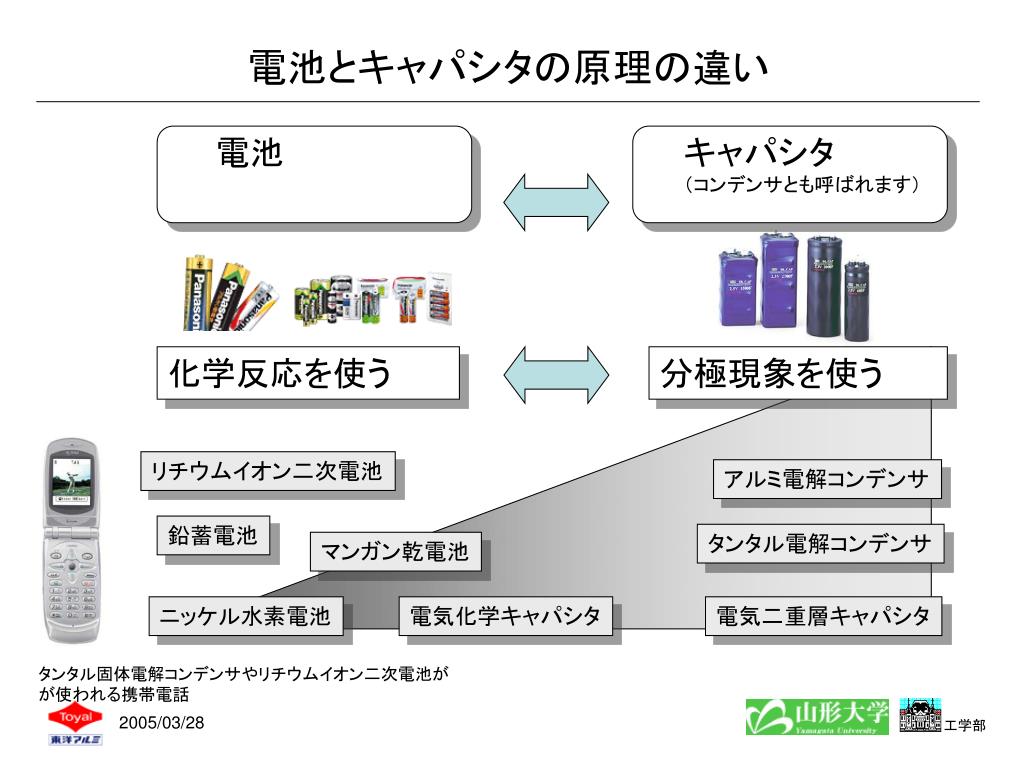

電池とキャパシタの原理の違い

電池

キャパシタ

(コンデンサとも呼ばれます)

化学反応を使う

分極現象を使う

リチウムイオン二次電池

アルミ電解コンデンサ

鉛蓄電池

タンタル電解コンデンサ

マンガン乾電池

ニッケル水素電池

電気化学キャパシタ

電気二重層キャパシタ

タンタル固体電解コンデンサやリチウムイオン二次電池が

が使われる携帯電話


6867906

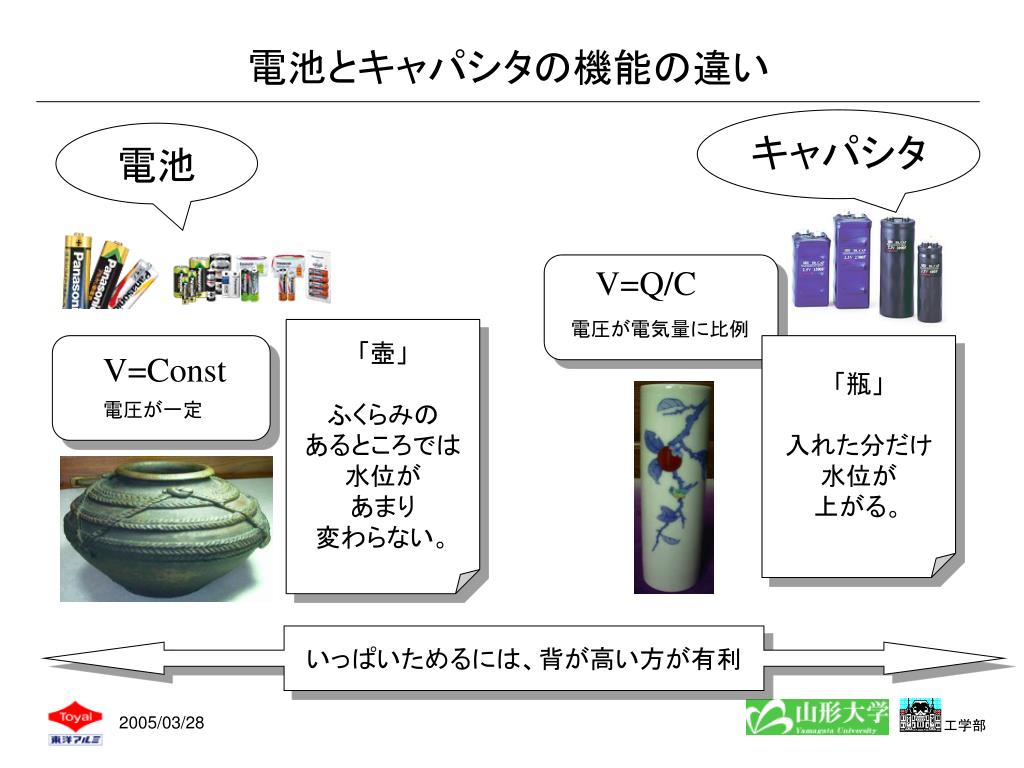

電池とキャパシタの機能の違い

キャパシタ

電池

V=Q/C

電圧が電気量に比例

「壺」

ふくらみの

あるところでは

水位が

あまり

変わらない。

「瓶」

入れた分だけ

水位が

上がる。

V=Const

電圧が一定

いっぱいためるには、背が高い方が有利


6867906

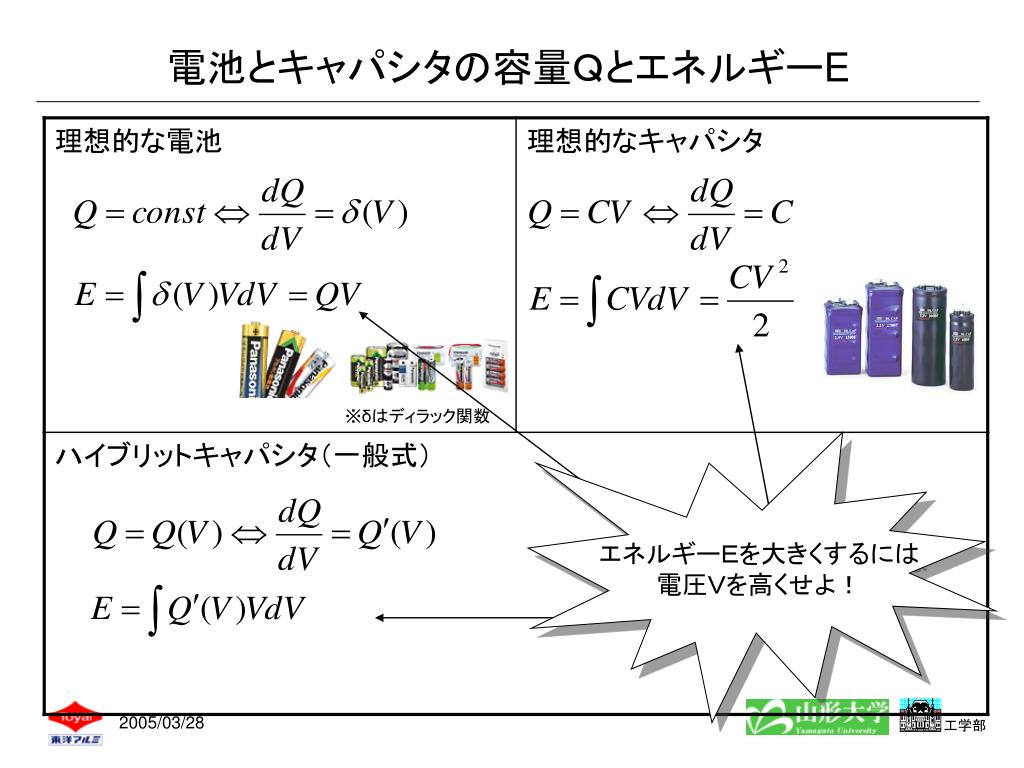

電池とキャパシタの容量QとエネルギーE

※δはディラック関数

エネルギーEを大きくするには

電圧Vを高くせよ!


6867906

電子絶縁層

アノード材料

カソード材料

電流(充電時)

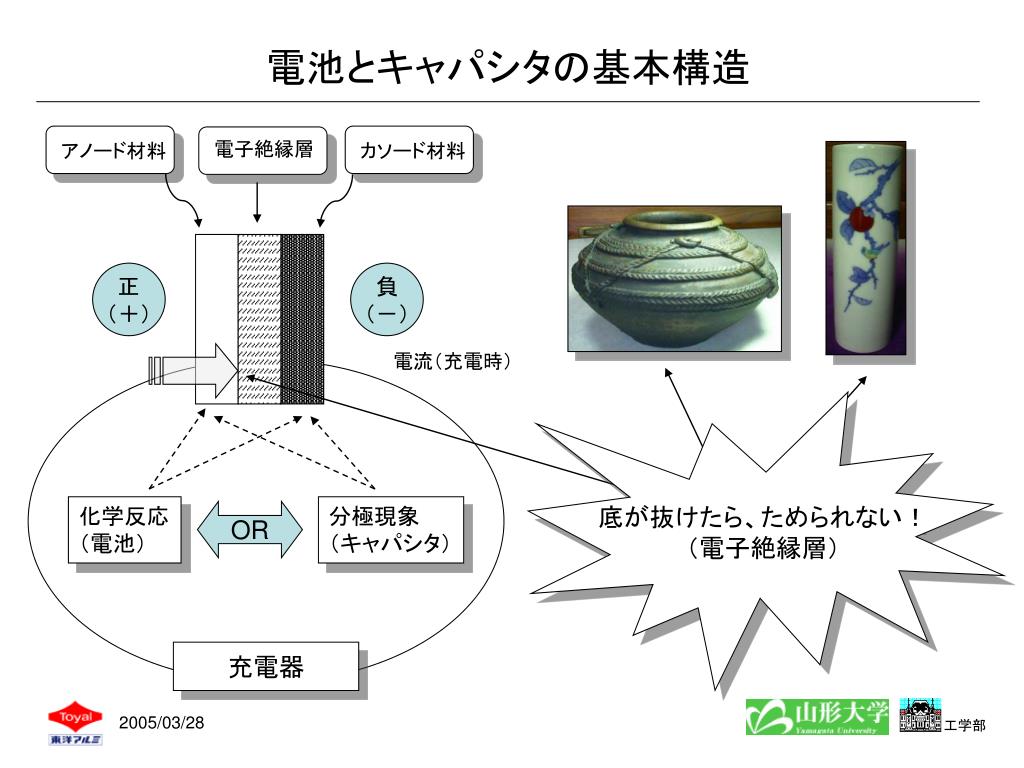

電池とキャパシタの基本構造

(+)

(-)

底が抜けたら、ためられない!

(電子絶縁層)

化学反応

(電池)

分極現象

(キャパシタ)

OR

充電器


6867906

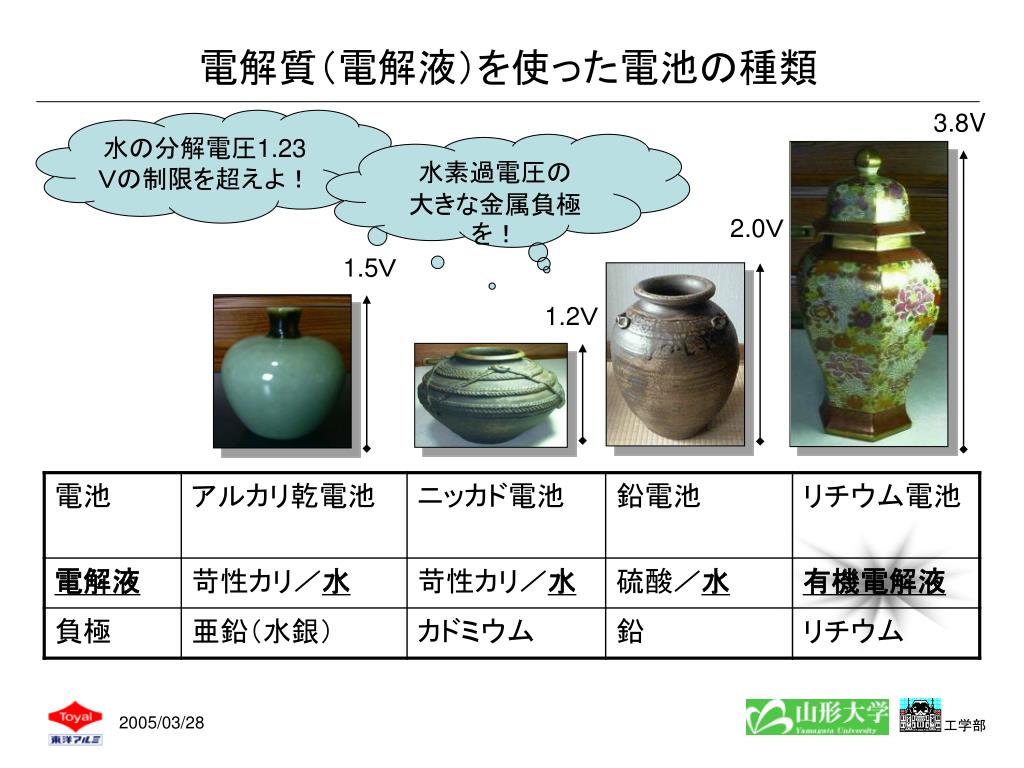

電解質(電解液)を使った電池の種類

3.8V

水の分解電圧1.23Vの制限を超えよ!

水素過電圧の

大きな金属負極を!

2.0V

1.5V

1.2V


6867906

アルミニウム

電解液

電子

イオン

イオン

電流

酸化皮膜

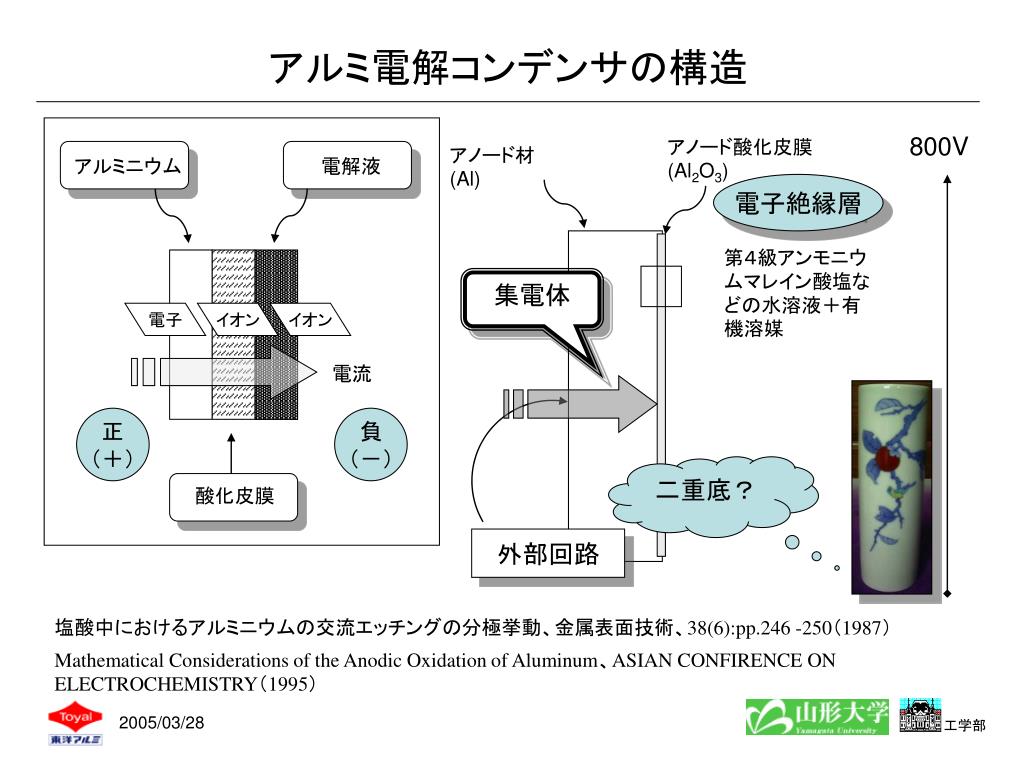

アルミ電解コンデンサの構造

800V

アノード酸化皮膜

(Al2O3)

アノード材

(Al)

電子絶縁層

第4級アンモニウムマレイン酸塩などの水溶液+有機溶媒

集電体

(+)

(-)

二重底?

外部回路

塩酸中におけるアルミニウムの交流エッチングの分極挙動、金属表面技術、38(6):pp.246 -250(1987)

Mathematical Considerations of the Anodic Oxidation of Aluminum、ASIAN CONFIRENCE ON ELECTROCHEMISTRY(1995)


6867906

集電体

(Ta)

カソード材料

(MnO2)

導電材

(C)

タンタル

酸化マンガン

銀ペースト

電子

イオン

電子

電流

酸化皮膜

アノード酸化皮膜

(Ta2O5)

タンタル固体電解コンデンサの構造

20V

(+)

(-)

外部回路

陽極酸化皮膜の評価方法、特許特願2002-266007(2002)

固体電解コンデンサ用バルブメタル焼結体とその製造方法およびこの焼結体を用いた固体コンデンサ、特許特願2003-185839(2003)


6867906

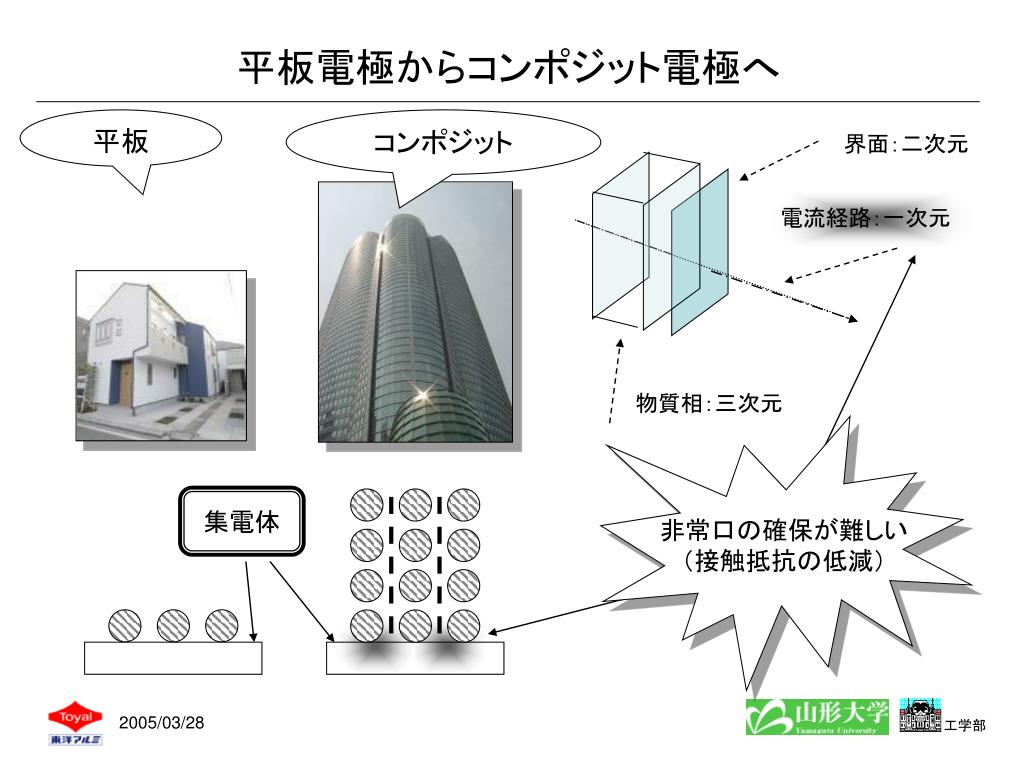

界面:二次元

電流経路:一次元

物質相:三次元

平板電極からコンポジット電極へ

平板

コンポジット

非常口の確保が難しい

(接触抵抗の低減)

集電体


6867906

アルミニウム

アルミニウム

炭素

有機電解液

有機電解液

炭素

電子

電子

電子

イオン

電子

イオン

イオン

電子

イオン

電流

電流

電流

不働態皮膜

電気二重層

不働態皮膜

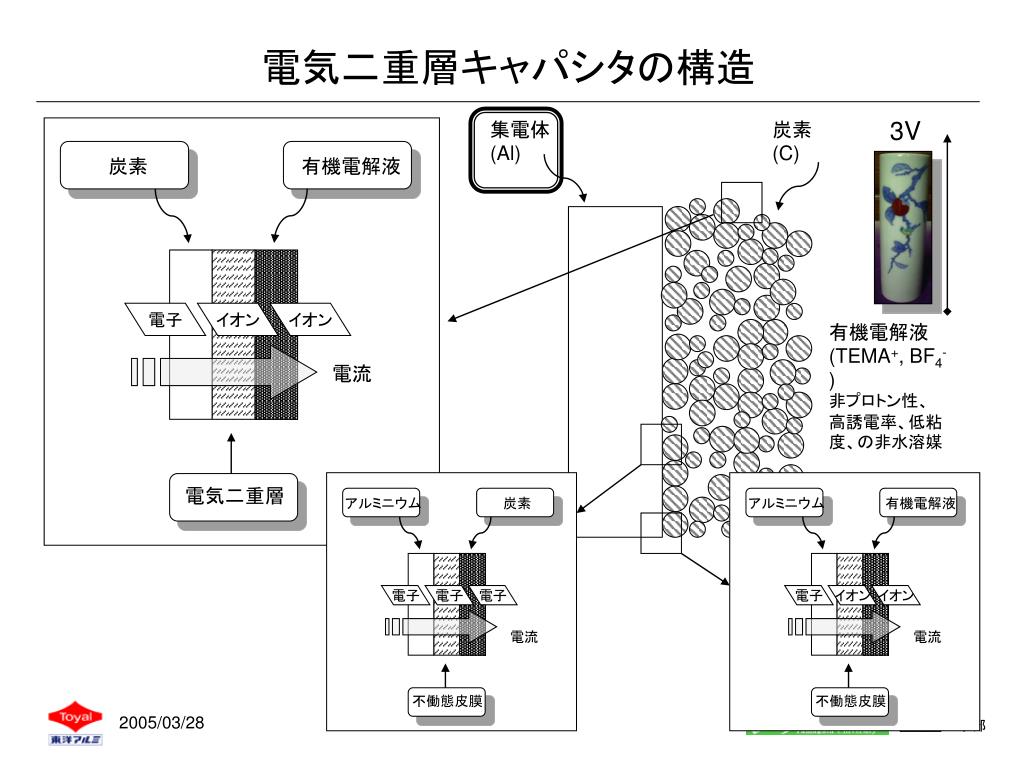

電気二重層キャパシタの構造

3V

集電体

(Al)

炭素

(C)

有機電解液

(TEMA+, BF4-)

非プロトン性、

高誘電率、低粘度、の非水溶媒


6867906

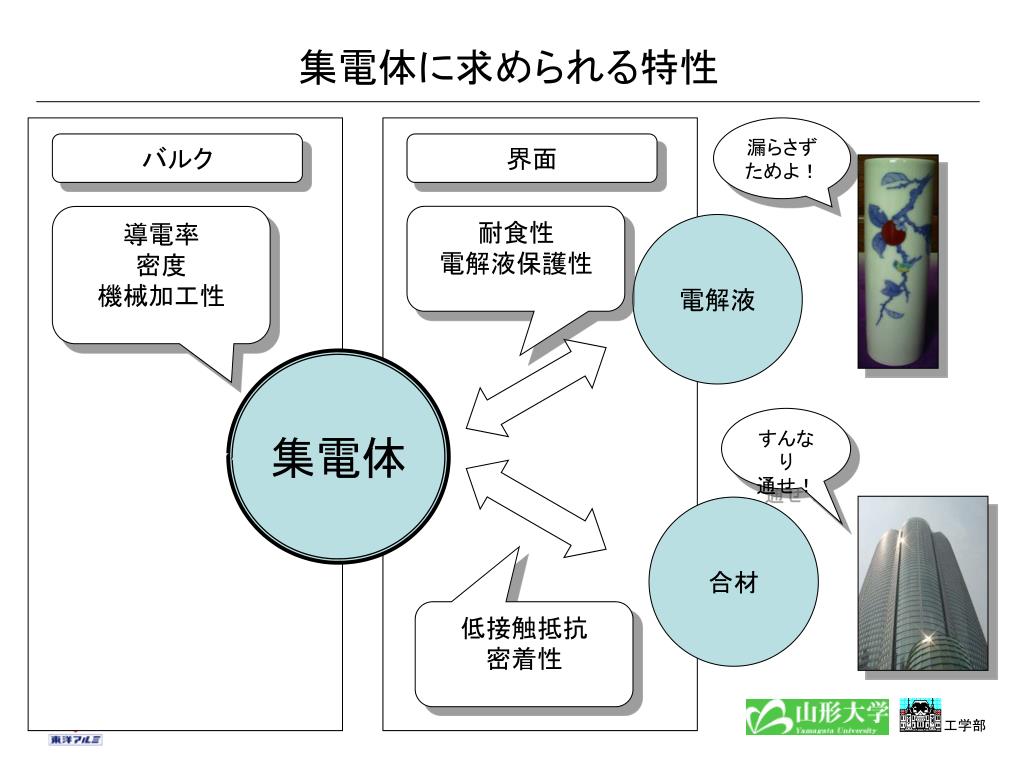

集電体に求められる特性

漏らさず

ためよ!

バルク

界面

耐食性

電解液保護性

導電率

密度

機械加工性

電解液

集電体

すんなり

通せ!

合材

低接触抵抗

密着性


6867906

充電

充電

放電

放電

e

e

e

e

-

-

-

-

負荷/電源

負荷/電源

Li

Li

+

+

LiMn

LiMn

O

O

正極(

正極(

など)

など)

負極(カーボン材料)

負極(カーボン材料)

2

2

4

4

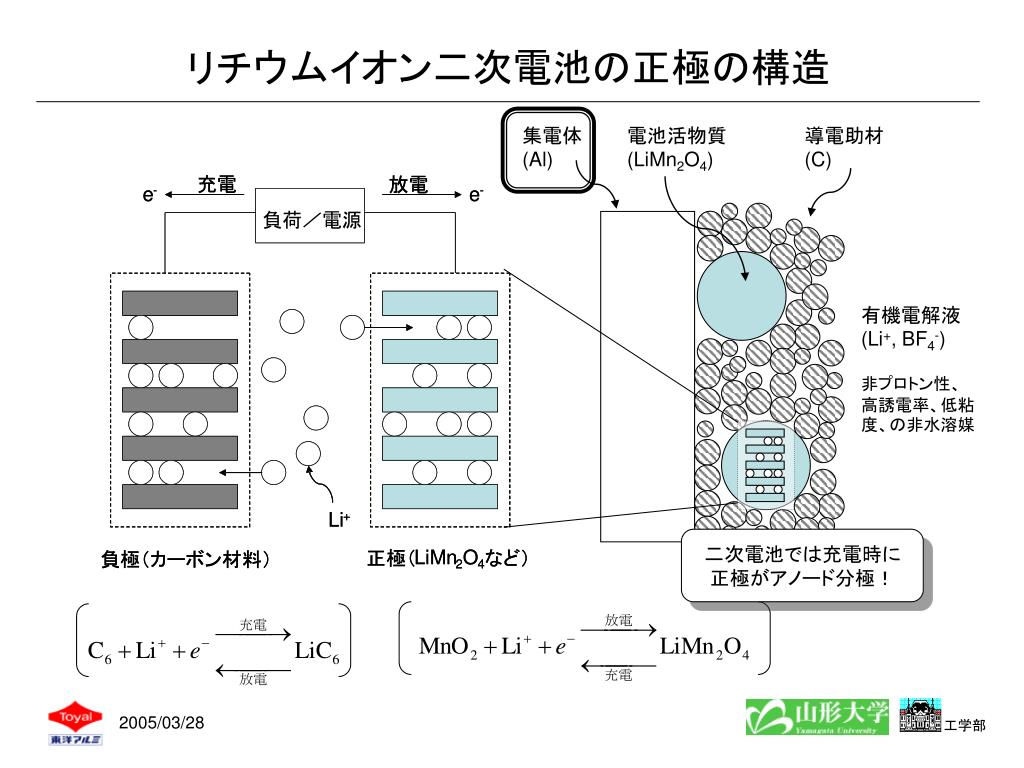

リチウムイオン二次電池の正極の構造

集電体

(Al)

電池活物質

(LiMn2O4)

導電助材

(C)

有機電解液

(Li+, BF4-)

非プロトン性、

高誘電率、低粘度、の非水溶媒

二次電池では充電時に

正極がアノード分極!


6867906

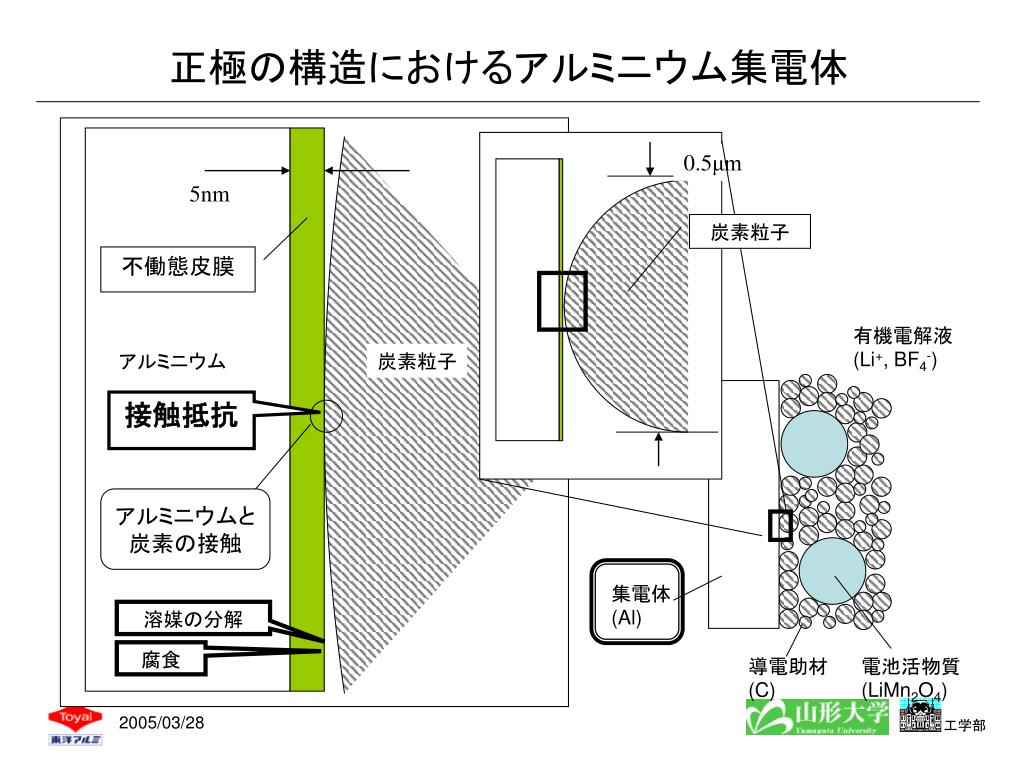

0.5μm

5nm

不働態皮膜

アルミニウム

炭素粒子

接触抵抗

アルミニウムと

炭素の接触

溶媒の分解

腐食

正極の構造におけるアルミニウム集電体

炭素粒子

有機電解液

(Li+, BF4-)

集電体

(Al)

導電助材

(C)

電池活物質

(LiMn2O4)


6867906

正極の等価回路

アルミニウム

不働態皮膜

電解液

二重層容量

不働態化

炭素粒子

接触抵抗

活物質粒子

電荷移動抵抗

活物質容量


6867906

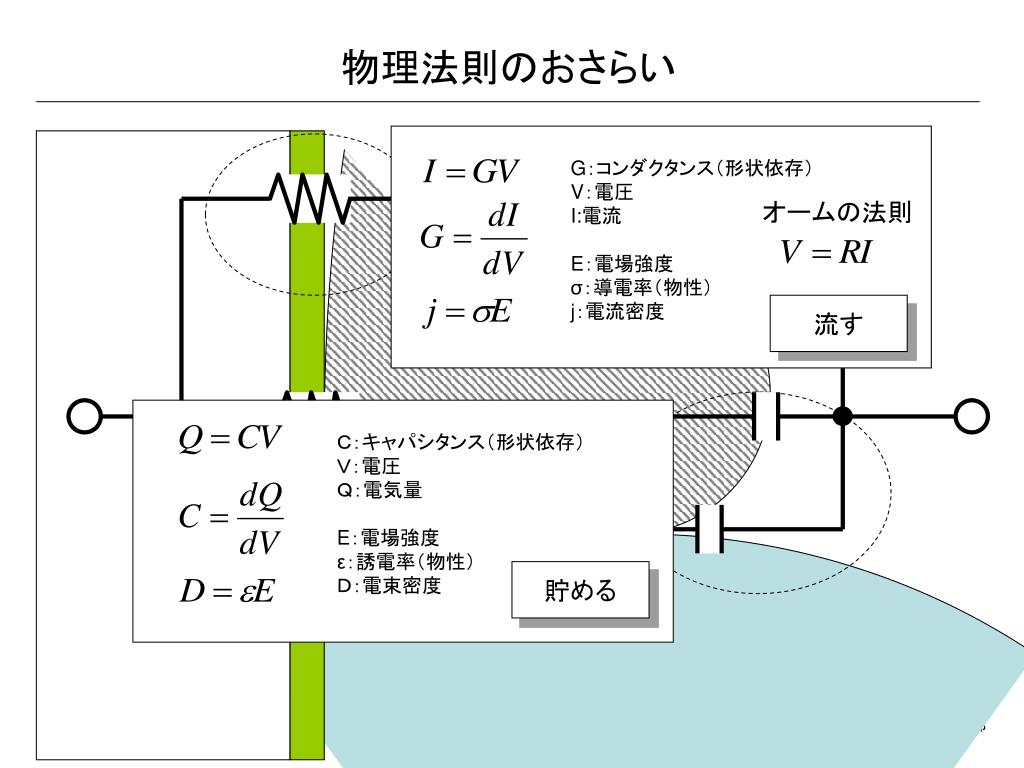

物理法則のおさらい

G:コンダクタンス(形状依存)

V:電圧

I:電流

E:電場強度

σ:導電率(物性)

j:電流密度

オームの法則

流す

C:キャパシタンス(形状依存)

V:電圧

Q:電気量

E:電場強度

ε:誘電率(物性)

D:電束密度

貯める


6867906

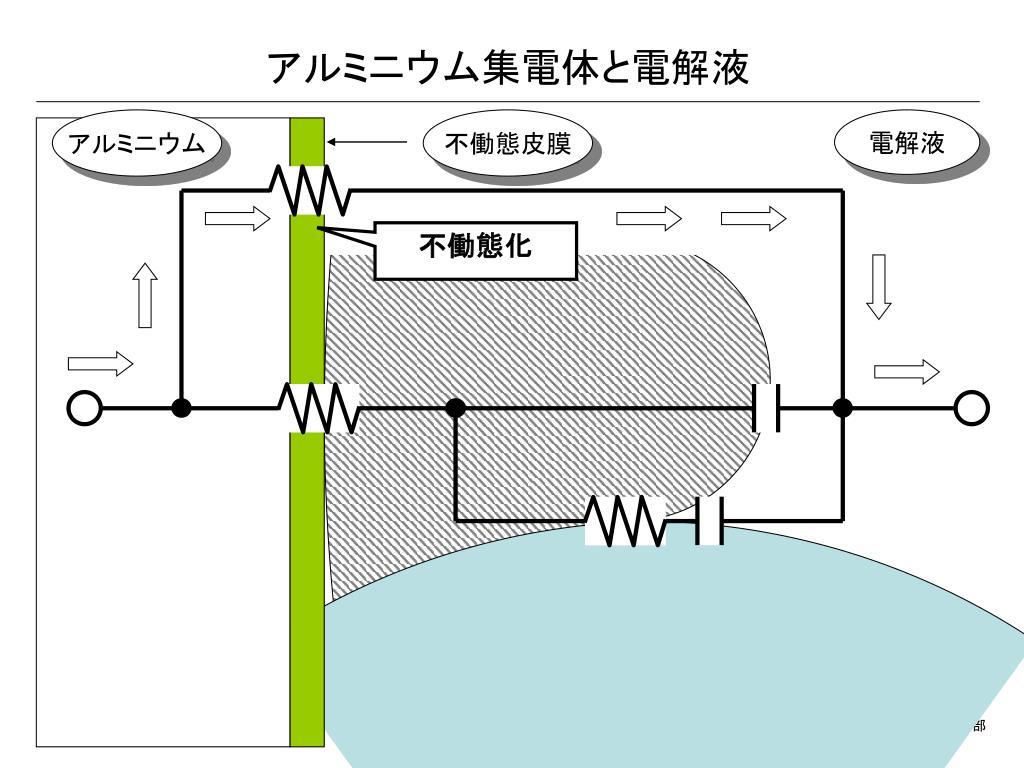

アルミニウム集電体と電解液

アルミニウム

不働態皮膜

電解液

不働態化


6867906

電池

のサイクル特性

部材の

可逆性

アルミの

耐食性

皮膜表面での

電解液の

非分解性

不働態

皮膜の

電子バリア性

有機電解液中におけるアルミニウムの不働態化

有機電解液に耐食性を

有するアルミニウムが

使われる

界面構造

アルミニウム

不働態皮膜

ECM

有機電解液バルク

※ECM:Electro-Conducting Membrane

Koji Abe, Yoshihiro Ushigoe, Hideya Yoshitake and Masaki Yoshio,

Journal of Power Sources, In Press., (2004).


6867906

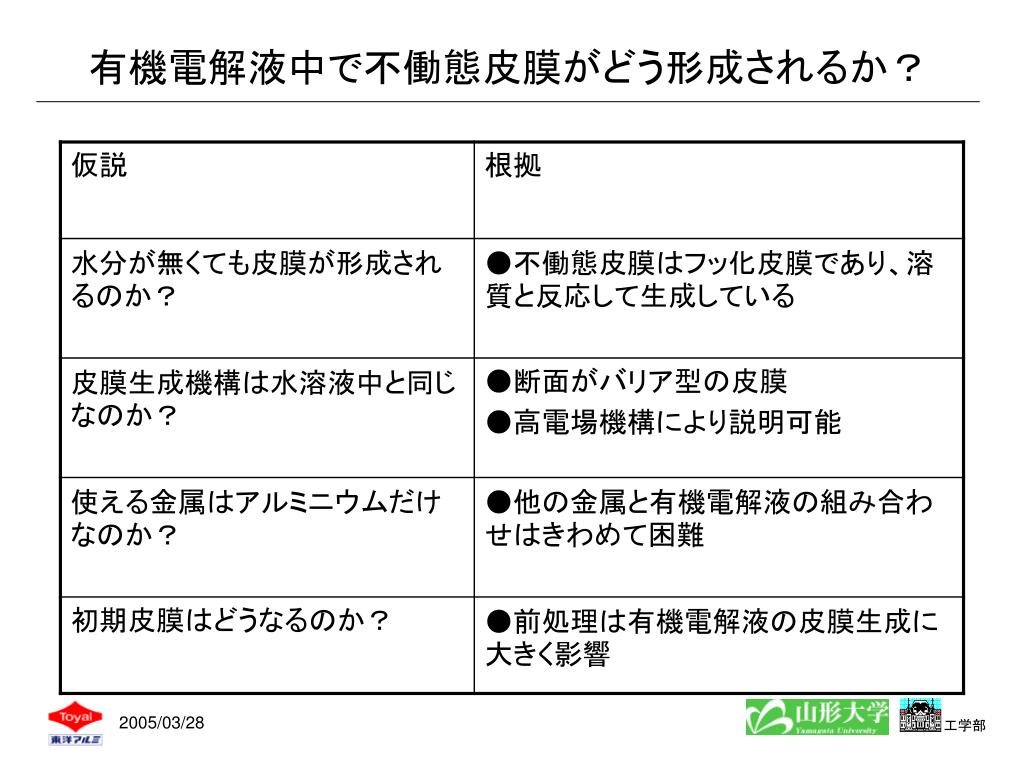

有機電解液中で不働態皮膜がどう形成されるか?


6867906

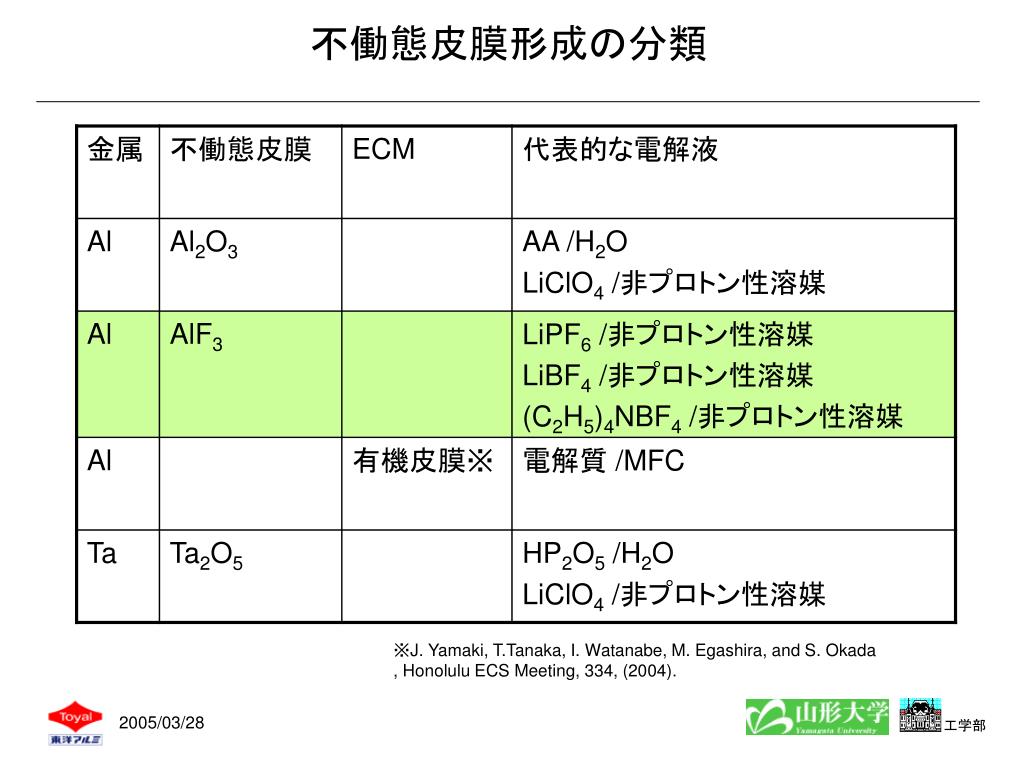

不働態皮膜形成の分類

※J. Yamaki, T.Tanaka, I. Watanabe, M. Egashira, and S. Okada

, Honolulu ECS Meeting, 334, (2004).


6867906

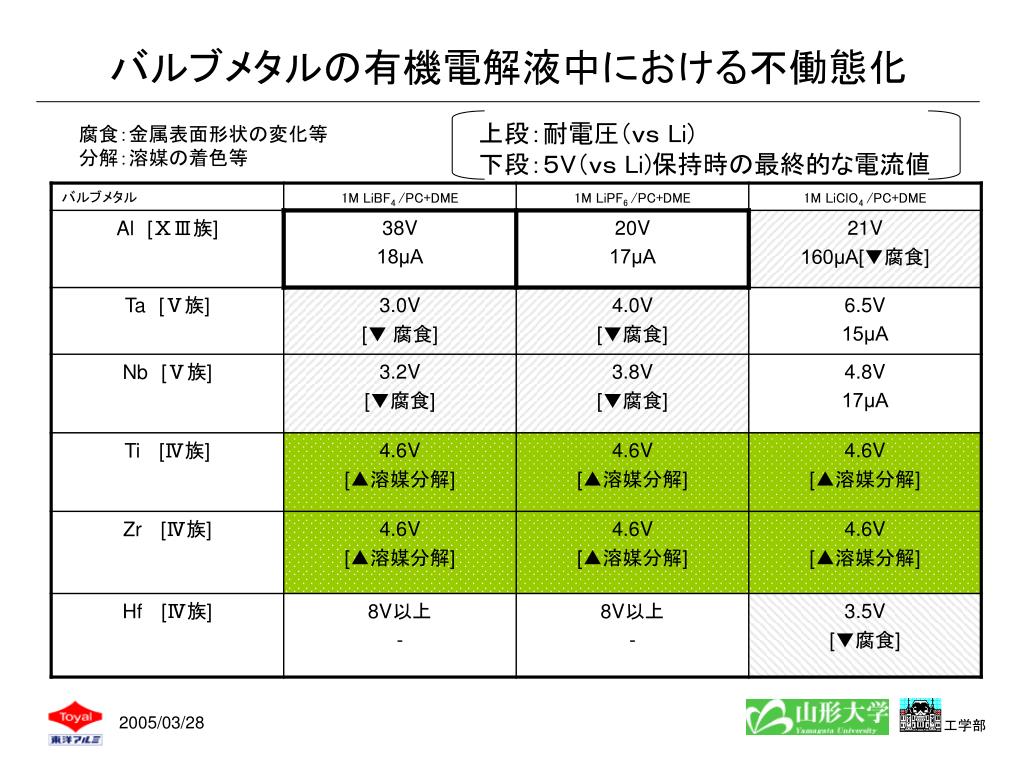

バルブメタルの有機電解液中における不働態化

上段:耐電圧(vs Li)

下段:5V(vs Li)保持時の最終的な電流値

腐食:金属表面形状の変化等

分解:溶媒の着色等


6867906

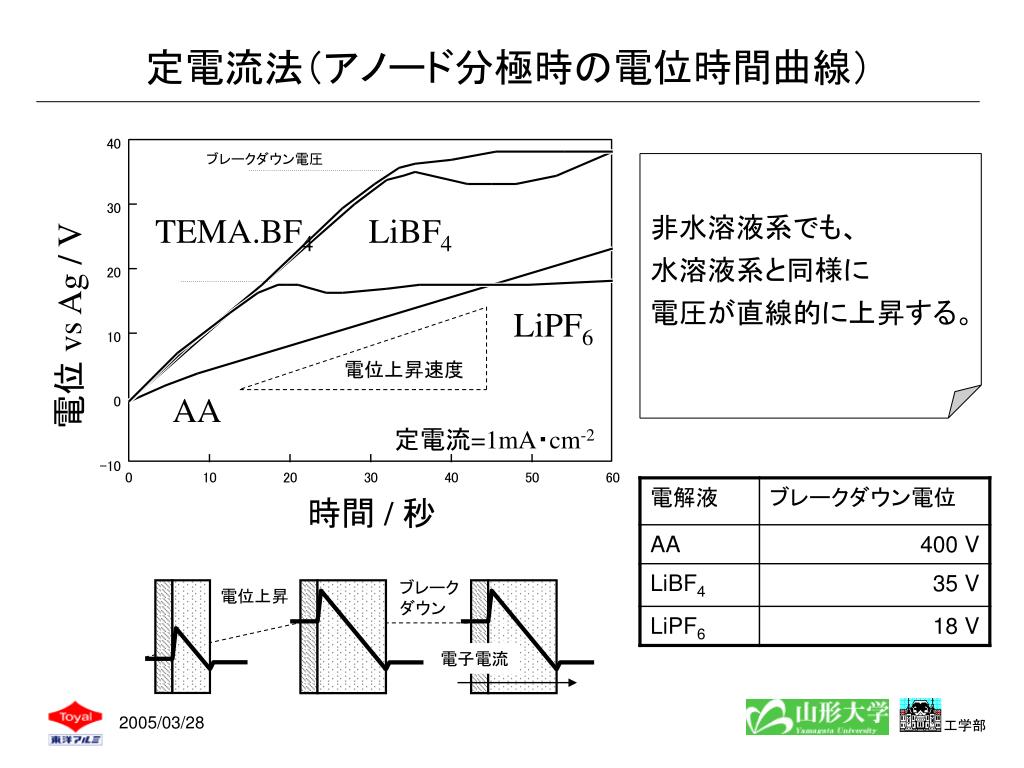

定電流法(アノード分極時の電位時間曲線)

ブレークダウン電圧

非水溶液系でも、

水溶液系と同様に

電圧が直線的に上昇する。

TEMA.BF4

LiBF4

LiPF6

電位 vs Ag / V

電位上昇速度

AA

定電流=1mA・cm-2

時間 / 秒

ブレーク

ダウン

電位上昇

電子電流


6867906

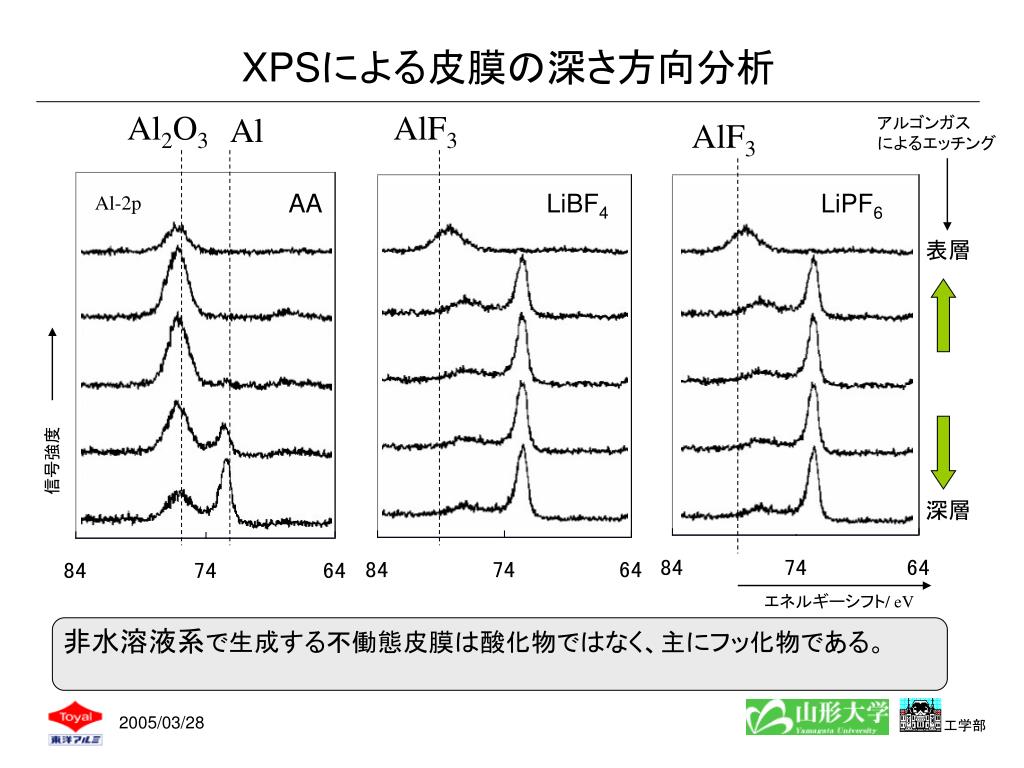

XPSによる皮膜の深さ方向分析

Al2O3

AlF3

Al

アルゴンガス

によるエッチング

AlF3

AA

LiBF4

LiPF6

Al-2p

表層

信号強度

深層

エネルギーシフト/ eV

非水溶液系で生成する不働態皮膜は酸化物ではなく、主にフッ化物である。


6867906

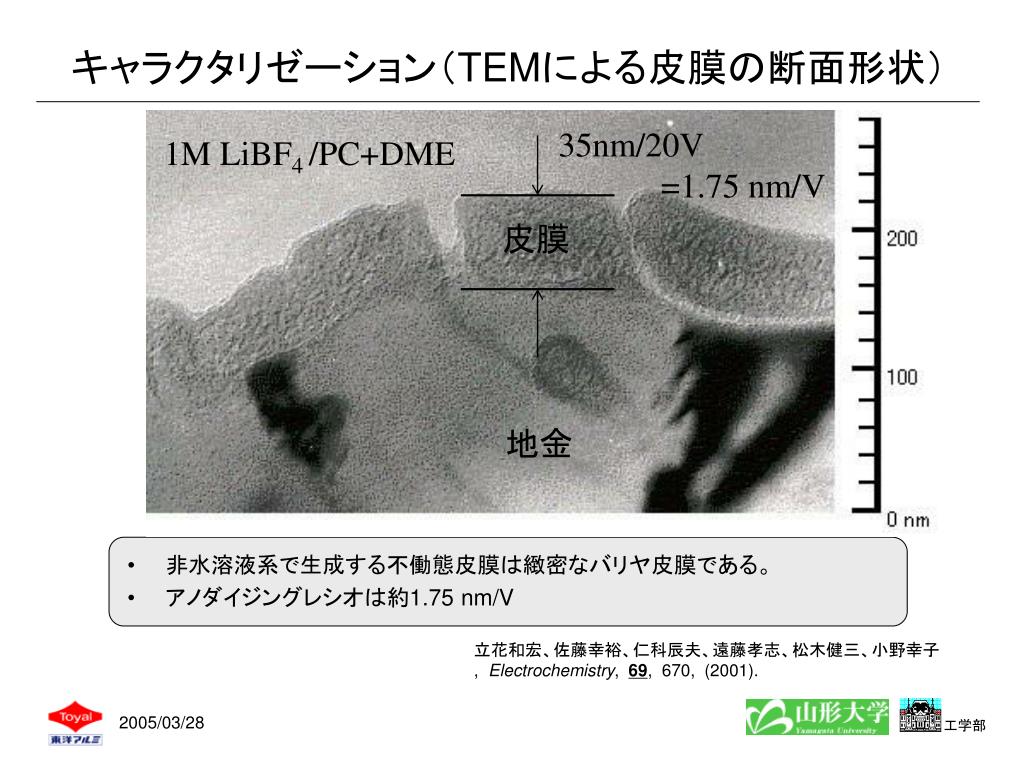

キャラクタリゼーション(TEMによる皮膜の断面形状)

  • 非水溶液系で生成する不働態皮膜は緻密なバリヤ皮膜である。

  • アノダイジングレシオは約1.75 nm/V

35nm/20V

=1.75 nm/V

1M LiBF4 /PC+DME

皮膜

地金

立花和宏、佐藤幸裕、仁科辰夫、遠藤孝志、松木健三、小野幸子

, Electrochemistry, 69, 670, (2001).


6867906

電位

地金

不働態皮膜

電場強度

Al3+

F-

溶液電位

電流

j:電流密度

e:電場強度

δ:皮膜厚み

q:電気量

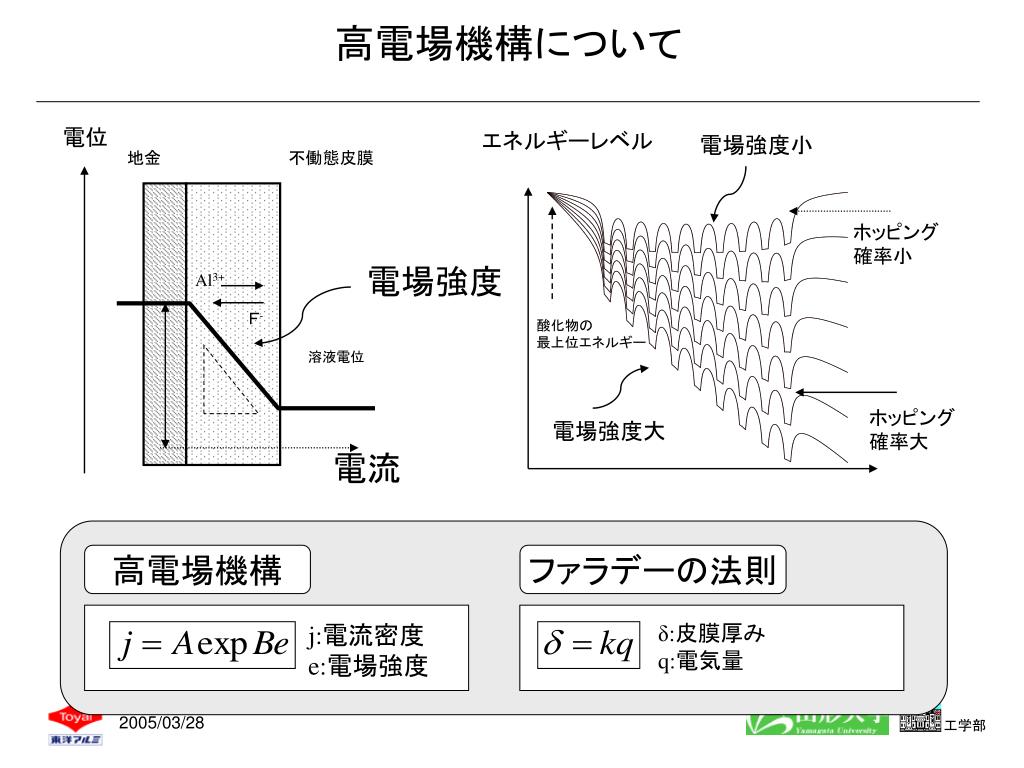

高電場機構について

エネルギーレベル

電場強度小

ホッピング

確率小

酸化物の

最上位エネルギー

ホッピング

確率大

電場強度大

高電場機構

ファラデーの法則


6867906

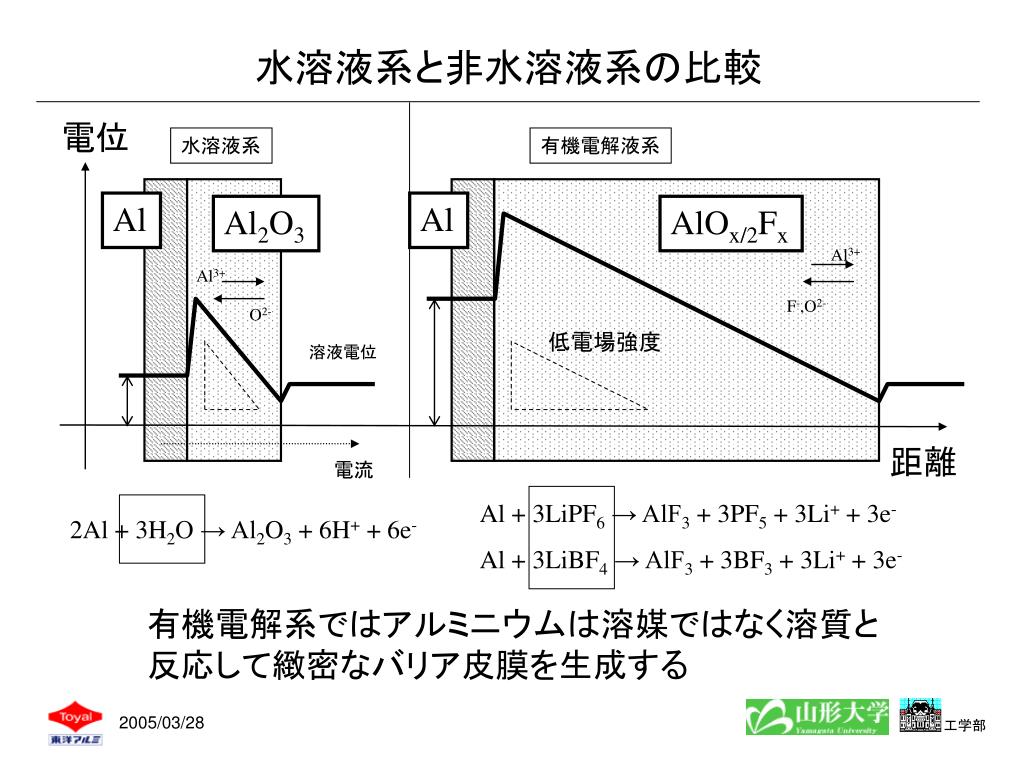

水溶液系と非水溶液系の比較

電位

水溶液系

有機電解液系

Al

Al

Al2O3

AlOx/2Fx

Al3+

Al3+

F-,O2-

O2-

低電場強度

溶液電位

距離

電流

Al + 3LiPF6 → AlF3 + 3PF5 + 3Li+ + 3e-

Al + 3LiBF4 → AlF3 + 3BF3 + 3Li+ + 3e-

2Al + 3H2O → Al2O3 + 6H+ + 6e-

有機電解系ではアルミニウムは溶媒ではなく溶質と

反応して緻密なバリア皮膜を生成する


6867906

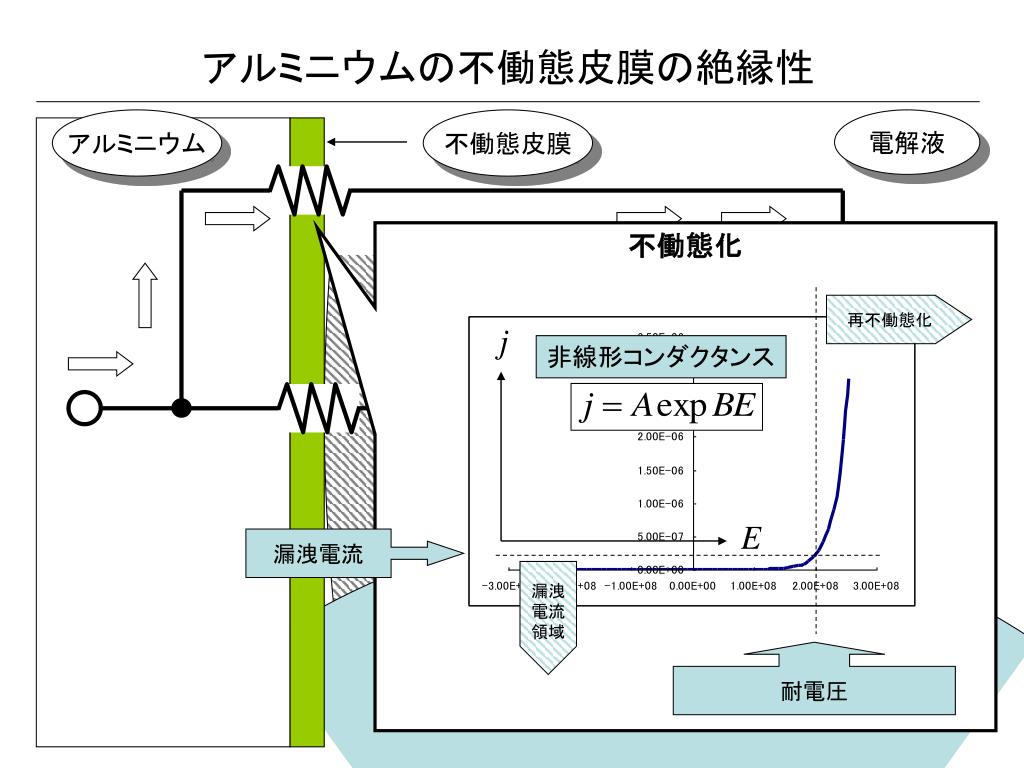

アルミニウムの不働態皮膜の絶縁性

アルミニウム

不働態皮膜

電解液

不働態化

再不働態化

非線形コンダクタンス

漏洩電流

漏洩

電流

領域

耐電圧


6867906

δ:皮膜厚み

q:電気量

j:電流密度

e:電場強度

有機電解液中の高電場機構反応パラメータ

  • 非水溶液系で皮膜が生成するときの速度論的パラメータは、水溶液系と異なる。

  • これは生成する不働態皮膜の組成や密度が水溶液系とは異なることを意味する。


6867906

アルミニウムの不働態化の条件と皮膜絶縁特性


6867906

正極合材への電流回路

アルミニウム

不働態皮膜

炭素粒子

接触抵抗


6867906

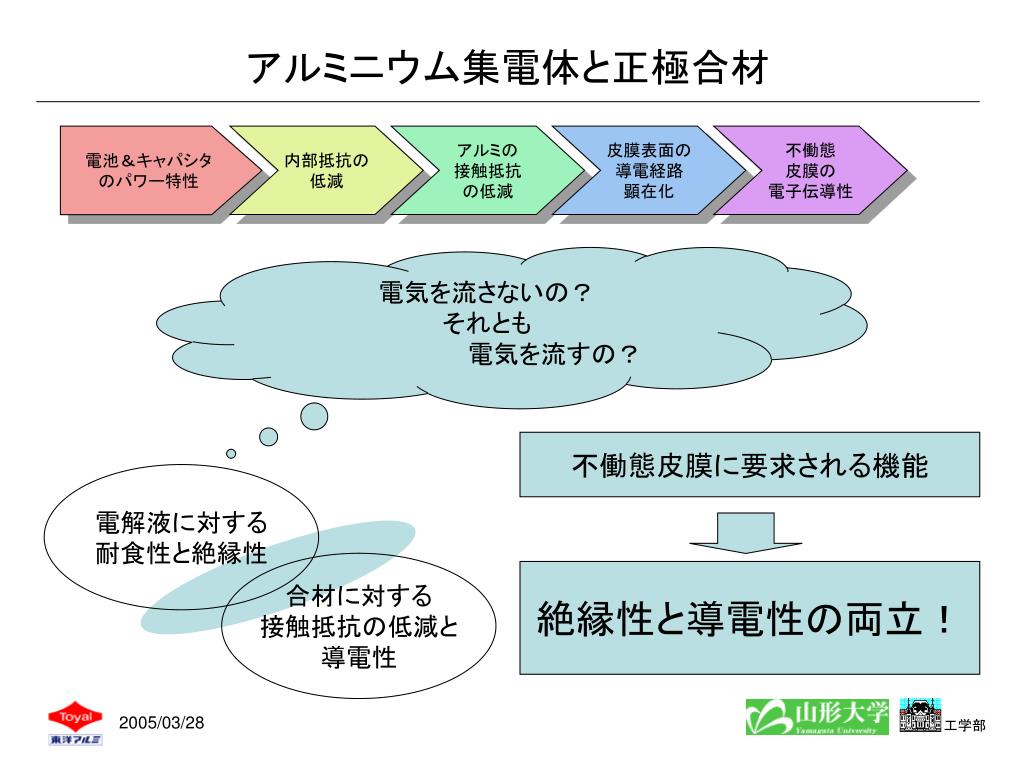

電池&キャパシタ

のパワー特性

内部抵抗の

低減

アルミの

接触抵抗

の低減

皮膜表面の

導電経路

顕在化

不働態

皮膜の

電子伝導性

アルミニウム集電体と正極合材

電気を流さないの?

それとも

        電気を流すの?

不働態皮膜に要求される機能

電解液に対する

耐食性と絶縁性

合材に対する

接触抵抗の低減と

導電性

絶縁性と導電性の両立!


6867906

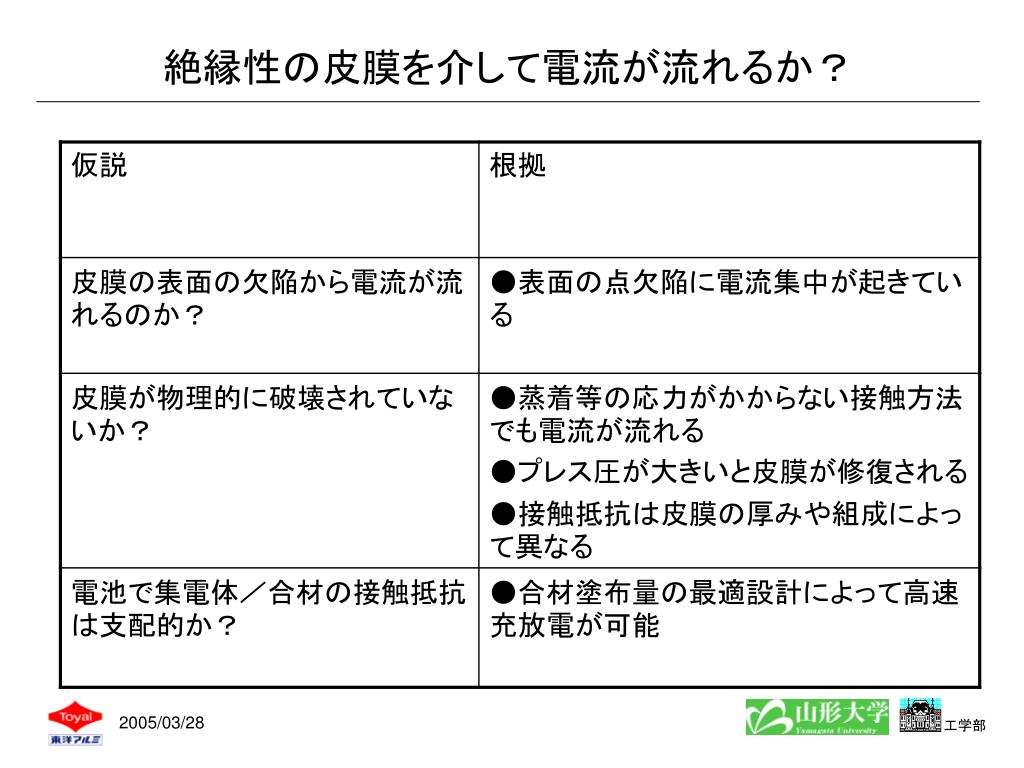

絶縁性の皮膜を介して電流が流れるか?


6867906

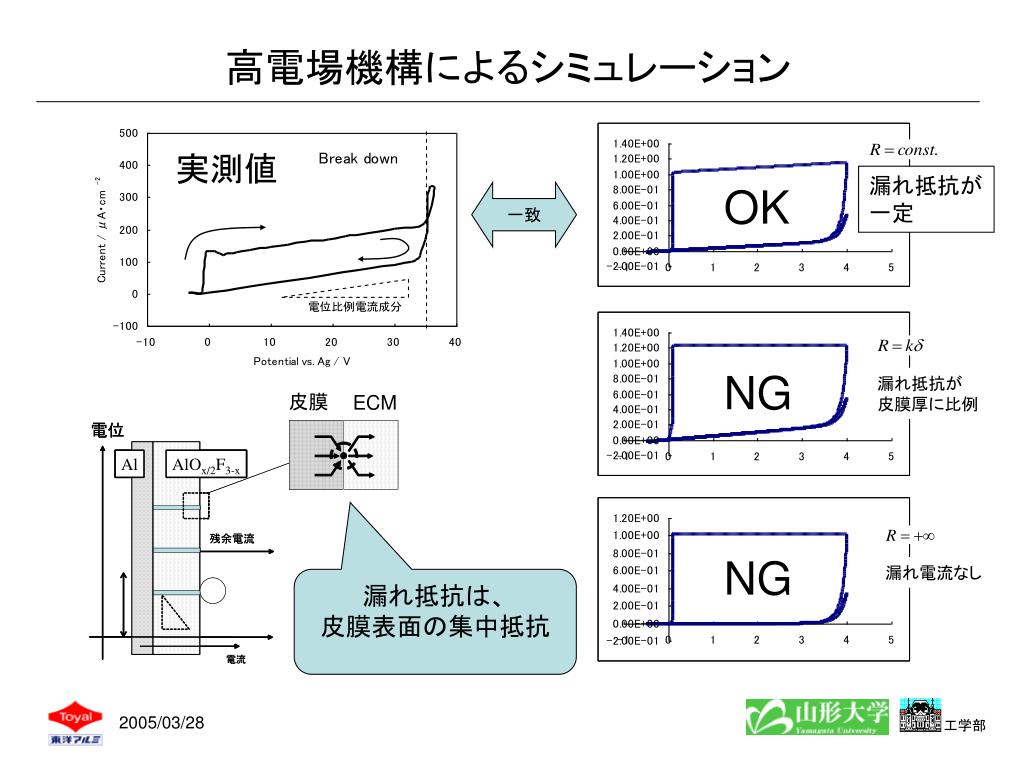

高電場機構によるシミュレーション

実測値

漏れ抵抗が

一定

OK

一致

NG

漏れ抵抗が

皮膜厚に比例

皮膜

ECM

NG

漏れ電流なし

漏れ抵抗は、

皮膜表面の集中抵抗


6867906

炭素粒子

アルミニウム金属

不働態皮膜

電流

電流

接触点

接触抵抗=皮膜抵抗+集中抵抗

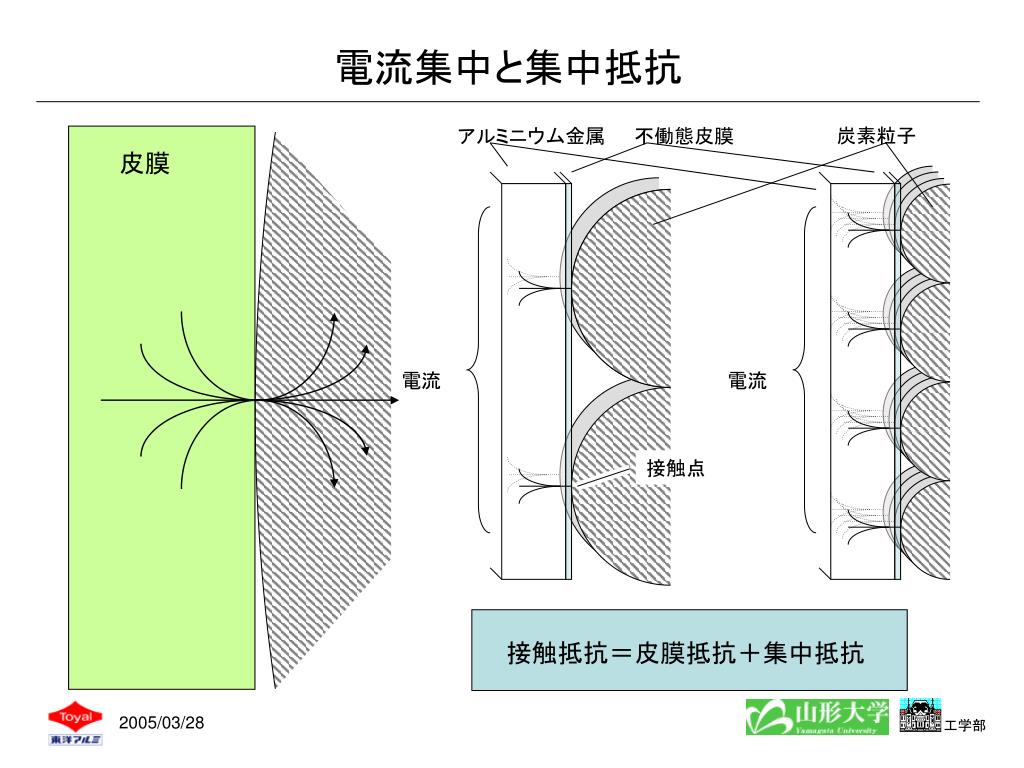

電流集中と集中抵抗

皮膜


6867906

Al

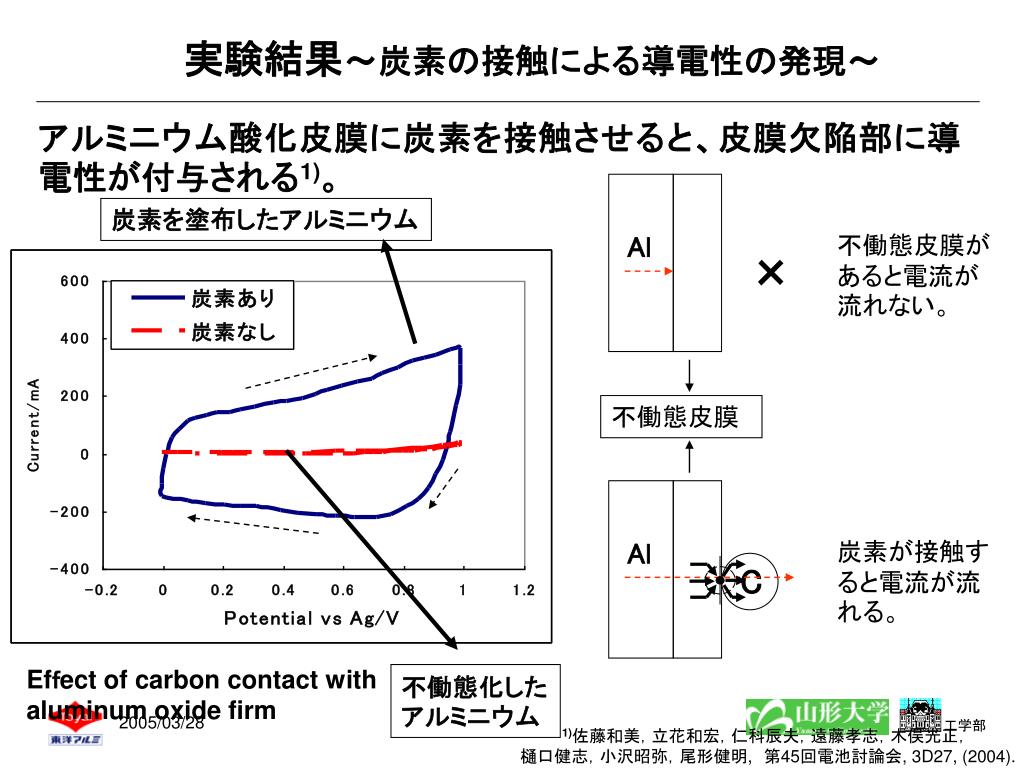

実験結果~炭素の接触による導電性の発現~

アルミニウム酸化皮膜に炭素を接触させると、皮膜欠陥部に導電性が付与される1)。

炭素を塗布したアルミニウム

不働態皮膜があると電流が流れない。

×

不働態皮膜

Al

炭素が接触すると電流が流れる。

C

Effect of carbon contact with aluminum oxide firm

不働態化したアルミニウム

1)佐藤和美,立花和宏,仁科辰夫,遠藤孝志,木俣光正,

樋口健志,小沢昭弥,尾形健明,第45回電池討論会, 3D27, (2004).


6867906

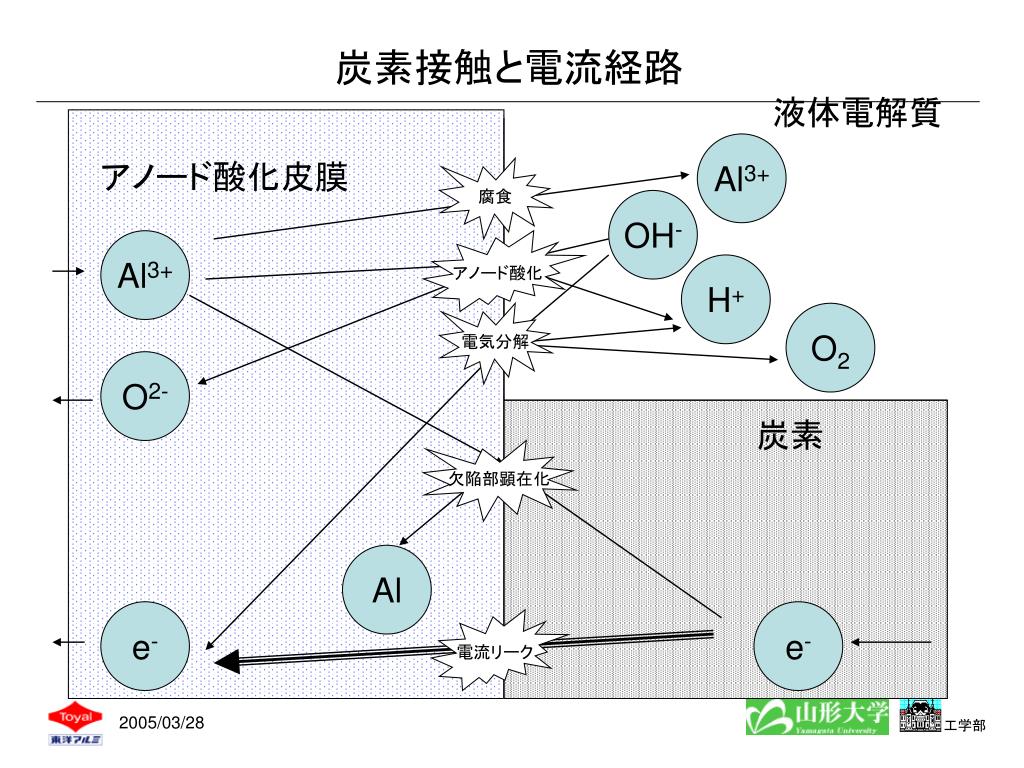

炭素接触と電流経路

液体電解質

Al3+

アノード酸化皮膜

腐食

OH-

Al3+

アノード酸化

H+

電気分解

O2

O2-

炭素

欠陥部顕在化

Al

e-

e-

電流リーク


6867906

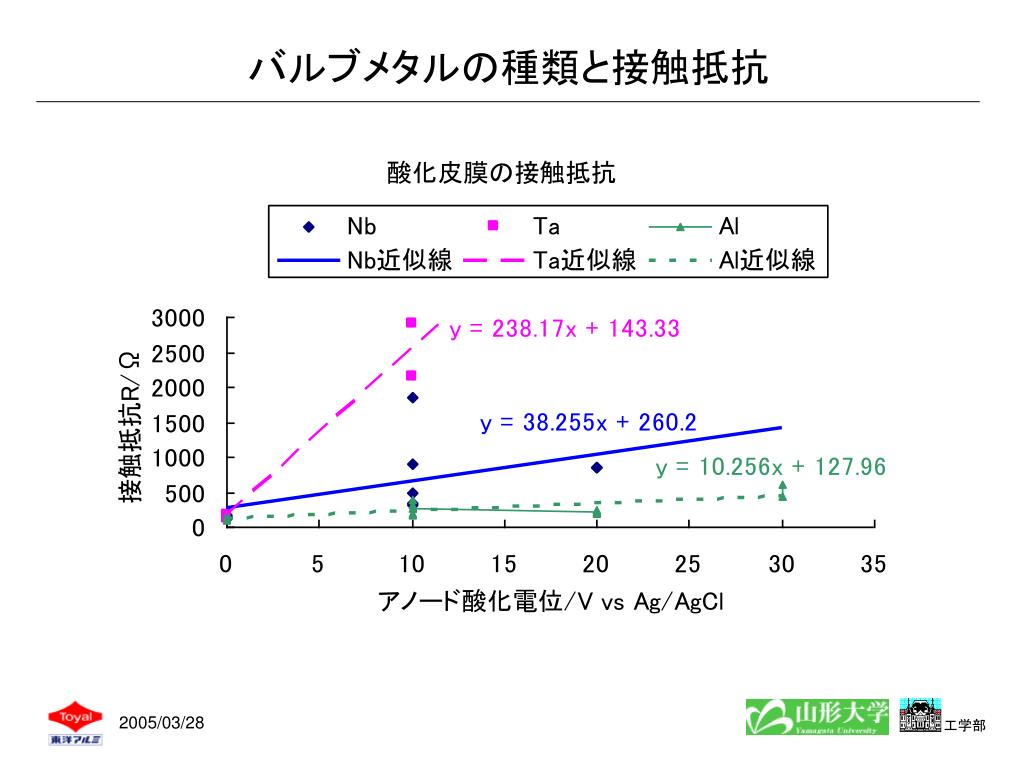

バルブメタルの種類と接触抵抗


6867906

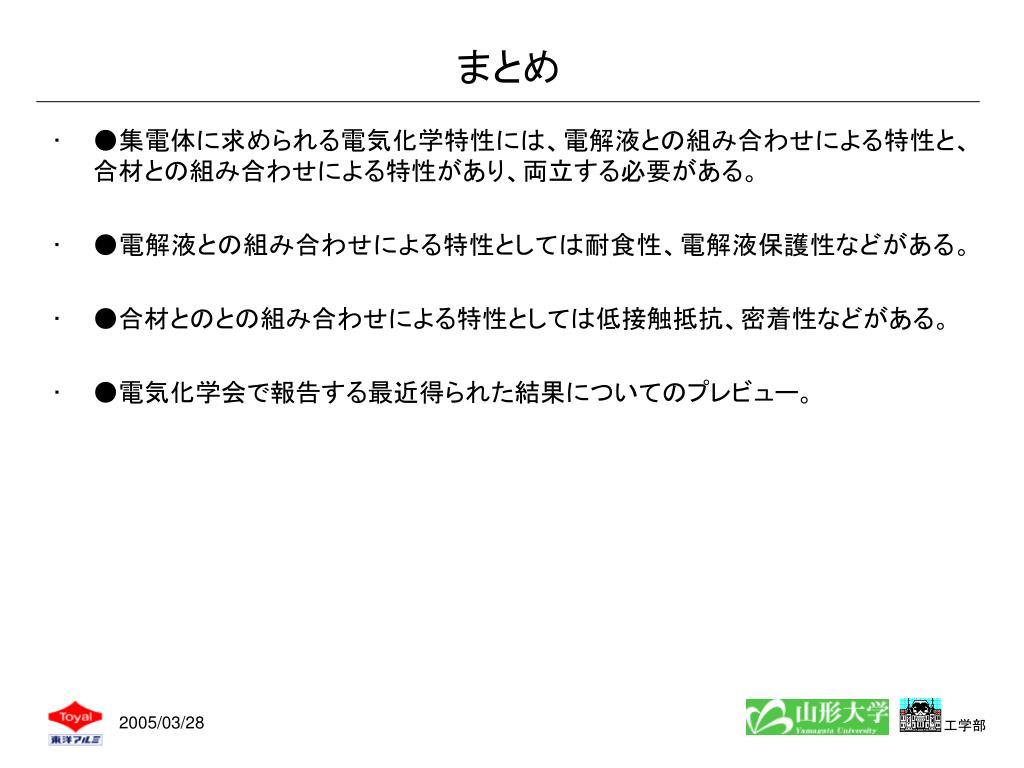

まとめ

  • ●集電体に求められる電気化学特性には、電解液との組み合わせによる特性と、合材との組み合わせによる特性があり、両立する必要がある。

  • ●電解液との組み合わせによる特性としては耐食性、電解液保護性などがある。

  • ●合材とのとの組み合わせによる特性としては低接触抵抗、密着性などがある。

  • ●電気化学会で報告する最近得られた結果についてのプレビュー。
