Nozzles on detector reno

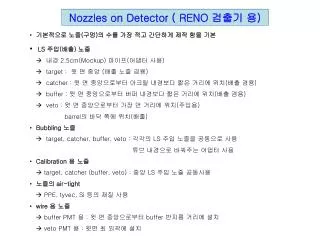

Nozzles on Detector ( RENO 검출기 용)

  • 기본적으로 노즐(구멍)의 수를 가장 적고 간단하게 제작 함을 기본

  • LS 주입(배출) 노즐

  •  내경 2.5cm(Mockup) 파이프(어댑터 사용)

  •  target : 윗 면 중앙 (배출 노즐 겸용)

  •  catcher : 윗 면 중앙으로부터 아크릴 내경보다 짧은 거리에 위치(배출 겸용)

  •  buffer : 윗 면 중앙으로부터 버퍼 내경보다 짧은 거리에 위치(배출 겸용)

  •  veto : 윗 면 중앙으로부터 가장 먼 거리에 위치(주입용)

  • barrel의 바닥 쪽에 위치(배출)

  • Bubbling 노즐

  •  target, catcher, buffer, veto : 각각의 LS 주입 노즐을 공동으로 사용

  • 튜브 내경으로 바꿔주는 어댑터 사용

  • Calibration 용 노즐

  •  target, catcher (buffer, veto) : 중앙 LS 주입 노즐 공동사용

  • 노즐의 air-tight

  •  PPE, tyvec, Si 등의 재질 사용

  • wire 용 노즐

  •  buffer PMT 용 : 윗 면 중앙으로부터 buffer 반지름 거리에 설치

  •  veto PMT 용 : 윗면 최 외곽에 설치


Nozzles on detector reno

LS 주입/배출 노즐

  • LS 주입(배출) 노즐

  •  내경 2.5cm(Mockup) 파이프(어댑터 사용)

  •  target : 윗 면 중앙 (배출 노즐 겸용)

Bubbling 튜브 노즐

LS 주입/배출

노즐 마개

중앙 노즐

10 cm

Air-tight

기체 배출

8 cm

2.5 cm

veto

buffer

catcher

target

8 cm


Nozzles on detector reno

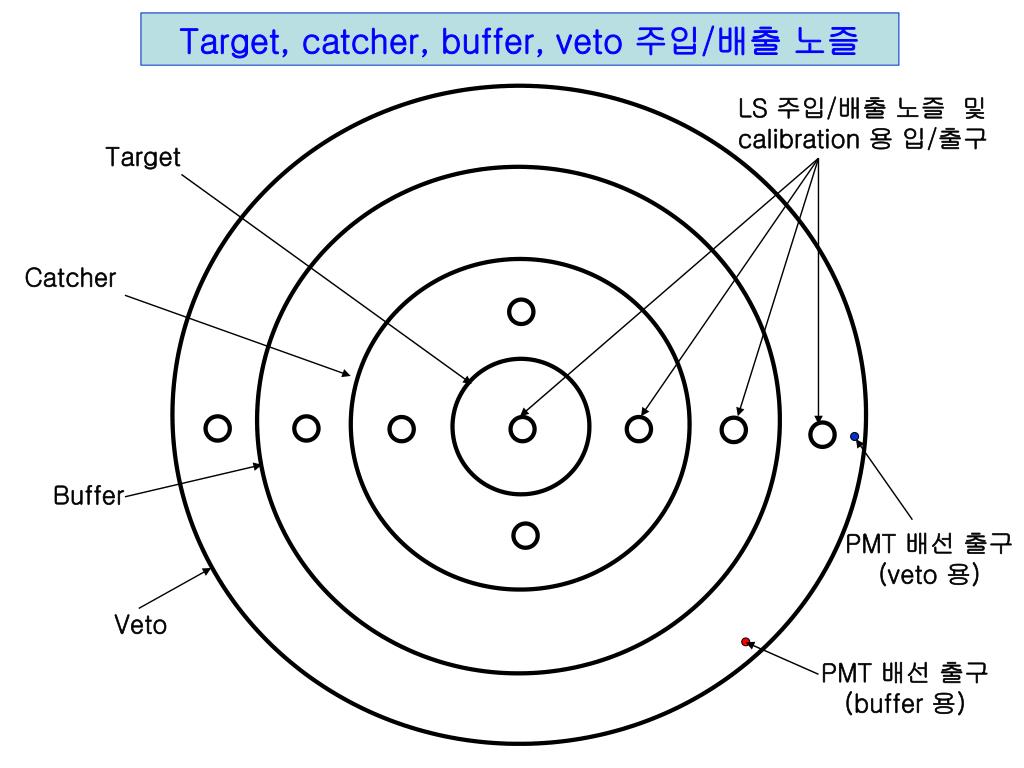

Target, catcher, buffer, veto 주입/배출 노즐

LS 주입/배출 노즐 및 calibration 용 입/출구

Target

Catcher

Buffer

PMT 배선 출구(veto 용)

Veto

PMT 배선 출구(buffer 용)


Nozzles on detector reno

Source rod

  • 한계치가 넘으면 강제 멈춤 장치


Nozzles on detector reno

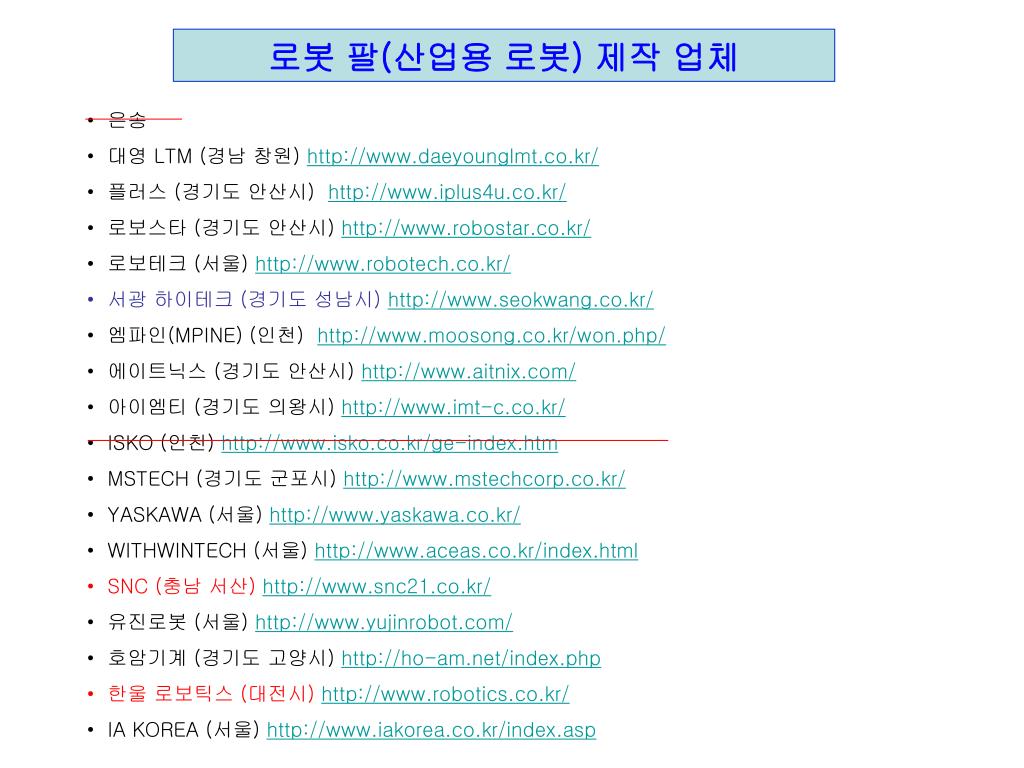

로봇 팔(산업용 로봇) 제작 업체
