Presentation Transcript


4464851

냉각탑(냉각수) 살균장치

은동이온살균장치제안서


4464851

2. 은동이온살균장치

본 Superior Aqua System은

전자식 분해장치로 발생한

미생물, 조류(Algae), 세균,

이끼 등을 없애기 위해 물

속으로 투입시키는 장치입니다.

반도체로 구성된 콘트롤 유니

트에 의해 자동적으로 조절된

직류 전류를 일정한 비율로 특수

제작된 합금봉에 흘려 보냄으로

써 시스템 안에서 이온들이

재빨리 생성되어지고, 이 이온

들이 미생물, 조류, 이끼, 세균

들에 형성된 음전자에 정전대를

형성하여 미생물 세포 표면에

반응을 일으켜 세포막의 형성을

방해하여 무력화시키는 작용

으로살균 처리하는 원리의

시스템 입니다.

시스템의 중앙부에는 특별하게 봉인

된 2개의 전극봉을 감싸고있는 방이

위치 해있다. 이것은“ 이온방 “ 이라

고 한다. 바로 여기에서 안전하고

낮은 전류가 미네랄 이온을(하전액

입자)만들어내는데 이 이온들이

불순물들을 “ 공격 “한다.

시스템은 반도체를 사용한 컨트롤

러가 “ 이온방 “ 에서는 이온의

양을 조절하며 컨트롤박스에 있는

손잡이를 한 번 돌리면 된다. 이

시스템은 자동으로 만들어지는

오존( O3 ) 으로 물을 산화시킨다.

오존이란 태양의 자외선이나 천둥

번개에 의해 자연적으로 생산되기도

한다. 기술의 진보는 이 두가지 과정

을 합쳐 하나의 완벽한 처리시스템

으로 만들었다. 시스템은 서비스와

보수를 최소화 NSF의 50개 기준에

맞도록 만들어 졌으며 사용자의 안전

에 대해 보험협회 실험실에 의해

등록이 되어 있다.

이온화된 구리 박테리아,

바이러스, 조류, 말류, 곰팡이

등을 포함한 많은 미생물에

영향을 미치는 것으로 알려

졌다. 은이 셀룰로스 호흡에

관련 된 효소와 충돌하고 특정

부분을 DNA에 묶는다고 믿고

있다. 은동이온이 아주 극소량의

무염소와 함께 사용될때 잠재적

으로 해로운 박테리아의 불활성

률은 염소만을 사용했을 때 보다

휠씬 강하게 나타난다. 염소와는

달리 이온화된 은동이온은 열과

햇빛에 영향을 받지 않고 장기간

안정된 살균력을 제공한다. 또한

염소에 강한 많은 병원체는 구리와

은에 저농도로 노출되었을 때도

극도로 손상을 입는다.

기능

원리

특징


4464851

은동이온살균장치 설치도

※ 역세필터 장치는 옵션제품입니다.

오존 은동이온 역세살균장치


4464851

※ 역세필터 장치는 옵션제품입니다.

은동이온살균장치 설치도

은동이온 역세살균장치


4464851

3. 제품소개

탄저병

+

조류,말류

+

+

+

+

+

+

+

+

+

세균

+

+

+

+

+

+

곰팡이

+

+

+

+

+

+

+

+

PVC관

+

+

+

진균류

+

+

+

+

이온봉

힌가루병

+

+

+

+

+

미네랄 이온

+

+

+

+

+

+

+

+

+

+

박테리아

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

이끼

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

본 Superior Aqua System은 진균류(Fungal), 박테리아(Bactera), 생물 막(Bio Film) 그리고 조류

(Algae)등을 억제하는 한편 화학 약품투약과 관련이 있는 각종 위험요소를 대폭 감소시킬 목적으로

소량의 Copper Ion(구리 이온)들을 시스템 속으로 방사하는 진보된 전해처리 시스템이다.

농업용 스프레이 시스템, 과일 세척시스템, 우물 정수 시스템에 이르기까지, 본 Superior Aqua System

은 최종 사용자가 화학 약품비용(70%이상)과 노동력(20~50%)을 절약할 수

있는 친환경적인 제품이며, 비용절감효과가 뛰어날 뿐 아니라, UL연구소,

N.S.F 인터내셔널에 의해 인증을 받았으며, EPA에

등록된 제품이다.


4464851

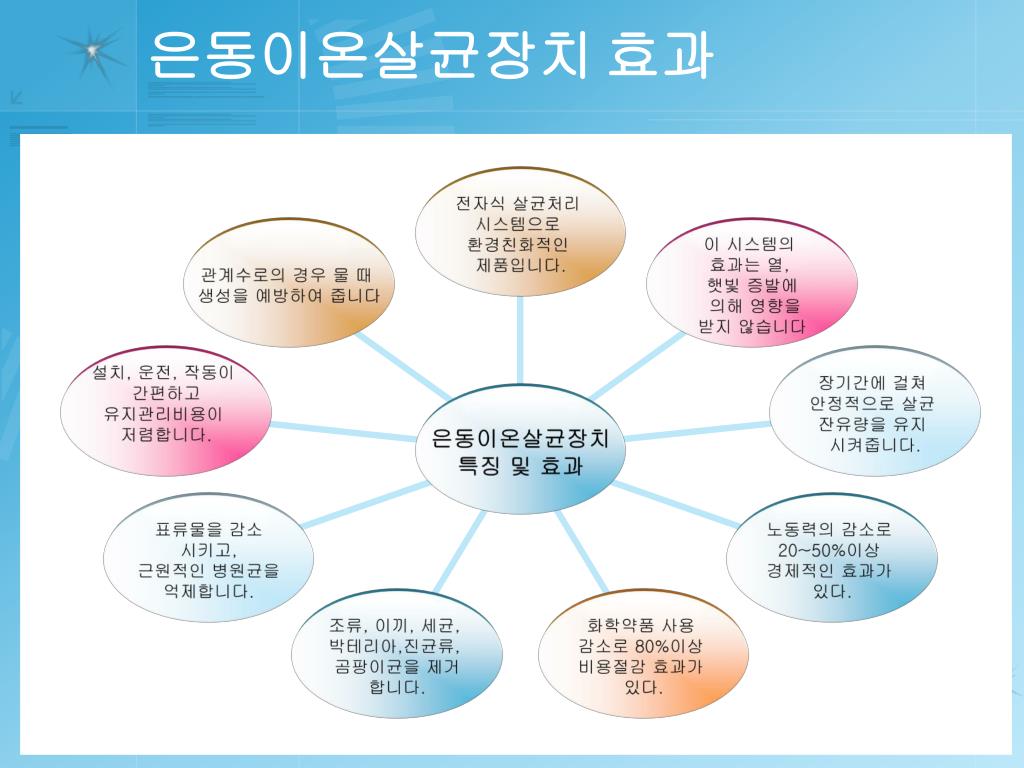

은동이온살균장치 효과


4464851

특징 및 효과

* 침전 능력 (PRECIPITATION) :칼슘, 마그네슘, 규사 등

* 총용해 고형물의 농도 감소 ( T .D. S ) :

황산염 및 염화물이 중요한 음 이온이고 마그네슘, 나트륨 및 칼슘이 주된 양 이온일때는 T. D. S가 약 30% ~ 40%

정도 감소됩니다.

* 부유고형물 ( SUSPENDED SOLIDS )

적당히 오존화 된 후에는 고형물질의 분리현상때문에 냉각수 재순환 과정에는 소량의 부유 고체물이 있게되나 그

고체는 빨리 침전되거나 SAND FILTER에 의하여 물리적으로 쉽게 제거된다.

* 고형물, 중금속 및 무기물의 침전

Jet Propcuition Laboratory in PASADENA. CA.의 경우 sand Filter가 없다고 하더라도 집수조 밑으로 침전 수집된

물질들이 3개월 도안 재 용해 되지 않고 제거 가능한 그대로 유지되었다.

* 생물학적 어염제거 능력

대부분의 유기질과 Suspended Solids (부형고형물 )이 제거되기 때문에 슬라임 형성이 되지 않는다.

결론적으로 과학적 문헌에는 재생되지 않는다는 것을 입증하고 있습니다.

* 트리할로메탄 ( 발암물질 )제거능력

DIBROMOCHL OROMETHANE

BROMOCHL OROMETHANE 70~80% 제거

BROMOFORM OXIDATION

* 철분,망간,동 및 탁도 제거 능력


4464851

은동이온살균장치와 약품방식 비교


4464851

제품별 비교표


4464851

은동이온살균장치 모델 및 사양

  • Control Unit는 Digital 회로로 구성되어 있어 전자식으로 자동 운전하게 되어 있음

  • FlowCell 내부 이온방은 Silver – Copper 합금Bar로 구성되어 있음

  • FlowCell 외부 재질은 High Pressure PVC로 되어 있음

  • 사용전압 220V

  • 15 Volt, 4 Amper, 75 Watt

  • Silver Copper ppm Test Kit


4464851

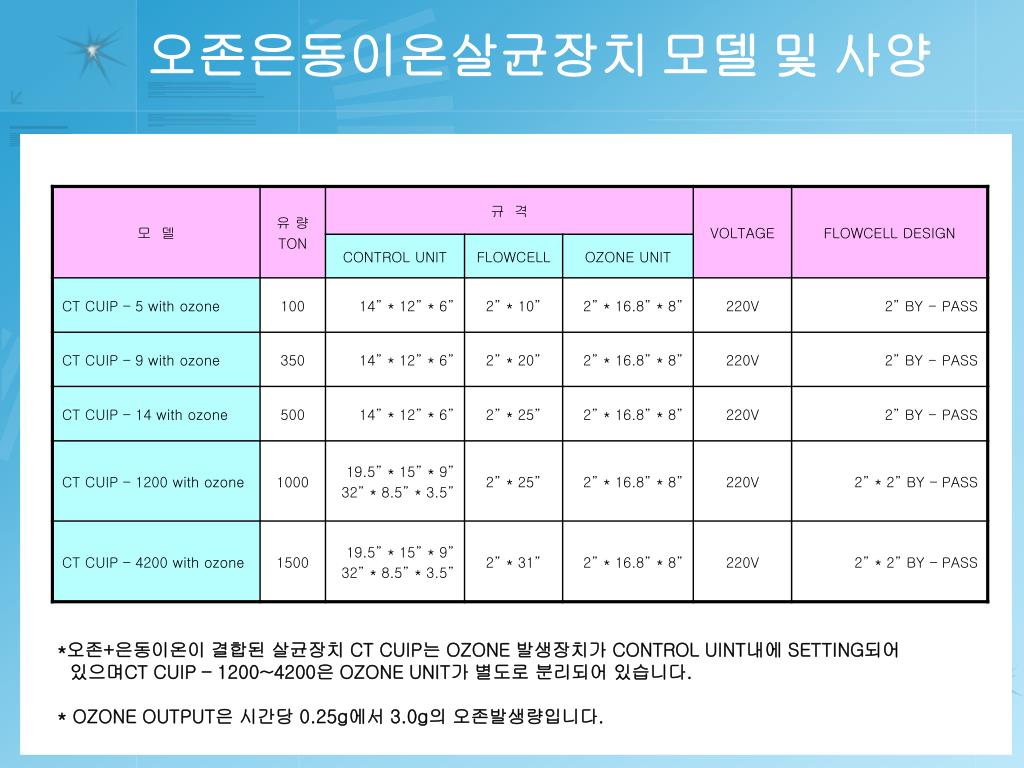

오존은동이온살균장치 모델 및 사양

*오존+은동이온이 결합된 살균장치 CT CUIP는 OZONE 발생장치가 CONTROL UINT내에 SETTING되어

있으며CT CUIP – 1200~4200은 OZONE UNIT가 별도로 분리되어 있습니다.

* OZONE OUTPUT은 시간당 0.25g에서 3.0g의 오존발생량입니다.


4464851

은동이온살균장치 운전지침서

  • 전원이 220V인지 확인한다.

  • 은동이온 살균장치는 Control Unit와 Flow Cell로 구성된다.

  • Control Unit에 적색(+)과 흑색(-)으로 된 연결선을 방향과 관계없이 Flow Cell 양단자에 연결한다.

  • Flow Cell은 배관에 By-Pass 형식으로 장착하여야 한다.(Main Valve 장착)

  • Flow Cell 내에 물의 흐름이 있어야 한다.(유량은 Valve로 조절한다)

  • Control Unit의 전원을 ON 한다.

  • 구리이온이 알맞게 풀리려면 2~3일정도 소요되며 농도에 따라 조절 한다.

  • 냉각탑 정지기간 중에는 은동 Cell을 세척하여 보관하여야하며 세척방법은 Flow Cell을 배관에서 분리하여 브러쉬로 표면에 붙은 이물질을 제거 후 재 장착하여 보관한다. 냉각탑 재 가동시에는 Test Kit를 이용하여

    은동이온의 농도를 조절하여 사용한다.

  • 구리이온의 농도는 0.4~0.8PPM을 기준으로 사용한다.(EPA 규정)

  • 구리이온의 농도는 구입시 들어있는 Test Kit로 측정하여야 한다.

  • 측정량에 따라 5단계 스위치 위치를 정한다.

  • 농도 측정 방법은 뒷면(TEST KIT 사용방법)을 참조하세요.

  • 농도가 조절이 되면 Control unit를 AUTO 스위치로 하고 사용한다.

  • 냉각탑 사용기간에 맞추어 기기를 작동하도록 한다.(타이머사용)


Test kit

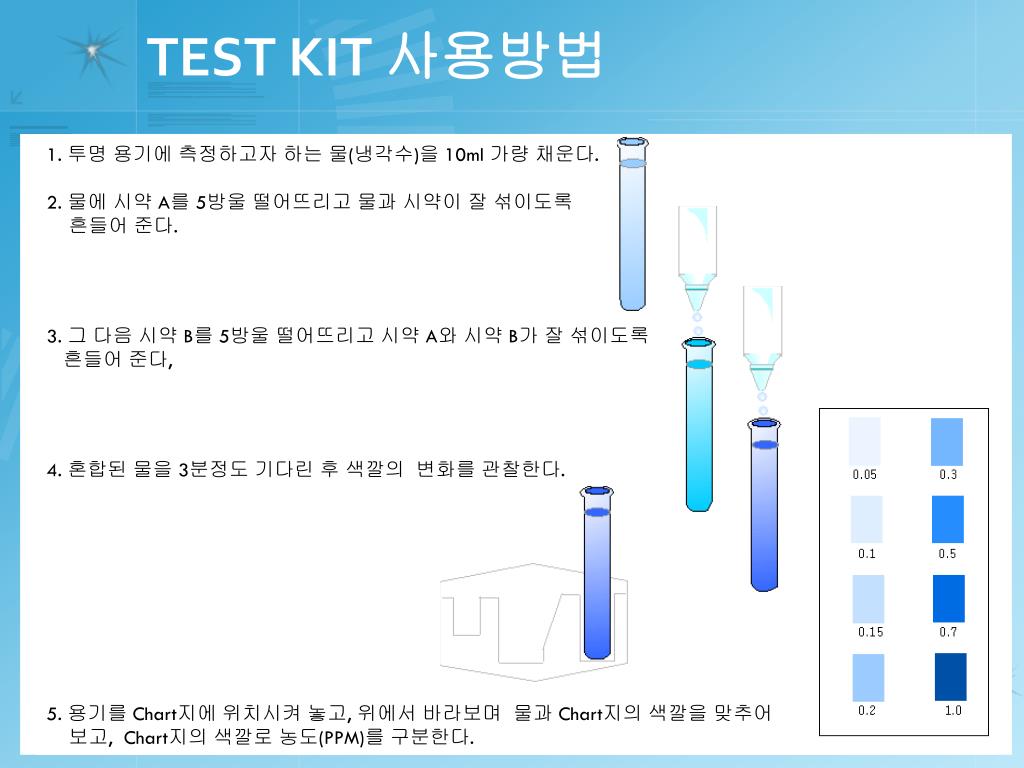

TEST KIT 사용방법

1. 투명 용기에 측정하고자 하는 물(냉각수)을 10ml 가량 채운다.

2. 물에 시약 A를 5방울 떨어뜨리고 물과 시약이 잘 섞이도록

흔들어 준다.

3. 그 다음 시약 B를 5방울 떨어뜨리고 시약 A와 시약 B가 잘 섞이도록

흔들어 준다,

4. 혼합된 물을 3분정도 기다린 후 색깔의 변화를 관찰한다.

5. 용기를 Chart지에 위치시켜 놓고, 위에서 바라보며  물과 Chart지의 색깔을 맞추어

보고, Chart지의 색깔로 농도(PPM)를 구분한다.


4464851

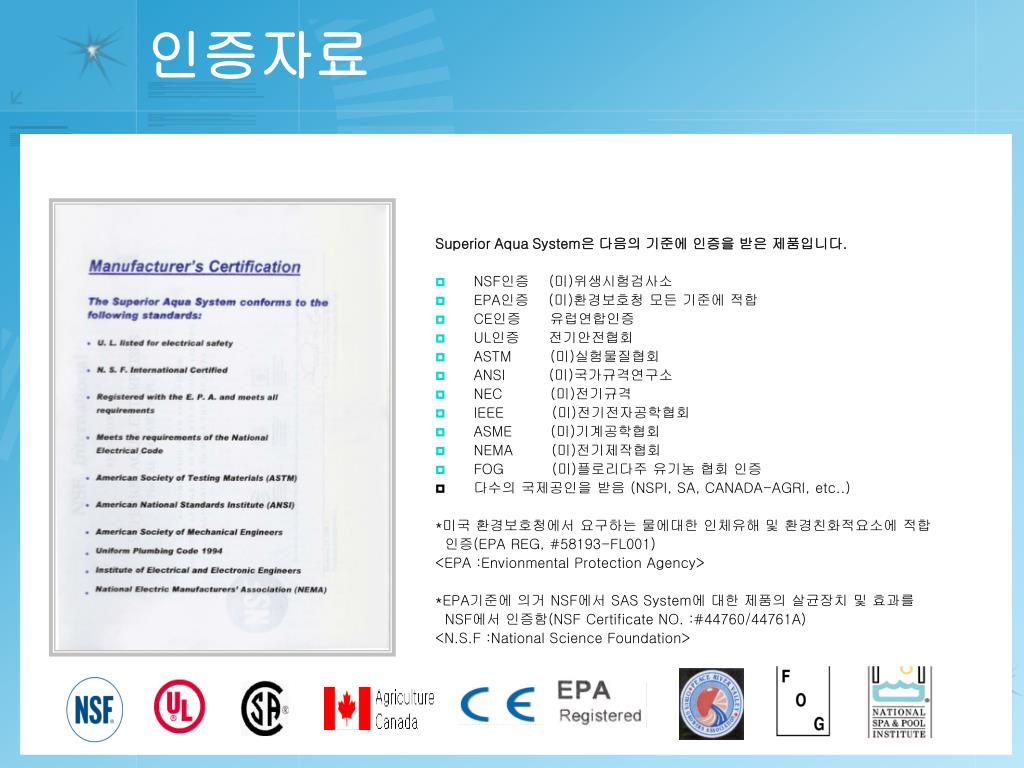

인증자료

Superior Aqua System은 다음의 기준에 인증을 받은 제품입니다.

  • NSF인증 (미)위생시험검사소

  • EPA인증 (미)환경보호청 모든 기준에 적합

  • CE인증 유럽연합인증

  • UL인증 전기안전협회

  • ASTM (미)실험물질협회

  • ANSI (미)국가규격연구소

  • NEC (미)전기규격

  • IEEE (미)전기전자공학협회

  • ASME (미)기계공학협회

  • NEMA (미)전기제작협회

  • FOG (미)플로리다주 유기농 협회 인증

  • 다수의 국제공인을 받음 (NSPI, SA, CANADA-AGRI, etc..)

    *미국 환경보호청에서 요구하는 물에대한 인체유해 및 환경친화적요소에 적합

    인증(EPA REG, #58193-FL001)

    <EPA :Envionmental Protection Agency>

    *EPA기준에 의거 NSF에서 SAS System에 대한 제품의 살균장치 및 효과를

    NSF에서 인증함(NSF Certificate NO. :#44760/44761A)

    <N.S.F :National Science Foundation>


4464851

인증자료
