  1. PULTRÜZYON YÖNTEMİ 1311110018 CİHAT OKTA 1311110073 YAVUZ ÜNAL 26.05.2014

  2. Pultrüzyon Üretim Yöntemi • Teknik anlamdapultrüzyonun tanımı; Takviye malzemesinin bir reçine matrisi ile birleştirilerek sıcak bir kalıptan çekilmesi ile profil imalat edilmesi yöntemidir. • Pullve Extrusion kelimelerinden türetilmiştir. • Endüstriyel olarak yaygın bir biçimde takviye malzemesi olarak cam elyafkullanılır. • Pultrüzyon(çekme) düşük maliyetli, yüksek hacimde üretime imkan veren, sürekli ve otomatik bir prosestir.

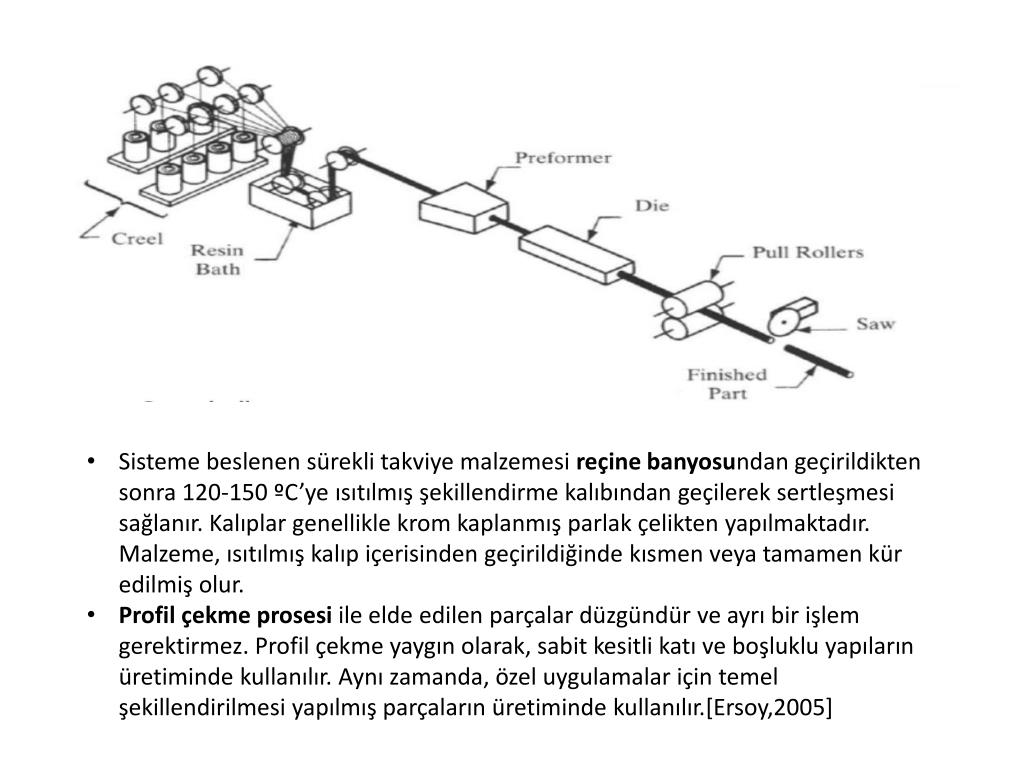

  3. Sisteme beslenen sürekli takviye malzemesi reçine banyosundan geçirildikten sonra 120-150 ºC’ye ısıtılmış şekillendirme kalıbından geçilerek sertleşmesi sağlanır. Kalıplar genellikle krom kaplanmış parlak çelikten yapılmaktadır. Malzeme, ısıtılmış kalıp içerisinden geçirildiğinde kısmen veya tamamen kür edilmiş olur. • Profil çekme prosesi ile elde edilen parçalar düzgündür ve ayrı bir işlem gerektirmez. Profil çekme yaygın olarak, sabit kesitli katı ve boşluklu yapıların üretiminde kullanılır. Aynı zamanda, özel uygulamalar için temel şekillendirilmesi yapılmış parçaların üretiminde kullanılır.[Ersoy,2005]

  4. Sürekli elyaf kullanılmasından dolayı takviye yönünde çok yüksek mekanik mukavemet elde edilir. • Enine yükleri karşılayabilmek için özel dokumalar kullanmak gerekmektedir.

  5. Seçilecek üretim yöntemi; takviye malzemesine (elyaf), matris malzemeye (reçine), parça şekline, istenen mekanik ve fiziksel özelliklere bağlı olarak değişim gösterir. Pultrüzyondakullanılan reçineler • Ortoftalikdoymamış polyester reçineler • İzoftalikdoymamış polyester reçineler • Akrilik reçineler • Poliüretan reçineler • Vinil ester reçineler • Epoksi reçineler • Fenolik reçineler

  6. Pultrüzyonda kullanılan takviye malzemeler • Cam elyafı • Cam elyaf fitil • Cam elyaf sürekli keçe • Cam elyaf dokumalar

  7. Karbon elyaf • Karbon elyaf fitil • Karbon elyaf dokumalar

  8. Aramid • Aramid elyaf fitil • Aramid dokumalar

  9. Avantajlar: • Pultrüzyon(çekme) düşük maliyetli,hızlı üretime imkan veren,sürekli ve otomatik bir prosestir. • Reçine oranı doğru bir şekilde kontrol edilebilir. • Fiberler iplik halinde kullanıldığı için daha ekonomiktir. • Düzgün liflerden oluşan,yüksek fiber hacimsel oranlarına sahip ürünlerin yapısal performansları yüksek olabilir. Dezavantajlar: • Sadece sabit kesitli parça üretimi ile sınırlıdır. • Isıtılmış kalıp kullanımı maliyeti arttırıcı bir faktördür. Uygulama Alanları: • Çeşitli sahalarda (ör;çatılarda) kiriş ve direk olarak,köprülerde,merdivenlerde,bina kafes sistemlerinde ve iskeletlerinde…

  10. Tabloda verilen bilgiler standart konstrüksiyon malzemelerine aittir. • Yapısal uygulamalar için en yaygın kullanılan malzemeler çelik, alüminyum ve tahtadır. Ancak, bazı uygulamalarda bu malzemeler, düşük spesifik ağırlığı ve terkibi (dayanıklılık ve aşınma direnci) gibi nedenlerle cam elyafı ile yavaş yavaş yer değiştirmektedir.

  11. Pultrüzyon yöntemiyle üretilen malzemeler

  12. • Esnektir, kırılmaz. Çarpma ve darbelere karşı dayanıklıdır. • İklim koşullarından etkilenmez.(-30 °C, +80 °C) • Montajı kolaydır. • Hafiftir. • Hurda değeri olmadığından çalınma riski yoktur. • İstenilen renkte üretilebilir. • Paslanmaz.

  13. KAYNAKLAR • http://dspace.trakya.edu.tr:8080/jspui/bitstream/1/535/1/%C3%9CM%C4%B0T%20H%C3%9CNER.pdf • http://makine.usak.edu.tr/uploads/14/komp5.pdf • http://www.mayaglobal.com.tr/mayatech/urunkatalogu.html
