Presentation Transcript

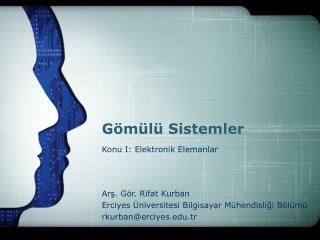

G m l sistemler

Gömülü Sistemler

Konu I: Elektronik Elemanlar

Arş. Gör. Rifat Kurban

Erciyes Üniversitesi Bilgisayar Mühendisliği Bölümü

[email protected]


Kapasit r

Gömülü Sistemler

Kapasitör

  • Kapasite, kapasitör, kondansatör

  • Elektrik şarjını depolar

  • Zamanlama devrelerinde kullanılır, çünkü kapasitenin dolması belli bir zaman alır

  • Değişen DC kaynakları yumuşatmak için kullanılır

  • Filtre devrelerinde kullanılır çünkü AC işaretleri geçirir, DC işaretleri durdurur


Kapasit r ii

Gömülü Sistemler

Kapasitör - II

  • Kapasitans: Kapasitörün depolayabileceği şarjın bir ölçüsüdür.

  • Farad ile ifade edilir ve F ile gösterilir.

  • 1F kapasite çok büyük bir değerdir o yüzden:

    • µ (mikro)10-6, 1000000µF = 1F

    • n (nano) 10-9, 1000nF = 1µF

    • p (pico) 10-12,1000pF = 1nF

  • Temelde iki çeşittir: kutuplu ve kutupsuz (polarised & unpolarised)


Kapasit r iii

Gömülü Sistemler

Kapasitör - III

Axial

  • Kutuplu kapasitörler genelde 1uF’dan büyük değerlere sahiptir

  • Devrelerde uygun yönde kullanılmalıdır aksi takdirde ...

  • Elektrolitik (axial, radial) ve tantalum çeşitleri vardır

  • Seçilirken üzerindeki voltaj değerine dikkat edilmelidir.

Radial

Devre sembolü

Tantalum


Kapasit r iv

Gömülü Sistemler

Kapasitör - IV

  • Kutupsuz kapasitörler genelde 1uF den daha küçük değerlere sahiptirler

  • Devrede kullanıldığı yön farketmez

  • Değişken kapasitör (variable) radyo devrelerinde kullanılır, 100pF - 500pF civarındadır.

  • Trimmer kapasitörler değişken kapasitörlerin ufaltılmış halleridir.

Kutupsuz Kapasiteler

Kutupsuz kap. devre sembolü

Değişken kap. devre sembolü

Trimmer kap. devre sembolü


Konnekt r ve kablolar

Gömülü Sistemler

Konnektör ve Kablolar

Battery clips

Crocodile (timsah)

Battery holder

PCB terminal (klemens)

Terminal block

DC power plug & socket

Coax plug & socket

4mm plug & sockets


Konnekt r ve kablolar ii

Gömülü Sistemler

Konnektör ve Kablolar - II

Jack plug & sockets

Phono plug & sockets

BNC plug & socket

DIN plug & sockets


Konnekt r ve kablolar iii

Gömülü Sistemler

Konnektör ve Kablolar - III

IDC haberleşme kon. (RJ45 , RJ11)

D konnektörler

Tek damarlı bakır kablo

Çok telli kablo

Haberleşme kabloları

Co-axial Kablo

Ekranlı kablolar (screened)


Diyot

Gömülü Sistemler

Diyot

  • Elektriğin sadece bir yönde akmasına izin verir, devre sembolündeki okun ucu elektriğin akma yönüdür, valflerin elektriksel versiyonu olarak düşünülebilir

  • Elektrik enerjisi geçiş yaparken küçük bir miktar enerji harcar buna Forward Voltage Drop adı verilir ve silikon diyotlar için 0.7V civarındadır.

  • İdeal diyota ters voltaj uygulandığı zaman iletim olmaz ancak gerçek diyotlar çok küçük miktarlarda akım sızdırır ve bu değer çoğunlukla ihmal edilir. Pek çok diyodun maximum reverse voltage’ı yüksektir (50V) ancak bu değer aşılırsa diyot delinir ve iletken hale geçer (breakdown).

Örnek diyotlar

Devre sembolü


Diyot ii

Gömülü Sistemler

Diyot - II

  • Devrede kullanırken yöne dikkat edilmelidir. Anod (+), katod (-)

  • İşaret diyotları 100mA güce dayanırlar (1N4148)

  • Doğrultma diyotları güç kaynağı devrelerinde kullanılır, 1A-3A gibi güçlere dayanırlar (1N4001, 1N5401)

  • Zener diyotlar sabit bir voltaj elde etmek için kullanılır. Diyotun bozulmadan breakdown çalışması için tasarlanmıştır, devrede ters kullanılır.

  • Schottky diyotların FVD çok düşüktür ve anahtarlama hızı çok yüksektir. (1N5817)

Diyodun yönleri

Zener diyot

Şotki diyot


Led i k yayan diyot

Gömülü Sistemler

LED (Işık yayan diyot)

  • Üzerinden elektrik enerjisi geçtiği zaman led ışık verir.

  • Devrede kullanırken anot (+) ve katod(-) yönüne dikkat etmek gerekir, genelde uzun bacaklı pin anottur.

  • Direnç olmadan kesinlikle LED üzerinden akım geçirmeyin.

  • Kullanılacak direnç R = (VS - VL) / I formülü ile belirlenir. VS: kaynak voltajı, VL: led voltajı (genelde 2V’tur ancak mavi ledlerde 4V olur).

  • Led’lerin renkleri imal edildikleri yarı-iletken ile ilgilidir.

Led test devresi


Led ii

Gömülü Sistemler

LED - II

  • LED’leri daha verimli kullanmak için seri bağlayabilirsiniz ancak kullanılacak direnci verilen formüle göre tekrar hesaplamanız gerekir.

  • LED’leri paralel bağlamaktan kaçınınız, her bir LED’in kendine ait bir direnci olmalıdır.


Led iii

Gömülü Sistemler

LED - III


Led iv

Gömülü Sistemler

LED - IV

  • LED displays


G m l sistemler

Gömülü Sistemler

Röle

  • Elektrikle kontrol edilebilen anahtardır

  • Röle bobininden geçen elektrik akımı manyetik alan oluşturur ve manivelayı hareket ettirir ve böylece anahtar açılıp kapanmış olur

  • Röleler bir devrenin başka bir devreyi anahtarlaması için de kullanılır. Örneğin düşük voltaj ile çalışan bir devre, 220V AC bir devreyi röle ile kontrol edebilir.

  • İki devre arasında herhangi bir elektriksel bağlantı yoktur. Aradaki bağlantı tamamen manyetik ve mekaniktir.

  • Rölenin bobinlerinin manyetiklenerek kontakları çekebilmesi için en az 100mA civarında akıma ihtiyacı vardır.

  • # COM = Common, ortak pin.

  • # NC = Normally Closed, kontak kapalıyken COM’a bağlıdır.

  • # NO = Normally Open, kontak açıkken COM’a bağlıdır


R le ii

Gömülü Sistemler

Röle - II

  • Pek çok entegre devre 100 mA akımı sağlayamaz. O yüzden transistör yardımıyla entegre çıkışındaki küçük akımlar yükseltilerek röleler sürülebilir.

  • Röle bobininde yüksek voltajlar meydana gelir ve spike adı verilen gürültüler oluşur. Ters yöne doğru sızan bu akım ve voltajlar entegre ve transistörün zarar görmesine neden olabilir, bu yüzden bir koruma diyotu kullanılır (ters komitasyon diyotu). 1N4148 gibi işaret diyotları uygun seçimdir.


R le iii

Gömülü Sistemler

Röle - III

  • Röle seçerken; fiziksel boyutla ve pin dizilimine, bobin voltajına, bobin direncine, anahtarlama oranına (5A at 24V DC) dikkat edilmelidir.

  • Röleler gibi transistörlerde elektriksel olarak kontrol edilebilen anahtarlardır.

  • Rölelerin avantajları : AC ve DC’yi anahtarlayabilir, transistör sadece DC. Yüksek voltajları anahtarlayabilir. Büyük akımları anahtarlayabilir (>5A). Aynı anda birden fazla kontağı çekebilir.

  • Dezavantajları: Küçük akımları anahtarlamak için çok hantal ve büyüklerdir. Anahtarlama süreleri transistörlere göre uzundur. Röleler anahtarlama için daha fazla güç harcarlar. Röleler pek çok entegrenin sağladığı miktardan daha fazla akım çekerler, bu yüzden harici bir transistör ile sürmek gerekir.


Diren

Gömülü Sistemler

Direnç

  • Elektrik akımına karşı bir direnç gösteren elemandır. Örneğin LED’e bağlı bir seri direnç ile LED üzerinden geçecek akım sınırlanır.

  • Birimi ohm’dur. Kilo ve Mega olarak üst katları kullanılır. 220R, 4K7, 1M3.

  • Direncin değerini okurken, ilk halka birinci basamak, ikinci halka ikinci basamak, üçüncü halka kaç sıfır olacağı, dördüncü halka da hata toleransını belirtir.

Devre sembolü


Anahtarlar

Gömülü Sistemler

Anahtarlar

(ON)-OFF Push-to-make = SPST

ON-OFF Single Pole Single Throw

ON-(OFF) Push-to-break = SPST

Toggle

Rocker

Slide

Dual ON-OFF

Double Pole, Single Throw = DPST

ON-ONSingle Pole, Double Throw = SPDT


Anahtarlar ii

Gömülü Sistemler

Anahtarlar - II

Push-Push Switch

(e.g. SPST = ON-OFF)

Dual ON-ON

Double Pole, Double Throw = DPDT

Microswitch

(usually SPDT = ON-ON)

Tilt Switch (SPST)

Reed Switch (usually SPST)

Multi-way Switch

Keyswitch


Transist r

Gömülü Sistemler

Transistör

  • Akımı kuvvetlendirmek için kullanılır. Ör: Bir entegrenin bir lamba veya röle gibi fazla akım çeken bir cihazı çalıştırması için transistörden faydalanılır. Akım kazancı ß veya hFE ile gösterilir.

  • Anahtarlama elemanı olarak kullanılır.


Transist r ii

Gömülü Sistemler

Transistör - II

NPN test devresi

Transistör kılıfları


Transist r iii

Gömülü Sistemler

Transistör - III


De i ken diren

Gömülü Sistemler

Değişken Direnç

  • Wiper yardımıyla ayarlanabilen dirençlerdir.

  • 2 uçlu olanlara reosta, 3 uçlu olanlarada potansiyometre adı verilir.

  • 3 uçlu olanların minyatür olanlarına ise trimpot (preset) adı verilir.


Entegreler

Gömülü Sistemler

Entegreler

  • Integrated Circuits (IC)

  • Silikondan imal edilen, kılıf içersinde çok kompleks devreleri içeren entegrelerdir.

  • Datasheet’ler entegrelerin katalog bilgilerini içerir. Pinlerin ne işe yaradığı, entegrenin katalog bilgileri ve bazı örnek devreler içerir.


Entegre ii

Gömülü Sistemler

Entegre - II

  • Bir entegrenin bacağının çıkış gücü sink ve source olmak üzere iki çeşittir.

  • Diyot kullanarak entegre I/O’ları birleştirilebilir.


Entegre iii

Gömülü Sistemler

Entegre - III

  • 8-pinli 555 timer engtegresi zamanlama uygulamalarında çok popülerdir. 3 nolu çıkış pini sink & source 200 mA akım verebilir. Bu değer LED, röle ve küçük lambaları yakmak için idealdir.

  • 556 entegresi ise 14-pinlidir ve iki adet bağımsız timer içerir.


Entegre iv

Gömülü Sistemler

Entegre - IV

  • Lojik entegreler, lojik kapılar, flip-floplar, shift register’lar ve sayıcılar gibi pek çok uygulamayı içerirler. Pin yapılarına göre 4000 serisi ve 74 serisi olmak üzere iki ana grupta incelenirler.

  • Yeni projeler için 74HC serisi en popüler olanıdır (2V-6V). 4000 serisi 6V ve üzeri uygulamalarda kullanılır. 74LS ve 74HCT serisi ise sadece 5V ile çalışır.


Di er elemanlar

Gömülü Sistemler

Diğer Elemanlar

Termistör = ısı ile direnci

değişen eleman

Buzlu su = 12Kohm,

Oda sıcaklığı = 5Kohm,

Kaynar su = 400 ohm

LDR (Light Dependent Resistor)

Karanlık=1Mohm Aydınlık=100ohm

İndüktör, birimi Henry’dir. Tuned devrelerde kullanılır. DC işaretleri geçirirken AC işaretleri bloke eder.

Bu haliyle kapasitörün tersi gibidir.

Buzzer

Hoparlör
