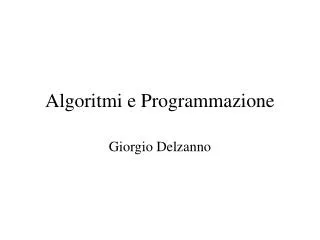

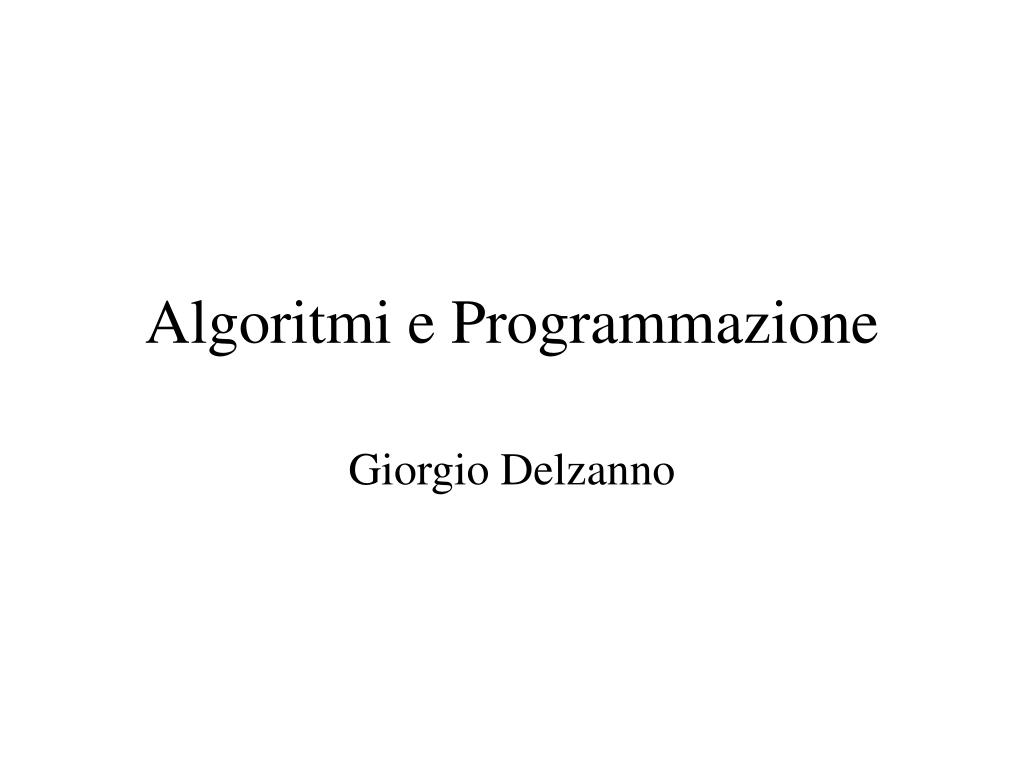

  1. Algoritmi e Programmazione Giorgio Delzanno

  2. Algoritmi e Programmi • Algoritmo=Successione di operazioni elementari che possono essere eseguite da un calcolatore • Programma = Algoritmo codificato nel linguaggio di calcolatore • Linguaggio macchina = Basato sul set di istruzioni della macchina, rappresentato da sequenze di 0 e 1 • Linguaggio di alto livello = Linguaggio più vicino al linguaggio naturale, rigoroso e non ambiguo

  3. Istruzioni di un calcolatore • Le istruzioni di un linguaggio macchina servono a gestire registri, memoria, e le capacità logico-matematiche della ALU. • Istruzione macchina = sequenza di 0,1 • Es.: l’operazione ‘loadAind’ (es. 01 0001) carica il contenuto della cella di memoria con indirizzo ind nel registro A(loadA=codice dell’istruzione)

  4. Linguaggi di Programmazione • Invece di codificare algoritmi in linguaggi macchina si utilizzano linguaggi ad alto livello • Le istruzione dei linguaggi ad alto livello sono facilmente comprensibili ai programmatori. • Compilatore: (programma che) traduce automaticamente un programma ad alto livello in linguaggio macchina

  5. LP: Un Linguaggio Didattico di Programmazione • Vedremo il funzionamento delle istruzioni fondamentali di un linguaggio di programmazione • Utilizzeremo un linguaggio semplificato che chiameremo LP • Utilizzeremo il linguaggio per programmare il funzionamento di un calcolatore astratto con struttura semplificata

  6. Calcolatore Astratto Bus x 3 . . . . y 4 CPU t mare Input Output . . . Memoria

  7. Calcolatore astratto • CPU: componente di calcolo • Memoria centrale: sequenza di celle di memorie • Input: sequenza di dati in input (ad es. da un file, terminale, ecc.) • Output: sequenza di dati in output

  8. Nozione di Variabile • Come si indirizzano le celle di memoria? • Invece di usare gli indirizzi fisici utilizziamo dei nomi simbolici (es., x, y, nome,...) che vengono mappati in indirizzi fisici attraverso la fase di compilazione • Le variabili vanno dichiarate all’inizio del programma (celle diverse, nomi diversi) • Valore di una variabile = contenuto corrente della cella di memoria associata alla variabile

  9. Nozione di Costante • Per esprimere direttamente valori prefissati • (cioè che non devono essere modificati dal programma) si utilizzano le costanti • Una costante è una rappresentazione simbolica di un numero, stringa, ecc. • Ad esempio, 1, ‘ciao’, 3.14, ecc. • Il set di costanti disponibile dipende dal linguaggio di programmazione

  10. Espressioni • Le espressioni servono per rappresentare calcoli a livello simbolico • Un’espressione può coinvolgere nomi di variabili, costanti, operatori aritmetico-logici, ecc • Es: 3+4, x+y-1 (dove x è una variabile), x>0 and y>1

  11. Programma LP • La sintassi astratta di un programma LP consiste di due blocchi • Dichiarazione di variabili: • x: intero, y:stringa, z: numero reale, ecc. • Sequenza di istruzioni racchiusa tra le parole chiave begin …. end e separate dal punto e virgola ‘;’

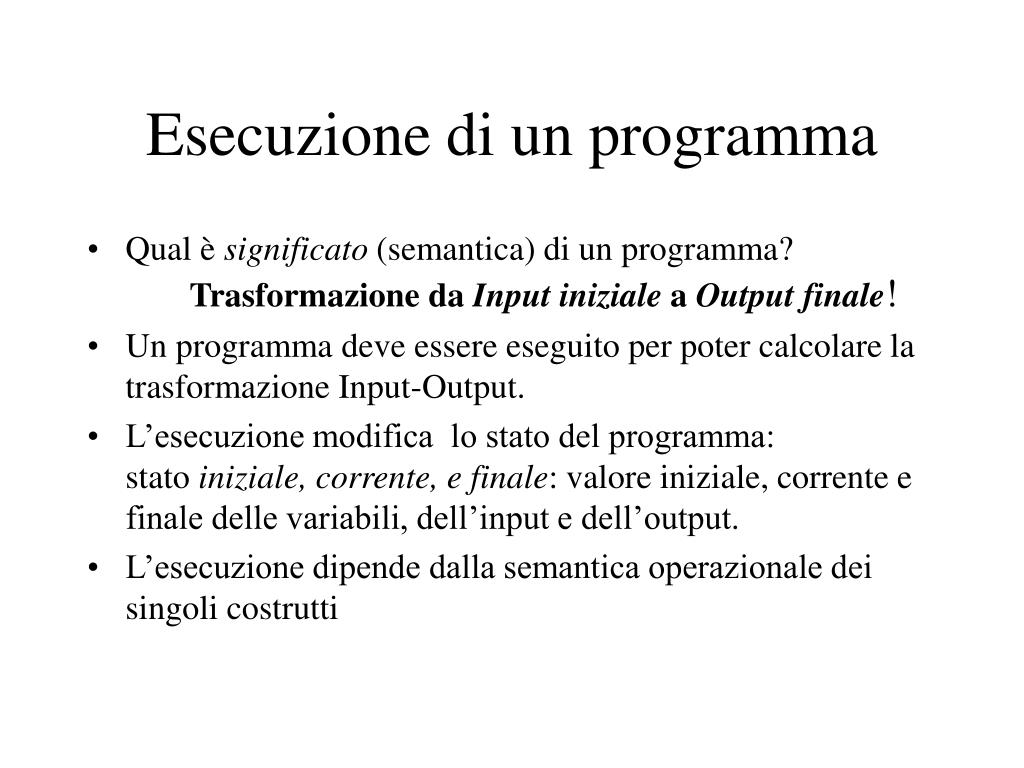

  12. Esecuzione di un programma • Qual è significato (semantica) di un programma?Trasformazione da Input iniziale a Output finale! • Un programma deve essere eseguito per poter calcolare la trasformazione Input-Output. • L’esecuzione modifica lo stato del programma:stato iniziale, corrente, e finale: valore iniziale, corrente e finale delle variabili, dell’input e dell’output. • L’esecuzione dipende dalla semantica operazionale dei singoli costrutti

  13. Lettura e scrittura • Servono per leggere e scrivere il valore di una variabile dall’input o sull’output (ad es. lettura da tastiera e scrittura su video) • Assumiamo che input e output siano liste di valori • write(Variabile): aggiunge il valore corrente della Variabile all’output; • read(Variabile): toglie il primo valore della lista input e lo assegna alla Variabile.

  14. Esempio 1 • Programma che legge una stringa e la scrive sul video:var s: stringabeginread(s);write(s);end.

  15. Esecuzione del programma 1 • Si utilizza una sola cella di memoria chiamata ‘s’ • Inizialmente: • valore(s)=indefinito; input=‘ciao’, ‘mare’, …; output=vuoto • Dopo read(s): • valore(s)=‘ciao’, input=‘mare’,…. • Dopo write(s): • valore(s)=‘ciao’,….,output=‘ciao’ • Semantica: trasformazione identica da I-O

  16. Assegnamento • Si utilizza per assegnare il valore corrente (cioè valutata nello stato corrente del programma) di un’espressione ad una variabile • L’assegnamento cambia il valore della variabile • Sintassi: • Variabile := Espressione, se nello stato corrente l’espressione si valuta in val allora ‘valore(Variabile)=val’, dopo l’esecuzione dell’assegnamento

  17. Esempio Valutazione Assegnamento • Es. x:=x+1 • L’espressione x+1 va valutata nello stato corrente. • Il risultato dell’espressione viene assegnato nuovamente ad x. • Se valore(x)=2 prima dell’esecuzione, valore(x)=3 dopo l’esecuzione

  18. Esempio 2 • Leggere due numeri, calcolare e stampare la loro sommavar x,y,somma: numero intero;beginread(x);read(y); somma:=x+y;write(somma);end.

  19. Istruzione condizionale • Sintassi:ifCondizionethenLista IstruzionielseLista Istruzioni • Condizione = espressione Booleana (con valore vero o falso) • Se la condizione si valuta in vero si esegue ramo then, altrimenti si esegue il ramo else

  20. Diagramma di flusso Istruzioni FALSO VERO COND Istruzioni Istruzioni Istruzioni

  21. Esempio 3 • Calcolare e stampare il massimo tra 2 valori letti in input • Algoritmo informale:leggo(x), leggo(y) se x>y stampo(x) altrimenti stampo(y)

  22. Programma per esempio 3 • var x,y:numero intero;beginread(x);read(y);if x>y thenwrite(x)elsewrite(y); end

  23. Istruzione ciclica • SintassiwhileCondizionedoLista Istruzioniend • Lista Istruzioni viene eseguita fintantochè Condizione si valuta in vero • Quando Condizione si valuta in falso si passa all’istruzione seguente nel programma

  24. Diagramma di flusso Istruzioni FALSO COND VERO Istruzioni Istruzioni

  25. Esempio 4 • Problema: leggere K, e quindi calcolare la somma di K valori letti dall’input • Devo memorizzare K, la somma, e i valori letti V1,V2,…,VK • Poiche uso ogni Vi una sola volta, mi bastano 3 variabili: K, x ed S • x manterrà il valore Vi corrente • Algoritmo informale:leggo K, inizializzo S con 0 per tutti i valori da V1 a VK, leggo(x) sommo x a S (S=S+x) stampo S

  26. Programma per l’esempio 4 • var K, x, somma: numero intero;beginread(K); somma:=0;while K>0 doread(x); somma:=somma+x; K:=K-1;endw;write(somma); end

  27. Esecuzione del while • Inizialmente: val(x),val(K)=indefiniti,val(somma)=0. • Leggo il valore 3: val(K)=3 • Poiché val(K)>0, entro nel ciclo. • Leggo il primo valore in input V1 su cui fare la somma e lo memorizzo in x. • Calcolo somma=somma+x, e decremento K. • Cioè dopo l’esecuzione delle istruzioni dentro il ciclo val(x)=3,val(somma)=3, val(K)=2 • Proseguo con il ciclo fino a che val(K)=0. • A tal punto esco dal ciclo e scrivo il valore finale di somma

  28. Esempio 5 • Calcolare il massimo comun divisore tra due numeri interi letti da input, utilizzando l’algoritmo di Euclide: • mcd(m,n)=m=n se n=M • mcd(m,n)=mcd(m-n,n) se m>n • mcd(m,n)=mcd(m,n-m) se n>m

  29. Algoritmo di Euclide • Leggo m and n • (*) Fino a che m diverso da n, • se m>n allora sottraggo n ad m • se n>m sottraggo m ad n • torno a (*) • Quando m=n stampo, ad es, n

  30. Programma esempio 5 • var m,n: numero intero;beginread(m);read(n);whilenot(m=n) doif m>n then m:=m-n else n:=n-m;endw;write(n); (Nota: a questo punto n=m!) end

  31. Strutture dati complesse • Oltre a variabili di tipo intero,stringa, ecc può essere molto utile utilizzare dati strutturati (ad es. liste, insiemi, ecc) • Molti linguaggi di programmazione forniscono vari tipi di dato quali • array, • record, • liste • Vediamo alcuni esempi nel nostro linguaggio LP

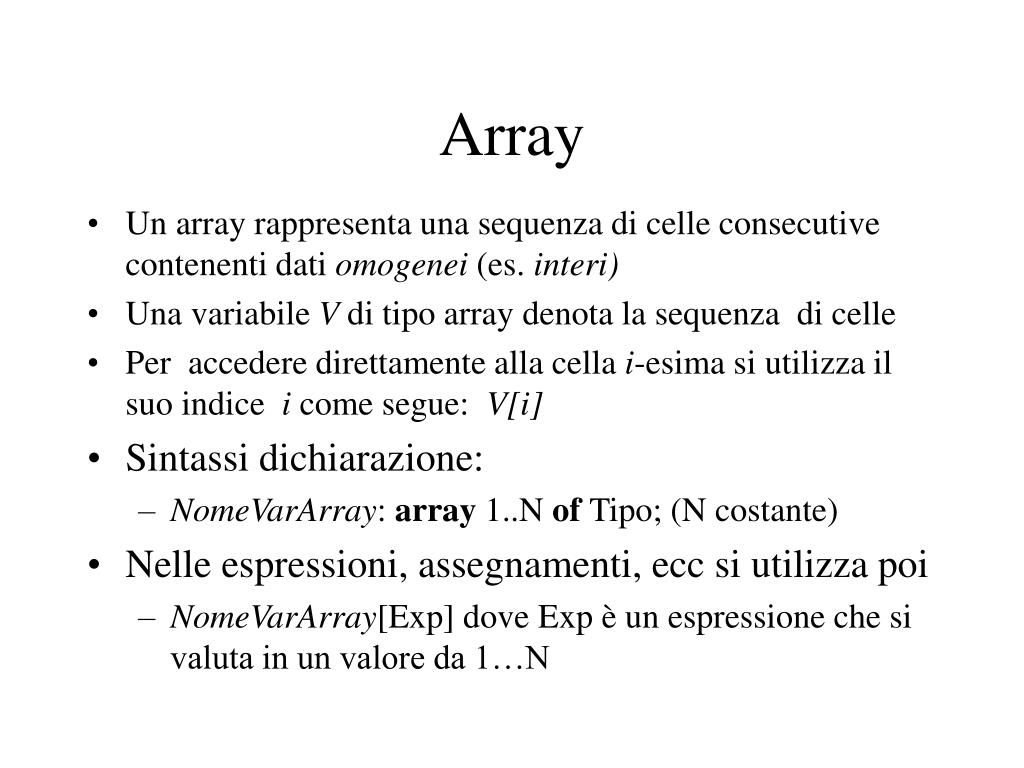

  32. Array • Un array rappresenta una sequenza di celle consecutive contenenti dati omogenei (es. interi) • Una variabile V di tipo array denota la sequenza di celle • Per accedere direttamente alla cella i-esima si utilizza il suo indice i come segue: V[i] • Sintassi dichiarazione: • NomeVarArray: array 1..N of Tipo; (N costante) • Nelle espressioni, assegnamenti, ecc si utilizza poi • NomeVarArray[Exp] dove Exp è un espressione che si valuta in un valore da 1…N

  33. Esempio uso array • Leggere 3 valori e memorizzarli in un array • var A : array 1..3 of intero; i : intero;i := 1;while i<4 do read(A[i]); i:=i+1;endw;

  34. Esempio 6 • Leggere K=<10 valori e stamparli in ordine inverso • Dobbiamo leggere V1,…,VK, ,memorizzarli e poi stamparli in ordine VK,…,V1 • Usiamo un array A di N>K posizioni per memorizzare i dati in input • Dopo aver memorizzato i dati, li scriviamo scorrendo l’array dall’indice K all’indice 1

  35. Programma per esercizio 6 • var A : array 1..10 of intero; i,K : intero;read(K);i := 1;while i=<K do read(A[i]); i:=i+1;endw;i:=K;while i>0 do write(A[i]); i:=i-1;endw;

  36. Record • Tipo di dato per gestire dati strutturati di tipo eterogeneo; ogni dato viene chiamato campo del record • Sintassi: Variabile: record Campo-1:Tipo1; … Campo-N:TipoN; end • Per accedere ai campi di un record si utilizza: Variabile.Campo-i (rappresenta l’i-esimo campo)

  37. Esempio di record • Dati anagrafici • var Punto:record x,y:numero end; z:intero;Punto.x=3;Punto.y=2;z:=Punto.x*Punto.y;

  38. Compilazione

  39. Compilatore e loader • Un compilatore è un programma che traduce un programma scritto in linguaggio ad alto livello in un programma scritto in linguaggio macchina • Un compilatore produce quindi un programma eseguibile (.exe in Windows) • Il loader è il programma che carica un programma in linguaggio macchina in memoria principale (e quindi mappa indirizzi logici in indirizzi fisici)

  40. Come funziona la compilazione • Un compilatore (che abbia anche la funzione di loader) deve • riconoscere la sintassi del linguaggio ad alto livello • associare uno spazio in memoria principare per poter gestire le variabili dichiarate nel programma • tradurre i costrutti di alto livello in sequenze di istruzioni in linguaggio macchina

  41. Compilazione dichiarazioni variabili • Dato un programma LP P costituito da una parte di dichiarazione di variabili D e da un sequenza di istruzioni L, il compilatore • associa alle variabili in D delle celle di memoria RAM • associa alle istruzioni in L delle istruzioni in linguaggio macchina

  42. Dichiarazioni • Consideriamo le dichiarazionivar x1,x2,....,xn:integer; • Ad ogni variabile associamo una cella di memoria • x1  RAM[C1] • x2  RAM[C2] • .... • C1, C2, ... dipende dalla lunghezza del programma

  43. Assegnamento • L’assegnamento x:=x+1; viene tradotto come segue • Caricare il contenuto della cella di RAM associata alla variabile x nell’accumulatore • Incrementare il contenuto dell’accumulatore • Spostare il contenuto dell’accumulatore nella cella di RAM associata ad x

  44. Assegnamento • Se x  RAM[Cx] allora x:=x+1 viene tradotto come LOAD Cx INC MOVE Cx

  45. Assegnamento • L’assegnamento x:=y+1; viene tradotto come segue • Caricare il contenuto della cella di RAM associata alla variabile y nell’accumulatore • Incrementare il contenuto dell’accumulatore • Spostare il contenuto dell’accumulatore nella cella di RAM associata ad x

  46. Assegnamento • Se x  RAM[Cx] • E y RAM[Cy] • allora x:=y+1 viene tradotto come LOAD Cy INC MOVE Cx

  47. Condizionale • Come si traduce il seguente costrutto? • if (x=0) then x:=y+1 else x:=x-1

  48. Condizionale Per compilare if (x=0) then x:=y+1 else x:=x-1 dobbiamo • Caricare la cella di RAM associata ad x nell’accumulatore • Se il contenuto dell’accumulatore è zero • Carichiamo la cella associata ad y nell’accumulatore • Incrementiamo di uno l’accumulatore • Spostiamo il contenuto dell’accumulatore nella cella associata ad x • Altrimento decrementiamo l’accumulatore e poi spostiamo il contenuto dell’accumulatore nella cella associata ad x

  49. Codice macchina Dati x –> RAM[Cx] e y  RAM[Cy] e if (x=0) then x:=y+1 else x:=x-1 LOAD Cx TST L DEC GOTO M L: LOAD Cy INC M: MOVE Cx dove L e M sono due etichette

  50. Ciclo • Come si traduce il seguente costrutto? while (x>0) do y:=y+1; x:=x-1; end;
