제 7 장 시스템 버스 , I/O 및 인터럽트

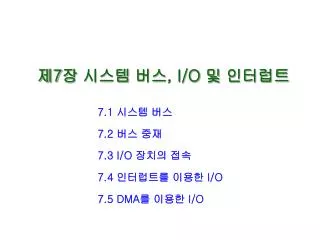

1. 제7장 시스템 버스, I/O 및 인터럽트 7.1 시스템 버스 7.2 버스 중재 7.3 I/O 장치의 접속 7.4 인터럽트를 이용한 I/O 7.5 DMA를 이용한 I/O

2. 7.1 시스템 버스 (system bus) • 컴퓨터시스템의 구성 요소들(CPU, 기억장치, I/O 장치들)을 상호 연결해주는 중심 통로 Computer Architecture

3. 7.1.1 시스템 버스의 조직 • 버스(bus) : 구성 요소들간에 교환할 각종 정보들을 전송하는 선(line) 들로 구성 • 버스 선의 수 • 한 번에 전송하는 데이터 비트들의 수, 기억장치 주소 비트들의 수 및 제어 신호들의 수에 따라 결정됨 • 소형 컴퓨터 : 50 ∼ 100 개의 신호선들 사용 • 중대형급 시스템 : 100 개 이상의 신호선들 사용 Computer Architecture

4. 기능에 따른 버스의 종류 • 데이터 버스(data bus) • 시스템 요소들 사이에 데이터를 전송하는 데 사용되는 선들의 집합 • 양방향 전송(bidirectional transfer) • 버스 폭(선들의 수) = CPU와 기억장치 사이에 한 번에 전송되는 비트 수 • 주소 버스(address bus) • CPU가 기억장치로 (또는 기억장치로부터) 데이터 쓰기 (또는 읽기) 동작을 할 때, 해당 기억장소를 지정하는 주소를 전송하기 위한 선들의 집합 • 단방향 전송(unidirectional transfer) : CPU 기억장치 및 I/O 제어기 • 주소 버스의 비트 수에 의해 시스템에 접속될 수 있는 전체 기억장치 용량이 결정됨 • 직접 주소지정 할 수 있는 기억장소의 단위 : 바이트(byte) 혹은 단어(word) • 제어 버스(control bus) • CPU와 기억장치 및 I/O 장치 사이에 제어 신호들을 전송하는 선들의 집합 Computer Architecture

5. 주소 버스의 폭(비트 수)에 따른 기억장치 용량 예 • 주소 버스 = 16비트 인 경우 • 주소지정 가능한 최대 기억장소들의 수 = 216 = 65,536(64K) 개 • 바이트 단위 주소 지정일 경우 최대 기억장치 용량 = 64 Kbyte • 주소 버스 = 24비트 인 경우 • 최대 224 = 16,777,216(16M) 개 • 바이트 단위 주소 지정일 경우 최대 기억장치 용량 = 16 Mbyte Computer Architecture

6. 제어 버스 • 기억장치 및 I/O 장치와의 데이터 교환을 위한 제어신호들 • 기억장치 쓰기(memory write) 신호 : 버스에 실린 데이터를 주소가 지정하는 기억장소에 저장되도록 하는 제어 신호 • 기억장치 읽기(memory read) 신호 : 주소가 지정하는 기억장소의 내용을 읽어서 버스에 실리게 하는 제어 신호 • I/O 쓰기(I/O write) 신호 : 버스에 실린 데이터를 지정된 I/O 장치로 출력되게 하는 제어 신호 • I/O 읽기(I/O read) 신호 : 지정된 I/O 장치로부터 데이터를 읽어서 데이터 버스에 실리게 하는 제어 신호 • 버스 중재를 위한 제어신호들(이 신호들의 집합을 중재 버스라고도 부름) • 인터럽트 메커니즘을 위한 제어신호들(이 신호들의 집합을 인터럽트 버스라고도 부름) Computer Architecture

7. 중재 버스(arbitration bus) • 버스 마스터(bus master): 시스템 버스에 접속되는 요소들 중에서 버스 사용의 주체가 되는 요소들 (예: CPU, 기억장치 모듈, I/O 제어기, 등) • 버스 중재 (bus arbitration): 시스템 버스에 접속된 두 개 또는 그 이상의 버스 마스터들이 동시에 버스를 사용하고자 할 때 순서대로 한 개의 마스터씩 버스를 사용할 수 있게 해주는 동작 • 중재 버스: 버스 중재를 위한 신호 선들의 집합 • 버스 요구(bus request) 신호:버스 마스터가 버스 사용을 요구했음을 알리는 신호 • 버스 승인(bus grant) 신호: 버스 사용을 요구한 마스터에게 사용을 허가하는 신호 • 버스 사용중(bus busy) 신호: 현재 버스가 사용되고 있는 중임을 나타내는 신호 Computer Architecture

8. 인터럽트 버스(interrupt bus) • 인터럽트 메커니즘을 위한 제어 신호선들의 집합 • 인터럽트 요구(interrupt request) 신호 : I/O 장치가 인터럽트를 요구했음을 알리는 신호 • 인터럽트 확인(interrupt acknowledge) 신호 : CPU가 인터럽트 요구를 인식했음을 알리는 신호 • 그 이외의 제어신호들 • 버스 클록(bus clock) 신호: 동기식 버스에서 버스 동작들의 시작 시간을 일치시키기 위하여 제공되는 공통 클록 신호 • 리셋(reset) 신호: 모든 시스템 요소들의 동작을 초기화시키는 신호 Computer Architecture

9. 버스 대역폭(bus bandwidth) • 버스의 속도를 나타내는 척도로서, 단위 시간당 전송할 수 있는 데이터 양을 나타내며, 버스 클록의 주기에 의해 결정 [예] 버스 클록의 주기: 50 ns (클럭 주파수: 20 MHz) 데이터 버스의 폭: 64 비트(8 바이트)  버스 대역폭 = 8 byte / (50 × 10-9 sec) = 160 [Mbytes/sec] (즉, 이 버스를 통하여 초당 1억 6천 바이트의 데이터 전송 가능) Computer Architecture

10. 7.1.2 시스템 버스의 기본 동작 • 쓰기 동작(write operation) 순서 • 버스 마스터가 버스 사용권 획득 • 버스를 통하여 주소와 데이터 및 쓰기 신호 전송 • 읽기 동작(read operation) 순서 • 버스 마스터가 버스 사용권 획득 • 주소와 읽기 신호를 보내고, 데이터가 전송되어 올 때까지 대기 • 버스 동작의 타이밍에 따른 버스의 분류 • 동기식 버스(synchronous bus) : 시스템 버스에서 모든 버스 동작들이 공통의 버스 클럭을 기준으로 발생 • 비동기식 버스(asynchronous bus) : 버스 동작들의 발생 시간이 관련된 다른 버스 동작의 발생 여부에 따라 결정 Computer Architecture

11. 동기식 버스와 비동기식 버스의 시간 흐름도 Computer Architecture

12. 동기식 / 비동기식 버스의 비교 • 동기식 버스 [장점] 인터페이스 회로 간단 [단점] 버스 클럭의 주기가 가장 오래 걸리는 버스 동작의 소요 시간을 기준으로 결정되므로, 클럭 주기보다 더 짧은 시간이 걸리는 버스 동작의 경우에는 동작이 완료된 후에도 다음 주기가 시작될 때까지 대기 • 비동기식 버스 [장점] 각 버스 동작이 완료 즉시 연관된 다음 동작이 발생하기 때문에 동기식 버스에서와 같이 낭비되는 시간이 없음 [단점] 연속적 동작을 처리하기 위한 인터페이스 회로가 복잡 • 소규모 컴퓨터 : 비동기식 버스 사용일반적인 컴퓨터시스템 : 동기식 버스 사용 Computer Architecture

13. 7.2 버스 중재 (bus arbitration) • 버스 경합(bus contention) : 한 개의 시스템 버스에 접속된 여러 개의 버스 마스터들이 동시에 버스 사용을 요구하는 현상 • 버스 중재(bus arbitration) : 버스 경합이 발생하는 경우, 어떤 기준에 따라 버스 마스터들 중에서 한 개씩만 선택하여 순서대로 버스를 사용할 수 있게 해주는 동작 • 버스 중재기(bus arbiter) : 버스를 중재하는 하드웨어 모듈 Computer Architecture

14. 버스 중재 방식의 분류 • 제어 신호들의 연결 구조에 따른 중재 방식의 분류 • 병렬 중재 방식(parallel arbitration scheme) • 각 버스 마스터들이 독립적인 버스 요구 신호를 발생하고, 버스 승인 신호를 받음 버스 마스터들의 수와 같은 개수의 버스 요구 선 및 승인 신호 선 필요 • 직렬 중재 방식(serial arbitration scheme) • 버스 요구와 승인 신호 선이 각각 한 개씩만 존재하며, 각 신호 선을 버스 마스터들 간에 직렬로 접속하는 방식 Computer Architecture

15. 버스 중재 방식의 분류 • 버스 중재기의 위치에 따른 분류 • 중앙집중식 중재 방식(centralized arbitration scheme) • 시스템 내에 버스 중재기가 한 개만 존재하는 방식 • 버스 마스터들이 발생하는 버스 요구 신호들은 하나의 중재기로 보내지고, 중재기는 정해진 중재 원칙에 따라 선택한 버스마스터에게 승인 신호를 발생 • 분산식 중재 방식(decentralized arbitration scheme) • 여러 개의 버스 중재기들이 존재하며(일반적으로 각 버스 마스터가 중재기를 한 개씩 가짐), 버스 중재 동작이 각 마스터의 중재기에 의하여 이루어지는 방식 Computer Architecture

16. 7.2.1 병렬 중재 방식 • 우선순위의 결정 방식에 따른 분류 • 고정-우선순위 방식(fixed-priority scheme) : 각 버스 마스터에 지정된 우선순위가 고정되어 있는 방식 • 가변-우선순위 방식(dynamic-priority scheme) : 우선순위를 변경할 수 있는 방식 Computer Architecture

17. 1) 중앙집중식 고정-우선순위 중재방식 • 모든 버스 마스터들이 버스 중재기에 접속 • 중재기와 가장 가까이 위치한 버스 마스터 1이 가장 높은 우선순위, 버스 마스터 4가 가장 낮은 우선순위를 가지는 것으로 가정 Computer Architecture

18. 중앙집중식 고정 우선순위 중재 방식 (계속) [예] 버스마스터 1이 버스를 사용중일 때, 버스마스터 3이 버스 사용을 요구 • 마스터 3이 BREQ3 신호를 세트 • 버스 중재기가 마스터 3에게 BGNT3 신호를 세트하여 버스 사용을 허가 • 마스터 1이 버스 사용을 끝내고 BBUSY 신호를 해제 • 마스터 3이 BBUSY 신호를 다시 세트하고 버스 사용을 시작. 이때 BREQ3와 BGNT3는 제거됨 Computer Architecture

19. 병렬 중재기의 내부 회로도 Computer Architecture

20. 2) 분산식 고정-우선순위 방식 • 모든 버스 마스터들이 중재기를 한 개씩 보유 • 중재 동작 • 각 중재기는 자신보다 더 높은 우선순위를 가진 마스터들의 버스 요구 신호들을 받아서 검사하여, 그들이 버스 사용 요구를 하지 않은 경우에만 자신의 버스 마스터로 버스 승인 신호 발생 • 승인 신호를 받은 버스 마스터는 BBUSY 신호를 검사하여, 비활성화 상태(다른 마스터가 버스를 사용하지 않는 상태)일 때 버스 사용을 시작 • 분산식 중재 방식의 장단점 [장점] 중앙집중식에 비하여 중재 회로가 간단하므로 동작 속도가 빨라진다 [단점] 고장을 일으킨 중재기를 찾아내는 방법이 복잡하고, 한 중재기의 고장이 전체 시스템의 동작에 영향을 미칠 수가 있다 Computer Architecture

21. 분산식 고정-우선순위 방식의 구성도 Computer Architecture

22. 3) 가변 우선순위 방식 • 시스템의 상태(또는 조건)에 따라 각 버스 마스터들의 우선순위를 계속 변화시키는 방식 [단점] 중재 회로 복잡 [장점] 모든 마스터들이 공정하게 버스를 사용할 수 있게 해준다 • 회전 우선순위(rotating priority) 방식 [방법1] 중재 동작이 끝날 때마다 모든 마스터들의 우선순위가 한 단계씩 낮아지고, 가장 우선순위가 낮았던 마스터가 최상위 우선순위를 가지도록 하는 방법 [방법2] 일단 버스 사용 승인을 받은 마스터는 최하위 우선순위를 가지며, 바로 다음에 위치한 마스터가 최상위 우선순위를 가지도록 하는 방법 Acceptance-dependent식 회전 우선순위 방식 Computer Architecture

23. Acceptance-dependent식 회전 우선순위 방식의 예 Computer Architecture

24. 가변 우선순위 방식 (계속) • 임의 우선순위 방식: 각 중재 동작이 끝날 때마다 우선순위를 임의로 결정. • 동등 우선순위 방식: 모든 마스터들이 동등한 우선순위를 가지며, FIFO(First-In First-Out) 알고리즘 사용 • 최소-최근 사용(Least-Recently Used: LRU) 방식: 최근 가장 오랫동안 버스를 사용하지 않은 버스 마스터에게 최상위 우선순위 할당 [단점] 회로가 매우 복잡 Computer Architecture

25. 7.2.2 직렬 중재 방식 1) 중앙집중식 직렬 중재 방식 • 하나의 중재 신호선(BGNT)이 데이지-체인(daisy-chain)형태로 모든 버스 마스터들을 직렬로 연결 • 우선순위는 버스 승인 신호선이 연결된 순서대로 결정 • 동작 원리 • 한 개 또는 그 이상의 버스 마스터가 버스 사용을 요구하면 공통의 BREQ 신호가 세트 • 버스 중재기 : 데이지 체인의 첫 번째에 접속된 마스터로 승인 신호(BGNT) 전송 • BGNT 신호를 받은 마스터는 만약 버스 사용을 요구한 상태라면, 버스 사용권을 가짐 Computer Architecture

26. 중앙집중식 직렬 중재 방식 (계속) • 만약 버스 사용을 요구하지 않은 상태라면, 승인 신호를 다음에 연결된 마스터로 통과 • 승인 신호는 버스를 요구한 마스터에게 도달할 때까지 계속 통과 버스 요구를 보낸 마스터들 중에서 중재기에 가장 가까이 위치한(우선순위가 가장 높은) 마스터에게 승인 신호가 전달되면 그 마스터가 버스 사용권을 획득 Computer Architecture

27. 중앙집중식 직렬 중재 방식의 구성도 (데이지 체인) Computer Architecture

28. 2) 분산식 직렬 중재 방식 • 구성 • 데이지-체인 버스 승인 신호(daisy-chained bus grant signal: DBGNT)가 버스 중재기들을 순환형(circular)으로 접속 • 동작 원리 • 버스 사용권을 부여 받은 마스터가 버스 사용을 시작하는 순간에 (그 마스터의 중재기는) 자신의 우측에 위치한 마스터의 중재기로 접속된 DBGNT 신호를 세트 • 만약 그 마스터가 버스 사용을 신청하고 기다리던 중이었다면, 중재기는 즉시DBGNT 신호를 받아들여서 BGNT 신호를 발생시켜 마스터로 전송 • DBGNT 신호를 받은 마스터가 버스 요구를 하지 않은 상태라면, 그 신호를 우측의 다음 중재기로 통과시키고, 그러한 과정은 버스를 요구한 마스터에 도달할 때까지 반복 Computer Architecture

29. 분산식 직렬 중재 방식의 구성도 Computer Architecture

30. 분산식 직렬 중재 방식 (계속) • 특징: 각 마스터의 우선순위가 계속 변화 • 버스 사용 승인을 받으면 다음 중재 동작에서는 최하위 우선순위를 가짐 • 버스를 사용한 마스터의 바로 우측에 위치한 마스터가 최상위 우선순위를 가짐 • 순환형 구조에서 DBGNT 신호가 연결된 순서대로 우선순위가 하나씩 감소 • 단점: 어느 한 지점에만 결함이 발생해도 전체 시스템의 동작 중단 Computer Architecture

31. 7.2.3 폴링 방식 • 폴링 방식(polling scheme)의 원리 • 버스 사용을 원하는 마스터가 있는지를 버스 중재기가 주기적으로 검사하여 사용 승인 여부를 결정 1) 하드웨어 폴링 방식 • 버스 중재기와 각 버스 마스터 간에 별도의 폴링 선(polling line)이 존재 • 2진 코드화된 폴링 주소(binary encoded polling address)를 이용하면, 폴링 선의 수가 log2N 개로 감소 • 공통의 BREQ 선과 BBUSY 선이 각각 한 개씩 존재 Computer Architecture

32. 하드웨어 폴링 방식 (계속) • 동작 순서 • 중재기는 폴링 주소를 발생하여 검사할 마스터를 지정한 다음에, 그 마스터가 버스 사용을 원하는지 묻는다 • 지정된 마스터가 버스 사용을 원하면 BREQ 신호를 세트 • BREQ 신호가 세트되면, 중재기는 현재 검사 중인 마스터에게 버스 사용을 허가하고, 그렇지 않으면(지정된 마스터가 버스 사용을 원하지 않으면) 다음 마스터들에 대한 검사를 순서대로 진행 • 우선순위 결정 방법 • 중재기가 마스터를 검사하는 순서에 의하여 결정되며, 검사할 마스터의 번호는 2진 카운터(binary counter)를 이용하여 발생 Computer Architecture

33. 하드웨어 폴링 방식의 구성도 Computer Architecture

34. 2) 소프트웨어 폴링 방식 • 동작 원리 • 폴링의 순서와 과정을 버스 중재기내의 프로세서가 관장하는 방식 • 단점: 프로그램을 실행해야 하므로 하드웨어 방식에 비하여 속도가 더 느림 • 장점: 우선순위(폴링 순서)의 변경이 용이 Computer Architecture

35. 7.3 I/O 장치의 접속 7.3.1 I/O 제어 • I/O 장치가 시스템 버스에 직접 접속되지 못하는 이유 • I/O 장치들은 종류에 따라 제어 방법이 서로 다르며, 그러한 제어 회로들을 CPU 내부에 모두 포함시키는 것이 불가능하기 때문에 CPU가 그들을 직접 제어할 수가 없음 • I/O 장치들의 데이터 전송 속도가 CPU의 데이터 처리 속도에 비하여 훨씬 더 느리고 속도가 서로 다르기 때문에, 고속의 시스템 버스와 I/O 장치들 사이에 직접 데이터를 교환하는 것은 불가능 • I/O 장치들과 CPU가 사용하는 데이터 형식의 길이가 서로 다른 경우가 많음  인터페이스 장치인 I/O 제어기(I/O controller)를 사용 Computer Architecture

36. I/O 제어기의 주요 기능 • I/O 장치의 제어와 타이밍 조정 • CPU와의 통신 담당 • I/O 장치와의 통신 담당 • 데이터 버퍼링(data buffering) 기능 수행 • 오류 검출 Computer Architecture

37. 프린터 제어기의 내부 구성도 Computer Architecture

38. 상태/제어 레지스터 (status/control register) • 내부적으로 두 개의 레지스터로 구성되지만 주소는 하나만 지정 되는 레지스터들 • 상태 레지스터: I/O 장치의 상태와 오류 검사 결과 등을 나타내는 비트들로 구성 • 제어 레지스터: CPU가 보낸 I/O 명령 단어(I/O command word)를 저장 • CPU가 프린터로 데이터를 출력하는 과정 • CPU가 프린터 제어기에게 프린터의 상태를 검사하도록 요청 • 제어기는 프린터의 상태를 검사하여 CPU에게 통보: 프린터의 상태란 데이터를 받아 프린트할 준비가 되었는지, 혹은 다른 데이터를 프린트하는 중인 지를 표시 Computer Architecture

39. CPU가 프린터로 데이터를 출력하는 과정 (계속) • 데이터를 받을 준비가 된 상태면, CPU는 제어기에게 출력 명령과 데이터를 전송 • 제어기는 프린트 동작을 위한 제어 신호와 함께 데이터를 프린터로 전송 Computer Architecture

40. 프로그램을 이용한 I/O (programmed I/O) • CPU가 반복적으로 I/O 장치의 상태를 검사하면서 I/O 동작을 처리하는 방식 • 장점 • 간단하며, 별도의 하드웨어가 필요하지 않음 • 단점 • CPU가 I/O 동작에 직접 관여해야 하므로, 그 동안에 다른 일을 하지 못함 Computer Architecture

41. 프로그램을 이용한 I/O의 흐름도 Computer Architecture

42. 7.3.2 I/O 주소지정(I/O addressing) • 각 I/O 장치당 두 개씩의 주소 할당 • 데이터 레지스터 주소, 상태/제어 레지스터 주소 • I/O 주소 지정 방법 • 기억장치-사상 I/O(memory-mapped I/O) • 분리형 I/O(isolated-I/O) Computer Architecture

43. 1) 기억장치-사상 I/O • 기억장치 주소 영역의 일부분을 I/O 제어기 내의 레지스터들의 주소로 할당하는 방식 • 프로그래밍에서 기억장치 관련 명령어들을 I/O 장치 제어에도 사용 가능. [예] LOAD 명령어, STORE 명령어, 등 • 기억장치 읽기/쓰기 신호를 I/O 읽기/쓰기 신호로 사용 Computer Architecture

44. 기억장치-사상 I/O의 주소 공간 할당의 예 • 주소 비트들이 10 비트인 경우  전체 기억 장소들의 수 = 1024 • 0 번지∼511 번지(상위 512 개 주소) : 기억장치에 할당 • 512 번지∼1023 번지(하위 512 개 주소) : I/O 장치들에 할당 Computer Architecture

45. 기억장치-사상 I/O의 예 • 기억장치-사상 I/O 방식을 이용한 경우의 프린터 출력 프로그램 • 데이터 레지스터 주소 : 512 번지 • 상태/제어 레지스터 주소 : 513 번지 • 상태 레지스터 최하위 비트(b0) : RDY 비트로 사용 • 제어 레지스터 최상위 비트(b7) : 프린트 시작(start) 비트로 사용 Computer Architecture

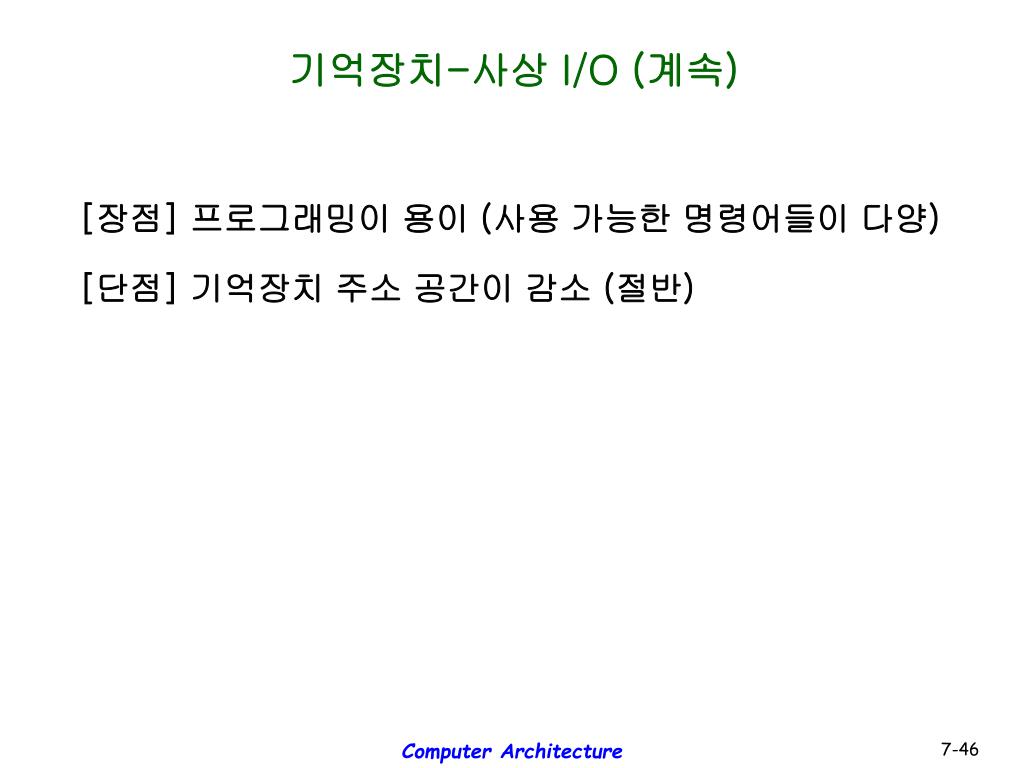

46. 기억장치-사상 I/O (계속) [장점] 프로그래밍이 용이 (사용 가능한 명령어들이 다양) [단점] 기억장치 주소 공간이 감소 (절반) Computer Architecture

47. 2) 분리형 I/O (isolated-I/O) • I/O장치 주소공간을 기억장치 주소 공간과는 별도로 할당하는 방식 • I/O 제어를 위해서 별도의 I/O 명령어 사용 (예: IN, OUT 명령어) • 별도의 I/O 읽기/쓰기 신호 필요 Computer Architecture

48. 분리형 I/O의 주소 공간 할당의 예 • 주소 비트의 수가 10 개일 때,기억장치 주소와 I/O 주소를 각각 아래와 같이 1024 개씩 할당 가능 [단점] I/O 제어를 위해 I/O 명령어들만 이용할 수 있으므로, 프로그래밍 이 불편 [장점] I/O 주소공간으로 인하여 기억장치 주소공간이 줄어들지 않음 Computer Architecture

49. 분리형 I/O의 예 • 분리형 I/O 방식을 이용한 경우의 프린터 출력 프로그램 • I/O 장치의 데이터 레지스터 주소 : 0 번지 • 상태/제어 레지스터 주소 : 1 번지 Computer Architecture

50. 7.4 인터럽트를 이용한 I/O • 인터럽트-구동 I/O(interrupt-driven I/O) : 인터럽트 메커니즘을 이용함으로써, I/O 동작이 진행되는 동안에 CPU가 다른 작업을 처리할 수 있도록 하는 방식 • 동작 순서 • CPU가 I/O 제어기에게 명령을 전송하고, CPU는 다른 작업을 수행 • 제어기는 I/O 장치를 제어하여 I/O 명령을 수행 • I/O 명령 수행이 완료되면, 제어기는 CPU로 인터럽트 신호를 전송 • CPU는 인터럽트 신호를 받는 즉시 원래의 프로그램으로 복귀하여 수행을 계속 Computer Architecture
