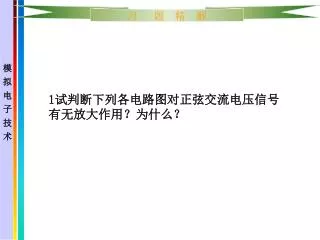

1 试判断下列各电路图对正弦交流电压信号有无放大作用？为什么？

1 试判断下列各电路图对正弦交流电压信号有无放大作用？为什么？. 无放大作用，因为 电源 Vcc 极性不对。. 解：. 无放大作用，因为无 基极偏置电流。. 无放大作用，因为 Vcc 与基极相连，集电结正偏，管子处于饱和状态。同时，基极与地之间对交流是短路的，交流信号无法输入。. 有放大作用，因为电路采用了 P 沟结型场效应管，自给偏压 U GS >0, 只要适当选取 R s 值就可以。. 2 如图所示为共射基本放大电路，已知晶体管的 β=50，Vcc=12V。

tyne
Download Presentation

1 试判断下列各电路图对正弦交流电压信号有无放大作用？为什么？

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 1试判断下列各电路图对正弦交流电压信号有无放大作用？为什么？1试判断下列各电路图对正弦交流电压信号有无放大作用？为什么？

  2. 无放大作用，因为 电源Vcc极性不对。 解： 无放大作用，因为无 基极偏置电流。

  3. 无放大作用，因为Vcc与基极相连，集电结正偏，管子处于饱和状态。同时，基极与地之间对交流是短路的，交流信号无法输入。无放大作用，因为Vcc与基极相连，集电结正偏，管子处于饱和状态。同时，基极与地之间对交流是短路的，交流信号无法输入。 有放大作用，因为电路采用了P沟结型场效应管，自给偏压UGS>0,只要适当选取Rs值就可以。

  4. 2 如图所示为共射基本放大电路，已知晶体管的β=50，Vcc=12V。 1）当Re=2.4KΩ ，Rb=300KΩ时，确定晶体管的静态工作点参数IBQ、ICQ、UCEO。 2）若要求UCEQ =6V， ICQ =2mA，问Rb和Rc应改为多少？

  5. 解： 已知β=50，Vcc=12V。 1）确定晶体管的静态工作点参数： IBQ= =12/（300*1000）=0.04mA ICQ = βIBQ = 50*0.04=2mA UCEQ = Vcc- ICQ Rc=12-2*2.4=7.2V 2）若要求符合条件则： Rc= =（12-6）/0.002=3KΩ UCEQ ICQ Rb= =12/0.00004=300KΩ IBQ

  6. 3 已知某放大电路的输出电阻 Ro=7.5KΩ , 其开路输出电压为 Uo=2V。问该放大电路在负 载电阻RL=2.5KΩ 时，输出电压是多少？

  7. 解： 已知放大电路的 Ro=7.5KΩ ，开路 输出电压 Uo =2V,当负载电阻 RL=2.5KΩ 时， 其输出电压Uo´ 为： Uo´= Uo =2 =0.5V

  8. 4 放大电路如图所示，已知晶体管的β=50，rbb’=100Ω ，Rs=1kΩ 1）要使Ico=0.5mA，求Rb=？ 2）求Au、Aus。 3）该放大电路的Ri和Ro各为多少？

  9. 已知β=50，rbb’=100Ω ，Rs=1KΩ 1、要使ICQ =0.5mA， Rb= =1.2MΩ

  10. 2、画出微变等效电路如图所示。

  11. 5 在下图中所示射极输出器中，已知晶体管ß=100， rbb’=100Ω ，Rs=1KΩ 。 1）确定静态工作点的ICQ和UCEQ。分别计算输出端开路时和接入负载电阻RL=2KΩ 时的电压放大倍数。 2）计算Ri 和Ro。

  12. 解： 已知β=100，rbb=100Ω 1、确定ICQ，UCEQ。 ICQ=IEQ= =2.1mA UCEQ=VCC-ICQRe=12-2.1*2=7.8V 计算RL→∞时的电压放大倍数AU AU=U0/Ui=（1+β）Re/[rbe+（1+β）Re] rbe=rbb’+(1+β )26mV/IEQ≈1.35KΩ 所以AU=≈ 0.993 若RL=2KΩ ，则RL’=Re//RL=2//2=1KΩ , 代入公式求AU AU≈0.987

  13. 2、（1）计算Ri 当RL=∞时， Ri=Rb1//Rbe//[rbe+(1+ß )Re] =68//47//203.35≈24.5KΩ 当RL=2KΩ Ri=Rb1//Rb2//[rbe+(1+ß)RL’] =68//47//102.35 ≈21.6kΩ (2) 计算R0： R0 ≈ 0.023KΩ=23Ω

  14. 5 在下图所示的放大电路中，已知β=100，rbb’=100 Ω，其他参数如图所示，试用微变等效电路法分别求：当Re=0和Re=200Ω时放大电路的Au、Ri、Ro。针对这两种情况， 分析Re对电路性能的影响。

  15. 解：1.求 IcQ 当Re=0时， IcQ = = =1.4mA 当Re=200Ω 时，ICQ = ≈1.16mA 2. 求rbe Re=0时，rbe=100+101 ≈2kΩ Re=200Ω时，rbe=100+101 ≈2.4kΩ

  16. 3.求Au 当Re=0时， 当Re=200Ω时, 4.求Ri 当Re=0时,Ri=Rb1//Rb2//rbe=1.63K 当Re=200时, Ri=Rb1//Rb2//[rbe+(1+β)Re]=6.3K

  17. 5.求Ro Re=0和Re=200时, Ro均为Ro=Rc=8.2K 通过上述计算看出,Re的存在将使Au显著 减小,Ri增大。Re越大,其影响也越大。

  18. 7 已知一RC高通电路，R=10K ，C=10uF ，试计 算其下截止频率fL ， 并画出其对数幅频和相频特性 （波形图）。

  19. 解：此电路（如右图）的传输系数为： 其中 画幅频和相频 特性（波特图）：

  20. 幅频特性为(1）20lgf/fL与 (2)–10lg[1+（f/fL）*（f/fL）]之和。 1） 在f=fL处为0dB，且斜率为+20dB/十倍程； 2）在f 〈fL时为0dB，在f 〉fL时为以斜率 –20dB/十倍程下降的折线。总的幅频特性如下图所示：

  21. 8 某放大电路电压放大倍数的表达式为： 其中频率单位为HZ。试问该电路中频电压放大倍数、上限和下限截止频率 fH和 fL各为多大？ 并画出频率特性（波特图）。

  22. 解：由Au 表达式可知：中频电压放大倍数Aum =80，或20lg/Aum/=38dB；上限截止频率FH=1MHZ，下限截止频率fL= 20HZ。波特图如下：

  23. 9 如下图所示电路中，如果Ce很大，不考虑它对低频特性的影响，试求该电路的下限截止频率fL，并问C1、C2哪个起的作用大？

  24. 解：由C1引起的下限截止频率记作FL1， fL1 =1/[2л (Rs+Ri)C1] 其中，Ri=Rb1//Rb2//[rbb’+rb’e]=1.17K 所以fL1=4.17HZ 由C2引起的下限截止频率记作fL2 =1/（2 л （Rc+Rl）c2）=0.44HZ fL1〈〈 fL2，所以C1起的作用大。

  25. 10 有一个三级放大电路，其各级参数分别为：20lgAum=25dB，fL1=50HZ， fH1=1.5MHZ； 20lgAum2=20dB，fL2=75HZ，fH2=2MHZ；20lgAums=30dB，fL3=100HZ，fH3=1MHZ。 试绘制其总的对数幅频和相频特性（波特图）。

  26. 解：(思路）在同一张纸上画出每一级的幅频与解：(思路）在同一张纸上画出每一级的幅频与 相频特性波特图，然后求和。总的幅频特性和相频 特性等于每一级特性的代数和。
