  1. Новосибирский государственный технический университет СВЧ устройства радиолокационных станций УГС - 210000 Электронная техника, радиотехника и связь, направление подготовки – 210400 Радиотехника Перспективные виды вооружения, военной и специальной техники

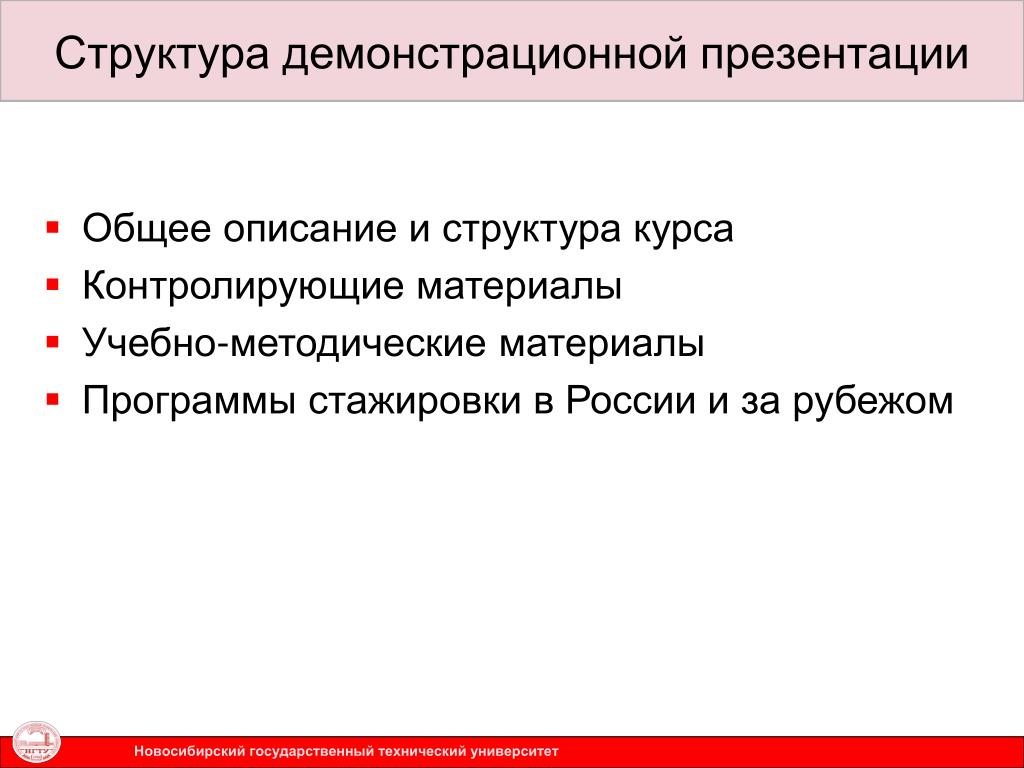

  2. Структура демонстрационной презентации • Общее описание и структура курса • Контролирующие материалы • Учебно-методические материалы • Программы стажировки в России и за рубежом Новосибирский государственный технический университет

  3. Общее описание и структура программы • УГС - 210000 Электронная техника, радиотехника и связь, направление подготовки – 210400 – Радиотехника • Приоритетное направление развития экономики России: Перспективные виды вооружения, военной и специальной техники • Количество слушателей: Подтвержденное 15; Максимальное 30. • Общее количество часов 163 • Аудиторных 72 • в т.ч. практических занятий 40 • Самостоятельная работа 72 • Реализуемая форма обучения • с отрывом от производства Новосибирский государственный технический университет

  4. Результаты обучения Слушатели будут: • знать • системы характеристических параметров шести- и восьмиполюсников • системы характеристических параметров ферритовых устройств СВЧ • системы характеристических параметров устройств СВЧ, содержащих pin-диоды • системы характеристических параметров частотно-избирательных устройств СВЧ • уметь • использовать современное оборудование для испытания шести- и восьмиполюсных устройств СВЧ • использовать современное оборудование для ферритовых устройств СВЧ • использовать современное оборудование для испытания устройств СВЧ, содержащих pin-диоды • использовать современное оборудование для испытания частотно-избирательных устройств СВЧ • иметь практический опыт • использования пакетов MathCAD, Microwave Office и Microwave Studio для анализа и синтеза шести- и восьмиполюсных устройств СВЧ • использования пакетов MathCAD, Microwave Office и Microwave Studio для анализа ферритовых устройств СВЧ • использования пакетов MathCAD, Microwave Office и Microwave Studio для моделирования устройств СВЧ, содержащих pin-диоды • использования пакетов MathCAD, Microwave Office и Microwave Studio для моделирования частотно-избирательных устройств СВЧ • Уметь и иметь опыт применения измерительных приборов диапазона СВЧ компании Rohde&Schwarz Новосибирский государственный технический университет

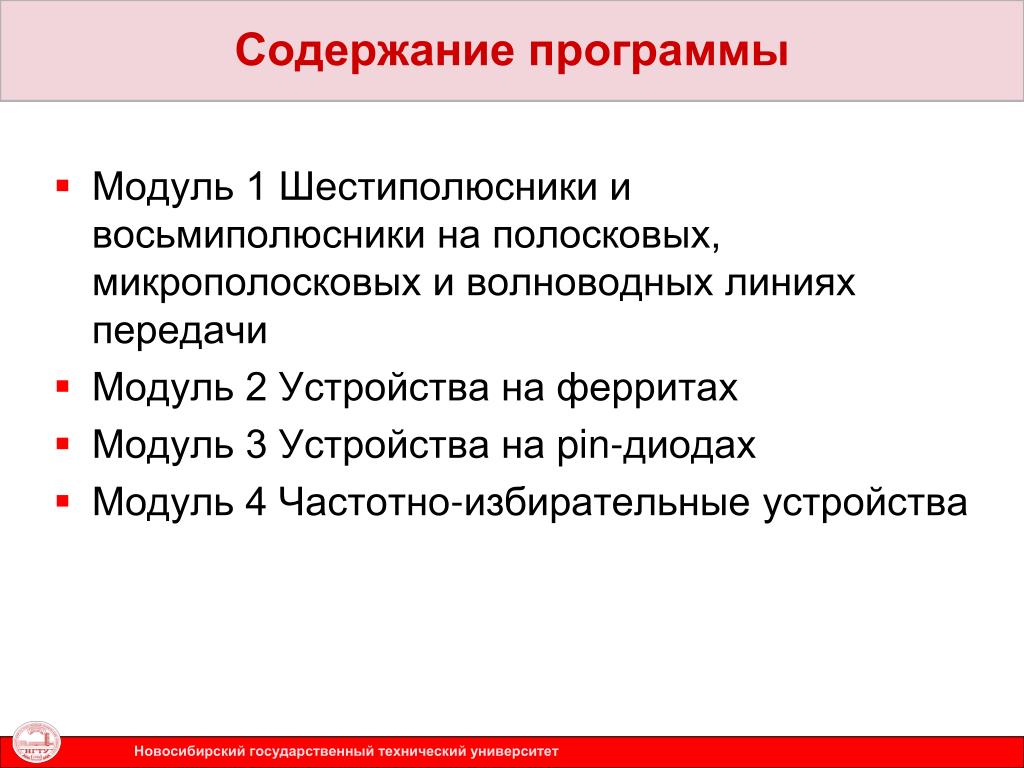

  5. Содержание программы • Модуль 1 Шестиполюсники и восьмиполюсники на полосковых, микрополосковых и волноводных линиях передачи • Модуль 2 Устройства на ферритах • Модуль 3 Устройства на pin-диодах • Модуль 4 Частотно-избирательные устройства Новосибирский государственный технический университет

  6. Организация обучения Новосибирский государственный технический университет

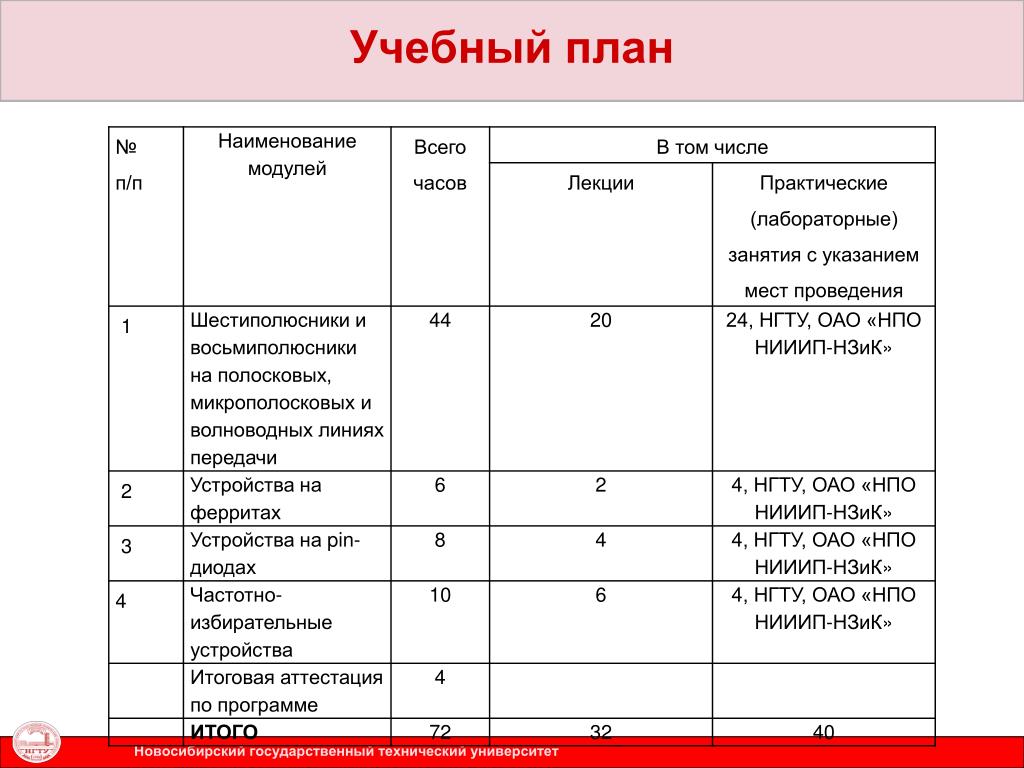

  7. Учебный план Новосибирский государственный технический университет

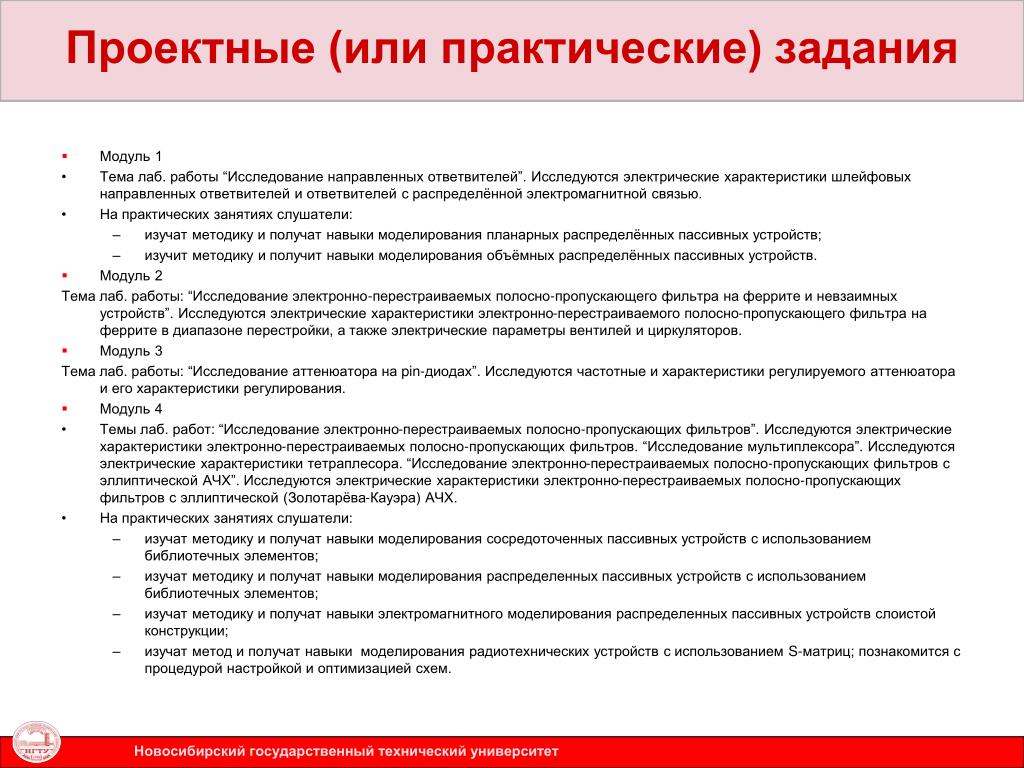

  8. Проектные (или практические) задания • Модуль 1 • Тема лаб. работы “Исследование направленных ответвителей”. Исследуются электрические характеристики шлейфовых направленных ответвителей и ответвителей с распределённой электромагнитной связью. • На практических занятиях слушатели: • изучат методику и получат навыки моделирования планарных распределённых пассивных устройств; • изучит методику и получит навыки моделирования объёмных распределённых пассивных устройств. • Модуль 2 Тема лаб. работы: “Исследование электронно-перестраиваемых полосно-пропускающего фильтра на феррите и невзаимных устройств”. Исследуются электрические характеристики электронно-перестраиваемого полосно-пропускающего фильтра на феррите в диапазоне перестройки, а также электрические параметры вентилей и циркуляторов. • Модуль 3 Тема лаб. работы: “Исследование аттенюатора на pin-диодах”. Исследуются частотные и характеристики регулируемого аттенюатора и его характеристики регулирования. • Модуль 4 • Темы лаб. работ: “Исследование электронно-перестраиваемых полосно-пропускающих фильтров”. Исследуются электрические характеристики электронно-перестраиваемых полосно-пропускающих фильтров. “Исследование мультиплексора”. Исследуются электрические характеристики тетраплесора. “Исследование электронно-перестраиваемых полосно-пропускающих фильтров с эллиптической АЧХ”. Исследуются электрические характеристики электронно-перестраиваемых полосно-пропускающих фильтров с эллиптической (Золотарёва-Кауэра) АЧХ. • На практических занятиях слушатели: • изучат методику и получат навыки моделирования сосредоточенных пассивных устройств с использованием библиотечных элементов; • изучат методику и получат навыки моделирования распределенных пассивных устройств с использованием библиотечных элементов; • изучат методику и получат навыки электромагнитного моделирования распределенных пассивных устройств слоистой конструкции; • изучат метод и получат навыки моделирования радиотехнических устройств с использованием S-матриц; познакомится с процедурой настройкой и оптимизацией схем. Новосибирский государственный технический университет

  9. Примеры контролирующих материалов • Модуль 1 Вариант 1. Направленный ответвитель на прямоугольных волноводах.Выполнить анализ АЧХ и КСВН устройства в ближней и дальней зонах. Диапазон частот для анализа выбрать самостоятельно. Показать возможность (невозможность) улучшения упомянутых выше характеристик посредством подстройки и оптимизации. Предъявить: текст задания, компьютерную модель устройства, графики коэффициента передачи, КСВН по входу (и выходу) в ближней и дальней зонах в твёрдом и электронном видах. Устройство является волноводным направленным ответвителем на прямоугольном волноводе сечением 23*10 мм (предоставляется реальная конструкция). Вариант 2. Встречно-стержневой ППФ на круглых стержнях.Выполнить анализ АЧХ и КСВН устройства в ближней и дальней зонах. Диапазон частот для анализа выбрать самостоятельно. Показать возможность (невозможность) улучшения упомянутых выше характеристик посредством подстройки и оптимизации. Предъявить: текст задания, компьютерную модель устройства, графики коэффициента передачи, КСВН по входу (и выходу) в ближней и дальней зонах в твёрдом и электронном видах. Устройство является встречно-стержневой ППФ на симметричной полосковой линии передачи с проводниками цилиндрической формы (предоставляется реальная конструкция). • Модуль 2 Основные свойства ферритов на СВЧ. Вентили СВЧ. Циркуляторы СВЧ. Ферритовые фильтры. • Модуль 3 Pin-диоды и их система параметров. Управляющие устройства. Переключатели. Аттенюаторы, ограничители и фазовращатели. • Модуль 4 Фильтры. Основные положения. Условия физической осуществимости. Аппроксимация характеристики затухания. Реализация фильтров (классический способ). Синтез ФНЧ. Синтез ФВЧ. Синтез ППФ. Синтез ПЗФ. Причины использования инверторов сопротивлений и проводимостей. Свойства инверторов. Схемная реализация простейших инверторов. Обобщённые инверторы. Квазиполиномиальные ППФ на сосредоточенных элементах. Классификация ППФ и ПЗФ. Планарные полосковые фильтры. Миниатюрные микрополосковые фильтры. Малогабаритные металлокерамические фильтры. Частотно-перестраиваемые фильтры. Фильтры с электрическим способом перестройки частоты. Фильтры с магнитным способом перестройки частоты. Перестраиваемые микроэлектромеханические фильтры. Банки переключаемых фильтров. Частотно-разделительные устройства. Новосибирский государственный технический университет

  10. Программа стажировки в России • Цели Ознакомление с современными элементами и узлами СВЧ трактов • Город г. Железногорск, ул. Ленина, 52, 662972 • Предприятие ОАО «Информационные спутниковые системы имени академика М.Ф. Решетнева» • Продолжительность72 часа Новосибирский государственный технический университет

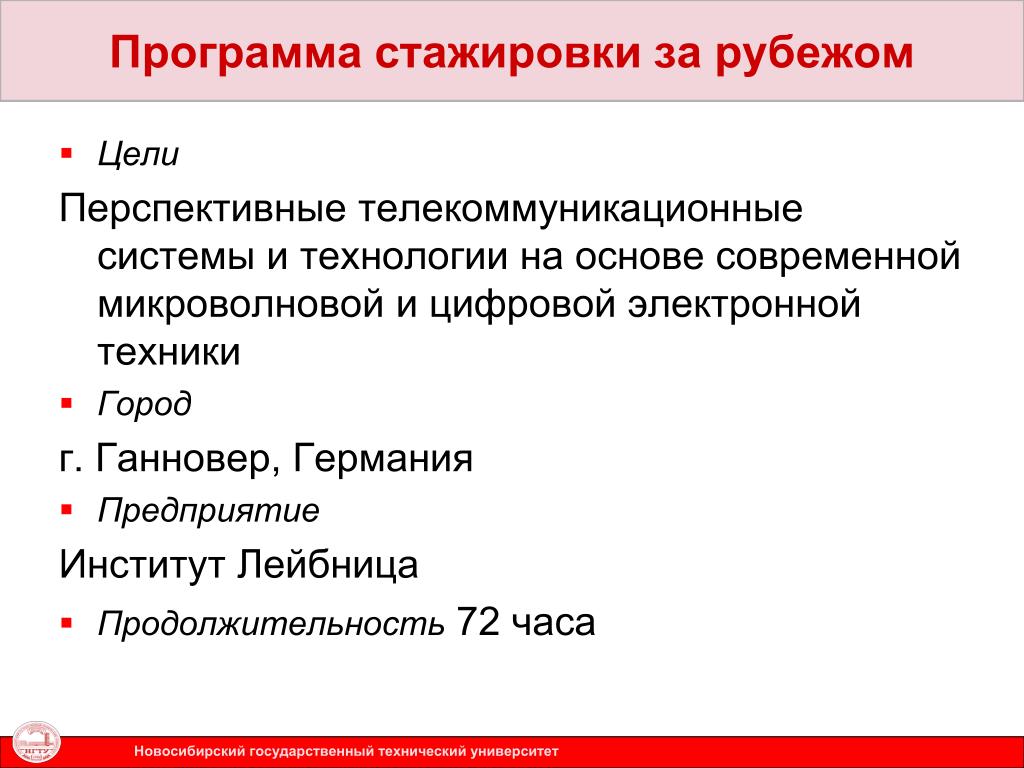

  11. Программа стажировки за рубежом • Цели Перспективные телекоммуникационные системы и технологии на основе современной микроволновой и цифровой электронной техники • Город г. Ганновер, Германия • Предприятие Институт Лейбница • Продолжительность 72 часа Новосибирский государственный технический университет

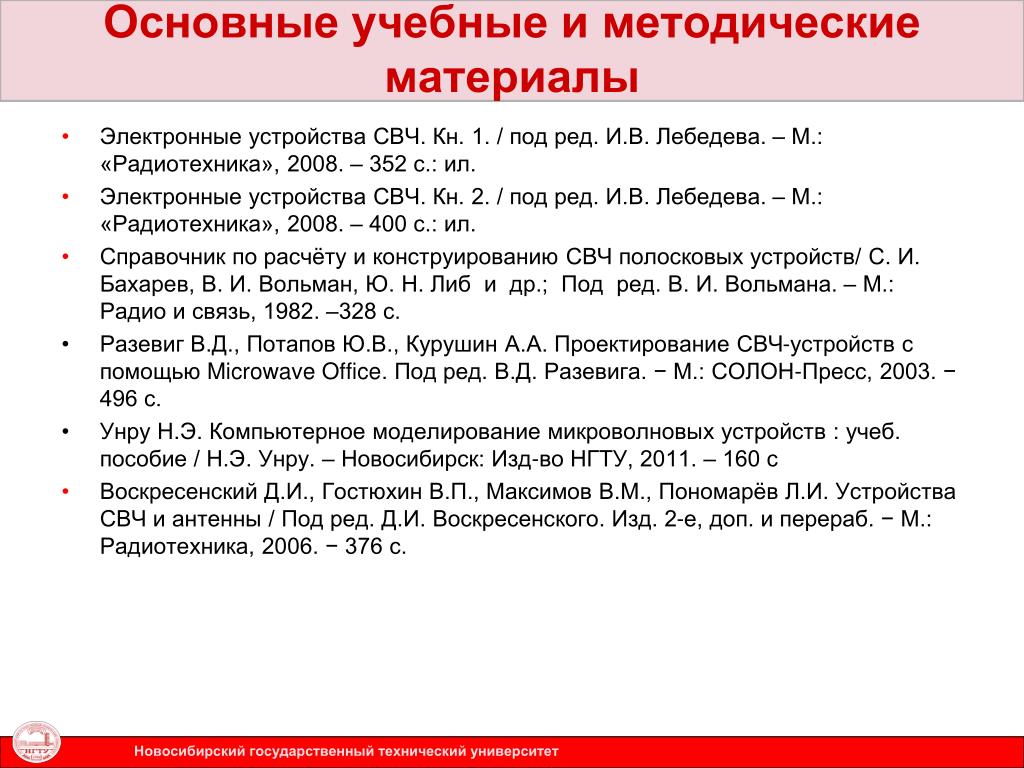

  12. Основные учебные и методические материалы • Электронные устройства СВЧ. Кн. 1. / под ред. И.В. Лебедева. – М.: «Радиотехника», 2008. – 352 с.: ил. • Электронные устройства СВЧ. Кн. 2. / под ред. И.В. Лебедева. – М.: «Радиотехника», 2008. – 400 с.: ил. • Справочник по расчёту и конструированию СВЧ полосковых устройств/ С. И. Бахарев, В. И. Вольман, Ю. Н. Либ и др.; Под ред. В. И. Вольмана. – М.: Радио и связь, 1982. –328 с. • Разевиг В.Д., Потапов Ю.В., Курушин А.А. Проектирование СВЧ-устройств с помощью Microwave Office. Под ред. В.Д. Разевига. − М.: СОЛОН-Пресс, 2003. − 496 с. • Унру Н.Э. Компьютерное моделирование микроволновых устройств : учеб. пособие / Н.Э. Унру. – Новосибирск: Изд-во НГТУ, 2011. – 160 с • Воскресенский Д.И., Гостюхин В.П., Максимов В.М., Пономарёв Л.И. Устройства СВЧ и антенны / Под ред. Д.И. Воскресенского. Изд. 2-е, доп. и перераб. − М.: Радиотехника, 2006. − 376 с. Новосибирский государственный технический университет

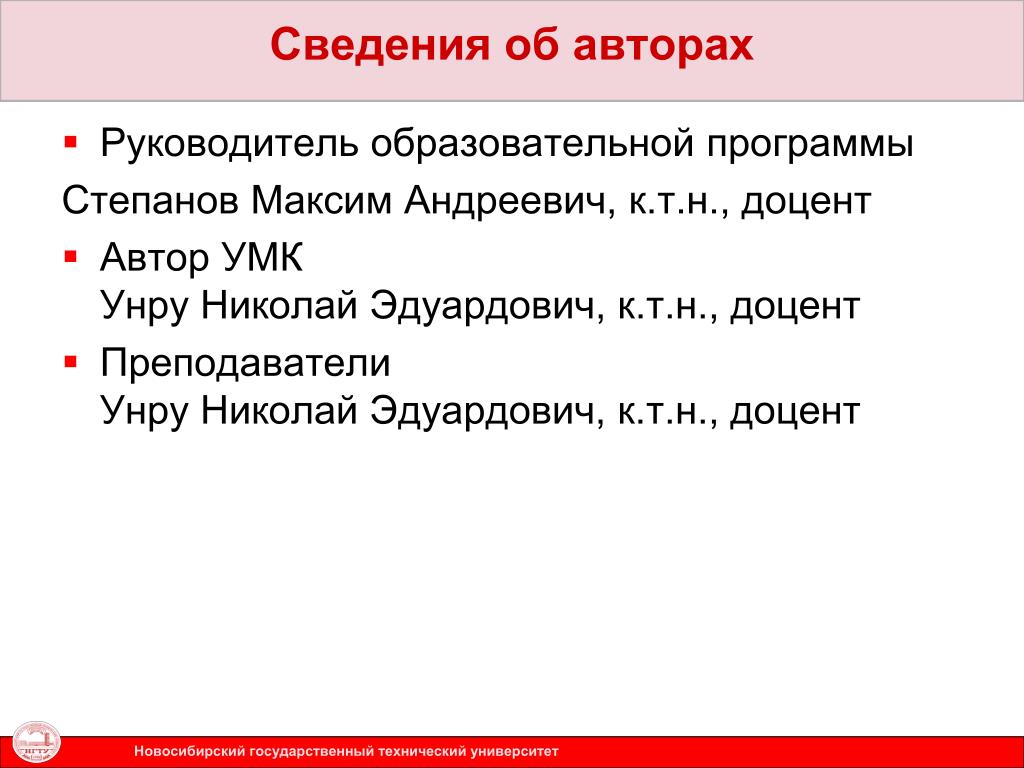

  13. Сведения об авторах • Руководитель образовательной программы Степанов Максим Андреевич, к.т.н., доцент • Автор УМК Унру Николай Эдуардович, к.т.н., доцент • Преподаватели Унру Николай Эдуардович, к.т.н., доцент Новосибирский государственный технический университет

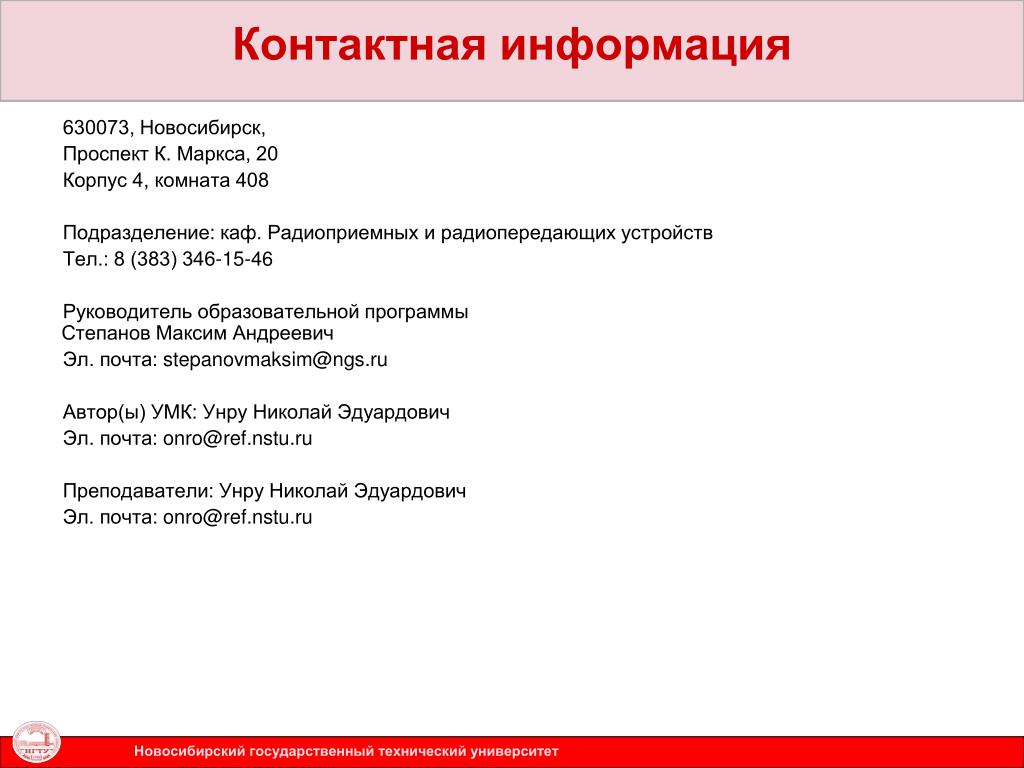

  14. Контактная информация 630073, Новосибирск, Проспект К. Маркса, 20 Корпус 4, комната 408 Подразделение: каф. Радиоприемных и радиопередающих устройств Тел.: 8 (383) 346-15-46 Руководитель образовательной программы Степанов Максим Андреевич Эл. почта: stepanovmaksim@ngs.ru Автор(ы) УМК: Унру Николай Эдуардович Эл. почта: onro@ref.nstu.ru Преподаватели: Унру Николай Эдуардович Эл. почта: onro@ref.nstu.ru Новосибирский государственный технический университет
