Presentation Transcript

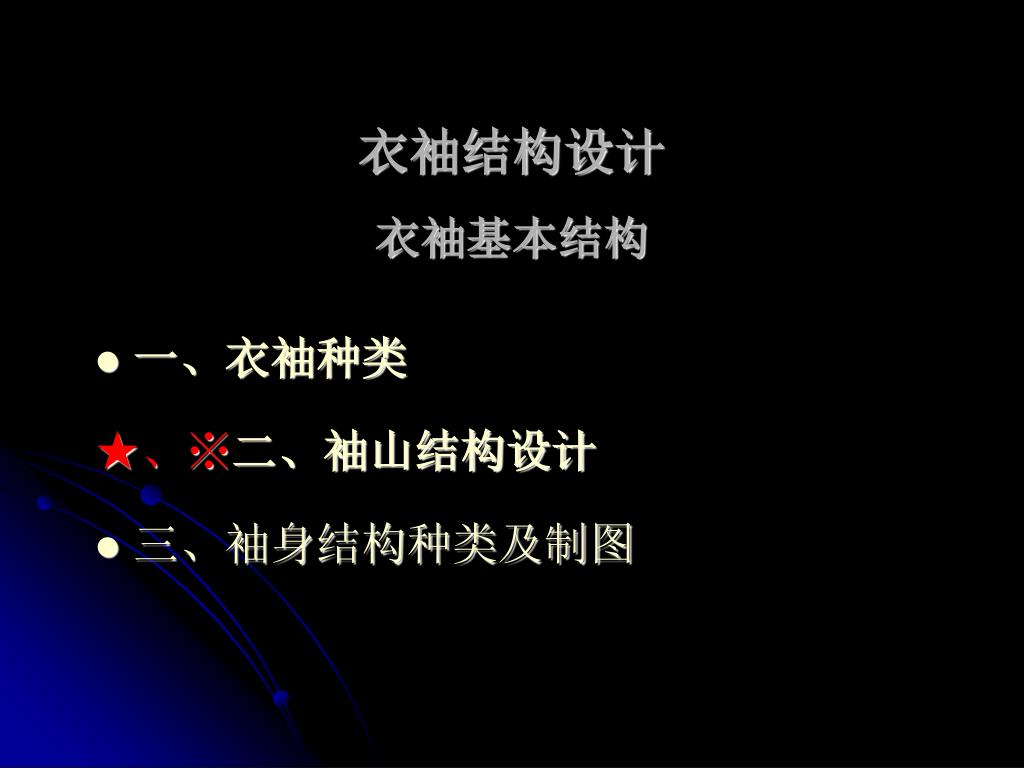

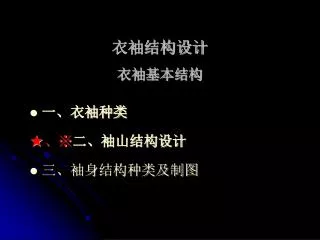

衣袖结构设计衣袖基本结构

  • 一、衣袖种类

    ★、※二、袖山结构设计

  • 三、袖身结构种类及制图


一、衣袖种类

圆袖

分割袖

+

连袖+

袖山抽褶、袖口抽褶


二、袖山结构设计

1、袖山设计要素

袖山越高,美观合体性越好,运动舒适性越差。

袖山越低,美观合体性越差,运动舒适性越好。

★、※2、袖山—袖窿弧线结构关系

袖山弧线≥袖窿弧线,

袖山弧线≥袖窿弧线=吃势

流行趋势:吃势相对较小≤2。

图1.1.1 袖造型


袖山与袖窿有配伍关系,见1.1.2,1.1.3, 1.1.4, 1.1.5。具体数值见表1.1.1

图1.1.2 宽松袖山—袖窿结构关系

图1.1.3 较宽松袖山—袖窿结构关系

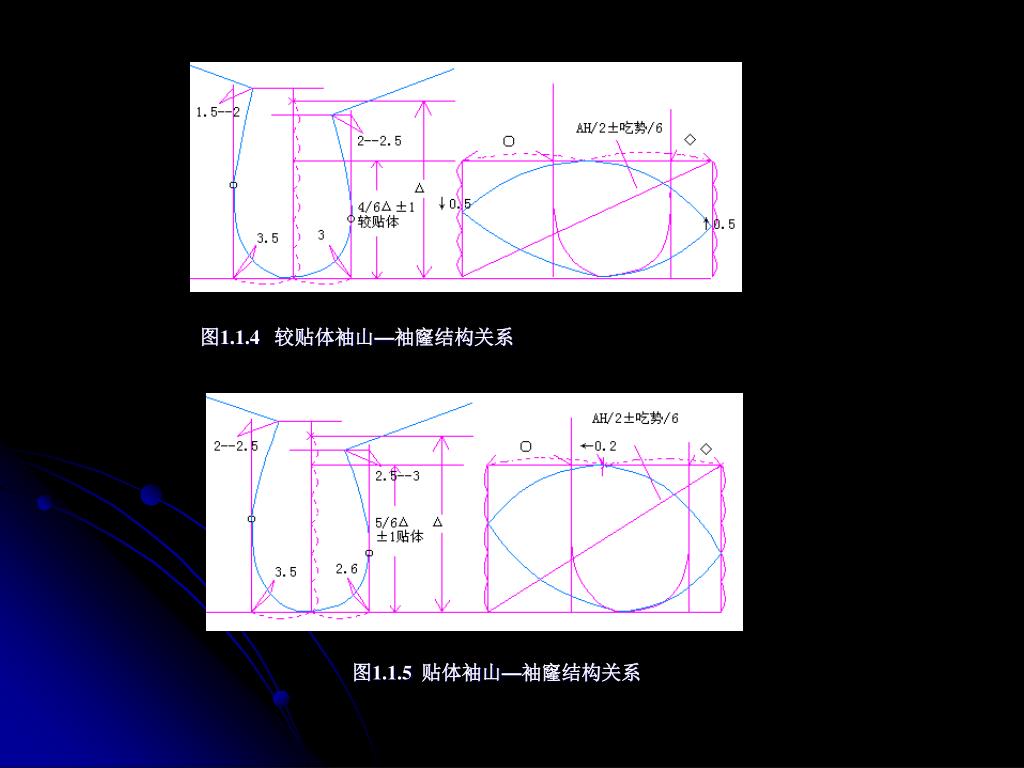

1.1.4 较贴体袖山—袖窿结构关系

图1.1.5 贴体袖山—袖窿结构关系


表1 各种风格衣袖各参数表


  • 3、袖山结构制图

  • ①、制图总原则:在袖窿上作袖山结构图,以保证两者的配伍关系。

  • ②、袖山的三个参数,在制图时只需同时考虑两个参数。

  • 设计中考虑袖肥合体性时,只需确定:袖肥、袖山对角线;

  • 若考虑袖山美观性时,只需确定:袖山高、袖山对角线。

  • 4、袖山与袖窿的吻合(对位点的确定)(见图1.1.6)

  • 吃势集中于袖山部分。 ②后吃势>前吃势。③袖底无吃势。

图1.1.6 袖山与袖窿对位图


三、袖身结构种类及制图

袖眼与袖身造型变化关系

直身袖一般与宽松、较宽松或较贴体的袖山形状配伍,直身袖与较贴体的袖山配伍时,袖身必须收省(袖口省或袖肘省)。

弯身袖型一般与较贴体或贴体类袖山型装配伍,有一片弯身袖及两片弯身袖等。

图1.1.7 袖眼与袖身造型变化关系


§2 圆袖结构设计

  • 一、直身袖的结构设计

    1、宽松型直身袖结构制图

    ★、※2、较合体直身袖结构设计

  • 二、弯身袖结构制图

    1、袖口收省弯身一片袖结构设计

    2、袖肘收省弯身一片袖结构设计

    ★、※三、弯身两片袖结构设计

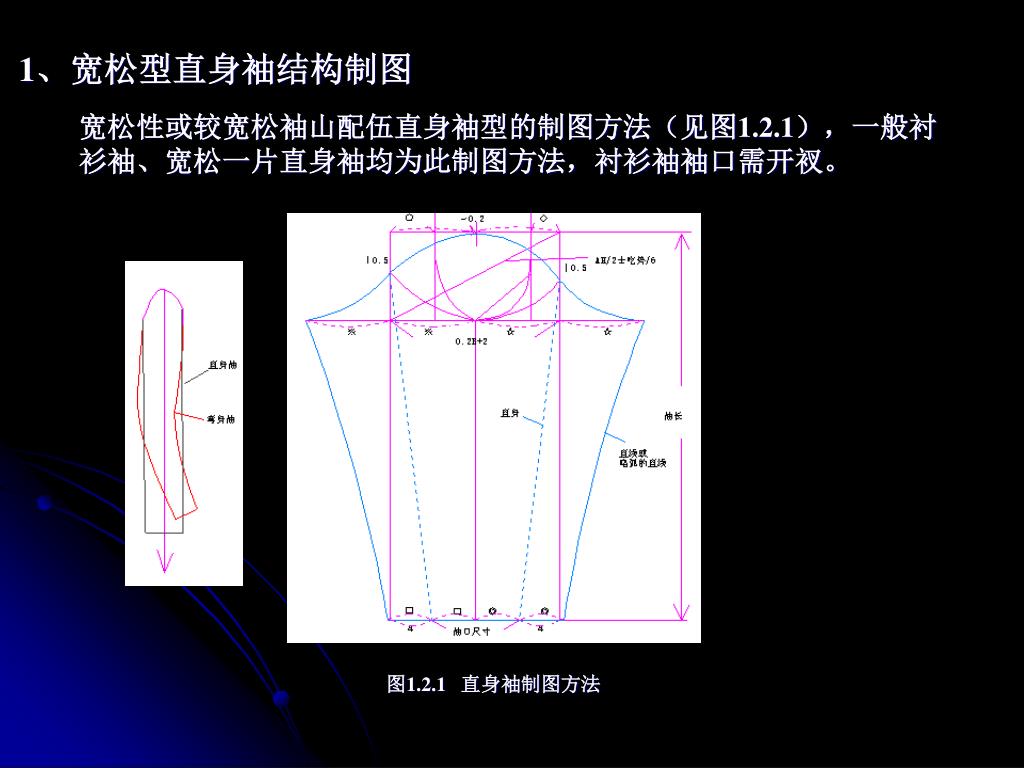

1、宽松型直身袖结构制图

宽松性或较宽松袖山配伍直身袖型的制图方法(见图1.2.1),一般衬衫袖、宽松一片直身袖均为此制图方法,衬衫袖袖口需开衩。

图1.2.1 直身袖制图方法


2、较合体直身袖结构设计

  • 较贴体袖山配伍直身袖型的制图方法(见图1.2.2),为达到袖口较为合体,袖身须收袖口省或袖肘省。

  • 袖口省直身袖制图步骤:cw=12

  • ①、在袖肘线作前、后片等份点。

  • ②、在底线将袖肘等分线延长线各向内收1.5cm,(根据造型调整)

  • ③、从a向内量cw=12的b,取ab中点e,连Ae交袖肘线于B。

  • ④、过B作Koo’与K’oo’’的垂线,得对称B’、B”,BB”与K’oo”交于F。

  • ⑤、连接Fb,过e作Fb的垂线交于D点,连顺aCD弧线并交Be于C点,将弧线KA、aC及直线AC沿Koo’镜像得弧线KA’、aC’及直线AC’; 将弧线K’A、CD及直线AC沿Koo”镜像得弧线KA”、D’C”及直线A’C”。

  • ⑥、连接D’、D及距F4~5cm的省尖点构成袖口省。


1.2.2 较合体直身袖制图方法


1、袖口收省弯身一片袖结构设计

  • 弯身一片袖是在较合体一片直身袖基础上完成的,具体制图步骤(见图1.2.3):

  • 第一步:制作较合体一片直身袖。

  • 第二步:将前片袖中线向内偏0.3~0.6cm较袖肘线于Q点,将弧线KA、直线AB沿Koo’’’对称得到弧线KA’、直线A’B’;再将弧线aC、直线Be沿Qoo’对称得到弧线aC’、直线C’B’’’。由图可看出B’B’’’重叠,制作时须将其拔开。

  • 第三步:将袖口省变小,变小量转入袖肘省,制作时将其归拢。

  • 将袖口省转移直袖肘处。

2、袖肘收省弯身一片袖结构设计


1.2.3 弯身一片袖制图方法


三、弯身两片袖结构制图

图1.2.4 两片袖制图 图1.2.5 有袖衩的制图方法


  • 两片袖结构设计要领:

  • 袖山高5/6△±1。 ②、吃势控制在3~3.5cm。

  • ③、SL=54;CW=12~13。(此处不讲) ④、袖肘线EL=SL/2+3。

  • ⑤、前片袖量2.5~3.5。 ⑥、后偏袖量1.5~3。

  • 两个目的:控制归拔量;与衣身的分割线吻合。

  • ⑦、后分割线平移量为1.5时,可做袖衩。(具体方法见图1.2.5)

  • 后分割线平移量>1.5,不可做袖衩。

  • ⑧、前袖成型线可采用袖肘处偏进1cm,亦可采用袖肘偏进0.5cm,袖口偏处0.5cm。


§3 插肩袖结构设计

  • 一、插肩袖结构种类

  • 二、连袖结构制图

    ★、※三、分割袖结构制图

    1、插肩分割袖

    2、袖底插角分割

    3、袖底、衣身分割连袖


一、插肩袖结构种类

圆袖+ 衣身连袖

(四种风格)


1.3.2 下部分割插肩袖种类

图1.3.1 上部分割插肩袖种类


二、连袖结构制图

连袖α≤45º,胸围调整为:前:B/4-1;后:B/4+1。

α= 袖山高

袖窿深=0.2B+3+


1.3.3 连袖结构制图方法


1.3.4 实例1 连袖结构制图


三、分割袖结构制图

  • 1、插肩分割袖制图要领:

  • ①、前袖夹角:宽松0º~20º;较宽松20º~35º, 较贴体35º~45º,

  • 贴体45º~60º。较宽松用于夹克衫、长袖女衬衫、童装等,较贴体用于女衬衫、风衣、童装、大衣等,贴体用于男、女大衣。前片转折点取前袖窿深下1/3处。

  • ②、后夹角比前夹角小2度。后片转折点取后袖窿深1/2处。

  • ③、前片分割线须有1cm左右的空隙,以使前片平整。

  • ④、后片分割线可有一定的重合量,以画顺曲线为准。

  • ⑤、袖长取SL+垫肩;袖肘线取0.15H+9+垫肩。

  • 2、实例分析

    ★、※①、较宽松风格插肩分割袖(见图1.3.5)

  • ②、贴体风格半插肩袖(见图1.3.6)


1.3.5 较宽松插肩袖结构制图


1.3.6 贴体类风格半插肩袖结构制图


1.3.7 袖底插角分割

制图要领:

①、A与D点靠近袖窿,不应向衣身处剪开。

②、插角①与插较②尽可能相同,以减少制作中的麻烦。


1.3.8 袖底、衣身分割连袖
