  1. www.eposignal.ru Счетчик газа турбинный СТГ

  2. ЭПО «Сигнал» www.eposignal.ru

  3. Сумматор Корпус Струевыпрямитель Счетчик газа турбинный • IP65 • поворот на 350° www.eposignal.ru

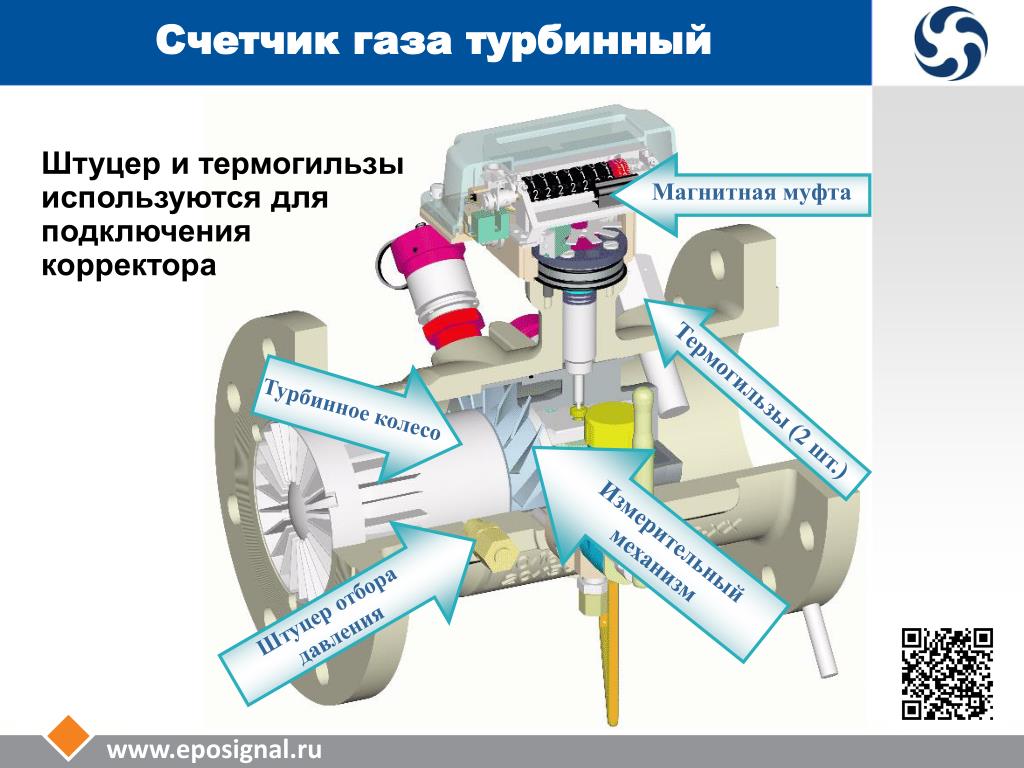

  4. Магнитная муфта Термогильзы (2 шт.) Измерительный механизм Турбинное колесо Штуцер отбора давления Счетчик газа турбинный Штуцер и термогильзы используются для подключения корректора www.eposignal.ru

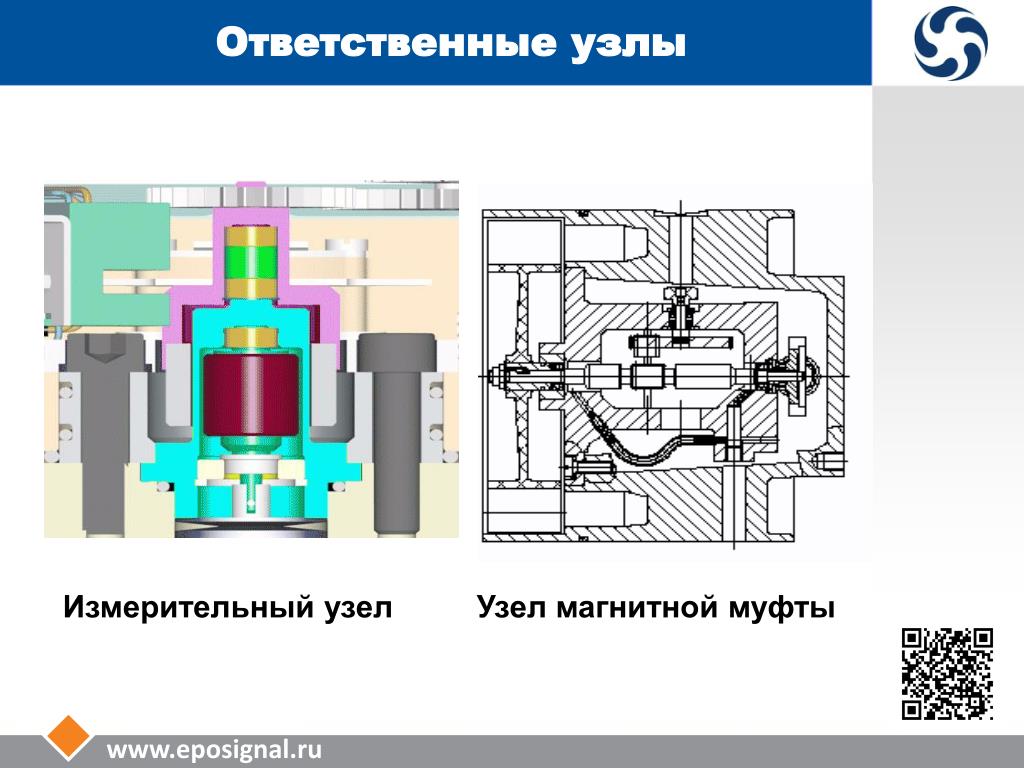

  5. Ответственные узлы www.eposignal.ru Измерительный узел Узел магнитной муфты

  6. Ответственные узлы СТГ может быть укомплектован различными датчиками импульсов, что позволяет удовлетворять любые потребности. www.eposignal.ru

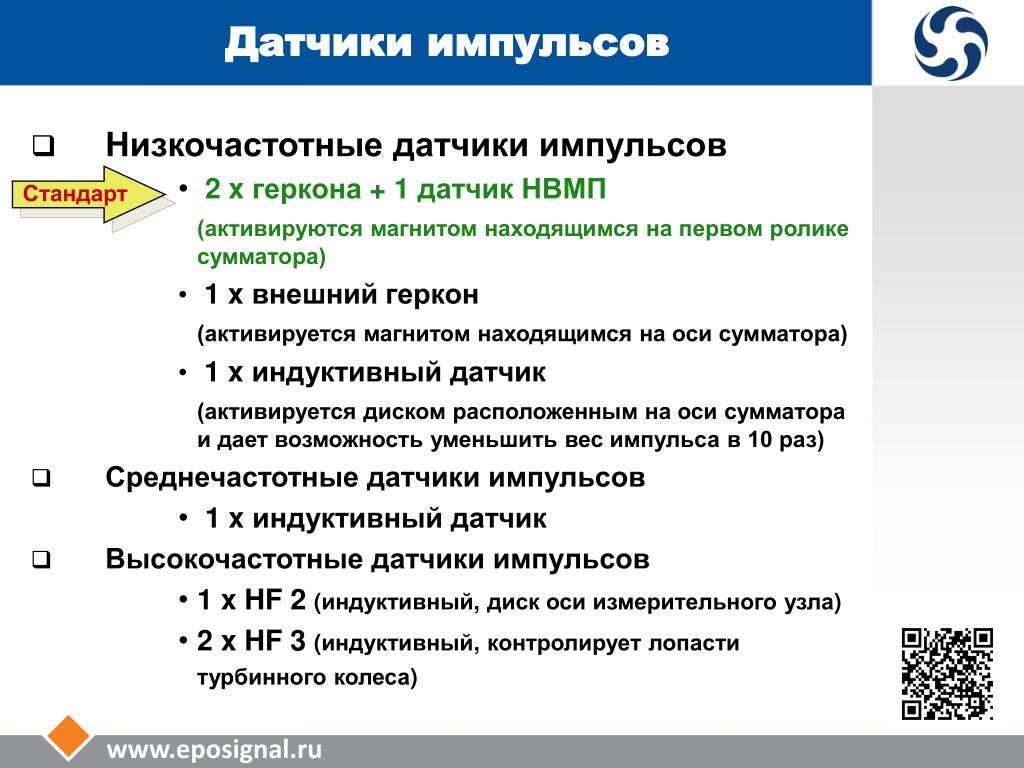

  7. Стандарт Датчики импульсов • Низкочастотные датчики импульсов • 2 x геркона + 1 датчик НВМП • (активируются магнитом находящимся на первом ролике сумматора) • 1 x внешний геркон • (активируется магнитом находящимся на оси сумматора) • 1 x индуктивный датчик • (активируется диском расположенным на оси сумматора и дает возможность уменьшить вес импульса в 10 раз) • Среднечастотные датчики импульсов • 1 x индуктивный датчик • Высокочастотные датчики импульсов • 1 x HF 2 (индуктивный, диск оси измерительного узла) • 2 x HF 3 (индуктивный, контролирует лопасти турбинного колеса) www.eposignal.ru

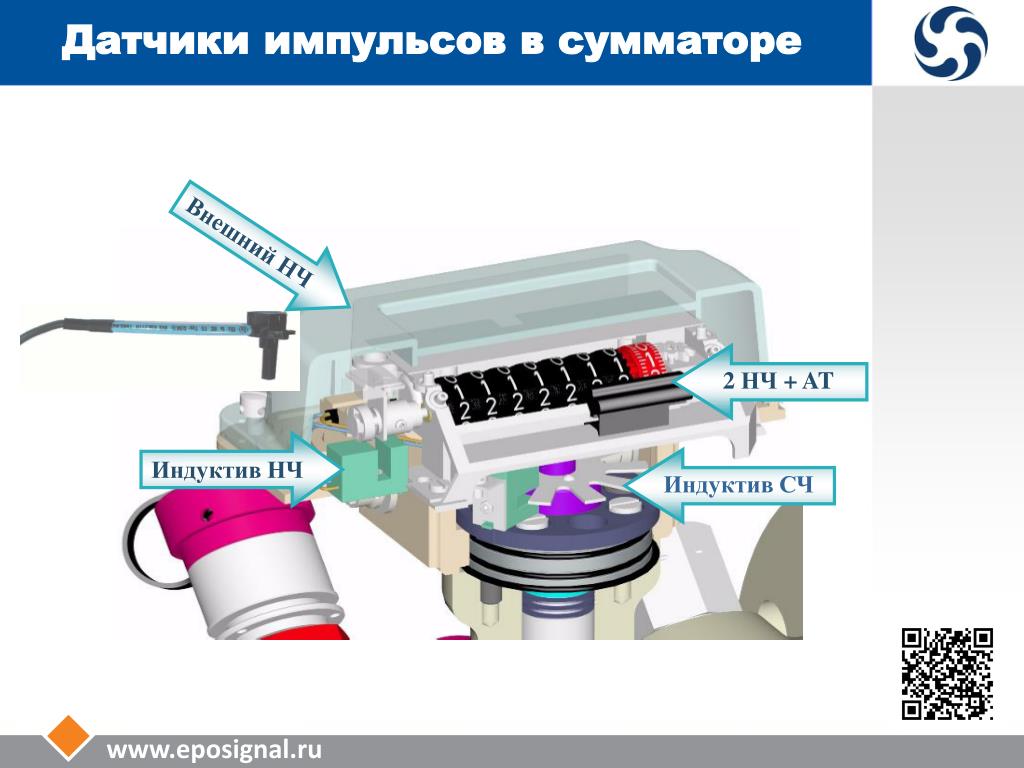

  8. 2 НЧ + AT Индуктив СЧ Индуктив НЧ Внешний НЧ Датчики импульсов в сумматоре www.eposignal.ru

  9. HF 3 HF 2 Датчики импульсов в корпусе HF датчики импульсов используются для определения мгновенного расхода www.eposignal.ru

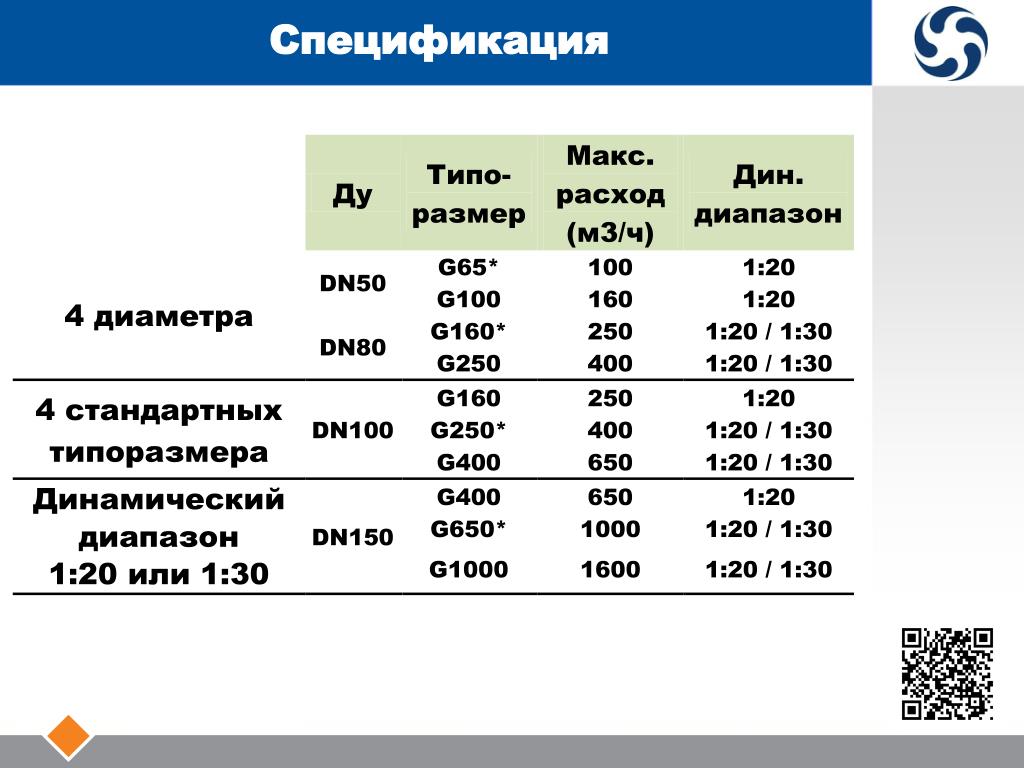

  10. Спецификация

  11. Технические характеристики 2 материала: Алюминиевый сплав АК5 М2 от Ду50 доДу 100 Чугун Сч 30 отДу 150 Диапазон давления от 0,012 до 1,6 МПа

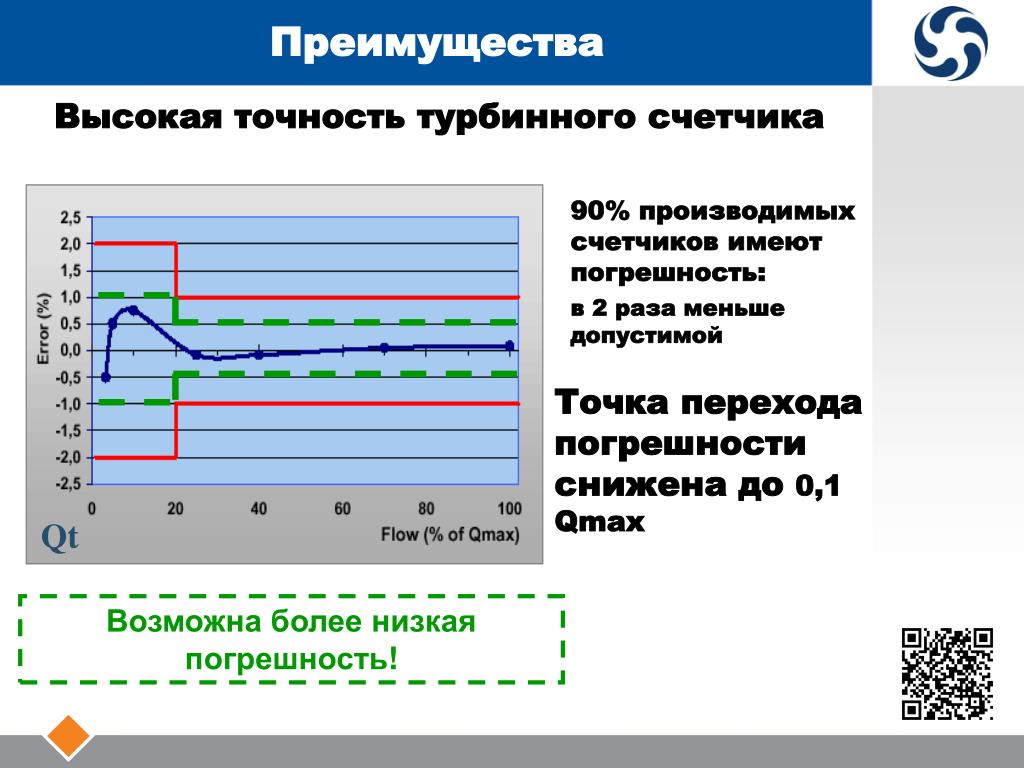

  12. Преимущества Высокая точность турбинного счетчика 90% производимых счетчиков имеют погрешность: в 2 раза меньше допустимой Точка перехода погрешности снижена до 0,1Qmax Qt Возможна более низкая погрешность!

  13. Преимущества Очень хорошая метрология в условиях возмущения потока газа Тесты счетчиков при сильном возмущении потока газа Возмущение „слева“ Возмущение „справа“

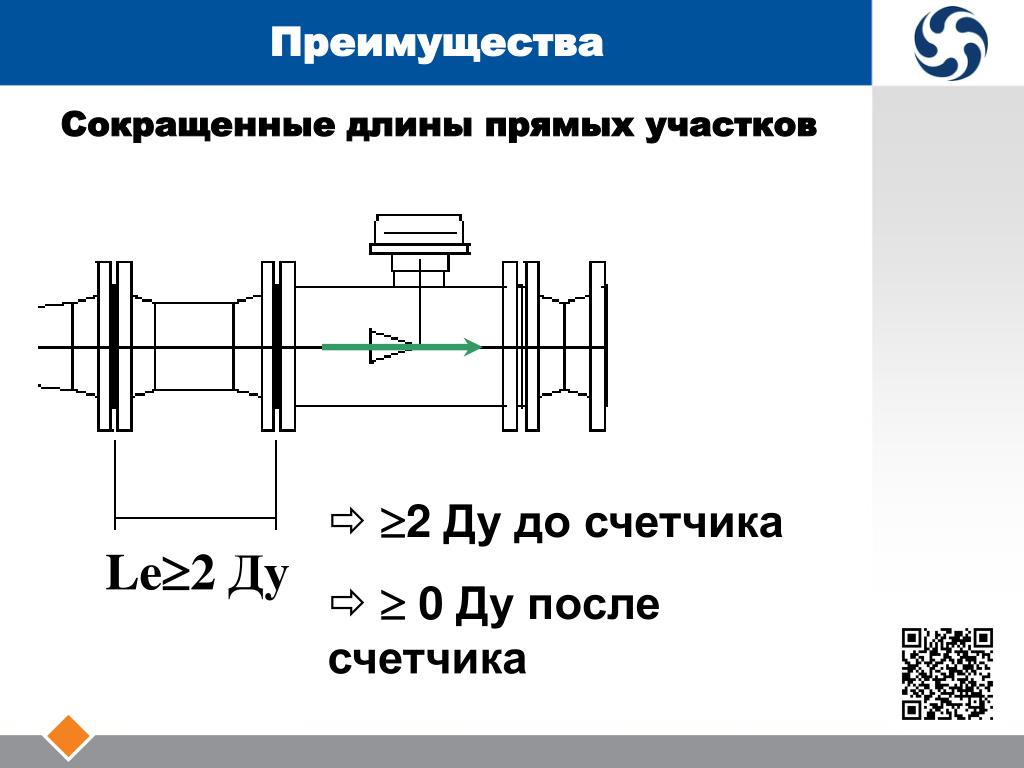

  14. Le2Ду Преимущества Сокращенные длины прямых участков • 2 Дудо счетчика • 0 Ду после счетчика

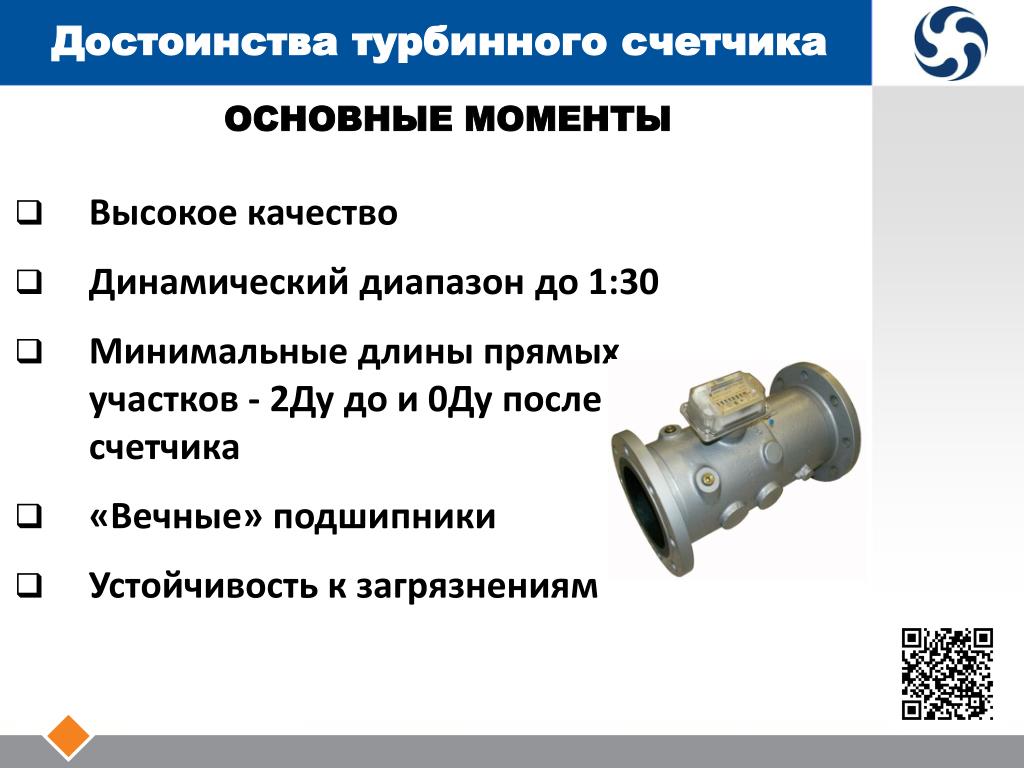

  15. Достоинства турбинного счетчика ОСНОВНЫЕ МОМЕНТЫ • Высокое качество • Динамический диапазондо 1:30 • Минимальные длины прямых участков - 2Ду до и 0Ду после счетчика • «Вечные» подшипники • Устойчивость к загрязнениям

  16. Контактная информация ООО ЭПО «Сигнал» 413119 Саратовская область, г. Энгельс-19 Тел./факс: 8 (8453) 76-11-11, 75-17-00 Справочная служба (звонок бесплатный): 8-800-100-19-51 Горячая линия по вопросам качества и эксплуатации: 8 (8453) 750-425 www.eposignal.ru opgo@eposignal.ru marketing@eposignal.ru
