Presentation Transcript

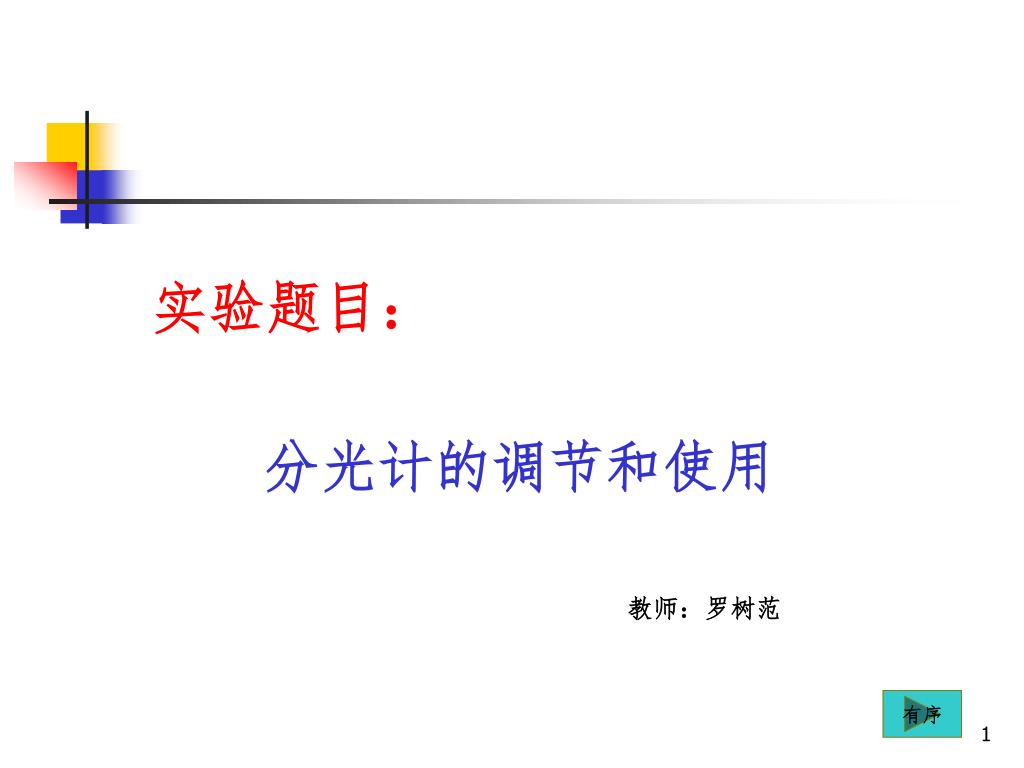

实验题目:

分光计的调节和使用

教师:罗树范

有序


游 标

望远镜位置Ⅰ

望远镜位置Ⅱ

左游标A

右游标B

关于“预习报告”书写内容的要求:

1. 分光计的调节部分,书写内容要尽可能详细 ,按预习内容与教材基本相!!)

2. 下列图形、表格要画在相应部分,做实验前检查。

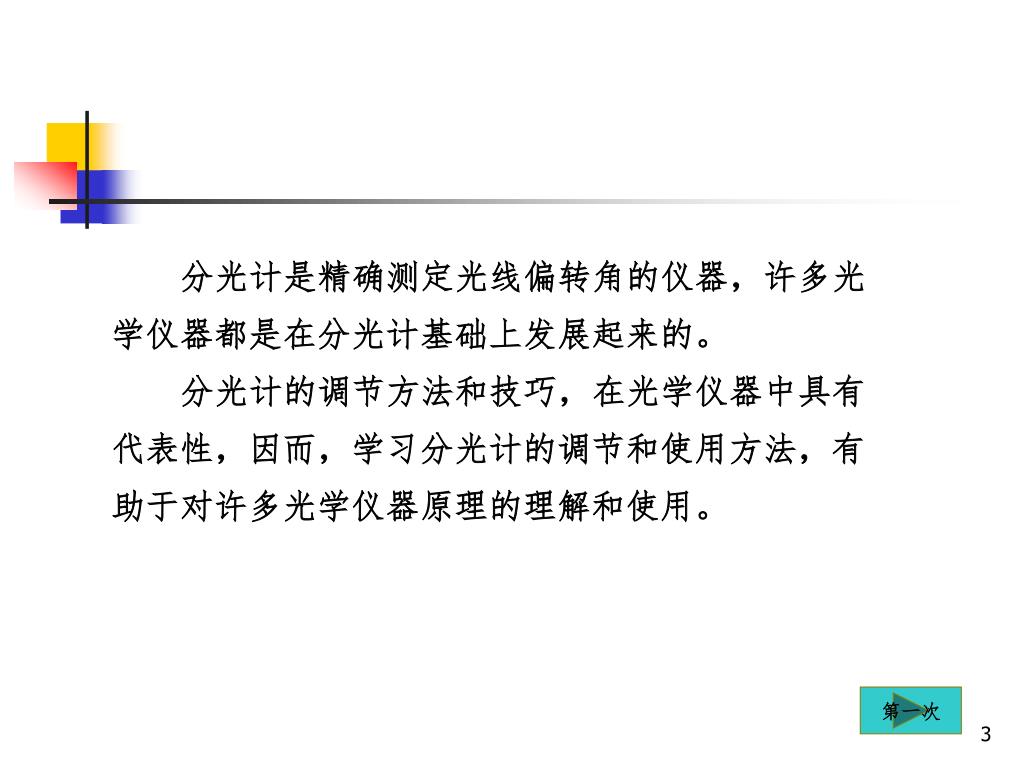

分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。

分光计的调节方法和技巧,在光学仪器中具有代表性,因而,学习分光计的调节和使用方法,有助于对许多光学仪器原理的理解和使用。

第一次


预习情况检测题:分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。

1.从望远镜中找不到小 “+” 字经平面镜反射回来的光斑怎么办?

2.如何使反射光斑变成清晰的小 亮“+”字?

4.调节望远镜光轴垂直于分光计中心轴的调节步骤是什么?

5.如何调节载物台平面垂直于分光计中心轴?

注◆ 保持卫生、填写仪器使用记录!

意◆ 实验后整理实验台、关灯!


1.分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。调节望远镜适合接收平行光

演示

2.调节望远镜光轴垂直于分光计转轴

一.分光计的粗调

二.分光计的细调


3.分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。调节载物台平面垂直于分光计转轴

注意:此部分调节方法与教材不同。

垂直于

⑴ 望远镜调好后,螺丝1、3的连线就    分光计转轴.

⑵ 将平面镜转60度。

⑶调节螺丝2(能否调节1?),使“+”

字形反射像与分划板上叉丝的上交点重合,此时,螺丝1、2的连线也垂直于分光计转轴。

4.调节平行光管发出平行光且垂直于转轴


分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。. 用反射法测三棱镜顶角

1. 分光计如何读数?


2. 分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。如图放置三棱镜?

3. 将望远镜转至 处,观测反射光,分别从左

游标A、右游标B处读出反射光的方位角 、 。

游标盘

4.将望远镜转至Ⅱ处,观测反射光,分别从

左游标A、右游标B处读出反射光的方位 、 。

5.记录并计算

望远镜位置Ⅰ

望远镜位置Ⅱ

游 标

左游标A

写计算过程及结果

右游标B

顶角


注意分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。: 测量时,若度盘零点经过了游标零点,应

在相应读数上加(或减)去360º后再计算.

望远镜位置Ⅰ

望远镜位置Ⅱ

游 标

左游标A

写 计算过程及结果

+ - =

右游标B


数据表格:分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。

望远镜位置Ⅰ

望远镜位置Ⅱ

游 标

左游标A

写 计算过程及结果

右游标B

1.旋转目镜,将黑色叉丝调节清楚。

2.拉伸目镜,将反射的绿十字调清楚。

3.找到平面镜正反面绿十字,用各半调节法调至与上方叉 丝等高。

4.将平面镜转60度,调螺丝2使绿十字到上方叉丝高度。

5.拉伸和转动单缝,将单缝像调成细亮并竖直。调竖直线处于视场中央。

6.将三棱镜正确放置于载物台上,找到两侧反射细亮线,确认并记录。

顶角

实验操作要领:

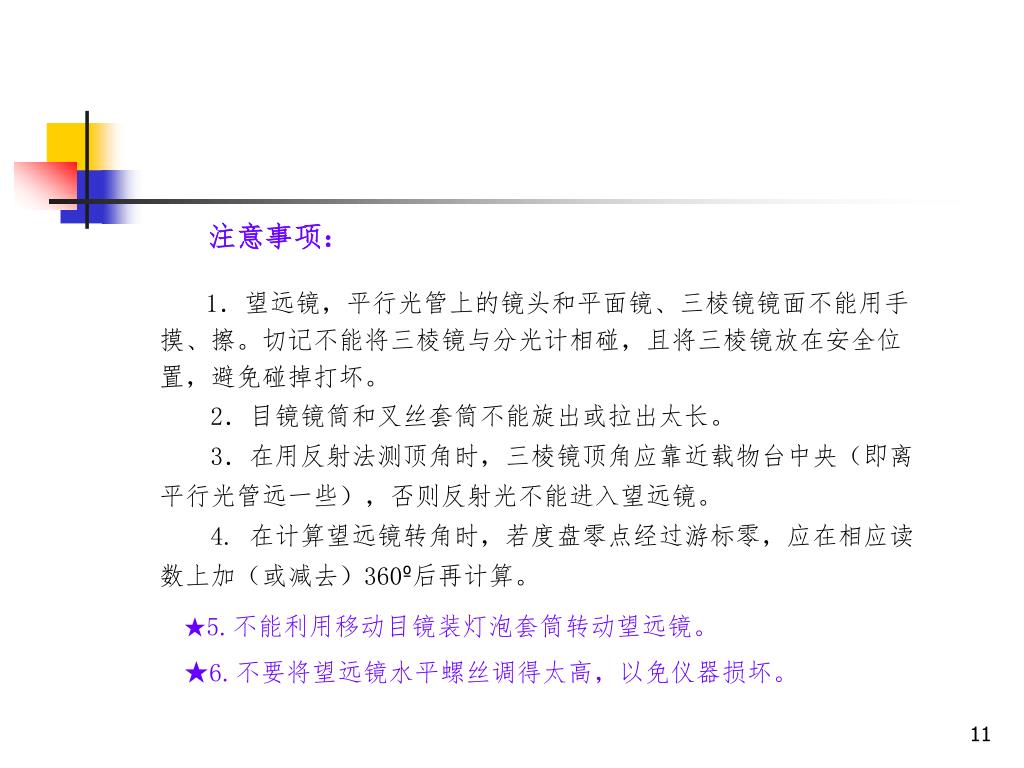

注意事项:分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。

1.望远镜,平行光管上的镜头和平面镜、三棱镜镜面不能用手摸、擦。切记不能将三棱镜与分光计相碰,且将三棱镜放在安全位置,避免碰掉打坏。

2.目镜镜筒和叉丝套筒不能旋出或拉出太长。

3.在用反射法测顶角时,三棱镜顶角应靠近载物台中央(即离平行光管远一些),否则反射光不能进入望远镜。

4. 在计算望远镜转角时,若度盘零点经过游标零,应在相应读数上加(或减去)360º后再计算。

★5.不能利用移动目镜装灯泡套筒转动望远镜。

★6.不要将望远镜水平螺丝调得太高,以免仪器损坏。


分光计是精确测定光线偏转角的仪器,许多光学仪器都是在分光计基础上发展起来的。操作考试要点:

1.调节望远镜

①目镜的调节.

②从平面镜中调出绿 “+” 像(清晰、无视差).

③从平面镜两面都调出绿 “+” 像.

④调节平面镜两面绿 “+” 像位置到合适的位置。

2.调节载物台的垂直于中心轴。

3.调节平行光管 (狭缝像对称、清晰、细锐、铅直、).

4.测量三棱镜顶角(正确放置、正确读数、正确计算).
