Making modern living possible

MAKING MODERN LIVING POSSIBLE

ECL Comfort – elektronicky řízené regulátory pro dálkové vytápění

11-15%

Úspory energie

Regulátor ECL Comfort, pokud bylo správně provedeno jeho uvedení do provozu, optimalizuje účinnost topné soustavy snížením vratné teploty.


2 ecl comfort p ehled produktov ady

2 - ECL Comfort – Přehled produktové řady

Ekvitermní elektronická regulace ECL Comfort

  • ECL Comfort 210

  • ECL Comfort 310

  • ECA dálkové ovládání, ECA 30/31

  • ECL rozšiřovací moduly

  • ECL příslušenství a teplotní sensory (Pt 1000)


Making modern living possible

ECL Comfort 210 & 310:

Univerzální elektronický regulátor teploty pro řízení teploty na primární straně pro CZT a sekundérní straně topení a ohřevu TUV až do 3½ okruhů. Kombinované s inteligentním ECL aplikačním klíčem, ECL může řídit velké množství rozdílných aplikací pro topení nebo chlazení.

3 - ECL 210 a ECL 310

  • Snadně, rychle a spolehlivě

    • výběr

    • instalace & prověření

    • údržba & servis

  • Optimalizuje energetickéúspory a comfort

  • Flexibilnípojetí

  • Zaměřený na dodavatele CZT

  • Spolehlivý, robusní (kvalitní) produkt

  • Komunikační příslušenství je integrované(ECL Comfort 310)


4 ecl 210 a 310

4 - ECL 210 a 310

  • ECL 210 bez webové komunikace

  • ECL 310 s webovou komunikací

  • Aplikační klíč


5 ecl 210b a 310b pro mont do elektrosk n

5 - ECL 210B a 310B pro montáž do elektroskříní

  • ECL 210 a 310 bez displeje a ovládacího prvku

  • ECA 30 dálkové ovládání pro ECL 210, ECL 310, ECL 210B a ECL 310B


6 ecl 210 a 310

6 - ECL 210 a 310

  • Příslušenství teplotní senzory


Making modern living possible

7 -Snadný výběr

Výběr ECL Comfort pro potřebné aplikace application

Legenda pro aplikační klíče:A = Aplikační klíč2 = Vhodný pro ECL Comfort 210 a 3103 = Vhodný pro ECL Comfort 310xx = Specifická aplikace

Zkratka: DH (oblast topení)DC (oblast chlazení)


8 elektronick zen teploty tuv dle zadan komfortn nebo tlumov teploty ecl 210 kl a217 tuv

8 - Elektronické řízení teploty TUV dle zadané komfortní nebo útlumové teploty.ECL 210/ klíč A217 TUV


Making modern living possible

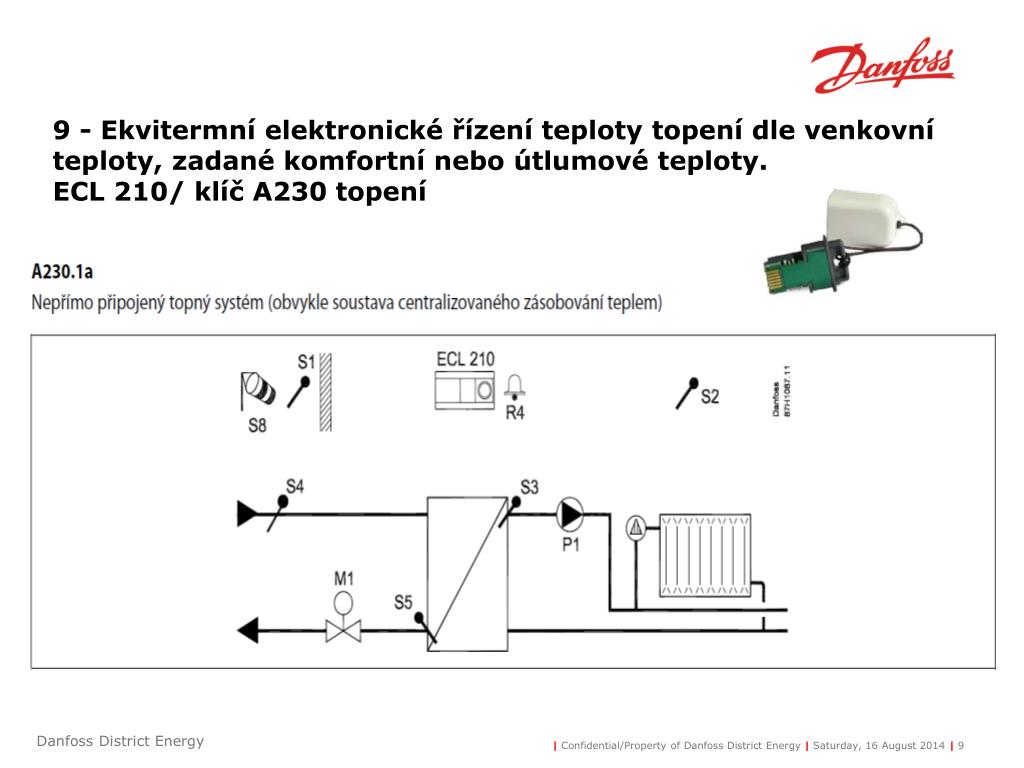

9 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty.ECL 210/ klíč A230 topení


Making modern living possible

10 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení nabíjení TUV v akumulační nádobě se šnekem.ECL 210/ klíč A237 topení a TUV


Making modern living possible

11 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení TUV v akumulační nádobě se šnekem.ECL 210/ klíč A247 topení a TUV


Making modern living possible

12 - Ekvitermní elektronické řízení teploty dvou okruhů topení dle venkovní teploty, zadané komfortní nebo útlumové teploty.ECL 210/ klíč A260 topení 2x okruh topení


Making modern living possible

13 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení TUV.ECL 210/ klíč A266 topení a TUV


Making modern living possible

14 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení TUV.ECL 310/ klíč A367 2x topení a TUV příklad c


Making modern living possible

15 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení TUV.ECL 310/ klíč A367 2x topení a TUV příklad d


Making modern living possible

16 - Ekvitermní elektronické řízení teploty topení dle venkovní teploty, zadané komfortní nebo útlumové teploty a řízení TUV.ECL 310/ klíč A376 2x topení a TUV


Making modern living possible

17Snadná instalace

Výhody použití regulace ECL 210 a 310:

  • Čas montážeECL Comfort snadná a rychlá instalace. Snadný přístup a minimum elektroinstalace

  • NastaveníSnadné a rychlé nastavení ECL Comfort.

  • ProvozBezúdržbový celoroční provoz. ECL Comfort.


Making modern living possible

18Snadná instalace

Možnosti snadné instalace ECL

  • Zvětšení ECLvětší prostor pro kabelážbez kompromisu.

  • Snadný přístup pro kabeláž a minimum elektrické kabeláže pro montáž.

  • DIN lištanebo montáž na stěnu pro optimální polohu

    • Volný přístup

    • Volný výběr umístění ECL.

  • Panelová montáž

  • Oddělené vysoké a nízké napětí kabeláže.

  • Extra terminálpro běžnou kabeláž :

  • Extra vnitřní a venkovní moduly

  • Vysoká kvalita dokumentace – Instrukce a obsluha v Českém jazyce


Making modern living possible

19 - Snadná instalace

Vysoká kvalita dokumentace v Českém jazyce- Montážní návod, instalační návod, instrukce, grafický popis a kontrolní list

Obraz z ECL instalace

Příklad instalačního návodu A230


N en pot ebn programov zru nost pro spr vn nastaven

20 - Snadné nastavení

Není potřebná programová zručnostpro správné nastavení

  • Jednoduše krok za krokem procesem nastavení

    • Výběr správné aplikace

    • Montáž ECL na lištu DIN nebo na zeď

    • Správné připojení kabelů

    • Vložení správného klíče

    • Zapnutí 230V

    • Výběr správného schéma

    • Nastavení času a datumu

    • Nastavení ekvitermní křivky

    • Nastavení komforní a útlumové teploty

    • Nastavení časového programu pro každý den až 3 bloky

    • Komfortní a útlumové teploty

    • Kopírovat nastavení na klíč z ECL

    • Možnost nastavit více ECL jedním klíčem

    • Historie teplot v paměti až pro 4 dny

    • Venkovní teplota. Vnitřní teplota, teplota topení přívod a zpátečka

    • Možnost nastavit ECL přes PC tool

    • Přes internetové rozhraní zobrazení a ovládání ECL 310

    • MODBUS TCP


Making modern living possible

Master

Slave 1

Slave 2

Slave 9

21 – Možnost propojovat regulátory ECL210 a 310 přes rozhraní RS 485 až 15 ECL + až 2x ECA 30Master řídící regulátor, Slave podřízený regulátor

T

RCU 1

RCU 2

T


22 mo nost propojovat regul tory ecl210 a 310 p es rozhran rs 485 p klad aplikac

22 – Možnost propojovat regulátory ECL210 a 310 přes rozhraní RS 485 – příklad aplikací


23 ovl d n a zobrazov n ecl p es webov rozhran

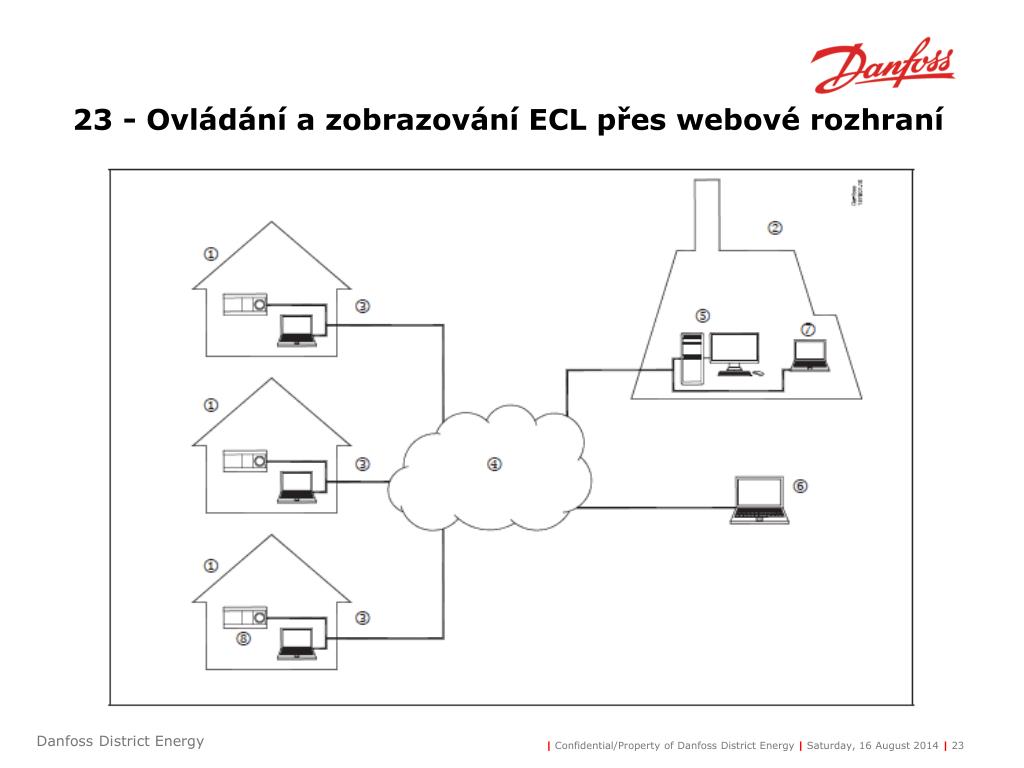

23 - Ovládání a zobrazování ECL přes webové rozhraní


24 ecl portal eca 310 a260

24 - ECL Portal – ECA 310 / A260


Making modern living possible

25- Display ECL 310/A367

  • Topení okruh 1 - display

    • Venkovní teplota 9,3°C

    • Zadaná útlumová teplota 18°C

    • Časový program 0 až 24 hodin

    • Aktuální datum a čas

    • Zobrazení v jedné lince komfortní a útlumové teploty

  • Topení okruh 1 - display

    • Požadovaná teplota topení 26°C

    • Skutečná teplota topení 29°C

    • Skutečná teplota zpátečky 21°C

    • Pohon M1 bez pohybu

    • Čerpadlo topení P1 zapnuto


Making modern living possible

26- Display ECL 310/A367

  • Topení okruh 2 - display

    • Venkovní teplota 9,3°C

    • Zadaná útlumová teplota 18°C

    • Časový program 0 až 24 hodin

    • Aktuální datum a čas

    • Zobrazení v jedné lince komfortní a útlumové teploty

  • Topení okruh 2 - display

    • Požadovaná teplota topení 21°C

    • Skutečná teplota topení 26°C

    • Skutečná teplota zpátečky 25C

    • Pohon M2 bez pohybu

    • Čerpadlo topení P5 zapnuto


Making modern living possible

27- Display ECL 310/A367

  • TUV okruh 3 - display

    • Komfortní teplota 24 hodin

    • Požadovaná teplota 50°C

    • Skutečná teplota 46,6°C


Making modern living possible

28– Display ECL 310/A367 – historie teplot

  • Venkovní teplota- včerejší den

  • Topení přívod teplota – dnešní den

  • TUV teplota - včerejší den


  • Login
