Presentation Transcript

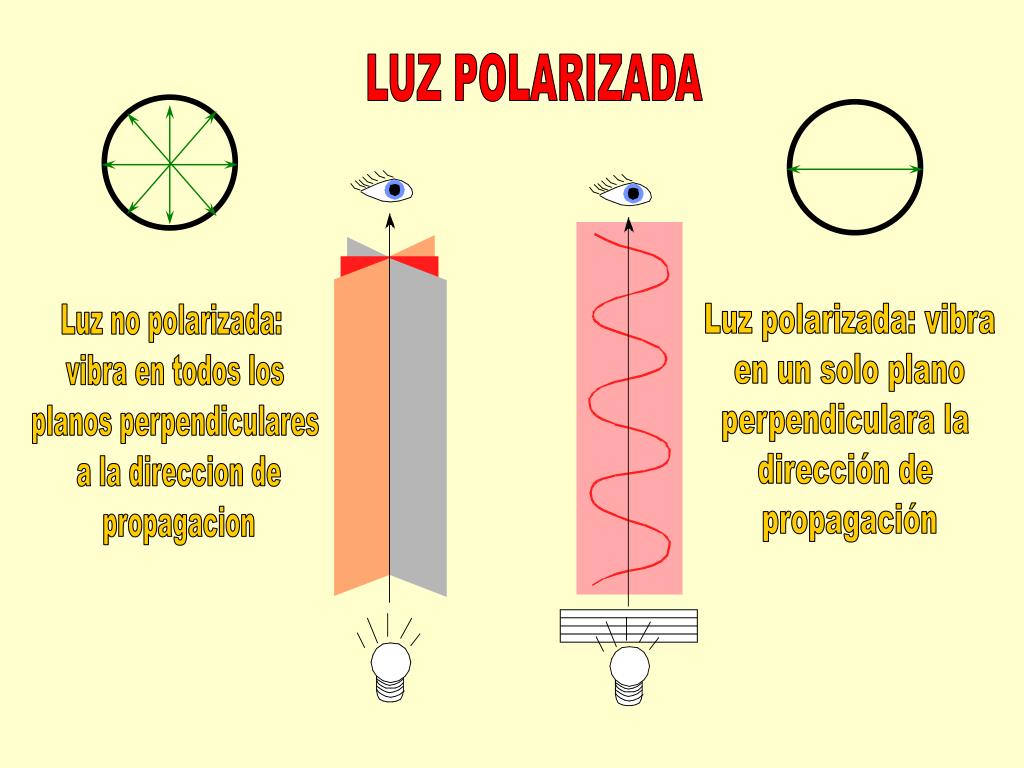

LUZ POLARIZADA

Luz polarizada: vibra

en un solo plano

perpendiculara la

dirección de

propagación

Luz no polarizada:

vibra en todos los

planos perpendiculares

a la direccion de

propagacion

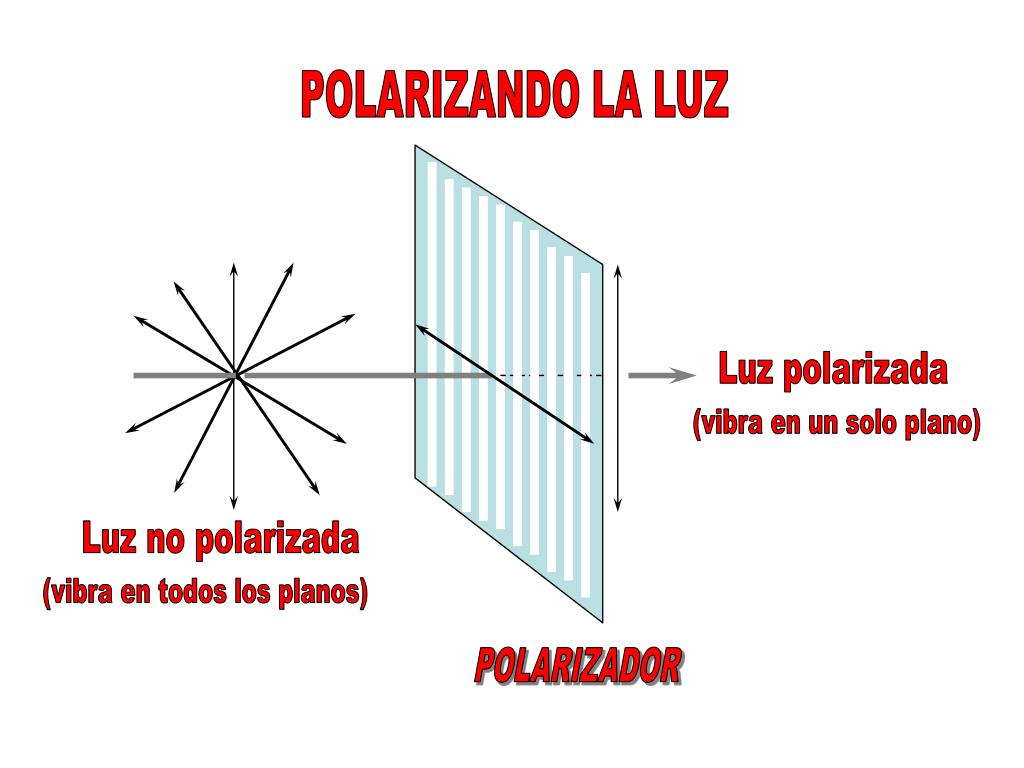

POLARIZANDO LA LUZ

Luz polarizada

(vibra en un solo plano)

Luz no polarizada

(vibra en todos los planos)

POLARIZADOR

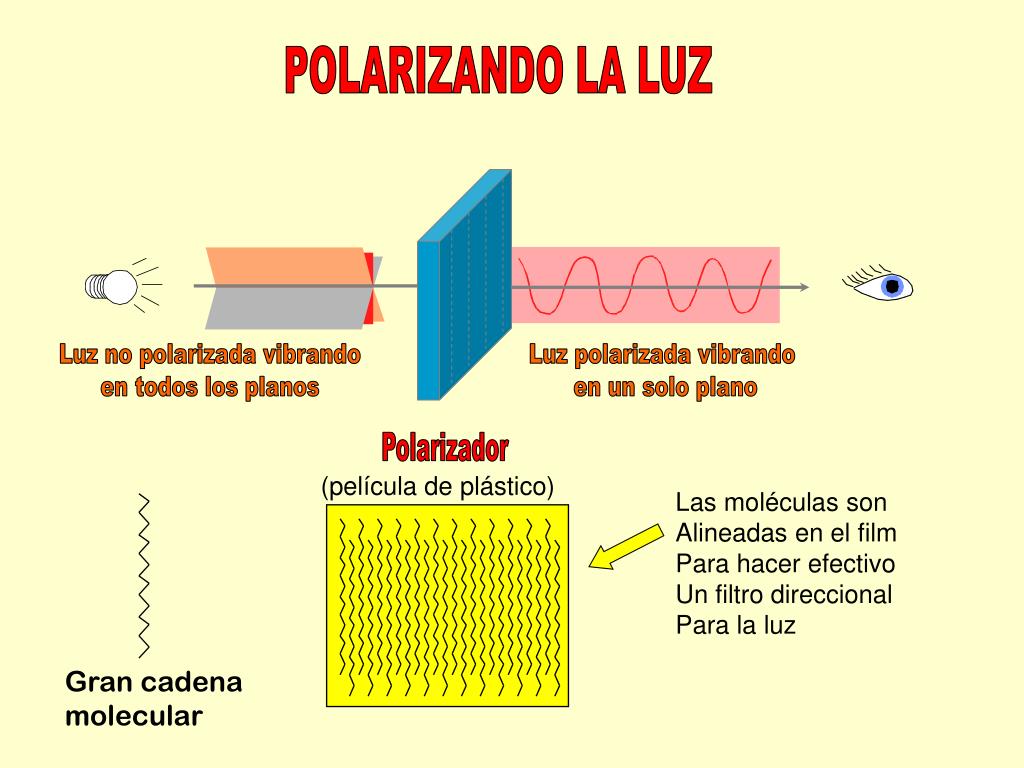

POLARIZANDO LA LUZ

Luz no polarizada vibrando

en todos los planos

Luz polarizada vibrando

en un solo plano

Polarizador

(película de plástico)

Las moléculas son

Alineadas en el film

Para hacer efectivo

Un filtro direccional

Para la luz

Gran cadena

molecular

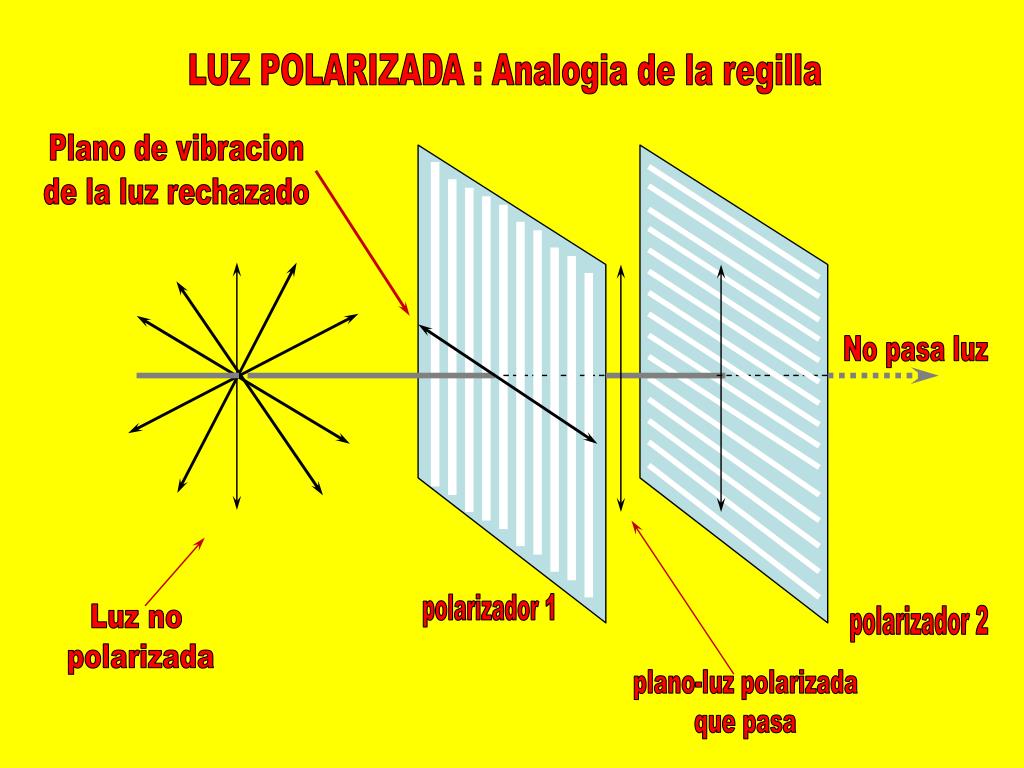

LUZ POLARIZADA : Analogia de la regilla

Plano de vibracion

de la luz rechazado

No pasa luz

polarizador 1

Luz no

polarizada

polarizador 2

plano-luz polarizada

que pasa

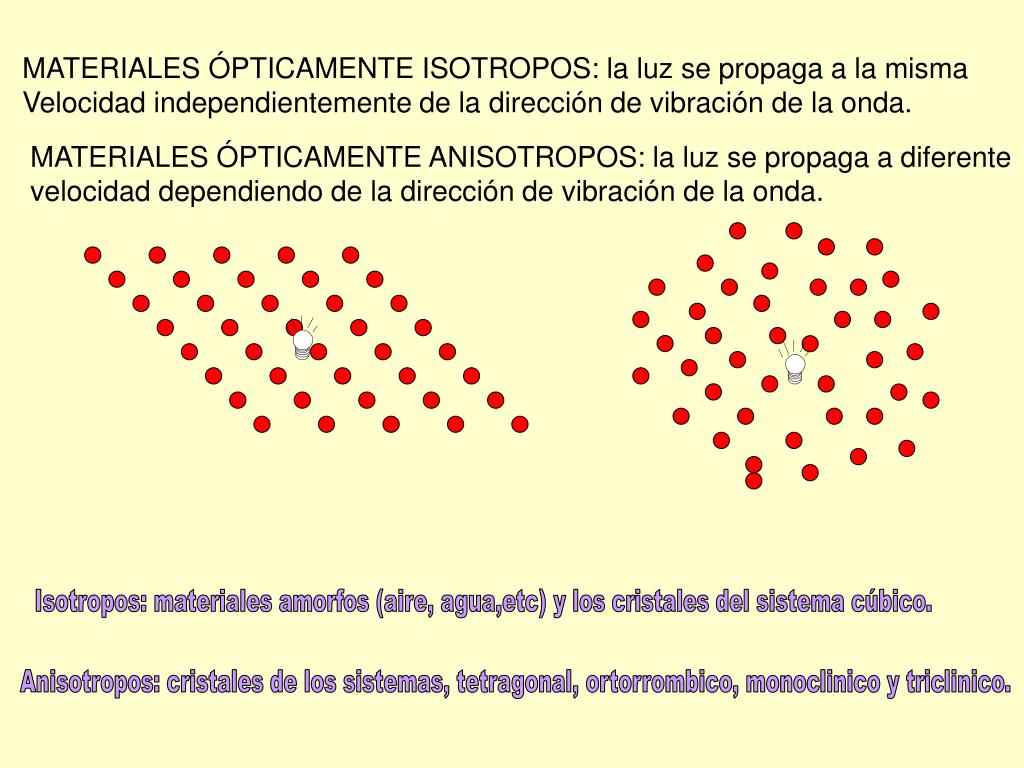

MATERIALES ÓPTICAMENTE ISOTROPOS: la luz se propaga a la misma

Velocidad independientemente de la dirección de vibración de la onda.

MATERIALES ÓPTICAMENTE ANISOTROPOS: la luz se propaga a diferente

velocidad dependiendo de la dirección de vibración de la onda.

Isotropos: materiales amorfos (aire, agua,etc) y los cristales del sistema cúbico.

Anisotropos: cristales de los sistemas, tetragonal, ortorrombico, monoclinico y triclinico.


Incidente misma

Reflejado

i

r’

aire

agua

r

Cuando un rayo de luz pasa de un medio a otro parte del rayo es reflejado

y parte entra en el medio, siendo refractado.

Rayo reflejado: el angulo de incidencia i

es igual al angulo de reflexión r’

Ambos rayos estan en el mismo plano

Rayo refractado: su direccion se desvia

de la direccion del rayo incidente

dependiendo de la diferencia de velocidad

entre ambos medios

Ley de Snell

Indice de refracción:

N = C/Cm

Refractado

ni.seni=nr.senr

Normalmente n>1


27º misma

32º

17º

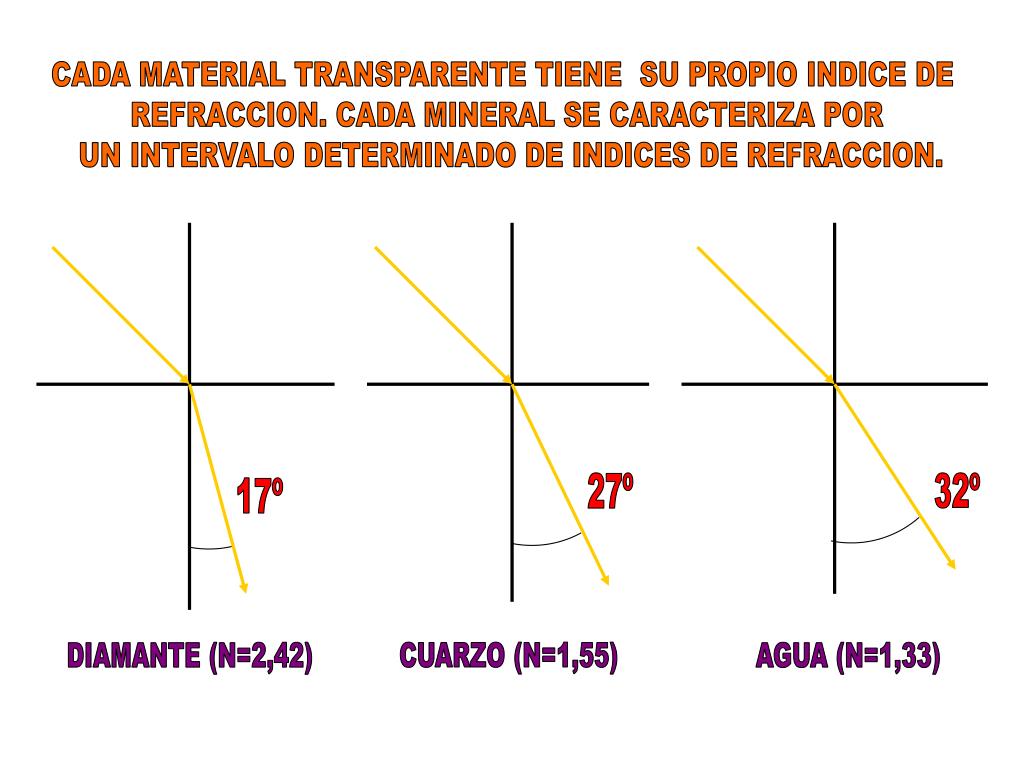

CADA MATERIAL TRANSPARENTE TIENE SU PROPIO INDICE DE

REFRACCION. CADA MINERAL SE CARACTERIZA POR

UN INTERVALO DETERMINADO DE INDICES DE REFRACCION.

CUARZO (N=1,55)

DIAMANTE (N=2,42)

AGUA (N=1,33)


COLOR: misma

LA LUZ ATRAVIESA EL MINERAL INTERACCIONANDO CON LA COBERTERA

ELECTRÓNICA DE SUS ÁTOMOS: SE ABSORBEN ALGUNAS LONGITUDES DE

ONDA, PRODUCIENDOSE EL EFECTO DE COLOR.

El color es una caracteristica identificativa de algunos minerales

(idiocromáticos) auque no lo es para otros (alocromáticos)

Piroxeno

Olivino

Piroxeno

Olivino


OBSERVACIONES CON LUZ PARALELA Y UN SOLO POLARIZADOR misma

PLEOCROISMO

Al atravesar la luz el mineral, el paisaje atómico que se encuentra depende de la

dirección que lleve (medio anisótropo). La interacción, la absorcion de

ondas y por tanto el color pueden variar

El pleocroismo lo observaremos cuando giramos la platina porque

variamos la direccion de propagación de la luz a traves del cristal

Dirección de vibración

de la luz polarizada

E

O


Relieve: grado de visibilidad o sensacion de emergencia de un grano mineral.

Depende de la diferencia del indice de refraccion entre dos medios.

Relieve alto

Relieve bajo


zonas oscuras un grano mineral.

grano mineral

indice de refracción

del grano (N)

indice refracción

del medio (n)

rayos de luz paralelos que

vienen del polarizador

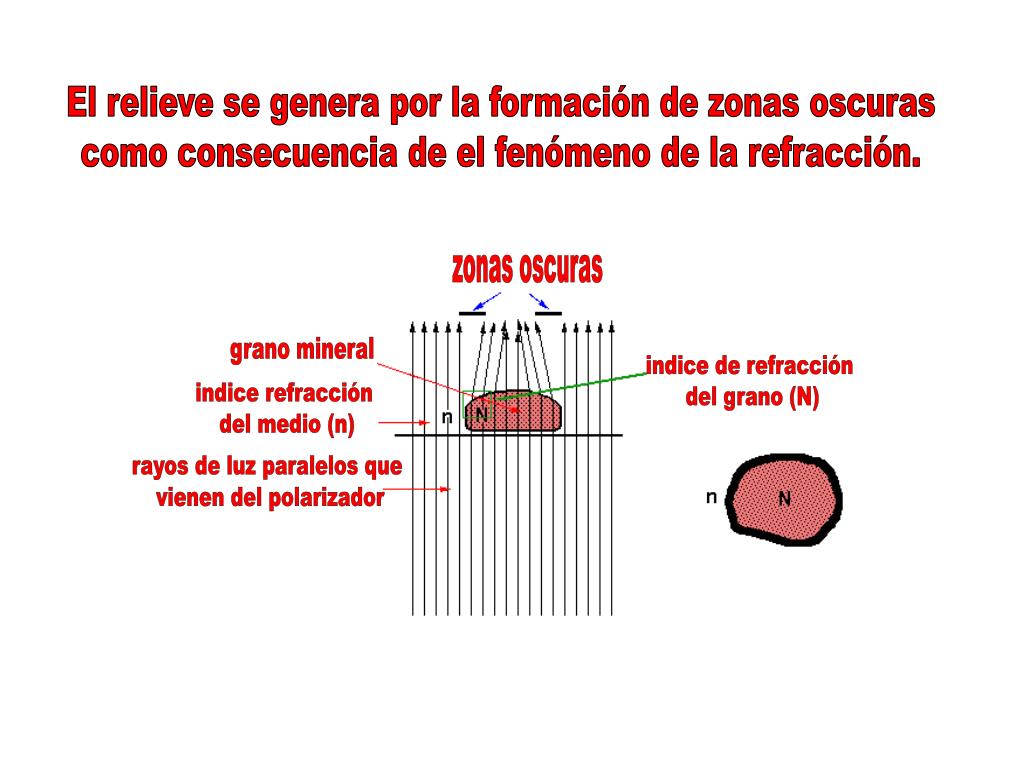

El relieve se genera por la formación de zonas oscuras

como consecuencia de el fenómeno de la refracción.

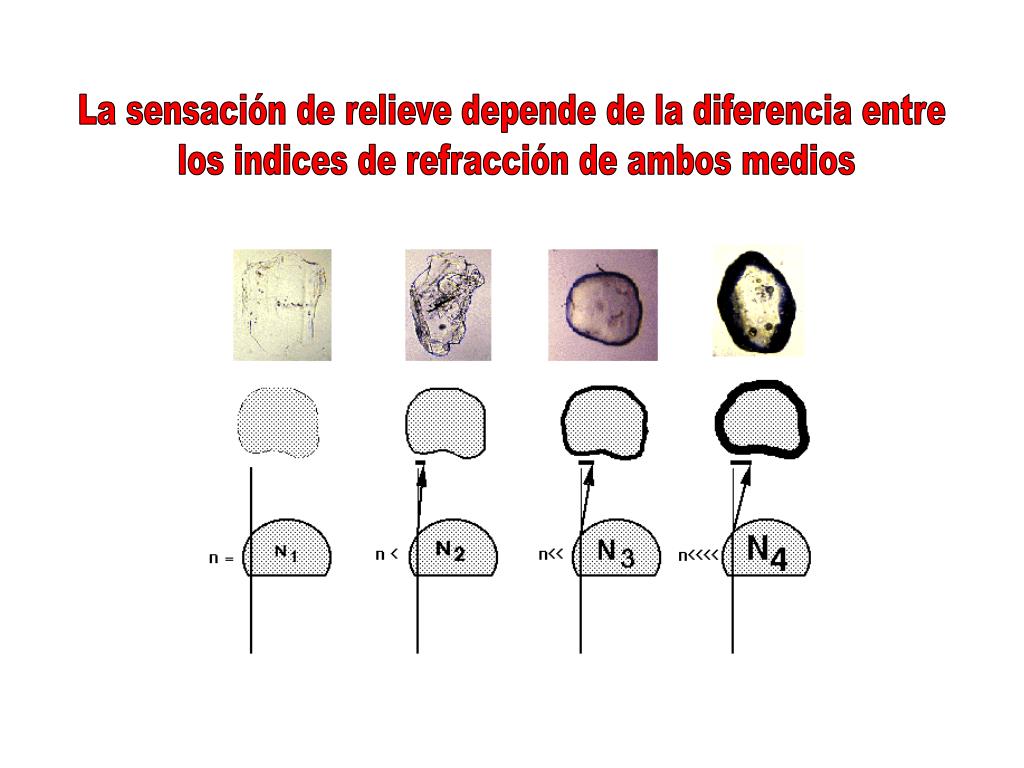

La sensación de relieve depende de la diferencia entre un grano mineral.

los indices de refracción de ambos medios


comparando relieves un grano mineral.

Observando el relieve de dos minerales podemos determinar cual de ellos tiene

el índice de refracción mas alto (mayor relieve, mayor índice de refracción)

Relieve mas alto

Relieve mas bajo

Si conocemos el valor numérico de el índice de refracción del medio

o de algunos minerales presentes, podemos aproximarnos al índice

de refracción del mineral problema.


PLEOCROISMO DE RELIEVE un grano mineral.

Variación del relieve del grano mineral al girar la platina

Cuando un mineral tiene una gran diferencia

entre sus indices de refracción la luz

polarizada nos ofrece el relieve de la sección del cristal

que atraviesa
