超声波与木材检测. Sylvatest Duo 检测步骤. 木材检测的工具. 超声波检测仪: Sylvatest Duo, 可携带的 无损检测技术 : 木材残余机械性能的评估 木材非常规状态的评估 湿含量检测仪: 衰败行为的评估. Sylvatest Duo 与检测. 木材残余机械性能的评估 纵向的测量 ( 与木纤维平行 ) 直接或间接的测量. Longitudinal axis. 直接的测量. 间接的测量. 传感器 设置深度. Sylvatest Duo 与检测. 木材残余机械性能的评估. A/ 安置 传感器.

Download Presentation

超声波与木材检测

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4914088

超声波与木材检测

Sylvatest Duo 检测步骤


4914088

木材检测的工具

  • 超声波检测仪:

    • Sylvatest Duo, 可携带的无损检测技术:

      • 木材残余机械性能的评估

      • 木材非常规状态的评估

  • 湿含量检测仪:

    • 衰败行为的评估


Sylvatest duo

Sylvatest Duo与检测

  • 木材残余机械性能的评估

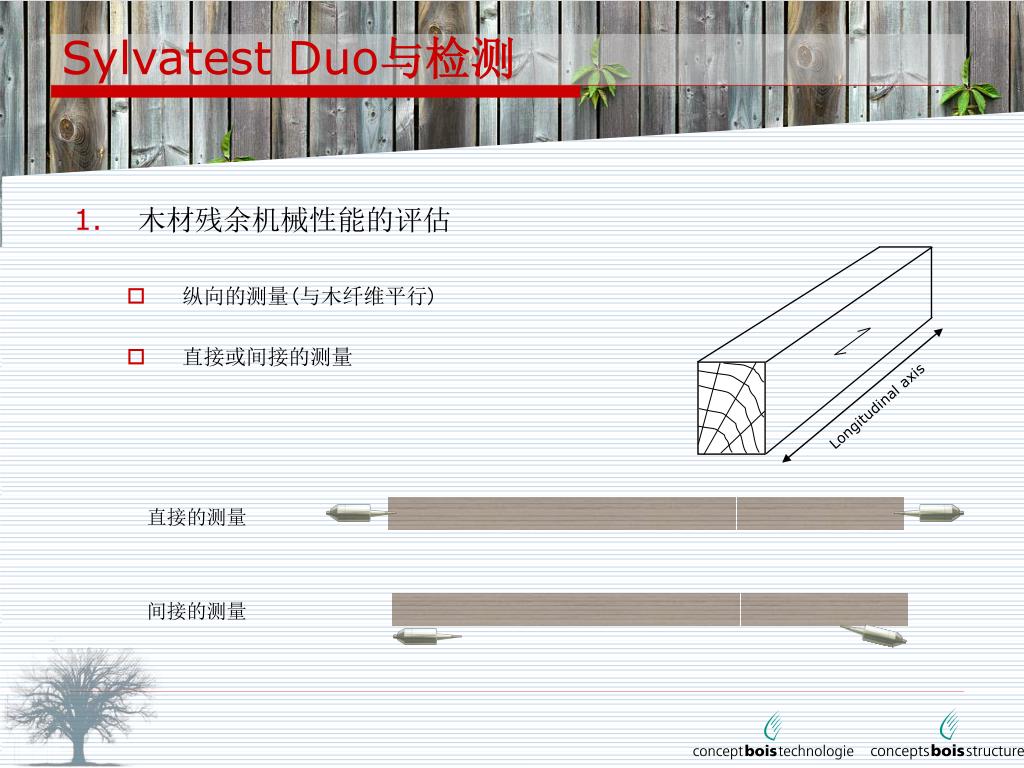

    • 纵向的测量(与木纤维平行)

    • 直接或间接的测量

Longitudinal axis

直接的测量

间接的测量


Sylvatest duo1

传感器设置深度

Sylvatest Duo与检测

  • 木材残余机械性能的评估

A/ 安置传感器

传感器必须与木材直接接触 (至少 1 厘米)


4914088

Sylvatest Duo与检测

  • 木材残余机械性能的评估

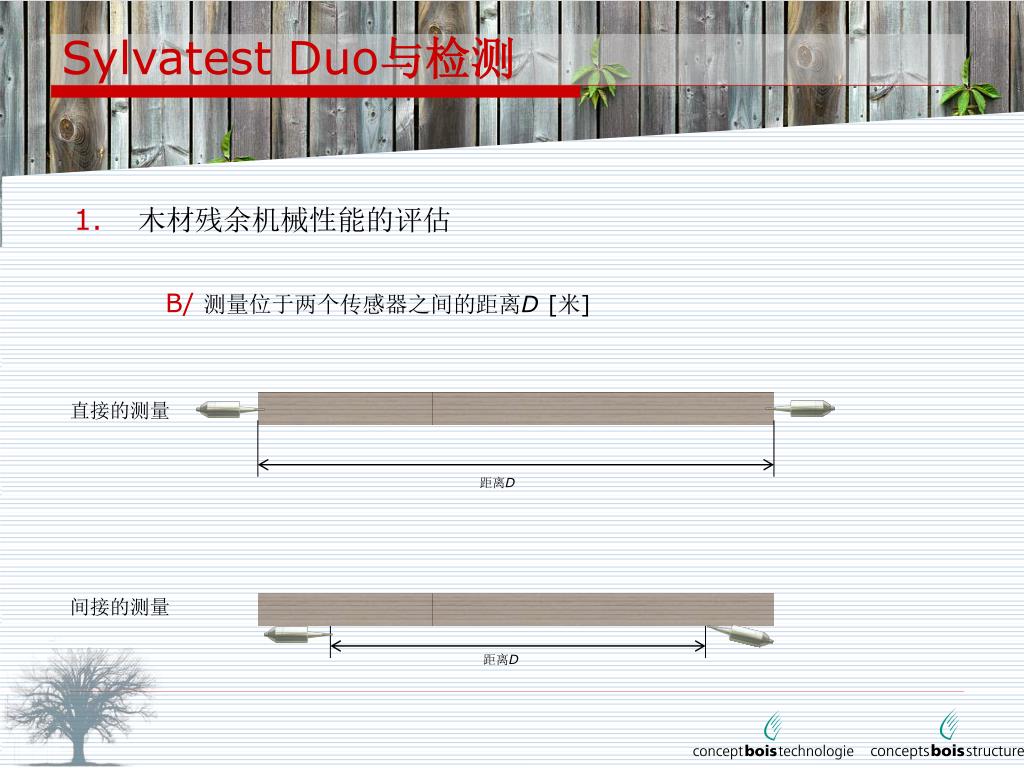

B/ 测量位于两个传感器之间的距离D [米]

直接的测量

距离D

间接的测量

距离D


Sylvatest duo2

Sylvatest Duo与检测

  • 木材残余机械性能的评估

C/ 超声波的传递时间的测量

传递时间T [ms]

距离D


Sylvatest duo3

Sylvatest Duo与检测

  • 木材残余机械性能的评估

D/ 超声波传递速度的计算 V [米/秒]

[米/秒]


Sylvatest duo4

Sylvatest Duo与检测

  • 木材残余机械性能的评估

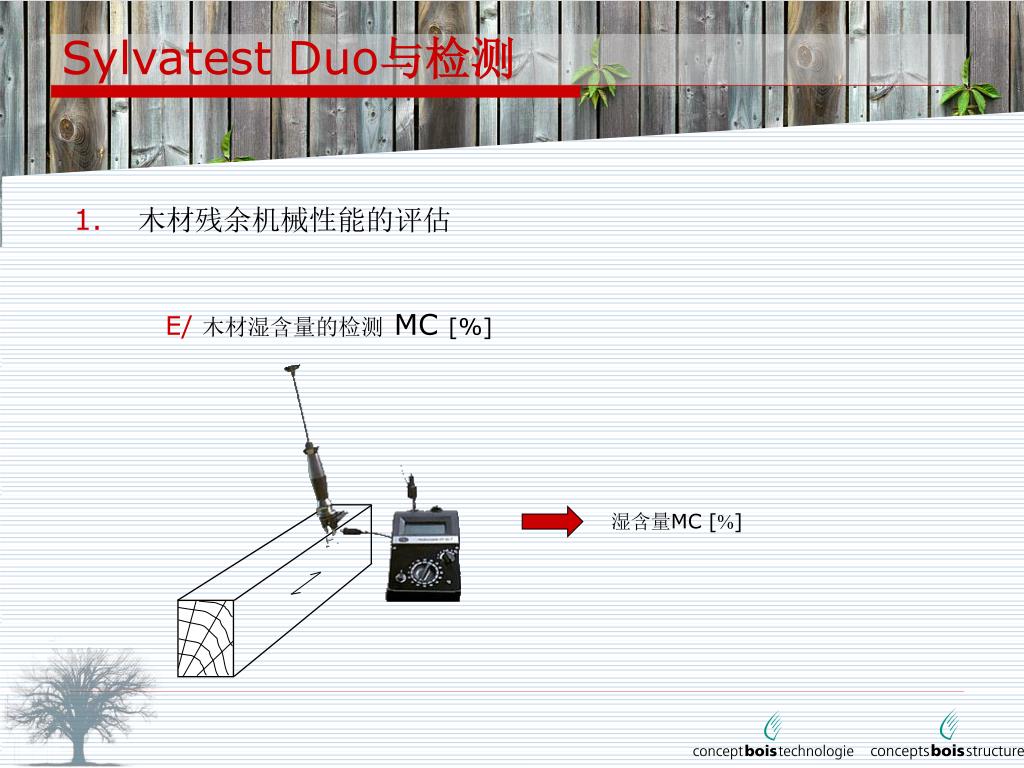

E/ 木材湿含量的检测MC [%]

湿含量MC [%]


Sylvatest duo5

Sylvatest Duo与检测

  • 木材残余机械性能的评估

F/ 用木材湿含量MC来校正超声波速度V, 从而获得一个

准确的超声波速度V12% [米/秒]

[米/秒]


Sylvatest duo6

Sylvatest Duo与检测

  • 木材残余机械性能的评估

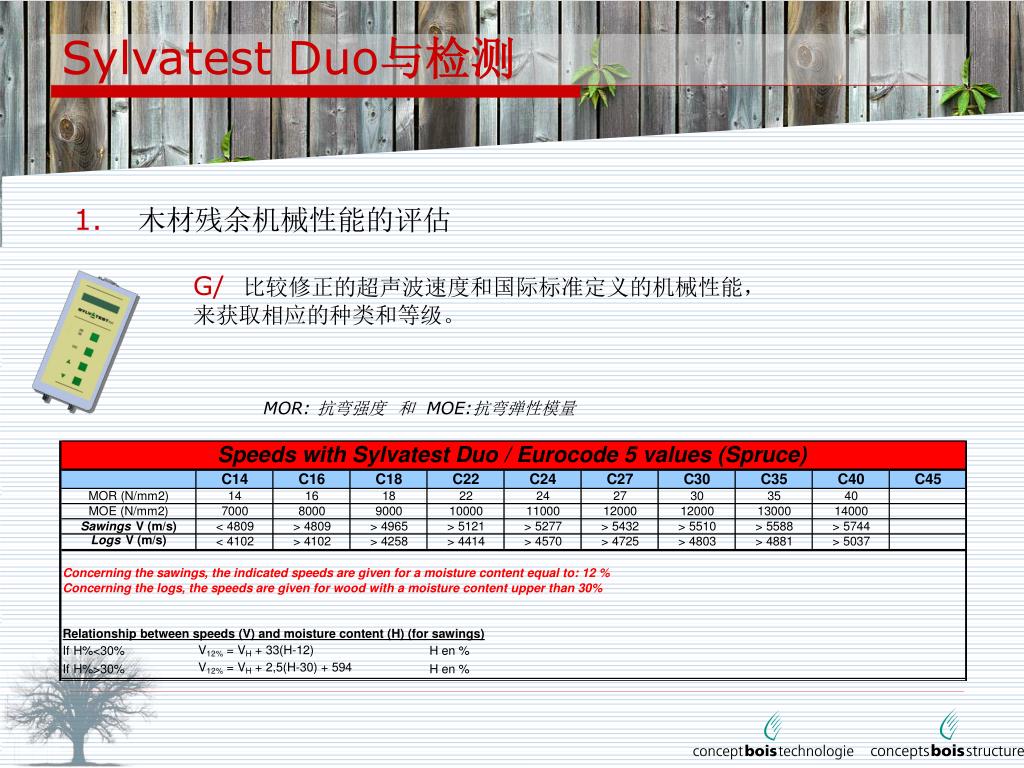

G/ 比较修正的超声波速度和国际标准定义的机械性能,

来获取相应的种类和等级。

MOR: 抗弯强度 和 MOE:抗弯弹性模量


4914088

Sylvatest Duo与检测

  • 木材残余机械性能的评估


Sylvatest duo7

Sylvatest Duo与古木建检测

  • 木材残余机械性能的评估

H/ 根据强度等级监测


4914088

Qualité et Triage par l’Ultrason

古木建检测实例

  • 紫禁城 – 北京(中国)

  • 建筑师: 不详

  • 委托方 : 故宫博物馆

  • 合作方:清华大学古建院

  • 鉴定: 2005-2006


4914088

Qualité et Triage par l’Ultrason

古木建检测实例

  • 紫禁城 – 北京(中国)

  • 建筑师: 不详

  • 委托方 : 故宫博物馆

  • 合作方:清华大学古建院

  • 鉴定: 2005-2006


4914088

Qualité et Triage par l’Ultrason

古木建检测实例

  • 紫禁城 – 北京(中国)

  • 建筑师: 不详

  • 委托方 : 故宫博物馆

  • 合作方:清华大学古建院

  • 鉴定: 2005-2006


4914088

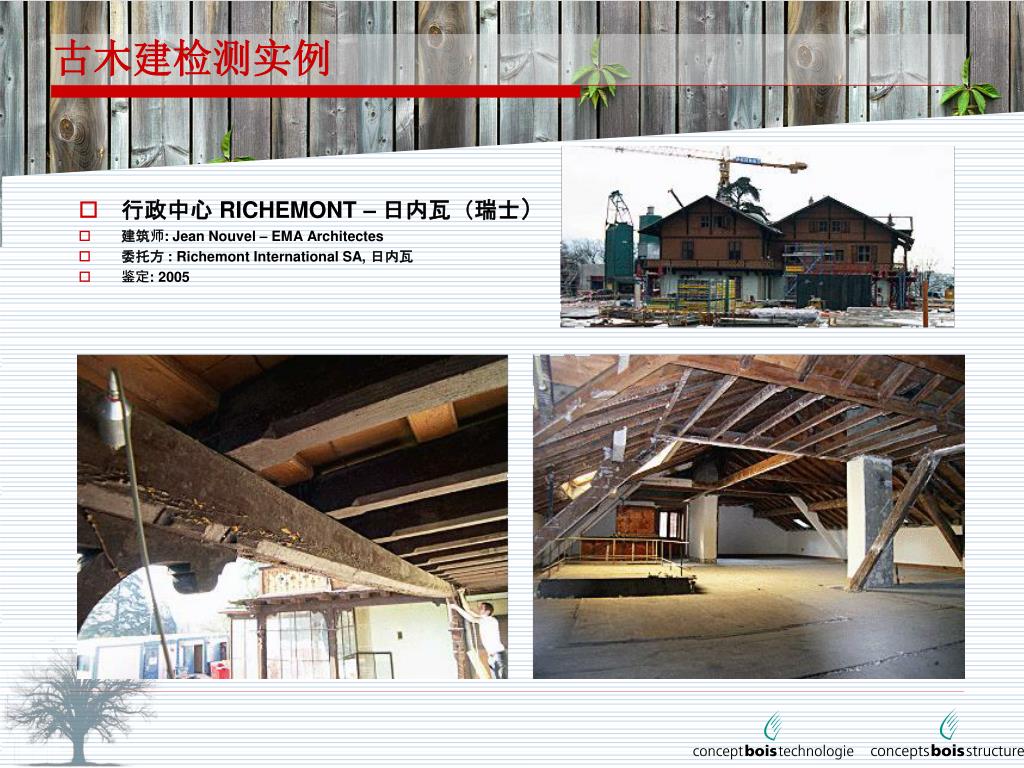

行政中心 RICHEMONT – 日内瓦(瑞士)

建筑师: Jean Nouvel – EMA Architectes

委托方 : Richemont International SA, 日内瓦

鉴定: 2005

古木建检测实例


4914088

Qualité et Triage par l’Ultrason

古木建检测实例

  • VAUBAN货场– le havre港(法国)

  • 建筑师: Reichen & Robert

  • 委托方 : SOGEA Nord-Ouest

  • 鉴定: 2005


Sylvatest duo8

Sylvatest Duo与检测

  • 湿度的评估

如果木材湿含量MC < 30% : 通风条件正确, 木材应该健康

如果 30% <木材湿含量MC < 60% : 通风条件不够充分

木材湿含量MC > 60% : 生物性活动的可能性高 (腐败)

木材必须高度检查

通风必须被加强


Sylvatest duo9

Sylvatest Duo与检测

  • 突变性的探测

木材突变性的来源:

- 死结

- 裂缝

- 合成梁

- 胶水的毛病(如果用胶连接)

比较能量衰减:P [mV]

假设的危险区域和假设的健康区域之间


Sylvatest duo10

Sylvatest Duo与检测

  • 突变性的探测

比较能量衰减:P [mV]

假设的危险区域和假设的健康区域之间

如果能量衰减比正常情况高出50%, 突变性可能性很高

*横向的测量可以被实施


Sylvatest duo11

Sylvatest Duo与检测

  • 突变性的探测

比较能量衰减:P [mV]

假设的危险区域和假设的健康区域之间

P2

健康区域

P1

危险区域

突变性

突变性


Sylvatest duo12

Sylvatest Duo与检测

  • 突变性的探测

比较能量衰减:P [mV]

假设的危险区域和假设的健康区域之间

如果 P1 > 2 x P2 : 危险区域的突变性可能性很高

注意: 传感器–木材 的联结非常重要 !

同一次测量比较中,传感器(探头)的受力必须尽量一致


Sylvatest duo13

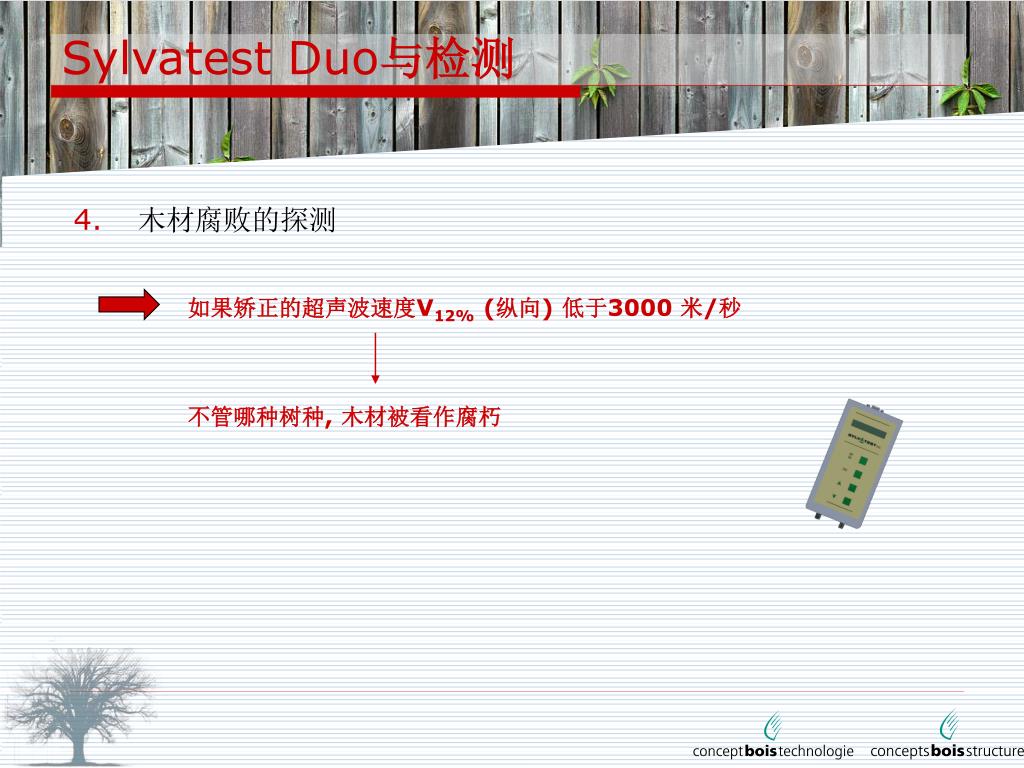

如果矫正的超声波速度V12% (纵向) 低于3000 米/秒

不管哪种树种, 木材被看作腐朽

Sylvatest Duo与检测

  • 木材腐败的探测


4914088

Sylvatest Duo与应用

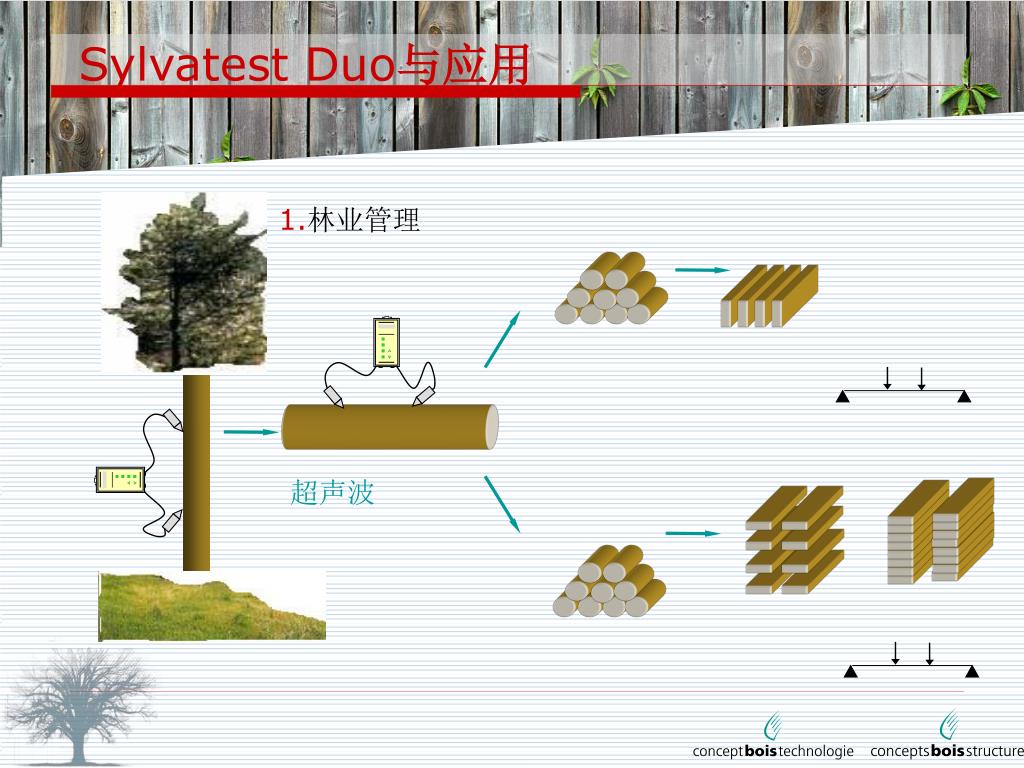

1.林业管理

超声波


Sylvatest duo14

Sylvatest Duo与应用

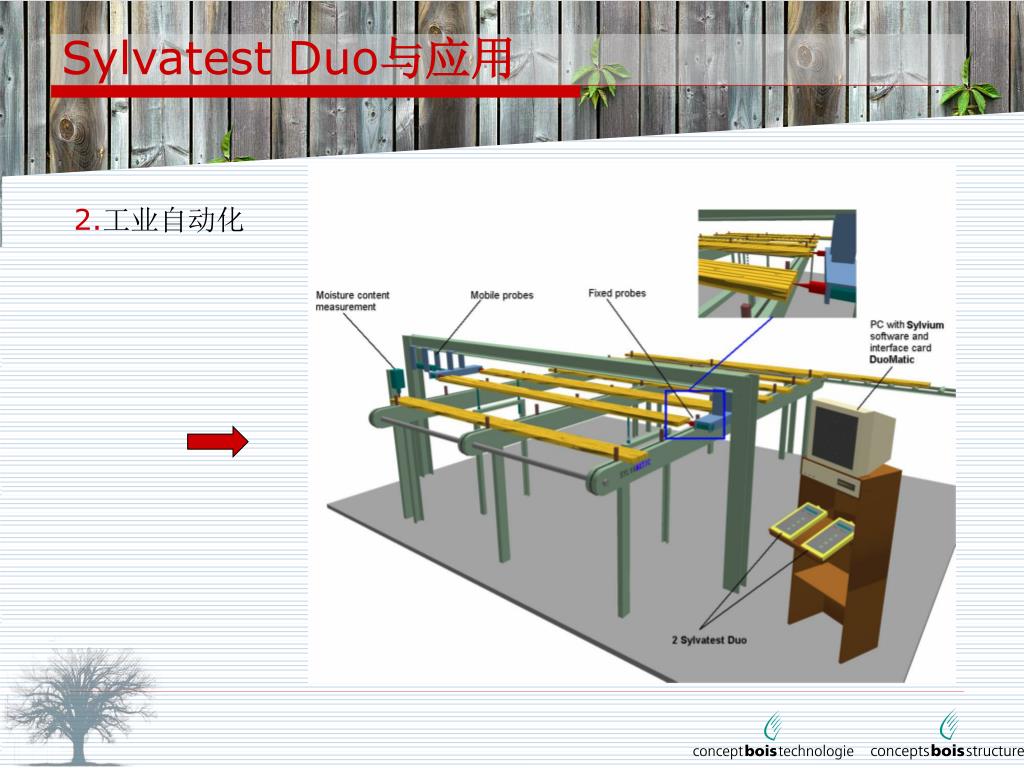

2.工业自动化


Sylvatest duo15

Sylvatest Duo与应用

2.工业自动化

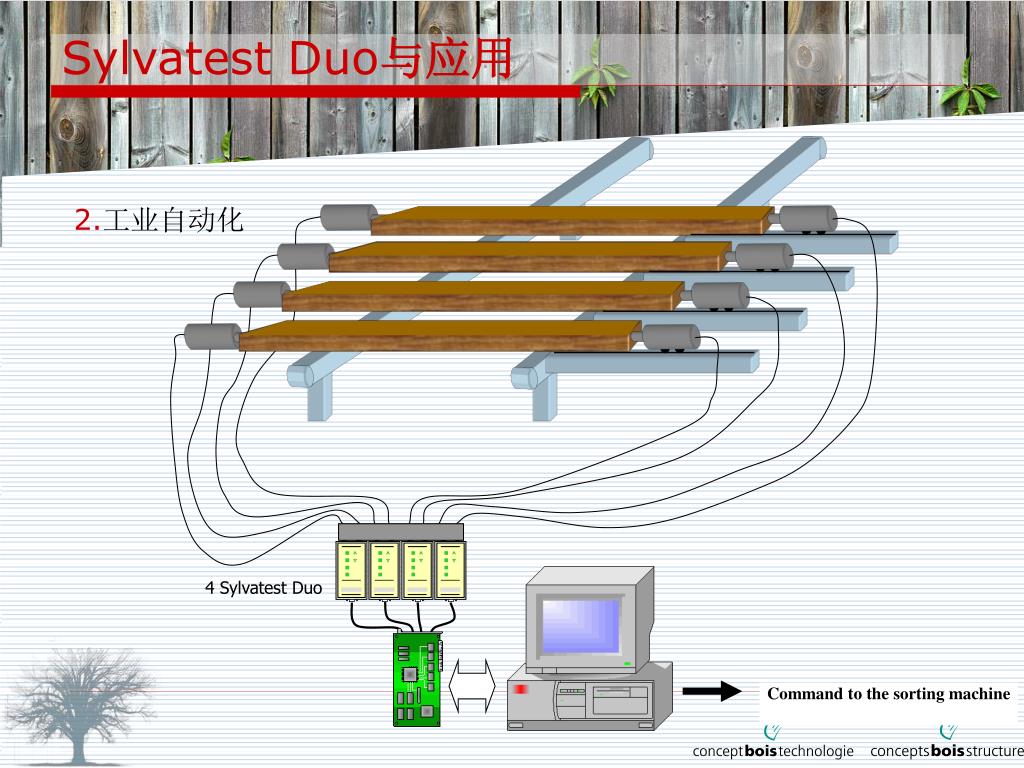

4 Sylvatest Duo

Command to the sorting machine


Sylvatest duo16

Sylvatest Duo与应用

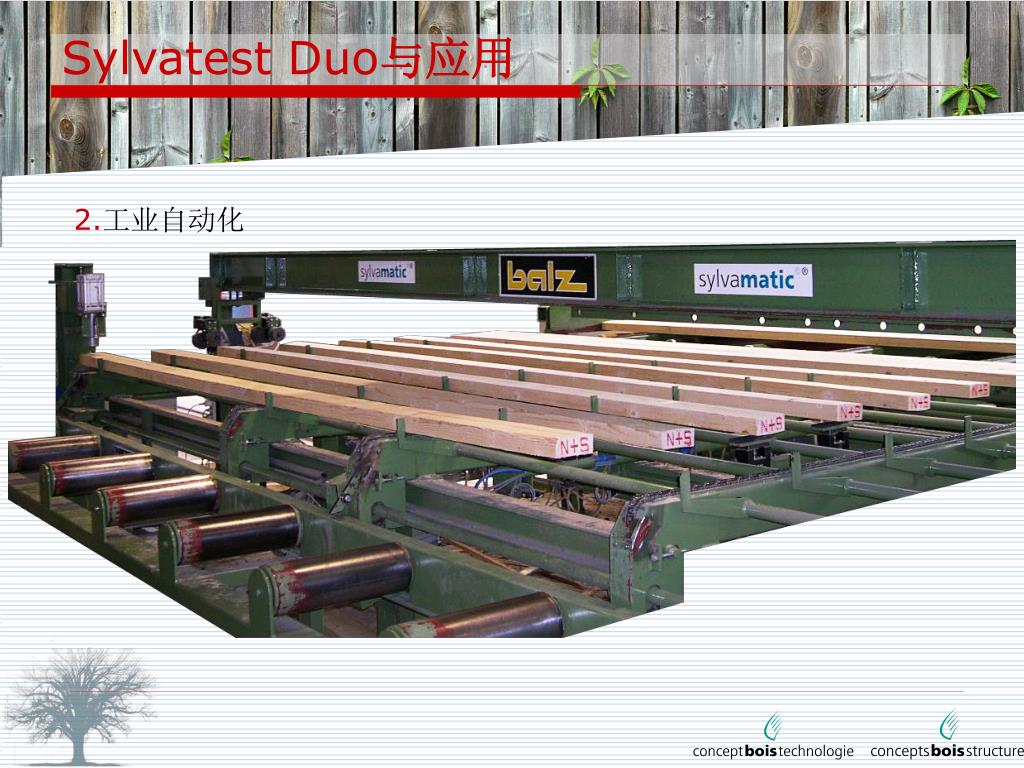

2.工业自动化


Sylvatest duo17

Sylvatest Duo与应用

2.工业自动化

新一代

Triomatic


Sylvatest duo18

Sylvatest Duo与检测
