Presentation Transcript

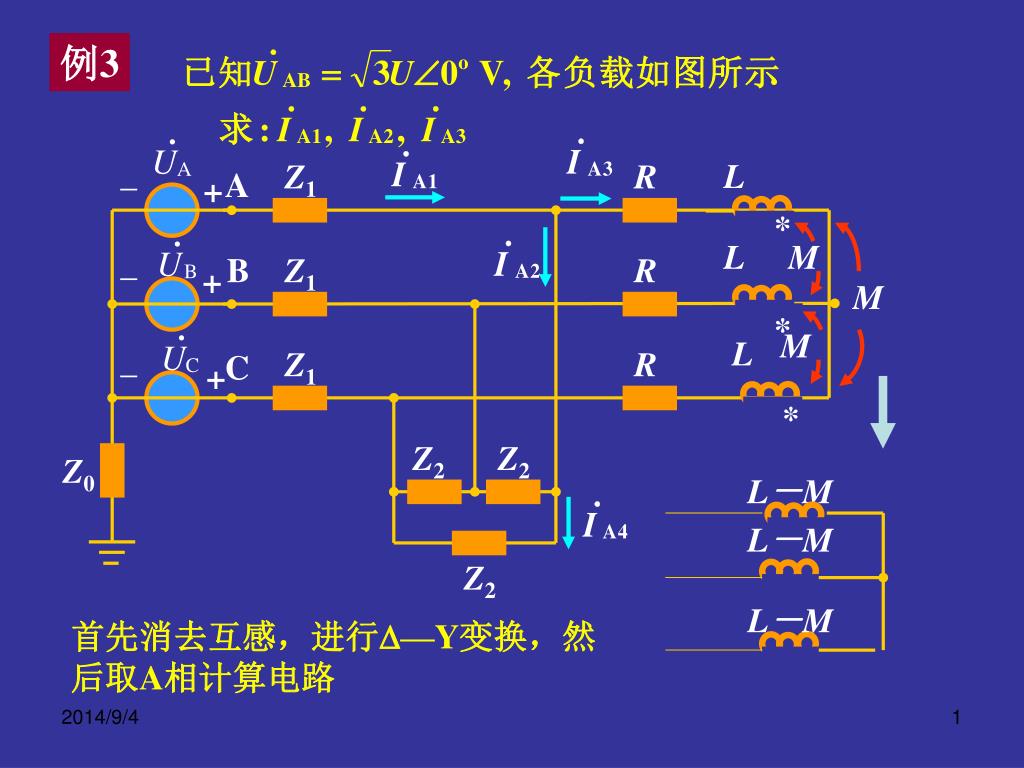

  1. _ L Z1 R A + * L M _ B Z1 R + * M L _ Z1 R C + * Z2 Z2 Z0 L－M L－M Z2 L－M 例3 M 首先消去互感，进行—Y变换，然后取A相计算电路

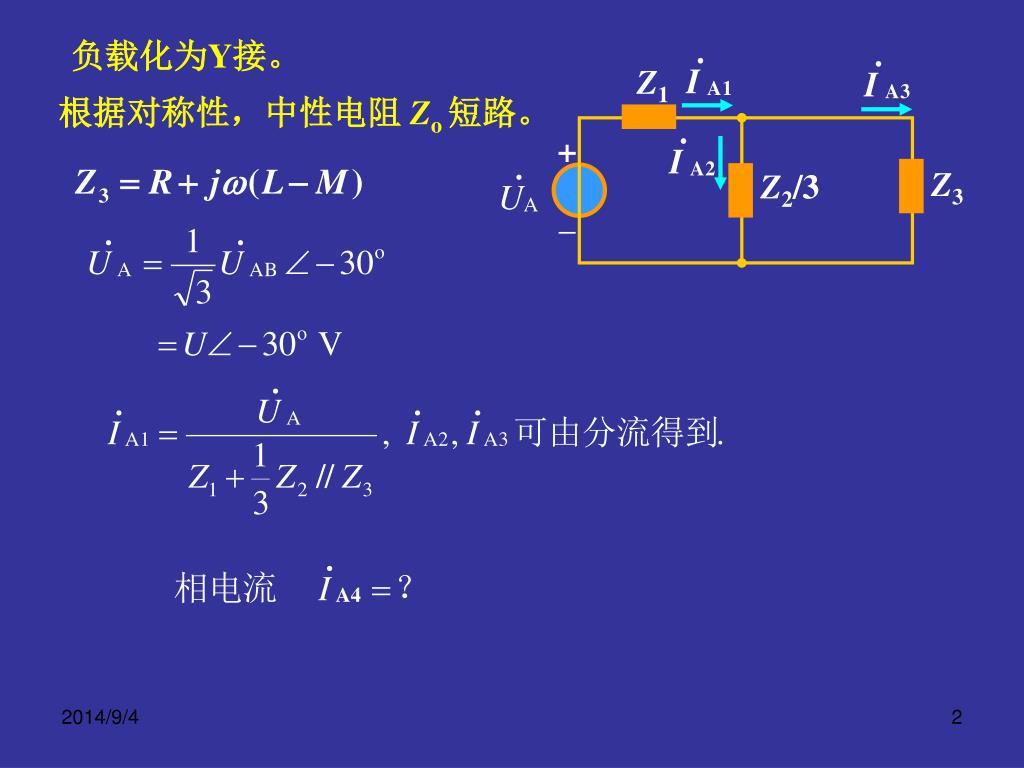

  2. 负载化为Y接。 Z1 根据对称性，中性电阻 Zo 短路。 + Z3 Z2/3 _

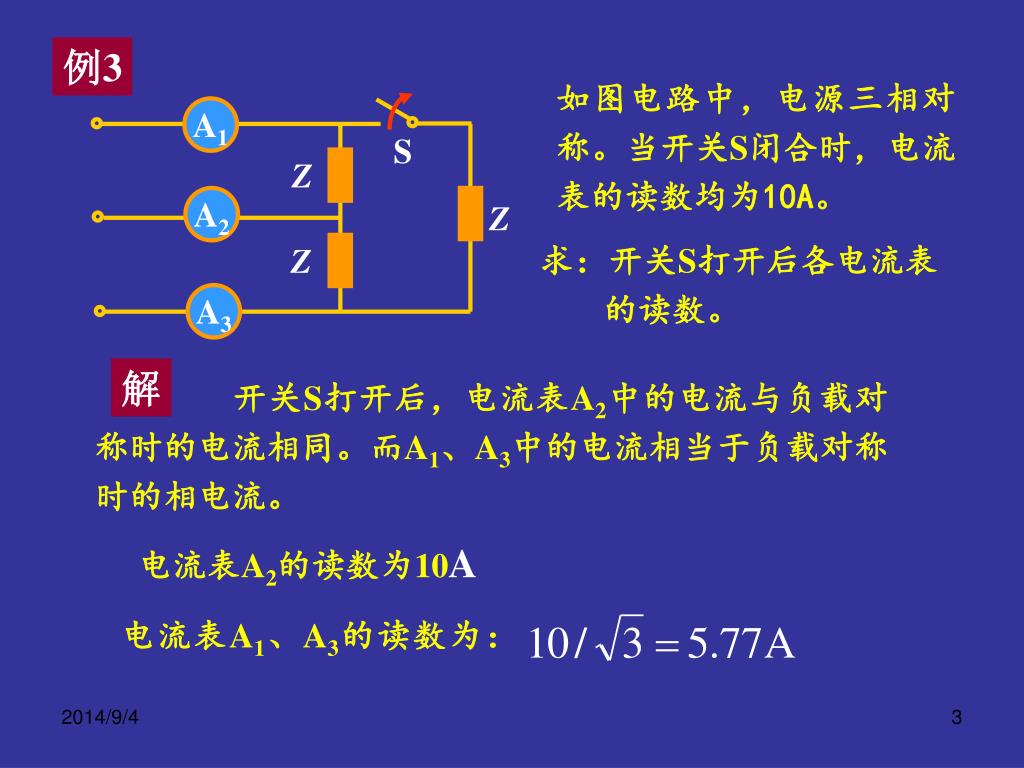

  3. A1 S Z A2 Z Z A3 例3 如图电路中，电源三相对称。当开关S闭合时，电流表的读数均为10A。 求：开关S打开后各电流表的读数。 解 开关S打开后，电流表A2中的电流与负载对称时的电流相同。而A1、A3中的电流相当于负载对称时的相电流。 电流表A2的读数为10A 电流表A1、A3的读数为：

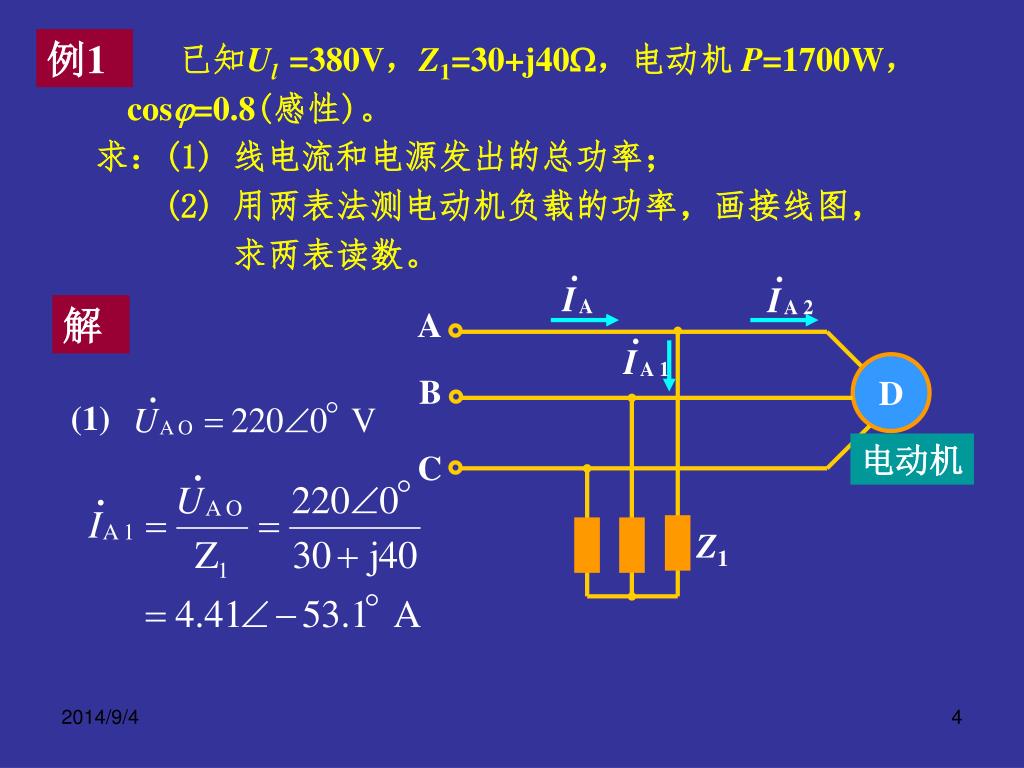

  4. A D B 电动机 C Z1 例1 已知Ul =380V，Z1=30+j40，电动机P=1700W，cosj=0.8(感性)。 求：(1) 线电流和电源发出的总功率； (2) 用两表法测电动机负载的功率，画接线图， 求两表读数。 解 (1)

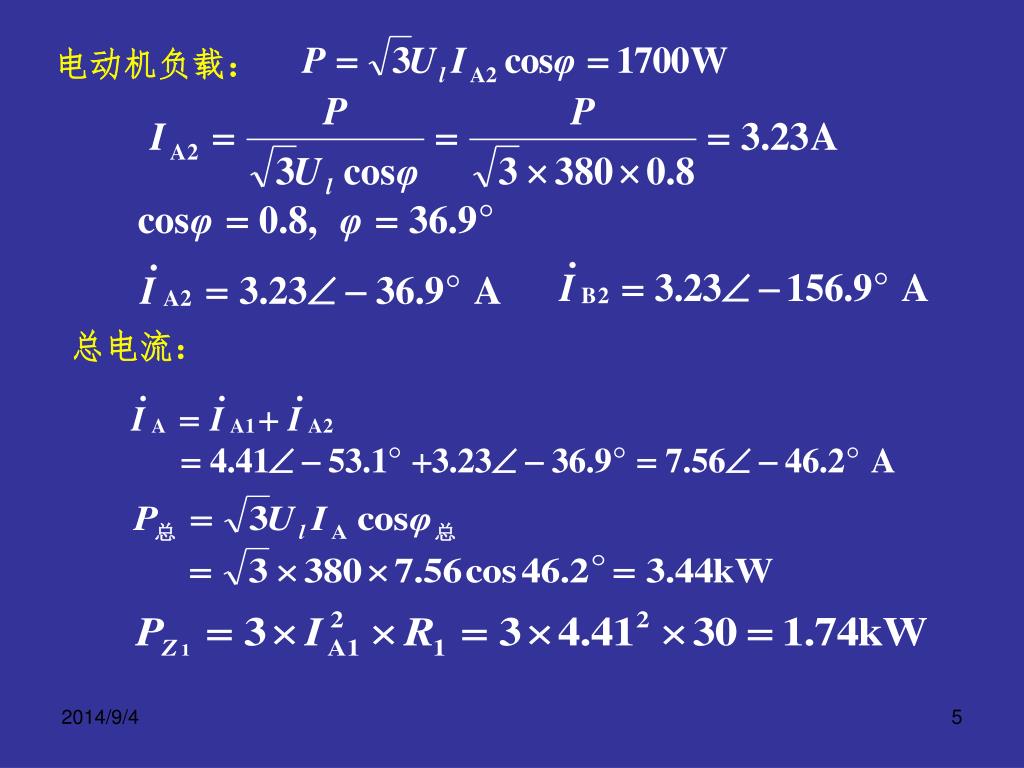

  5. 电动机负载： 总电流：

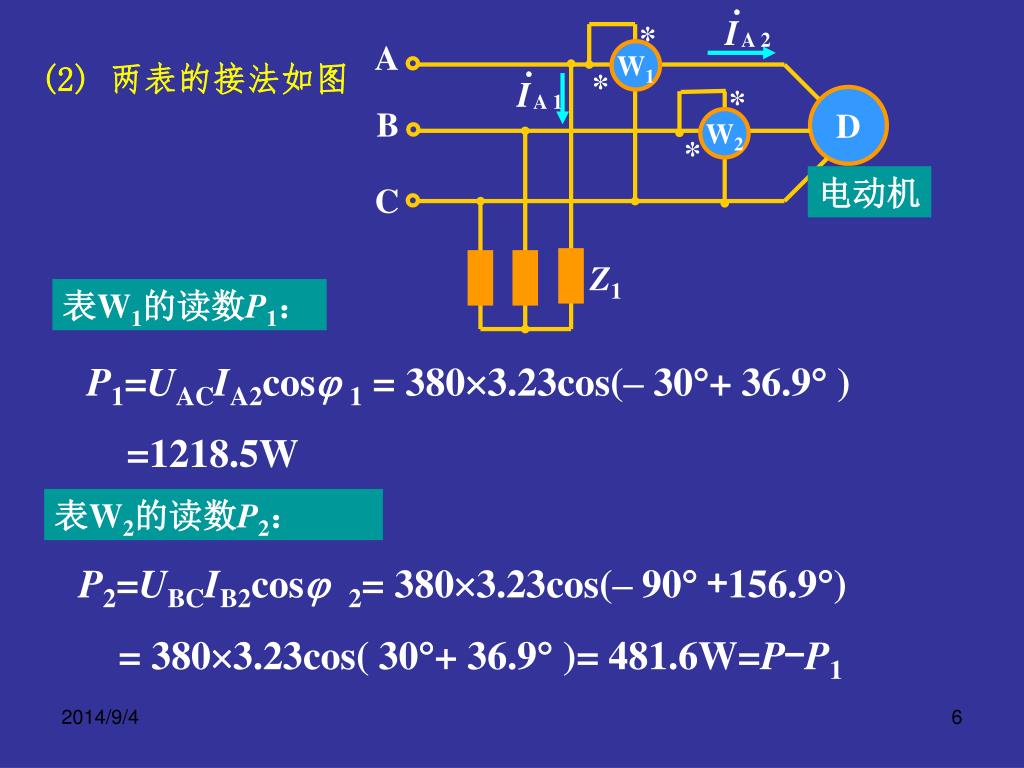

  6. * A W1 * * D B W2 * 电动机 C Z1 (2) 两表的接法如图 表W1的读数P1： P1=UACIA2cos 1 = 3803.23cos(– 30+ 36.9) =1218.5W 表W2的读数P2： P2=UBCIB2cos 2= 3803.23cos(– 90+156.9) = 3803.23cos( 30+ 36.9)=481.6W=P-P1

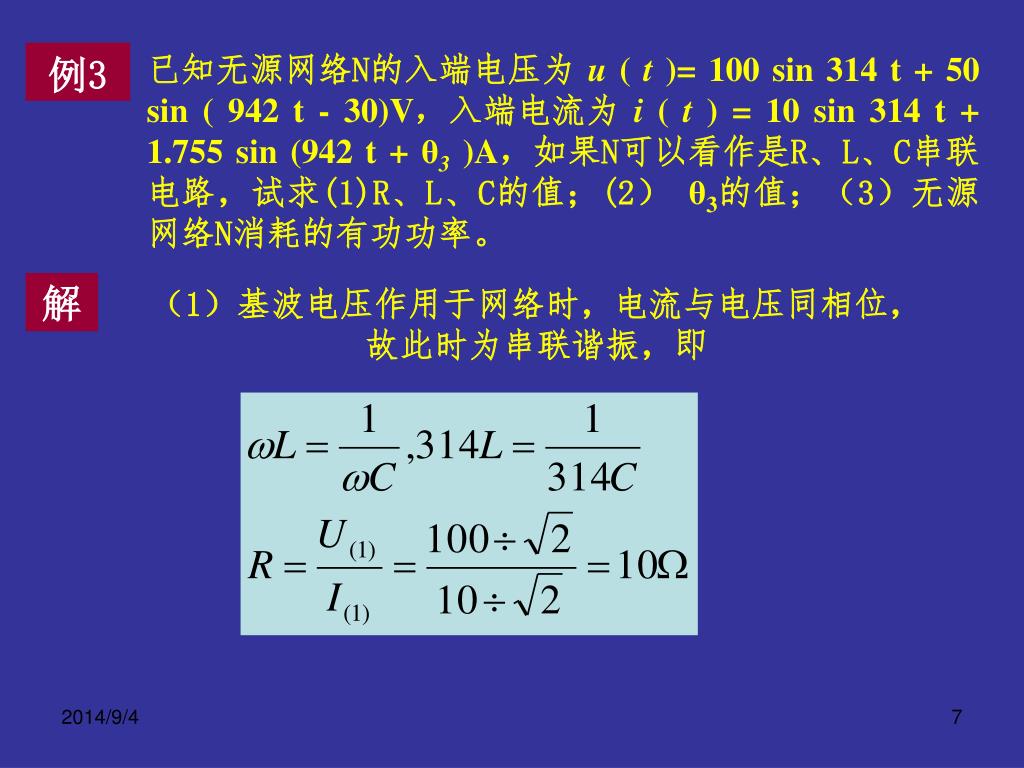

  7. 例3 已知无源网络N的入端电压为u ( t )= 100 sin 314 t + 50 sin ( 942 t - 30)V，入端电流为i ( t ) = 10 sin 314 t + 1.755 sin (942 t + θ3 )A，如果N可以看作是R、L、C串联电路，试求(1)R、L、C的值；(2） θ3的值；（3）无源网络N消耗的有功功率。 解 （1）基波电压作用于网络时，电流与电压同相位，故此时为串联谐振，即

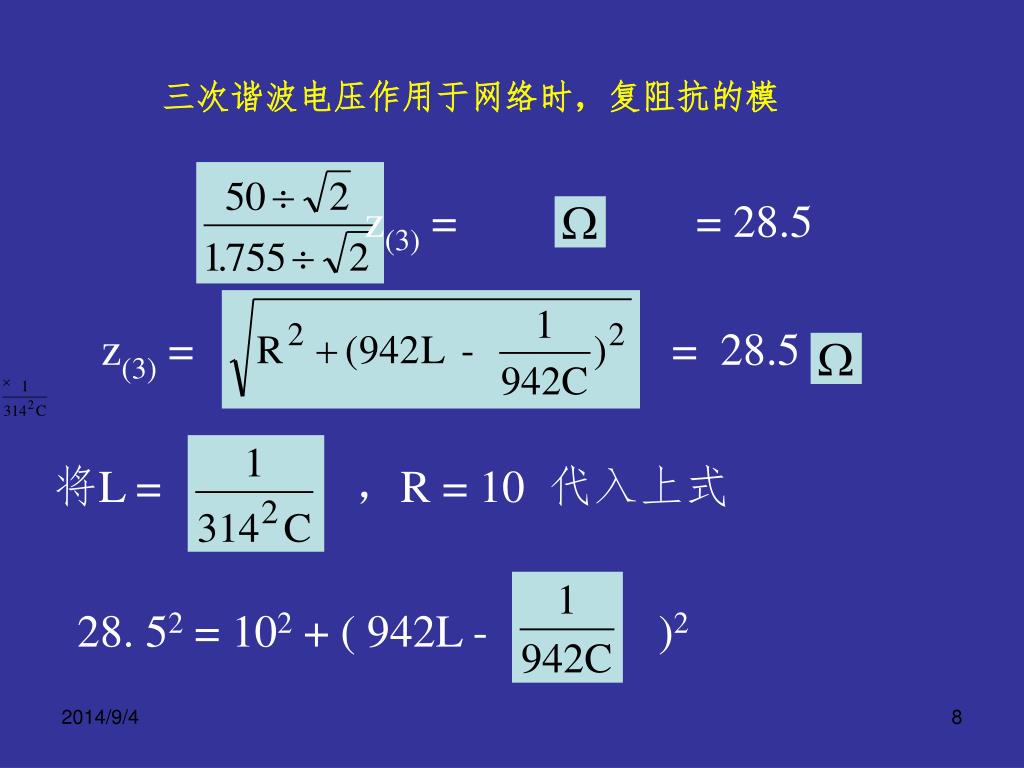

  8. 三次谐波电压作用于网络时，复阻抗的模 z(3) = = 28.5 z(3) = = 28.5 将L = ，R = 10 代入上式 28. 52 = 102 + ( 942L - )2

  9. 解得C = 318. 3 μF，L = 31. 9 mH。 （2）三次谐波作用时的复阻抗 Z（3）= 10 + j (942×31.9×10 - 3 - ) = 10 + j ( 30 - 3.3 ) = 28.5 = 50V

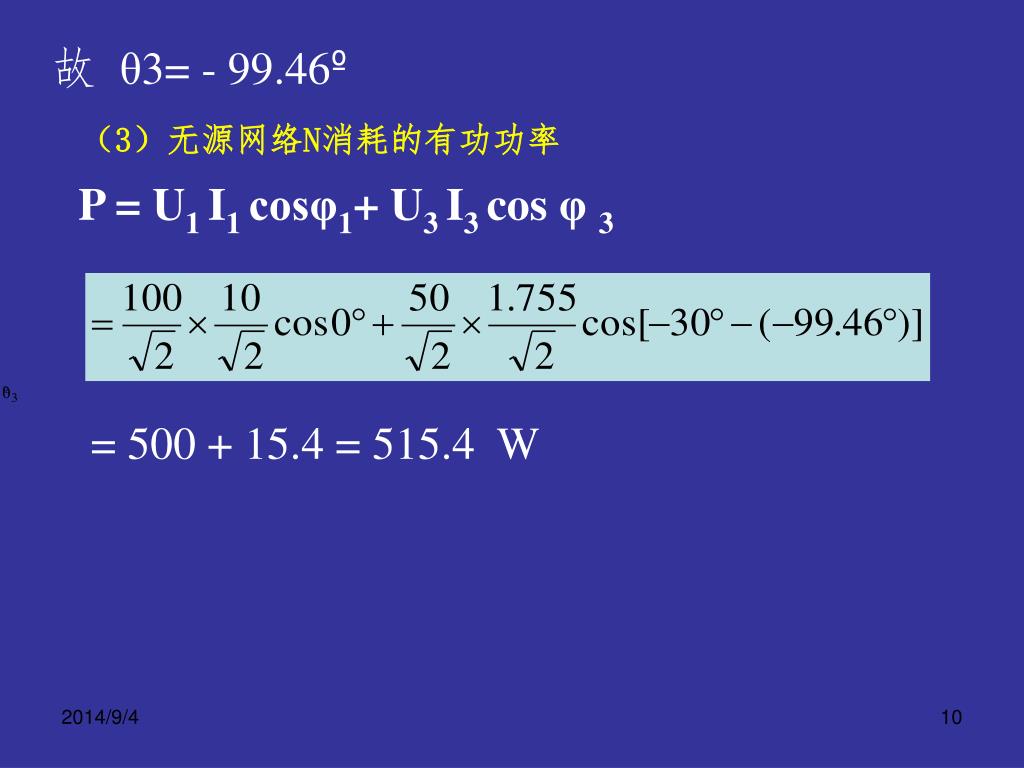

  10. 故θ3= - 99.46º （3）无源网络N消耗的有功功率 P = U1 I1 cosφ1+ U3 I3 cos φ 3 = 500 + 15.4 = 515.4 W
