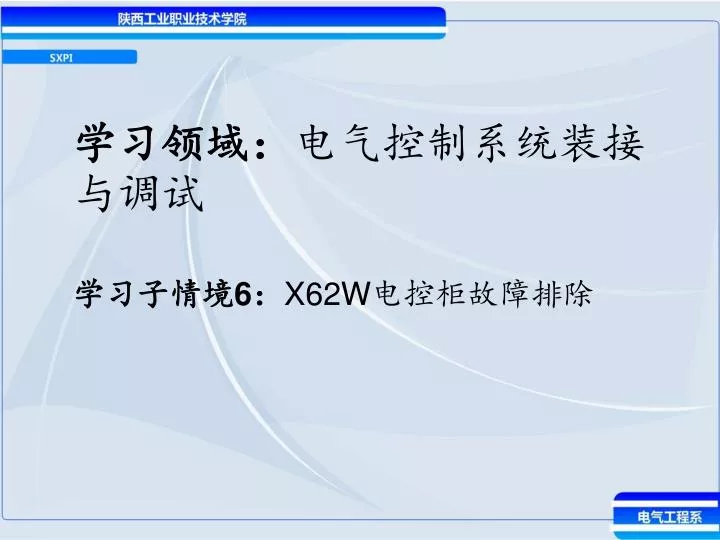

  1. 学习领域：电气控制系统装接与调试 学习子情境6：X62W电控柜故障排除

  2. 1.案例展示 • X62W万能铣床电气控制柜是我系师生根据X62W万能铣床传动线路原理，亲自动手设计并安装调试的电气控制模拟装置。 • X62W万能铣床电气控制柜的主体分为铣床电气线路、故障设置区、操作指示面板等部分。可以训练学生电气控制柜的安装与制作、调试等能力。 X62W万能铣床电控柜实物如下图所示

  3. X62W万能铣床电气控制柜创新点 X62W万能铣床电气原理图基础上进行以下改造： • 1.两套按钮变一套。 • 2.加入指示灯HL1(来电指示)、HL2(总开关闭合指示)、HL3(主轴启动指示)、HL4(工作台向右指示)、HL5(工作台向左指示)、HL6(工作台前下指示)、HL7 (工作台后上指示)。

  4. 2.资讯收集 项目分组 全班分10个项目开发小组， 每组4—5人，每组确定项目负责人1人 资讯内容 据甲方提出的项目要求，乙方咨询，通过任务书及参考文献， 查阅资料获取工作目标总体印象，了解不同实现方案。

  5. 教师辅导 2.X62W型万能铣床常见电气故障的诊断与检修 • X62W型万能铣床电气控制线路较常见的故障主要是主轴电动机控制电路和工作台进给控制电路的故障。

  6. 教师辅导 2.1主轴电动机控制电路故障 2.1.1 M1不能起动 主轴换刀制动开关SAl仍处在“换刀”位置，SAl—2断开；或者SAl虽处于正常工作的位置，但SAl—2接触不良也会使M1不能起动。 从电源、QSl、FUl、KMl的主触点、FR1到换相 开关SA3，从主电路到控制电路进行检查。

  7. 教师辅导 2.1.2停车时无制动 重点检查电磁离合器YCl及整流电路有无故障等等。此外还应检查控制按钮SB5和SB6。

  8. 教师辅导 2.1.3换刀时无制动 仅在换刀时制动不正常，则应重点检查制动控制开关SAl。

  9. 教师辅导 2.1.4按下停车按钮后M1不停 主要原因可能是KM1的主触点熔焊.此时电磁离合器YCl正在对主轴起制动作用，会造成M1过载，并产生机械冲击。应马上松开停车按钮.

  10. 2.1.5主轴变速时无瞬时冲动 主轴变速行程开关SQ1故障

  11. 2.2工作台不能纵向进给 可依次进行其他方向的常速进给、快速进给、进给变速冲动和圆工作台的进给控制试验，来逐步缩小故障范围，分析故障原因

  12. 2.2.1主轴变速时无瞬时冲动 先对横向进给和垂直进给进行试验检查，如果正常，则应重点检查13-15-17-19的支路。

  13. 2.2.2工作台不能向上进给 若进给变速冲动正常，则可排除与向上进给控制相关的支路13-27-29-19存在故障的可能性；

  14. 2.2.2工作台不能向上进给 向左方向进给试验正常，则故障点可能在21-（SQ4-1）-31的范围内，

  15. 2.2.3工作台各个方向都不能进给 可先进行进给变速冲动和圆工作台的控制，如果都正常，则故障可能在圆工作台控制开关SA2-3及其接线（19-21）上

  16. 2.2.3工作台各个方向都不能进给 若变速冲动也不能进行，则检查接触器KM3能否吸合，如不能吸合，除KM3本身的故障外，还应检查控制电路中有关的电器部件、接点和接线如图等位置

  17. 2.2.3工作台各个方向都不能进给 若KM3能吸合，则应着重检查主电路，包括M2的接线及绕组有无故障

  18. 2.2.3工作台不能快速进给 • 如果工作台的常速进给运行正常，仅不能快速进给，则应检查SB3、SB4和KM2，如果这三个电器无故障，电磁离合器电路的电压也正常，则故障可能发生在YC3本身，常见的有YC3线圈损坏或机械卡死、离合器的动、静摩擦片间隙调整不当等。

  19. 1.根据故障现象对故障发生情况作尽可能详细检查调查：问1.根据故障现象对故障发生情况作尽可能详细检查调查：问 听、看、摸、嗅。 仅供各组参考 2.根据电路、设备的结构及工作原理查找故障范围。 3、从控制电路动作程序检查故障范围。 4、利用钳形电流、万用表、兆欧表仪表检修。 5、进行连锁机构，传动装置等机械故障的检查。 3.分析讨论 按照分组，各组讨论完成X62W电控柜故障排除所需步骤及任务分解

  20. 1.小组计划； 2.确定步骤； 3.进行分工； 4.安排任务； 5.拟定检查； 6.评价标准。 X62W电控柜 故障排除步骤 4.制定计划 计划内容 教师辅导

  21. X62W电控柜故障排除 根据故障现象对故障发生情况作尽可能详细检查调查：问 听、看、摸、嗅。 从控制电路动作程序检查故障范围。 进行连锁机构，传动装置等机械故障的检查。 利用钳形电流、万用表、兆欧表仪表检修。 根据电路、设备的结构及工作原理查找故障范围。 5.项目实施

  22. X62W电控柜具体故障分析与排除 • 主轴停车时候没有停车作用或产生短时的反向旋转 • 工作台方向都不能进给 • 主轴电动机不能起动 • 主轴电动机不能冲动（瞬时转动） • 进给电动机不能冲动（瞬时转动） • 工作台能向左、向右进给，但不能向前、向后、向上、向下进给 • 工作台能向前、向后，向上、向下进给、但不能左上、向右进给 • 工作台不能快速移动

  23. 5.1主轴停车时候没有停车作用或产生短时的反向旋转5.1主轴停车时候没有停车作用或产生短时的反向旋转

  24. 5.2工作台方向都不能进给

  25. 5.3工作台方向都不能进给

  26. 5.4工作台方向都不能进给 5.5进给电动机不能冲动（瞬时转动）

  27. 5.6工作台方向都不能进给

  28. 5.7工作台能向前、向后，向上、向下进给、但不能左上、向右进给5.7工作台能向前、向后，向上、向下进给、但不能左上、向右进给

  29. 5.7工作台不能快速移动

  30. 6.任务检查 学生自查表：

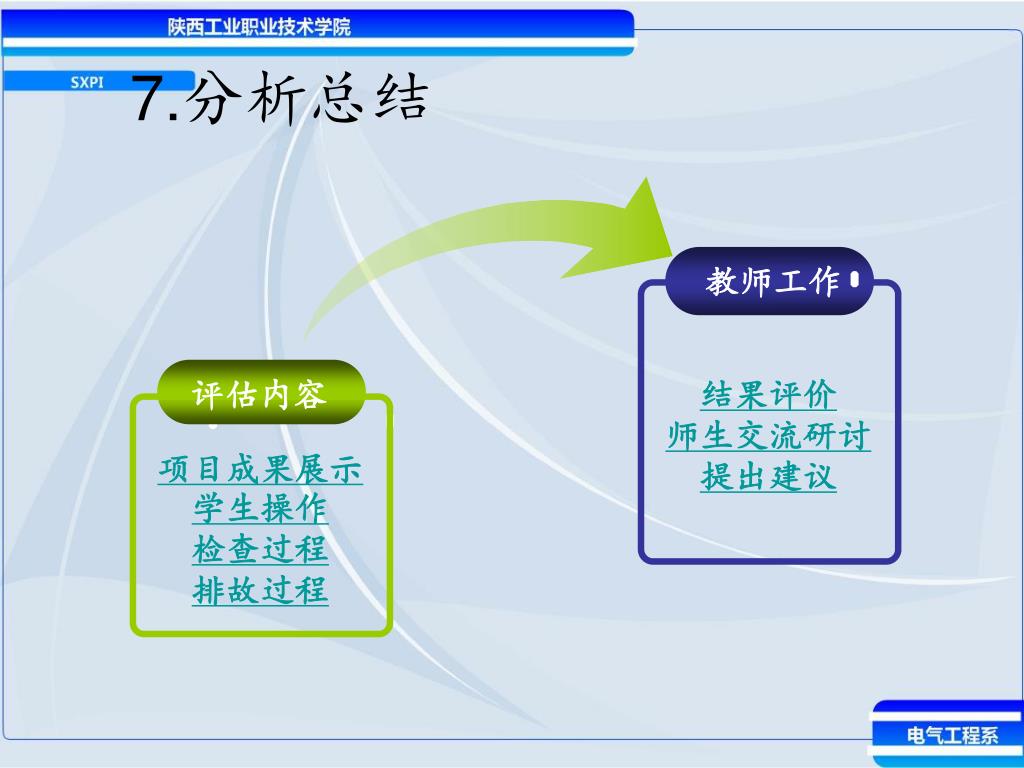

  31. 教师工作 结果评价 师生交流研讨 提出建议 评估内容 项目成果展示学生操作 检查过程 排故过程 7.分析总结

  32. 7.1 X62W万能铣床电气控制柜通电运行

  33. 7.2 X62W万能铣床电气控制柜故障排除

  34. 8.提交成果 1 团队协做比较好的组 2 任务理解与知识准备比较充分的组 3 任务完成较圆满的组 4 成果展示过程语言流畅、逻辑性强、表达准确的组
