Presentation Transcript


5727700

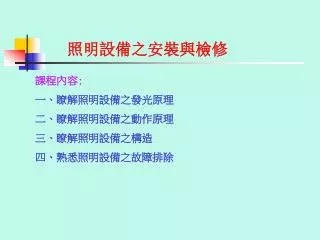

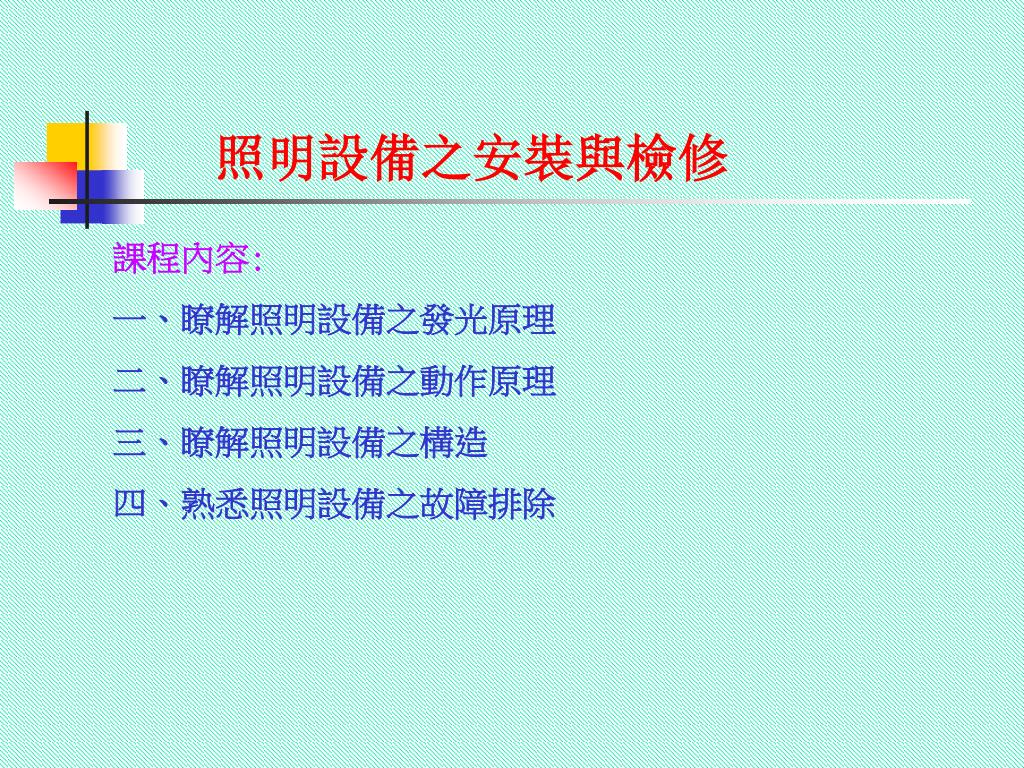

照明設備之安裝與檢修

課程內容:

一、瞭解照明設備之發光原理

二、瞭解照明設備之動作原理

三、瞭解照明設備之構造

四、熟悉照明設備之故障排除


5727700

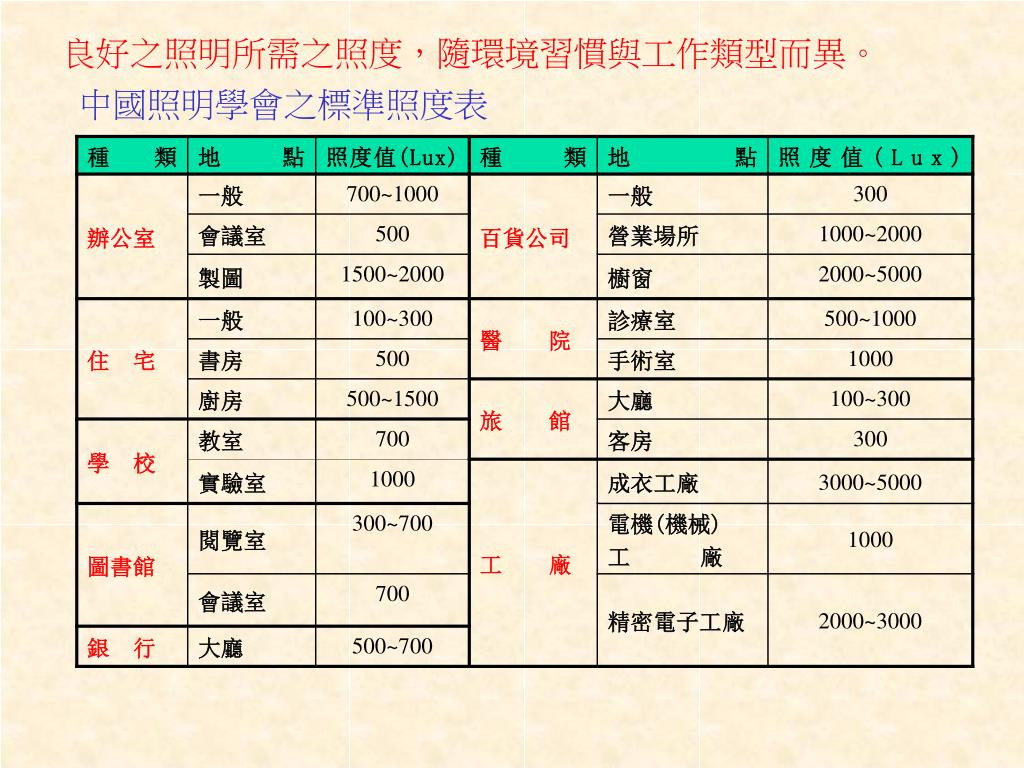

良好之照明所需之照度,隨環境習慣與工作類型而異。

中國照明學會之標準照度表


5727700

照明器具的發光原理

可分為:

(一)溫度輻射:電流通過燈絲,利用溫度放射使燈絲之溫度上升至

白熾化而發亮。如白熾燈、烏絲燈。

(二)冷發光:利用電場使帶電電子加速與氣體分子或原子碰撞,產

生放電而發光如日光燈、水銀燈及霓虹燈。


5727700

照明設備之構造與動作原理

一、白熾燈(檯燈):

燈絲置於真空或注有惰性

氣體之玻璃泡中,燈絲兩

端經引出線接於燈帽上,

另一端接於底部的圓板,

以錫焊接,燈絲以鉬金屬

製成之吊線支撐。


5727700

白熾燈之特性及使用法

1.特性:當施加的電壓超過其額定電壓時,電壓愈高,燈

泡亮度愈亮,但使用壽命減少;若施加的電壓愈

低,燈泡亮度愈弱,但使用壽命延長。

2.使用法:一般白熾燈與空間關係,以32~40瓦特/坪。


5727700

1.效率高。

3.壽命長。

2.可製成任何顏色。

4.耗電量少。

照明設備之構造與動作原理

二、日光燈:

(一)日光燈又稱螢光燈,係利用氣體放電現象及螢光作用之冷

光電燈。

(二)日光燈之優點:


5727700

照明設備之構造與動作原理

(三)日光燈之原理:

燈管內之燈絲通以電流供給大量自由電子,在啟動器產生瞬

間高壓,以推動電子高速移動,產生放電。當放電瞬間立即

將燈管兩端之電壓降低,並切斷燈絲之電流。


5727700

照明設備之構造與動作原理

(四)日光燈的附屬裝置

1.啟動器:

係將小玻璃泡抽真空後注入小量之氦

、氖、氫等氣體,並裝上突有氧化鋇

的雙金屬片及一個固定電極而成。日

光燈未啟動前兩電極是分開的,當啟

動日光燈時,外加電壓施於兩電極間

即產生發光放電,其產生之熱量使雙

金屬之可動電極伸展,與固定電極接

觸。


5727700

照明設備之構造與動作原理

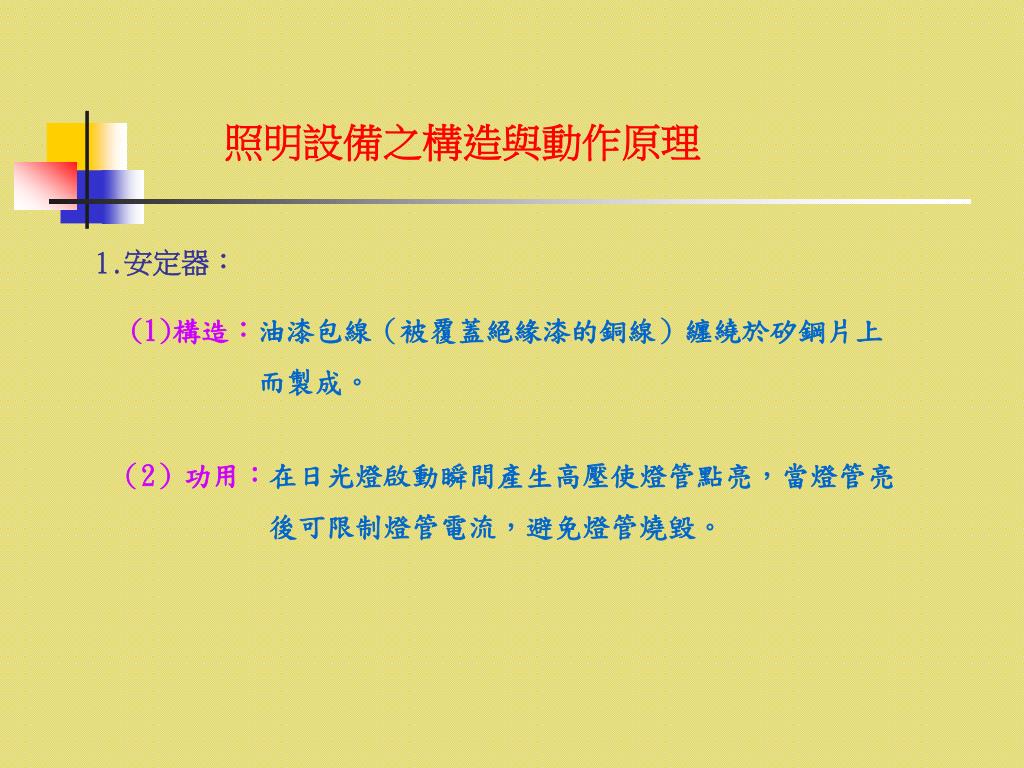

1.安定器:

(1)構造:油漆包線(被覆蓋絕緣漆的銅線)纏繞於矽鋼片上

而製成。

(2)功用:在日光燈啟動瞬間產生高壓使燈管點亮,當燈管亮

後可限制燈管電流,避免燈管燒毀。


5727700

照明設備之構造與動作原理

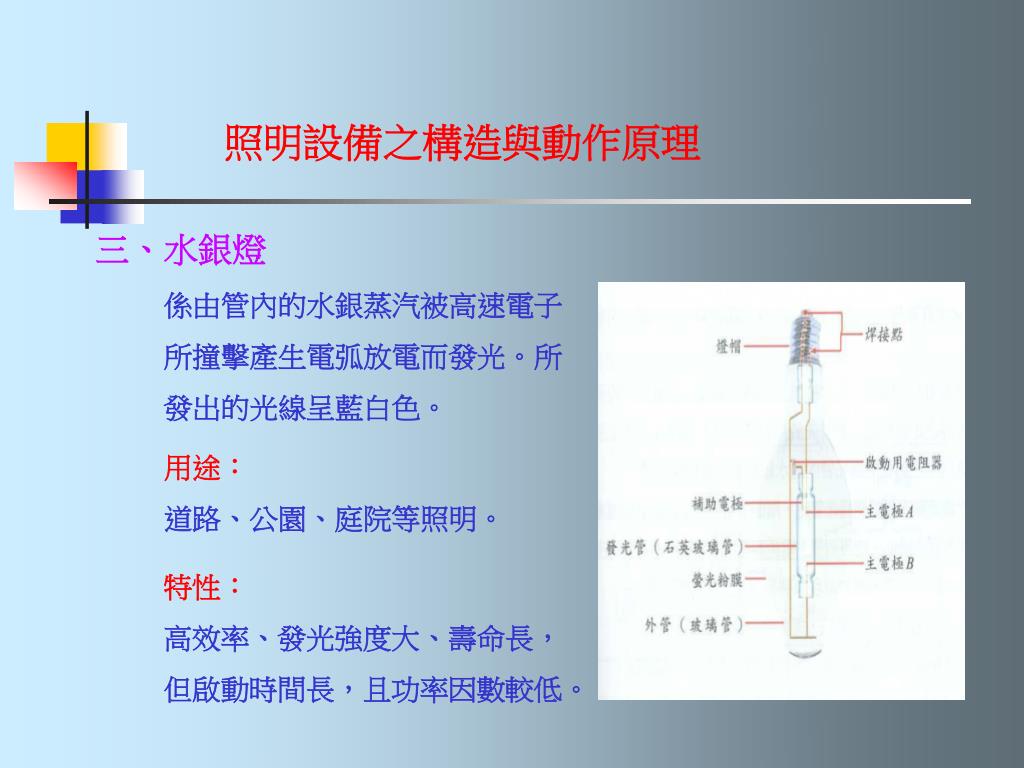

三、水銀燈

係由管內的水銀蒸汽被高速電子

所撞擊產生電弧放電而發光。所

發出的光線呈藍白色。

用途:

道路、公園、庭院等照明。

特性:

高效率、發光強度大、壽命長,

但啟動時間長,且功率因數較低。


5727700

照明設備之實驗

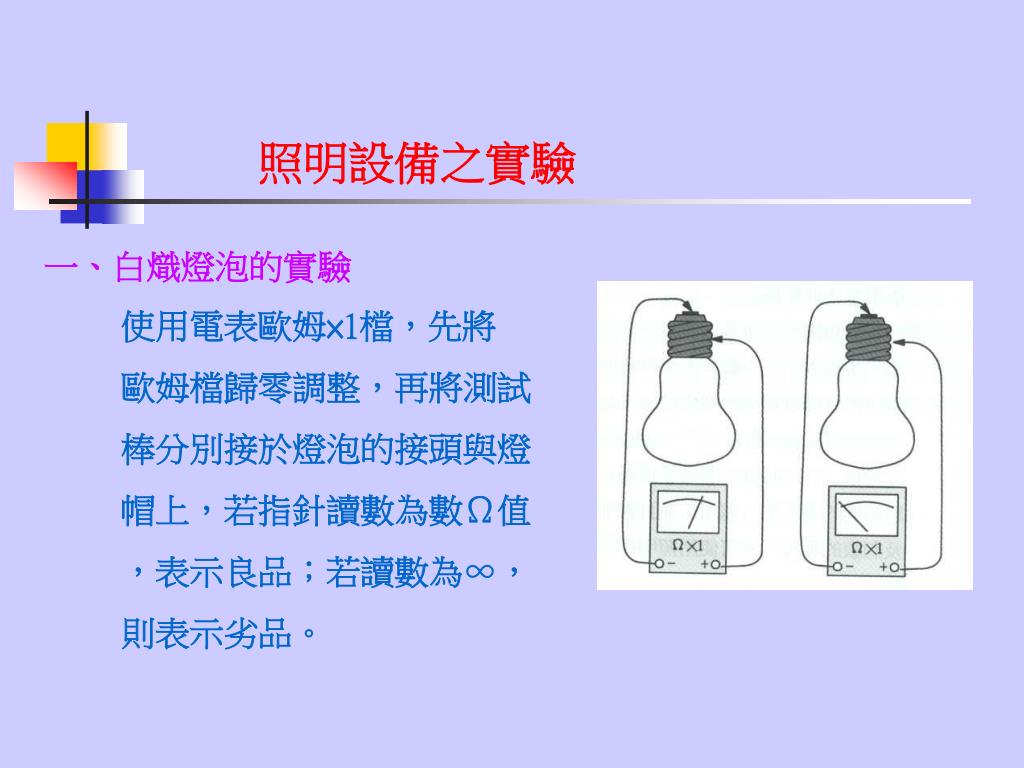

一、白熾燈泡的實驗

使用電表歐姆×1檔,先將

歐姆檔歸零調整,再將測試

棒分別接於燈泡的接頭與燈

帽上,若指針讀數為數Ω值

,表示良品;若讀數為∞,

則表示劣品。


5727700

照明設備之實驗

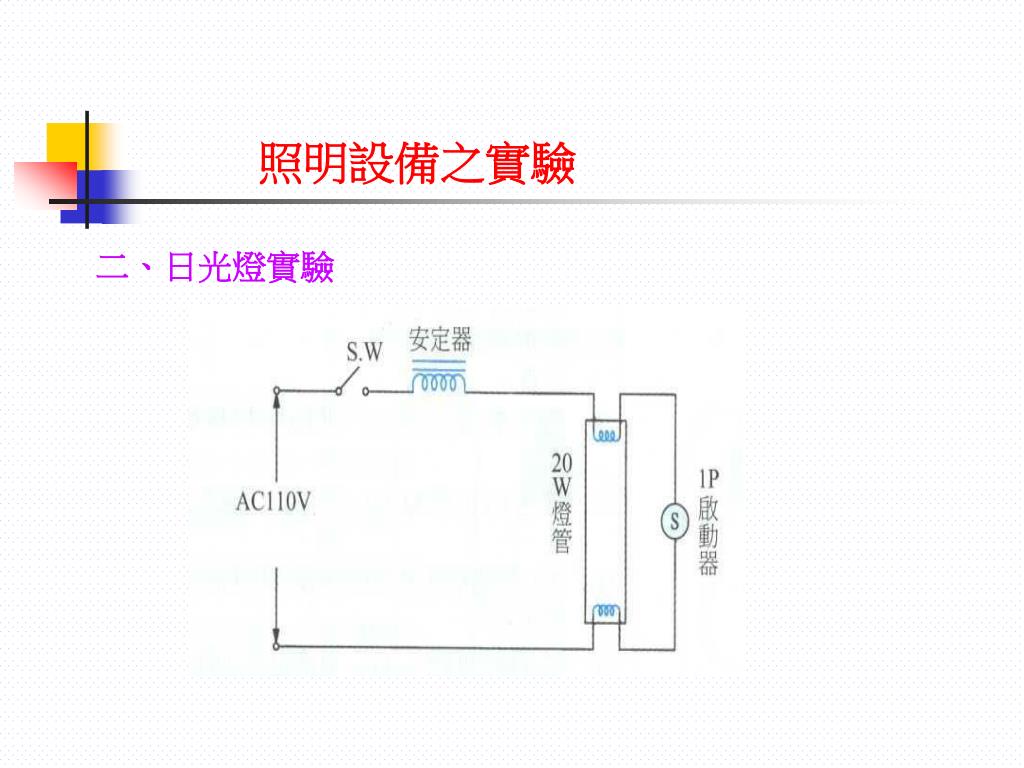

二、日光燈實驗


5727700

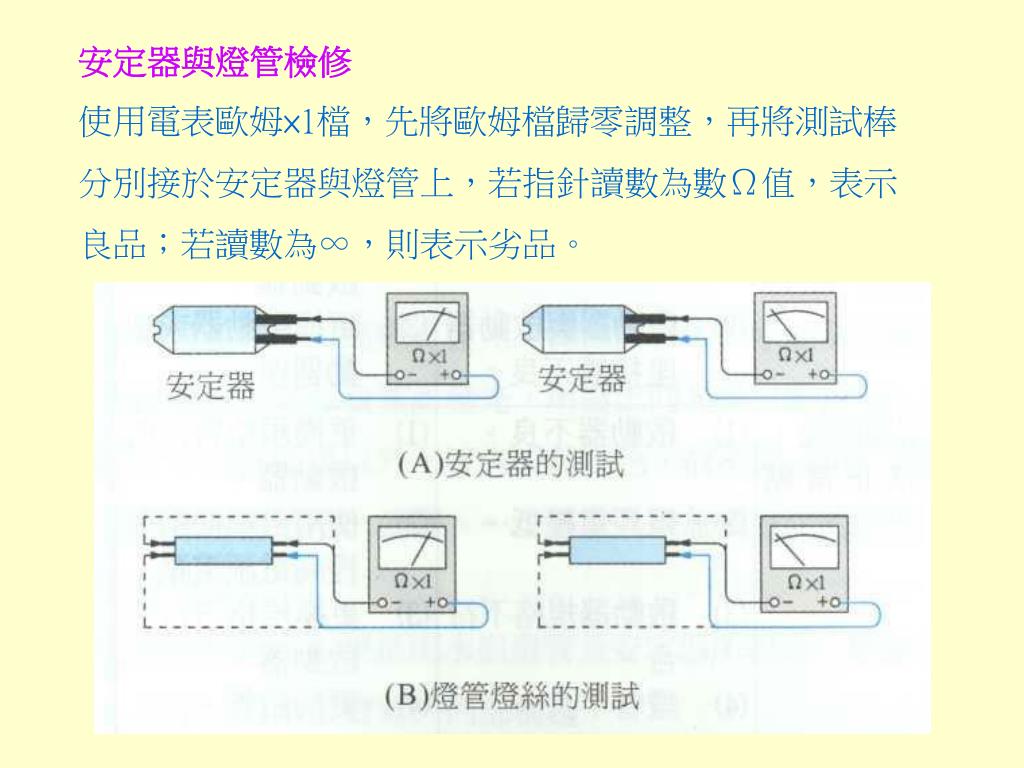

安定器與燈管檢修

使用電表歐姆×1檔,先將歐姆檔歸零調整,再將測試棒

分別接於安定器與燈管上,若指針讀數為數Ω值,表示

良品;若讀數為∞,則表示劣品。


5727700

照明設備之故障排除

一、白熾燈故障與檢修


5727700

二、日光燈之故障與檢修


5727700

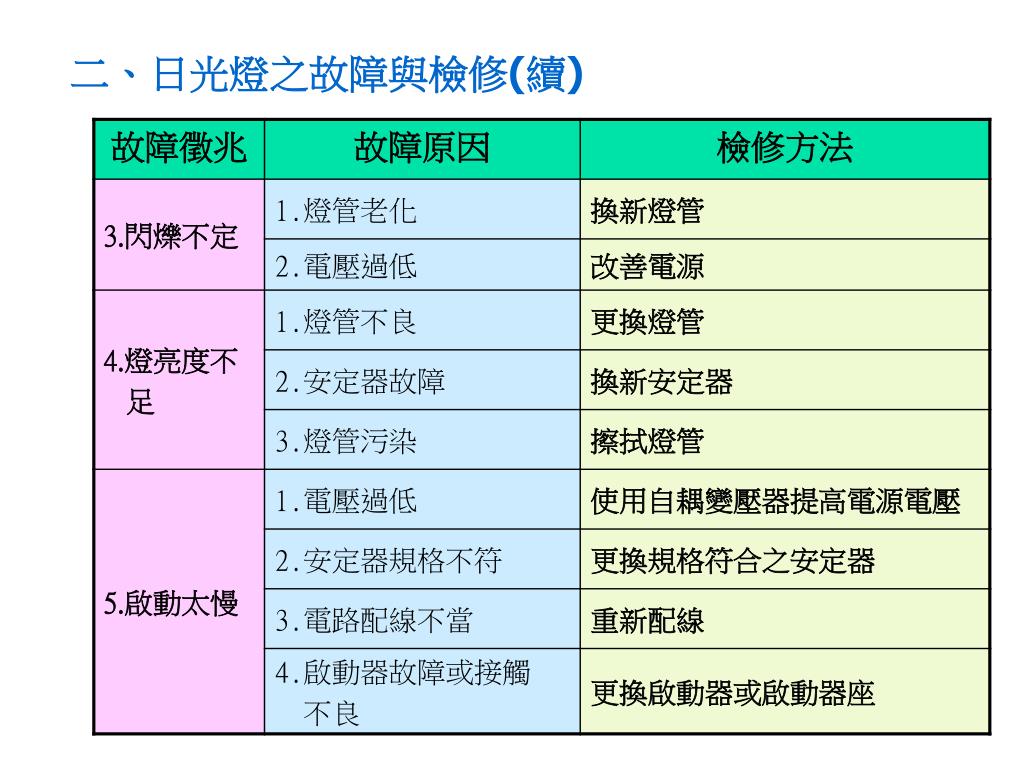

二、日光燈之故障與檢修(續)


5727700

二、日光燈之故障與檢修(續)


5727700

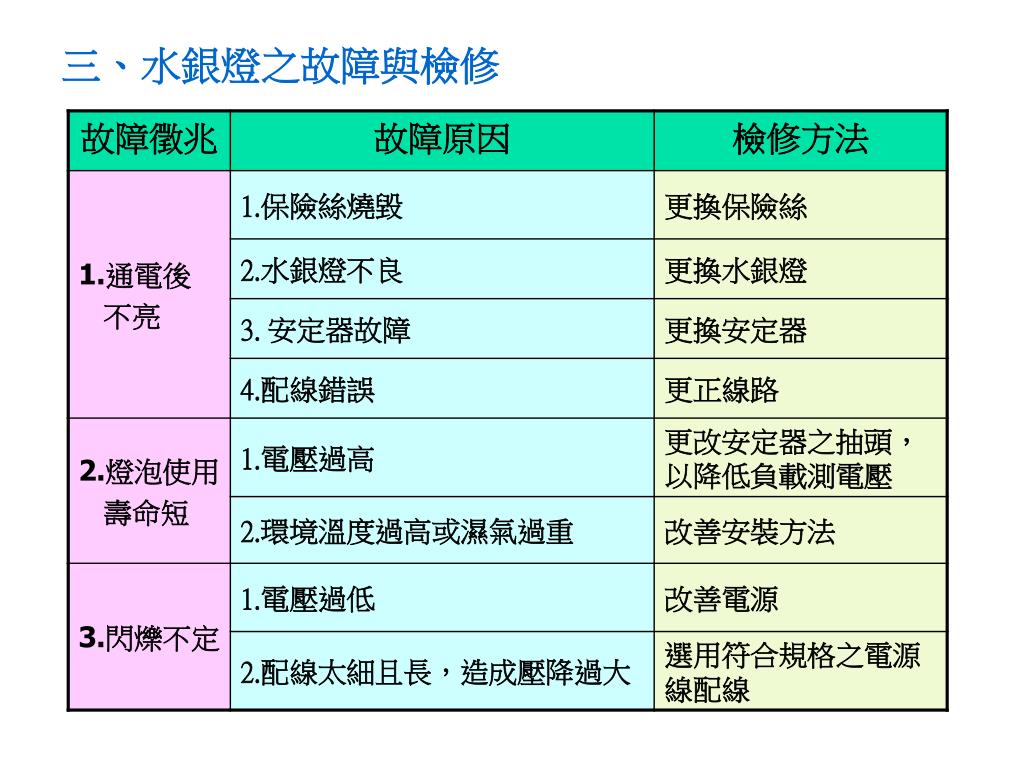

三、水銀燈之故障與檢修


5727700

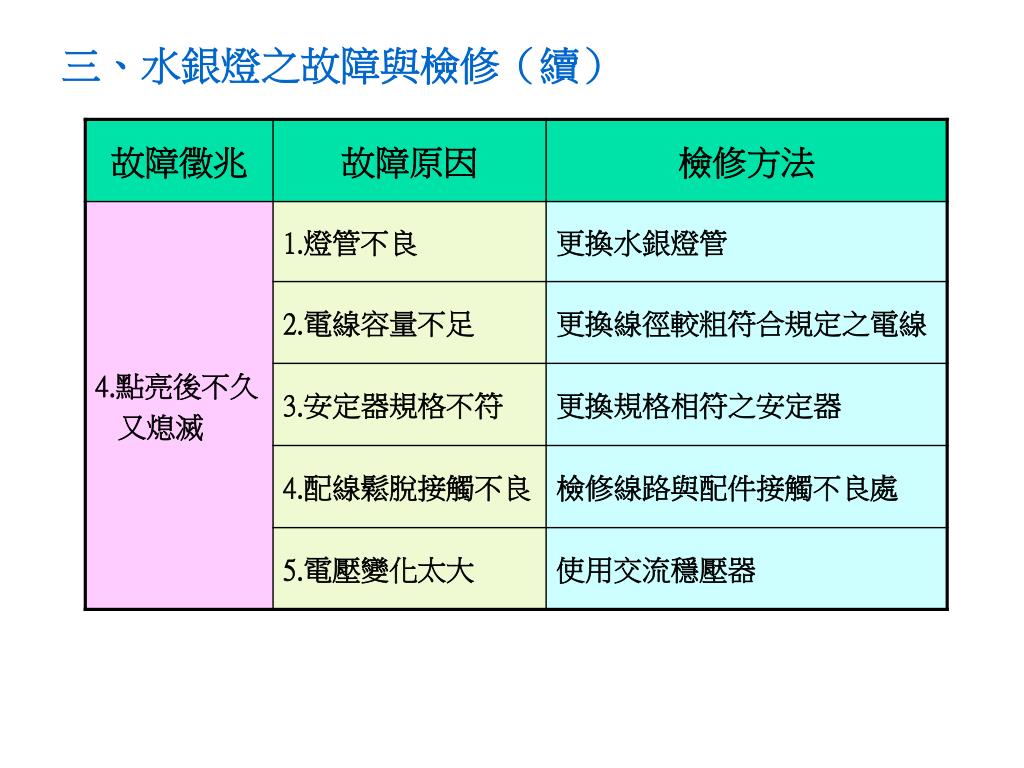

三、水銀燈之故障與檢修(續)
