  1. Lenguajes Servicios Web Maestría en Tecnologías Web Juan Carlos Gallegos López

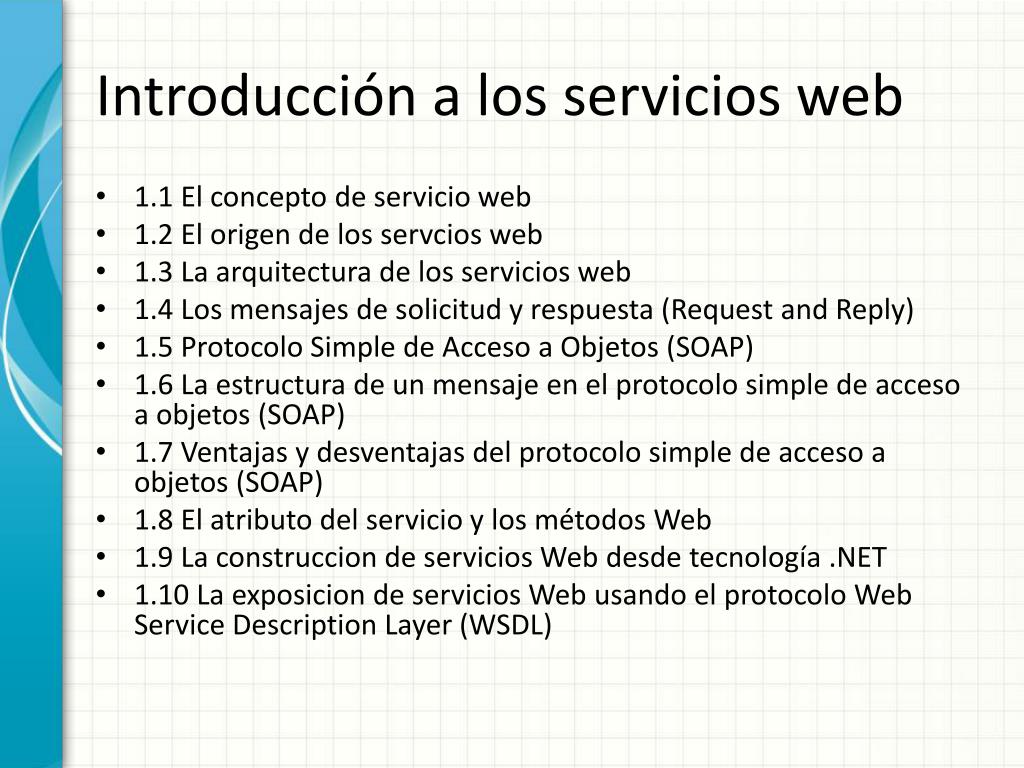

  2. Introducción a los servicios web • 1.1 El concepto de servicio web • 1.2 El origen de los servcios web • 1.3 La arquitectura de los servicios web • 1.4 Los mensajes de solicitud y respuesta (Request and Reply) • 1.5 Protocolo Simple de Acceso a Objetos (SOAP) • 1.6 La estructura de un mensaje en el protocolo simple de acceso a objetos (SOAP) • 1.7 Ventajas y desventajas del protocolo simple de acceso a objetos (SOAP) • 1.8 El atributo del servicio y los métodos Web • 1.9 La construccion de servicios Web desde tecnología .NET • 1.10 La exposicion de servicios Web usando el protocolo Web Service DescriptionLayer (WSDL)

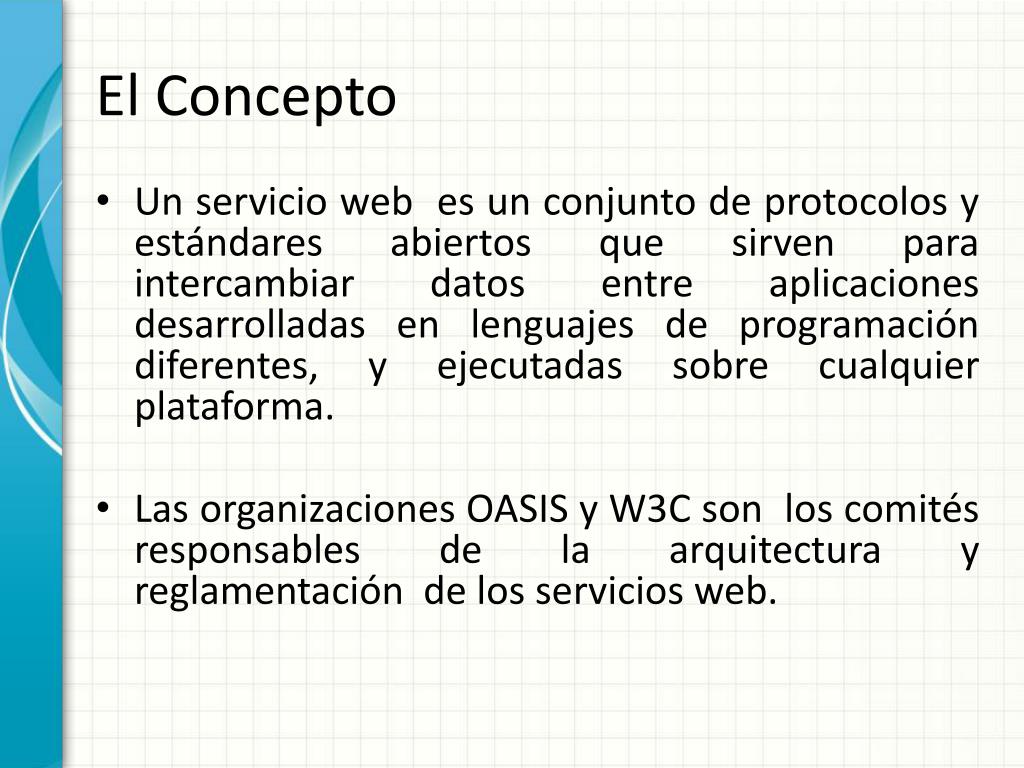

  3. El Concepto • Un servicio web es un conjunto de protocolos y estándares abiertos que sirven para intercambiar datos entre aplicaciones desarrolladas en lenguajes de programación diferentes, y ejecutadas sobre cualquier plataforma. • Las organizaciones OASIS y W3C son los comités responsables de la arquitectura y reglamentación de los servicios web.

  4. El Origen • Objetos distribuidos para aplicaciones complejas • Alternativas principales • DCOM /COM+ (Microsoft) • CORBA (OMG) • JAVA RMI (Sun) • Problemas principales de estas tecnologías • Interoperabilidad • Requieren apertura de Firewall • Complejidad • Tecnología propietaria

  5. Protocolo de comunicaciones 1 Formato de mensaje 2 Lenguaje de descripción 3 Mecanismo de localización 4 ArquitecturaDistribuida DCOM 3 IDL Máquina A Máquina B 2 petición NDR IDLproxy IDLstub respuesta RPC Windows Registry Windows Registry 1 4 Inspecciónmáquina B

  6. Protocolo de comunicaciones 1 Formato de mensaje 2 Lenguaje de descripción 3 Mecanismo de localización 4 ArquitecturaDistribuida CORBA 3 OMG IDL Máquina A Máquina B 2 petición CDR IDLStub IDLSkeleton respuesta IIOP (TCP) Naming Service Naming Service 1 4 Inspecciónmáquina B

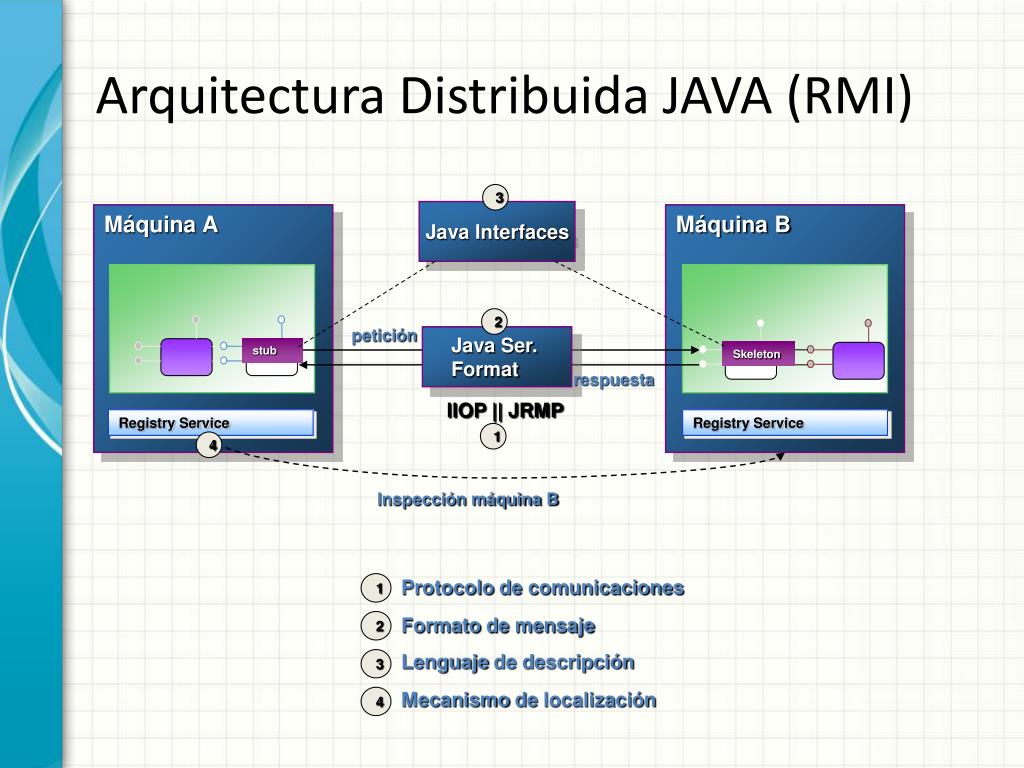

  7. Protocolo de comunicaciones 1 Formato de mensaje 2 Lenguaje de descripción 3 Mecanismo de localización 4 ArquitecturaDistribuida JAVA (RMI) 3 Java Interfaces Máquina A Máquina B 2 petición Java Ser. Format stub Skeleton respuesta IIOP || JRMP Registry Service Registry Service 1 4 Inspección máquina B

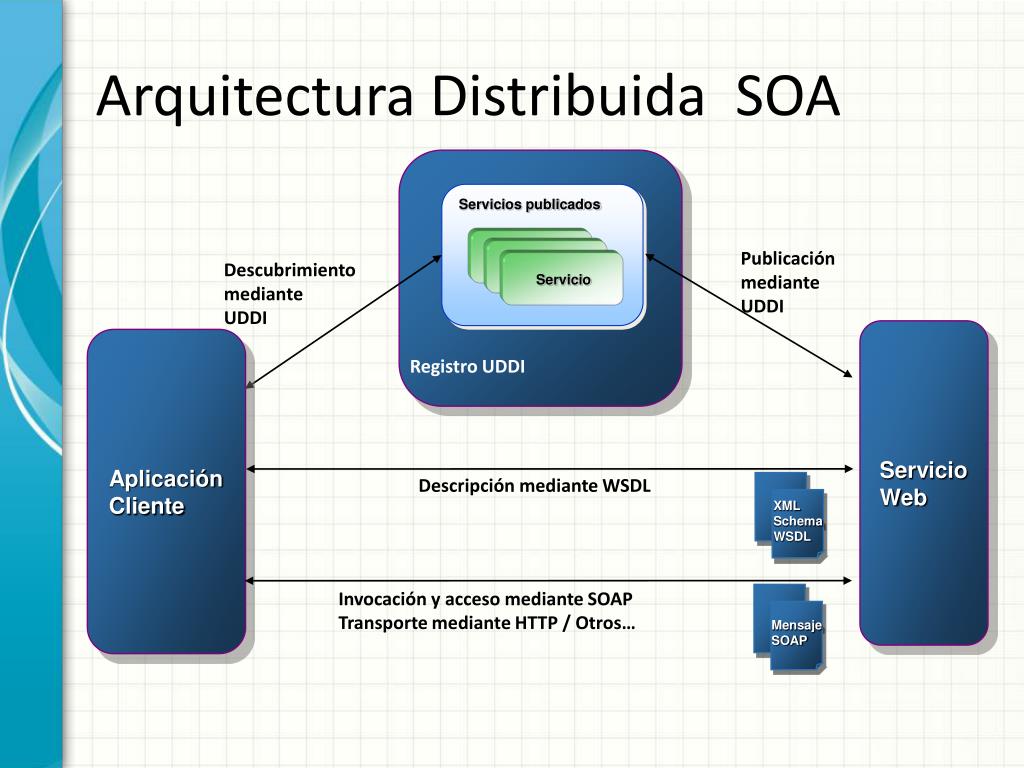

  8. ArquitecturaDistribuida SOA Servicios publicados Servicio 1 Publicación mediante UDDI Servicio 1 Descubrimiento mediante UDDI Servicio Servicio Web Aplicación Cliente Registro UDDI Descripción mediante WSDL XML Schema WSDL Invocación y acceso mediante SOAP Transporte mediante HTTP / Otros… Mensaje SOAP

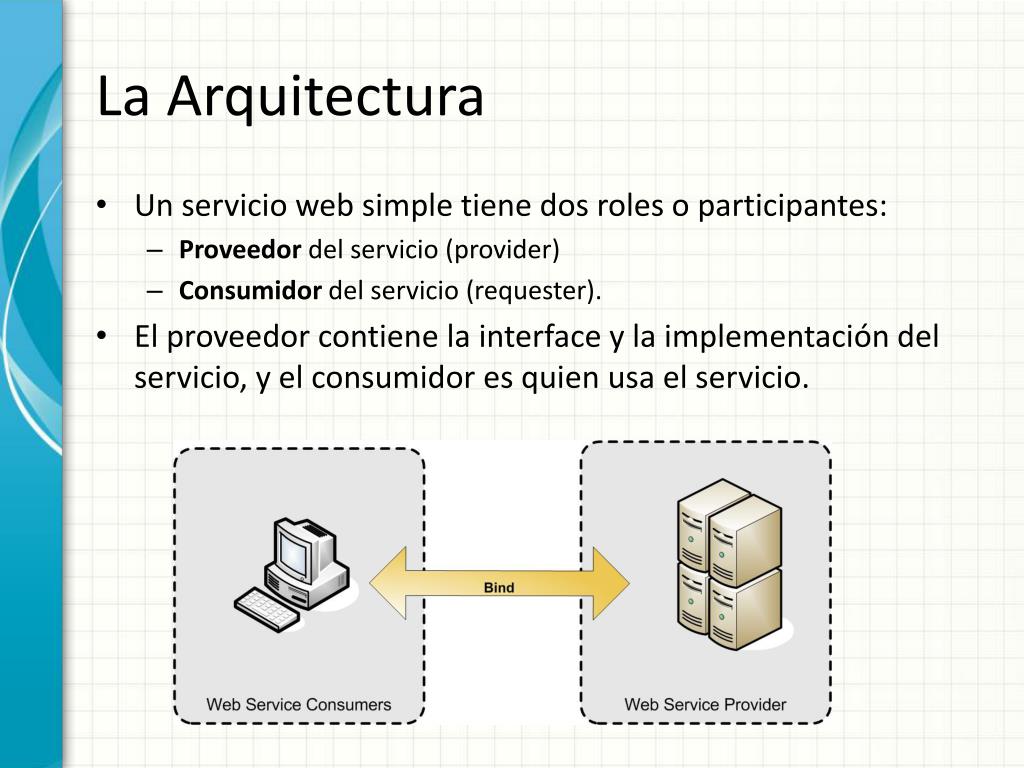

  9. La Arquitectura • Un servicio web simple tiene dos roles o participantes: • Proveedor del servicio (provider) • Consumidor del servicio (requester). • El proveedorcontiene la interface y la implementación del servicio, y el consumidoresquienusa el servicio.

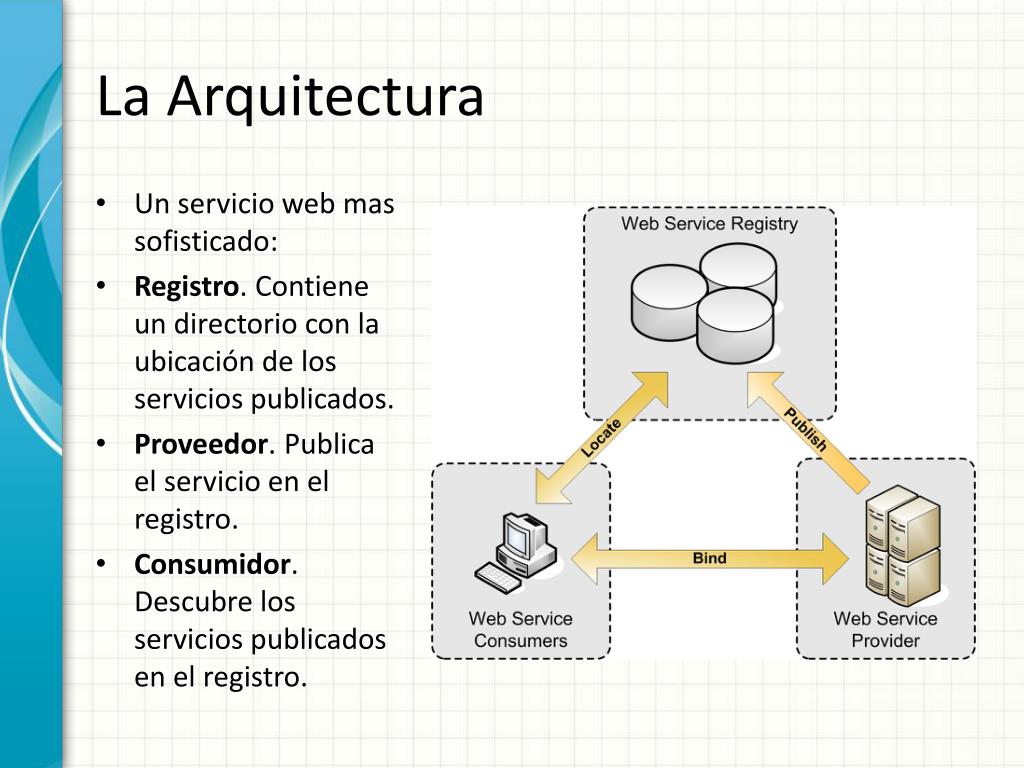

  10. La Arquitectura • Un servicio web massofisticado: • Registro. Contiene un directorio con la ubicación de los serviciospublicados. • Proveedor. Publica el servicio en el registro. • Consumidor. Descubre los serviciospublicados en el registro.

  11. Mensajes request y reply • Mensaje Request. Llamada a los métodos web (Ej. 3 + 4). • Mensaje Reply o Response. Contiene la respuesta a la invocación de los métodos web (Ej. 7).

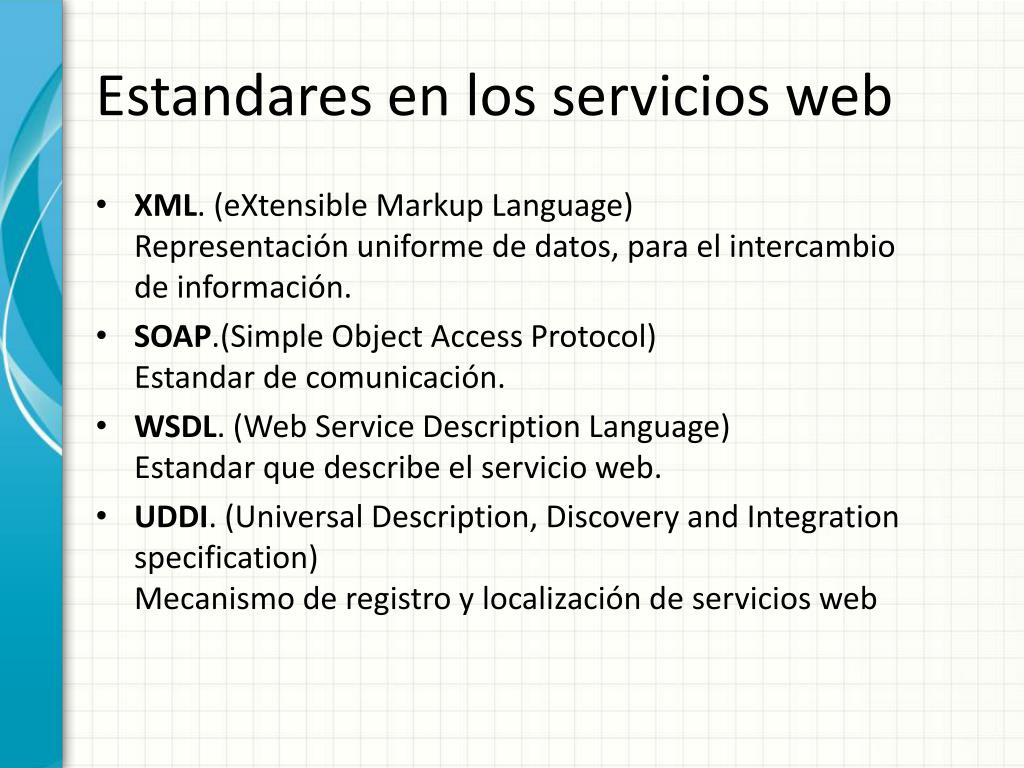

  12. Estandares en los servicios web • XML. (eXtensible Markup Language)Representaciónuniforme de datos, para el intercambio de información. • SOAP.(Simple Object Access Protocol)Estandar de comunicación. • WSDL. (Web Service Description Language)Estandarque describe el servicio web. • UDDI. (Universal Description, Discovery and Integration specification)Mecanismo de registro y localización de servicios web

  13. XML (eXtensible Markup Language) <?XML version=“1.0” encoding=“UTF-8” standalone=“no”?> <!–- this is an XML comment --> <books xmlns=“somename" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation=“somenameM:\XML\Schemas\docbook.xsd"> <bookyear=“2000”book-title=“XML in Depth”> <author> <title>Mr.</title> <name>John Doe</name> </author> <publisher>&pub</publisher> </book> </books> XML instance schema commentroot attributeselement

  14. XML (eXtensible Markup Language) <?xml version="1.0"?> <xs:schematargetNamespace="http://tempuri.org/messagein" xmlns="http://tempuri.org/messagein" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" > <xs:element name="Pedido"> <xs:complexType> <xs:sequence> <xs:element name="idarticulo" type="xs:string" minOccurs="1" maxOccurs="1"/> <xs:element name="nombre" type="xs:string" minOccurs="1" maxOccurs="1"/> </xs:sequence> <xs:attribute name="descuento" type="xs:string" /> </xs:complexType> </xs:element> </xs:schema> <?xmlversion="1.0"?> <Pedido descuento="no" xmlns="http://tempuri.org/messagein"> <idarticulo>12345</idarticulo> <nombre>Bolsa</nombre> </Pedido>

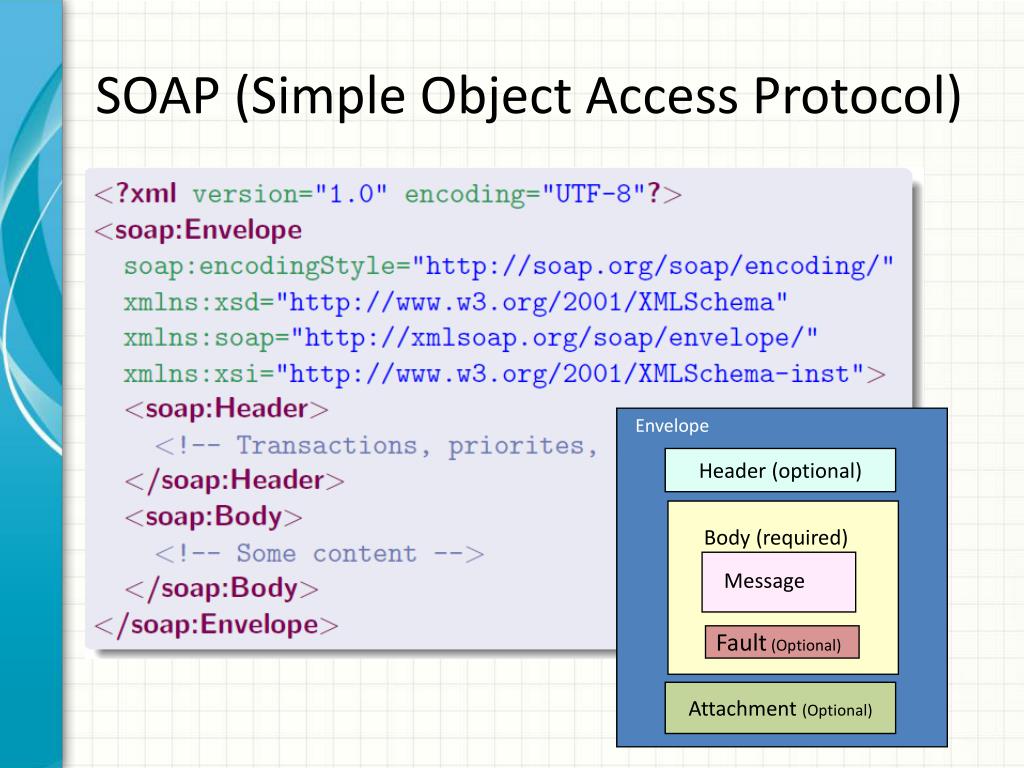

  15. SOAP (Simple Object Access Protocol) Envelope Header (optional) Body (required) Message Fault (Optional) Attachment (Optional)

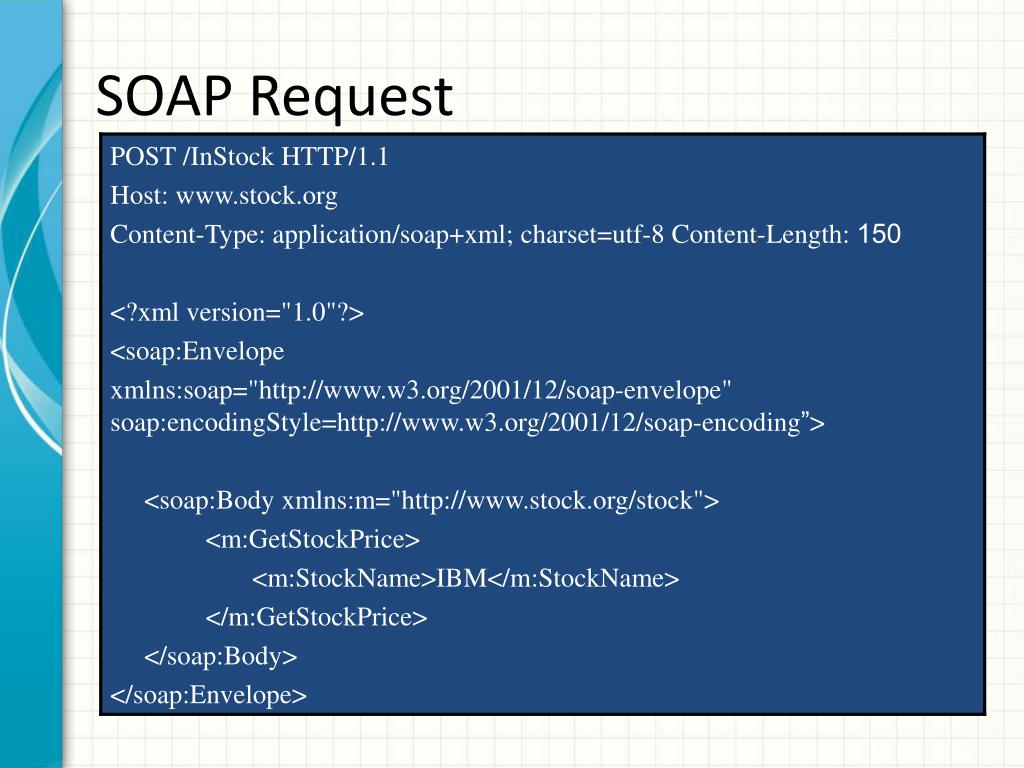

  16. SOAP Request

  17. SOAP Response

  18. WSDL (WebService Description Language)

  19. UDDI (Universal Description, Discovery and Integration specification) • Modelo de Directoriospara web services • Directorioquealmacenainformación de los web services (SecciónAmarilla). • Utiliza WSDL paradescribirlas interfaces de los web services

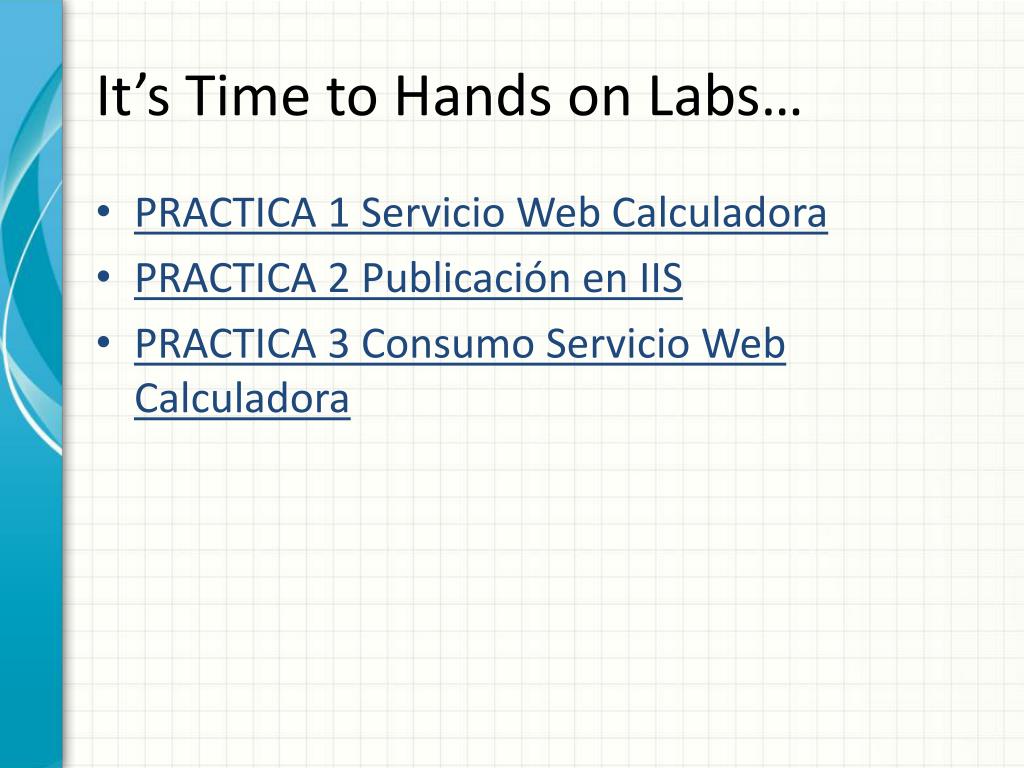

  20. It’s Time to Hands on Labs… • PRACTICA 1 Servicio Web Calculadora • PRACTICA 2 Publicación en IIS • PRACTICA 3 ConsumoServicio Web Calculadora
