第 5 章多媒体技术基础

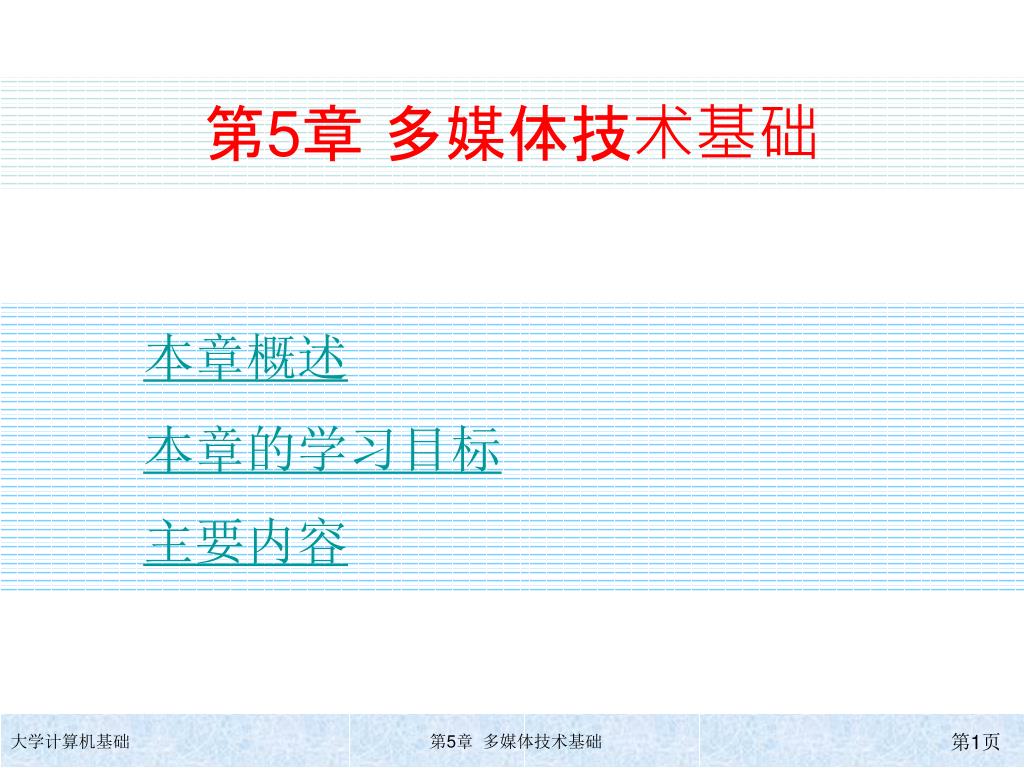

第5章多媒体技术基础 本章概述本章的学习目标主要内容

本章概述 学时:理论教学2学时内容： • 多媒体技术概述、定义、特性 • 多媒体计算机系统：概述、软件系统、创作工具 • 多媒体信息的处理技术：数字音频、数字图像、数字视频、数据压缩技术 • Flash动画：基础知识、常用绘图工具、基本动画制作、综合应用和发布难点：多媒体技术重点：数字化表示、 Flash制作考核：选择题

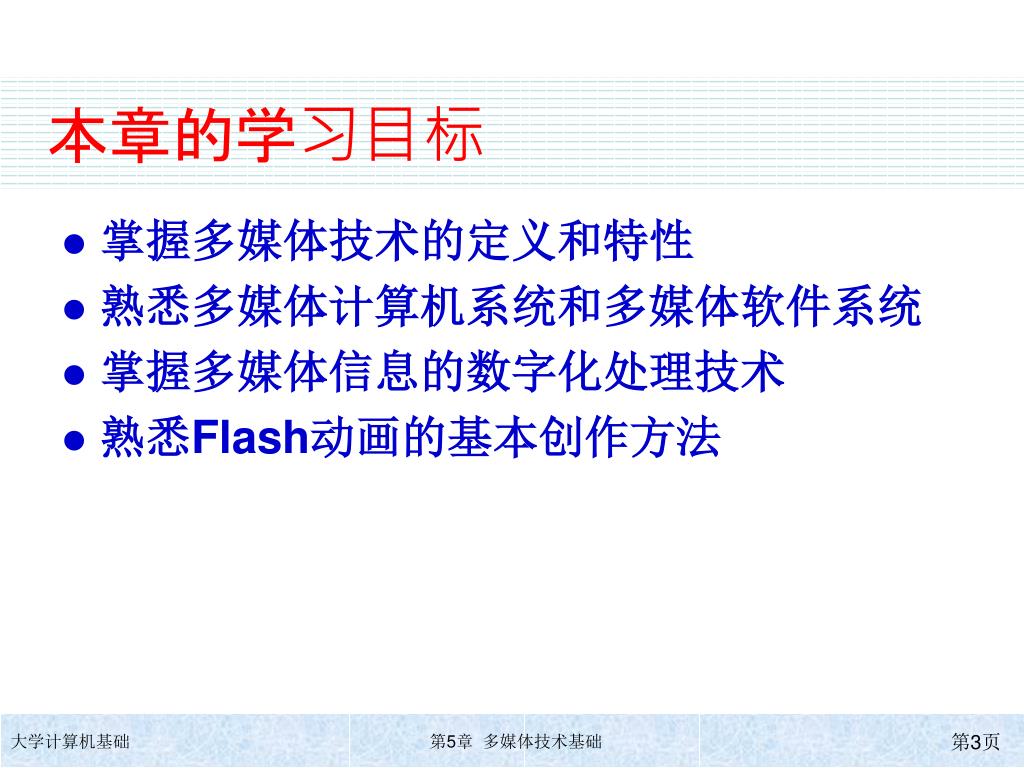

本章的学习目标 • 掌握多媒体技术的定义和特性 • 熟悉多媒体计算机系统和多媒体软件系统 • 掌握多媒体信息的数字化处理技术 • 熟悉Flash动画的基本创作方法

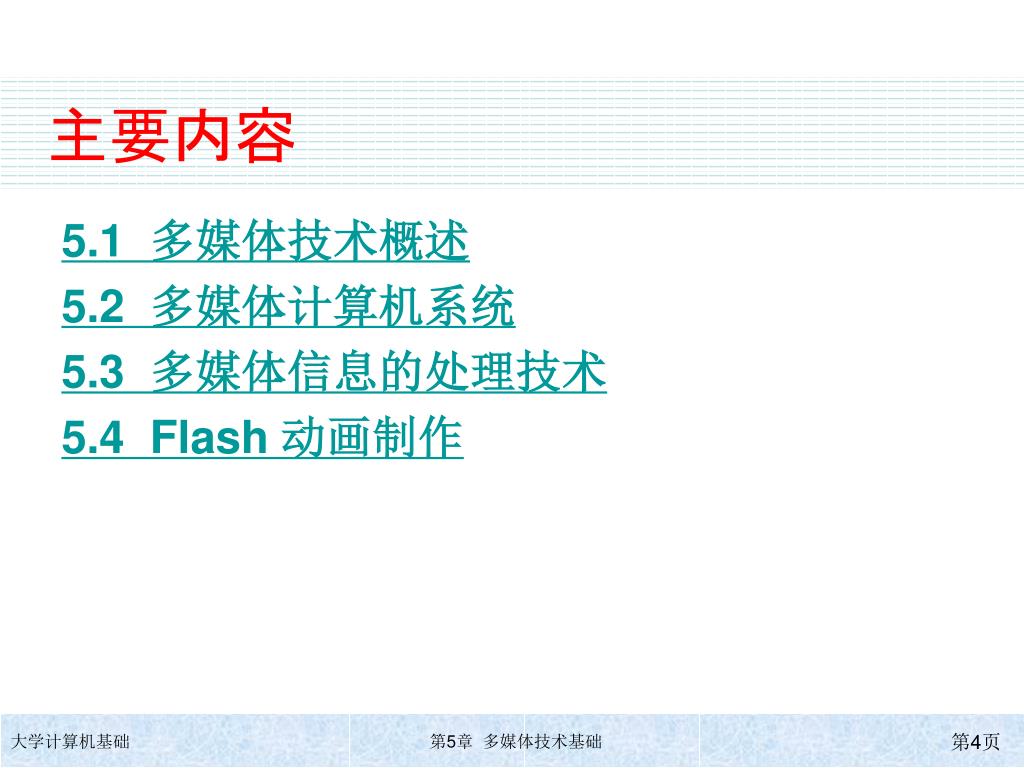

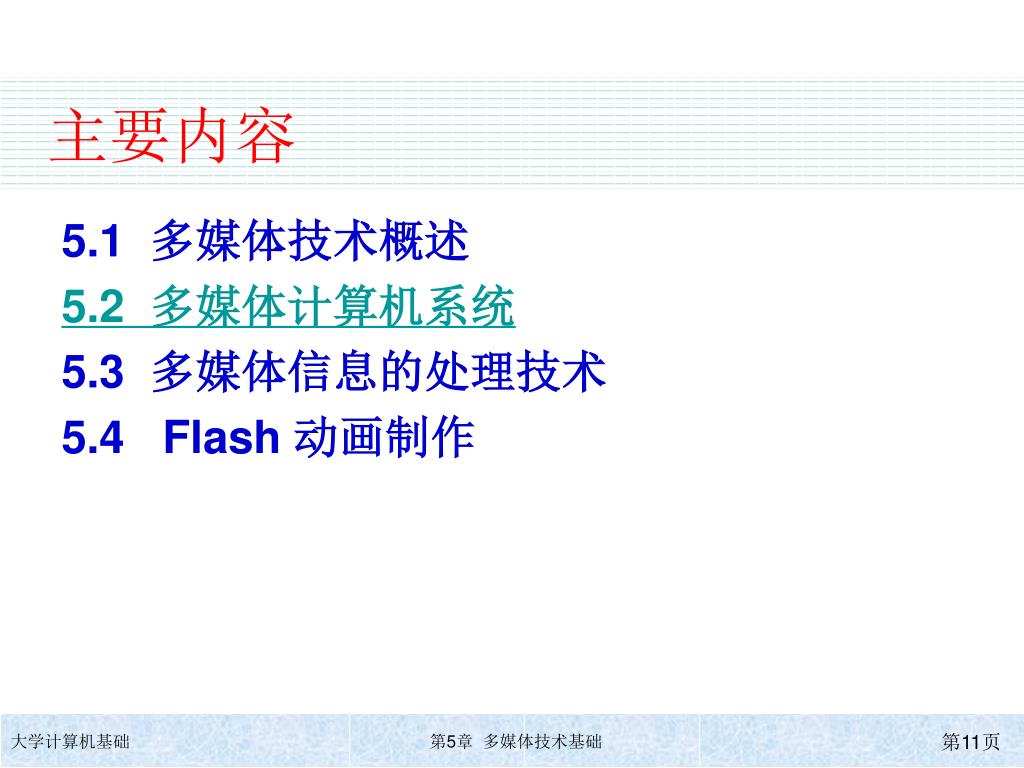

主要内容 5.1 多媒体技术概述 5.2 多媒体计算机系统 5.3 多媒体信息的处理技术 5.4 Flash 动画制作

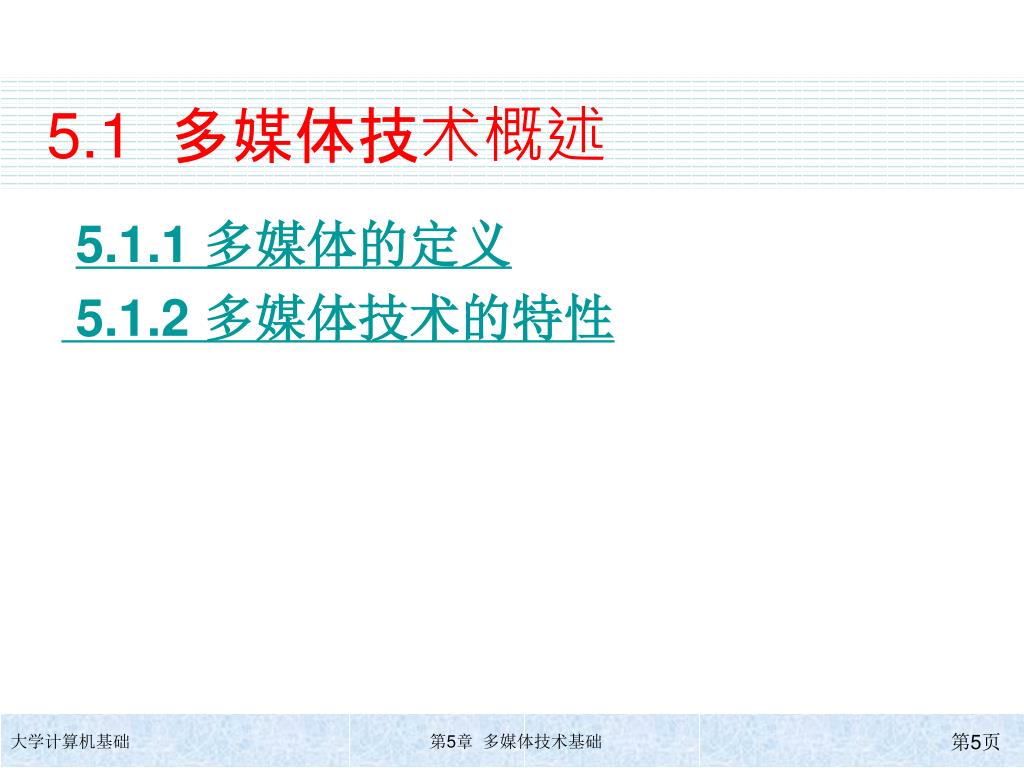

5.1 多媒体技术概述 5.1.1 多媒体的定义 5.1.2 多媒体技术的特性

5.1.1 多媒体的定义 媒体在计算机领域有两种含义： • 存储信息的实体 • 传递信息的载体

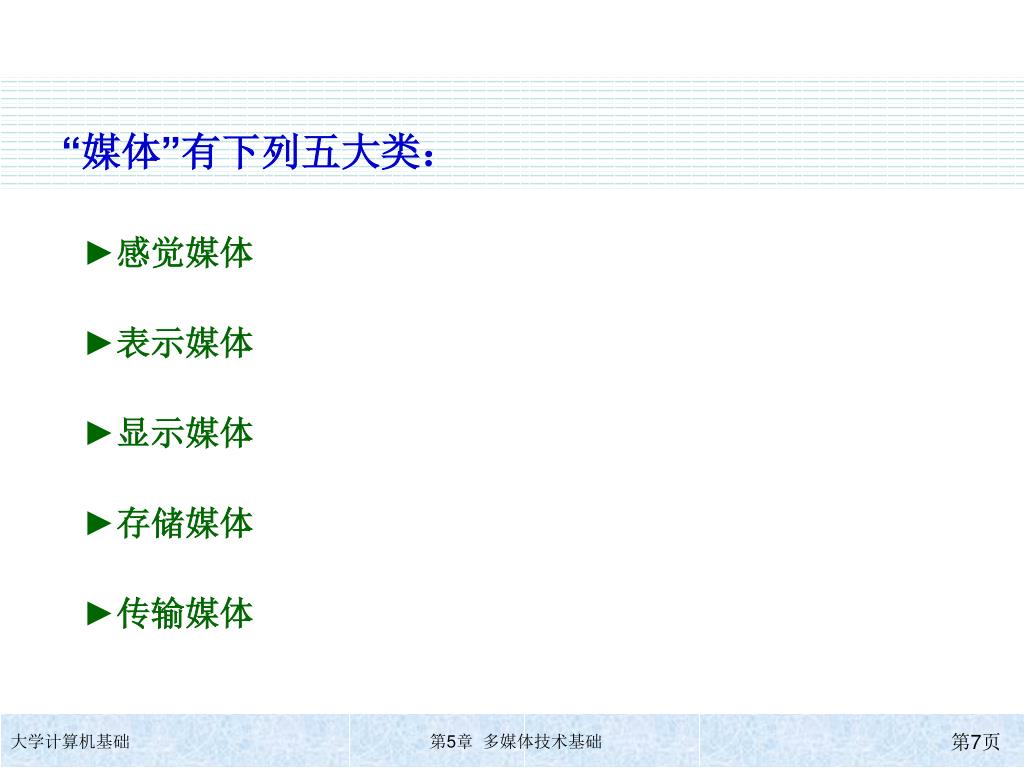

“媒体”有下列五大类： • 感觉媒体 • 表示媒体 • 显示媒体 • 存储媒体 • 传输媒体

“多媒体”是指能够同时获取、处理、编辑、存储和展示两个以上不同类型信息媒体的技术，这些信息媒体包括：文字、声音、图形、图像、动画、视频等。“多媒体”是指能够同时获取、处理、编辑、存储和展示两个以上不同类型信息媒体的技术，这些信息媒体包括：文字、声音、图形、图像、动画、视频等。

多媒体计算机技术的定义是：计算机综合处理多种媒体信息，文本、图形、图像、音频和视频，使多种信息建立逻辑连接，集成为一个系统并具有交互性。多媒体计算机技术的定义是：计算机综合处理多种媒体信息，文本、图形、图像、音频和视频，使多种信息建立逻辑连接，集成为一个系统并具有交互性。简单地说：计算机综合处理声、文、图信息和具有集成性和交互性。

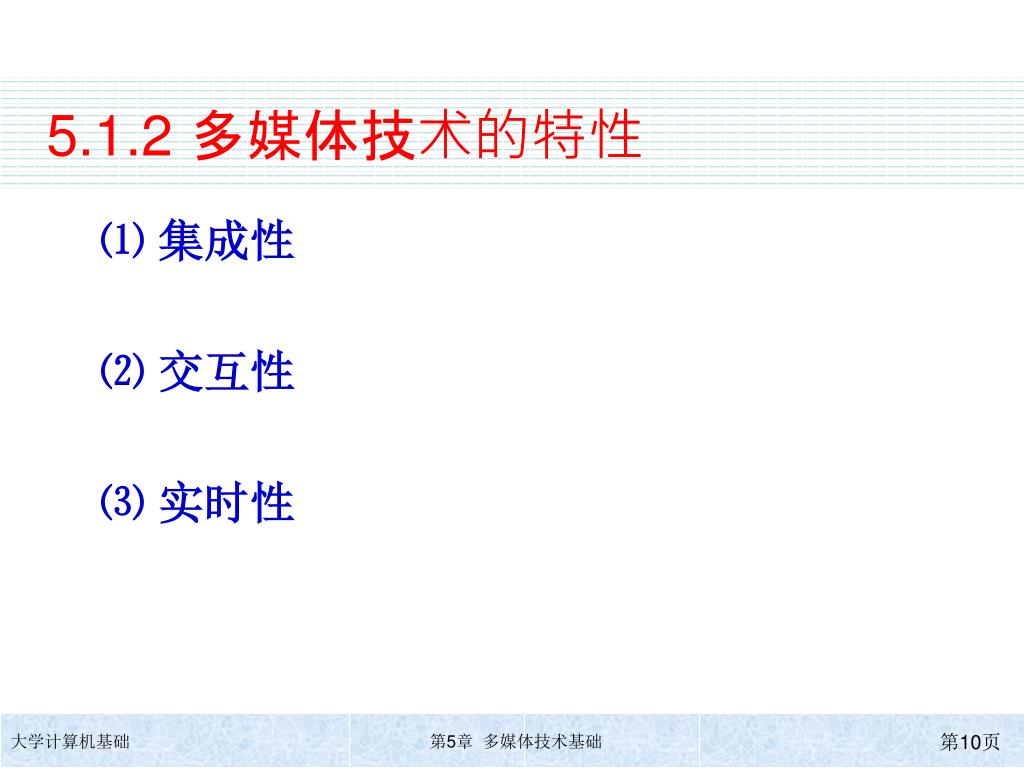

5.1.2 多媒体技术的特性 ⑴集成性 ⑵交互性 ⑶实时性

5.2 多媒体计算机系统 5.2.1 多媒体计算机概述 5.2.2 多媒体软件系统

5.2.1 多媒体计算机概述 多媒体计算机：具有了多媒体处理功能的个人计算机，它的硬件结构与一般所用的个人机并无太大的差别，只不过是多了一些软硬件配置而已。有两种途径： • 直接购买具有多媒体功能的PC机； • 在基本的PC机上增加多媒体套件而构成MPC 。

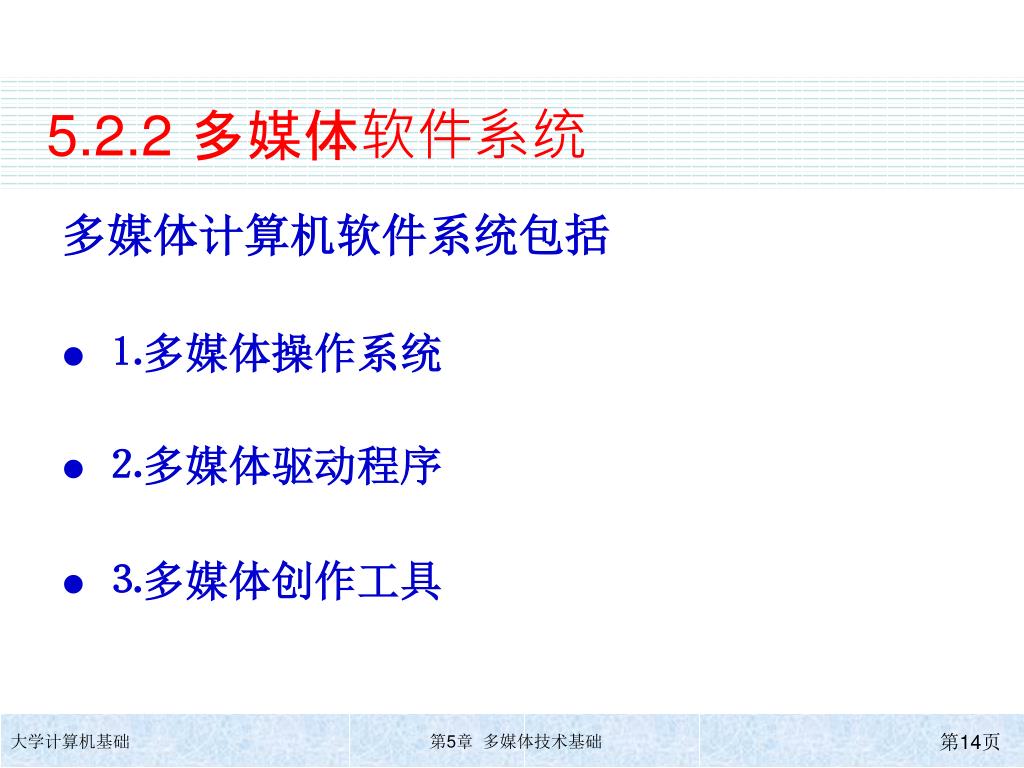

5.2.2 多媒体软件系统 多媒体计算机软件系统包括 • ⒈多媒体操作系统 • ⒉多媒体驱动程序 • ⒊多媒体创作工具

目前，对优秀的多媒体创作工具的判断标准是，应该具备以下八种基本的能力并能够不断进行增强：目前，对优秀的多媒体创作工具的判断标准是，应该具备以下八种基本的能力并能够不断进行增强： ⑴编辑能力及环境； ⑵媒体数据输入能力； ⑶交互能力； ⑷功能扩充能力； ⑸调试能力； ⑹动态数据交换能力； ⑺数据库功能； ⑻网络组件及模板套用能力。

从系统工具的功能角度划分，多媒体创作工具大致可以分为三类： ⑴媒体创作软件工具：用于建立媒体模型、产生媒体数据。 ⑵多媒体节目制作工具: 提供不同的编辑、制作方式。 ⑶媒体播放工具: 可以在电脑上播出，有的甚至能在消费类电子产品中播出。

5.3 多媒体信息的处理技术 5.3.1 数字音频 5.3.2 数字图像 5.3.3 数字视频 5.3.4 数据压缩技术

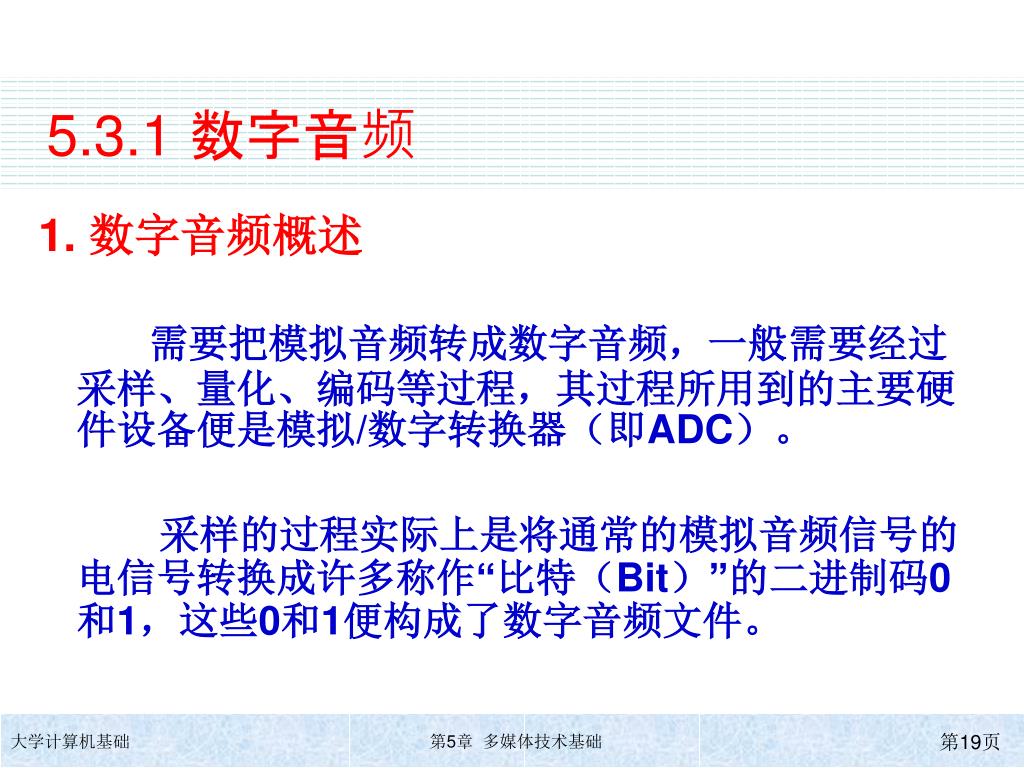

5.3.1 数字音频 1.数字音频概述需要把模拟音频转成数字音频，一般需要经过采样、量化、编码等过程，其过程所用到的主要硬件设备便是模拟/数字转换器（即ADC）。采样的过程实际上是将通常的模拟音频信号的电信号转换成许多称作“比特（Bit）”的二进制码0和1，这些0和1便构成了数字音频文件。

2.数字音频常见格式 （1）WAVE，扩展名为WAV：（2）MOD，扩展名MOD、ST3、XT、S3M、FAR、669等：（3）MPEG-3，扩展名MP3 （4）Real Audio，扩展名RA （5）Creative Musical Format，扩展名CMF （6）CD Audio音乐CD，扩展名CDA （7）MIDI，扩展名MID

5.3.2 数字图像 ⒈数字图像概述 • 数字图像是二维图像用有限数字数值像素的表示。 • 像素在计算机中保存为二维整数数组的光栅图像，这些值经常用压缩格式进行传输和储存。 • 数字图像可以由许多不同的输入设备和技术生成。

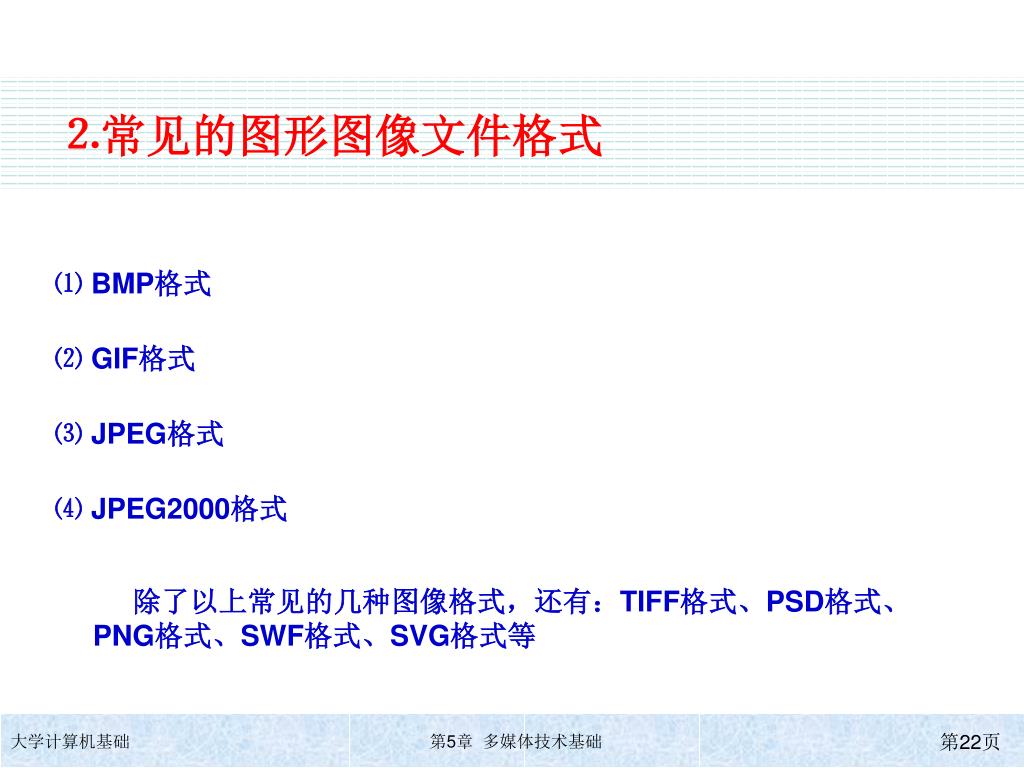

⒉常见的图形图像文件格式 ⑴BMP格式 ⑵GIF格式　　 ⑶JPEG格式 ⑷JPEG2000格式除了以上常见的几种图像格式，还有：TIFF格式、PSD格式、PNG格式、SWF格式、SVG格式等

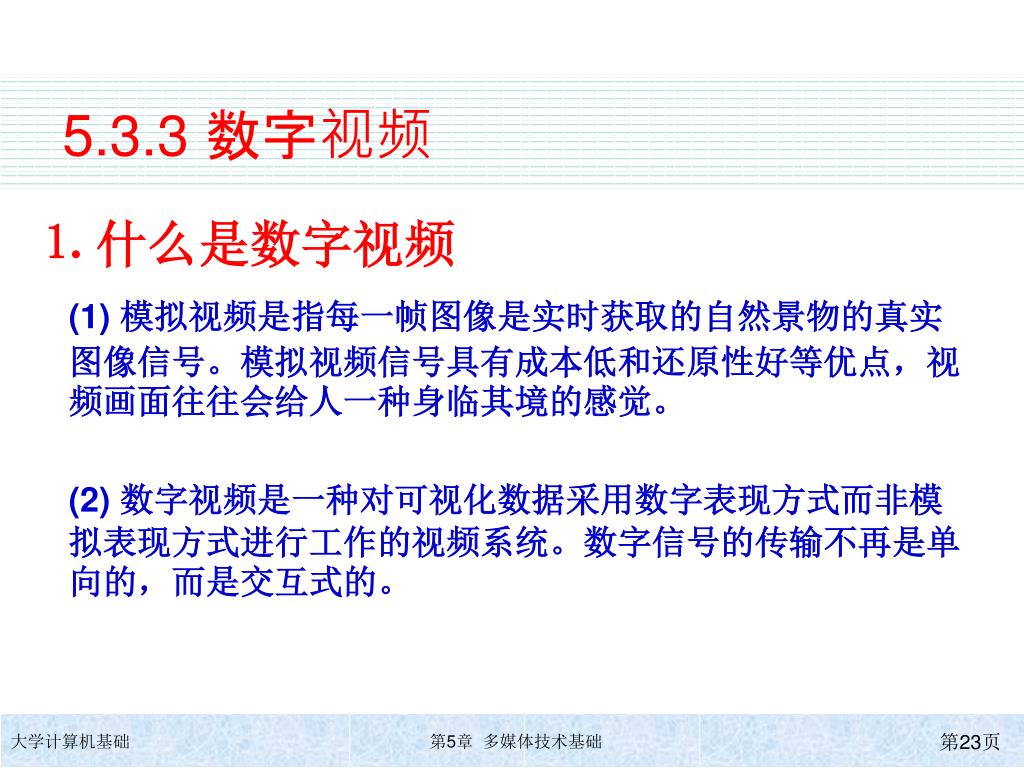

5.3.3 数字视频 ⒈什么是数字视频 (1)模拟视频是指每一帧图像是实时获取的自然景物的真实图像信号。模拟视频信号具有成本低和还原性好等优点，视频画面往往会给人一种身临其境的感觉。 (2)数字视频是一种对可视化数据采用数字表现方式而非模拟表现方式进行工作的视频系统。数字信号的传输不再是单向的，而是交互式的。

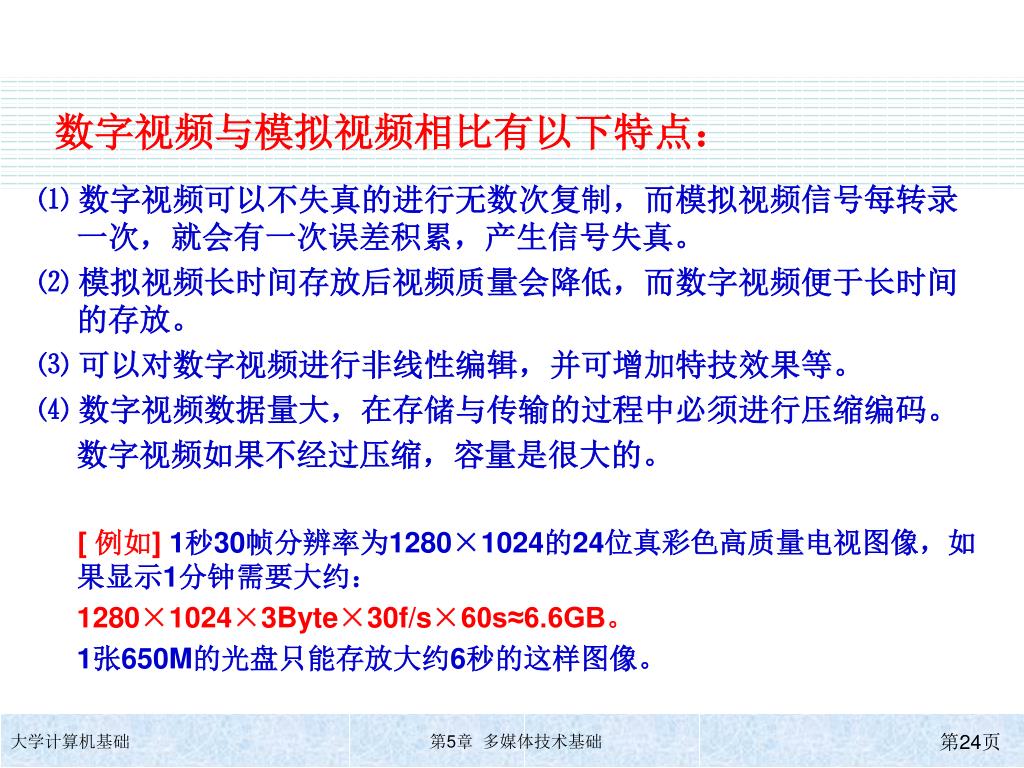

数字视频与模拟视频相比有以下特点： ⑴数字视频可以不失真的进行无数次复制，而模拟视频信号每转录一次，就会有一次误差积累，产生信号失真。 ⑵模拟视频长时间存放后视频质量会降低，而数字视频便于长时间的存放。 ⑶可以对数字视频进行非线性编辑，并可增加特技效果等。 ⑷数字视频数据量大，在存储与传输的过程中必须进行压缩编码。数字视频如果不经过压缩，容量是很大的。 [例如] 1秒30帧分辨率为1280×1024的24位真彩色高质量电视图像，如果显示1分钟需要大约： 1280×1024×3Byte×30f/s×60s≈6.6GB。 1张650M的光盘只能存放大约6秒的这样图像。

2.常见视频文件格式 ⑴影像视频文件格式 ①AVI格式 ②MPEG格式 ③DivX格式 ⑤MOV格式

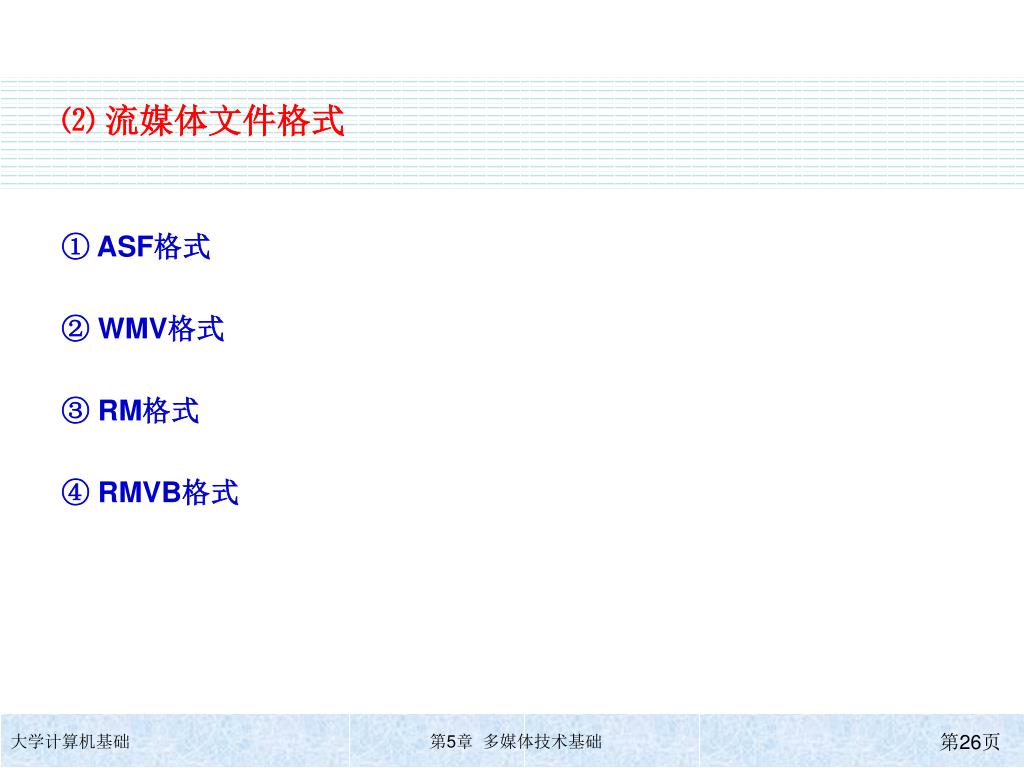

⑵流媒体文件格式 ① ASF格式 ②WMV格式 ③RM格式 ④RMVB格式

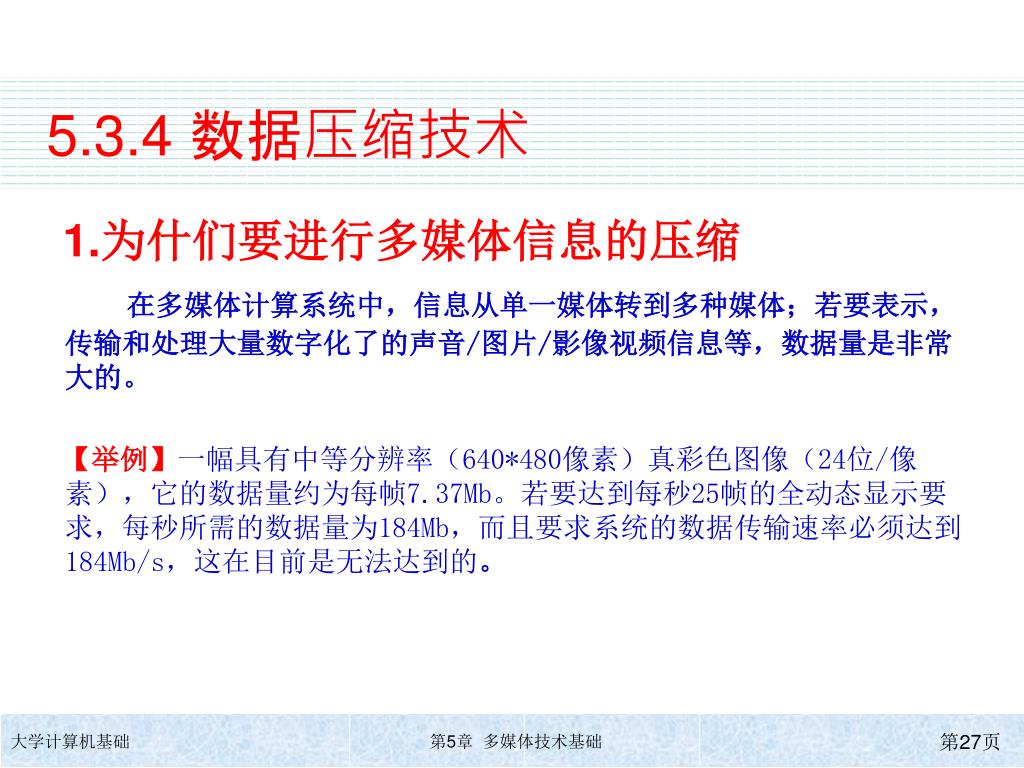

5.3.4 数据压缩技术 1.为什们要进行多媒体信息的压缩在多媒体计算系统中，信息从单一媒体转到多种媒体；若要表示，传输和处理大量数字化了的声音/图片/影像视频信息等，数据量是非常大的。【举例】一幅具有中等分辨率（640*480像素）真彩色图像（24位/像素），它的数据量约为每帧7.37Mb。若要达到每秒25帧的全动态显示要求，每秒所需的数据量为184Mb，而且要求系统的数据传输速率必须达到184Mb/s，这在目前是无法达到的。

⒉多媒体信息压缩的方法 根据解码后数据与原始数据是否完全一致进行分类，压缩方法可被分两大类。 • 有失真压缩法会减少信息量，而损失的信息是不能再恢复的，因此这种压缩法是不可逆的。 • 无失真压缩法去掉或减少数据中的冗余，但这些冗余值是可以重新插入到数据中的，因此冗余压缩是可逆的过程。

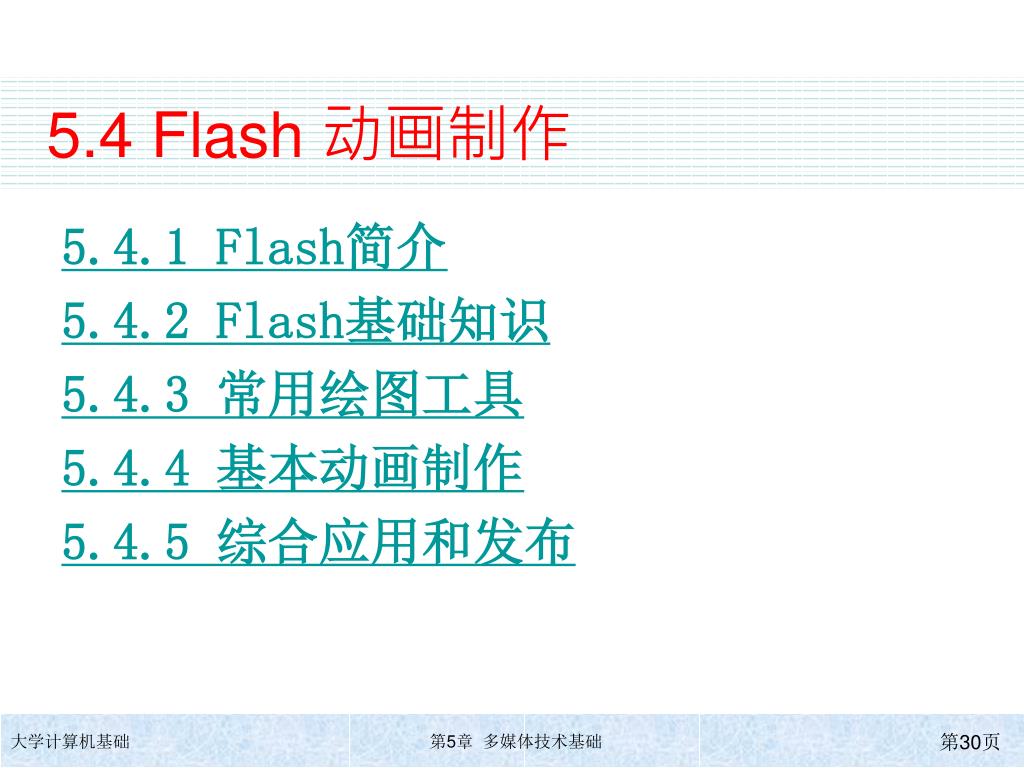

5.4 Flash 动画制作 5.4.1 Flash简介 5.4.2 Flash基础知识 5.4.3 常用绘图工具 5.4.4 基本动画制作 5.4.5 综合应用和发布

5.4 Flash 动画制作 Flash是一款优秀的矢量动画制作和应用开发软件 • 它能够将矢量图、位图、声音、视频、动画和交互动作有机且灵活地结合在一起，从而制造出新奇、美观、交互性很强的动画效果 • 它制作出来的动画短小精悍，采用流媒体技术，非常合适网络传播 • 广泛应用于动画设计、网络横幅广告、网站制作、游戏制作、电子贺卡、手机彩信、多媒体课件、电影特效等领域。本节我们以Flash CS4为例介绍Flash动画制作。

5.4.1 Flash简介

过渡帧 锁定|解除图层静止帧结束帧浏览选项显示|隐藏图层图层名帧频播放时间静止帧空白关键帧新建图层绘图纸工具关键帧图5-2 时间轴 5.4.2 Flash基础知识 ⒈ 时间轴: 是进行动画创作和编辑的主要工具。是用来表示动画中各帧的排列顺序和各层的覆盖关系的主线，它决定了动画的播放顺序。时间轴分为两大部分：层控制区和时间轴控制区

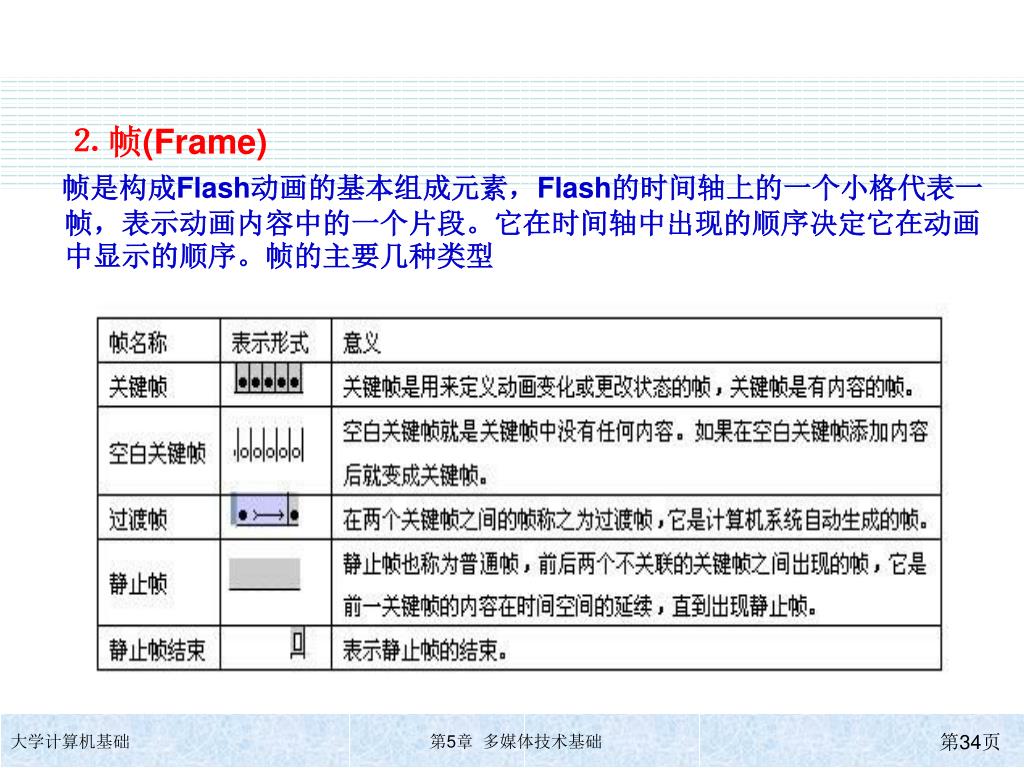

⒉ 帧(Frame) 帧是构成Flash动画的基本组成元素，Flash的时间轴上的一个小格代表一帧，表示动画内容中的一个片段。它在时间轴中出现的顺序决定它在动画中显示的顺序。帧的主要几种类型

⒊ 图层: 就像透明的胶片，在舞台上按一定的顺序重叠在一起，可以帮助组织文档中的内容，可以在图层上绘制和编辑对象，而不影响其他图层上的对象。 5-3 各种图层的表示另外还可以添加图层、重命名图层、调整图层的次序、删除图层、设置图层的状态及创建图层文件夹等。

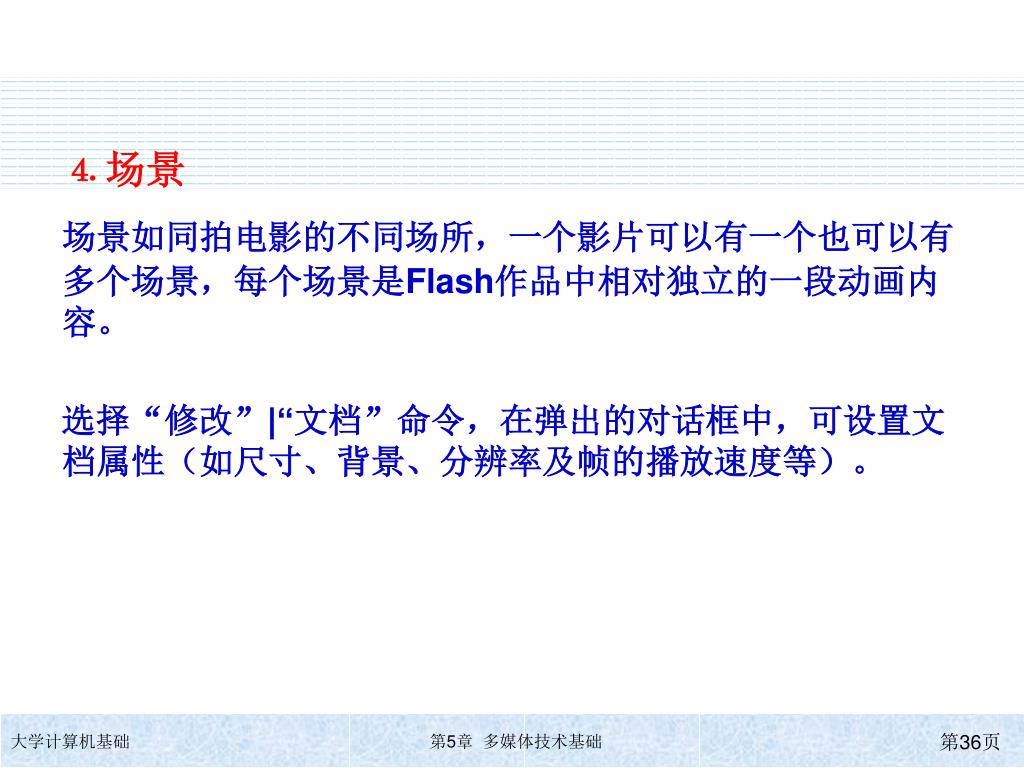

⒋ 场景 场景如同拍电影的不同场所，一个影片可以有一个也可以有多个场景，每个场景是Flash作品中相对独立的一段动画内容。选择“修改”|“文档”命令，在弹出的对话框中，可设置文档属性（如尺寸、背景、分辨率及帧的播放速度等）。

形状组文本元件图5-4 各种“对象”被选中时的状态 ⒌ 对象（Object） Flash中的动画都是由对象组成的，通常使用的对象有下几种。

⒍ 元件、实例 元件是Flash中最重要、最基本的元素，它是存放在库中可反复取出使用动画元素。在Flash 中，元件分为图形元件、影片剪辑元件和按钮元件实例是将元件从库中拖到舞台上就形成了这个元件的一个实例。图5-5 “库”面板中的元件

元件的基本操作： ⑴ 创建元件 ⑵ 将场景中的对象转换为元件 ⑶ 引用元件 ⑷ 修改元件【注意】在Flash中有两个编辑状态：场景编辑和元件编辑，通过单击相应的按钮切换。在制作时应关心当前处于哪个状态。

⒎ 素材导入和库 当Flash中需要用到外部的图片、声音、视频等多媒体素材时，必须通过“文件”|“导入”命令实现。【提示】要引用库中的对象，可选择“窗口”|“库”命令，打开“库面板”，将选中的对象拖曳到场景编辑区即可。图5-6 “导入”命令

⒏ Alpha通道 Alpha通道是决定元件对象中颜色透明度的通道，用百分比来实现。比如可以应用在对象由近到远逐渐变淡的过程。使用Alpha通道属性的对象必须是元件或组，不能是分散图形。

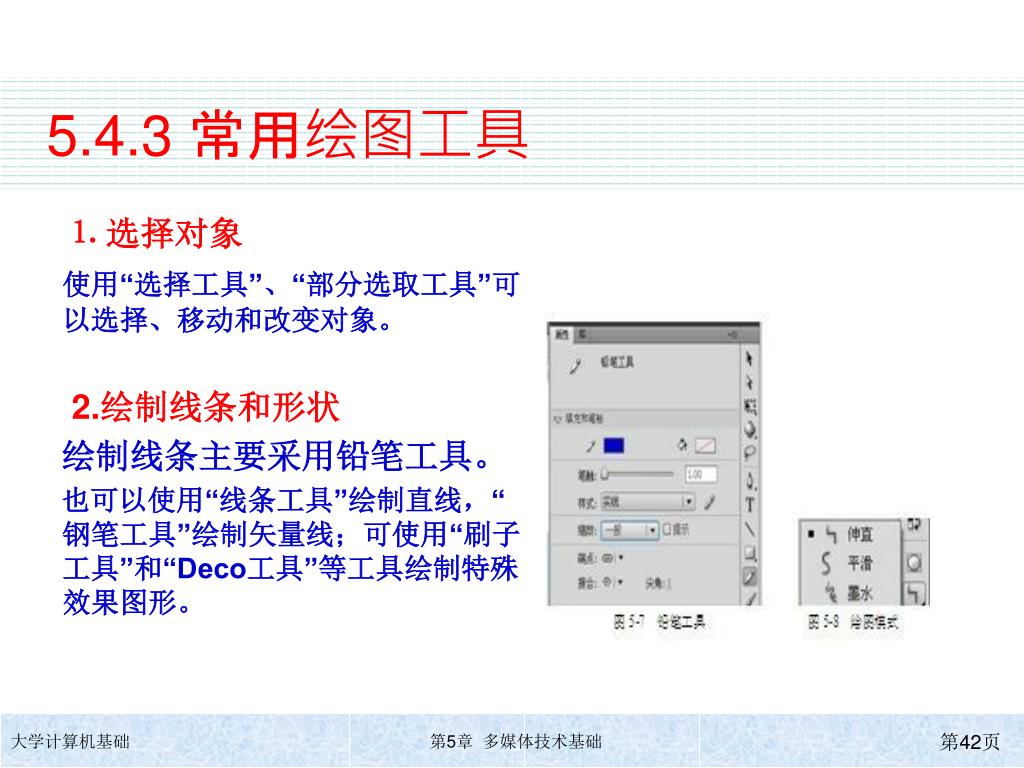

5.4.3 常用绘图工具 ⒈ 选择对象使用“选择工具”、“部分选取工具”可以选择、移动和改变对象。 2.绘制线条和形状绘制线条主要采用铅笔工具。也可以使用“线条工具”绘制直线，“钢笔工具”绘制矢量线；可使用“刷子工具”和“Deco工具”等工具绘制特殊效果图形。

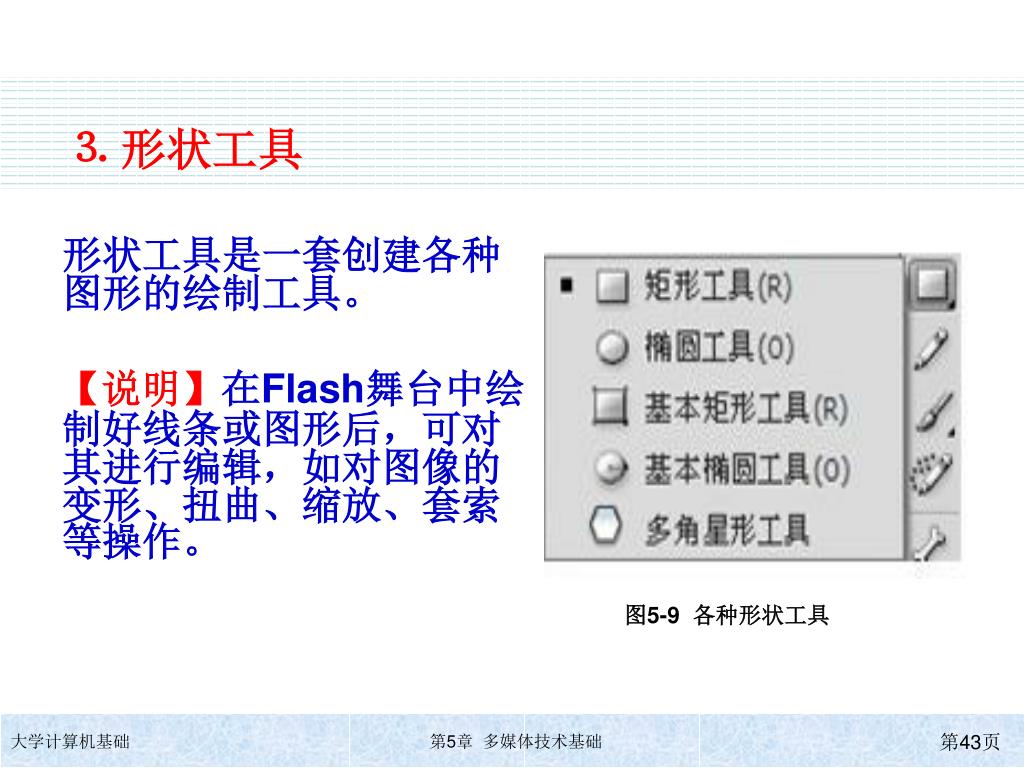

⒊ 形状工具 形状工具是一套创建各种图形的绘制工具。【说明】在Flash舞台中绘制好线条或图形后，可对其进行编辑，如对图像的变形、扭曲、缩放、套索等操作。图5-9 各种形状工具

图5-10 绘制圆环的操作步骤 【例如】利用“基本椭圆工具”，绘制圆环的操作步骤。

⒋ 文本工具 文字信息在动画制作的过程中是必不可少的重要组成部分。在Flash 中，文本分为静态文本、动态文本和输入文本。制作动画通常使用的都是静态文本，可以设置文字的大小、颜色、旋转角度、透明度等属性。

5.4.4 基本动画制作 ⒈ 时间轴操作利用时间轴可以制作逐帧动画和补间动画；补间动画又可分为形状补间动画和动画补间动画。

⑴ 逐帧动画 逐帧动画是最传统的动画方式，是靠播放一连串的关键帧来实现的。逐帧动画的体积一般比较大。创建逐帧动画的主要方法： ① 利用静态图片建立逐帧动画:利用JPG、PNG等格式的静态图片连续导入Flash中，就会建立一段逐帧动画。 ② 绘制矢量逐帧动画：利用鼠标在场景中一帧一帧的绘制出帧的内容。 ③ 制作文字逐帧动画：利用文字做帧中的元件，实现文字跳跃、旋转等特效。 ④ 导入序列图像：可以导入GIF序列图像、SWF动画文件或利用第三方软件产生动画序列。

【例如】制作逐帧动画：实现倒计时效果。逐一显示“5、4、3、2、1、0、新、年、好”，在显示“0”这帧时停留时间长些。【例如】制作逐帧动画：实现倒计时效果。逐一显示“5、4、3、2、1、0、新、年、好”，在显示“0”这帧时停留时间长些。

⑵ 补间动画 补间动画是一种既方便又简单的动画制作方式，通过“创建补间”来实现。 ① 补间形状动画：是通过在一个关键帧中绘制一个形状，然后在另一个关键帧中改变该形状或绘制另一个形状来实现的。补间形状动画只能用于属性为形状的对象，也就是说补间形状动画是针对形状变化的动画。关键帧是分离的图形。 ② 补间动画：是通过在起点关键帧中设置好动画对象的位置、大小、颜色、透明度、旋转角度等属性，选取起点关键帧，利用快捷菜单中的“创建补间动画”命令，自动生成终点关键帧，然后在终点关键帧中改变对象的属性来实现。 ③ 传统补间动画：必须先确定起点关键帧和终点关键帧两个关键帧的内容，然后选取中间任意帧，利用快捷菜单中的“创建传统补间”命令现实，中间帧的内容由Flash自动补间来完成动画。

图5-12 设置“补间动画”的时间轴面板 【例如】制作一个简单的矩形移动变化来演示补间动画。【提示】选择“创建补间动画”命令【说明】补间动画中的对象只能是元件、文字、组和位图，而不能是形状。关键帧是矢量图（组、元件）。
