  1. Томский политехнический университет АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ (АСУ ТП)

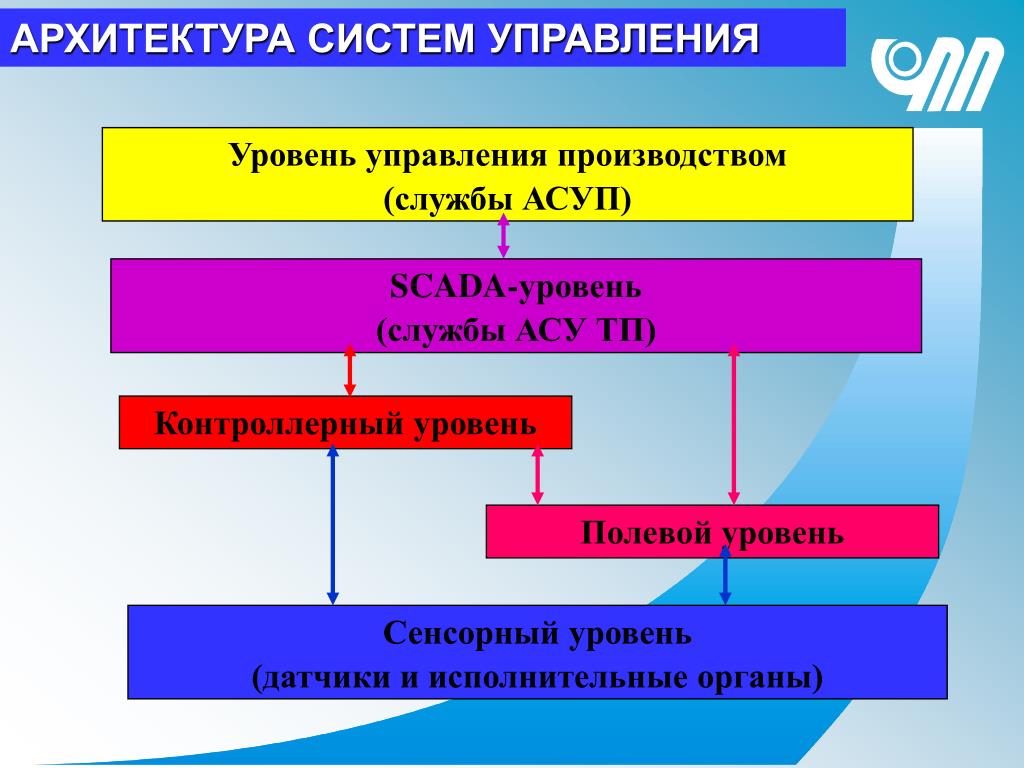

  2. Уровень управления производством (службы АСУП) SCADA-уровень (службы АСУ ТП) Контроллерный уровень Полевой уровень Сенсорный уровень (датчики и исполнительные органы) АРХИТЕКТУРА СИСТЕМ УПРАВЛЕНИЯ

  3. X Объект управления Исполнительные органы Пульт оператора Y Средства получения информации Средства отображения информации ВК оператор Структурная схема АСУ ТП Системы локального управления Системы логического управления

  4. СРЕДСТВА для АСУ ТП НАБЛЮДЕНИЕ УПРАВЛЕНИЕ ИСПОЛНЕНИЕ ИЗМЕРЕНИЕ

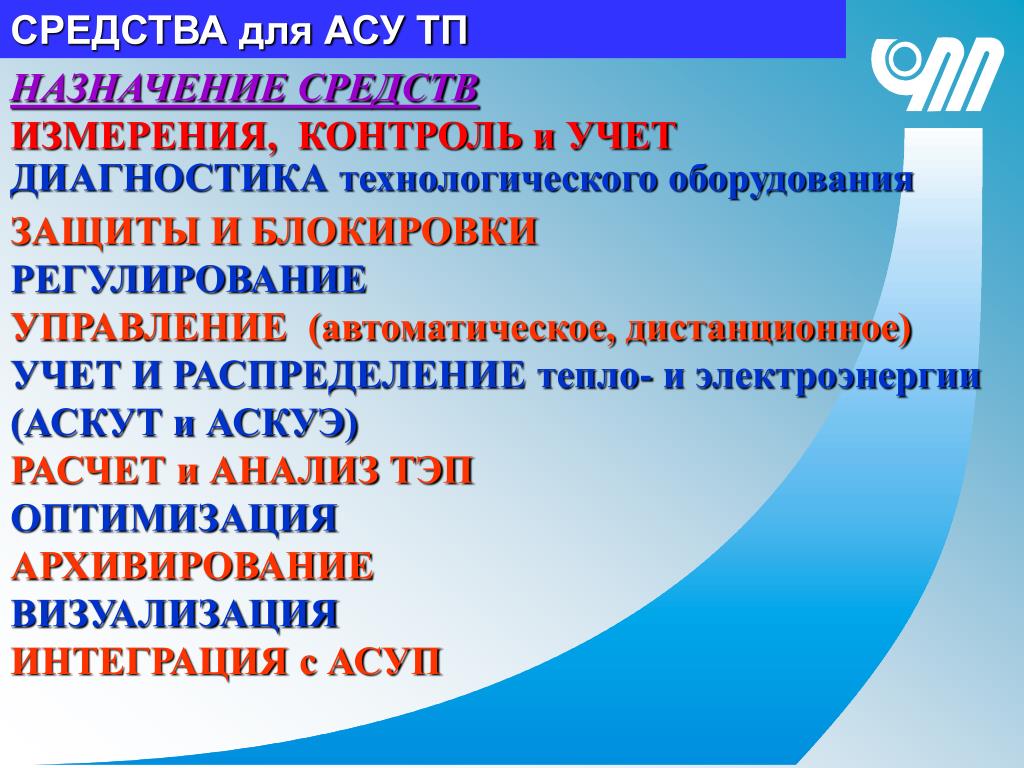

  5. СРЕДСТВА для АСУ ТП НАЗНАЧЕНИЕ СРЕДСТВ ИЗМЕРЕНИЯ, КОНТРОЛЬ и УЧЕТ ДИАГНОСТИКА технологического оборудования ЗАЩИТЫ И БЛОКИРОВКИ РЕГУЛИРОВАНИЕ УПРАВЛЕНИЕ (автоматическое, дистанционное) УЧЕТ И РАСПРЕДЕЛЕНИЕ тепло- и электроэнергии (АСКУТ и АСКУЭ) РАСЧЕТ и АНАЛИЗ ТЭП ОПТИМИЗАЦИЯ АРХИВИРОВАНИЕ ВИЗУАЛИЗАЦИЯ ИНТЕГРАЦИЯ с АСУП

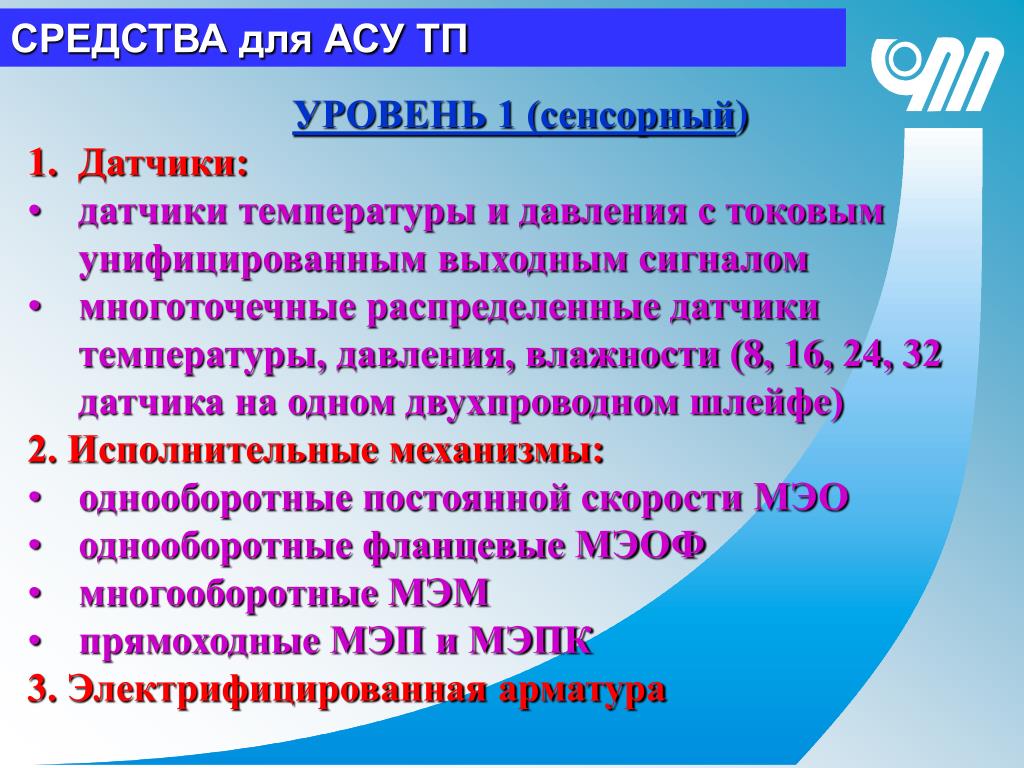

  6. СРЕДСТВА для АСУ ТП • УРОВЕНЬ 1 (сенсорный) • Датчики: • датчики температуры и давления с токовым унифицированным выходным сигналом • многоточечные распределенные датчики температуры, давления, влажности (8, 16, 24, 32 датчика на одном двухпроводном шлейфе) • 2. Исполнительные механизмы: • однооборотные постоянной скорости МЭО • однооборотные фланцевые МЭОФ • многооборотные МЭМ • прямоходные МЭП и МЭПК • 3. Электрифицированная арматура

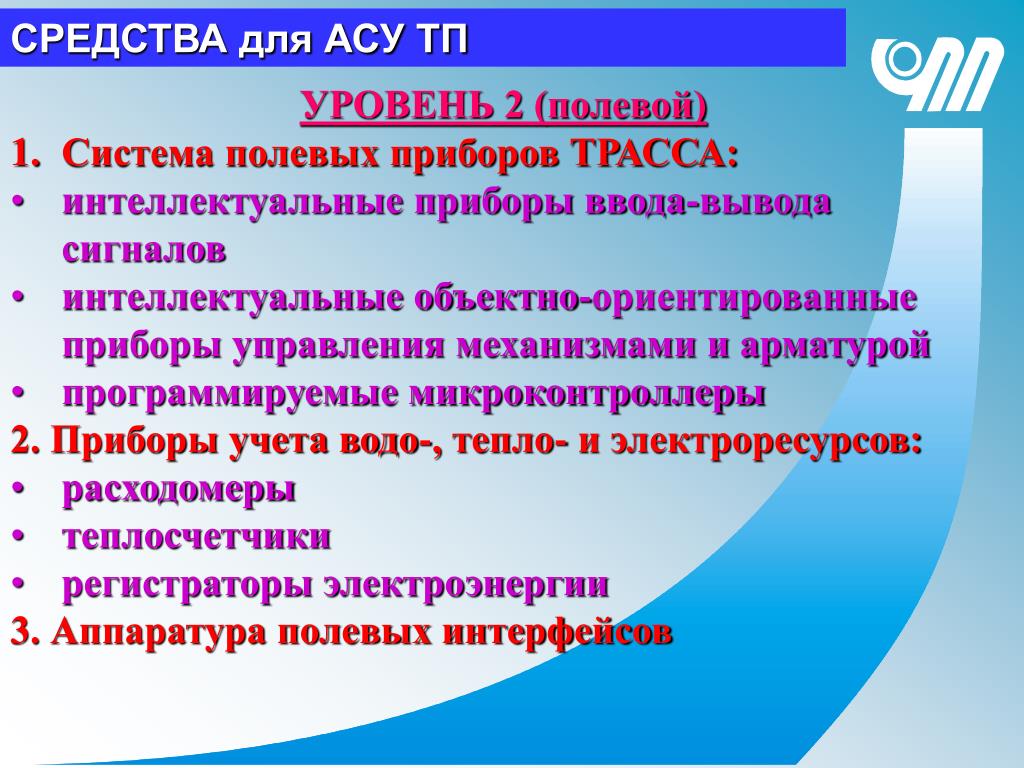

  7. СРЕДСТВА для АСУ ТП • УРОВЕНЬ 2 (полевой) • Система полевых приборов ТРАССА: • интеллектуальные приборы ввода-вывода сигналов • интеллектуальные объектно-ориентированные приборы управления механизмами и арматурой • программируемые микроконтроллеры • 2. Приборы учета водо-, тепло- и электроресурсов: • расходомеры • теплосчетчики • регистраторы электроэнергии • 3. Аппаратура полевых интерфейсов

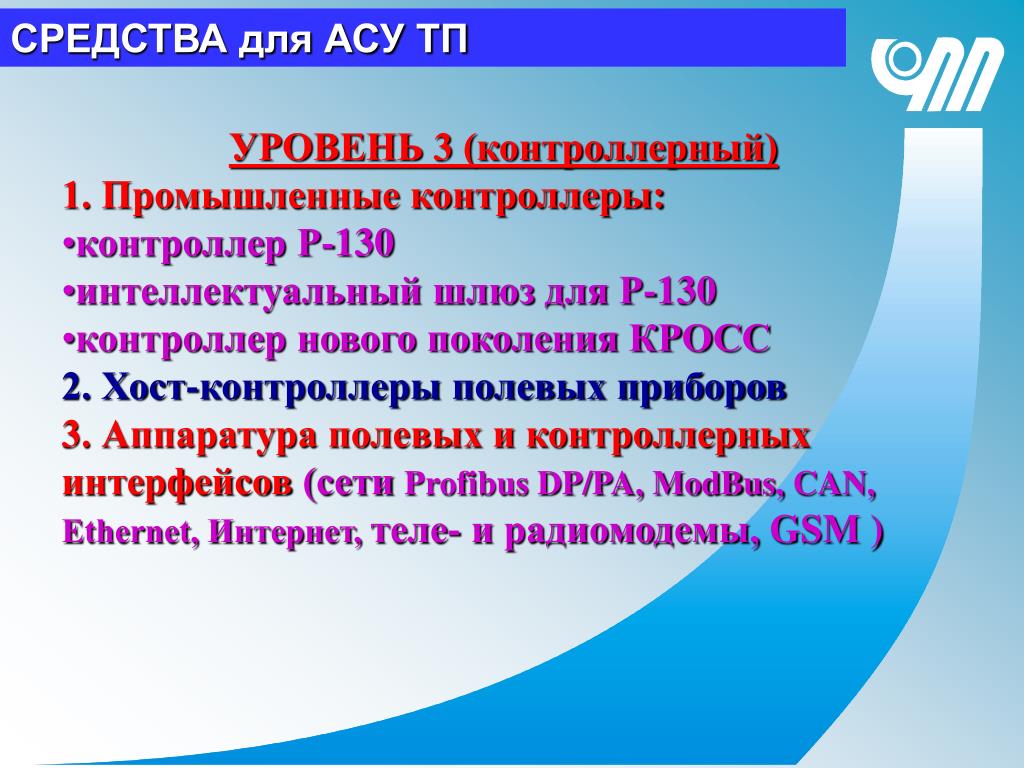

  8. СРЕДСТВА для АСУ ТП • УРОВЕНЬ 3 (контроллерный) • 1. Промышленные контроллеры: • контроллер Р-130 • интеллектуальный шлюз для Р-130 • контроллер нового поколения КРОСС • 2. Хост-контроллеры полевых приборов • 3. Аппаратура полевых и контроллерных интерфейсов (сети Profibus DP/PA, ModBus, CAN, Ethernet, Интернет, теле- и радиомодемы, GSM )

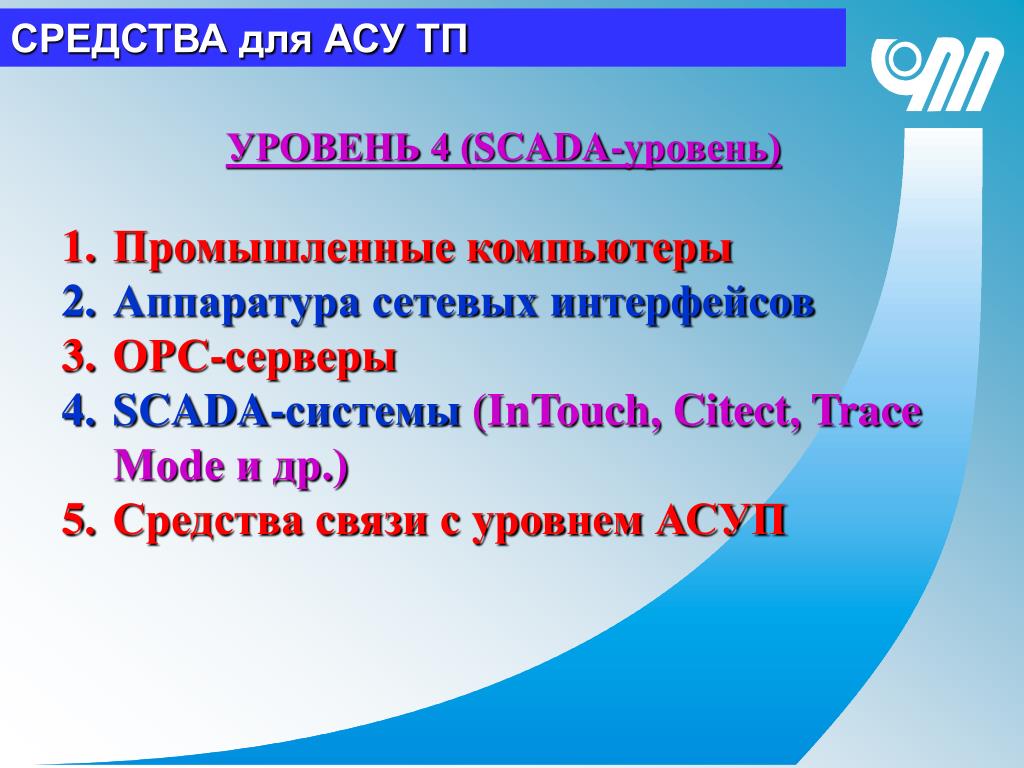

  9. СРЕДСТВА для АСУ ТП • УРОВЕНЬ 4 (SCADA-уровень) • Промышленные компьютеры • Аппаратура сетевых интерфейсов • ОРС-серверы • SCADA-системы (InTouch, Citect, Trace Mode и др.) • Средства связи с уровнем АСУП
