Presentation Transcript


Voetsporenonderzoek

voetsporenonderzoek

voetstap-afstand onderzoek


Uit examenopgave h5 wiskunde

  • Uit de voetsporen kunnen we zelfs

    achterhalen hoe snel die dinosauriërs

    daar liepen.

    Deze snelheid hangt af van

    • de afstand tussen de voetsporen,

    • De paslengte,

    • en van de grootte van de dinosaurus die het voetspoor achterliet.

  • Doordat soms hele skeletten gevonden zijn,

    weten we hoe groot zo’n dier geweest is.

Uit examenopgave H5 wiskunde


Relatie voetspoorafstand lengte of snelheid persoon

  • Voetsporen op plaatsdelict

Relatie voetspoorafstand – lengte of snelheid persoon


Voetsporen op de plaats delict

  • In dit experiment bepaal je de relatie tussen hoe snel iemand loopt of rent en de afstand tussen zijn voetsporen (de stapgrootte).

    • Iemand lang met lange benen

    • Iemand met korte benen

    • Stappen

    • Rennen

    • Stopwatch

    • Lintmeter

    • Stappen tellen  afstand per stap

voetsporen op de plaats delict

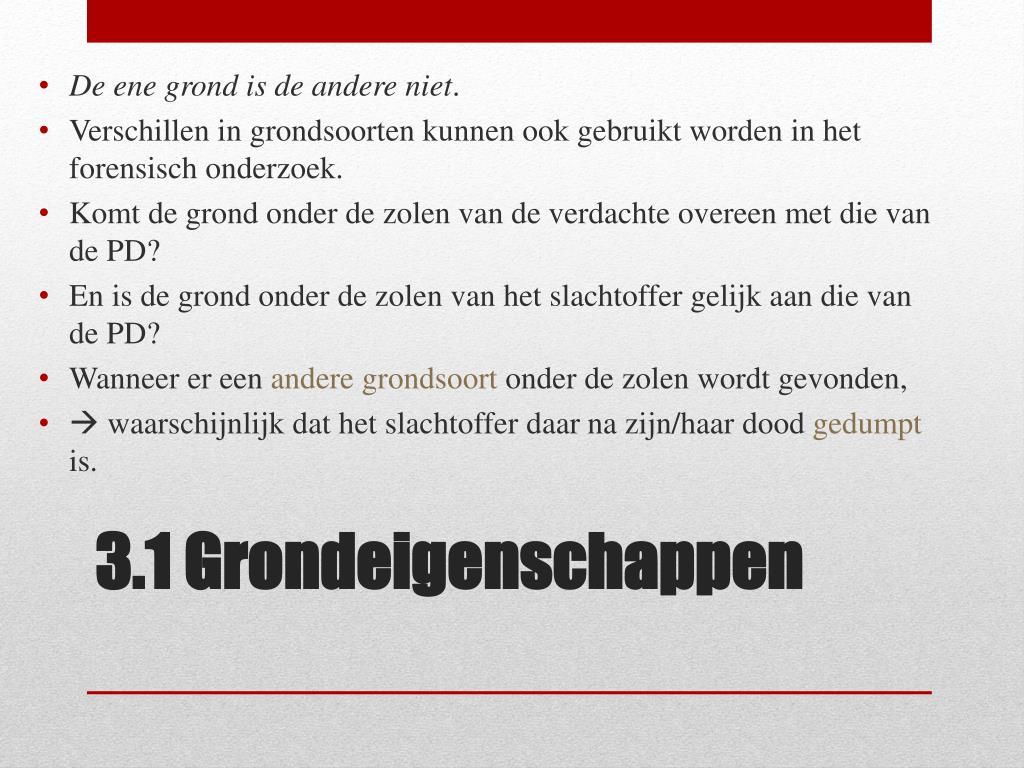

3 1 grondeigenschappen

  • De ene grond is de andere niet.

  • Verschillen in grondsoorten kunnen ook gebruikt worden in het forensisch onderzoek.

  • Komt de grond onder de zolen van de verdachte overeen met die van de PD?

  • En is de grond onder de zolen van het slachtoffer gelijk aan die van de PD?

  • Wanneer er een andere grondsoortonder de zolen wordt gevonden,

  •  waarschijnlijk dat het slachtoffer daar na zijn/haar dood gedumpt is.

3.1 Grondeigenschappen


Onder een vergrootglas

  • Verschillende soorten zand :

    • Japans sterrenzand (boven),

    • glauconietzand(midden) Nederland

    • obsidiaanzand (onder) uit Punaluu (Hawaii)

Onder een vergrootglas

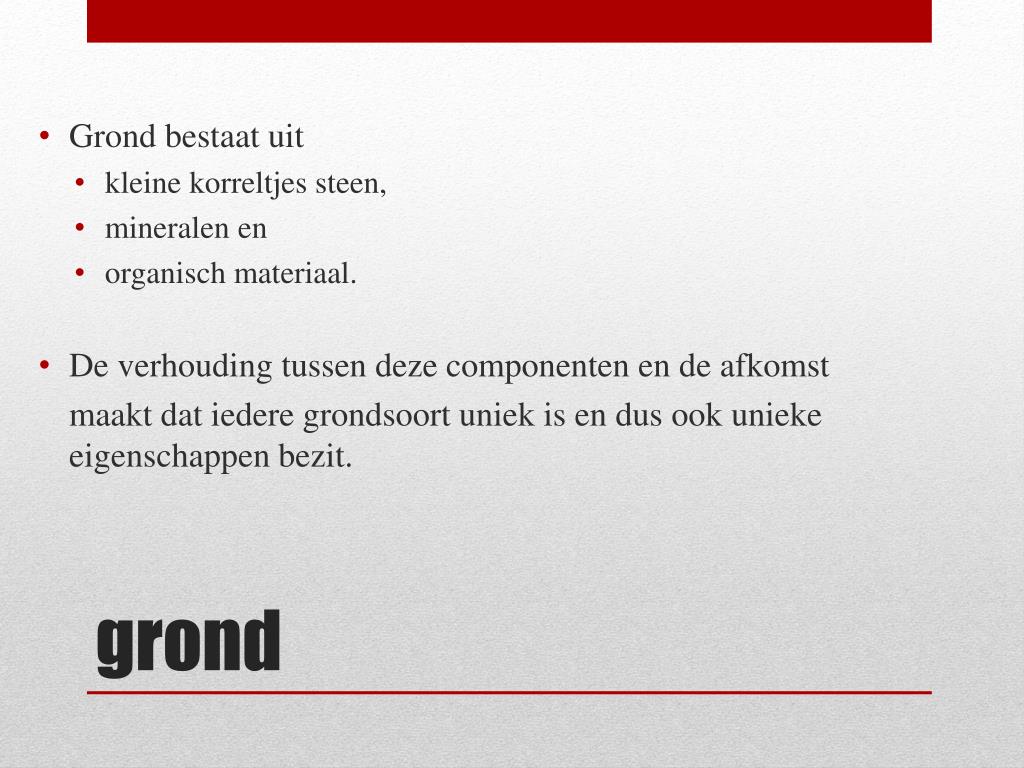

Grond

  • Grond bestaat uit

    • kleine korreltjes steen,

    • mineralen en

    • organisch materiaal.

  • De verhouding tussen deze componenten en de afkomst

    maakt dat iedere grondsoort uniek is en dus ook unieke eigenschappen bezit.

grond


Hoe kun je onderscheid maken tussen verschillende grondsoorten

  • pH

  • geleidbaarheid,

  • Water-absorberendvermogen

  • uiterlijke kenmerken onder een vergrootglas.

    • kleur,

    • structuur,

    • Korrelgrootte

    • Hoeveelheid organisch materiaal

Hoe kun je onderscheid maken tussen verschillende grondsoorten?

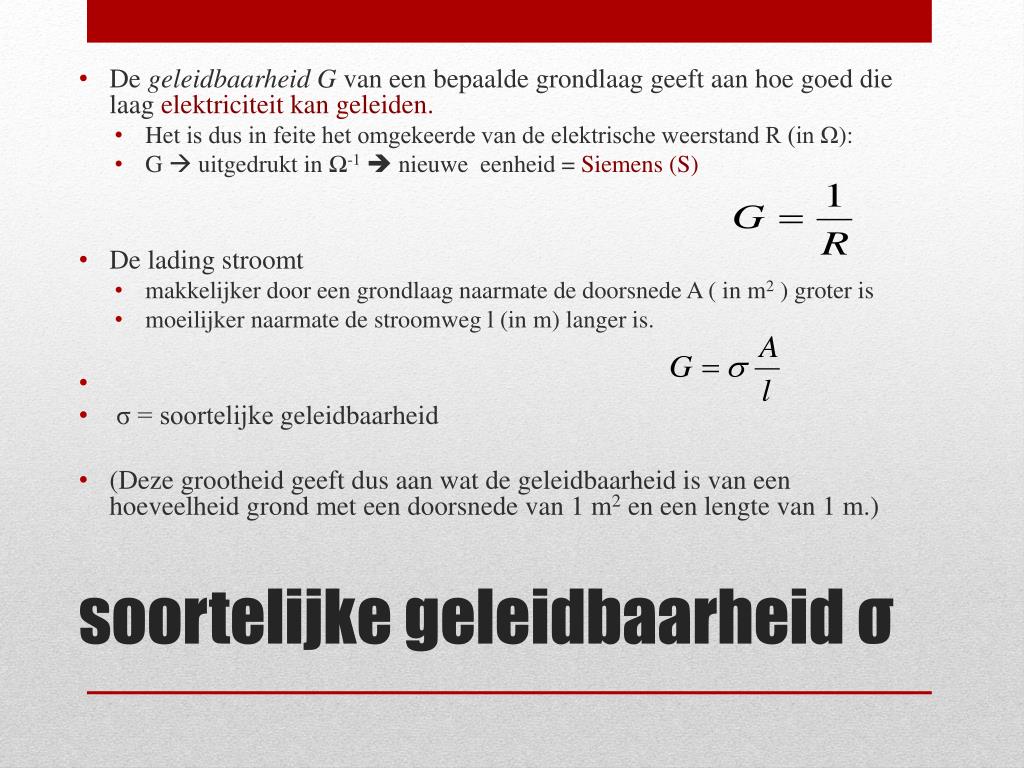

Soortelijke geleidbaarheid

  • De geleidbaarheid G van een bepaalde grondlaag geeft aan hoe goed die laag elektriciteit kan geleiden.

    • Het is dus in feite het omgekeerde van de elektrische weerstand R (in Ω):

    • G  uitgedrukt in Ω-1 nieuwe eenheid = Siemens (S)

  • De lading stroomt

    • makkelijker door een grondlaag naarmate de doorsnede A ( in m2 ) groter is

    • moeilijker naarmate de stroomweg l (in m) langer is.

  • σ = soortelijke geleidbaarheid

  • (Deze grootheid geeft dus aan wat de geleidbaarheid is van een hoeveelheid grond met een doorsnede van 1 m2 en een lengte van 1 m.)

soortelijke geleidbaarheid σ

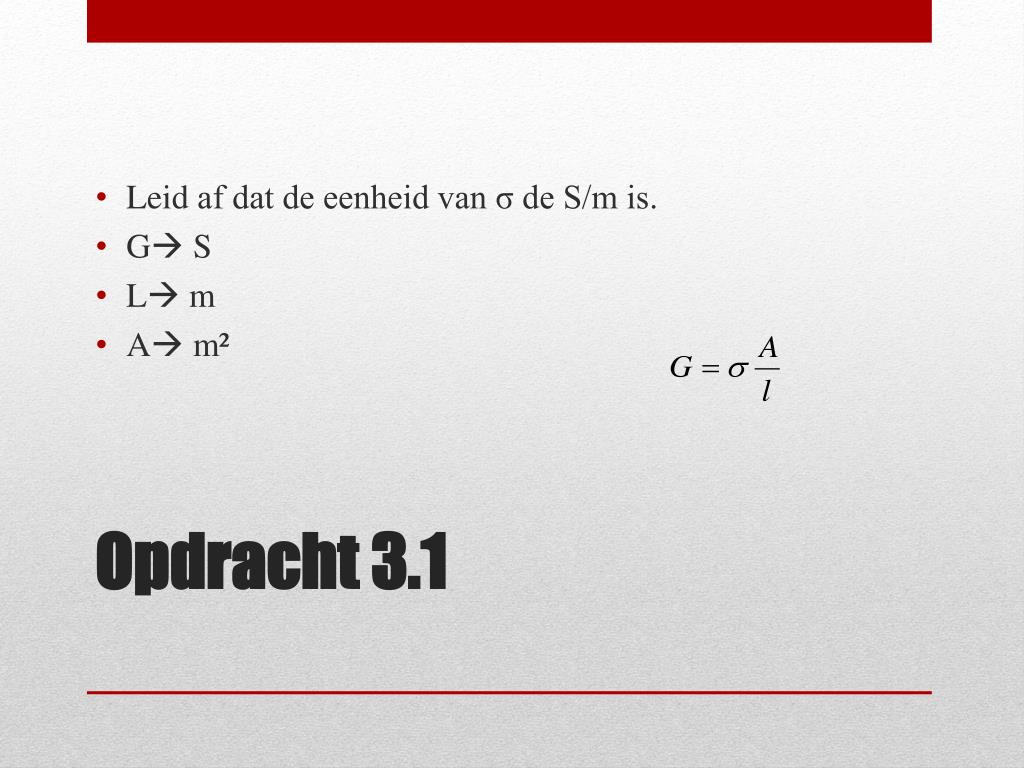

Opdracht 3 1

  • Leid af dat de eenheid van σ de S/m is.

  • G S

  • L m

  • A m²

Opdracht 3.1

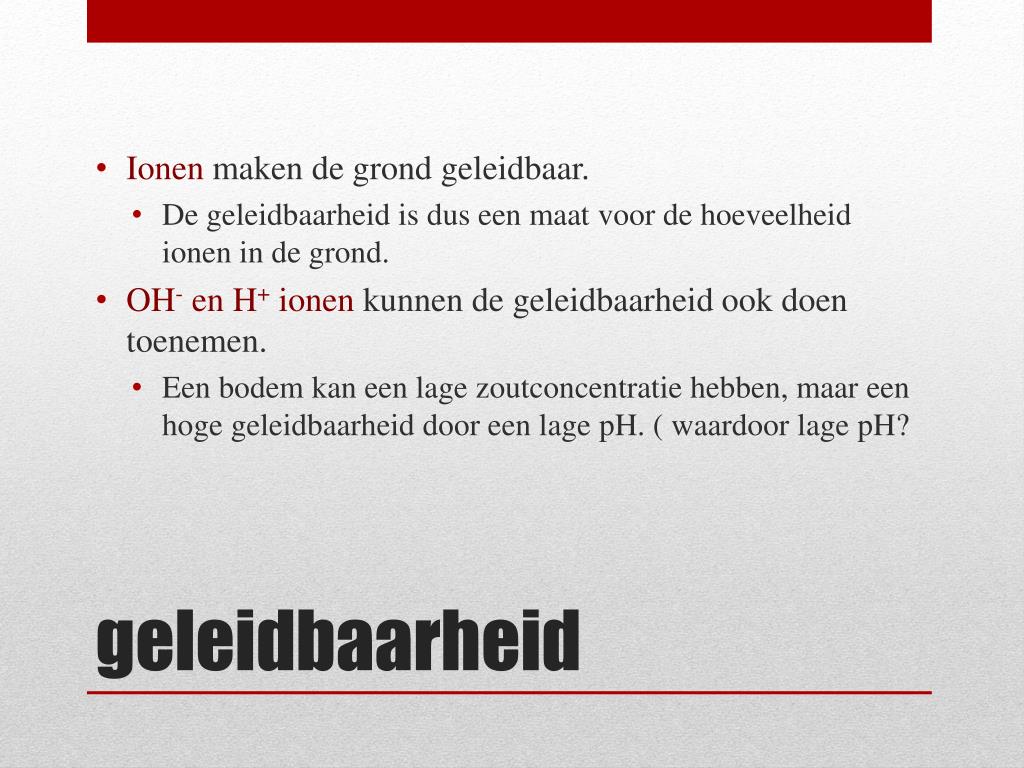

Geleidbaarheid

  • Ionen maken de grond geleidbaar.

    • De geleidbaarheid is dus een maat voor de hoeveelheid ionen in de grond.

  • OH- en H+ ionen kunnen de geleidbaarheid ook doen toenemen.

    • Een bodem kan een lage zoutconcentratie hebben, maar een hoge geleidbaarheid door een lage pH. ( waardoor lage pH?

geleidbaarheid


Opdracht 3 2 bekijk de proefopstelling in figuur 3b

  • Figuur 3B: proefopstelling

  • Twee elektroden met afmetingen van 3 bij 4 cm steken in een bakje met rivierzand dat is vervuild. De elektroden staan op 10 cm van elkaar.

  • Men zet 5,0 V over het bakje en de stroom wordt gemeten. Er blijkt een stroom van 3,0 mA lopen.

  • Neem aan dat de stroom alleen loopt tussen de twee elektroden en homogeen verdeeld is over de grond tussen de elektroden.

  • a. Bereken de geleidbaarheid van deze opstelling

  • b. Bereken de soortelijke geleidbaarheid van dit rivierzand.

Opdracht 3.2Bekijk de proefopstelling in figuur 3B.


Voetsporenonderzoek

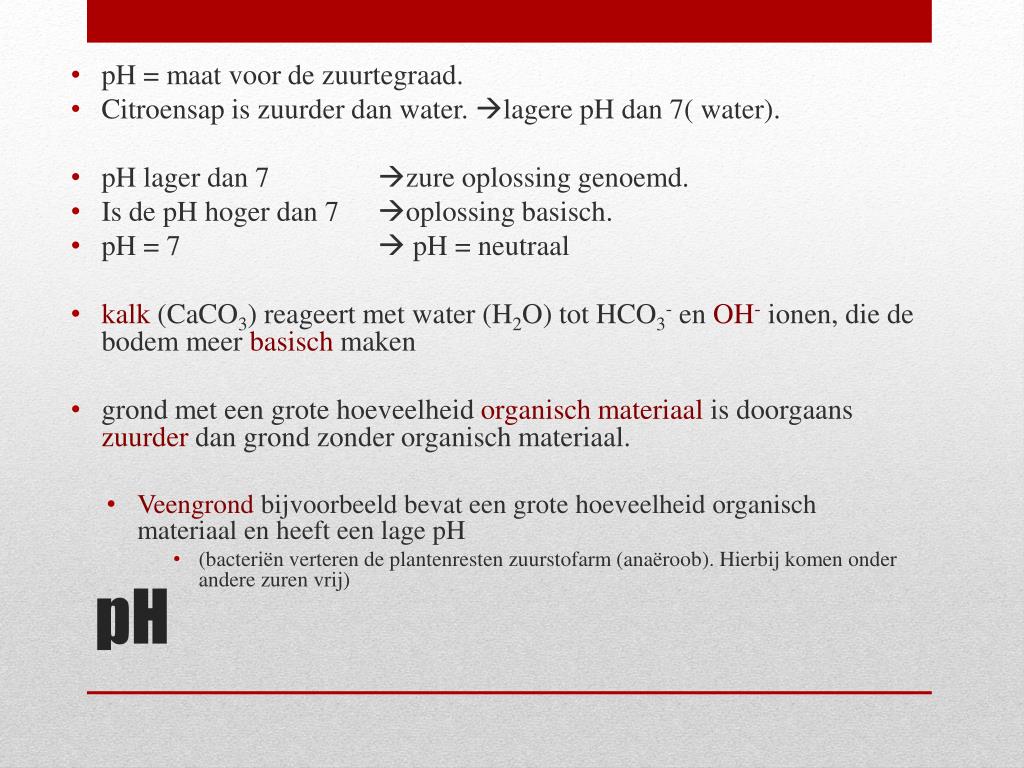

  • pH = maat voor de zuurtegraad.

  • Citroensap is zuurder dan water. lagere pH dan 7( water).

  • pH lager dan 7zure oplossing genoemd.

  • Is de pH hoger dan 7 oplossing basisch.

  • pH = 7 pH = neutraal

  • kalk (CaCO3) reageert met water (H2O) tot HCO3- en OH- ionen, die de bodem meer basisch maken

  • grond met een grote hoeveelheid organisch materiaal is doorgaans zuurder dan grond zonder organisch materiaal.

    • Veengrondbijvoorbeeld bevat een grote hoeveelheid organisch materiaal en heeft een lage pH

      • (bacteriën verteren de plantenresten zuurstofarm (anaëroob). Hierbij komen onder andere zuren vrij)

pH

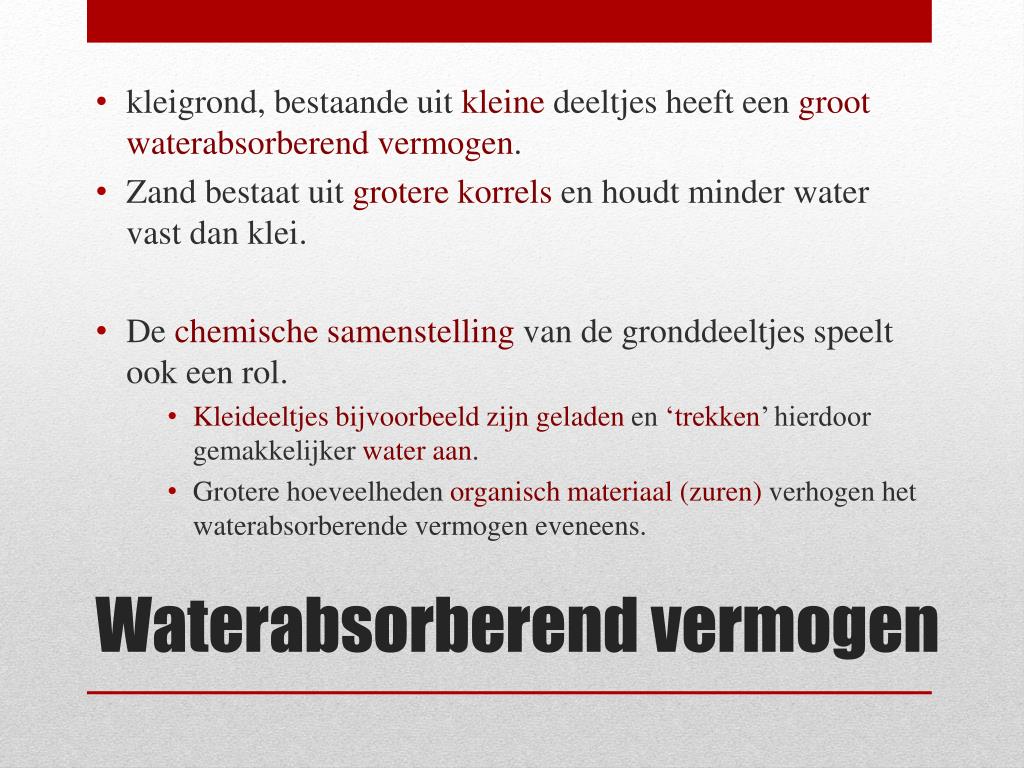

Waterabsorberend vermogen

  • kleigrond, bestaande uit kleine deeltjes heeft een groot waterabsorberend vermogen.

  • Zand bestaat uit grotere korrels en houdt minder water vast dan klei.

  • De chemische samenstelling van de gronddeeltjes speelt ook een rol.

    • Kleideeltjes bijvoorbeeld zijn geladen en ‘trekken’ hierdoor gemakkelijker water aan.

    • Grotere hoeveelheden organisch materiaal (zuren) verhogen het waterabsorberendevermogen eveneens.

Waterabsorberend vermogen

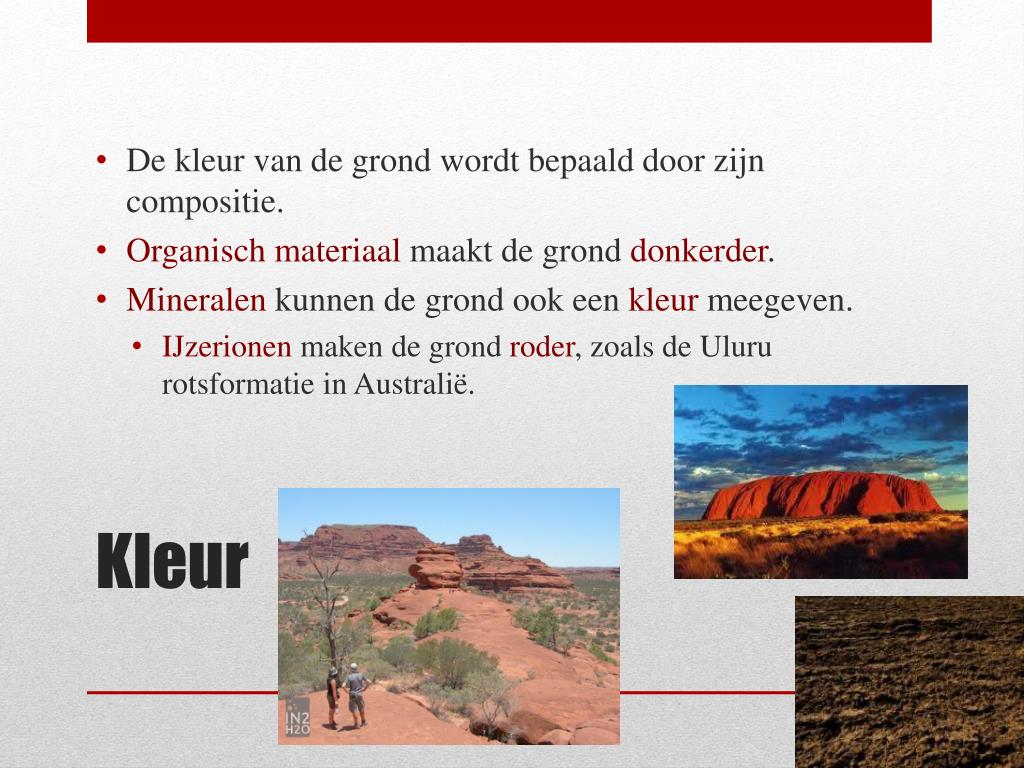

Kleur

  • De kleur van de grond wordt bepaald door zijn compositie.

  • Organisch materiaal maakt de grond donkerder.

  • Mineralen kunnen de grond ook een kleur meegeven.

    • IJzerionenmaken de grond roder, zoals de Uluru rotsformatie in Australië.

Kleur


Aardlagen

aardlagen

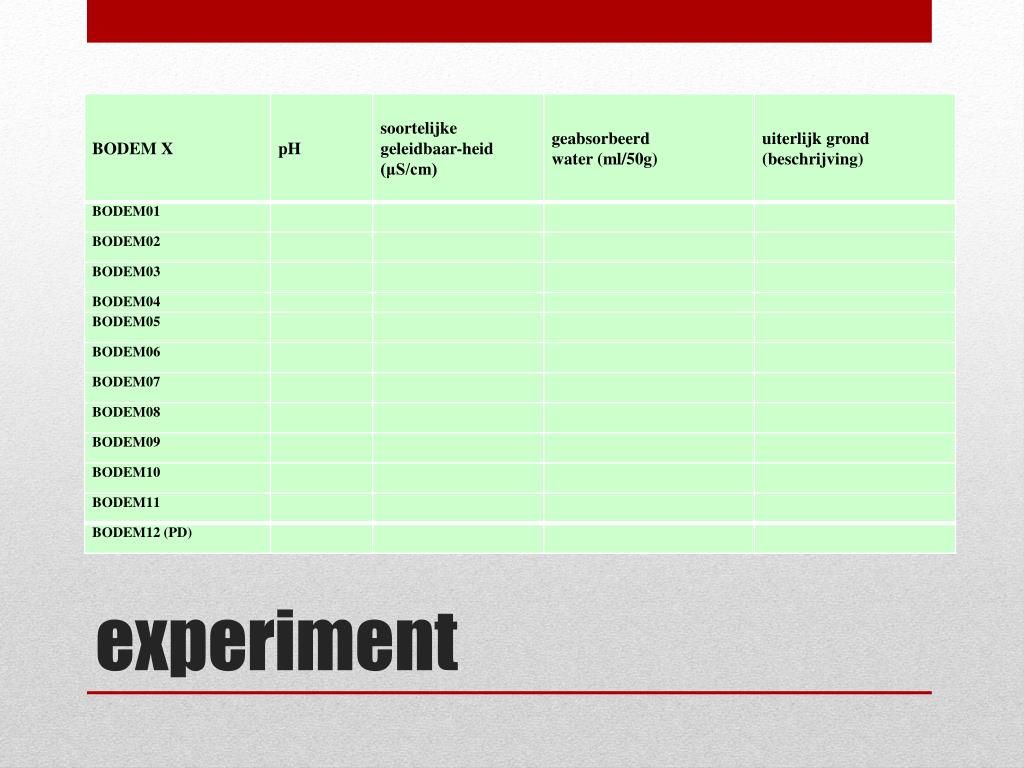

Experiment

experiment
