La temperature mesure et detection

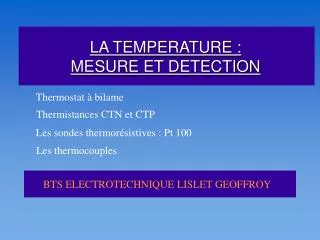

LA TEMPERATURE : MESURE ET DETECTION

Thermostat à bilame

Thermistances CTN et CTP

Les sondes thermorésistives : Pt 100

Les thermocouples


Thermostats bilame

Le bilame (laiton et invar ou ferro-nickel et invar en général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact

Thermostats à bilame

Détection de seuils de température


Ctn et ctp
CTN et CTP général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact

R

Faible gamme de température

Temp (°C)

150


Contr le de temp rature bobinage moteur
Contrôle de température général) se déforme sous l ’effet de la température, et actionne mécaniquement un contactbobinage moteur

CTP : Contrôle de moteur, associée à un relais de mesure


Courbes pt100 ctp
Courbes Pt100 / CTP général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact


Mesure par r sistance pt 100

La résistance varie avec la température. général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact

La plus connue :

Mesure par résistance : Pt 100

Sonde Pt 100 :

100 Ohms à 0°C

138,5 Omhs à 100 °C


Sonde pt100 montage 2 fils
Sonde PT100 : montage 2 fils général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact

La tension mesurée par la carte ( V2 ) est supérieure à la tension existant aux bornes de la sonde (V1) à cause des chutes de tension dans les résistances de ligne ( RL ).


Sonde pt100 montage trois fils

Câbles appariés général) se déforme sous l ’effet de la température, et actionne mécaniquement un contact

Résistance du fil de retour indifférente

Sonde PT100 : montage trois fils

Chutes de tension dans les fils de signes opposés



Sonde pt100 montage quatre fils
Sonde PT100 : montage quatre fils pour sondes 3 fils :

Ze est très grande :

la chute de tension dans les

RLx est négligeable

Ce montage donne la meilleure précision mais est le plus cher


Thermo couples

Point A : pour sondes 3 fils :

soudure chaude (jonction de mesure)

Point B :

soudure froide (jonction de référence)

THERMO COUPLES

La fem (quelques mV ou x10mV) qui apparaît (UB-UA) dépends de la température (TB-TA) et des métaux utilisés.

Cette loi est non linéaire

Il faut donc connaître la température de référence TB pour mesurer TA : compensation de la soudure froide


Thermo couples mat riaux
Thermo couples : matériaux pour sondes 3 fils :


C bles d extension ou de compensation
Câbles d ’extension ou de compensation pour sondes 3 fils :

Les câbles de compensation sont moins chers que les câbles d ’extension, qui sont dans le même matériau que le thermocouple.

A isoler soigneusement ( de la température extérieure)


Transmetteur
Transmetteur pour sondes 3 fils :

Le transmetteur, ampli ou encore conditionne, traite le signal de la sonde, le linéarise, et le conditionne pour être exploitable (sortie 4-20 mA e n général)

Il peut être intégré à la tête de la sonde


Sonde de mesure industrielle
Sonde de mesure industrielle pour sondes 3 fils :


El ment de mesure
Elément de mesure pour sondes 3 fils :
