ALT

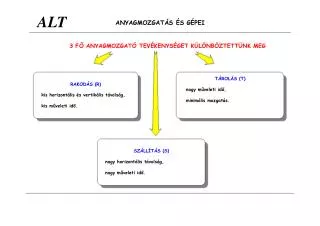

1. ALT ANYAGMOZGATÁS ÉS GÉPEI 3 FÕ ANYAGMOZGATÓ TEVÉKENYSÉGET KÜLÖNBÖZTETTÜNK MEG TÁROLÁS (T) nagy mûveleti idõ, minimális mozgatás. RAKODÁS (R) kis horizontális és vertikális távolság, kis mûveleti idõ. SZÁLLÍTÁS (S) nagy horizontális távolság, nagy mûveleti idõ.

2. ALT ANYAGMOZGATÁS ÉS GÉPEI SZÁLLÍTOTT ANYAGOK CSOPORTOSÍTÁSA Darabáru Darabáruknak nevezzük azon árufajtákat, melyek egyenként, darabonként kerülnek szállításra. Méretük és súlyuk különbözõ lehet. Pl: dobozok, egységrakományok, raklapok, stb. Ömlesztett anyagok Ömlesztett anyagoknak nevezzük azokat a rendszerint különbözõ szemnagyságú részeket tartalmazó, de általában egynemû anyagokat, amelyeket nagyobb tömegben, rendezetlenül és csomagolatlanul mozgatnak, tárolnak, szállítanak. Pl: homok, sóder, csavarok, csavaranyák, stb

3. ALT ANYAGMOZGATÁS ÉS GÉPEI MOZGATOTT ANYAGOK KÜLÖNBÖZÕ SZEMPONTOK SZERINTI CSOPORTOSÍTÁSA anyag fajtája, anyag fizikai állapota (halmazállapota), csomagolás fajtája, anyag alakja és külsõ méretei, mozgatott egységek súlya, anyag különleges tulajdonságai szerint stb.

4. ALT ANYAGMOZGATÁS ÉS GÉPEI ANYAGÁRAMLÁS TECHNIKÁJA Csomagolás, egységrakomány képzés technika Raktározás-tárolás technika Szállítástechnika Munkahelyi kiszolgáló technika Egységrakomány képzõ eszközök Közlekedés- technika Rakodástechnika

5. ALT ANYAGMOZGATÁS ÉS GÉPEI SZÁLLÍTÁSTECHNIKA FOLYAMATOS MÛKÖDÉS SZAKASZOS MÛKÖDÉS pályához nem kötött pályához kötött pályához kötött kézi mûködés kézi mûködés kézi mûködés automatikus automatikus automatikus Ömlesztett anyagok szállítása Darabárus szállítás

6. ALT pályához kötött ANYAGMOZGATÁS ÉS GÉPEI SZÁLLÍTÁSTECHNIKA SZAKASZOS MÛKÖDÉS pályához nem kötött kézi mûködés automatikus kézi mûködés automatikus daruk, függõsínpálya, manipulátor, robotok, kocsik, daruk, függõsínpálya, manipulátor, robotok, kocsik, automatikus daru, vezetõnélküli targonca kézi mûködésû targoncák vezetõnélküli targonca felvonók felvonók

7. ALT ANYAGMOZGATÁS ÉS GÉPEI SZÁLLÍTÁSTECHNIKA FOLYAMATOS MÛKÖDÉS pályához nem kötött pályához kötött kézi mûködés automatizált kézi mûködés automatizált konvejorok, szállítószalagok, elevátorok, csuklótagos szállítószalagok, láncpályák, görgõspályák, páternoszter, mobil szállítószalagok, mobil rakodógépek billenõ serleges szállító, himbás szállító, rakodólap szállító, vibrációs szállítás, pneumatikus szállítás

8. ALT ANYAGMOZGATÁS ÉS GÉPEI RAKODÓGÉPEK Darabáru emelõvillás targoncák, konténer daruk, vagonba-járó targoncák, görgõs rakodók, láncos rakodók, speciális Ömlesztett anyagok markolós daruk, önjáró rakodók (földmunkagépek), mobil szállítószalagok szállítószalagos rakodók, emelõasztalok

9. ALT ANYAGMOZGATÁS ÉS GÉPEI RAKTÁROZÁSTECHNIKA Ömlesztett anyagok Darabáru normál raktári állványok, görgõs állványok, eltolható állványok, karusszeles tároló, konvejoros tároló, függõsínpályás tároló, targoncás-kocsis tároló, raktári targoncák, állványkiszolgáló gépek, felvonók, bunkerek, silók, adagolók, markolós daruk, önjáró rakodógépek, felszedõgépek, szállítószalagok, speciális berendezések elosztókocsik, komissiózó berendezések

10. ALT ANYAGMOZGATÁS ÉS GÉPEI EGYSÉGRAKOMÁNY-KÉPZÕ ESZKÖZÖK szállítóládák, rekeszek, keretek, rakodólapok, konténerek MUNKAHELYI KISZOLGÁLÁS Szállítóberendezésen kiépített átadó-átvevõ elemek, manipulátorok, robotok: helyhez kötött, mobil

11. ALT ANYAGMOZGATÁS ÉS GÉPEI CSOMAGOLÓ ÉS KÖZLEKEDÉSTECHNIKA EGYSÉGRAKOMÁNY-KÉPZÕ GÉPEK közúti szállítóeszközök: univerzális, speciális vasúti szállítóeszközök: zárt vasúti vagonok, nyitott vasúti vagonok, speciális vasúti vagonok hajók: hagyományos, speciális alak- forma adó gépek töltõgépek lezárógépek címkézõ gépek egységrakomány-képzõ-bontó gépek csomagoló sorok légiszállítóeszközök különleges szállítóeszközök: távolsági szalag, kötélpályák, csövezeték

12. ALT ANYAGMOZGATÁS ÉS GÉPEI ÖNJÁRÓ DARUK ÉS SZAKASZOS MŰKÖDÉSŰ RAKODÓGÉPEK

13. ALT ANYAGMOZGATÁS ÉS GÉPEI ÖNJÁRÓ DARUK ÉS SZAKASZOS MŰKÖDÉSŰ RAKODÓGÉPEK

14. ALT ANYAGMOZGATÁS ÉS GÉPEI SZAKASZOS MŰKÖDÉSŰ ANYAGMOZGATÓ GÉPEK GÉPI HAJTÁSÚ TARGONCÁK

15. ALT ANYAGMOZGATÁS ÉS GÉPEI SZAKASZOS MŰKÖDÉSŰ ANYAGMOZGATÓ GÉPEK GÉPI HAJTÁSÚ TARGONCÁK

16. ALT ANYAGMOZGATÁS ÉS GÉPEI FOLYAMATOS MŰKÖDÉSŰ HORDOZÓELEMES SZÁLLÍTÓGÉPEK

17. ALT ANYAGMOZGATÁS ÉS GÉPEI FOLYAMATOS MŰKÖDÉSŰ HORDOZÓELEMES SZÁLLÍTÓGÉPEK

18. TERMELŐ VÁLLALAT ANYAGÁRAMLÁSÁNAK STRUKTÚRÁJA

19. VÁLLALATON BELÜL, ÜZEMRÉSZEK, RAKTÁRAK KÖZÖTTI ANYAGÁRAMLÁS

20. TECHNOLÓGIAI FOLYAMATK ANYAGÁRAMLÁSA

21. Az anyagáramlás intenzitása Általában egymással párhuzamosan működhetnek

22. Az anyagáramlás intenzitása

23. Az anyagáramlás vizsgálata

24. Az anyagáramlás vizsgálata

25. Az anyagáramlás időszükségletének számítása Az anyagmozgatás időszükségletének meghatározása szakaszos működésű rendszereknél folyamatos működésű rendszernél - eljutási idő Cél:  az anyagmozgató rendszerek tervezésekor gép-, eszköz- és létszámigény meghatározása;  időrendi kötöttséggel rendelkező anyagmozgatási feladatok tervezése, menetrendek készítése;  meglévő rendszereknél menetteljesítmények, anyagmozgatási költségek értékelése; Módszer:  szubjektív becsléssel;  az alkalmazott anyagmozgató berendezés(ek)re jellemző műszaki paraméterekkel végzett számítások alapján, valamint az adott anyagmozgatási feladat(ok)ra jellemző különféle tényezők figyelembevételével;  időméréses módszer segítségével, majd statisztikai módszerek alkalmazásával kiértékeljük az eredményeket;  adattáblázatok alkalmazásával (pl. AIM módszer).

26. Az anyagáramlás időszükségletének számítása

27. Az anyagáramlás időszükségletének számítása

28. Az anyagáramlás időszükségletének számítása

29. példa
