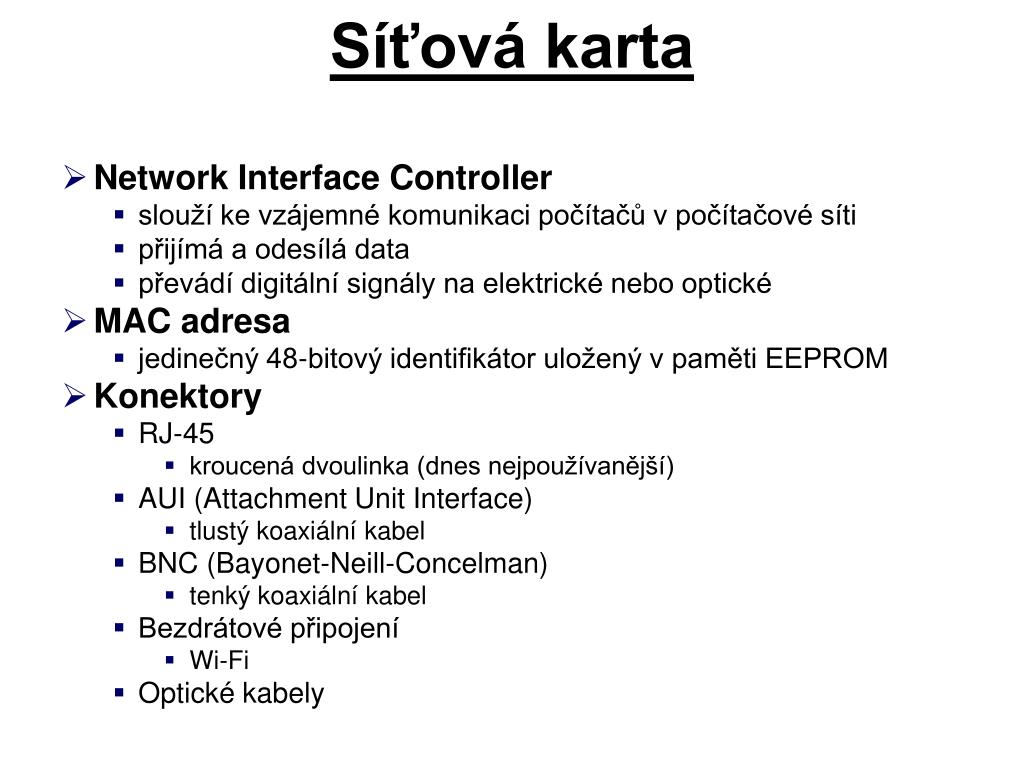

  1. Síťová karta • Network Interface Controller • slouží ke vzájemné komunikaci počítačů v počítačové síti • přijímá a odesílá data • převádí digitální signály na elektrické nebo optické • MAC adresa • jedinečný 48-bitový identifikátor uložený v paměti EEPROM • Konektory • RJ-45 • kroucená dvoulinka (dnes nejpoužívanější) • AUI (Attachment Unit Interface) • tlustý koaxiální kabel • BNC (Bayonet-Neill-Concelman) • tenký koaxiální kabel • Bezdrátové připojení • Wi-Fi • Optické kabely

  2. Schéma síťové karty (ISA)

  3. PCI

  4. PCI – E

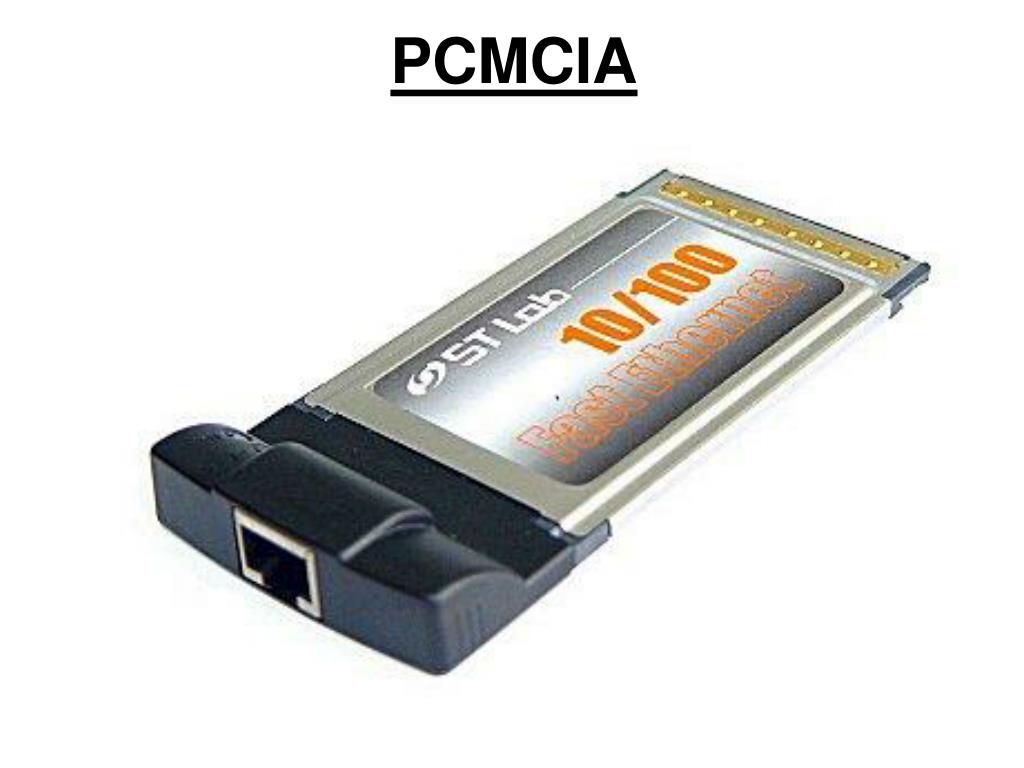

  5. PCMCIA

  6. Integrovaná karta

  7. Integrovaná karta

  8. Základní pojmy • K čemu slouží aktivní prvky • zvýšení počtu stanic v síti • zvýšení dosahu sítě • např. repeater (opakovač nebo zesilovač) • umožňují propojit kabelové segmenty stejného standardu s jiným typem kabeláže • např. transceiver (převodník) • umožňují vůbec funkci sítě pro danou topologii • např. hub (rozbočovač), switch (přepínač) • dokáží filtrovat pakety pro jednotlivé podsítě • např. bridge (most) • dokáží propojit sítě s různou architekturou • např. router (směrovač)

  9. Rozdělení aktivních prvků • Zesilovač nebo opakovač (repeater) • pracuje na fyzické vrstvě ISO/OSI • Převodník (transceiver) • pracuje na fyzické vrstvě ISO/OSI • Rozbočovač (hub, concentrator) • pracuje na fyzické vrstvě ISO/OSI • Most (bridge) • pracuje na linkové vrstvě ISO/OSI • Přepínač (switch) • pracuje na linkové vrstvě ISO/OSI • Směrovač (router) • pracuje na síťové vrstvě ISO/OSI • Brána (gateway) • pracuje na aplikační vrstvě ISO/OSI

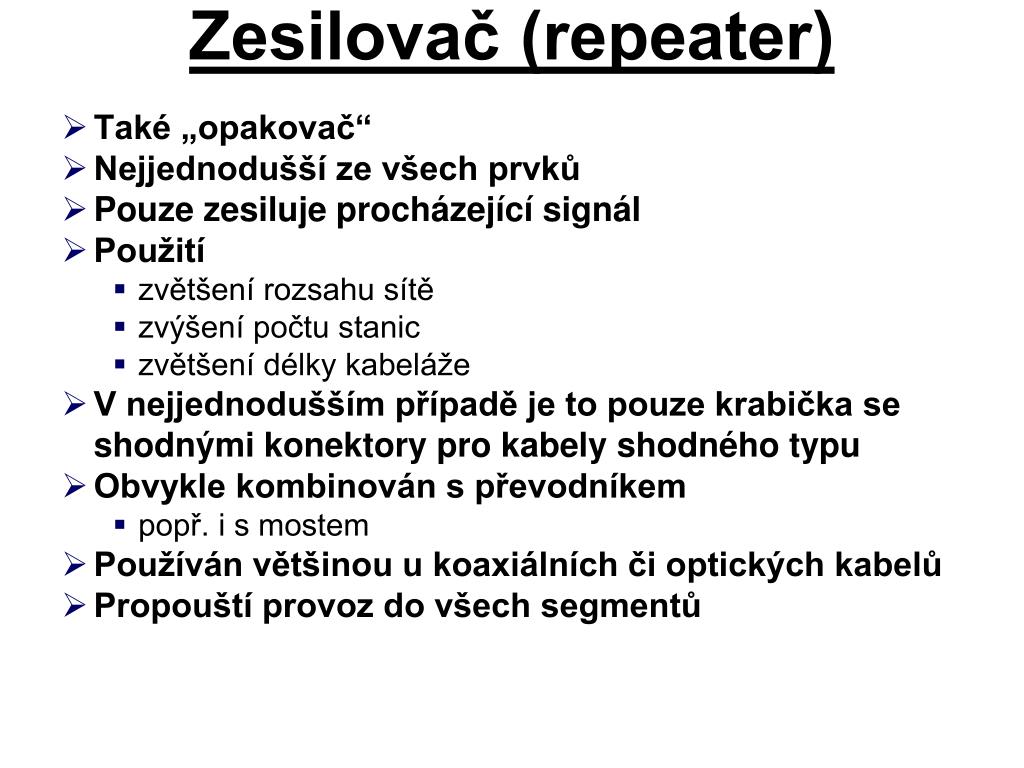

  10. Zesilovač (repeater) • Také „opakovač“ • Nejjednodušší ze všech prvků • Pouze zesiluje procházející signál • Použití • zvětšení rozsahu sítě • zvýšení počtu stanic • zvětšení délky kabeláže • V nejjednodušším případě je to pouze krabička se shodnými konektory pro kabely shodného typu • Obvykle kombinován s převodníkem • popř. i s mostem • Používán většinou u koaxiálních či optických kabelů • Propouští provoz do všech segmentů

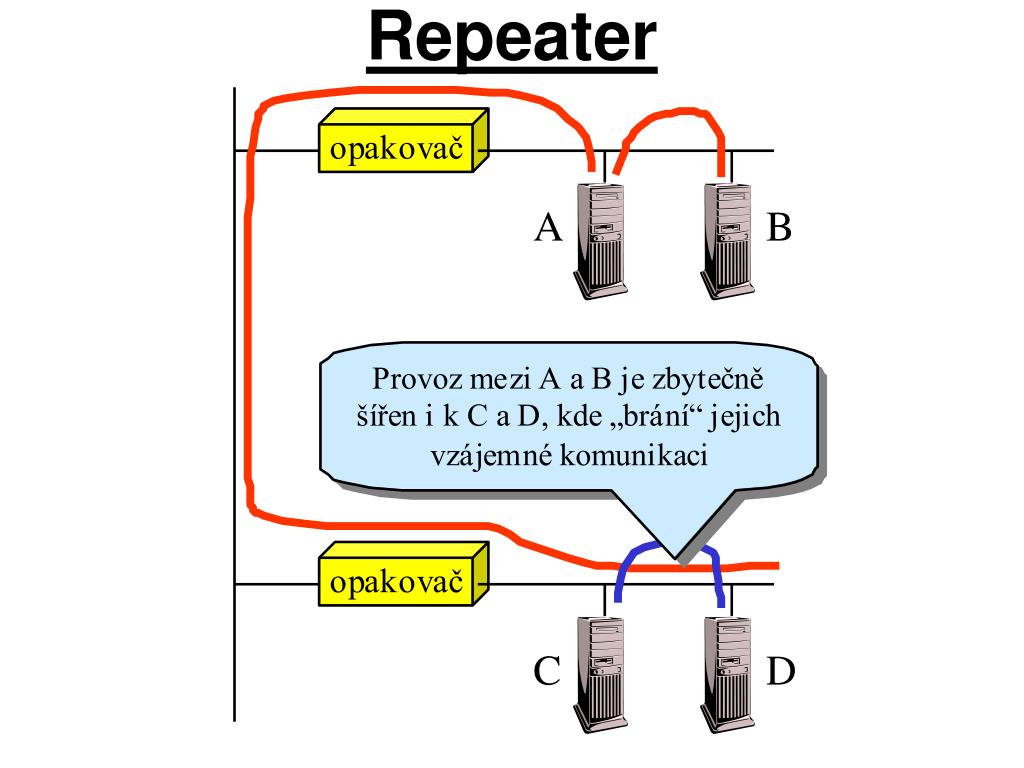

  11. Repeater

  12. Převodník (transceiver) • Funguje jako repeater • Navíc umožňuje převod z jednoho typu kabelu na druhý • např. • z tenkého koaxiálního kabelu na tlustý • z mnohavidového vlákna na jednovidové • 1000BaseSX na 1000BaseLX • z kroucené dvoulinky na optiku • ze 1000BaseTX na 1000BaseSX

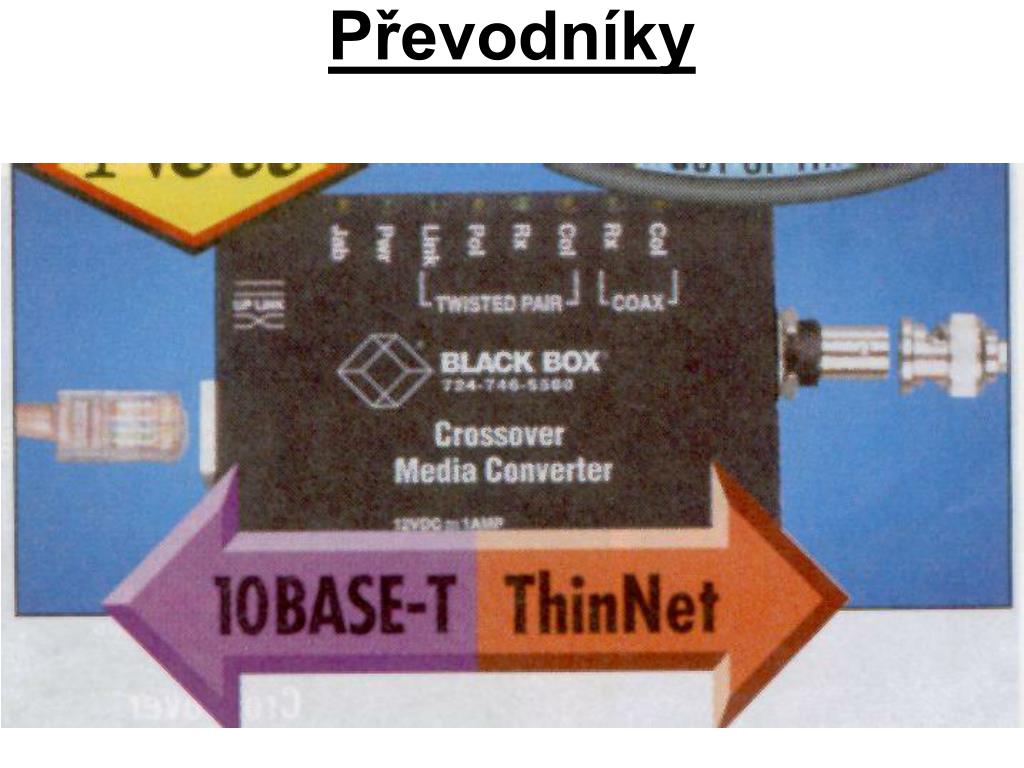

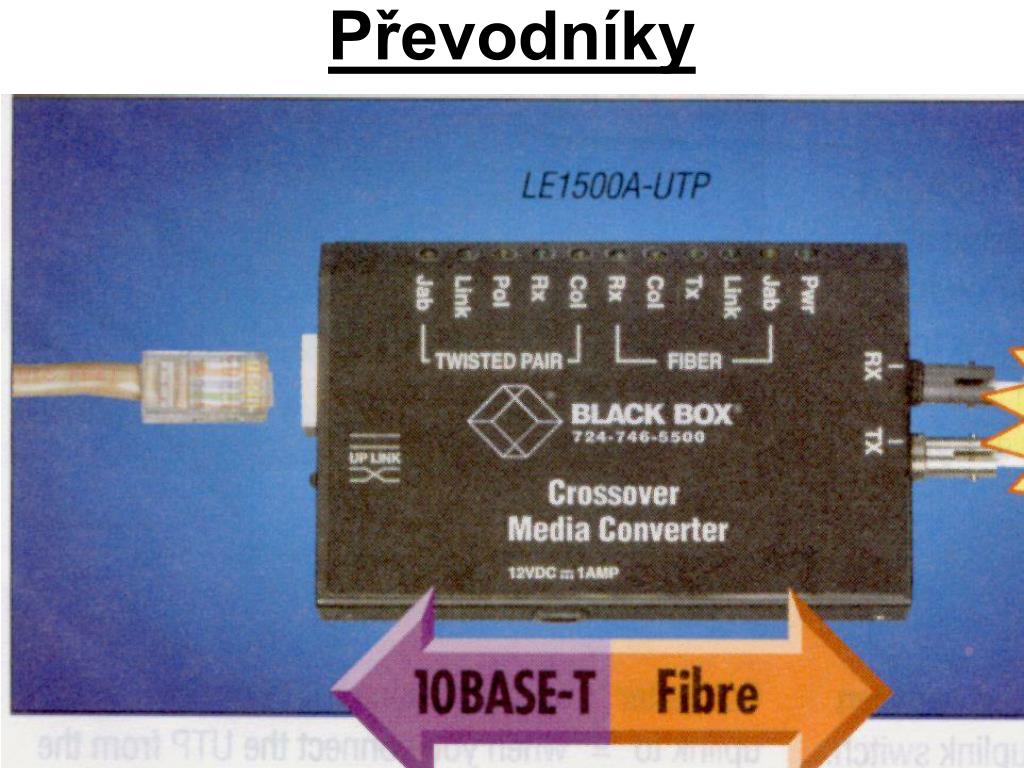

  13. Převodníky

  14. Převodníky

  15. Převodníky

  16. Rozbočovač (hub) • Také „concentrator“ • Určen do hvězdicové topologie • nezbytný • Použití • vytváří z nesdíleného média médium sdílené • zajišťuje větvení sítě • rozbočuje signál • jinak funguje jako repeater • zesiluje signál • Konstrukční provedení – různé • závisí na standardu sítě • interní huby • do slotu • málo konektorů • externí, popř. stohovatelné huby • V dnešní době se již příliš nepoužívá

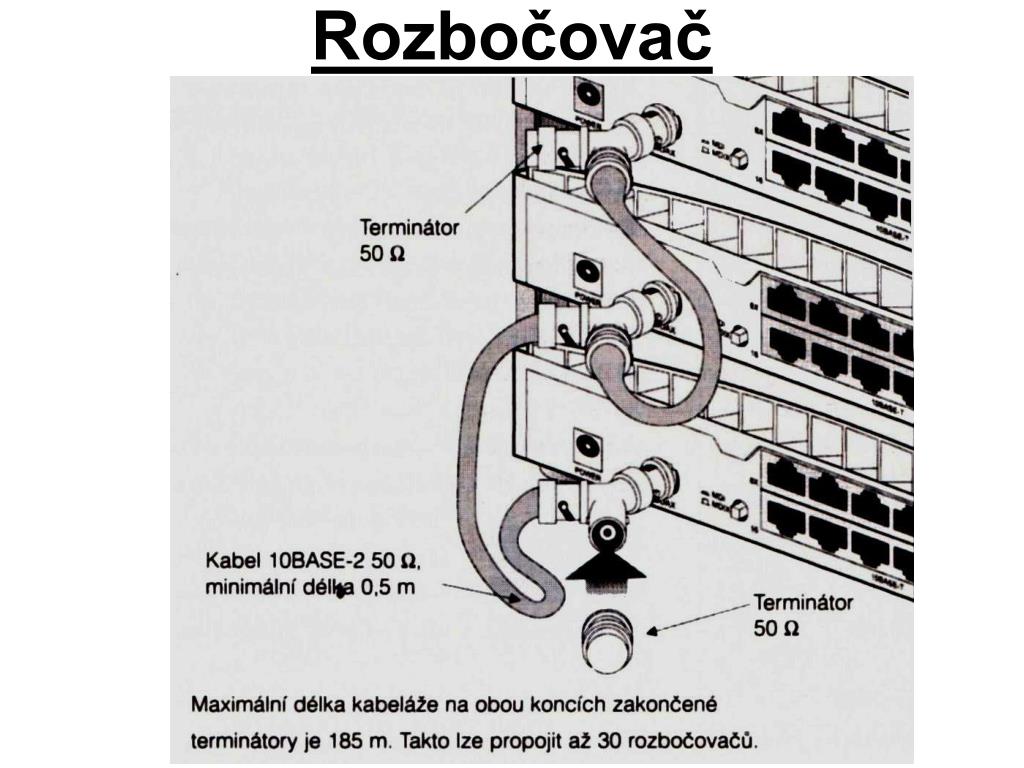

  17. Rozbočovač

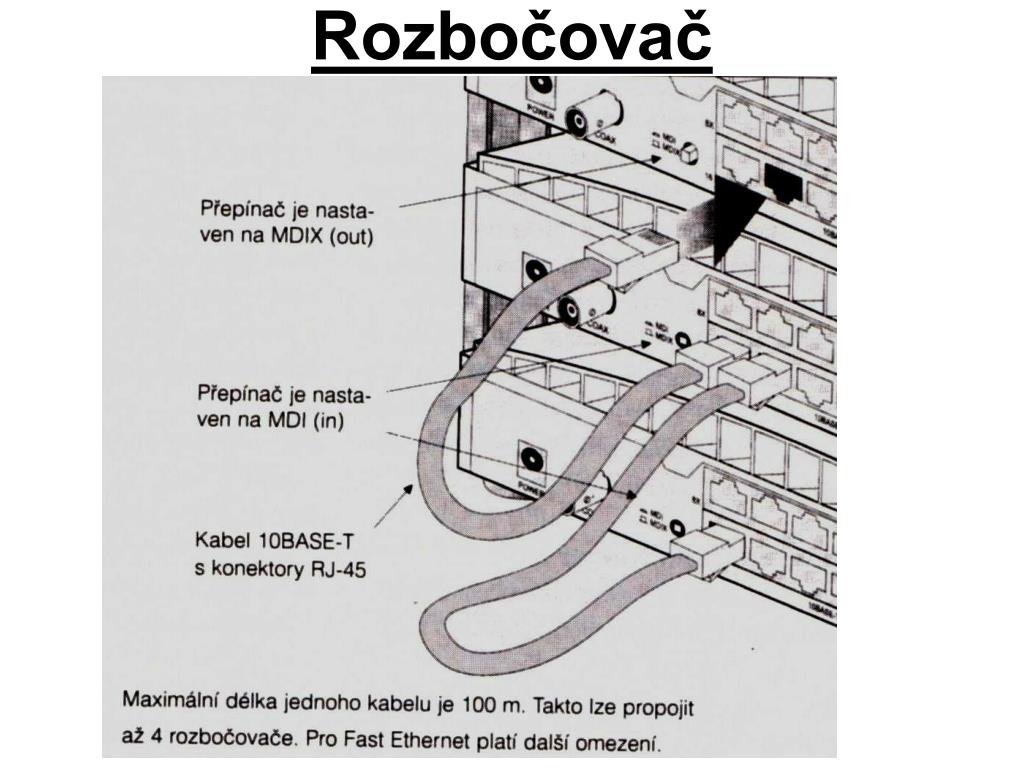

  18. Rozbočovač

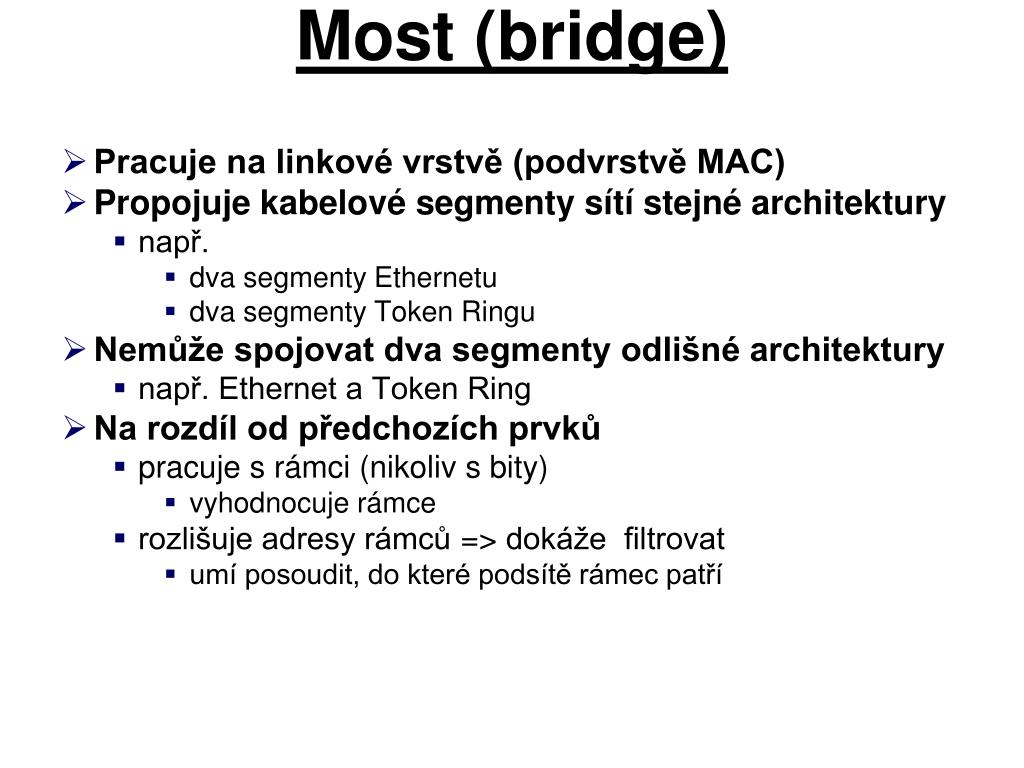

  19. Most (bridge) • Pracuje na linkové vrstvě (podvrstvě MAC) • Propojuje kabelové segmenty sítí stejné architektury • např. • dva segmenty Ethernetu • dva segmenty Token Ringu • Nemůže spojovat dva segmenty odlišné architektury • např. Ethernet a Token Ring • Na rozdíl od předchozích prvků • pracuje s rámci (nikoliv s bity) • vyhodnocuje rámce • rozlišuje adresy rámců => dokáže filtrovat • umí posoudit, do které podsítě rámec patří

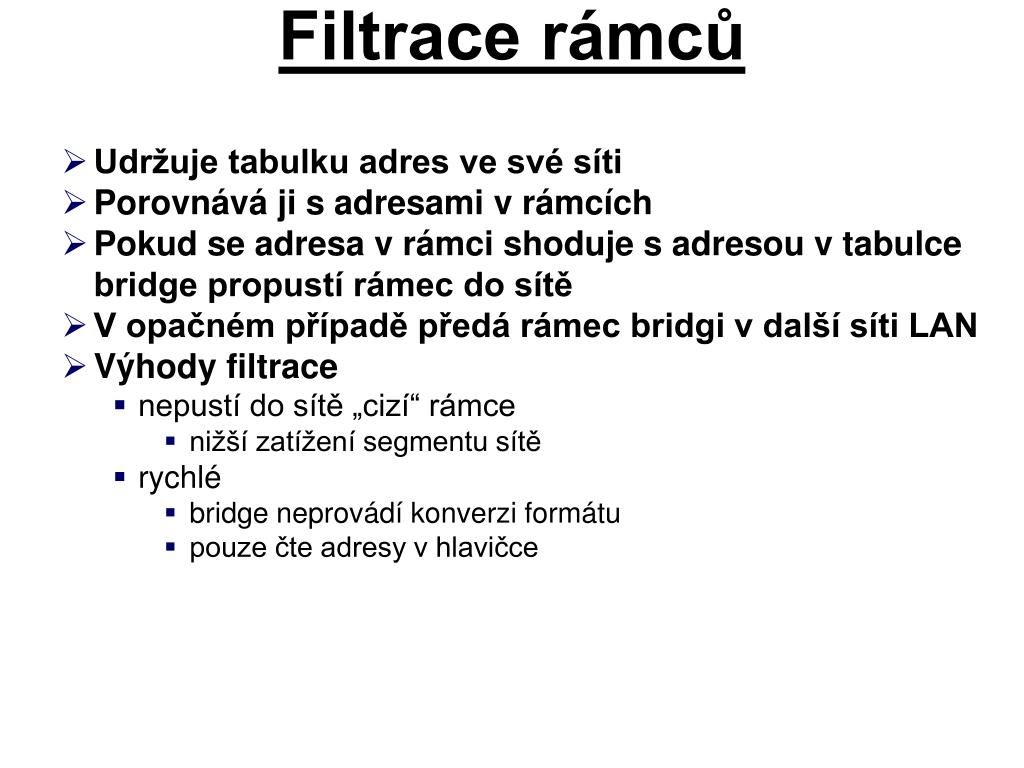

  20. Filtrace rámců • Udržuje tabulku adres ve své síti • Porovnává ji s adresami v rámcích • Pokud se adresa v rámci shoduje s adresou v tabulce bridge propustí rámec do sítě • V opačném případě předá rámec bridgi v další síti LAN • Výhody filtrace • nepustí do sítě „cizí“ rámce • nižší zatížení segmentu sítě • rychlé • bridge neprovádí konverzi formátu • pouze čte adresy v hlavičce

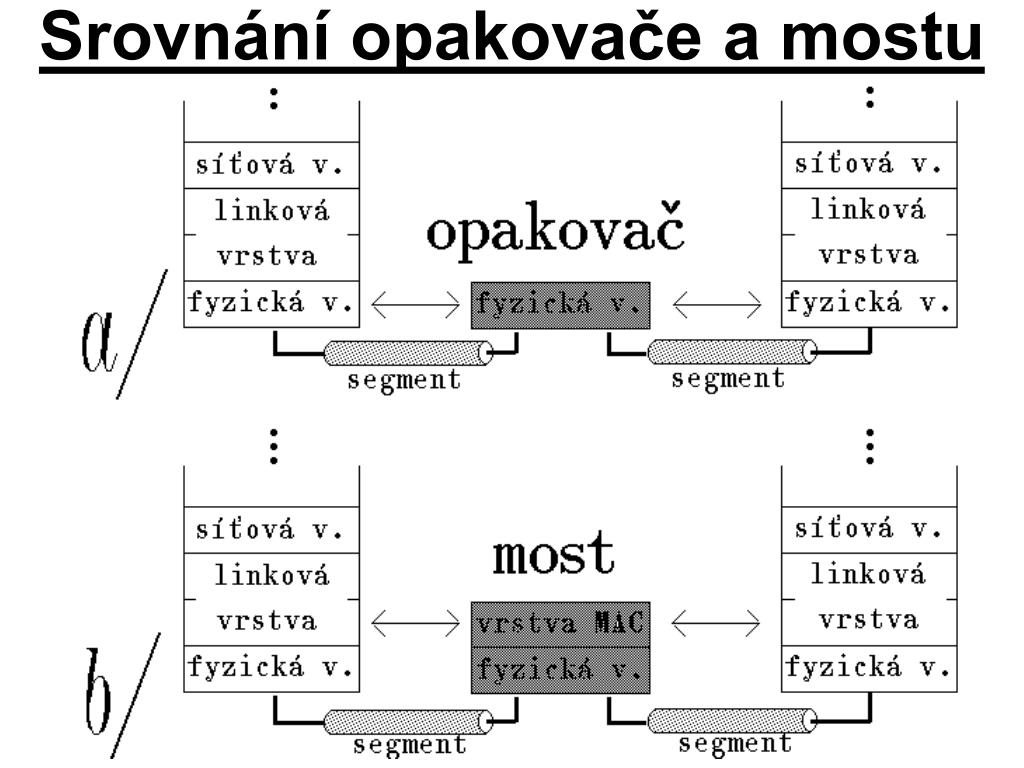

  21. Srovnání opakovače a mostu

  22. Srovnání opakovače a mostu

  23. Srovnání opakovače a mostu

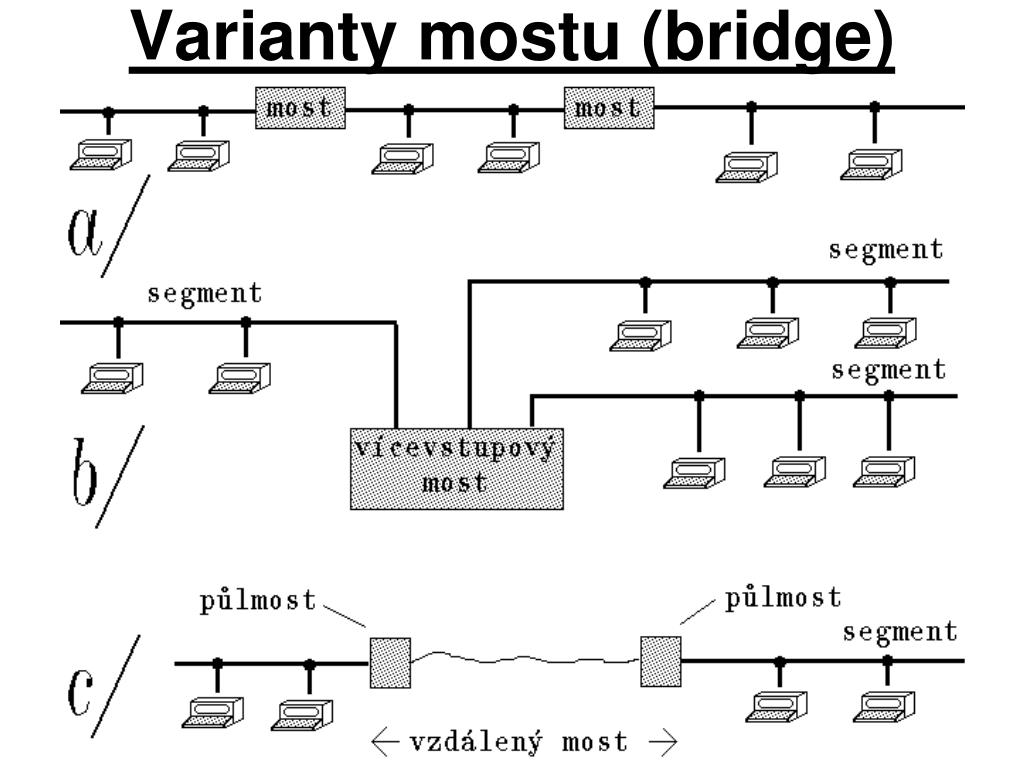

  24. Varianty mostu (bridge)

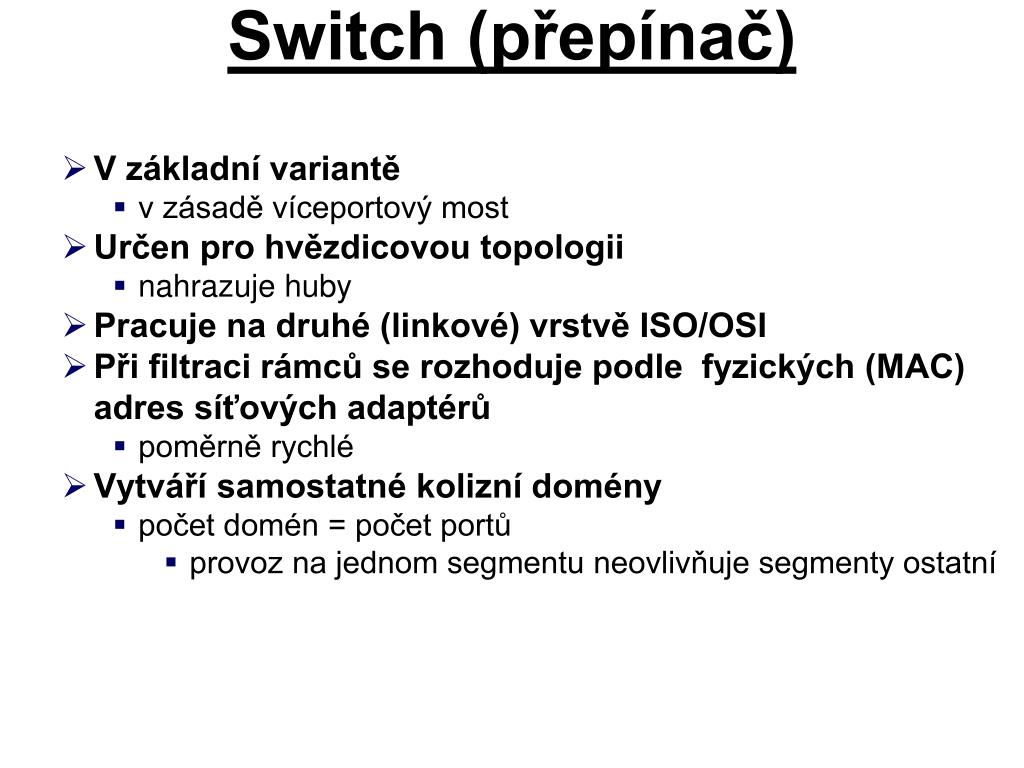

  25. Switch (přepínač) • V základní variantě • v zásadě víceportový most • Určen pro hvězdicovou topologii • nahrazuje huby • Pracuje na druhé (linkové) vrstvě ISO/OSI • Při filtraci rámců se rozhoduje podle fyzických (MAC) adres síťových adaptérů • poměrně rychlé • Vytváří samostatné kolizní domény • počet domén = počet portů • provoz na jednom segmentu neovlivňuje segmenty ostatní

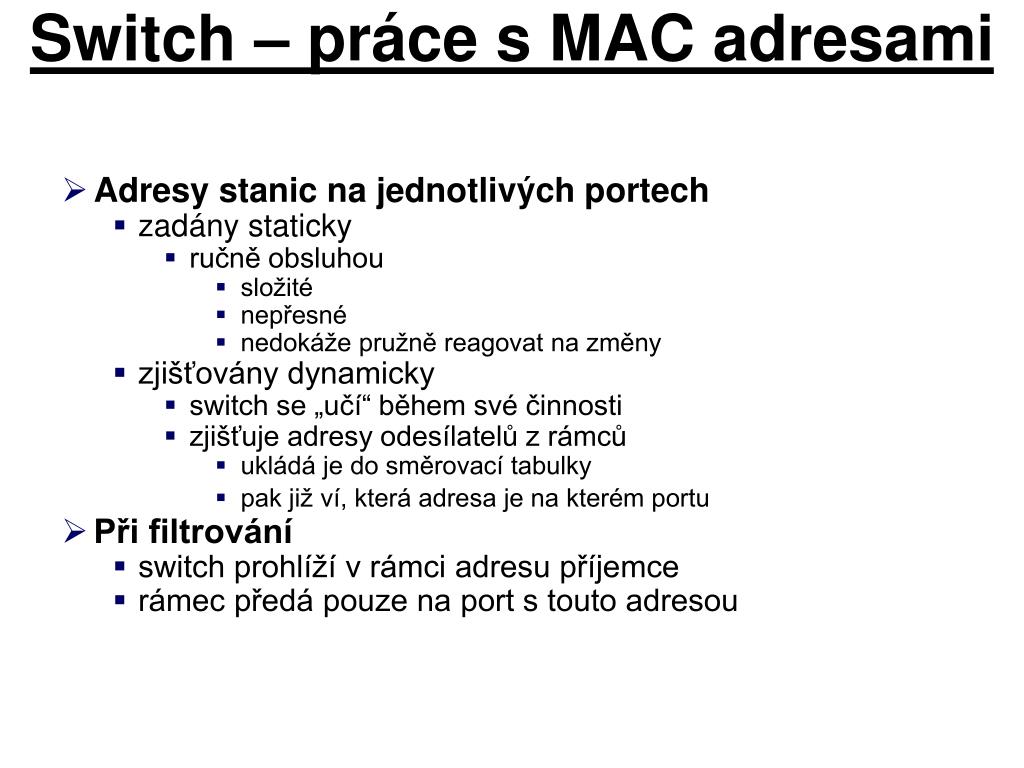

  26. Switch – práce s MAC adresami • Adresy stanic na jednotlivých portech • zadány staticky • ručně obsluhou • složité • nepřesné • nedokáže pružně reagovat na změny • zjišťovány dynamicky • switch se „učí“ během své činnosti • zjišťuje adresy odesílatelů z rámců • ukládá je do směrovací tabulky • pak již ví, která adresa je na kterém portu • Při filtrování • switch prohlíží v rámci adresu příjemce • rámec předá pouze na port s touto adresou

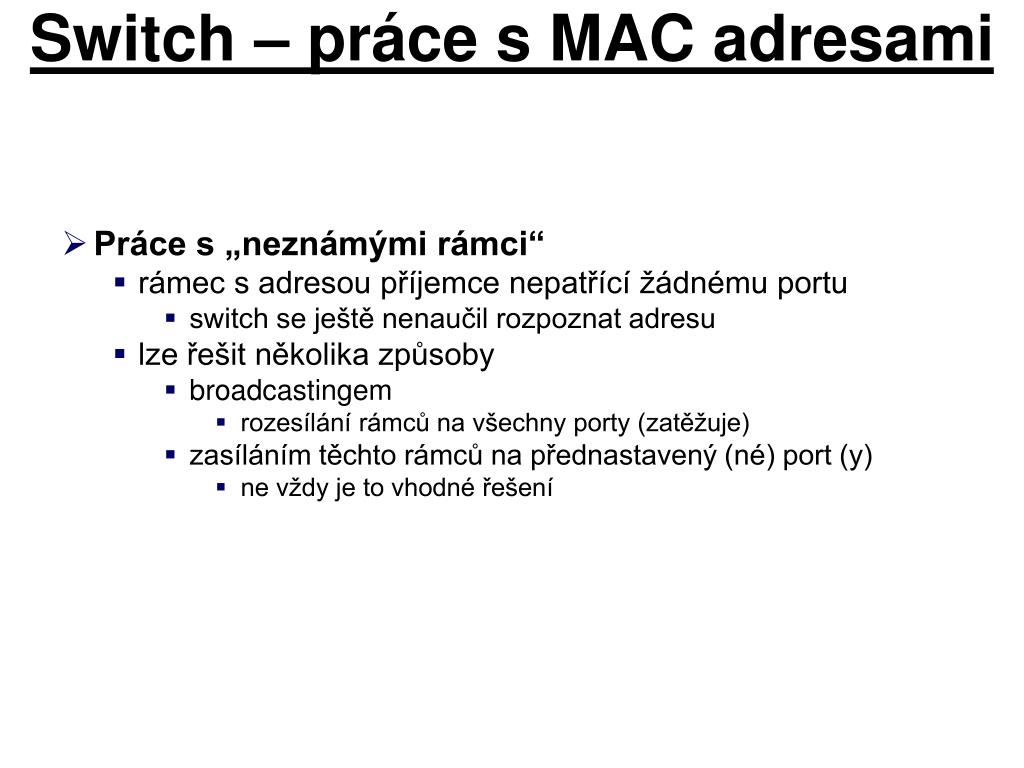

  27. Switch – práce s MAC adresami • Práce s „neznámými rámci“ • rámec s adresou příjemce nepatřící žádnému portu • switch se ještě nenaučil rozpoznat adresu • lze řešit několika způsoby • broadcastingem • rozesílání rámců na všechny porty (zatěžuje) • zasíláním těchto rámců na přednastavený (né) port (y) • ne vždy je to vhodné řešení

  28. Typy switchů • Desktopové • nahrazují huby • počítače se připojují přímo k portům • každý počítač ve své kolizní doméně • jsou schopny si pamatovat málo adres • většinou 1 adresu na jeden port • nedají se k nim připojovat další aktivní prvky • obsahují obvykle porty stejných rychlostí • hodí se do sítí peer-to-peer • Páteřní • slouží k vytváření páteřních systémů • propojují mezi sebou sítě • využívají vysokorychlostních technologií • FDDI, ATM, Gigabit Ethernet a další • jsou velmi rychlé => drahé

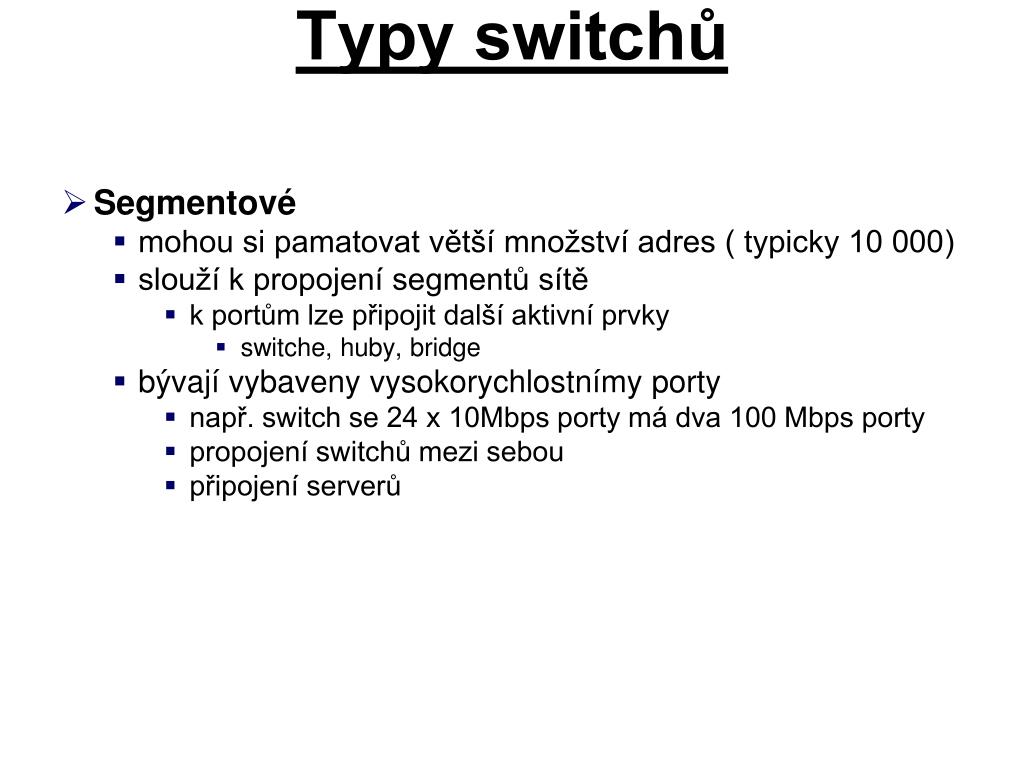

  29. Typy switchů • Segmentové • mohou si pamatovat větší množství adres ( typicky 10 000) • slouží k propojení segmentů sítě • k portům lze připojit další aktivní prvky • switche, huby, bridge • bývají vybaveny vysokorychlostnímy porty • např. switch se 24 x 10Mbps porty má dva 100 Mbps porty • propojení switchů mezi sebou • připojení serverů

  30. Módy práce switchů • Určují způsob manipulace s rámci • cut-through • modifikovaný cut-through • store-and-forward • adaptivní cut-through

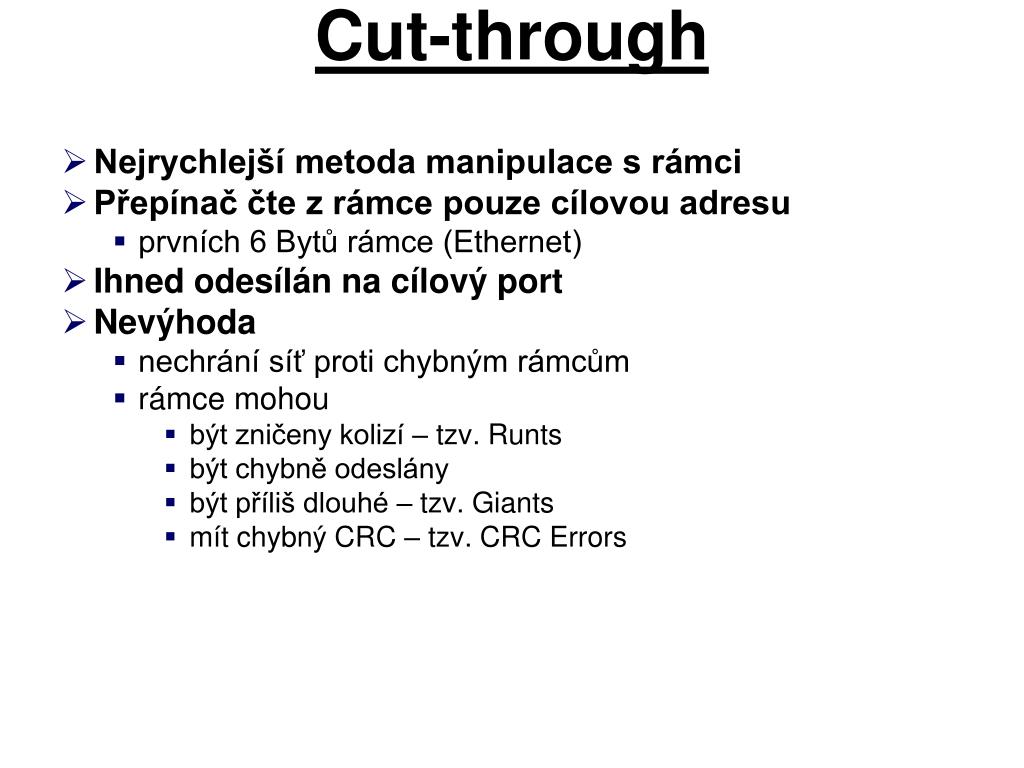

  31. Cut-through • Nejrychlejší metoda manipulace s rámci • Přepínač čte z rámce pouze cílovou adresu • prvních 6 Bytů rámce (Ethernet) • Ihned odesílán na cílový port • Nevýhoda • nechrání síť proti chybným rámcům • rámce mohou • být zničeny kolizí – tzv. Runts • být chybně odeslány • být příliš dlouhé – tzv. Giants • mít chybný CRC – tzv. CRC Errors

  32. Modifikovaný cut-trough • Pomalejší než předchozí • Bezpečnější • Switch čte prvních 64 Bytů rámce • dokáže odhalit rámec poškozený kolizí • Filtruje poškozené rámce • nezasílá je na další porty

  33. Store-and-forward • Nejpomalejší, ale nejbezpečnější mód • Switch přijme, čte a kontroluje celý rámec • teprve pak jej odešle • Detekuje všechny chyby • Filtruje poškozené rámce všech typů • nezasílá je na další porty • Poznámka: při přepínání mezi různě rychlými porty (např. ze 100 Mbps na 10 Mbps) se používá metoda store-and-forward • rámec se stejně musí uložit do cache switche (porty různě rychlé)

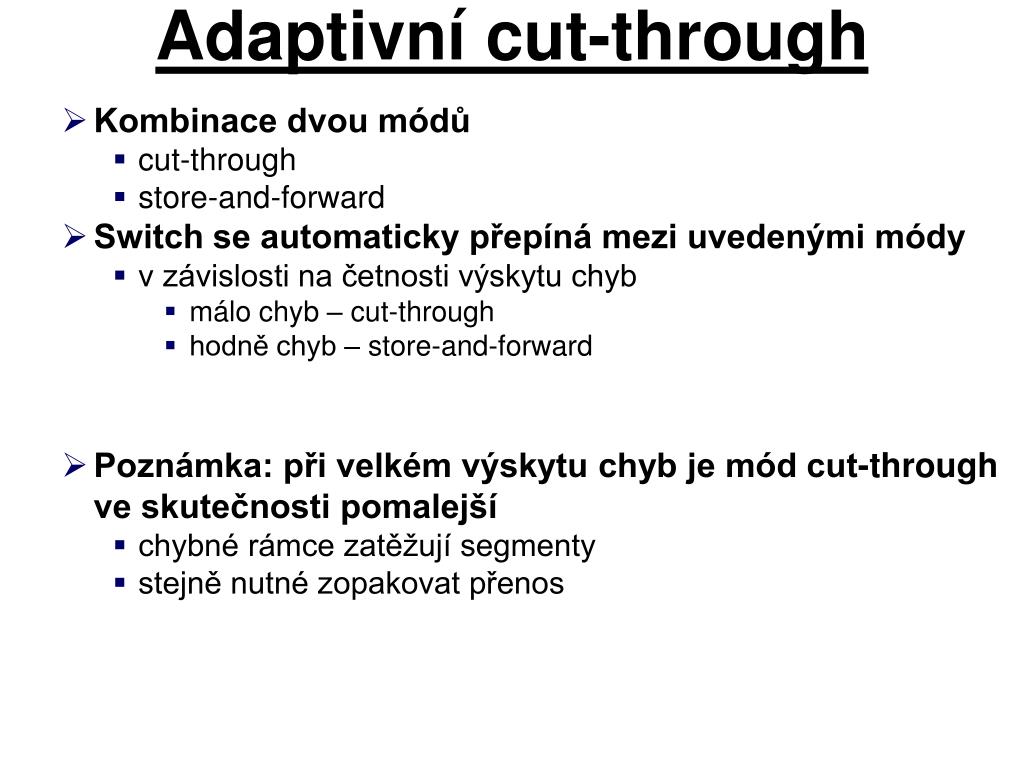

  34. Adaptivní cut-through • Kombinace dvou módů • cut-through • store-and-forward • Switch se automaticky přepíná mezi uvedenými módy • v závislosti na četnosti výskytu chyb • málo chyb – cut-through • hodně chyb – store-and-forward • Poznámka: při velkém výskytu chyb je mód cut-through ve skutečnosti pomalejší • chybné rámce zatěžují segmenty • stejně nutné zopakovat přenos

  35. Filtrování rámců • Snižuje zatížení • Zvyšuje zabezpečení • proti neautorizovanému přístupu do sítě • Tři skupiny filtrů • lze nastavit současně • filtry podle portů • definují pro každý vstupní port povolené výstupní porty • filtry podle MAC adres • definují pro porty povolené MAC adresy • filtry podle protokolů • definují pro každý protokol (např. IP, IPX) povolené a zakázané porty

  36. Směrovač (router) • Univerzální zařízení • Umožňuje • segmentovat síť na podsítě • zajistit přístup na WAN • musí být vybaven příslušným rozhraním • zajistit bezpečnost sítě • pokud obsahuje firewall • dokáže filtrovat a směrovat pakety • Má svoji vlastní adresu • je v síti „vidět“

  37. Směrovač (router) • Pracuje na síťové vrstvě ISO/OSI • Je závislý na použitých protokolech • Dokáže propojit sítě s různou architekturou • např. Ethernet a Token Ring • zajišťuje převod paketů • konverzi formátu rámců • Provádí tzv. směrování paketu (routing) • určuje každému paketu nejkratší možnou cestu k cíli • na základě směrovací tabulky • musí znát topologii sítě • obsahuje adresy sítí • Výhody • snižuje zatížení sítě • Nevýhody • dražší než bridge • pomalejší než bridge

  38. Směrování • Rozhodování o dalším směru přenosu dat • Existují různé algoritmy směrování • adaptivní algoritmy (dynamické směrování) • reagují na průběžné změny v síti • vyžadují pravidelné informace o stavu sítě • neadaptivní algoritmy (statické směrování) • nereagují na změny v síti • nevyžadují aktuální informace o síti • při výpadku části sítě • může nastat nefunkčnost směrování

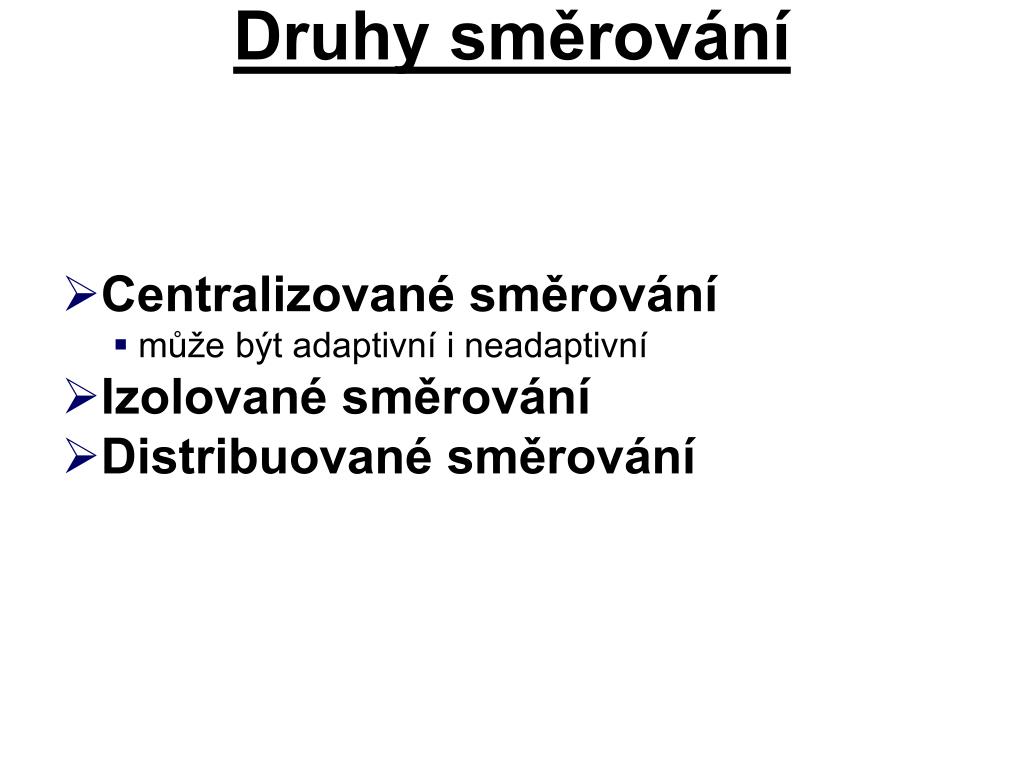

  39. Druhy směrování • Centralizované směrování • může být adaptivní i neadaptivní • Izolované směrování • Distribuované směrování

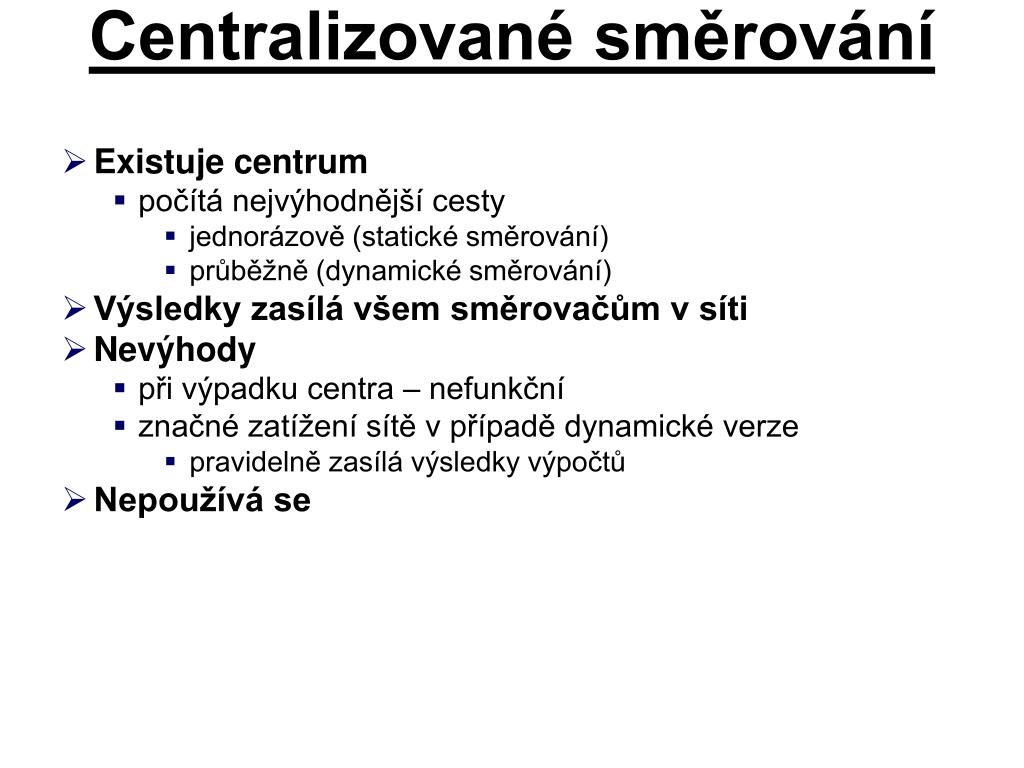

  40. Centralizované směrování • Existuje centrum • počítá nejvýhodnější cesty • jednorázově (statické směrování) • průběžně (dynamické směrování) • Výsledky zasílá všem směrovačům v síti • Nevýhody • při výpadku centra – nefunkční • značné zatížení sítě v případě dynamické verze • pravidelně zasílá výsledky výpočtů • Nepoužívá se

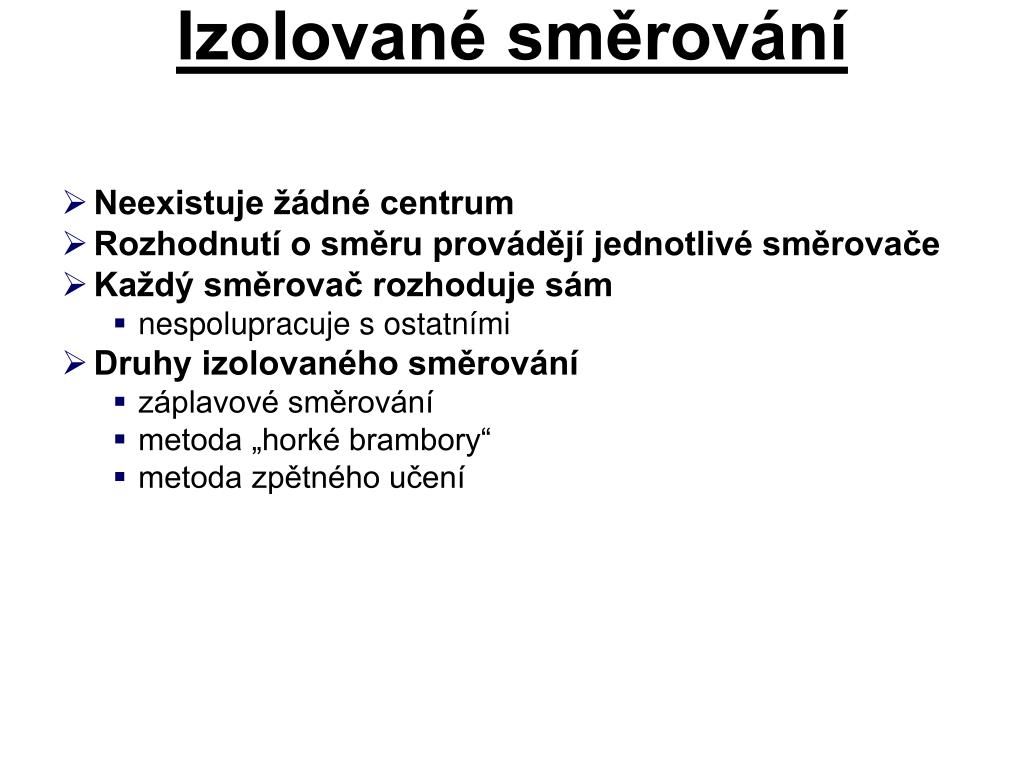

  41. Izolované směrování • Neexistuje žádné centrum • Rozhodnutí o směru provádějí jednotlivé směrovače • Každý směrovač rozhoduje sám • nespolupracuje s ostatními • Druhy izolovaného směrování • záplavové směrování • metoda „horké brambory“ • metoda zpětného učení

  42. Záplavové směrování (flooding) • Izolované směrování • V každém mezilehlém uzlu (směrovači) • paket rozeslán všemi směry kromě toho, odkud přišel • Výhody • paket vždy dorazí k cíli • Nevýhody • duplicita paketů => zatížení sítě • Využití např. • při počáteční autokonfiguraci switche • dostane paket – rozešle všude

  43. Metoda „horké brambory“ • Odeslat paket co nejrychleji • kamkoliv (nehledá se cesta) • tím směrem, který je nejméně vytížen • Použití • doplňková metoda při směrování • v případě přeplnění výstupní fronty • Výhoda • lepší než zahazování paketů • oklikou můžeme někdy najít lepší cestu • Nevýhoda • nemusíme se přibližovat cílovému uzlu • rámec nemusí dorazit (zacyklení)

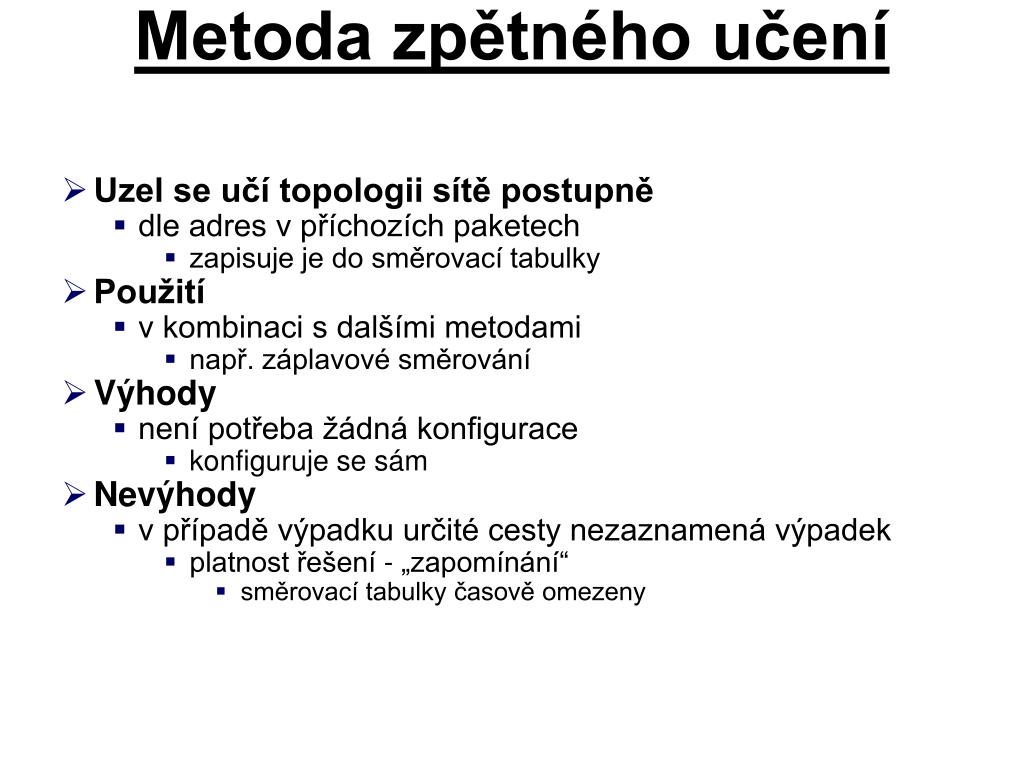

  44. Metoda zpětného učení • Uzel se učí topologii sítě postupně • dle adres v příchozích paketech • zapisuje je do směrovací tabulky • Použití • v kombinaci s dalšími metodami • např. záplavové směrování • Výhody • není potřeba žádná konfigurace • konfiguruje se sám • Nevýhody • v případě výpadku určité cesty nezaznamená výpadek • platnost řešení - „zapomínání“ • směrovací tabulky časově omezeny

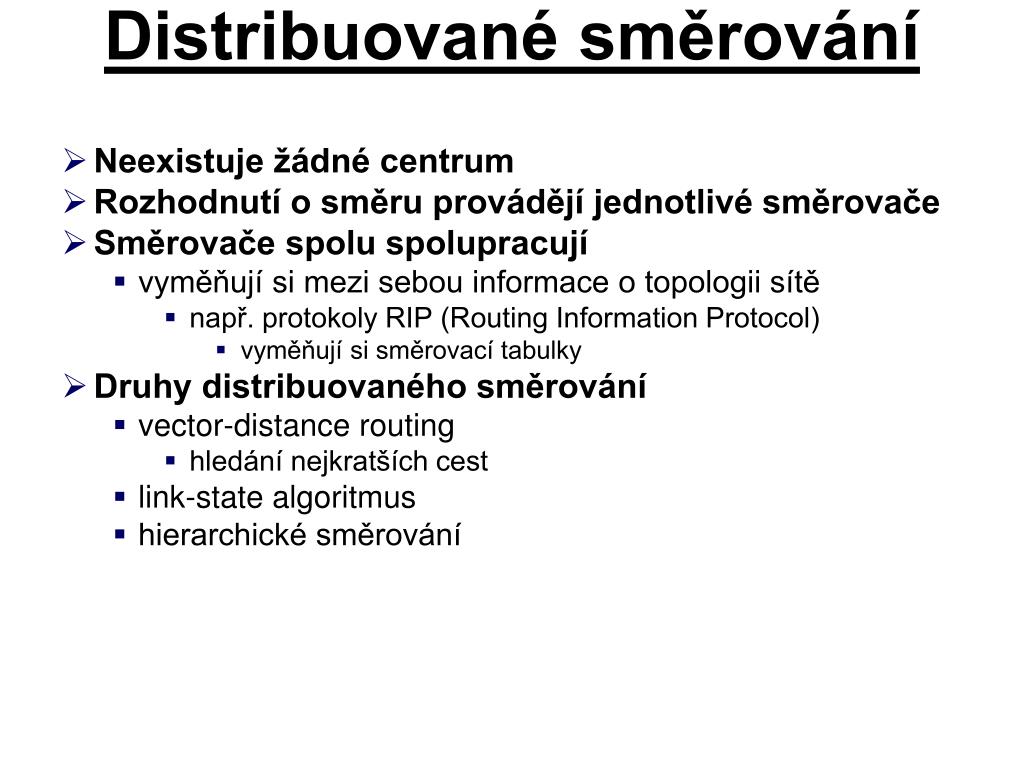

  45. Distribuované směrování • Neexistuje žádné centrum • Rozhodnutí o směru provádějí jednotlivé směrovače • Směrovače spolu spolupracují • vyměňují si mezi sebou informace o topologii sítě • např. protokoly RIP (Routing Information Protocol) • vyměňují si směrovací tabulky • Druhy distribuovaného směrování • vector-distance routing • hledání nejkratších cest • link-state algoritmus • hierarchické směrování

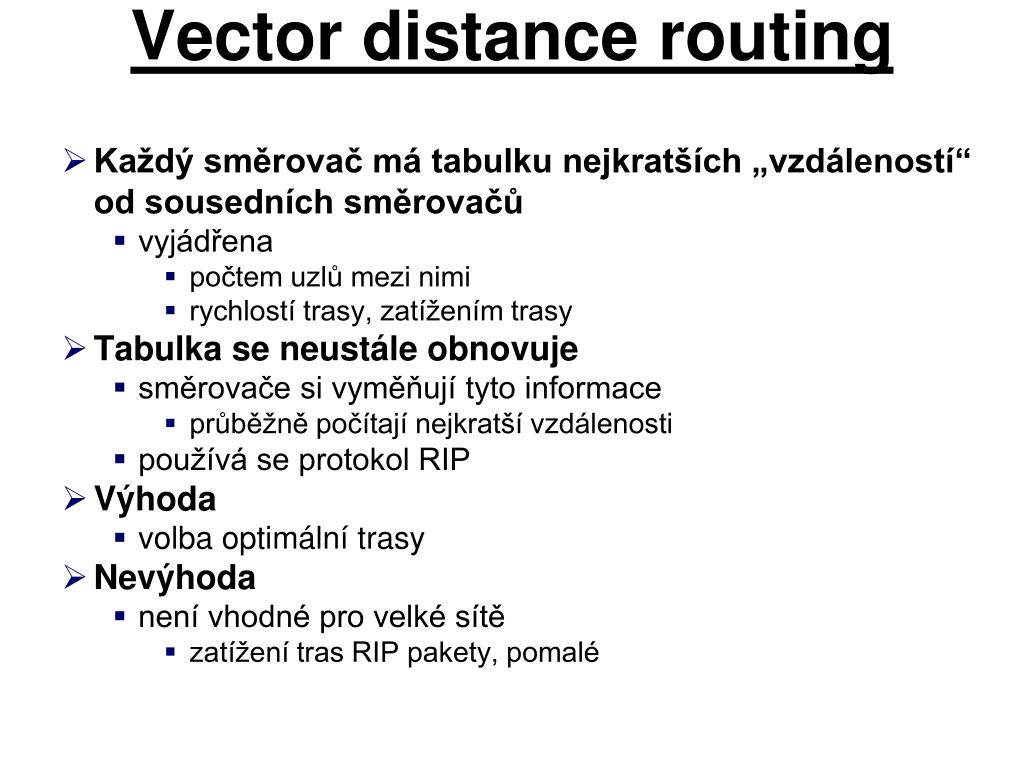

  46. Vector distance routing • Každý směrovač má tabulku nejkratších „vzdáleností“ od sousedních směrovačů • vyjádřena • počtem uzlů mezi nimi • rychlostí trasy, zatížením trasy • Tabulka se neustále obnovuje • směrovače si vyměňují tyto informace • průběžně počítají nejkratší vzdálenosti • používá se protokol RIP • Výhoda • volba optimální trasy • Nevýhoda • není vhodné pro velké sítě • zatížení tras RIP pakety, pomalé

  47. Algoritmy „link-state“ • Vylepšují vector-distance • zmenšují objemy dat směrovacích tabulek • Každý uzel zjišťuje průchodnost spojení k přímo sousedícím uzlům • zasílá jim pakety, měří odezvu • výsledky ukládá do paketu a rozesílá všem • záplavové směrování • pakety generuje jen při změně • Každý uzel zná celou topologii • zná průchodnost spojů • sám si počítá nejkratší cesty • nepřenáší se celé RIP tabulky • Využívají protokol OSPF • Open Shortest Path First • Hledání nejkratší cesty • Dijkstrův algoritmus
