Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах Докладчик – Богданович Тимур

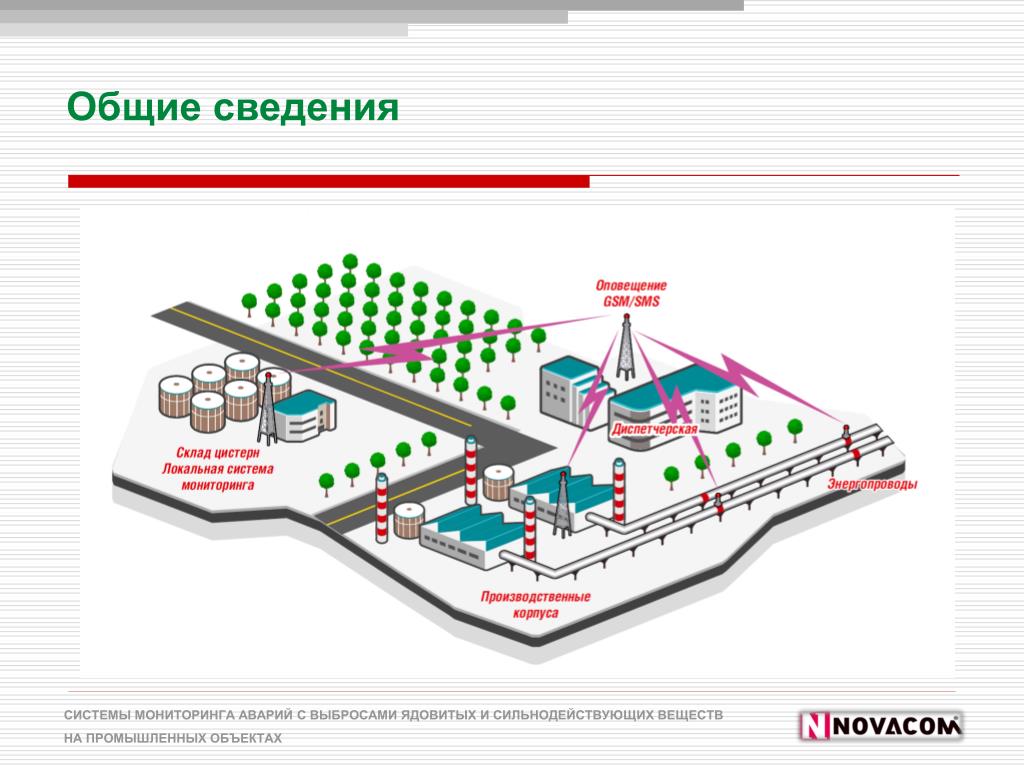

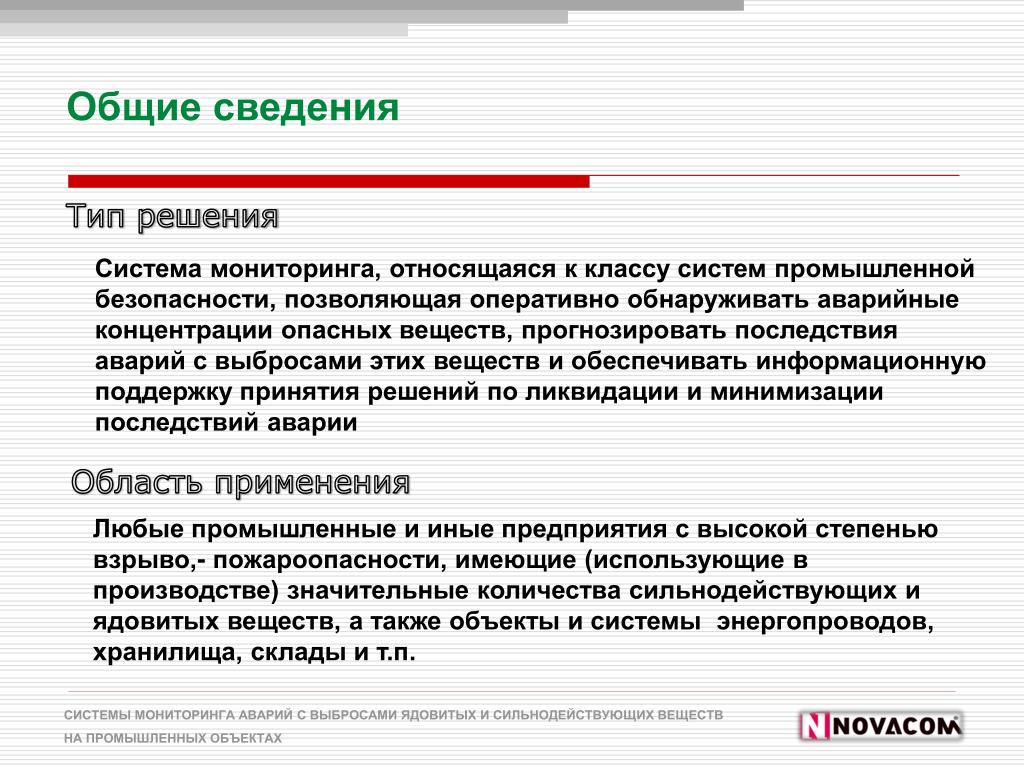

Общие сведения Тип решения Система мониторинга, относящаяся к классу систем промышленной безопасности, позволяющая оперативно обнаруживать аварийные концентрации опасных веществ, прогнозировать последствия аварий с выбросами этих веществ и обеспечивать информационную поддержку принятия решений по ликвидации и минимизации последствий аварии Область применения Любые промышленные и иные предприятия с высокой степенью взрыво,- пожароопасности, имеющие (использующие в производстве) значительные количества сильнодействующих и ядовитых веществ, а также объекты и системы энергопроводов, хранилища, склады и т.п. Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

Общие сведения Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

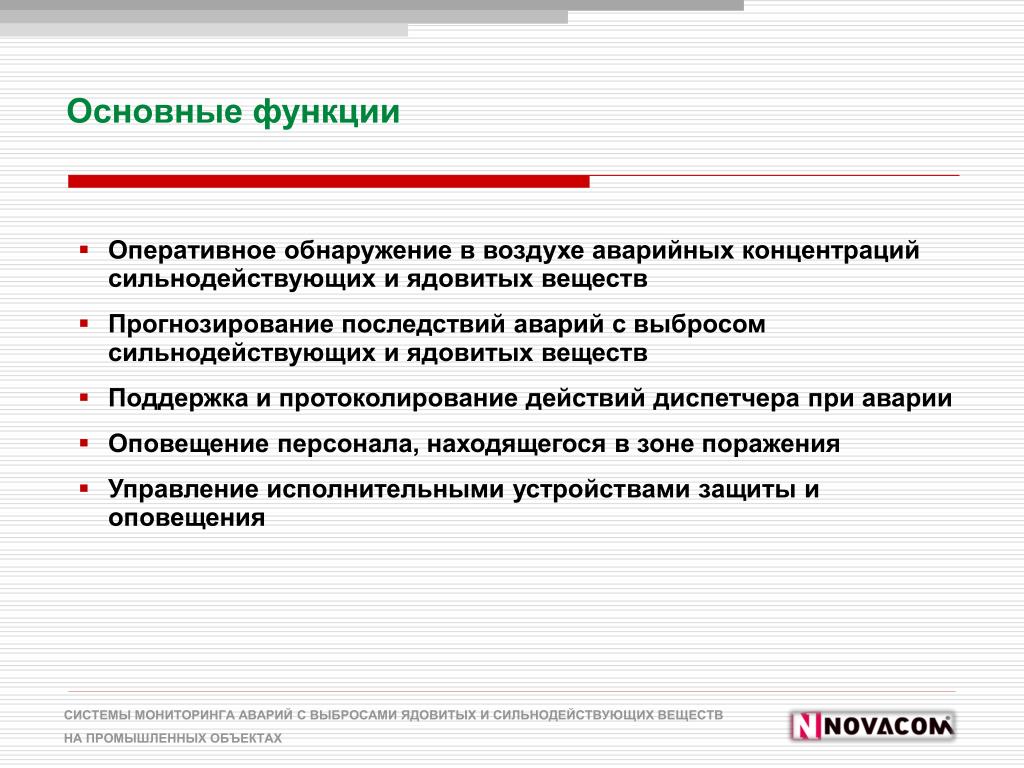

Основные функции • Оперативное обнаружение в воздухе аварийных концентраций сильнодействующих и ядовитых веществ • Прогнозирование последствий аварий с выбросом сильнодействующих и ядовитых веществ • Поддержка и протоколирование действий диспетчера при аварии • Оповещение персонала, находящегося в зоне поражения • Управление исполнительными устройствами защиты и оповещения Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

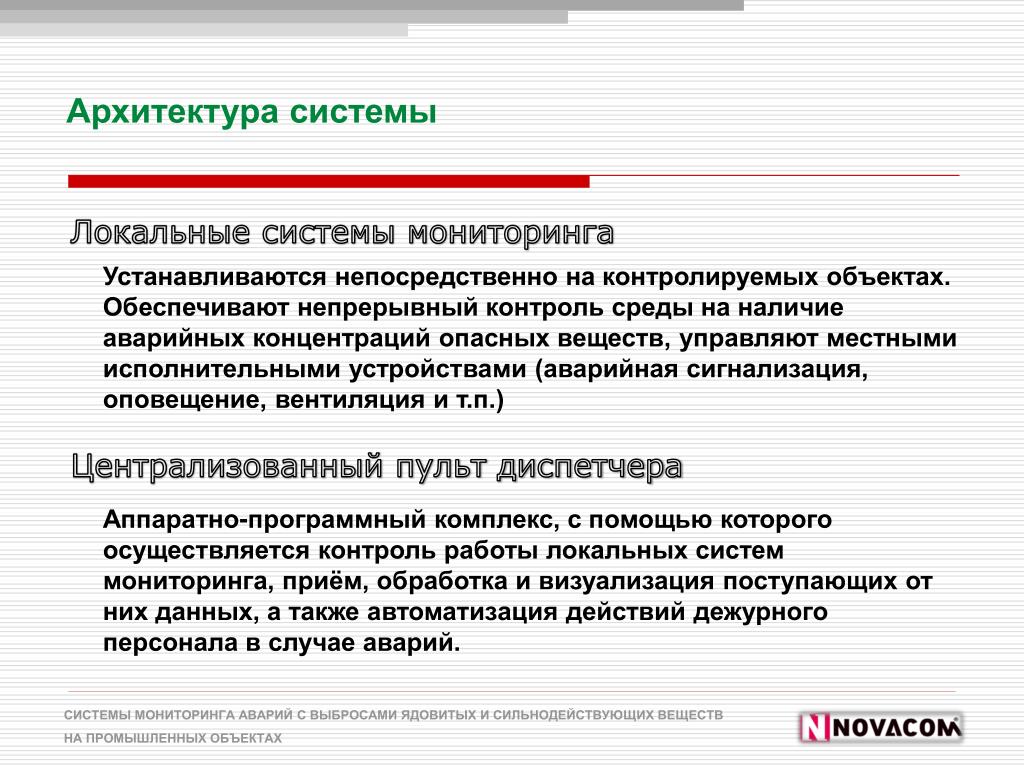

Архитектура системы Локальные системы мониторинга Устанавливаются непосредственно на контролируемых объектах. Обеспечивают непрерывный контроль среды на наличие аварийных концентраций опасных веществ, управляют местными исполнительными устройствами (аварийная сигнализация, оповещение, вентиляция и т.п.) Централизованный пульт диспетчера Аппаратно-программный комплекс, с помощью которого осуществляется контроль работы локальных систем мониторинга, приём, обработка и визуализация поступающих от них данных, а также автоматизация действий дежурного персонала в случае аварий. Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

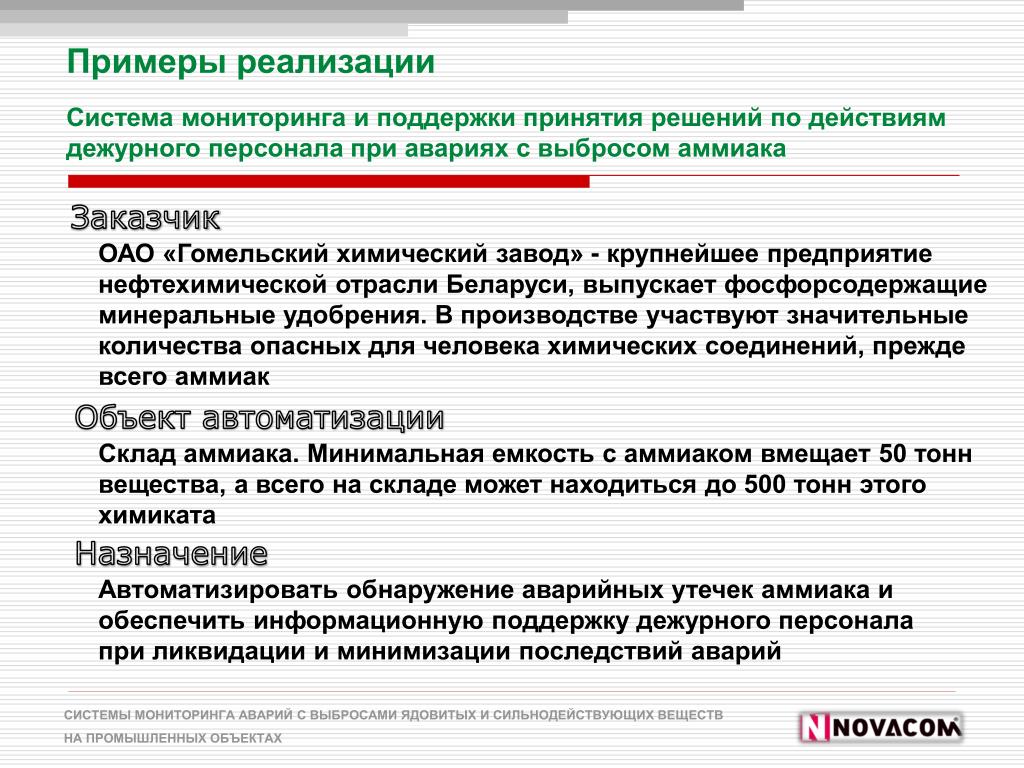

Примеры реализации Система мониторинга и поддержки принятия решений по действиям дежурного персонала при авариях с выбросом аммиака Заказчик ОАО «Гомельский химический завод» - крупнейшее предприятие нефтехимической отрасли Беларуси, выпускает фосфорсодержащие минеральные удобрения.В производстве участвуют значительные количества опасных для человека химических соединений, прежде всего аммиак Объект автоматизации Склад аммиака. Минимальная емкость с аммиаком вмещает 50 тонн вещества, а всего на складе может находиться до 500 тонн этого химиката Назначение Автоматизировать обнаружение аварийных утечек аммиака и обеспечить информационную поддержку дежурного персонала при ликвидации и минимизации последствий аварий Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

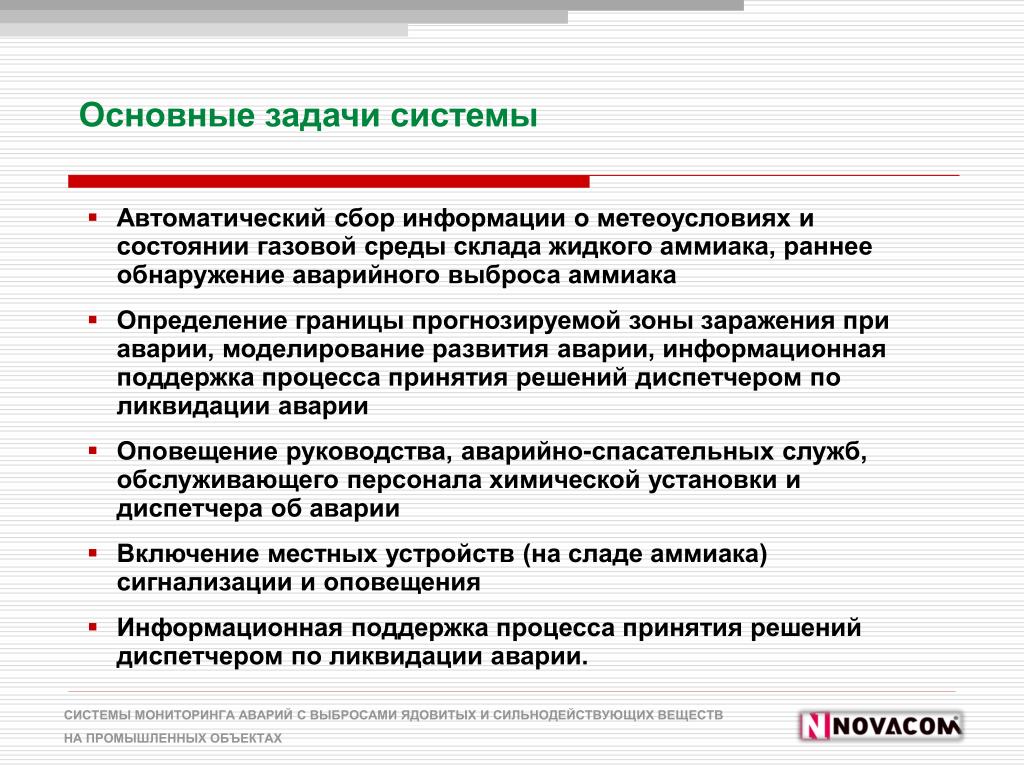

Основные задачи системы • Автоматический сбор информации о метеоусловиях и состоянии газовой среды склада жидкого аммиака, раннее обнаружение аварийного выброса аммиака • Определение границы прогнозируемой зоны заражения при аварии, моделирование развития аварии, информационная поддержка процесса принятия решений диспетчером по ликвидации аварии • Оповещение руководства, аварийно-спасательных служб, обслуживающего персонала химической установки и диспетчера об аварии • Включение местных устройств (на сладе аммиака) сигнализации и оповещения • Информационная поддержка процесса принятия решений диспетчером по ликвидации аварии. Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

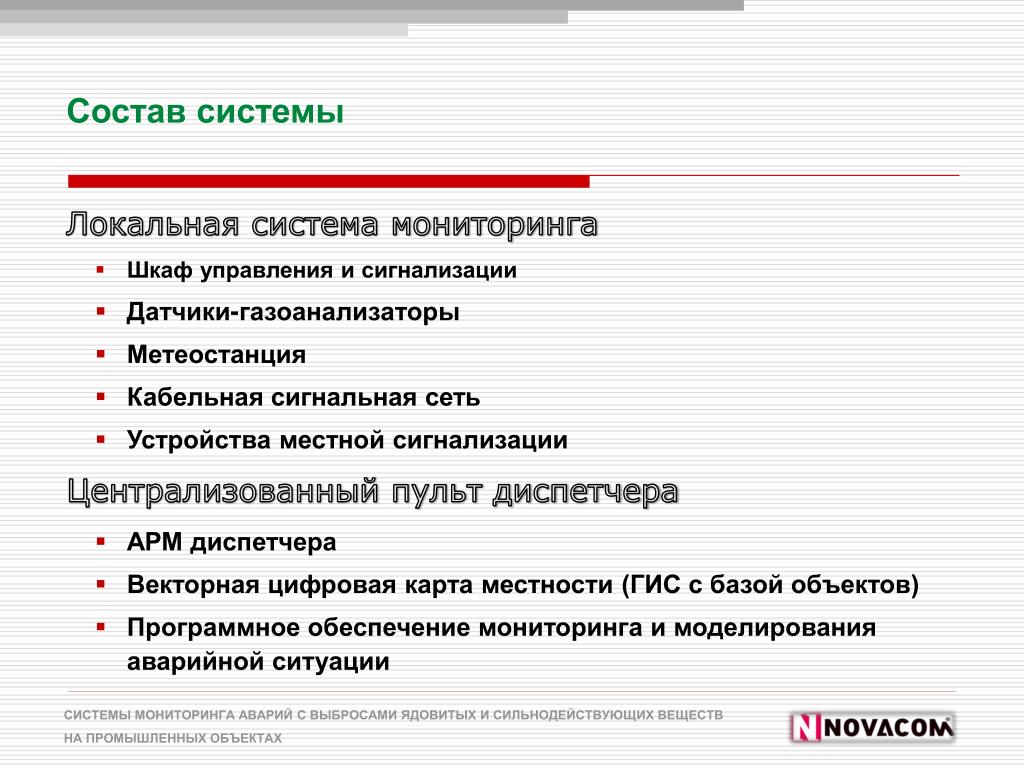

Состав системы Локальная система мониторинга • Шкаф управления и сигнализации • Датчики-газоанализаторы • Метеостанция • Кабельная сигнальная сеть • Устройства местной сигнализации Централизованный пульт диспетчера • АРМ диспетчера • Векторная цифровая карта местности (ГИС с базой объектов) • Программное обеспечение мониторинга и моделирования аварийной ситуации Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

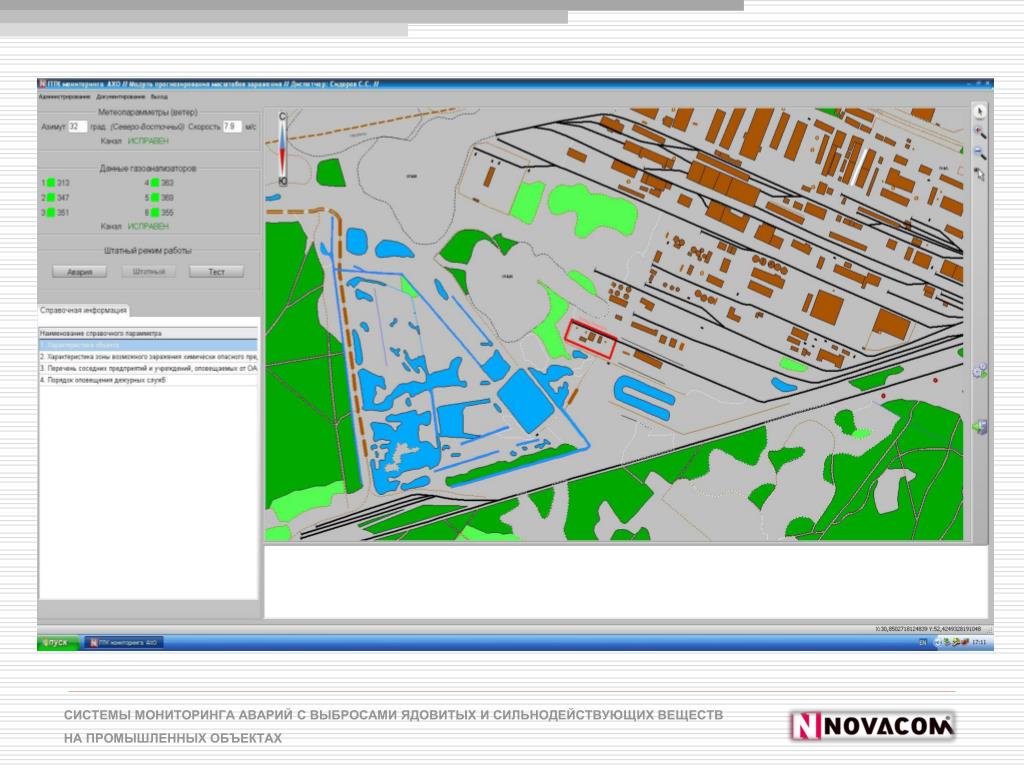

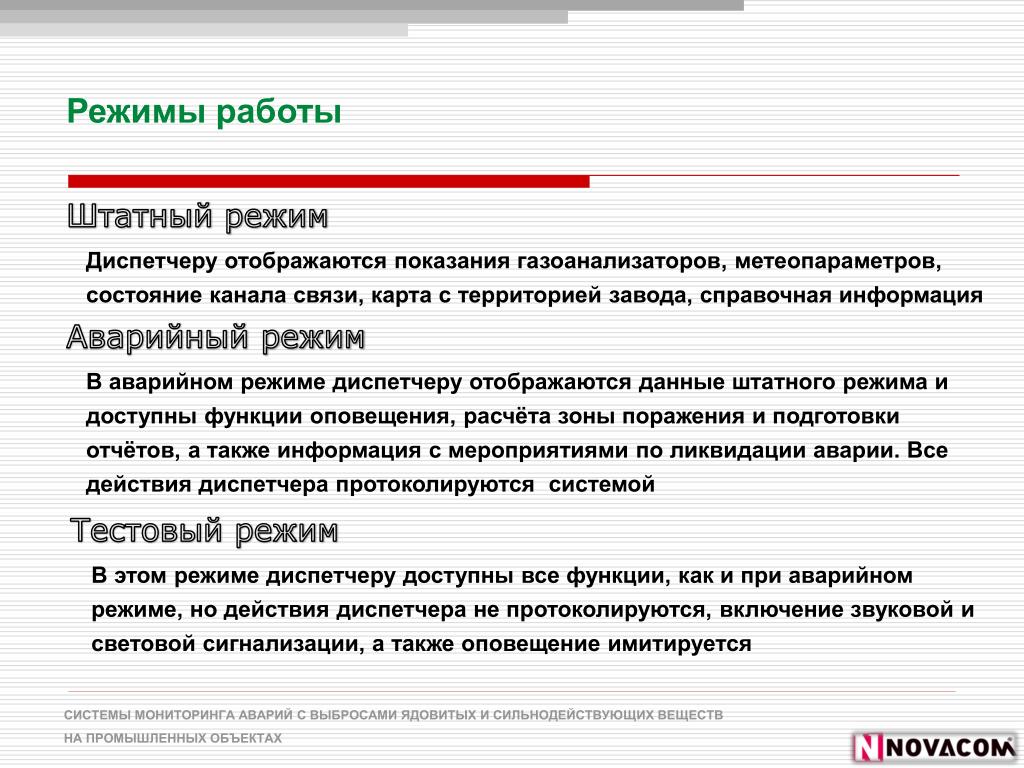

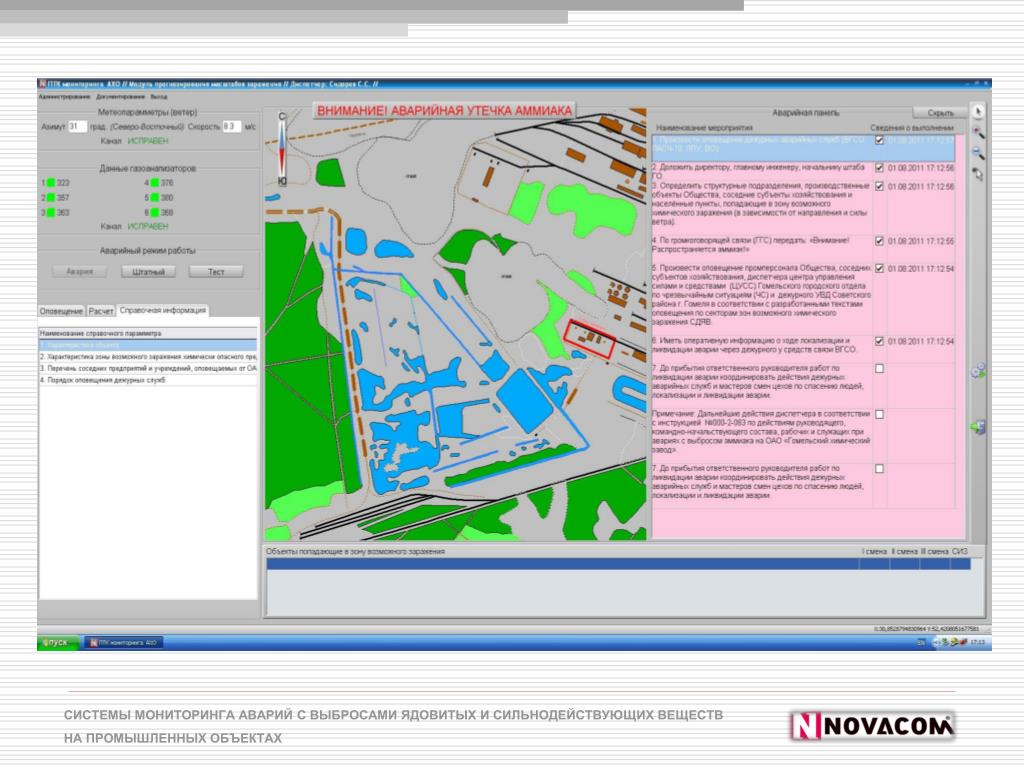

Режимы работы Штатный режим Диспетчеру отображаются показания газоанализаторов, метеопараметров, состояние канала связи, карта с территорией завода, справочная информация Аварийный режим В аварийном режиме диспетчеру отображаются данные штатного режима и доступны функции оповещения, расчёта зоны поражения и подготовки отчётов, а также информация с мероприятиями по ликвидации аварии. Все действия диспетчера протоколируются системой Тестовый режим В этом режиме диспетчеру доступны все функции, как и при аварийном режиме, но действия диспетчера не протоколируются, включение звуковой и световой сигнализации, а также оповещение имитируется Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

Основные функции системы Измерение концентрации аммиака Обеспечивает измерение концентраций аммиака в воздухе и отображает диспетчеру измеренное значение в режиме online Измерение данных о метеоусловиях Обеспечивает измерение и отображение диспетчеру данных о метеоусловиях: температура воздуха, скорость и направление ветра Управление режимами работы Переводит систему в один из трёх режимов работы: штатный, аварийный (ручной и автоматический), тестовый (для тренировки диспетчера) Управление устройствами сигнализации Функция обеспечивает включение диспетчером местных устройств сигнализации на объекте (звуковой и световой) или автоматическое включение при переходе в аварийный режим работы Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

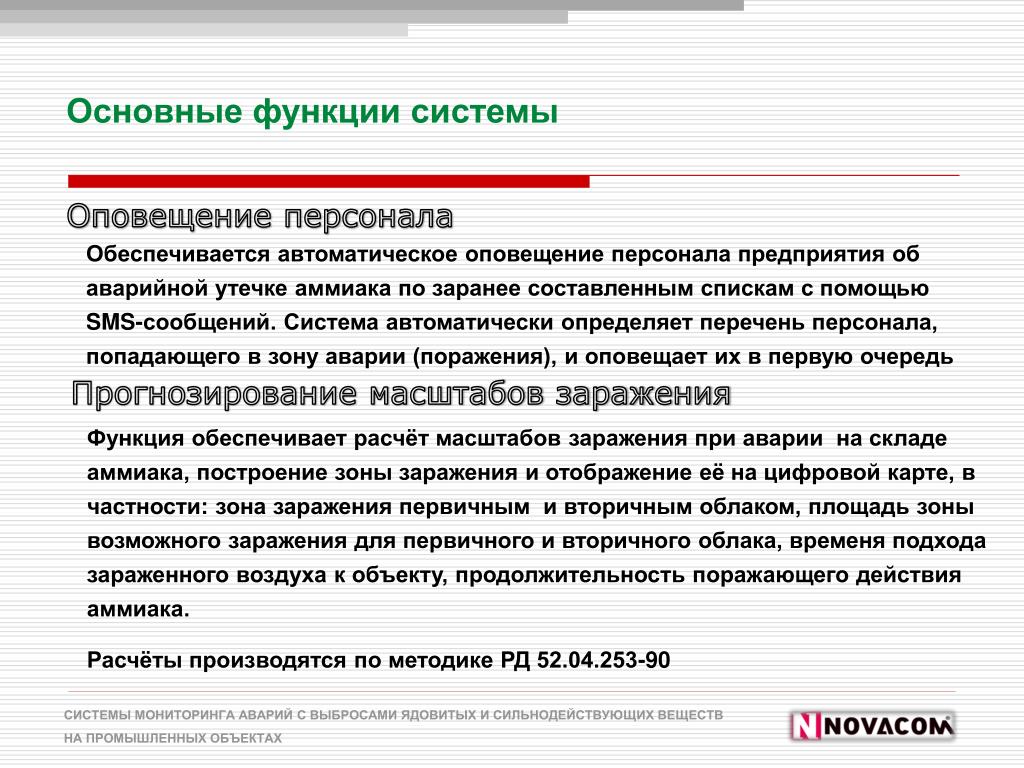

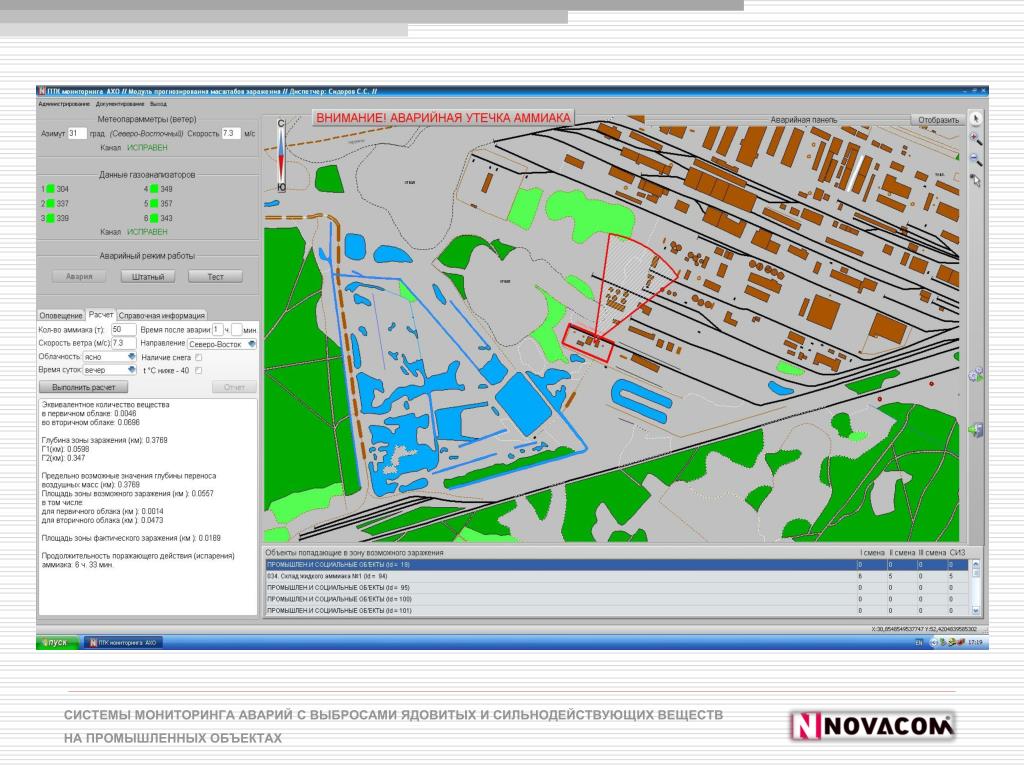

Основные функции системы Оповещение персонала Обеспечивается автоматическое оповещение персонала предприятия об аварийной утечке аммиака по заранее составленным спискам с помощью SMS-сообщений. Система автоматически определяет перечень персонала, попадающего в зону аварии (поражения), и оповещает их в первую очередь Прогнозирование масштабов заражения Функция обеспечивает расчёт масштабов заражения при аварии на складе аммиака, построение зоны заражения и отображение её на цифровой карте, в частности: зона заражения первичным и вторичным облаком, площадь зоны возможного заражения для первичного и вторичного облака, временя подхода зараженного воздуха к объекту, продолжительность поражающего действия аммиака. Расчёты производятся по методике РД 52.04.253-90 Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

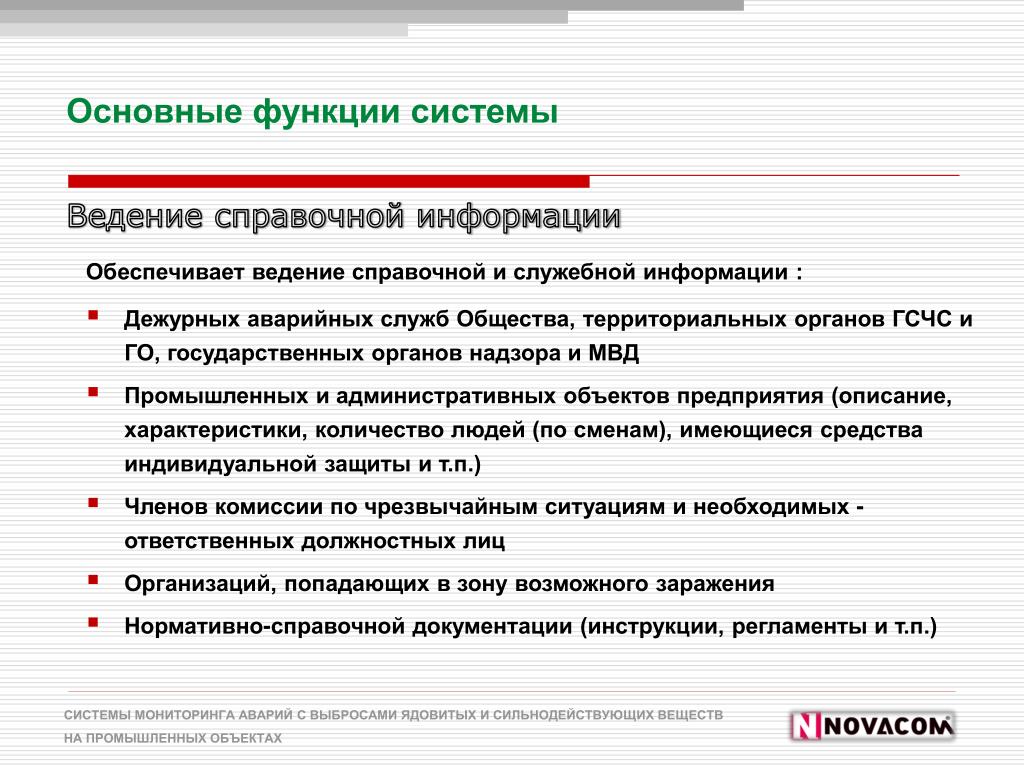

Основные функции системы Ведение справочной информации • Обеспечивает ведение справочной и служебной информации : • Дежурных аварийных служб Общества, территориальных органов ГСЧС и ГО, государственных органов надзора и МВД • Промышленных и административных объектов предприятия (описание, характеристики, количество людей (по сменам), имеющиеся средства индивидуальной защиты и т.п.) • Членов комиссии по чрезвычайным ситуациям и необходимых - ответственных должностных лиц • Организаций, попадающих в зону возможного заражения • Нормативно-справочной документации (инструкции, регламенты и т.п.) Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах

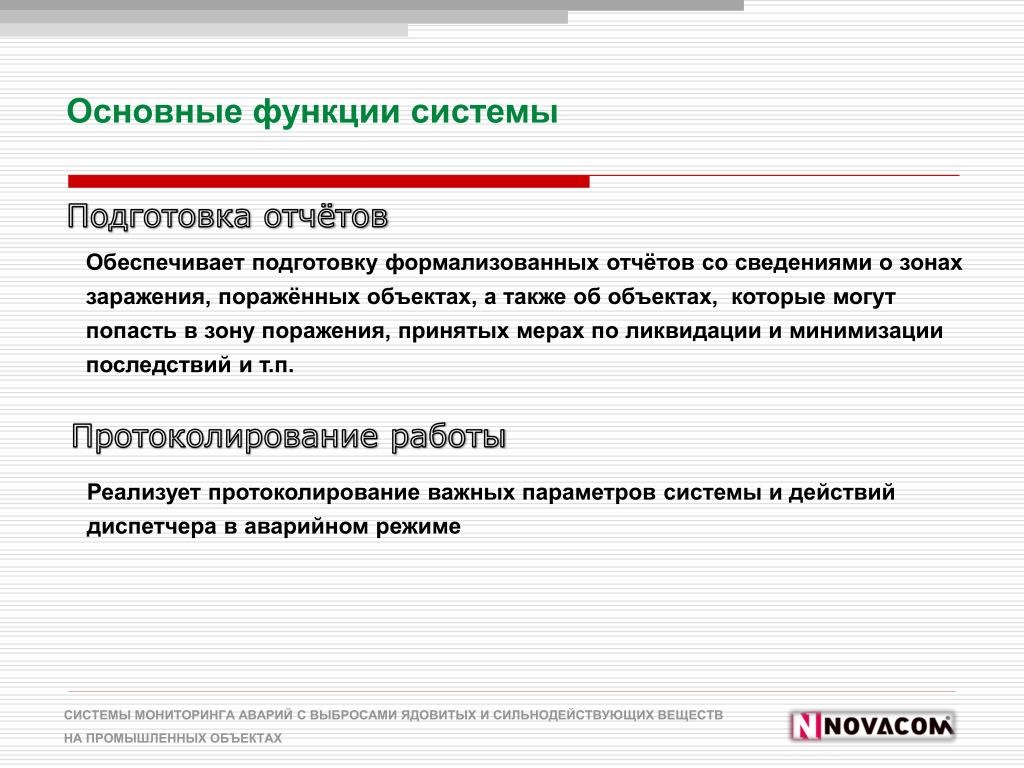

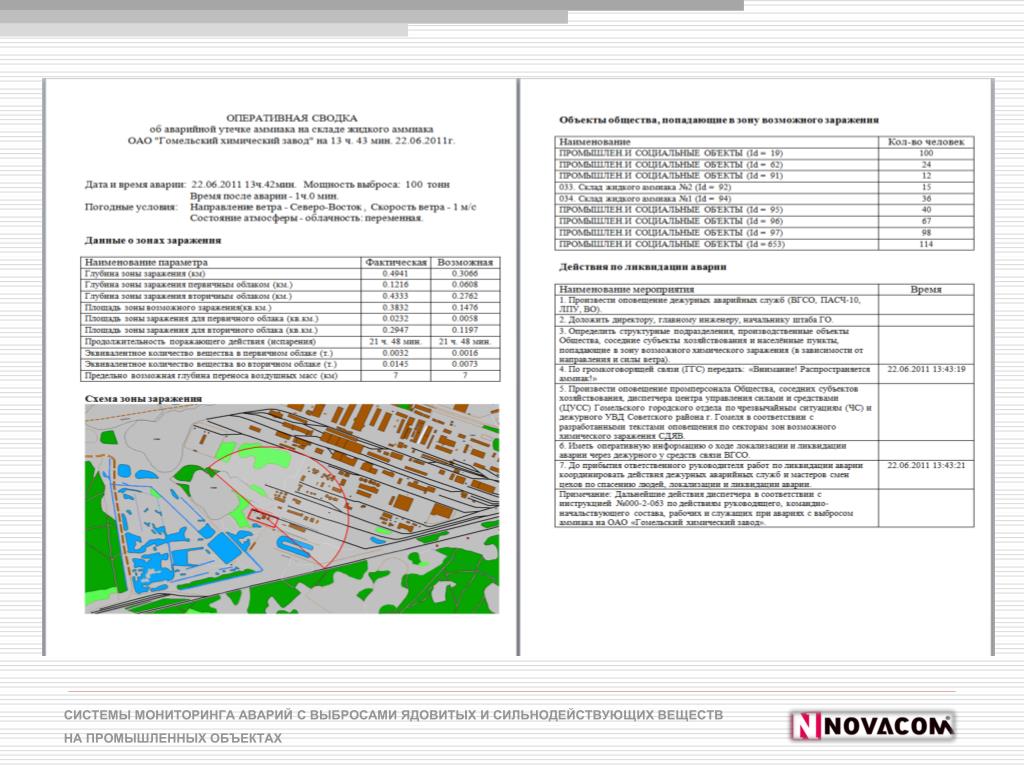

Основные функции системы Подготовка отчётов Обеспечивает подготовку формализованных отчётов со сведениями о зонах заражения, поражённых объектах, а также об объектах, которые могут попасть в зону поражения, принятых мерах по ликвидации и минимизации последствий и т.п. Протоколирование работы Реализует протоколирование важных параметров системы и действий диспетчера в аварийном режиме Системы мониторинга аварий с выбросами ядовитых и сильнодействующих веществ на промышленных объектах
