数字电路习题课

数字电路习题课. 一、填空题的练习：. 1. 晶体二极管从导通到截止需要一段时间，称之为 _______________ 。 2. 晶体三极管通过对其基极电位控制，可使其处于 ________ 状态或 _______ 状态。 3. 晶体三极管的 UBE _____ Uth ( 填 >,<, 或 =) 时，其处于截止状态。（ Uth 为三极管发射结导通电压）。 4. 在实验和实际中，可在三极管的基极电阻上并联一个 ______________ 来加速管子开启和关闭速度。 5. n 个变量有 ________ 个最小项。

trent
Download Presentation

数字电路习题课

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 数字电路习题课

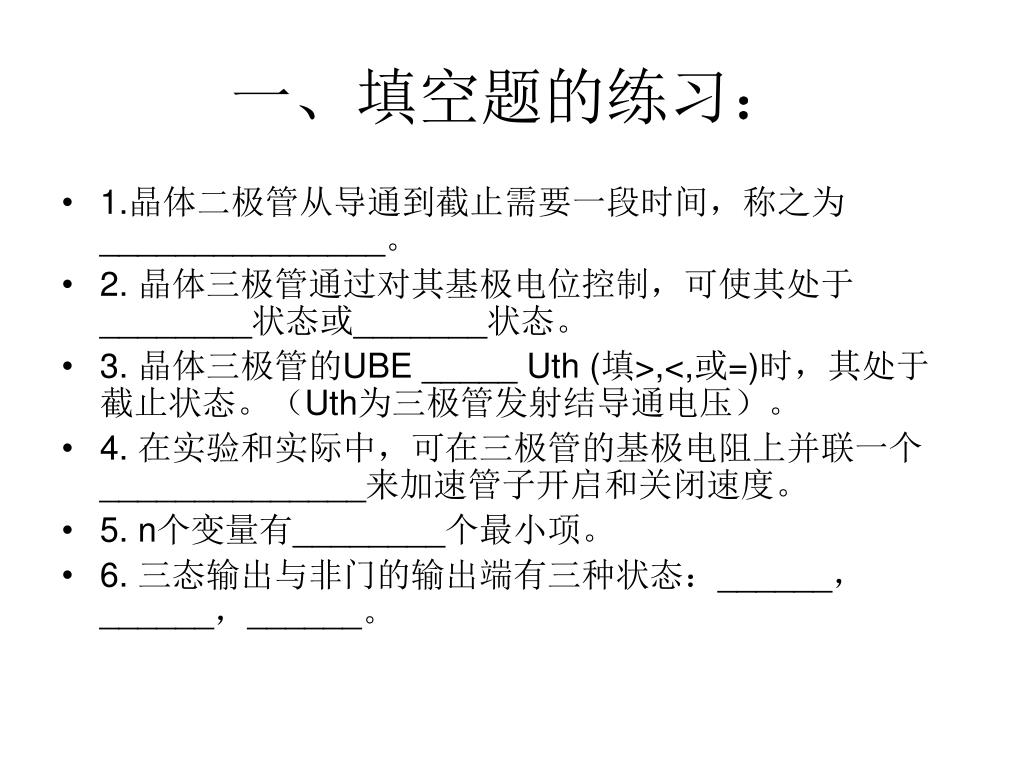

  2. 一、填空题的练习： • 1.晶体二极管从导通到截止需要一段时间，称之为_______________。 • 2. 晶体三极管通过对其基极电位控制，可使其处于________状态或_______状态。 • 3. 晶体三极管的UBE _____ Uth (填>,<,或=)时，其处于截止状态。（Uth为三极管发射结导通电压）。 • 4. 在实验和实际中，可在三极管的基极电阻上并联一个______________来加速管子开启和关闭速度。 • 5. n个变量有________个最小项。 • 6. 三态输出与非门的输出端有三种状态：______，______，______。

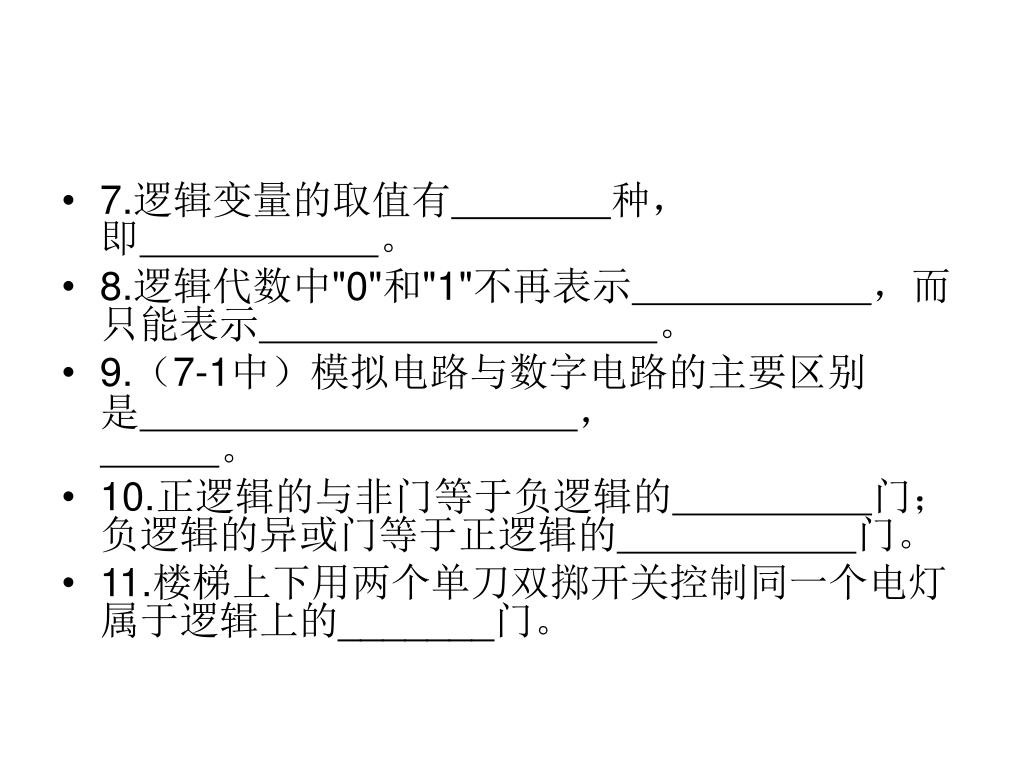

  3. 7.逻辑变量的取值有种，即。 • 8.逻辑代数中"0"和"1"不再表示，而只能表示。 • 9.（7-1中）模拟电路与数字电路的主要区别是，。 • 10.正逻辑的与非门等于负逻辑的门；负逻辑的异或门等于正逻辑的门。 • 11.楼梯上下用两个单刀双掷开关控制同一个电灯属于逻辑上的_______门。

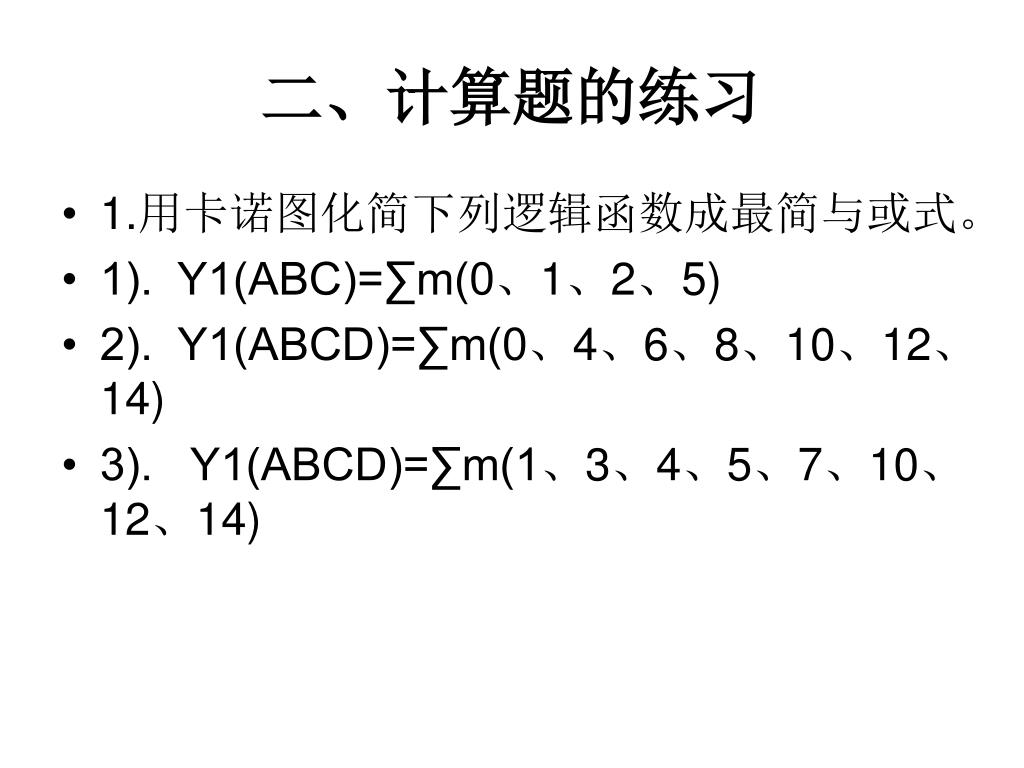

  4. 二、计算题的练习 • 1.用卡诺图化简下列逻辑函数成最简与或式。 • 1). Y1(ABC)=∑m(0、1、2、5) • 2). Y1(ABCD)=∑m(0、4、6、8、10、12、14) • 3). Y1(ABCD)=∑m(1、3、4、5、7、10、12、14)

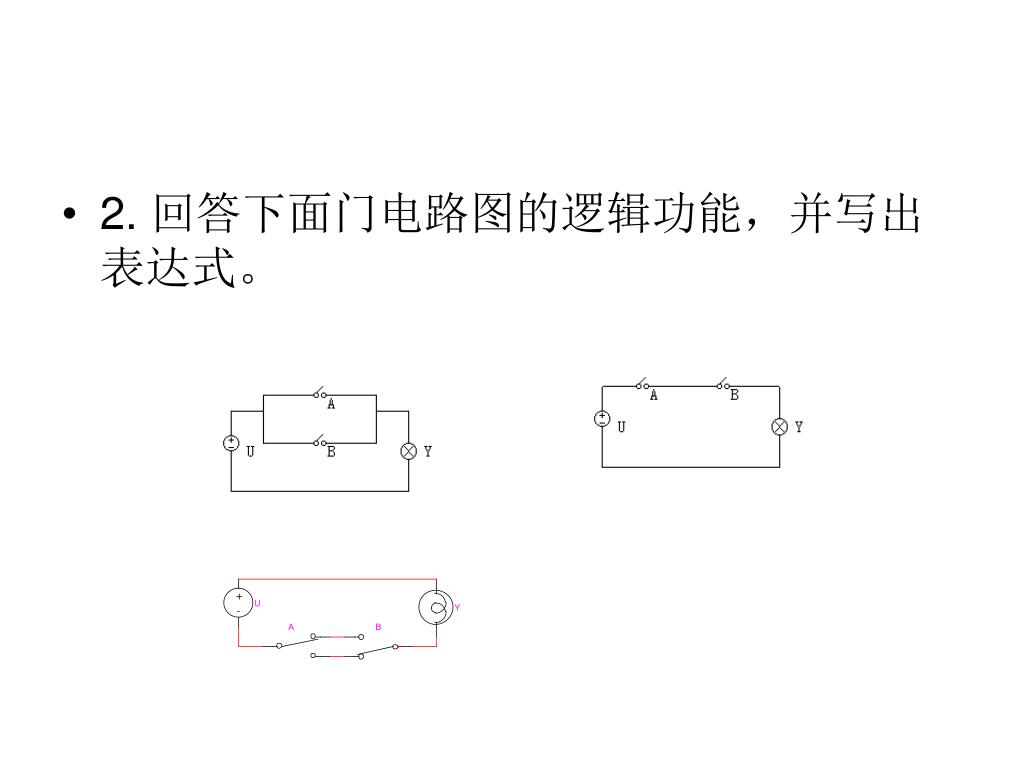

  5. 2. 回答下面门电路图的逻辑功能，并写出表达式。
