Presentation Transcript


6414705

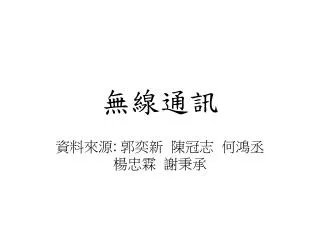

無線通訊

資料來源: 郭奕新 陳冠志 何鴻丞 楊忠霖 謝秉承


6414705

行動通訊

組員:郭奕新、陳冠志、何鴻丞、楊忠霖、謝秉承

  • 第一代行動通訊 AMPS

  • 第二代行動通訊 GSM & WAP

  • GPRS

  • 第三代行動通訊 3G


6414705

第一代行動通訊

第一代行動通訊

  • AMPS的出現:第一代成熟的行動電話系統,主要有三大系統,分別是美國所發展的AMPS (Advanced Mobile Phone System),英國的TACS(Total Access Communication System),以及北歐所設計的NMT450/900。

  • AMPS: 這些系統有一個共通點〝都是類比的FM系統〞。其中AMPS,它是1970年代由貝爾實驗室開發出的蜂巢式行動電話系統。它是屬於類比式系統,使用的是FDMA(Frequency Division Multiple Access)技術,利用不同的無線電波頻率來傳送不同的語音訊號,將在800 MHz頻段共約50 MHz的頻寬切割成416個上鏈(手機傳送到基地台的頻道)和416個下鏈(基地台傳送到手機的頻道),共832個語音頻道(channel)提供不同使用者的使用。

  • AMPS的沒落


6414705

第二代數位通訊

GSM (Global System for Mobile Communications)

  • GSM: GSM使用了分頻多重進接(FDMA)及分時多重進接(FDMA/TDMA)的技術,以提高系統的話務容量及效率。

  • GSM900/1800/1900 :以GSM900系統為例,基地台傳送到用戶行動台的下行頻段(Down link)為890~915MHz,而從用戶行動台送回給基地台的上行頻段(Up Link)為935~960MHz,其中每個頻段先利用分頻多工(FDMA)的方式切割成許多載波(Carrier Frequency),相鄰的兩載波頻率之間的間隔為200KHz,對於每個不同的載波頻率,又再透過分時多工(TDMA)的方式,將時間切割成八個時槽(Time Slot),其中每個時槽可以用來傳送一個用戶的語音訊號。


6414705

GSM網路架構


6414705

系統項目

系統形式

特 色

AMPS

(800MHz)

類比式

傳送範圍較廣,容易被盜拷(盜打),就是王八機。

GSM900

(900MHz)

數位式

傳送範圍較廣,但死角多,比較適合在空曠的山區使用。

GSM1800

(1800MHz)

數位式

傳送較窄,但穿透力較強,容易達到不易通訊的死角,且基地台較多,比較適合在人口密集的都會區使用。


6414705

WAP(Wireless Application Protocol)

WAP( Wireless Application Protocol )

WAP:將INTERNET和無線通訊技術加以延伸包括IP, URL, HTTP, HTML, TLS-SSL

WAP的未來


6414705

第2.5代數位通訊

  • GPRS:因為 GSM 網路的連線是以電路交換 ( Circuit-Switch ) 方式,而網際網路上的資料傳遞則以封包交換 ( Packet-Switch ) 的方式,不同的交換架構,導致彼此間的網路幾乎都是獨立運作,並不互相連接。GPRS 這種技術標準的制定與發展後,改變這兩種網路互相獨立的現況。GPRS ( General Packet Radio Service ) 這種服務是在現有的 GSM 網路上,加上幾個數據交換節點,因為數據交換節點具有處理封包的功能,所以使得 GSM 網路能夠和網際網路互相連接,GSM 網路無線傳輸的便利與網際網路資訊的豐富都能彼此共享。

  • GPRS在手機上的應用:(1)手機和基地台間的傳輸速率大幅提高; (2)GPRS 手機隨時都和基地台相連線


6414705

GPRS的網路架構


6414705

內 容

估 計 用 量(以 KByte 計 算)

收 費

一 個 500 個 英 文 字 母 電 郵

0.6

$0.06

聯 交 所 即 時 股 票 報 價 圖 表

1.4

$0.11

蘋 果 新 聞 一 則

1.8

$0.17

GPRS 用 量 收 費 參 考 表

備 註 : 1. 內 容 數 據 量 是 以 WAP 內 容 作 計 算 。 2. 收 費 以 $198 / 2 Megabyte GPRS 月 費 計 算 3. 1 Byte = 8 Bit, 1 Kilobyte (KB) = 1024 Byte, 1 Megabyte (MB) = 1024 KB


6414705

第三代行動通訊技術

  • 3G是什麼:使用新型的行動設備來擷取廣泛的新興服務,包括最基本的行動語音服務到高速行動上網(如語音、數據和影像)等。

  • 第三代行動通訊技術:第三代行動網路的核心技術是封包 IP ( 網際網路協定 ) 技術,可讓我們持續上線,隨時連結。電子郵件也可立即下載到我們的手機。


6414705

Aspects

Second-generation Systems

Thrid-generation Systems(IMT-2000)

數位技術

調變、語音、編碼等都使用數位技術

增加數位技術的使用,包括可編程序的無線電(programmable radios)

不同操作環境的公共性

為特定的環境做最佳化

將多操作環境的無線電介面做最大的公共性和最佳化

頻帶

使用多個頻帶,例:800MHz、900MHz、1.5GHz和1.8GHz

不論地上或衛星的部分都使用全球共同的頻帶,已由WARC-92及WRC-95做決定

數據服務

小於32Kbps的速率

不論是線路或封包交換式的,都有高傳輸速率的能力,都能提供多媒體的服務

漫遊

只能在特定的地方

全球的漫遊

技術

頻譜的效率、全體的費用及彈性受限於系統的設計

頻譜的效率、全體的費用及彈性,將因將 來2000年技術的提昇有很大的改善

第二、三代行動通訊之比較


6414705

資料來源

  • http://taiwan.cnet.com

  • http://www.ericsson.com.tw/

  • http://ceiba3.cc.ntu.edu.tw/course/d14395/st_luc.htm

  • http://content.edu.tw/~nii/32aa.htm#32aa

  • http://www.vit.edu.tw/~b8903004/CDMA.htm

  • http://www.csl1010.com/personal_ch/whatishot/wh_nep_gp.jsp
