UNIVERSITÉ MOHAMED PREMIER FACULTE DES SCIENCES OUJDA

1. UNIVERSITÉ MOHAMED PREMIERFACULTE DES SCIENCESOUJDA Simulation de la distribution de la dose par≪ GATE ≫ pour des traitement par curiethérapie impliquant la source d’iode 125 Samir DIDI (didisamir@gmail.com) Laboratoire de Physique de la Matière et Rayonnement

2. Introduction La curiethérapie les tumeurs matériel radioactif 1901 Radium • Iridium 192 • Césium 137 • Cobalt 60 • Iode 125 • ……. CNRST, June 6-15, 2011 - Rabat EumedGridSchool

3. La plate-forme de simulation Monte-Carlo GATE GATE est un outil de simulation dédié aux applications de la physique médicale qui repose sur la boîte à outils générique GEANT4 développée à l’origine pour la physique des hautes énergies. GATE est élaborée pour répondre dans un premier temps aux besoins spécifiques de la communauté scientifique dans le domaine des applications SPECT/PET. Son champ d’application peut aussi s’étendre à des applications en radiothérapie-curiethérapie. CNRST, June 6-15, 2011 - Rabat EumedGridSchool

4. Les caractéristiques de GATE • GATE hérite de ses différentes caractéristiques: • Description et modélisation des géométries complexes. • Génération et suivi des particules. • Outils de visualisation des différents volumes modélisés et des trajectoires des particules. CNRST, June 6-15, 2011 - Rabat EumedGridSchool

5. Les logiciels associés a GATE • Librairie CLHEP (Classe Library for High Energy Physics) écrite pour la physique des hautes énergies. • GEANT4: GEANT4 (GEometry ANd Tracking) : standard en physique des hautes énergies. • ROOT: ROOT (Object-Oriented Data Analysis Framework) : traitement des données. • G++ : compilateur. CNRST, June 6-15, 2011 - Rabat EumedGridSchool

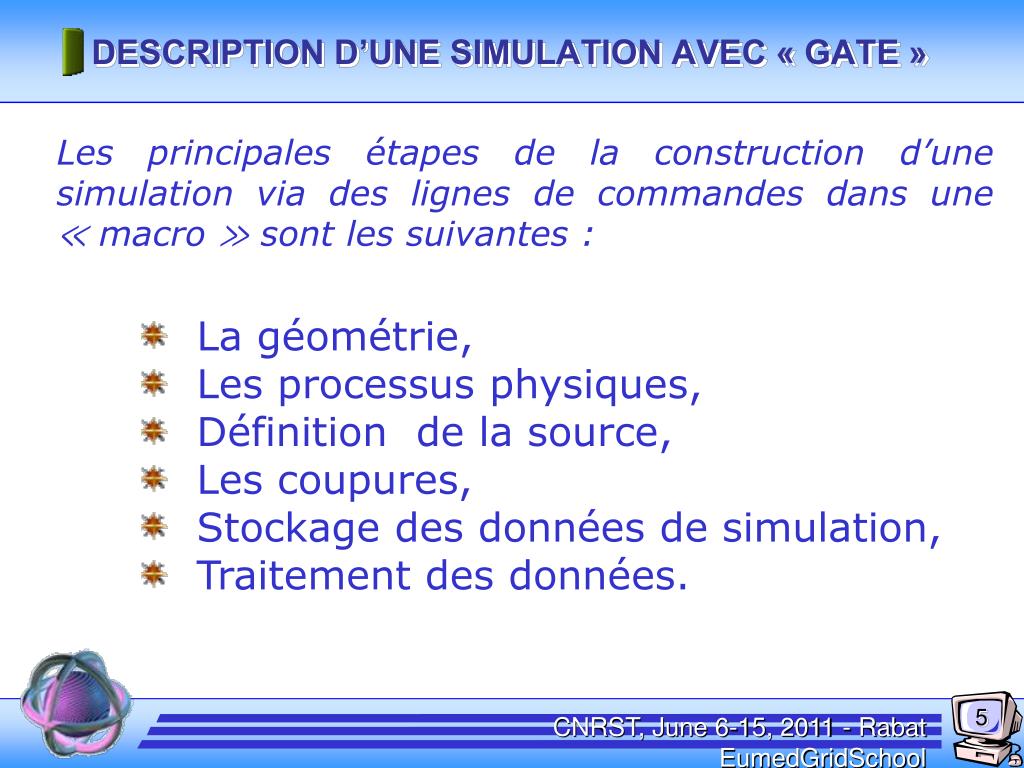

6. DESCRIPTION D’UNE SIMULATION AVEC « GATE » Les principales étapes de la construction d’une simulation via des lignes de commandes dans une ≪ macro ≫ sont les suivantes : • La géométrie, • Les processus physiques, • Définition de la source, • Les coupures, • Stockage des données de simulation, • Traitement des données. CNRST, June 6-15, 2011 - Rabat EumedGridSchool

7. Conditions de Simulation • Raies énergétiques simulées: • Coupures : X-ray : 5 keV • δ-ray : 1 keV • e- : 0,01 mm CNRST, June 6-15, 2011 - Rabat EumedGridSchool

8. FICHIER MACRO …….. /gate/geometry/setMaterialDatabase /home/local1/GateMaterials.db.old #===================================================== # SOURCE #===================================================== /gate/source/addSource iode /gate/source/iode/setActivity 599256. Bq /gate/source/iode/gps/particle gamma /gate/source/iode/gps/energy 27.202 keV /gate/source/iode/gps/energytype Mono ……… #===================================================== # SCANNER #===================================================== /gate/world/daughters/name scanner /gate/world/daughters/insert box /gate/scanner/geometry/setXLength 5000. mm /gate/scanner/geometry/setYLength 5000. mm /gate/scanner/geometry/setZLength 5000. mm /gate/scanner/setMaterial Air /gate/scanner/vis/forceWireframe ………… #===================================================== # EMISSION TIME #===================================================== /gate/application/setTimeStart 0. s /gate/application/setTimeStop 1. s ……… Program.mac CNRST, June 6-15, 2011 - Rabat EumedGridSchool

9. Visualisation OpenGL du modèle 6711 d’Amersham modélisé avec « GATE » Les données brutes dans le fichier de sortie « ROOT » rayonnements émet au cour de la simulation CNRST, June 6-15, 2011 - Rabat EumedGridSchool

10. Thank you for your attention MERCI DE VOTRE ATTENTION GRACIAS POR TU ATTENCION CNRST, June 6-15, 2011 - Rabat EumedGridSchool
