Presentation Transcript


Lyc e elkhawarizmi de safi reseau informatique

Les processeurs

Lycée ELKHAWARIZMI De SAFI

RESEAU INFORMATIQUE

ANNÉE SCOLAIRE

2012-2013

Réalisé par :

ZOHAIR KAHLAOUI

OUADIÎ FEKAK

Mohammed hairch

Encadré par : MR TANARI

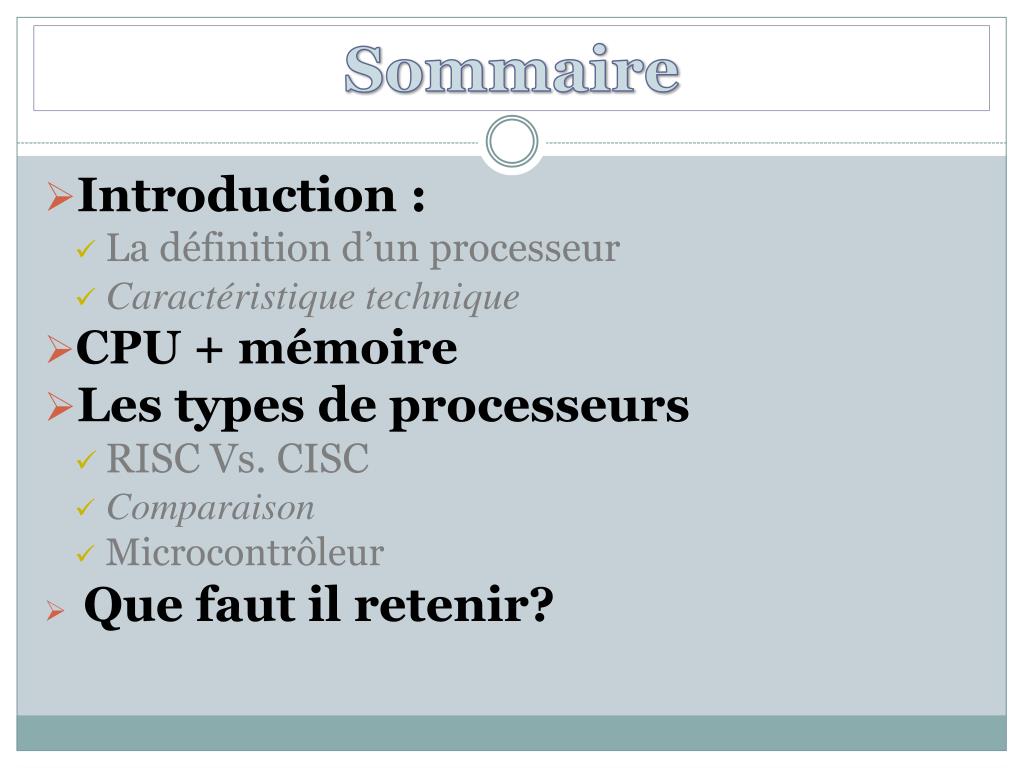

Sommaire

Sommaire

  • Introduction :

    • La définition d’un processeur

    • Caractéristique technique

  • CPU + mémoire

  • Les types de processeurs

    • RISC Vs. CISC

    • Comparaison

    • Microcontrôleur

  • Que faut il retenir?


La d finition d un processeur

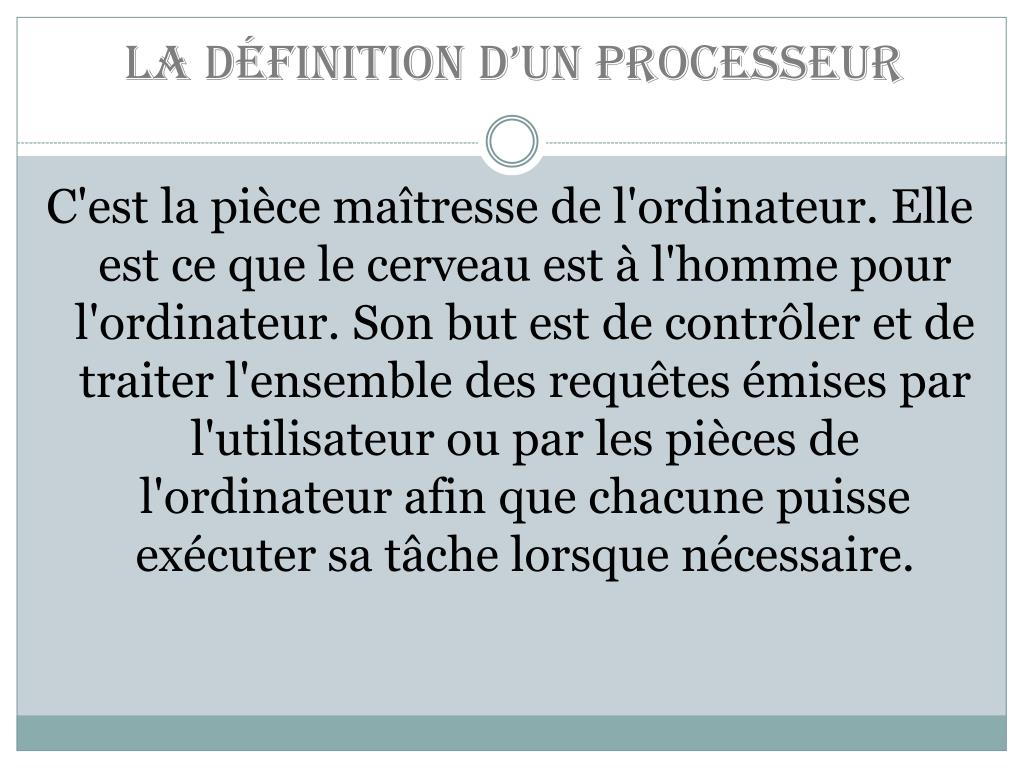

La définition d’un processeur

C'est la pièce maîtresse de l'ordinateur. Elle est ce que le cerveau est à l'homme pour l'ordinateur. Son but est de contrôler et de traiter l'ensemble des requêtes émises par l'utilisateur ou par les pièces de l'ordinateur afin que chacune puisse exécuter sa tâche lorsque nécessaire.


Caract ristique technique

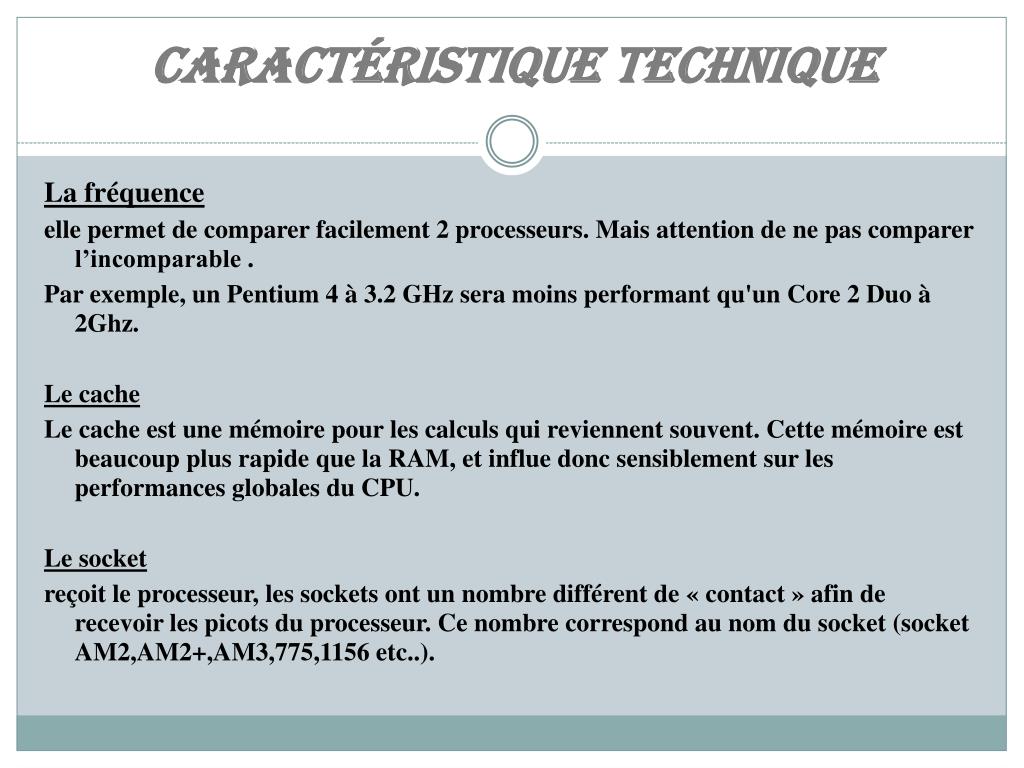

Caractéristique technique

La fréquence

elle permet de comparer facilement 2 processeurs. Mais attention de ne pas comparer l’incomparable .

Par exemple, un Pentium 4 à 3.2 GHz sera moins performant qu'un Core 2 Duo à 2Ghz.

Le cache

Le cache est une mémoire pour les calculs qui reviennent souvent. Cette mémoire est beaucoup plus rapide que la RAM, et influe donc sensiblement sur les performances globales du CPU.

Le socket

reçoit le processeur, les sockets ont un nombre différent de « contact » afin de recevoir les picots du processeur. Ce nombre correspond au nom du socket (socket AM2,AM2+,AM3,775,1156 etc..).


Cpu m moire

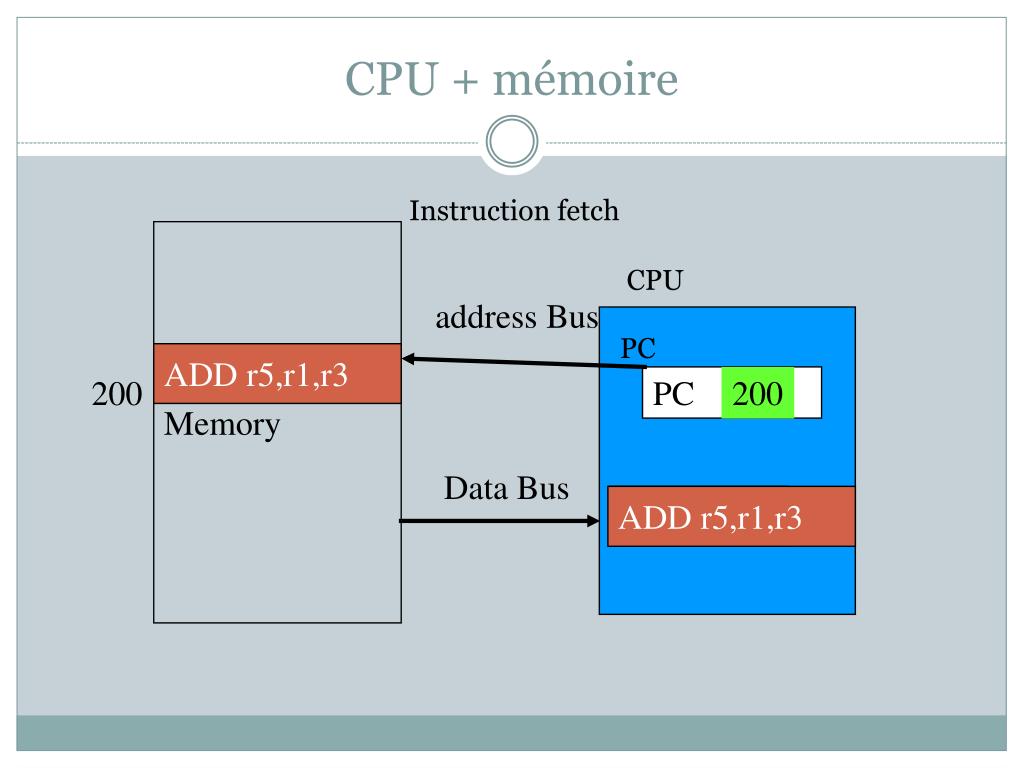

CPU + mémoire

Instruction fetch

Memory

CPU

address Bus

PC

ADD r5,r1,r3

200

PC

200

Data Bus

ADD r5,r1,r3

IR

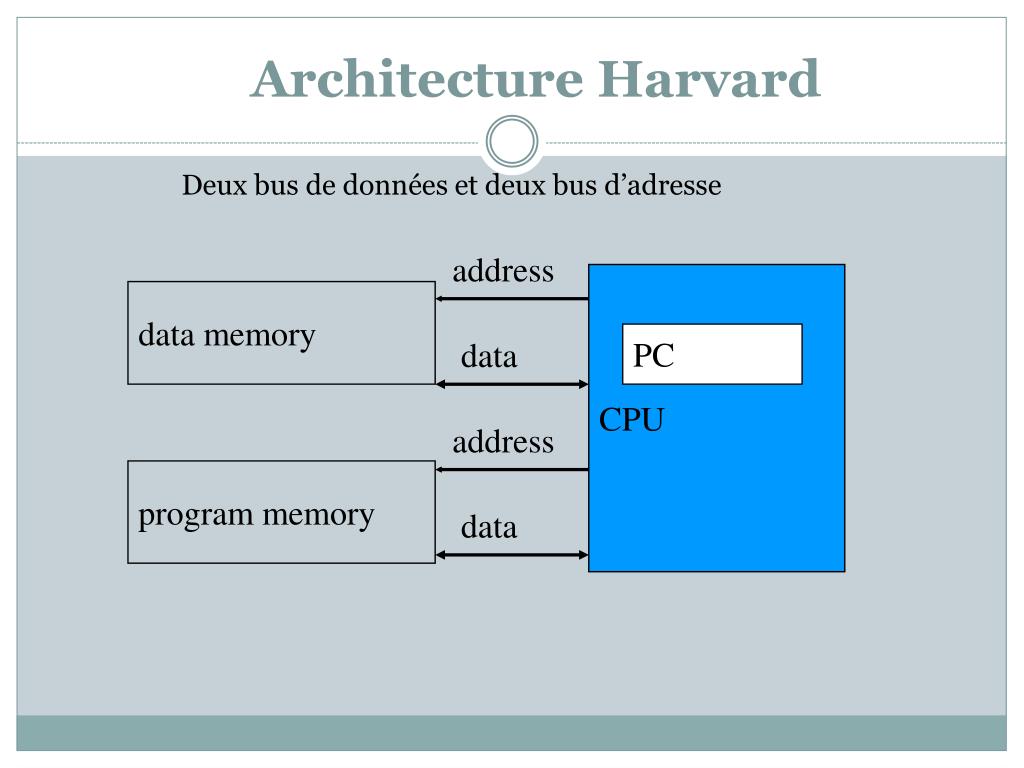

Architecture harvard

Architecture Harvard

Deux bus de données et deux bus d’adresse

address

CPU

data memory

PC

data

address

program memory

data


Risc vs cisc

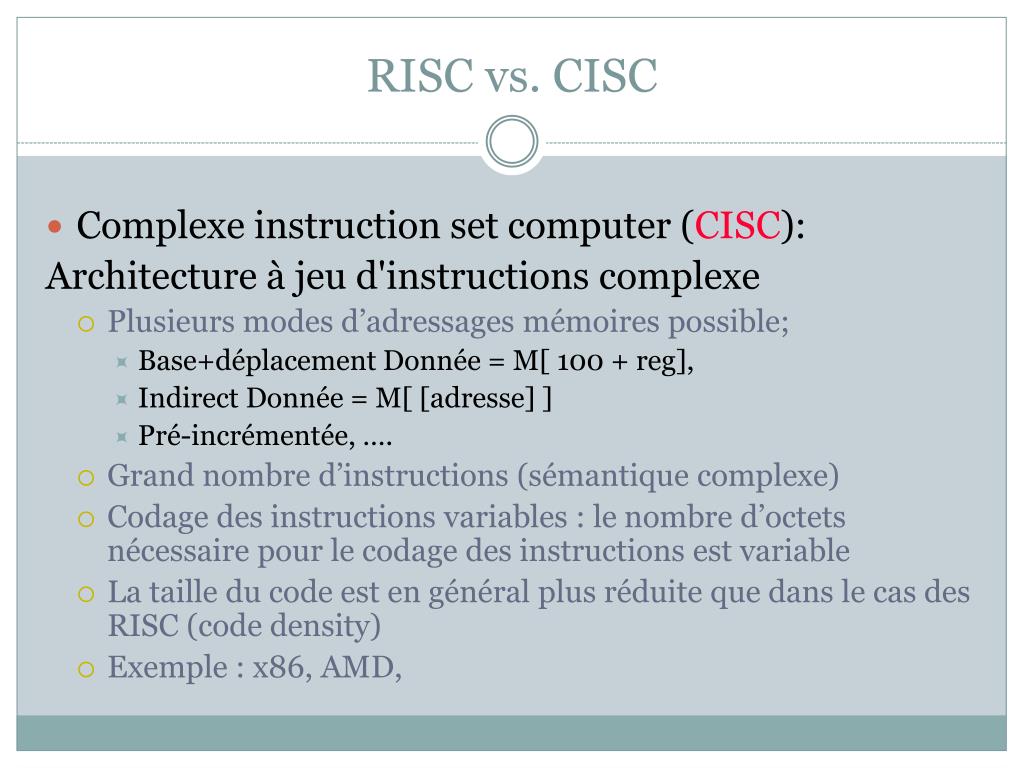

RISC vs. CISC

  • Complexe instruction set computer (CISC):

    Architecture à jeu d'instructions complexe

    • Plusieurs modes d’adressages mémoires possible;

      • Base+déplacement Donnée = M[ 100 + reg],

      • Indirect Donnée = M[ [adresse] ]

      • Pré-incrémentée, ….

    • Grand nombre d’instructions (sémantique complexe)

    • Codage des instructions variables : le nombre d’octets nécessaire pour le codage des instructions est variable

    • La taille du code est en général plus réduite que dans le cas des RISC (code density)

    • Exemple : x86, AMD,


Risc vs cisc suite

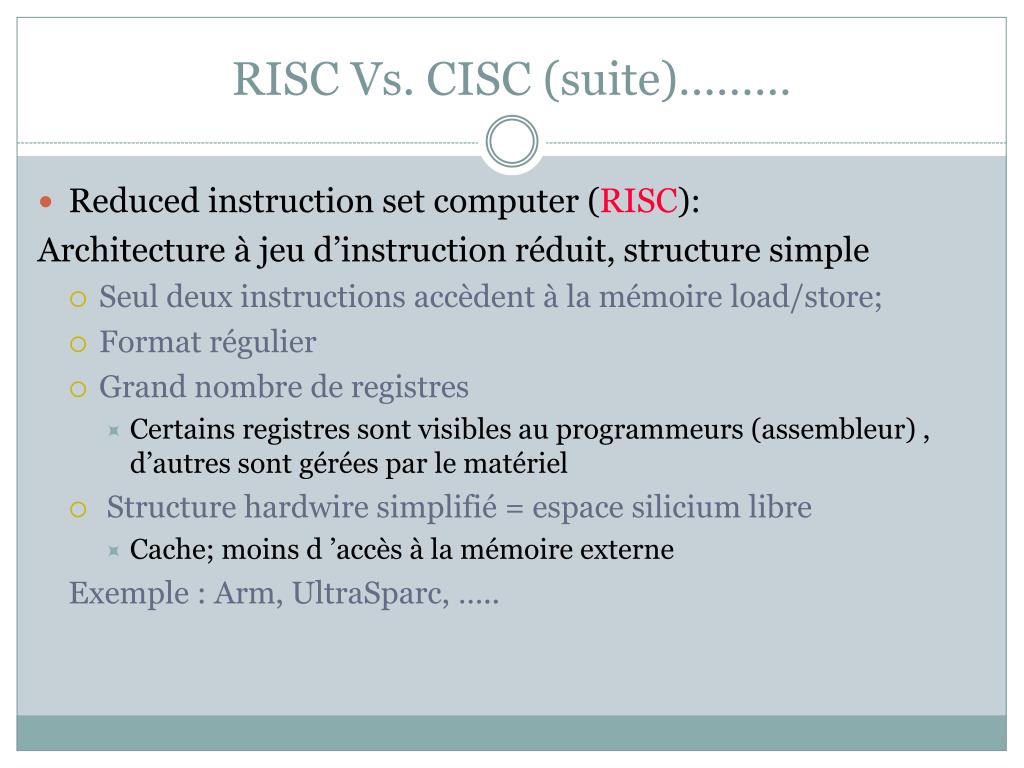

RISC Vs. CISC (suite)………

  • Reduced instruction set computer (RISC):

    Architecture à jeu d’instruction réduit, structure simple

    • Seul deux instructions accèdent à la mémoire load/store;

    • Format régulier

    • Grand nombre de registres

      • Certains registres sont visibles au programmeurs (assembleur) , d’autres sont gérées par le matériel

    • Structure hardwire simplifié = espace silicium libre

      • Cache; moins d ’accès à la mémoire externe

        Exemple : Arm, UltraSparc, …..


Comparaison

Comparaison

Cette comparaison va porter sur 2 processeur :

Intel core i3-2100 de socket LGA 1155

et

AMD Phenom II X4 955 de socket AM3


Comparaison suite

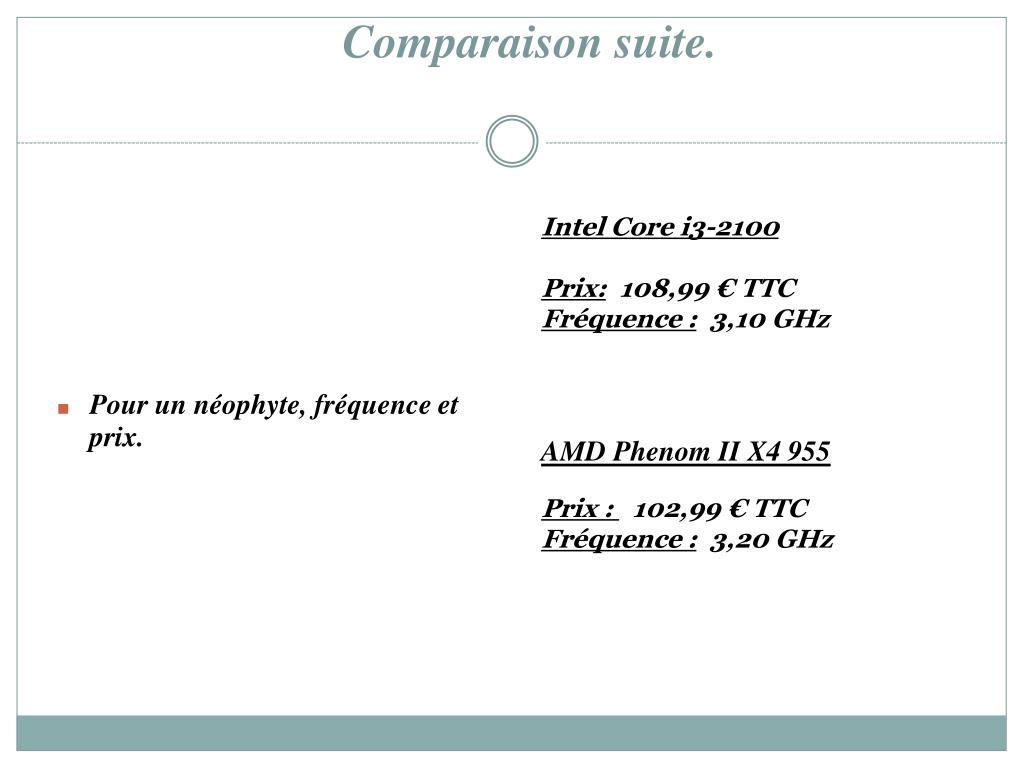

Comparaison suite.

  • Pour un néophyte, fréquence et prix.

Intel Core i3-2100

Prix: 108,99 € TTC

Fréquence : 3,10 GHz

AMD Phenom II X4 955

Prix : 102,99 € TTC

Fréquence : 3,20 GHz


Comparaison suite1

Comparaison suite

  • Pour un utilisateur avancé

  • Fréquence

  • Prix

  • Nombre de cœur

  • Socket

  • Compatible carte mère

  • Valeur de dissipation.

  • Test graphique

  • Intel Core i3-2100

  • Fréquence : 3,10 GHz

  • Prix : 108,99 € TTC

  • Nombre de cœur : 2 coeurs

  • Socket : 1155

  • Compatible carte mère :socket 1155

  • Valeur de dissipation. : 65W

  • AMD Phenom II X4 955

  • Fréquence : 3,20 GHz

  • Prix : 102,99 € TTC

  • Nombre de cœur : 4 coeurs

  • Socket : AM3

  • Compatible carte mère :AM2+ AM3

  • Valeur de dissipation. : 125W


Micro controleur

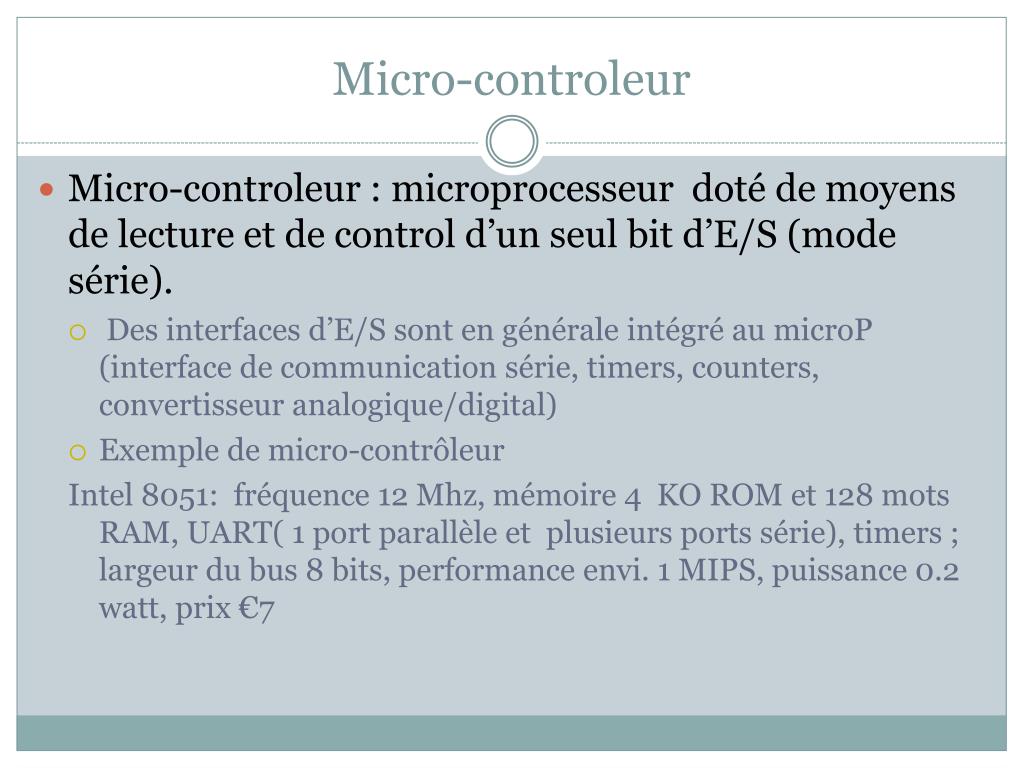

Micro-controleur

  • Micro-controleur : microprocesseur doté de moyens de lecture et de control d’un seul bit d’E/S (mode série).

    • Des interfaces d’E/S sont en générale intégré au microP (interface de communication série, timers, counters, convertisseur analogique/digital)

    • Exemple de micro-contrôleur

      Intel 8051: fréquence 12 Mhz, mémoire 4 KO ROM et 128 mots RAM, UART( 1 port parallèle et plusieurs ports série), timers ; largeur du bus 8 bits, performance envi. 1 MIPS, puissance 0.2 watt, prix €7


Exemple de micro contr leur

Exemple de micro-contrôleur


Que faut il retenir

Que faut il retenir?

  • Unité programmable dans un Sys embarq intéressante, coût, rapidité,…

  • Neumann vs. Harvard

  • Le jeu d’instru (binaire) n’est peut être pas le vrai jeu d’instr: celui qui est exécuté (compilation dynamique) exemple Crusoévoire JIT dans JAVA.

  • ASIC

  • ASIP :

    • DSP

    • Micro-contrôleur

  • Core de processeur, approche IP

  • Vers des architectures multi-cores pour sustèmes embarqués ex PS3.


Lyc e elkhawarizmi de safi reseau informatique

Merci

De votre attention

Merci de votre

attention
