第7章 光

光的折射及透鏡

7-3

◎光的折射

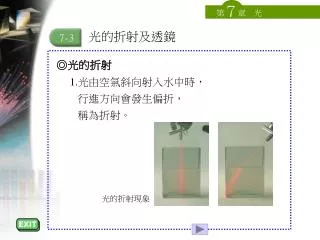

1.光由空氣斜向射入水中時,

行進方向會發生偏折,

稱為折射。

光的折射現象


3758621

第7章 光

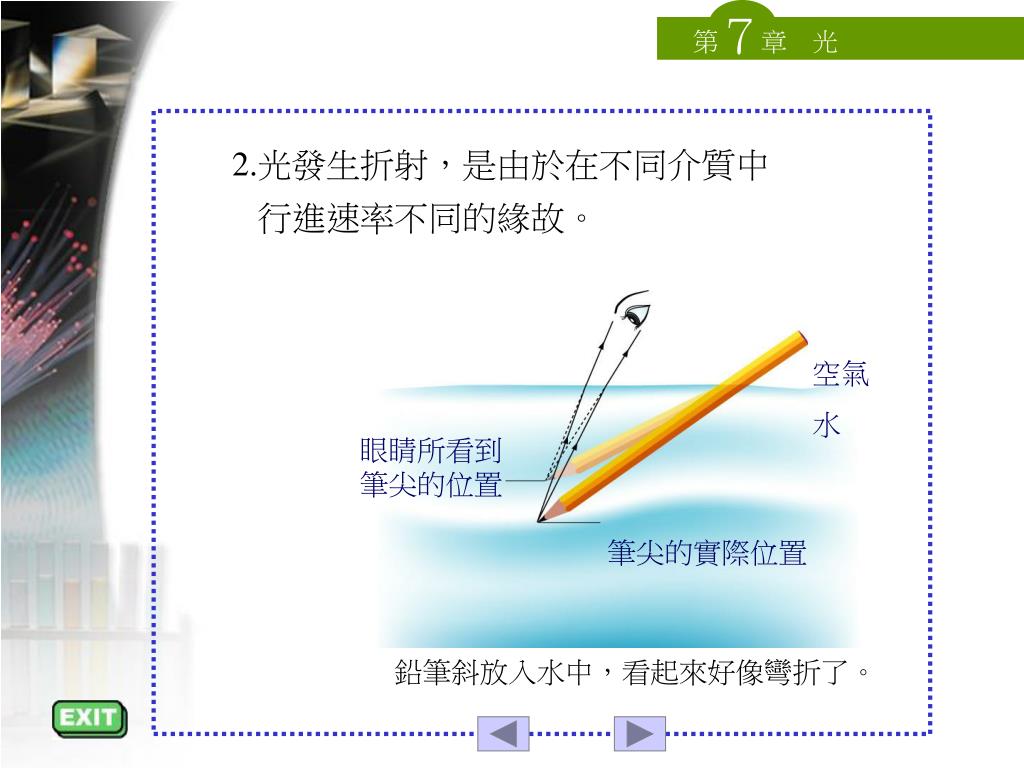

2.光發生折射,是由於在不同介質中

行進速率不同的緣故。

空氣

眼睛所看到 筆尖的位置

筆尖的實際位置

鉛筆斜放入水中,看起來好像彎折了。


3758621

第7章 光

3.光從空氣中傳入水中,在交界面

會發生折射。

入射線

入射角

空氣

折射角

折射線

法線


3758621

第7章 光

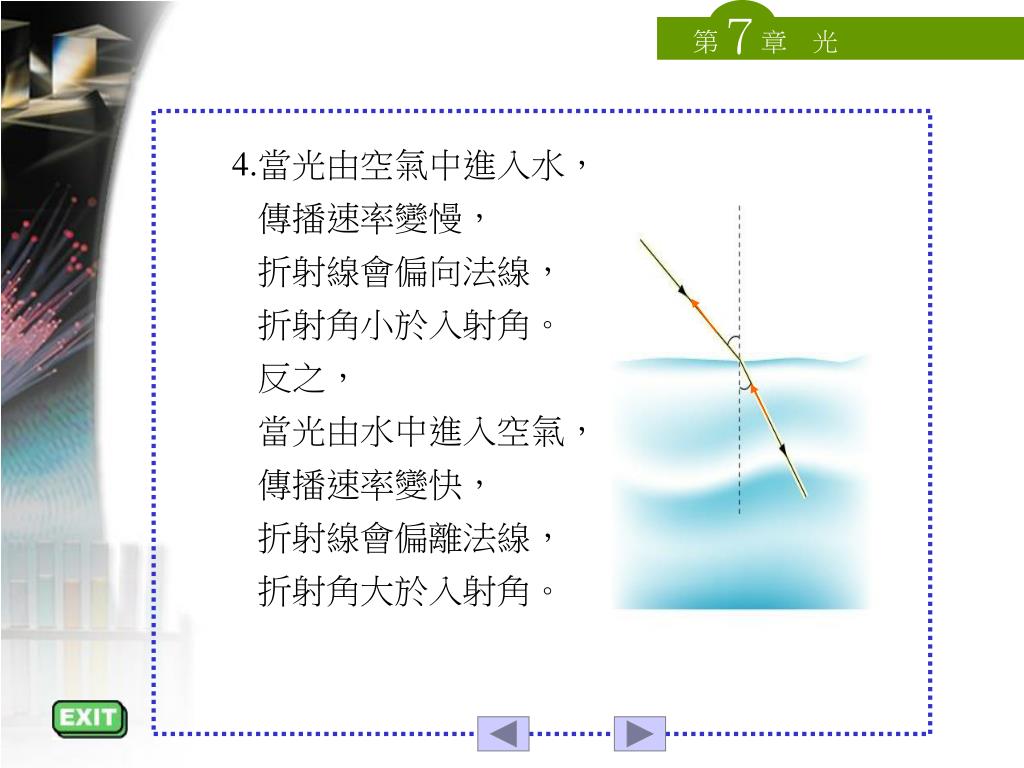

4.當光由空氣中進入水,

傳播速率變慢,

折射線會偏向法線,

折射角小於入射角。

反之,

當光由水中進入空氣,

傳播速率變快,

折射線會偏離法線,

折射角大於入射角。


3758621

第7章 光

◎三稜鏡

1.三稜鏡各面均為平面。

2.光由空氣中射入三稜鏡一面,

而從稜鏡另一面穿出時發生兩次折射。

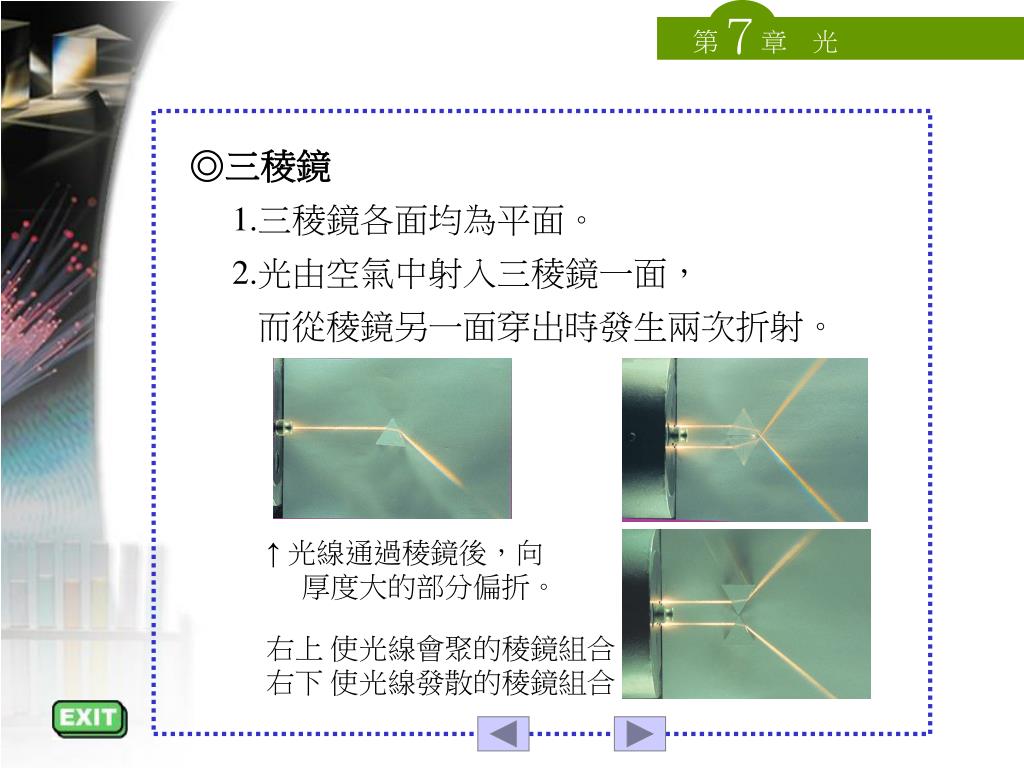

↑光線通過稜鏡後,向

厚度大的部分偏折。

右上 使光線會聚的稜鏡組合

右下 使光線發散的稜鏡組合


3758621

第7章 光

◎透鏡

1.透鏡通常由透明材質所製成,

具光滑的表面,

形狀一般為球面。

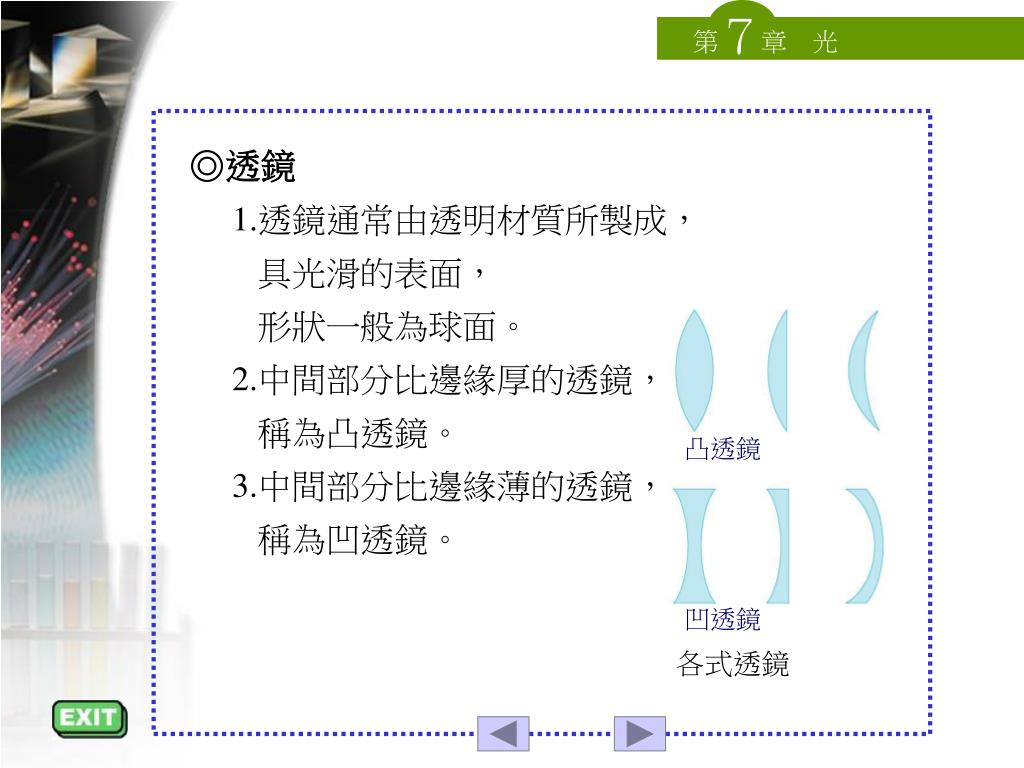

2.中間部分比邊緣厚的透鏡,

稱為凸透鏡。

3.中間部分比邊緣薄的透鏡,

稱為凹透鏡。

凸透鏡

凹透鏡

各式透鏡


3758621

第7章 光

4.經過透鏡中心(O點)且與透鏡鏡面垂直

的直線,稱為主軸。

5.沿折射光線方向正向或反向延伸,相交於

主軸上的點,稱為焦點。

6.從焦點至透鏡中心的直線距離,稱為焦距。

焦距

焦距

O

O

主軸

主軸

焦點

焦點

透鏡的折射作用


3758621

第7章 光

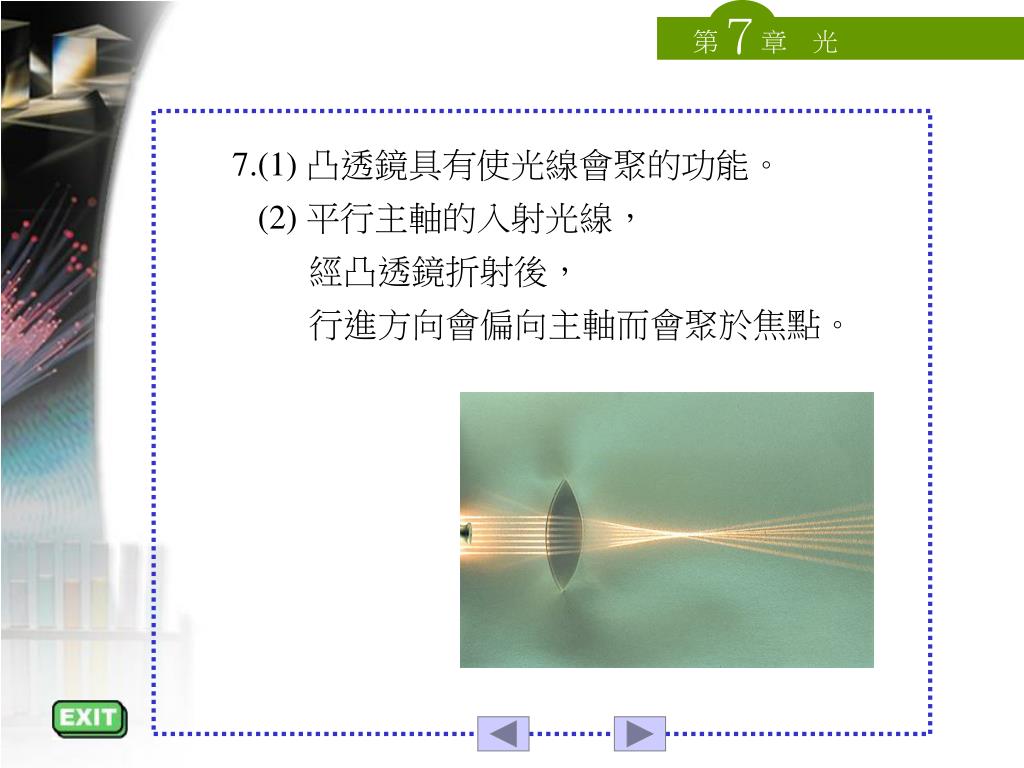

7.(1) 凸透鏡具有使光線會聚的功能。

(2) 平行主軸的入射光線,

經凸透鏡折射後,

行進方向會偏向主軸而會聚於焦點。


3758621

第7章 光

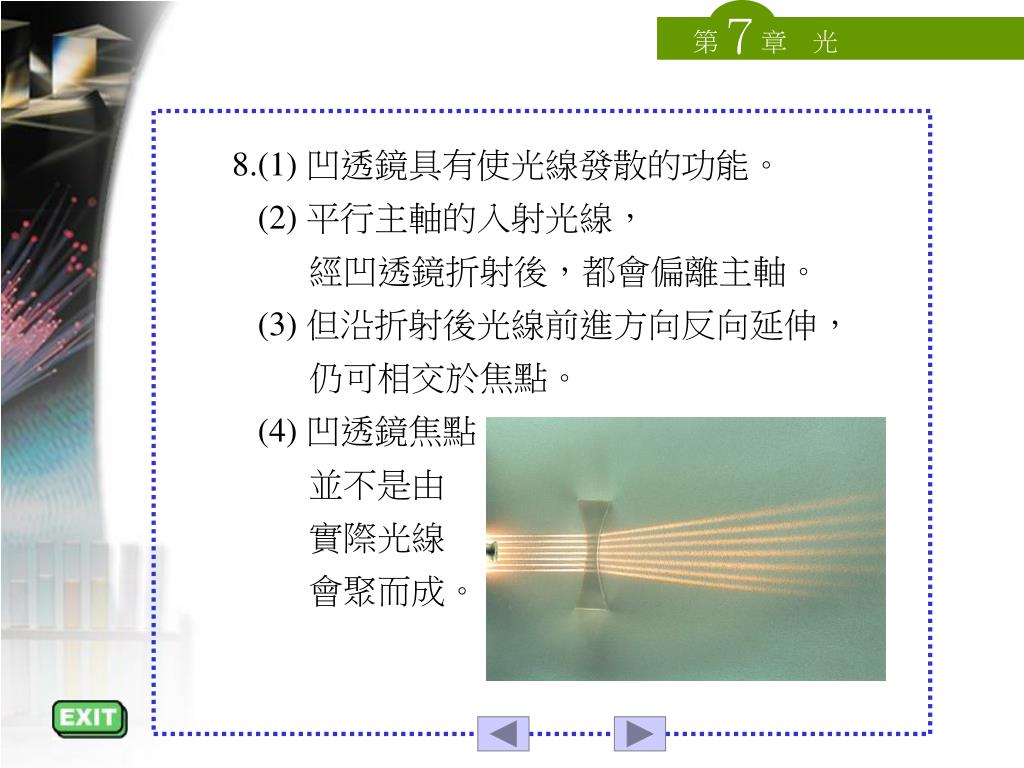

8.(1) 凹透鏡具有使光線發散的功能。

(2) 平行主軸的入射光線,

經凹透鏡折射後,都會偏離主軸。

(3) 但沿折射後光線前進方向反向延伸,

仍可相交於焦點。

(4) 凹透鏡焦點

並不是由

實際光線

會聚而成。


3758621

第7章 光

◎成像

1.經透鏡折射後,可在紙屏上成像者,

稱為實像。

2.不能在紙屏上成像,但可透過眼睛觀察到

成像的,稱為虛像。

凸透鏡的虛像

物體

虛像

凹透鏡的虛像

虛像

物體
