認識標準零件與常用零件 及其表示法

認識標準零件與常用零件 及其表示法. 大綱. 標準零件與常用零件 螺栓與螺帽 有頭螺釘 墊圈 扣環 鍵 銷 齒輪 軸承. 標準零件與常用零件. 標準零件與常用零件. 依照公認標準製成的一種機械裝置，用以固定二個以上的機件於正確的相關位置。如螺栓、螺釘、螺帽、螺樁、墊圈、銷、鍵、扣環或鉚釘等標準規格機件，稱為 標準結件 。. 標準零件與常用零件. 機械上屬於永久性結合者，常用鉚釘、熔接或黏接等方式處理；若機械需要裝配或分解維修的可能者，常使用 螺栓、螺帽、銷、鍵、扣環 等零件，其 結構與尺度為標準化 ，故稱為標準零件。. 標準零件. 標準零件與常用零件.

traugott-nigel
Download Presentation

認識標準零件與常用零件 及其表示法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 認識標準零件與常用零件及其表示法

  2. 大綱 • 標準零件與常用零件 • 螺栓與螺帽 • 有頭螺釘 • 墊圈 • 扣環 • 鍵 • 銷 • 齒輪 • 軸承

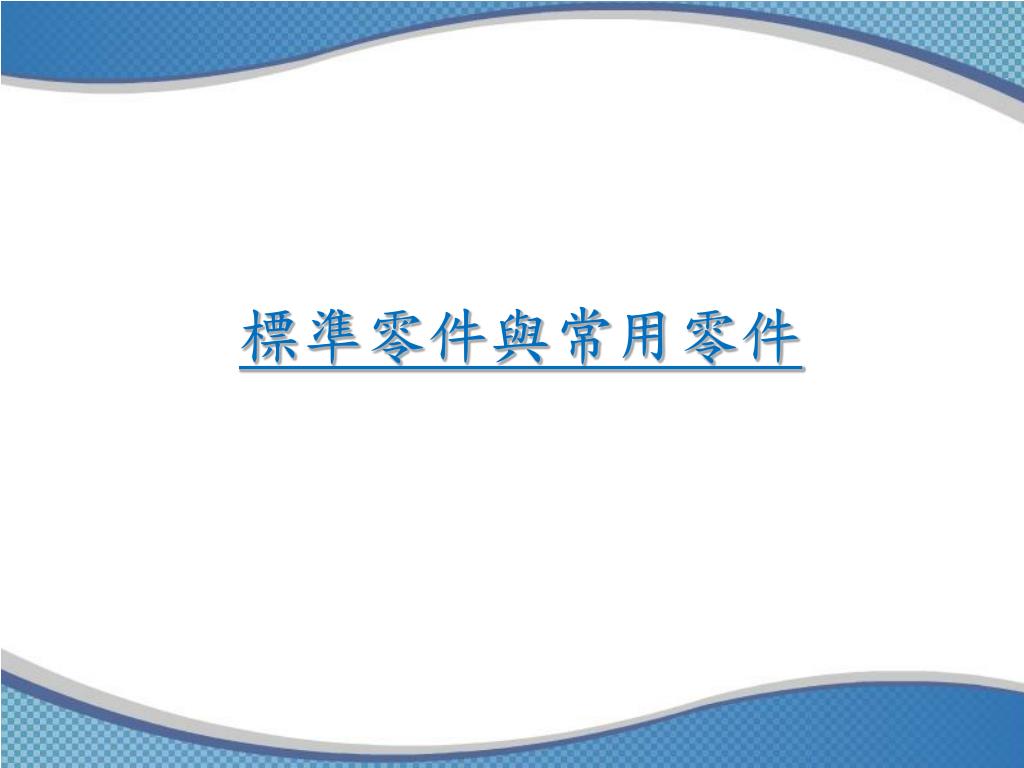

  3. 標準零件與常用零件

  4. 標準零件與常用零件 • 依照公認標準製成的一種機械裝置，用以固定二個以上的機件於正確的相關位置。如螺栓、螺釘、螺帽、螺樁、墊圈、銷、鍵、扣環或鉚釘等標準規格機件，稱為標準結件。

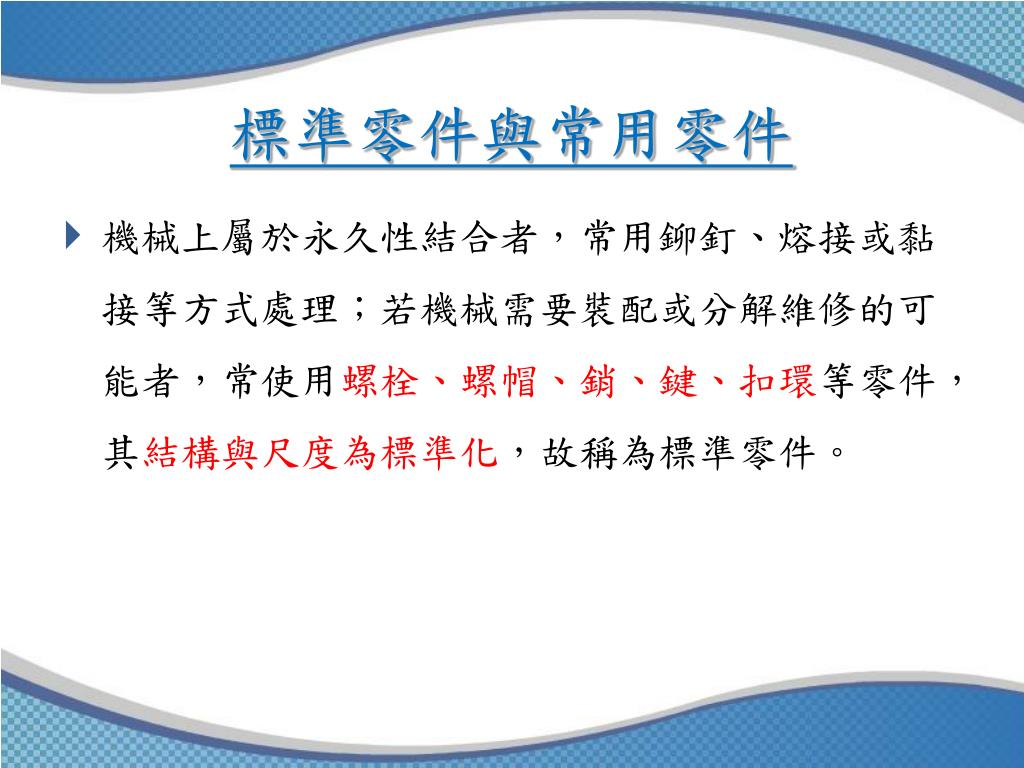

  5. 標準零件與常用零件 • 機械上屬於永久性結合者，常用鉚釘、熔接或黏接等方式處理；若機械需要裝配或分解維修的可能者，常使用螺栓、螺帽、銷、鍵、扣環等零件，其結構與尺度為標準化，故稱為標準零件。

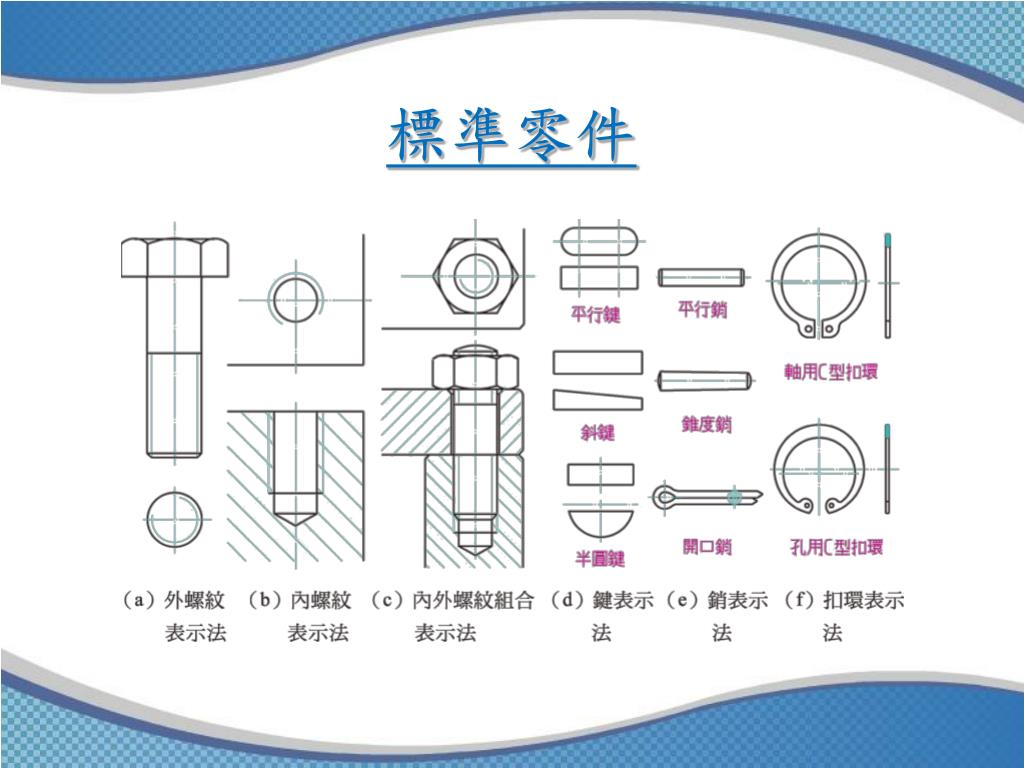

  6. 標準零件

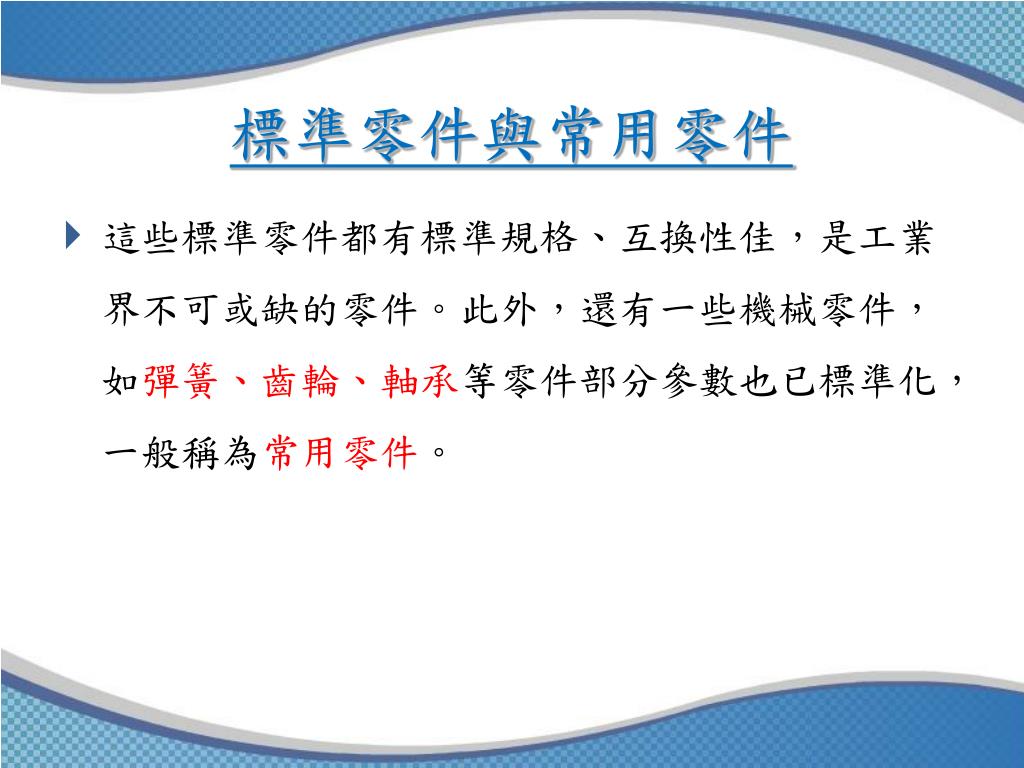

  7. 標準零件與常用零件 • 這些標準零件都有標準規格、互換性佳，是工業界不可或缺的零件。此外，還有一些機械零件，如彈簧、齒輪、軸承等零件部分參數也已標準化，一般稱為常用零件。

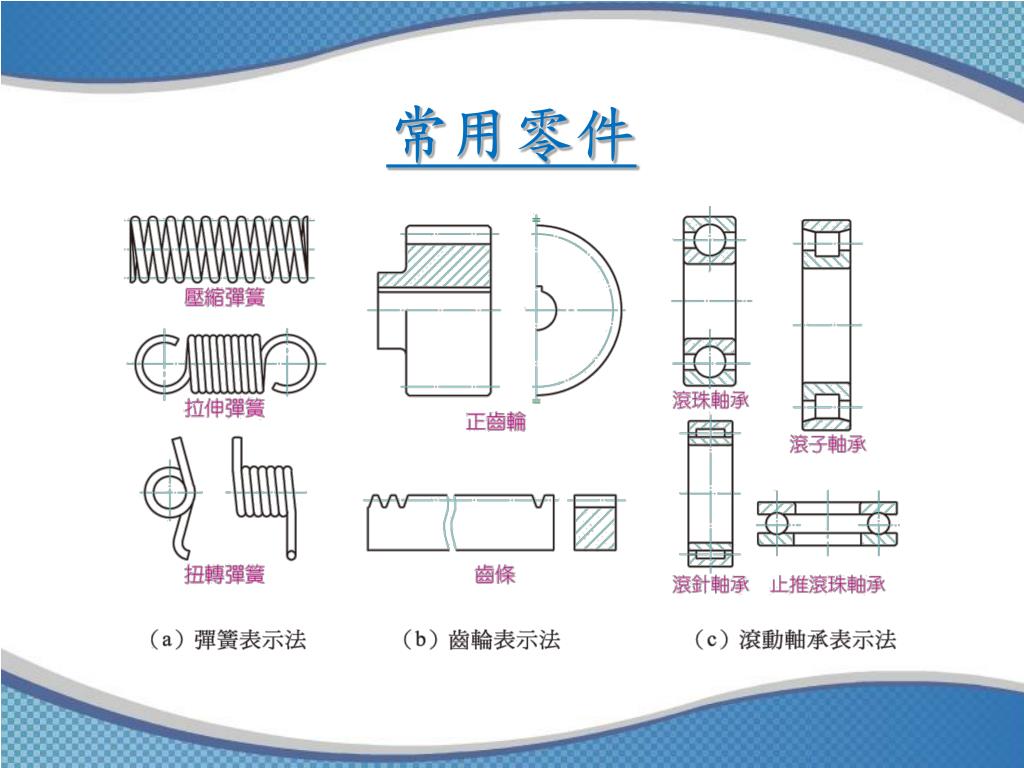

  8. 常用零件

  9. 習用表示法 • 標準零件通常僅將零件名稱、規格、數量、材質及其熱處理或購置等規定予以填寫零件表中，不需單獨畫零件圖。

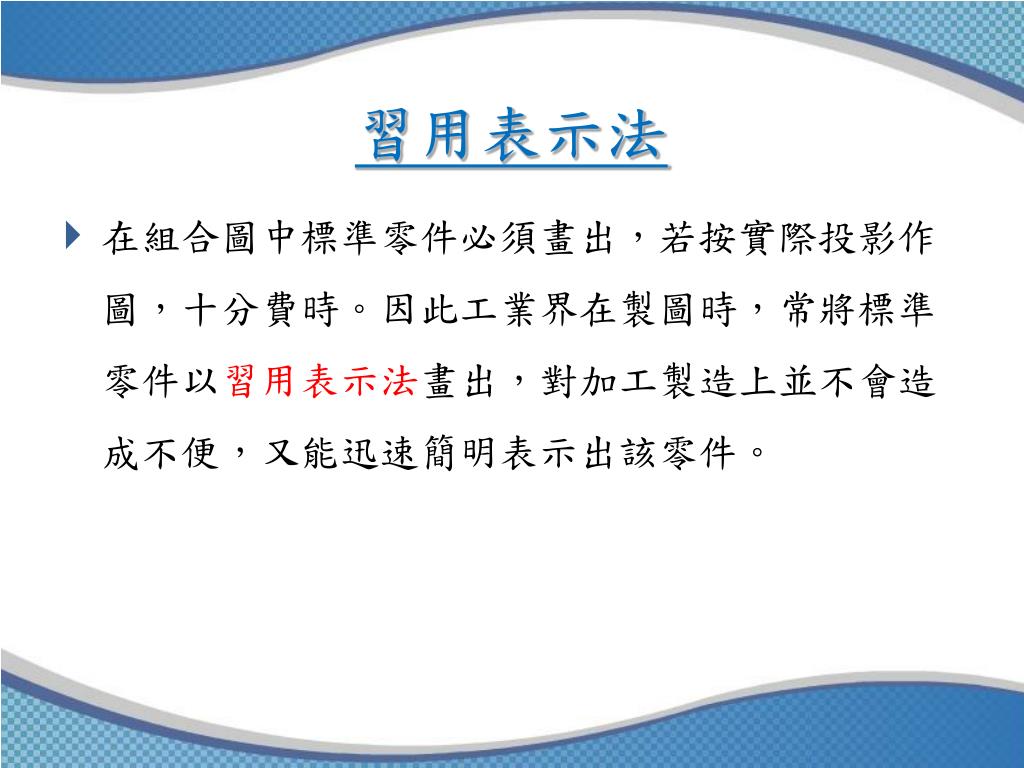

  10. 習用表示法 • 在組合圖中標準零件必須畫出，若按實際投影作圖，十分費時。因此工業界在製圖時，常將標準零件以習用表示法畫出，對加工製造上並不會造成不便，又能迅速簡明表示出該零件。

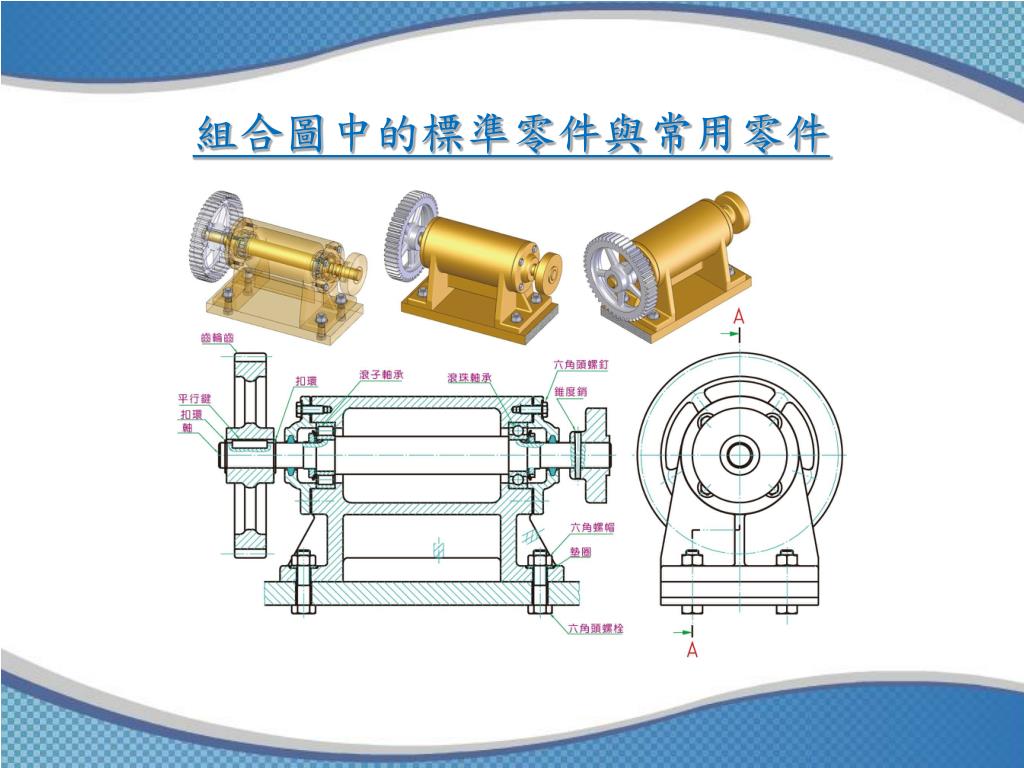

  11. 組合圖中的標準零件與常用零件

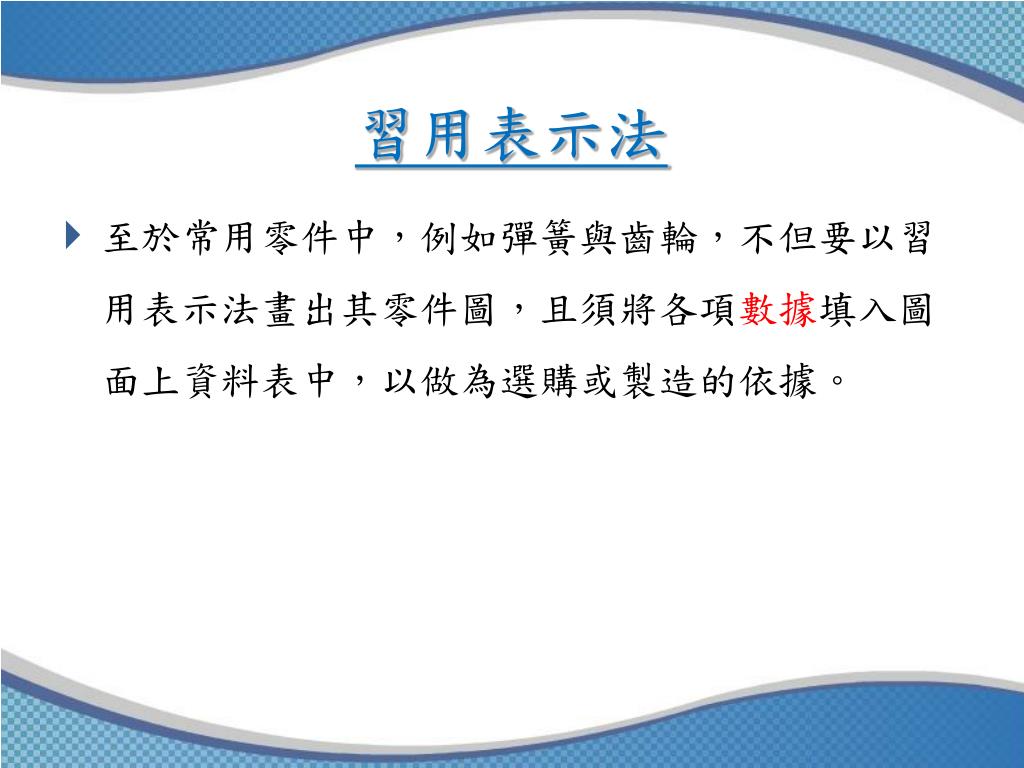

  12. 習用表示法 • 至於常用零件中，例如彈簧與齒輪，不但要以習用表示法畫出其零件圖，且須將各項數據填入圖面上資料表中，以做為選購或製造的依據。

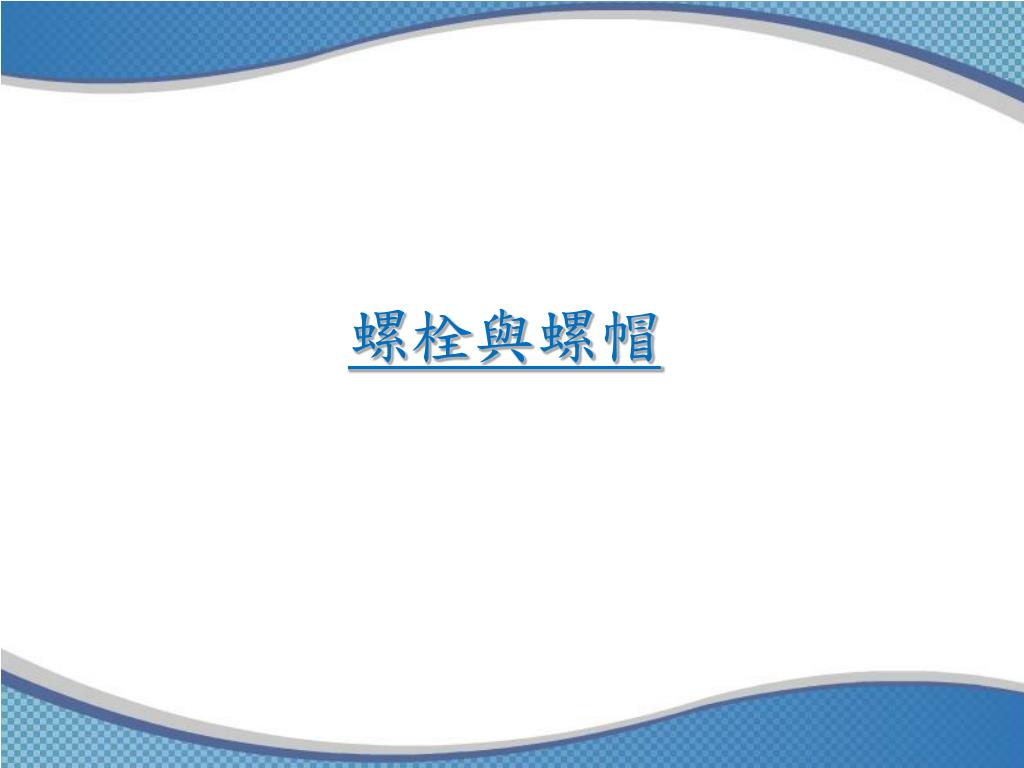

  13. 螺栓與螺帽

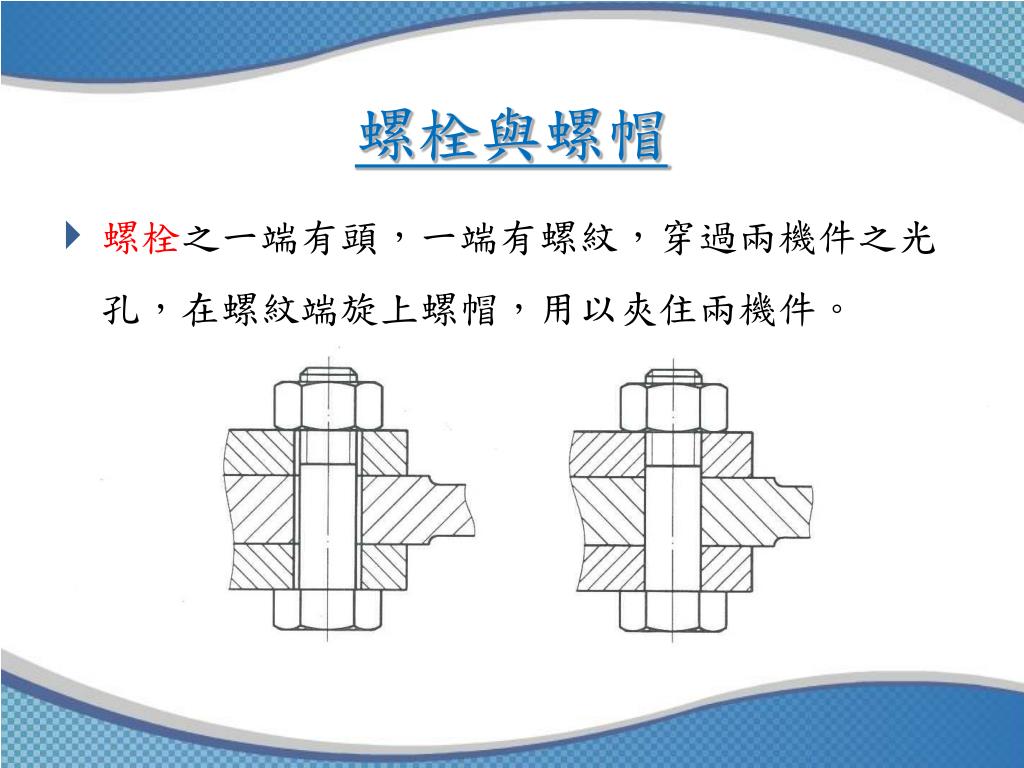

  14. 螺栓與螺帽 • 螺栓之一端有頭，一端有螺紋，穿過兩機件之光孔，在螺紋端旋上螺帽，用以夾住兩機件。

  15. 螺栓與螺帽 • 圖中螺栓與機件間之間隙，可畫出或不畫出，畫出時，可將其間隙畫成 lmm左右。

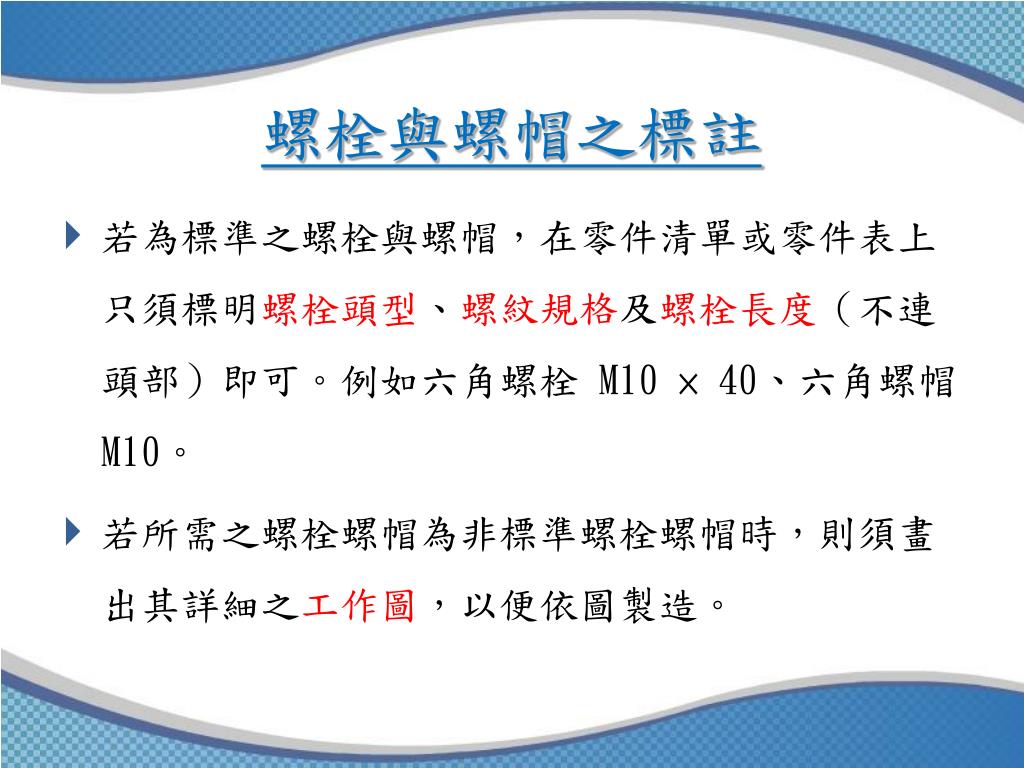

  16. 螺栓與螺帽之標註 • 若為標準之螺栓與螺帽，在零件清單或零件表上只須標明螺栓頭型、螺紋規格及螺栓長度（不連頭部）即可。例如六角螺栓 M10 × 40、六角螺帽M10。 • 若所需之螺栓螺帽為非標準螺栓螺帽時，則須畫出其詳細之工作圖，以便依圖製造。

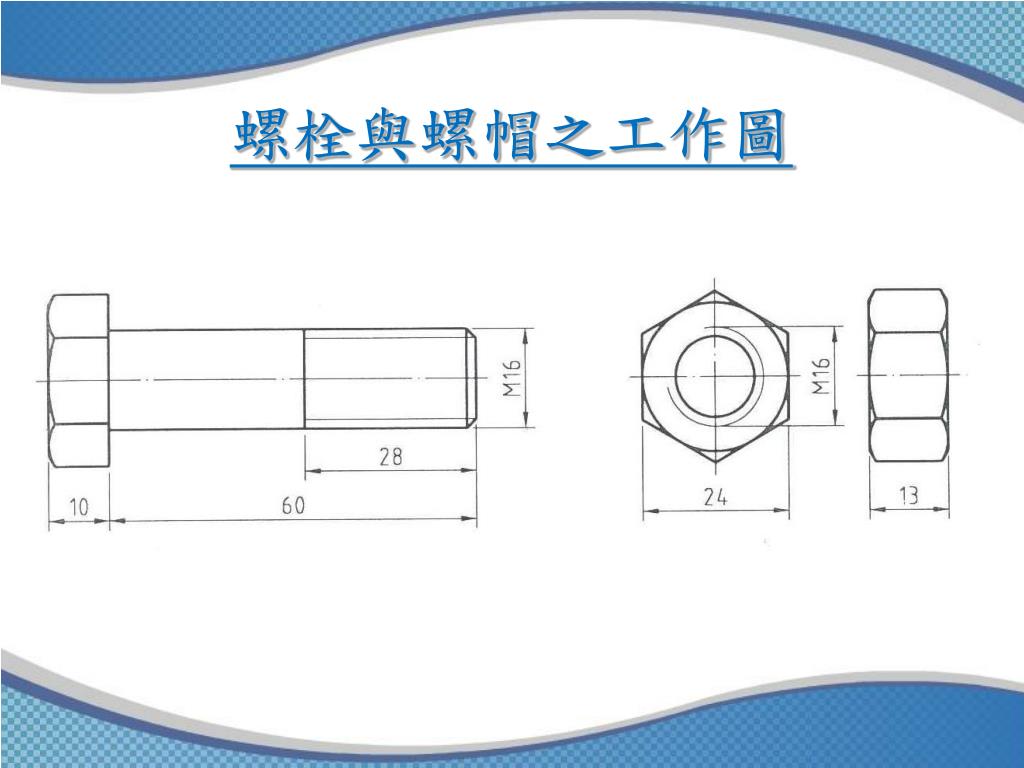

  17. 螺栓與螺帽之工作圖

  18. 有頭螺釘

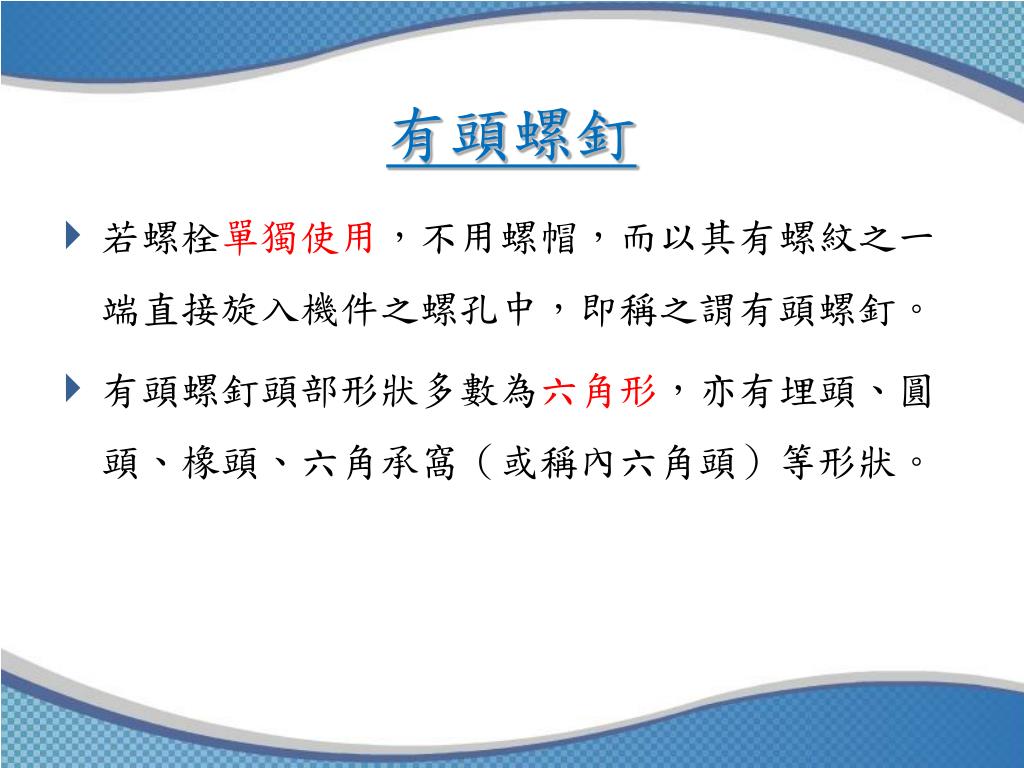

  19. 有頭螺釘 • 若螺栓單獨使用，不用螺帽，而以其有螺紋之一端直接旋入機件之螺孔中，即稱之謂有頭螺釘。 • 有頭螺釘頭部形狀多數為六角形，亦有埋頭、圓頭、橡頭、六角承窩（或稱內六角頭）等形狀。

  20. 有頭螺釘 • 繪製時，依下圖所示螺紋大徑D，計算得其他部分繪製用之尺度。製造時，所需詳細尺度，則應從相關標準中查得。

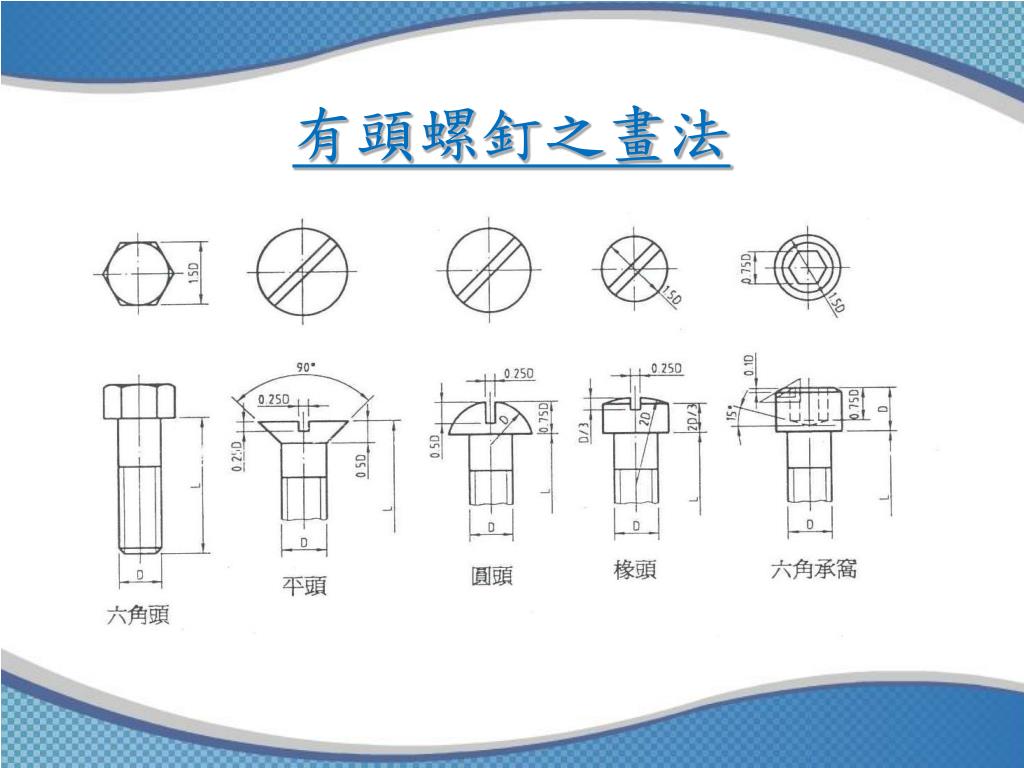

  21. 有頭螺釘之畫法

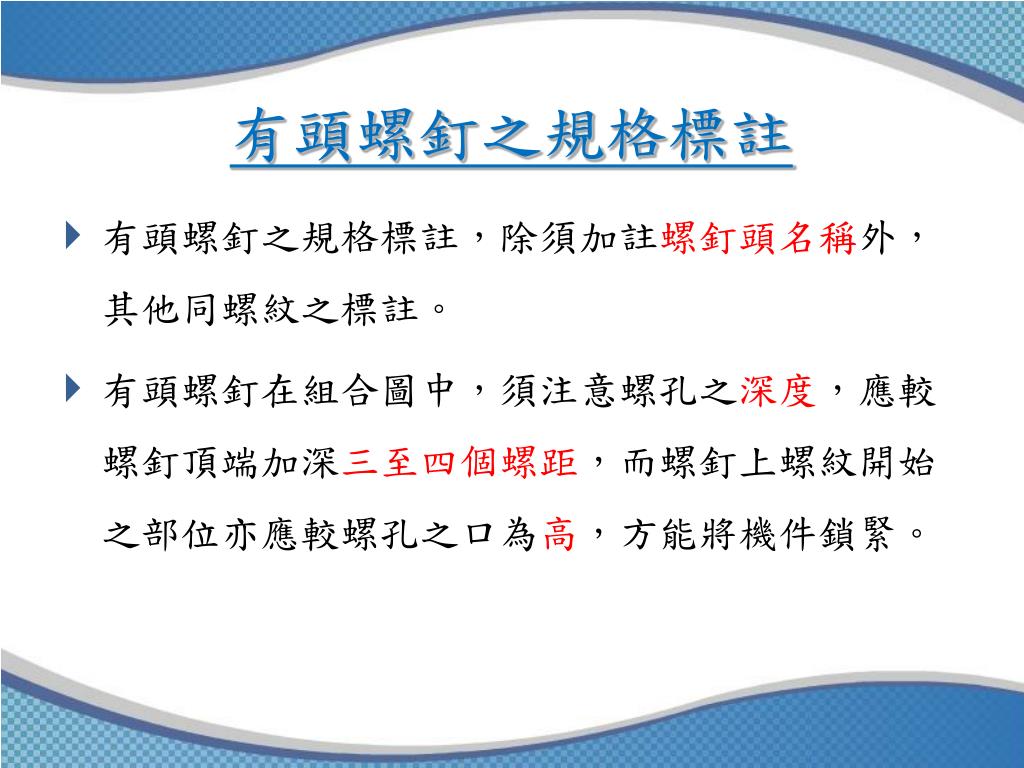

  22. 有頭螺釘之規格標註 • 有頭螺釘之規格標註，除須加註螺釘頭名稱外，其他同螺紋之標註。 • 有頭螺釘在組合圖中，須注意螺孔之深度，應較螺釘頂端加深三至四個螺距，而螺釘上螺紋開始之部位亦應較螺孔之口為高，方能將機件鎖緊。

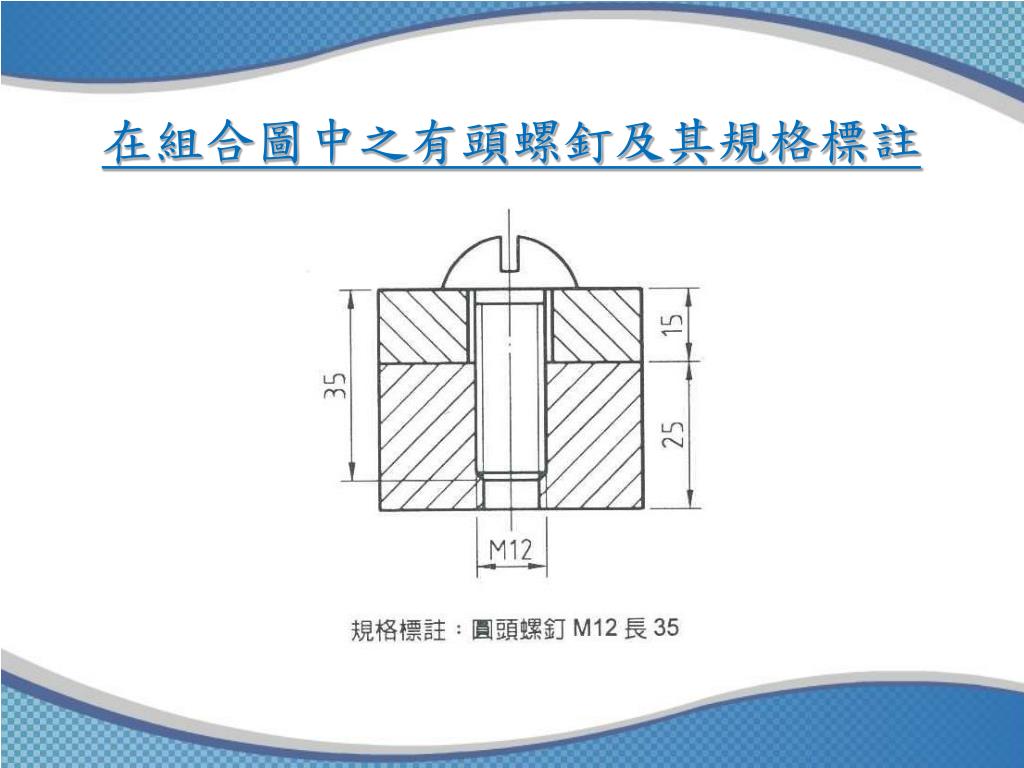

  23. 在組合圖中之有頭螺釘及其規格標註

  24. 墊圈

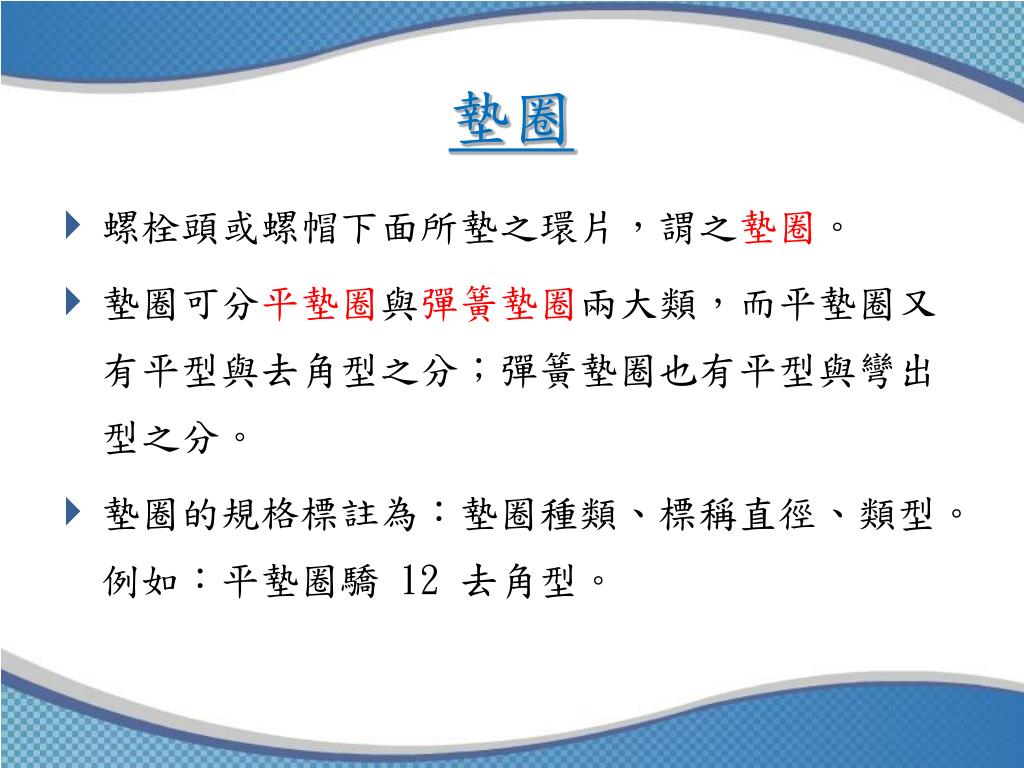

  25. 墊圈 • 螺栓頭或螺帽下面所墊之環片，謂之墊圈。 • 墊圈可分平墊圈與彈簧墊圈兩大類，而平墊圈又有平型與去角型之分；彈簧墊圈也有平型與彎出型之分。 • 墊圈的規格標註為：墊圈種類、標稱直徑、類型。例如：平墊圈驕 12 去角型。

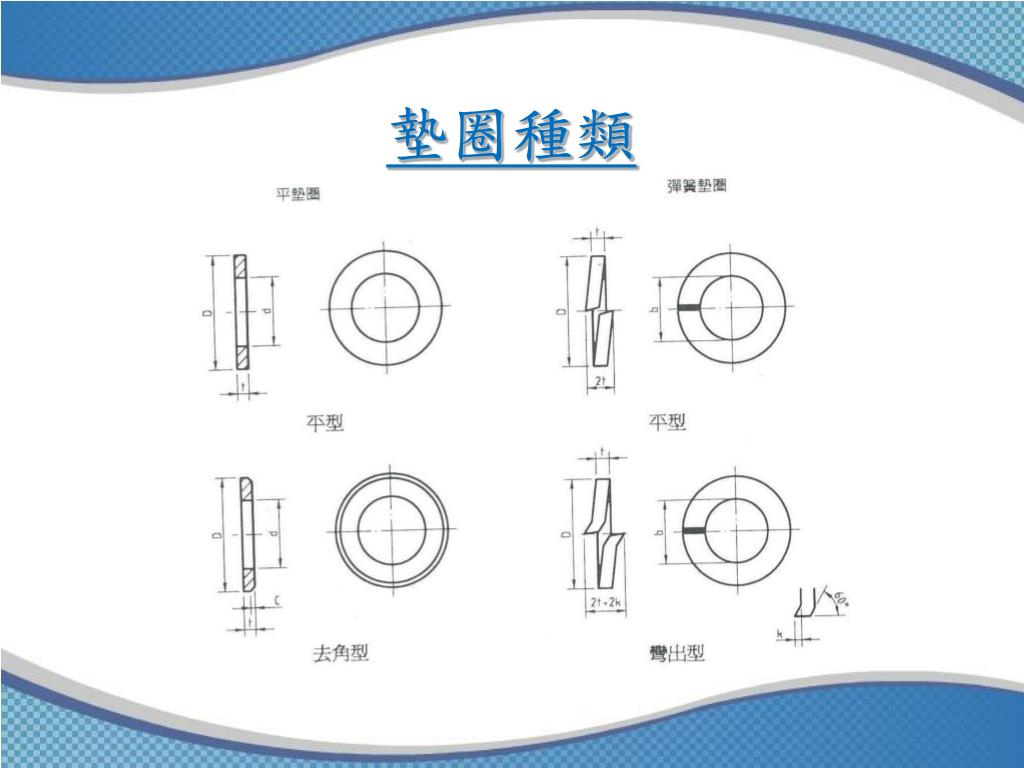

  26. 墊圈種類

  27. 扣環

  28. 扣環 • 具有彈性之開口環圈，嵌在軸溝內之外扣環與嵌在輪轂孔溝內之內扣環，用以防止相關機件之軸向移動。一般用鋼片製造，亦有用鋼絲製造者。 • 扣環之規格標註為：扣環種類、軸徑或孔徑×厚度。例如：內扣環 30×1.2。

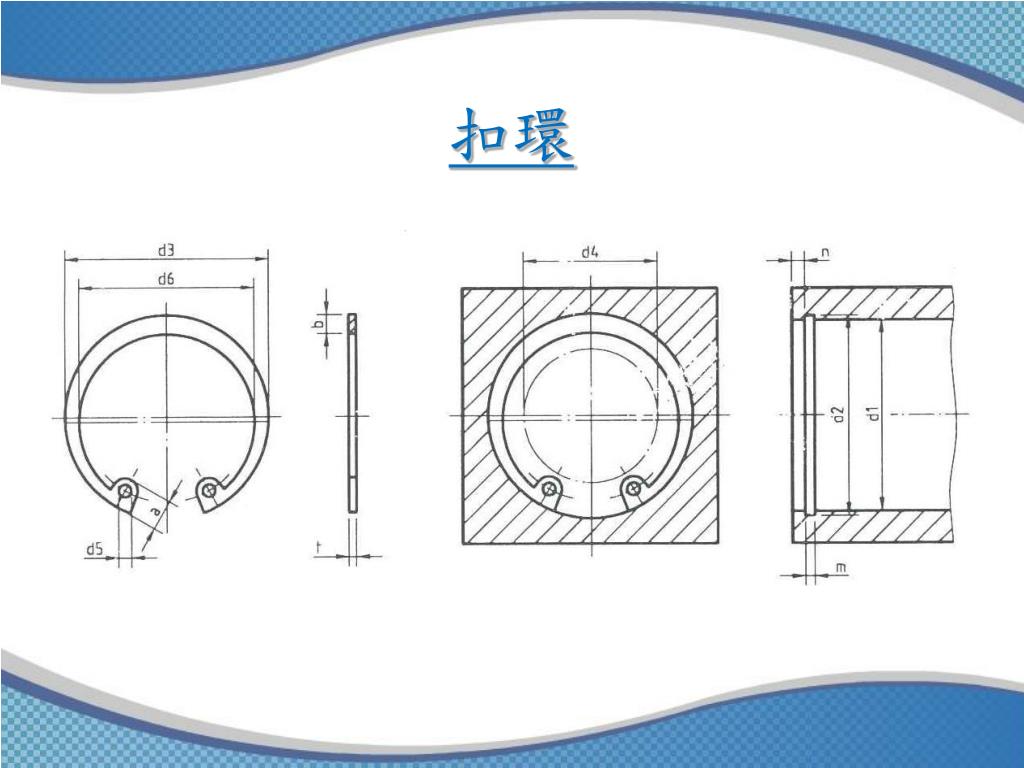

  29. 扣環

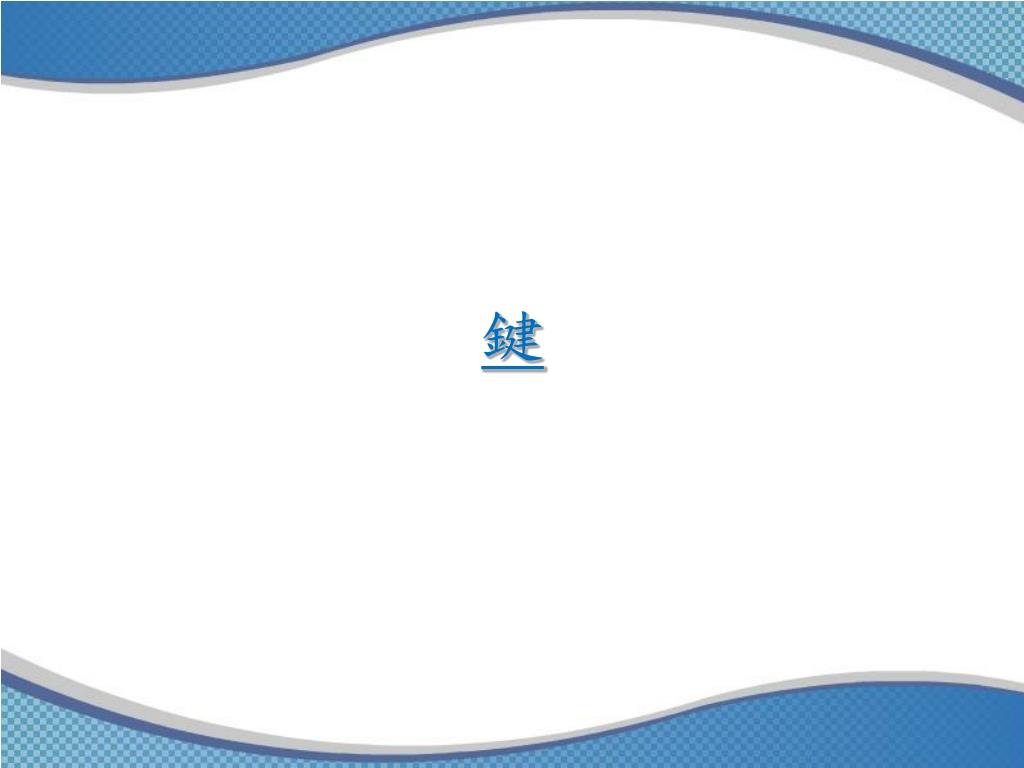

  30. 鍵

  31. 鍵 • 欲將圓盤、齒輪或曲柄等固定於軸上，以防止其發生相對轉動時，常用鍵以達此目的。在軸上製成鍵座，在輪轂內製成鍵槽。

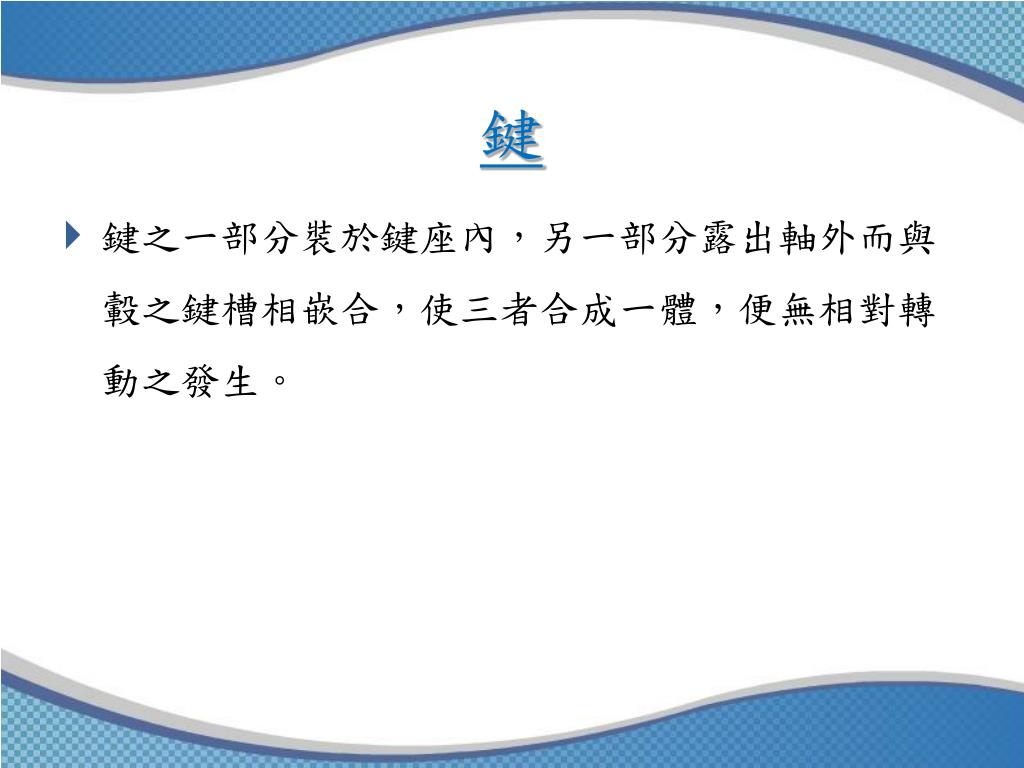

  32. 鍵 • 鍵之一部分裝於鍵座內，另一部分露出軸外而與轂之鍵槽相嵌合，使三者合成一體，便無相對轉動之發生。

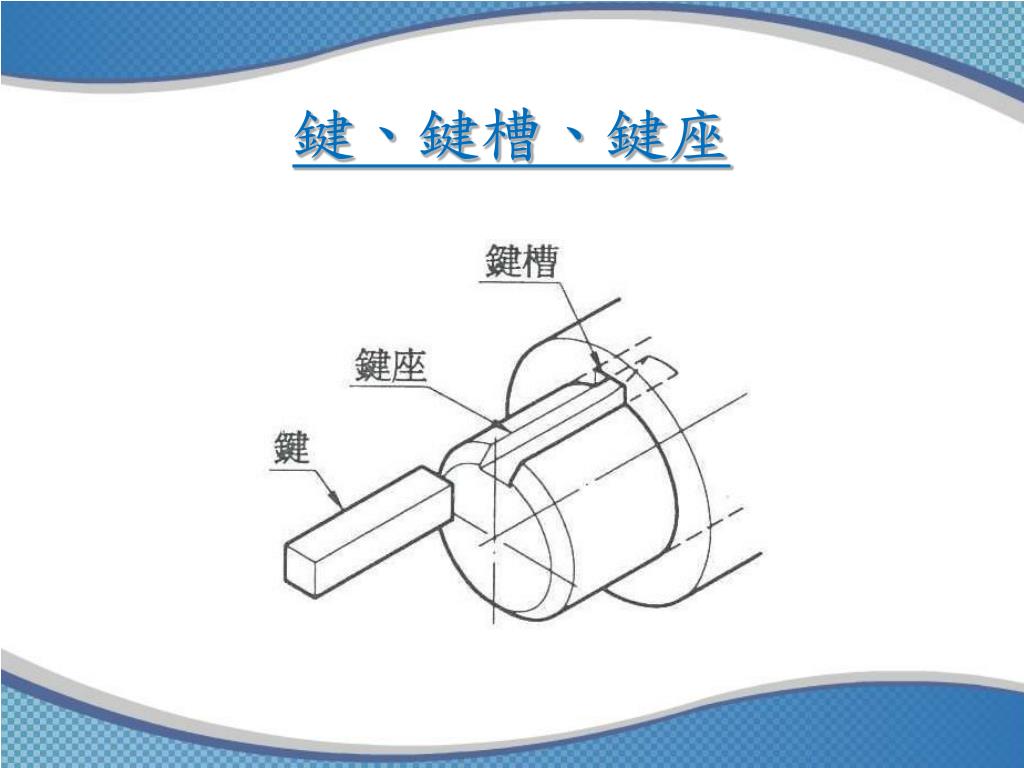

  33. 鍵、鍵槽、鍵座

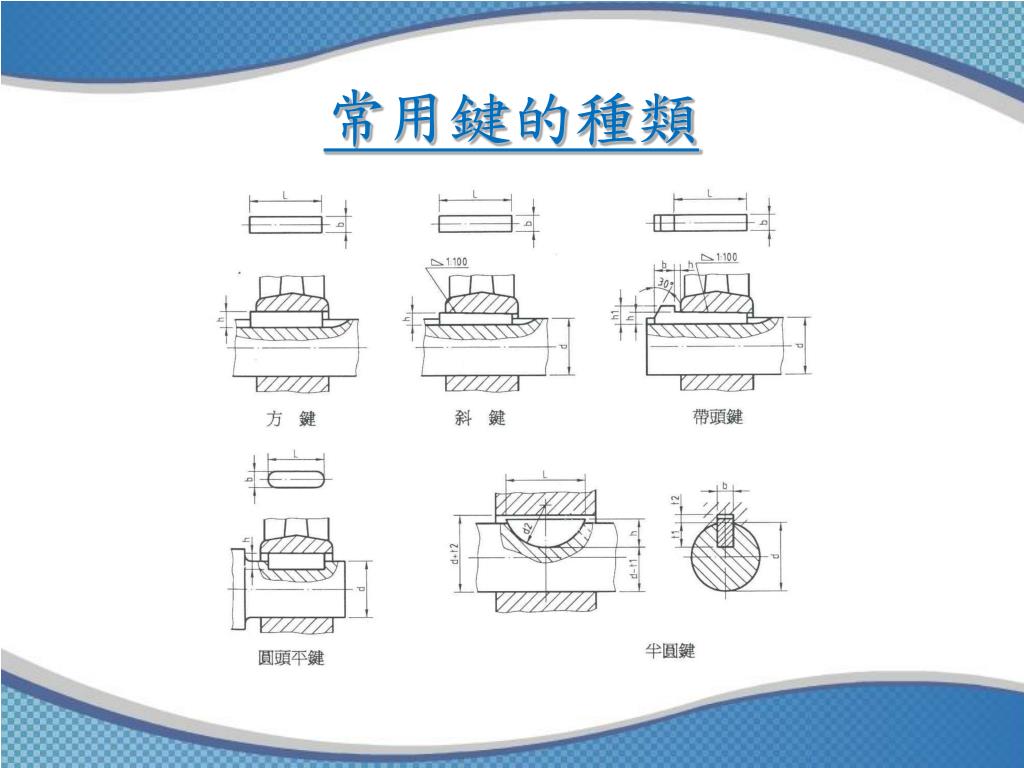

  34. 常用鍵的種類

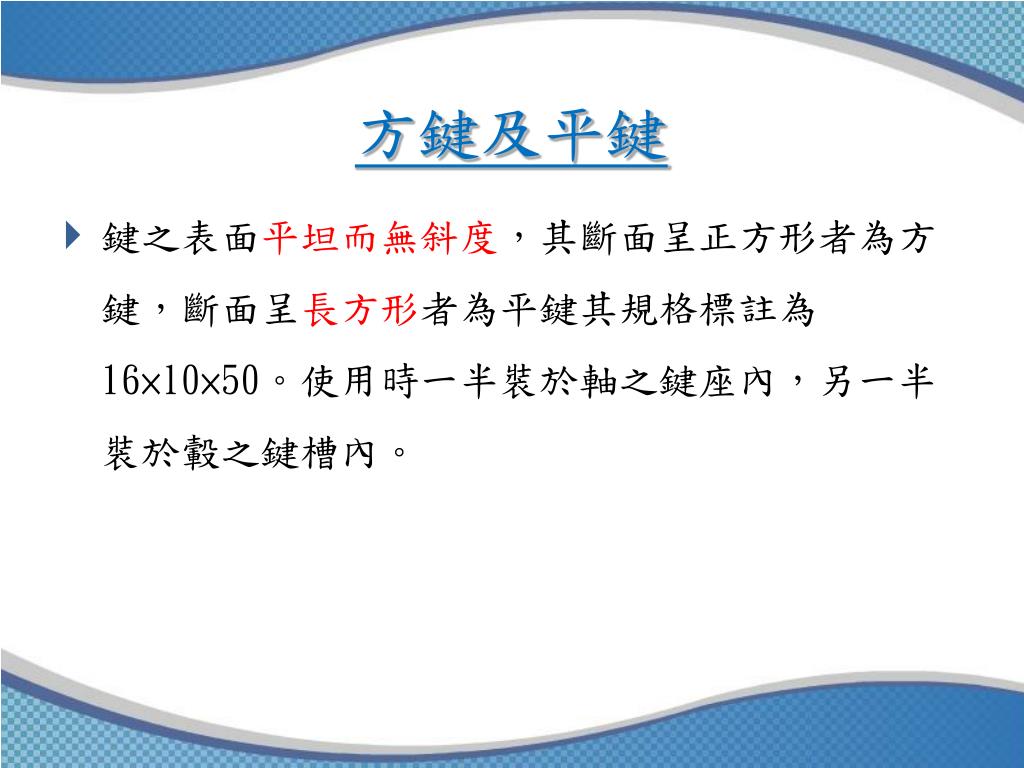

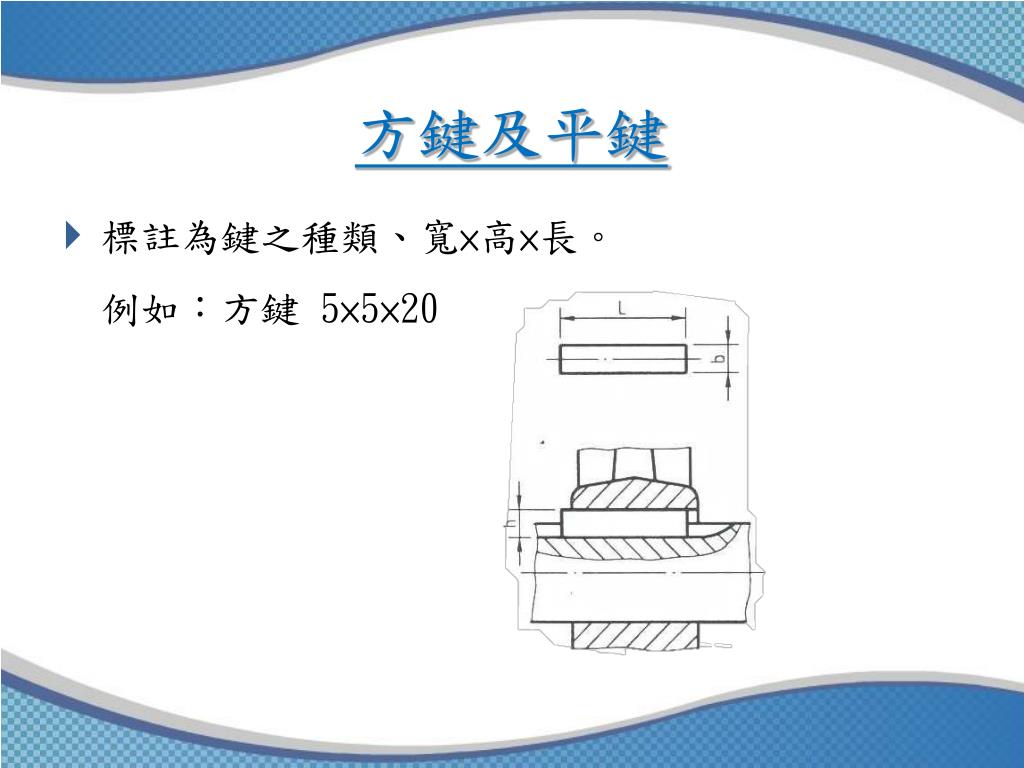

  35. 方鍵及平鍵 • 鍵之表面平坦而無斜度，其斷面呈正方形者為方鍵，斷面呈長方形者為平鍵其規格標註為 16×l0×50。使用時一半裝於軸之鍵座內，另一半裝於轂之鍵槽內。

  36. 方鍵及平鍵 • 標註為鍵之種類、寬×高×長。例如：方鍵 5×5×20

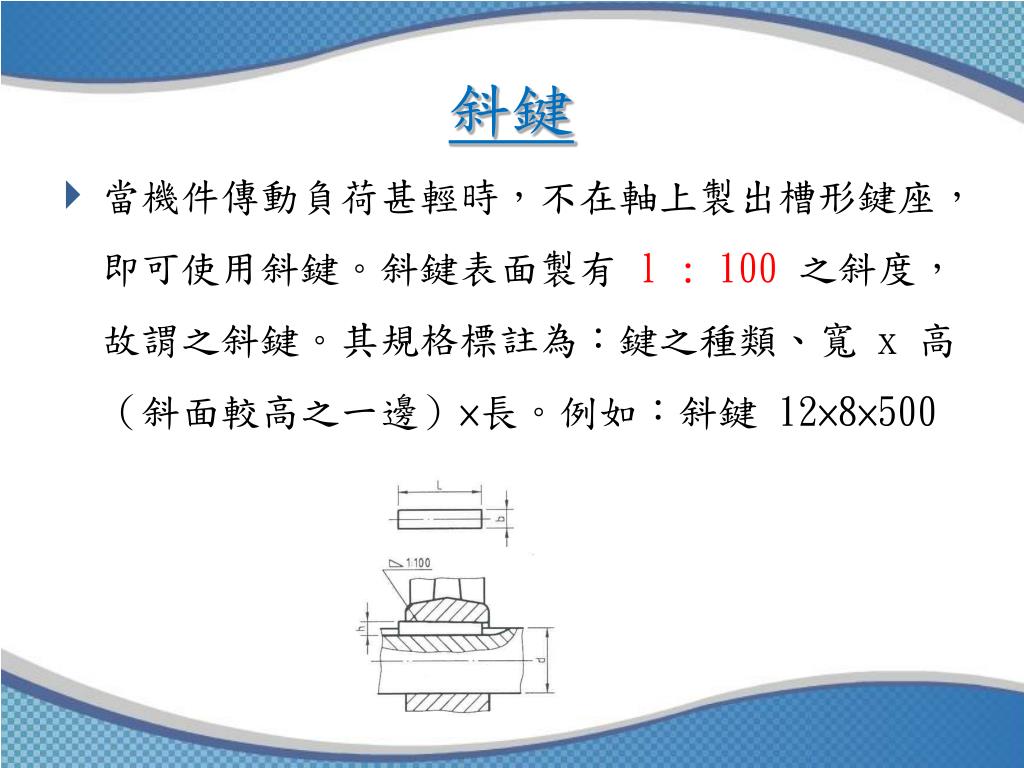

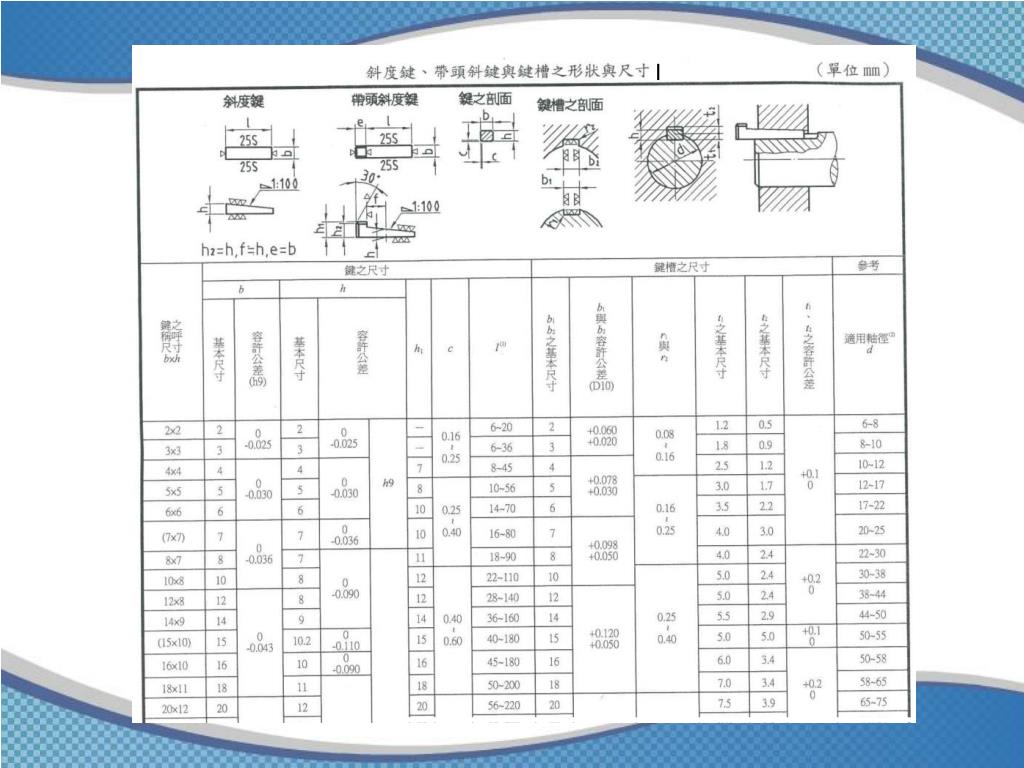

  37. 斜鍵 • 當機件傳動負荷甚輕時，不在軸上製出槽形鍵座，即可使用斜鍵。斜鍵表面製有l : 100 之斜度，故謂之斜鍵。其規格標註為：鍵之種類、寬 x 高（斜面較高之一邊）×長。例如：斜鍵 12×8×500

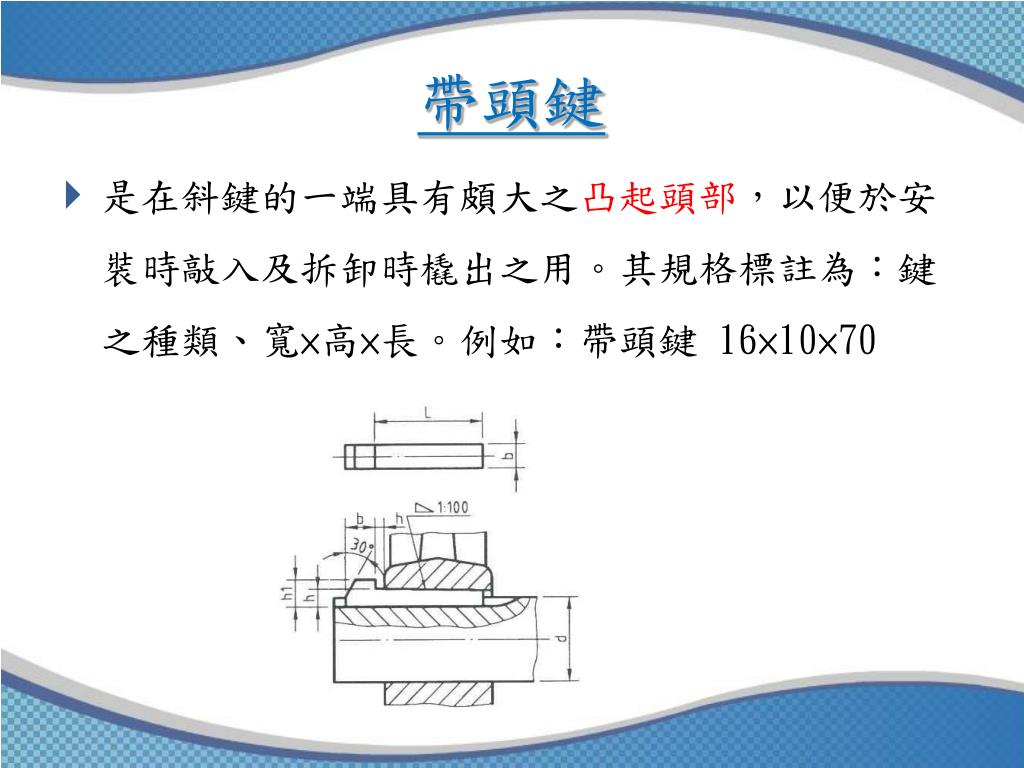

  38. 帶頭鍵 • 是在斜鍵的一端具有頗大之凸起頭部，以便於安裝時敲入及拆卸時橇出之用。其規格標註為：鍵之種類、寬×高×長。例如：帶頭鍵 16×10×70

  39. 圓頭平鍵 • 鍵之表面平坦而無斜度，其斷面形狀呈長方形，但其兩端全為半圓形者，稱為圓頭平鍵。其規格標註為：鍵之種類、寬×高×長。例如：圓頭平鍵 16×l0×50

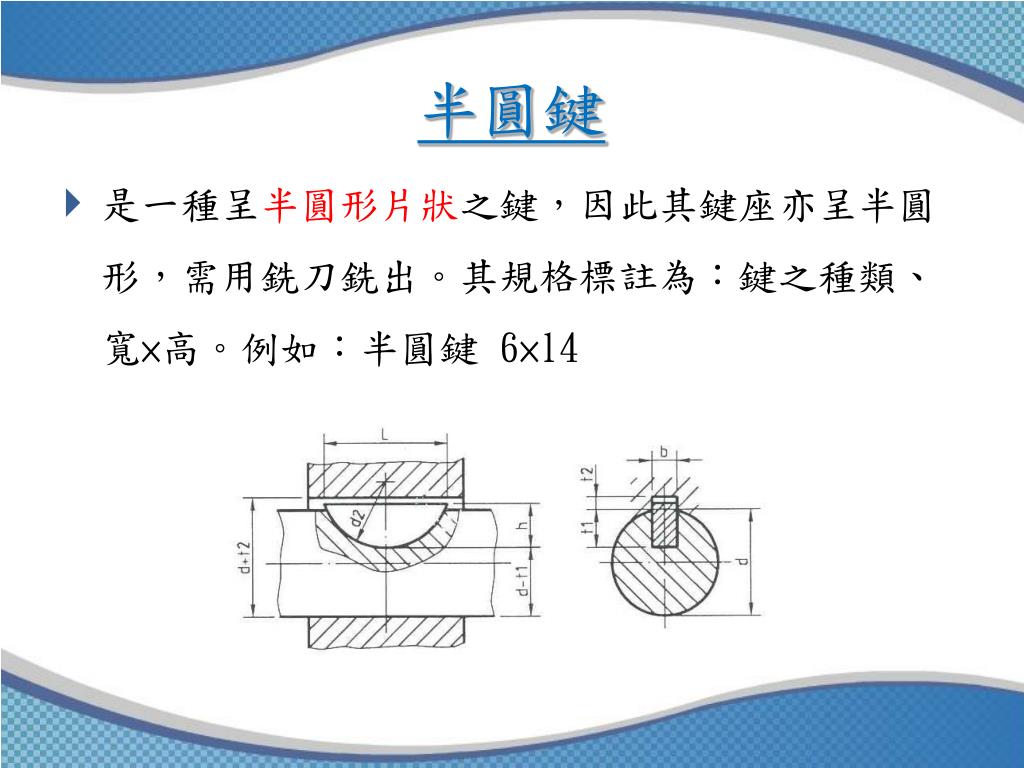

  40. 半圓鍵 • 是一種呈半圓形片狀之鍵，因此其鍵座亦呈半圓形，需用銑刀銑出。其規格標註為：鍵之種類、寬×高。例如：半圓鍵 6×l4

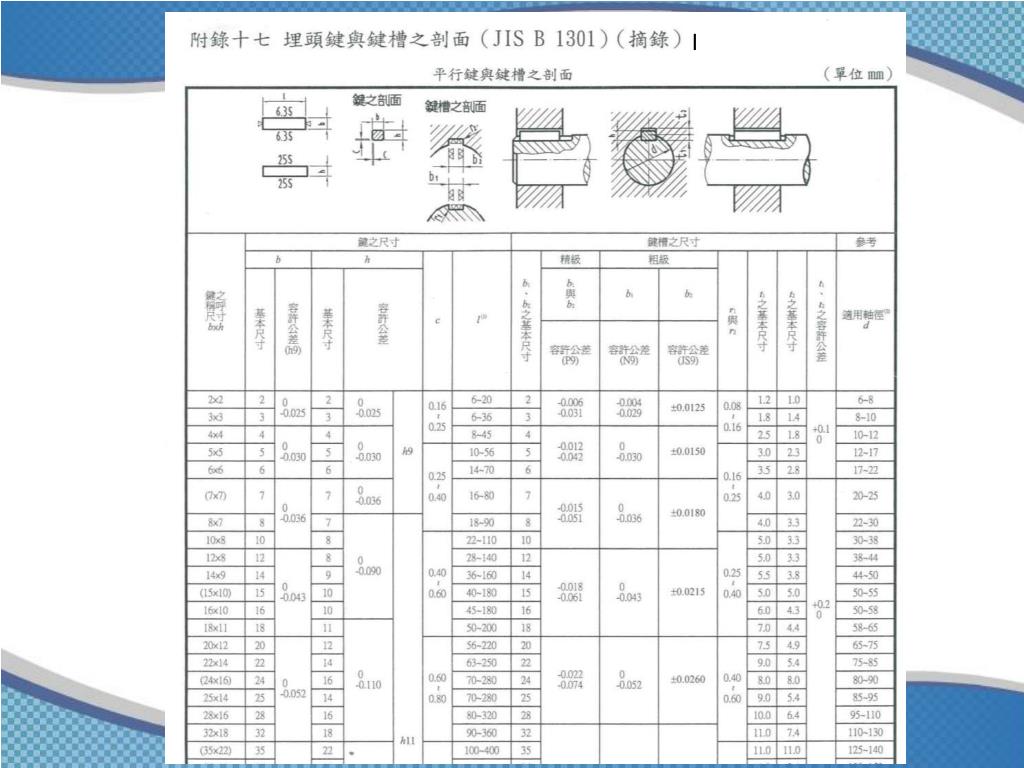

  41. I

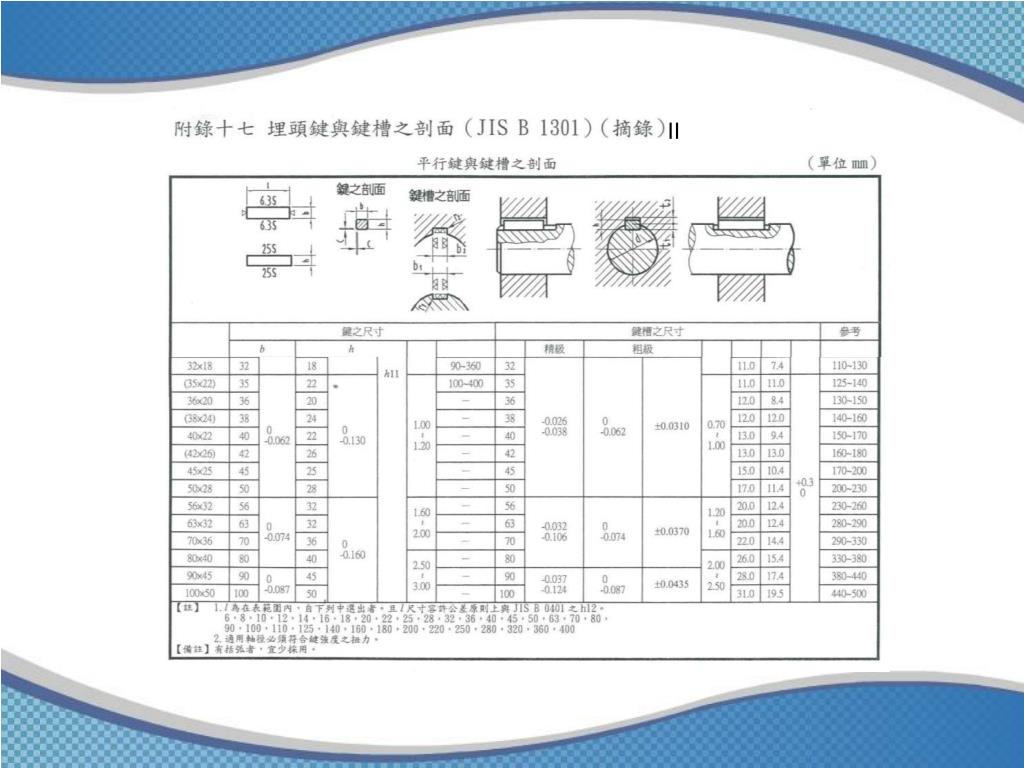

  42. II

  43. I
