Network Synchronization for Two-way Multi-hop Relay Networks with Block Modulation. Keiichi Mizutani1, Kei Sakaguchi1 and Kiyomichi Araki1 1Graduate School of Science and Engineering, Tokyo Institute of Technology Ookayama 2-12-1, Meguro, Tokyo, Japan, 152–8552. 指導教授:郭文興 學 生:吳順雄.
E N D
Network Synchronization for Two-way Multi-hop Relay Networks with Block Modulation Keiichi Mizutani1, Kei Sakaguchi1 and Kiyomichi Araki1 1Graduate School of Science and Engineering, Tokyo Institute of Technology Ookayama 2-12-1, Meguro, Tokyo, Japan, 152–8552 指導教授:郭文興 學 生:吳順雄
Abstract 本文在一個以TDD / TDMA為基礎的雙向多跳中繼網路中,提出新的時效網路同步計畫。 第一個提出的方案是以廣播( BC )定時同步為基礎。 由於這個方案會在每個接收端造成網路同步的錯誤,所以必須有額外的保護區隔( GI )去補償錯誤。 第二個提出的計畫是同時以廣播( BC )與多重處理( MA )定時同步為基礎。 而第二個方案不但不需要保護區隔( GI ),當每個框架有100個符號時,無論任何的節點安排或是頻帶寬都可以達到98.8%的時效。
Outline • Introduction • TWO-WAY MULTI-HOP RELAY NETWORKS • BC TIMING BASED NETWORK SYNC SCHEME • Proposed scheme with absolute time synchronization • Proposed scheme with relative time synchronization • BC AND MA TIMING BASED NETWORK SYNC SCHEME • Protocols • Time efficiency • EVALUATION OF TIME EFFICIENCY • CONCLUSION
INTRODUCTION • 由於無線多跳中繼網路可以當成感測網路以及公用網路的骨幹網路,因此高效率的多跳中繼網路最近也受到注意。 • 以 CSMA/CA 和 TDD/TDMA 為基礎的 MIMO/陣列天線 或 網路編碼 已經被研究為高效率多跳中繼網路。 • 像是 OFDM 和 SC-FDE 等區塊調變方案也已經被研究為高效率的調變方案。 • 因此,未來使用在區塊調變方案的將會是以two-way的多跳中繼網路為基礎的 CSMA/CA 和 TDD/TDMA。
INTRODUCTION 在這些多跳中繼網路中,必須在每個節點做傳送和接收的排程 (網路同步) ,尤其是在物理層,更需要精準的網路同步。 BC 和 MA 分別在傳送端和接收端操作,但是非同步的MA在區塊調變的部分會造成符元間的干擾(ISI)以及載波間的干擾(ICI)。 在之前的研究中,以GPS為基礎的絕對時間同步方案和相對時間同步方案,像是 RBS、TPSN、FTSP 都已經提出了,而這些方案都實現在 MAC 層的處理中。 但是 FTSP 每完成1跳就會造成1us的延遲,11跳會造成67us的延遲。 因此要有高效率的多跳中繼網路,物理層也必須要同步。
INTRODUCTION • 這些方案並不是設計成 two-way 的拓樸,而是 one-way,但是使用 BC 和 MA 做為 two-way 拓樸的網路同步計畫還沒被研究過。 • 這篇文章為具有TDD/TDMA基礎的區塊調變的 two-way 多跳中繼網路為提出了新的時效網路同步方案。 • 其中一個是建構於 BC 時機同步,在每個節點的傳送時機同步成一些參考的絕對訊號或相對訊號。 • 因為這個方案會在每個接收端造成網路同步的錯誤,所以必須加上 GI 來補償錯誤。 • 另一個方案是建構於 BC 和 MA 一起的時機同步,在每個傳送端的傳送時機被調整成在每個接收端都是two-way 的同步加上 BC 時機同步。 • 而這個方案在每個節點調整成可減少網路同步的錯誤,所以不需要 GI 來補償。
TWO-WAY MULTI-HOP RELAY NETWORKS • 以 TDD/TDMA 為基礎的 two-way 多跳中繼網路如圖1、2:

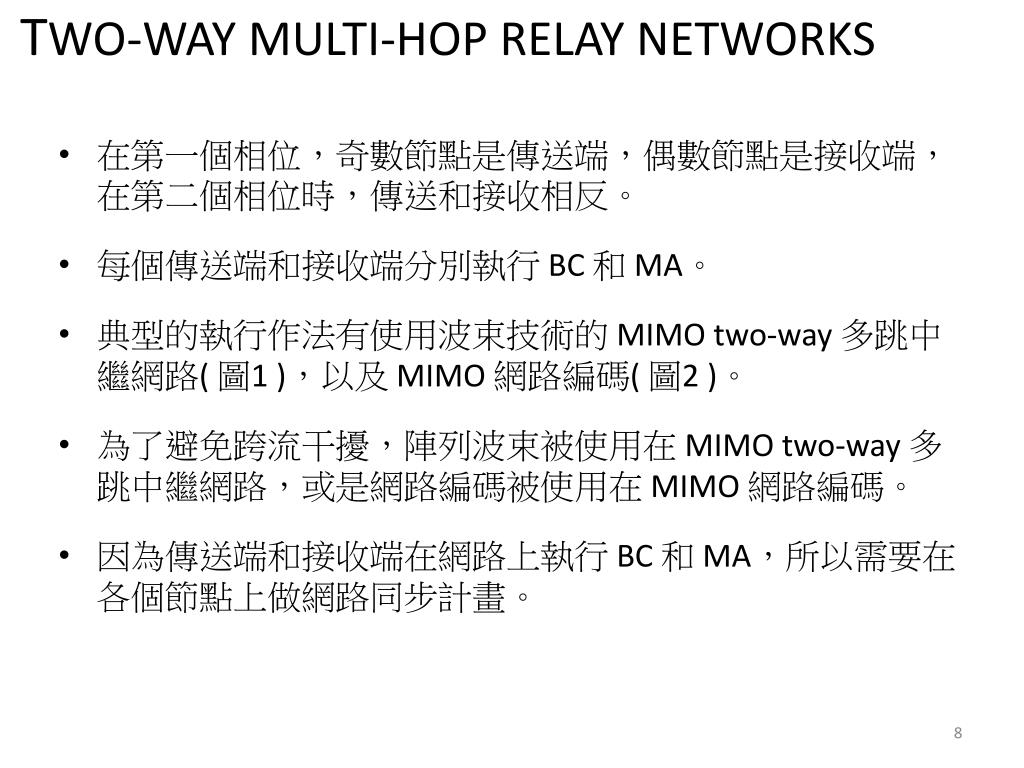

TWO-WAY MULTI-HOP RELAY NETWORKS • 在第一個相位,奇數節點是傳送端,偶數節點是接收端,在第二個相位時,傳送和接收相反。 • 每個傳送端和接收端分別執行 BC 和 MA。 • 典型的執行作法有使用波束技術的 MIMO two-way 多跳中繼網路( 圖1),以及 MIMO 網路編碼( 圖2)。 • 為了避免跨流干擾,陣列波束被使用在 MIMO two-way 多跳中繼網路,或是網路編碼被使用在 MIMO 網路編碼。 • 因為傳送端和接收端在網路上執行 BC 和 MA,所以需要在各個節點上做網路同步計畫。
BC TIMING BASED NETWORK SYNC SCHEME • 在這個方案中,每個節點的本地時間都會被 絕對時間 或 相對時間 同步化。 • 在絕對時間同步中,每個節點的本地時間都同步成GPS。 • 在相對時間同步中,每個節點的本地時間都同步成從主節點傳送出來的信標訊號。 • 假設第 I 個節點的本地時間的絕對和相對時間同步為 和 ,參考的全球時間為 ,其中 , 是節點的數量。 • 在絕對時間同步中,所有節點的本地時間和全球時間是一樣的。
BC TIMING BASED NETWORK SYNC SCHEME • 在相對時間同步中,在每個節點的本地時間和全球時間之間會產生一種由飛行時間(TOF)造成的延遲。 • 是從第( i-1 )個節點到第 i 個節點的 TOF,而主節點就是第一個節點。

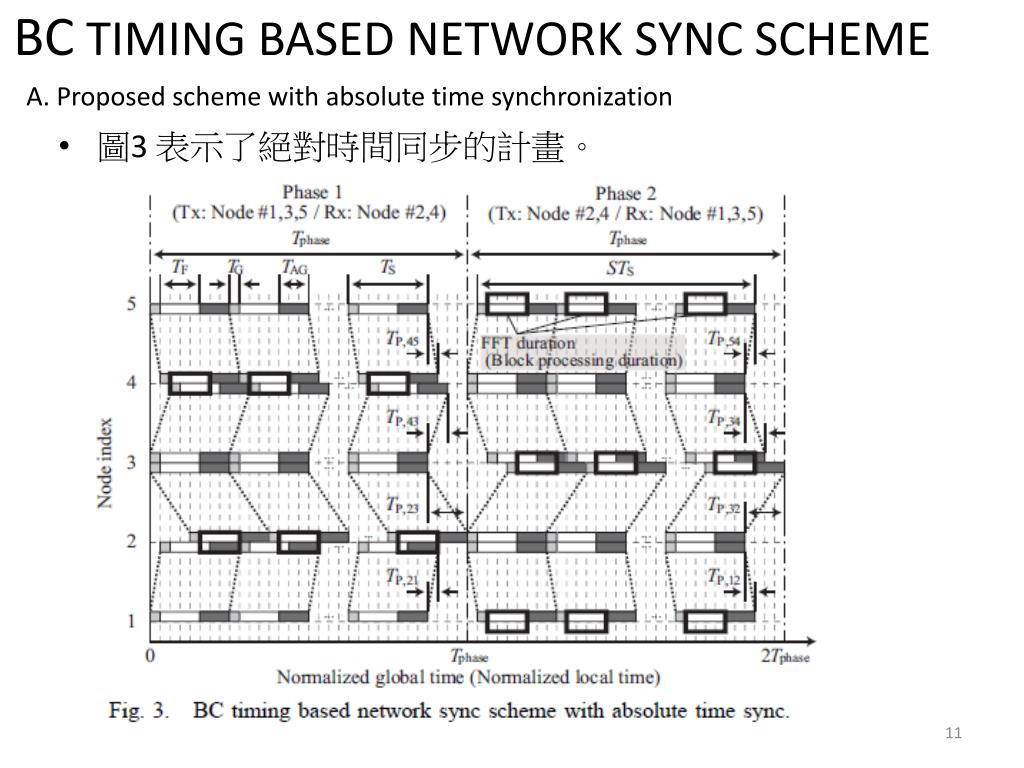

BC TIMING BASED NETWORK SYNC SCHEME A. Proposed scheme with absolute time synchronization • 圖3 表示了絕對時間同步的計畫。
BC TIMING BASED NETWORK SYNC SCHEME A. Proposed scheme with absolute time synchronization • 在這個例子中,每個傳送端的 BC 時間調整成全球時間。 • 當每個傳送端的節點 時,節點傳送訊號。 • 假設這個例子的第( i-1 )和第( i+1 )個節點是傳送端,第 i 個節點是接收端,在第 i 個節點的到達時間可表示為 • 是訊號從第 j 個節點到第 i 個節點的到達時間( 全球時間 )。
BC TIMING BASED NETWORK SYNC SCHEME A. Proposed scheme with absolute time synchronization • 因此,在第 i 個節點 到達的時間不同( 網路同步錯誤 ) 可以表示為 • 一般來說,GI 的持續時間是用來容忍最大延遲傳播,但是當網路同步錯誤比 GI 還大時,就會發生框架同步錯誤,也就會造成 ISI 和 ICI。 • 為了補償錯誤,額外的 GI 應該加入 • 是額外的 GI 的持續時間。

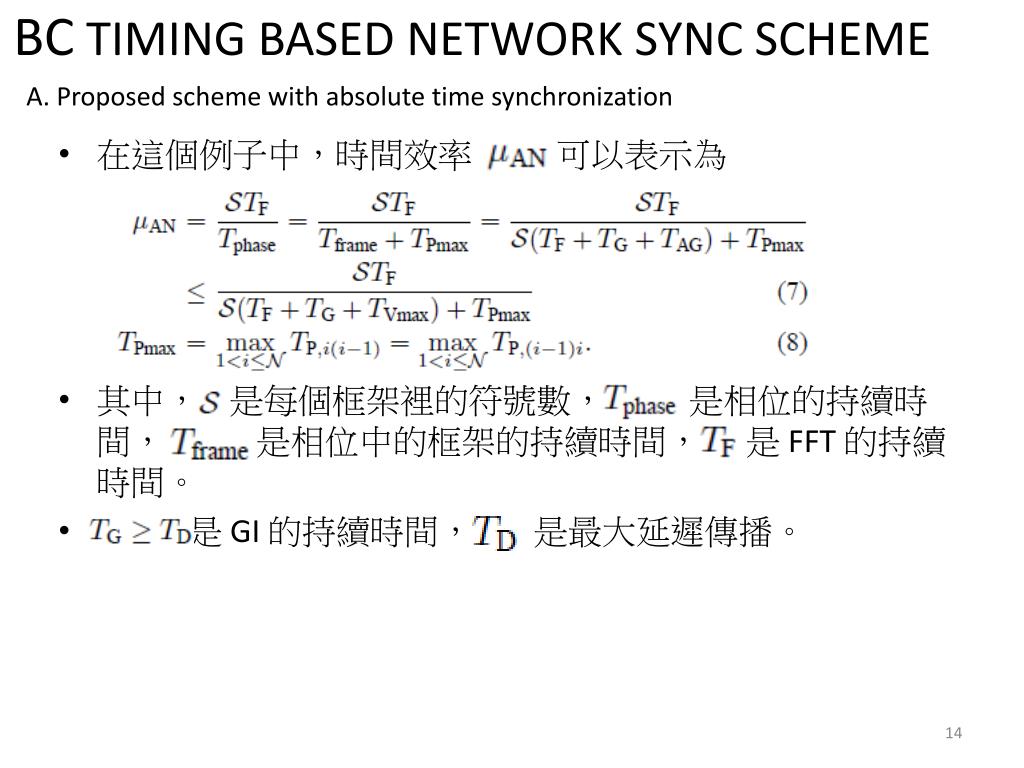

BC TIMING BASED NETWORK SYNC SCHEME A. Proposed scheme with absolute time synchronization • 在這個例子中,時間效率 可以表示為 • 其中, 是每個框架裡的符號數, 是相位的持續時間, 是相位中的框架的持續時間, 是 FFT 的持續時間。 • 是 GI 的持續時間, 是最大延遲傳播。

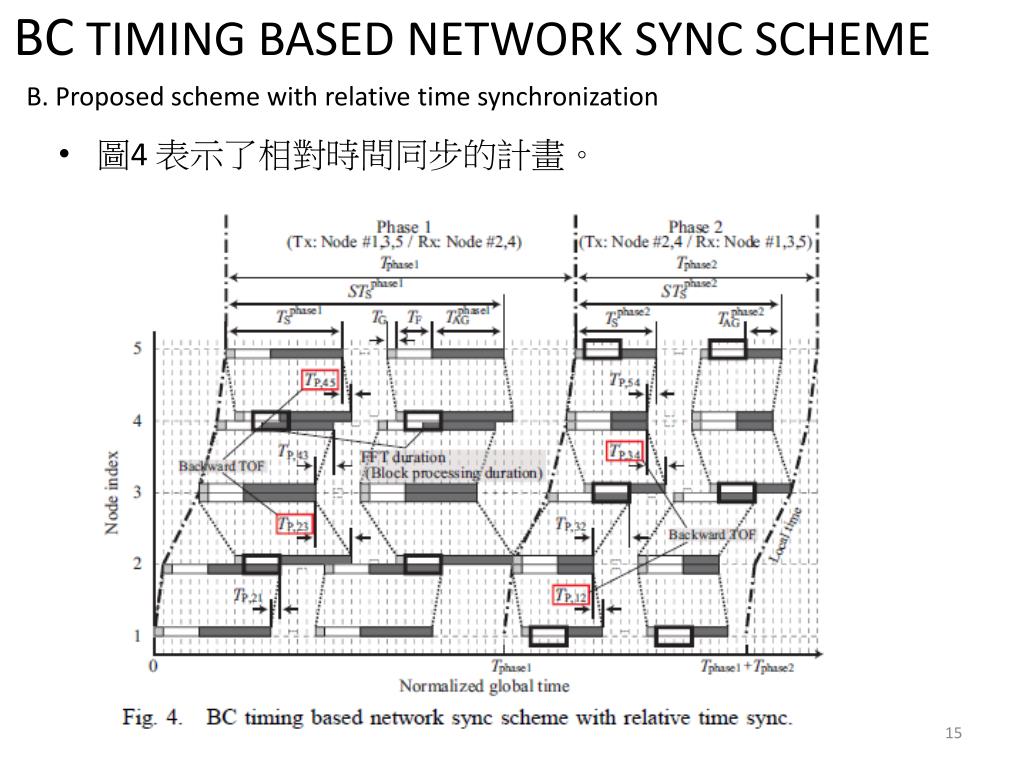

BC TIMING BASED NETWORK SYNC SCHEME B. Proposed scheme with relative time synchronization • 圖4 表示了相對時間同步的計畫。

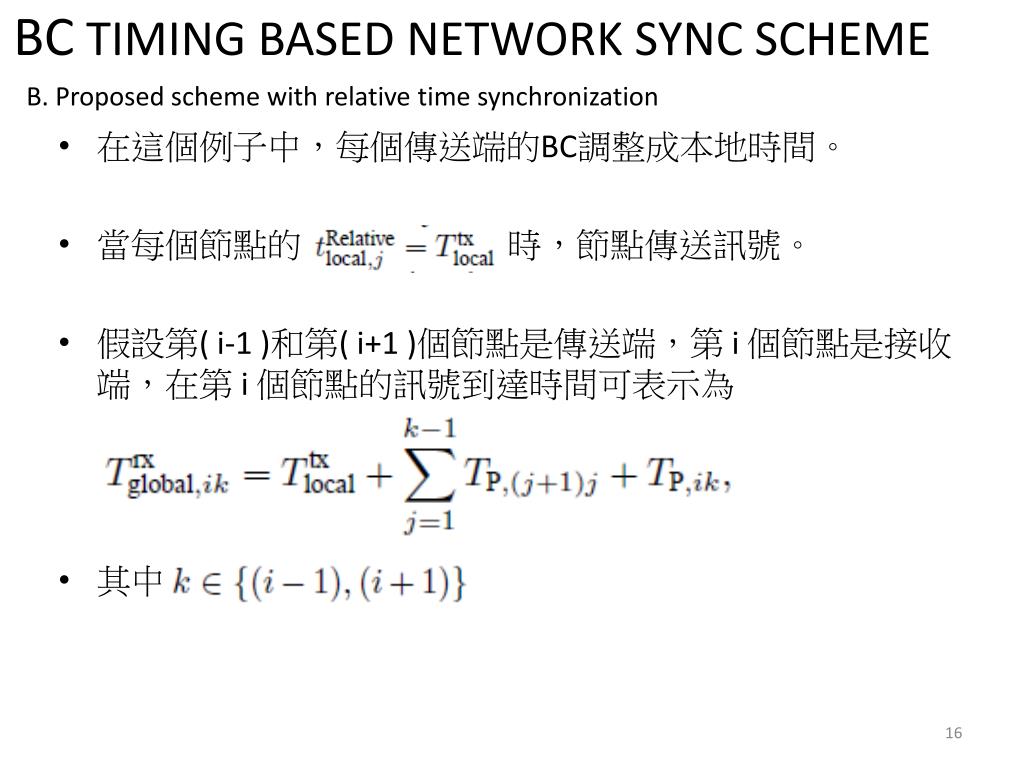

BC TIMING BASED NETWORK SYNC SCHEME B. Proposed scheme with relative time synchronization • 在這個例子中,每個傳送端的BC調整成本地時間。 • 當每個節點的 時,節點傳送訊號。 • 假設第( i-1 )和第( i+1 )個節點是傳送端,第 i 個節點是接收端,在第 i 個節點的訊號到達時間可表示為 • 其中
BC TIMING BASED NETWORK SYNC SCHEME B. Proposed scheme with relative time synchronization • 因此在第 i 個節點 的網路同步錯誤可表示為 • 其中, 是假設的。
BC TIMING BASED NETWORK SYNC SCHEME B. Proposed scheme with relative time synchronization • 當向後的 TOF 在相位中是最大值時,網路同步錯誤也會變成最大值。 • 所以,在第一相位和第二相位之間的網路同步錯誤最大值是不一樣的。 • 和 是網路同步錯誤最大值和向後的 TOF 在第 j 個相位的最大值。
BC TIMING BASED NETWORK SYNC SCHEME B. Proposed scheme with relative time synchronization • 因此,在第一相位和第二相位的額外 GI 就可以求出 • 在這個例子中,時間效率 可以表示為
BC AND MA TIMING BASED NETWORK SYNC SCHEME • 第二個提出的方案就是 BC 和 MA 一起時間同步。 • 因為不需要額外的 GI,所以時間效率也因為減少了網路同步錯誤而改善。
BC AND MA TIMING BASED NETWORK SYNC SCHEME • 相位的持續時間定義為 • 是相位數 , 是在第 j 個相位中的之前改善 傳送端/接收端 的空閒時間, 是在第 i 個相位的 之後。 • 為了在每個接收端同步 MA 時間,必須在每個傳送端調整BC 時間。 • BC 中的額外 GI 的目的是為了補償網路同步錯誤,而且在每個符號中是必要的。 • 相反的,在 BC 和 MA 架構中的閒置時間的目的是為了減少網路同步錯誤,而且在每個框架中是必要的。
BC AND MA TIMING BASED NETWORK SYNC SCHEME A. Protocols • 這篇提出的方案是把第一個節點當作主節點而且初始閒置時間為0。 • 假設第 i 個節點已經跟第( i-1 )個節點同步,則第( i+1 ) 個節點與第 i 個節點可以解釋為圖 6
BC AND MA TIMING BASED NETWORK SYNC SCHEME A. Protocols 1)Measurement of TOF : • 在第 i 個節點和第( i+1 )個節點 之間使用 two-way的波束傳送可以得到 TOF。 • 在 接受波束之後,第( i+1 )個節點傳送一個波束訊號給第 I 個節點,第 I 個節點就可以在第 I 個和第( i+1 )個節點間求得兩倍的 TOF。 2)Update the idle time of ith node : • 如果在第 I 個節點接收之前,測出的 TOF 比閒置時間更大, 就要更新成 。 • 同時,傳送 後的閒置時間也要更新成 。
BC AND MA TIMING BASED NETWORK SYNC SCHEME A. Protocols 3)Update the idle time of (i+1 )th node: • 在第 i 個節點測到的TOF 和更新後的閒置時間會傳到第( i+1 )個節點。 • 在第( i+1 )個節點接收之前的閒置時間更新成接收 TOF。 • 同時,在第( i+1 )個節點傳送後的閒置時間也更新成接收 TOF。 • 如果第( i+1 )個節點更新後的 比第 i 個節點還短,則接收 後的閒置時間和傳送 之前的閒置時間會更新成
BC AND MA TIMING BASED NETWORK SYNC SCHEME B. Time efficiency A. Protocols 4)Feedback the update idle time for ( i-1 )th node: • 第 i 個節點會在傳送前或接收後回授更新後的閒置時間給各個相位的第( i-1 )個節點。 • 在這個例子中,時間效率 可表示為
EVALUATION OF TIME EFFICIENCY • 圖 8 和圖 9 展示出了在非等距拓樸狀態下的平均時間效率
EVALUATION OF TIME EFFICIENCY • 節點數為 7,在每個連結的最大延遲散播為 100ns,GI 的持續時間設定成 100 ns,連線距離 300m,標準化後如 圖 7。 • 以 BC 時間為基礎的網路同步方案有絕對時間同步和相對時間同步,因為額外的 GI 造成時間效率惡化。 • 以 BC 和 MA 為基礎的網路同步方案因為不需要額外的 GI所以時間效率較好。 • BC/MA 與 BC/相對 改善了時間效率達 19.9%,與 BC/絕對相比改善了時間效率達 7.2%。
EVALUATION OF TIME EFFICIENCY • 圖 10 和圖 11 展示了,S = 100、FFT的持續時間分別是100us和10 us,在等距拓樸的狀態
EVALUATION OF TIME EFFICIENCY • 在 BC/絕對 和 BC/相對 中,當第 4 個節點移動到位置 0 時,時間效率會變糟。 • 相反的,BC/MA 保持著高效率( 在 TF=10us 時超過 98.8%,在 TF=100us 時超過 99.8% )。
CONCLUSION • 只使用 BC 為基礎的時間同步需要額外的 GI 來補償網路同步錯誤。 • 將 BC 和 MA 一起做為基礎的時間同步,因為不需使用額外的 GI,和使用絕對時間的 BC 相比 改善了 19.9%,和使用相對時間的 BC 相比改善了 7.2%。 • 因此使用第二種方案的網路同步具有較高的時間效率。
