slide1
Download
Skip this Video
Download Presentation
Hullo

Loading in 2 Seconds...

play fullscreen
1 / 53

Hullo - PowerPoint PPT Presentation


  • 136 Views
  • Uploaded on

Hi. Hallo. Hullo. Hello. Procesos catalíticos homogéneos y . heterogéneos de relevancia industrial. Universidad de Castilla-La Mancha. Curso de Verano 2003. Puertollano, 17 y 18 de Julio. Universidad Rey Juan Carlos. Polimerización de a -olefinas. Fundamentos. Sanjiv. Prashar.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Hullo' - toyah


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

Hi

Hallo

Hullo

Hello

slide2

Procesos catalíticos homogéneos y

heterogéneos de relevancia industrial

Universidad de Castilla-La Mancha

Curso de Verano 2003

Puertollano, 17 y 18 de Julio

slide3

Universidad Rey Juan Carlos

Polimerización de a-olefinas. Fundamentos

Sanjiv

Prashar

Puertollano, 18 de julio de 2003

slide5

Reacción General

  • Industria de Polipropileno
  • 1997 producción mundial = 26.3 millones de tons.
  • 2001 producción prevista = 35.6 millones de tons.
  • Gran desarrollo en termoplásticos
  • Mayores productores (Montell, Targor, Amoco, Fina, Exxon, Repsol)

Polimerización de Olefinas

slide6

Polietileno

El plástico más cotidiano

Bolsas de supermercado

Envases de champú

Juguetes

Chaleco antibalas

slide7

Etileno

Polimerización

Polietileno

El polietileno puede ser lineal o ramificado

slide8

Polipropileno

Actúa como plástico o fibra

Envases de alimentación apto para lavavajillas y micro ondas

Polipropileno no se funde hasta 160 ºC

Polietileno tiene punto de fusión más baja y suele deformarse a altas temperaturas

slide9

a-olefina

propileno

Polimerización

polipropileno

El polipropileno puede ser atáctico, isotáctico o sindiotáctico

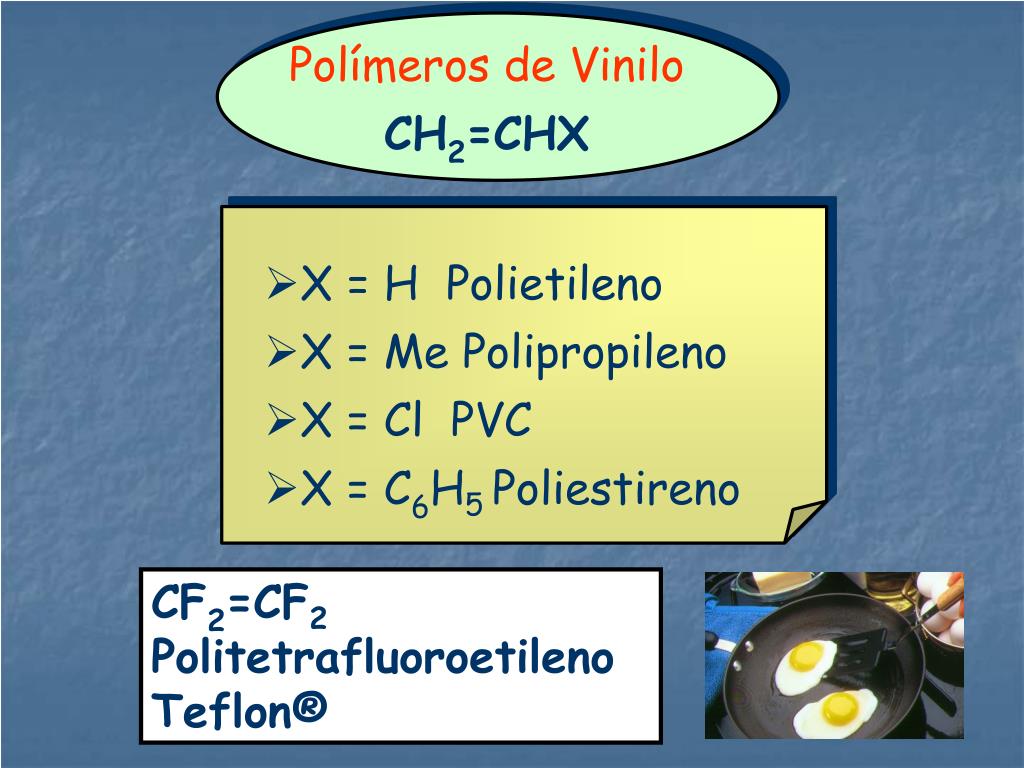

slide10

Polímeros de Vinilo

CH2=CHX

  • X = H Polietileno
  • X = Me Polipropileno
  • X = Cl PVC
  • X = C6H5Poliestireno

CF2=CF2 Politetrafluoroetileno Teflon®

slide11

ETAPAS CLAVES

TERMINACIÓN

INICIACIÓN

PROPAGACIÓN

slide12

kp>>kt polímero de alto peso molecular

kp<<kt polímero de bajo peso molecular, dímeros o trímeros

Terminación

slide13

Adición Radical

Coordinación

Adición Catiónica

Adición Aniónica

Tipos de polimerización

slide14

Metacrilato de metilo

(CH2=C(CH3)(COOCH3)

Acrilonitrilo

(CH2=CH(CN))

Cloruro de vinilideno

(CH2=CCl2)

Vinil eteres

CH2=CH(OR)

Etileno

Cloruro de vinilo

(CH2=CHCl)

Tetrafluoretileno

(CF2=CF2)

Catiónica

Radical

Aniónica

Modelos de polimerización preferidos para algunos de los monómeros más comunes.

slide15

Iniciación

Polimerización Catiónica

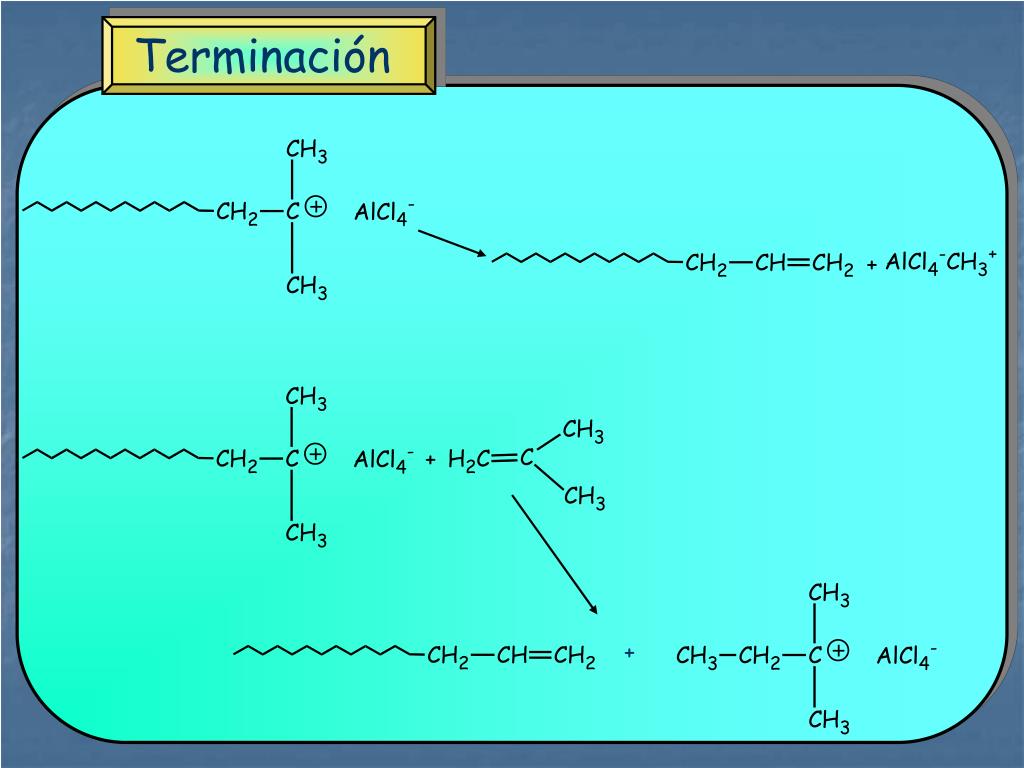

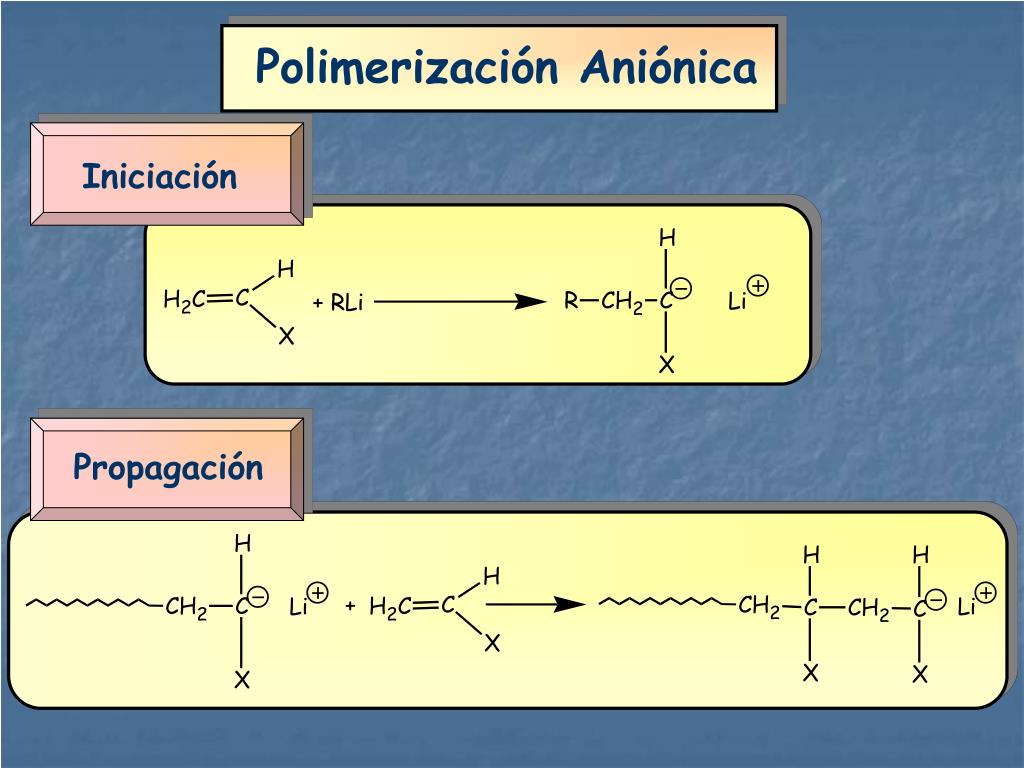

slide18

Iniciación

Propagación

Polimerización Aniónica

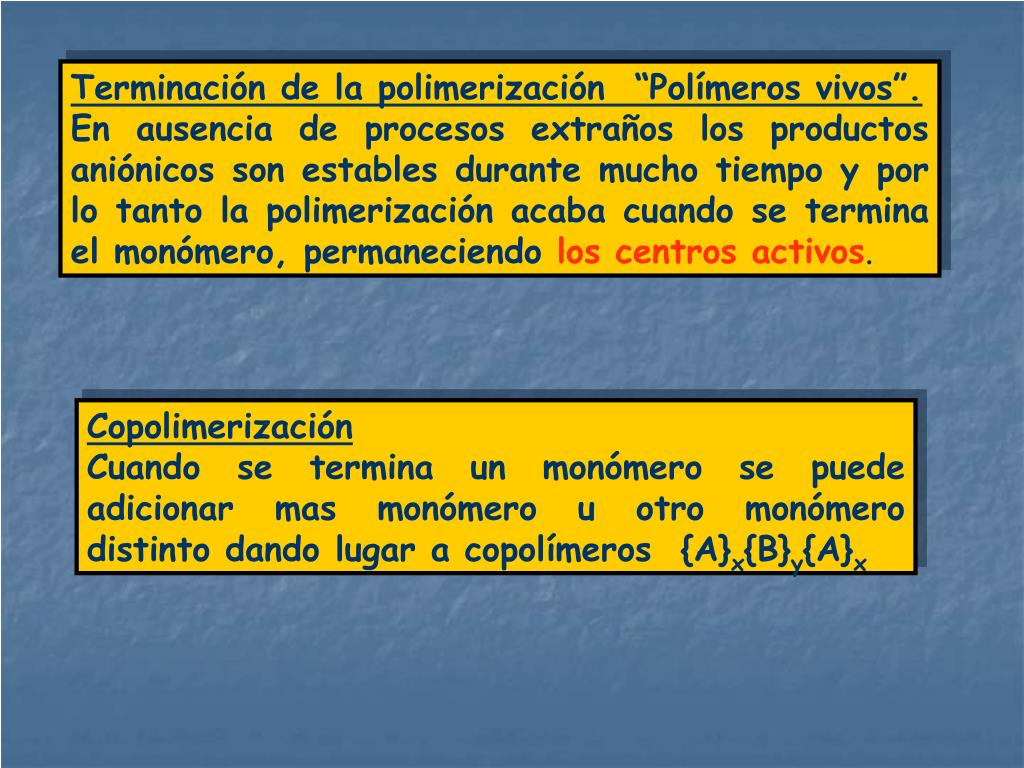

slide19

Terminación de la polimerización “Polímeros vivos”.

En ausencia de procesos extraños los productos aniónicos son estables durante mucho tiempo y por lo tanto la polimerización acaba cuando se termina el monómero, permaneciendo los centros activos.

Copolimerización

Cuando se termina un monómero se puede adicionar mas monómero u otro monómero distinto dando lugar a copolímeros {A}x{B}y{A}x

slide20

INICIACIÓN

Aparición de la especie activa con un electrón desapareado pero sin carga eléctrica.

Moléculas con enlaces débiles que se descompongan a velocidades adecuadas a temperatura no muy alta

-O-O- peróxidos

-N=N- azo compuestos

Disociación térmica

AIBN 315 – 335 K

(CH3)2C(CN)-N=N-(CN)C(CH3)2

2(CH3)2C(CN) +N2

Persulfatos 320-340 K

S2O8-2(ac)

2SO4-

Fotodisociación

AIBN

l= 366 nm

Polimerización Radical

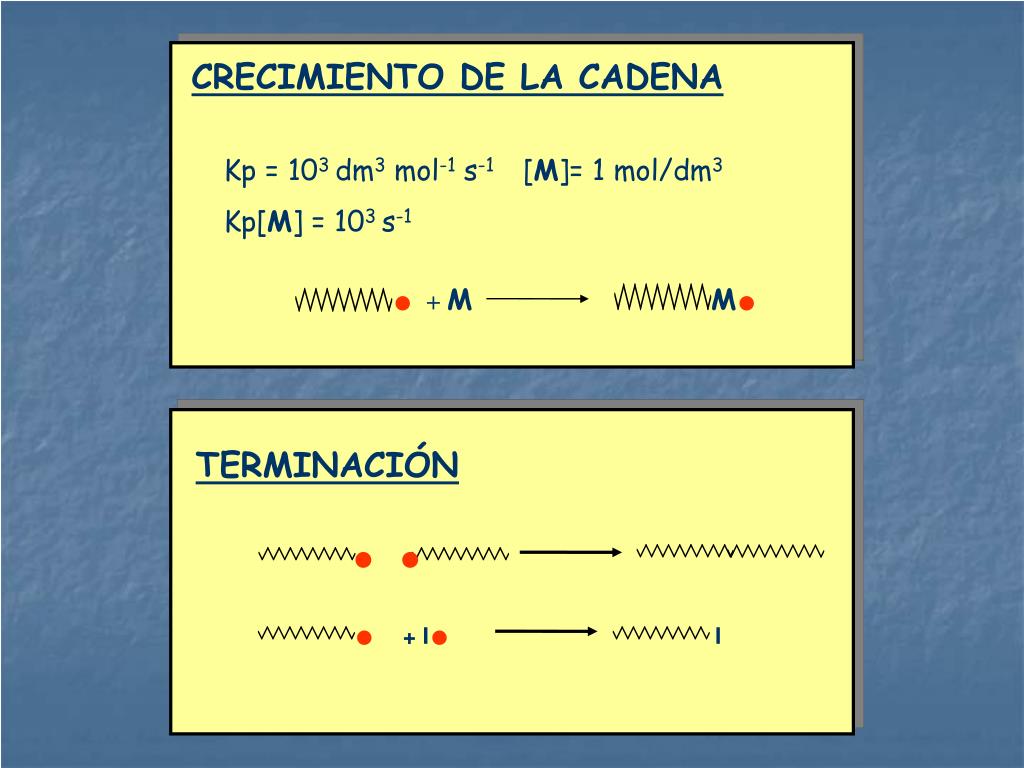

slide21

. + MM.

. .

. + I.I

CRECIMIENTO DE LA CADENA

Kp = 103 dm3 mol-1 s-1 [M]= 1 mol/dm3

Kp[M] = 103 s-1

TERMINACIÓN

slide22

Polimerización por coordinación

Proceso de Phillips

CrO3 y SiO2

HDPE High Density Polyethylene

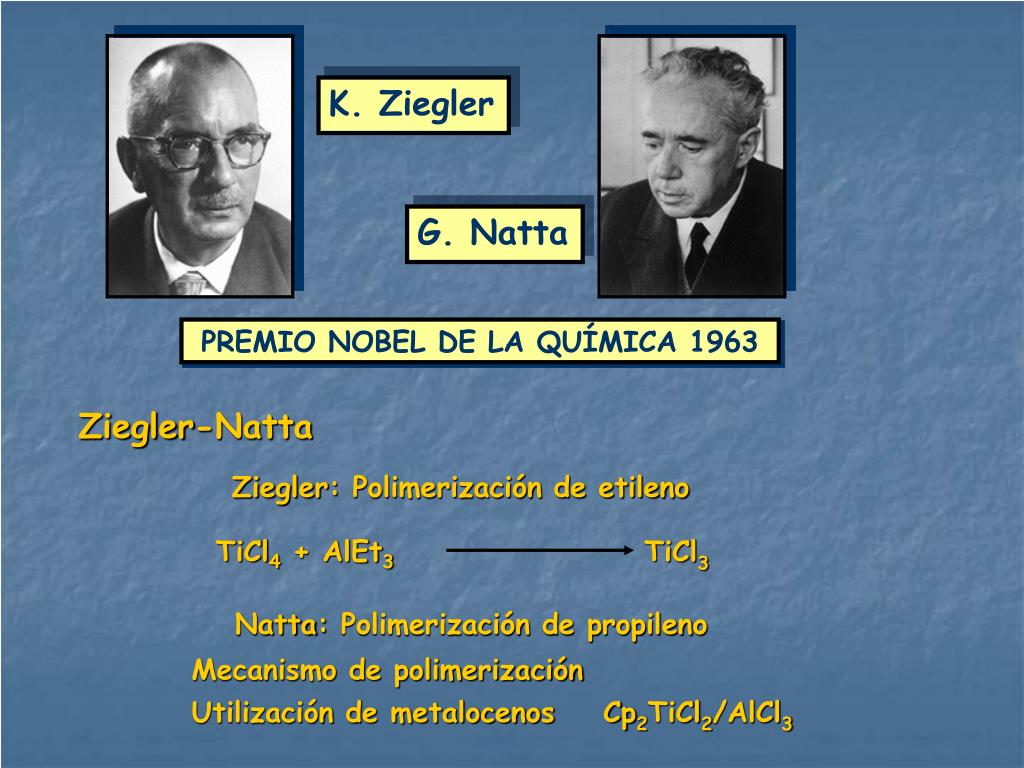

slide23

TiCl4 + AlEt3

TiCl3

K. Ziegler

G. Natta

PREMIO NOBEL DE LA QUÍMICA 1963

Ziegler-Natta

Ziegler: Polimerización de etileno

Natta: Polimerización de propileno

Mecanismo de polimerización

Utilización de metalocenos Cp2TiCl2/AlCl3

slide24

Iniciación

H2

(n-2)

Terminación

Propagación

Polimerización por coordinación (Ziegler-Natta)

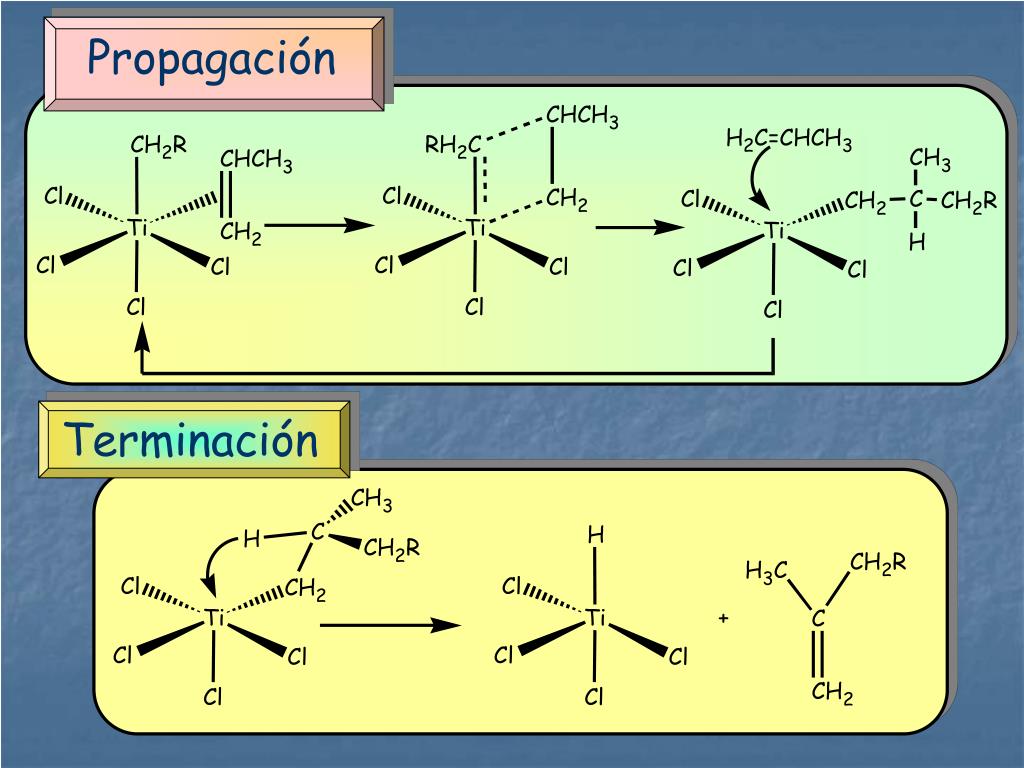

slide25

Propagación

Terminación

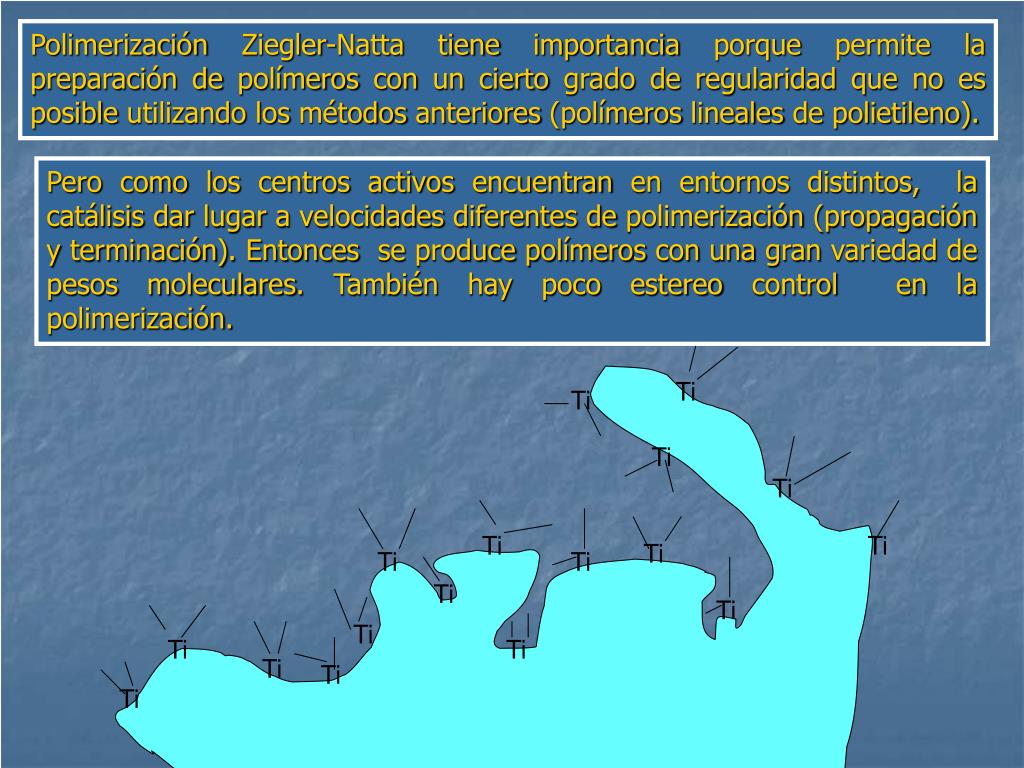

slide26

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Ti

Polimerización Ziegler-Natta tiene importancia porque permite la preparación de polímeros con un cierto grado de regularidad que no es posible utilizando los métodos anteriores (polímeros lineales de polietileno).

Pero como los centros activos encuentran en entornos distintos, la catálisis dar lugar a velocidades diferentes de polimerización (propagación y terminación). Entonces se produce polímeros con una gran variedad de pesos moleculares. También hay poco estereo control en la polimerización.

slide27

1980 Sinn y Kaminsky descubrieron que TMA (Trimetil aluminio) parcialmente hidrolizado (MAO) activa los metalocenos del grupo 4.

Polimerización por coordinación Metalocenos

Walter Kaminsky playing with his molecules

slide28

- H+

ciclopentadieno

ciclopentadienilo

benceno

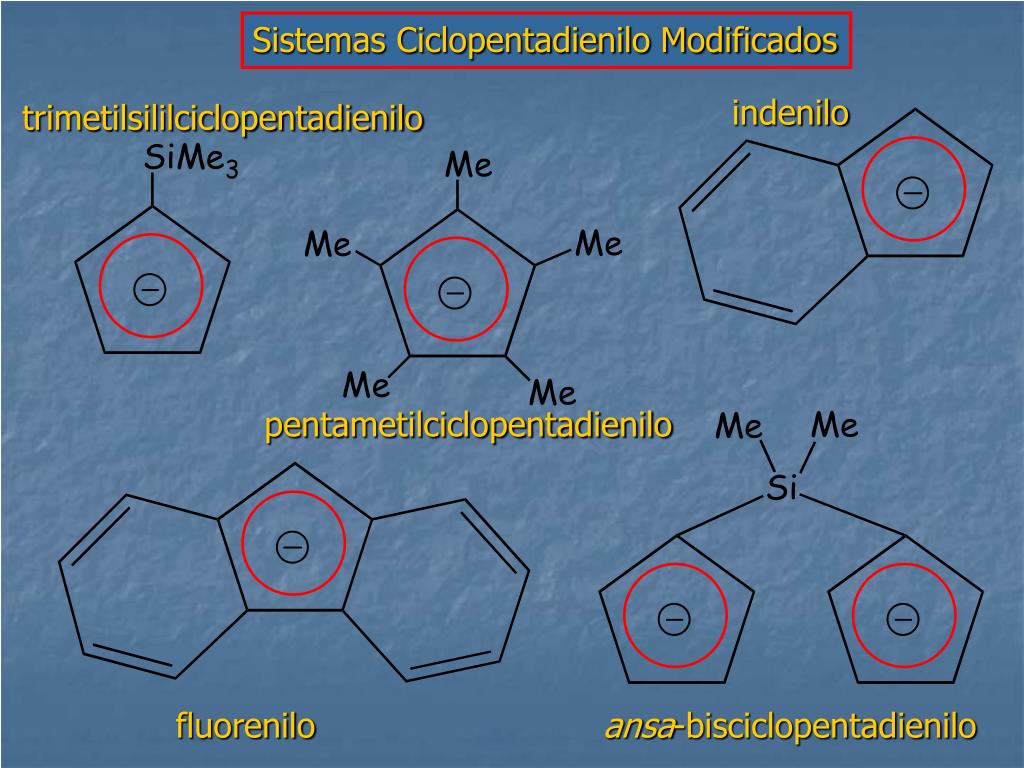

slide29

Sistemas Ciclopentadienilo Modificados

indenilo

trimetilsililciclopentadienilo

pentametilciclopentadienilo

fluorenilo

ansa-bisciclopentadienilo

slide30

Complejos Metaloceno

Ferroceno

Sintetizado por primera vez en el año 1951

Pauson, Kealy, Wilkinson, Fischer y Woodward

Premio Nobel de la Química 1973

Wilkinson y Fischer

Zr

Complejos Sandwich

slide32

MetilAluminOxano MAO

Trimetil aluminio (AlMe3) parcialmente hidrolizado

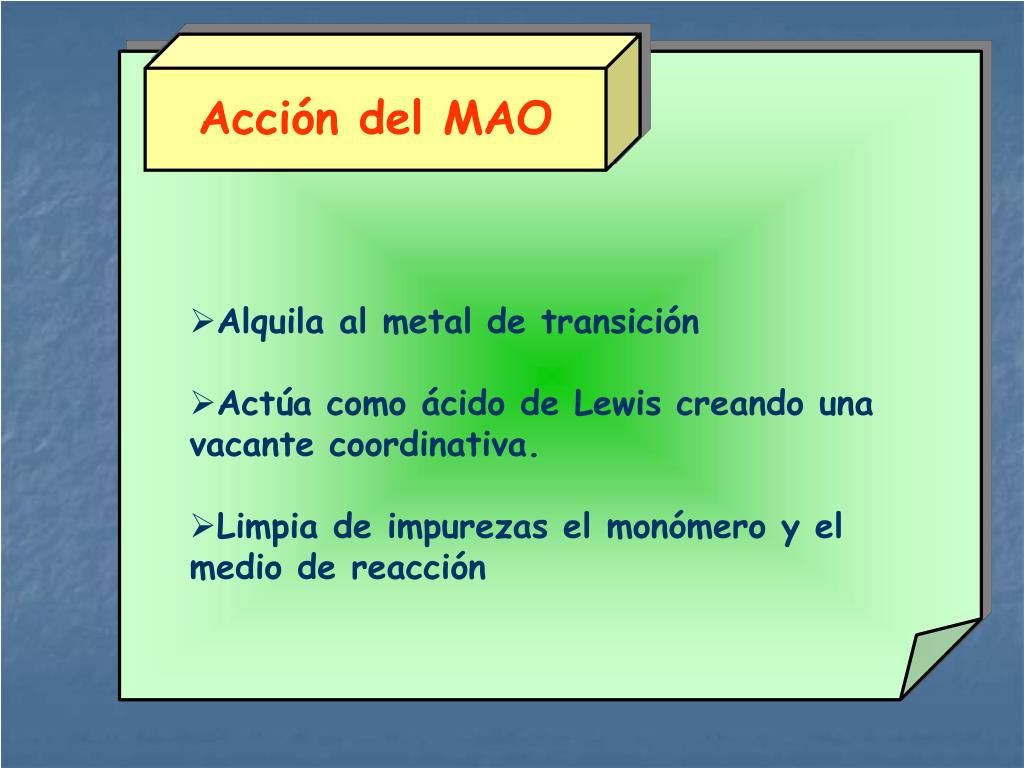

slide33

Acción del MAO

  • Alquila al metal de transición
  • Actúa como ácido de Lewis creando una vacante coordinativa.
  • Limpia de impurezas el monómero y el medio de reacción
slide35

Características Generales de los Catalizadores Metalocenos

1.-Pueden polimerizar casi cualquier monómero

2.-Producen polímeros extremadamente uniformes.

3.- Polimerizan a-olefinas con una alta estereoregularidad para dar polímeros isotácticos o sindiotácticos.

Single-site catalysts

slide37

propileno

Tacticidad

a-olefina

Atáctico

Isotáctico

Sindiotáctico

slide38

Atáctico

Isotáctico

Sindiotáctico

slide39

Diseño de Catalizadores Metaloceno

1.- Interacciones metal olefina

2.- Estabilidad del enlace metal-alquilo

3.- Influencia de los ligandos Cp

4.- Efectos estéricos de los ligandos Cp

slide40

2e-

2e-

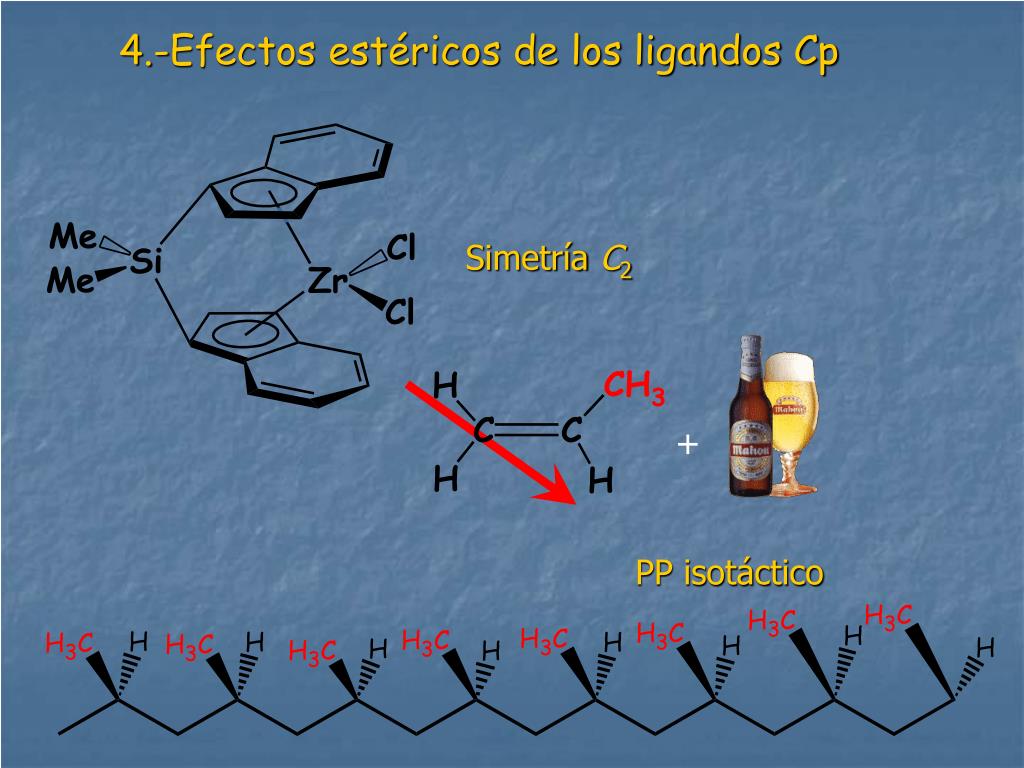

slide41

4.-Efectos estéricos de los ligandos Cp

Simetría C2

+

PP isotáctico

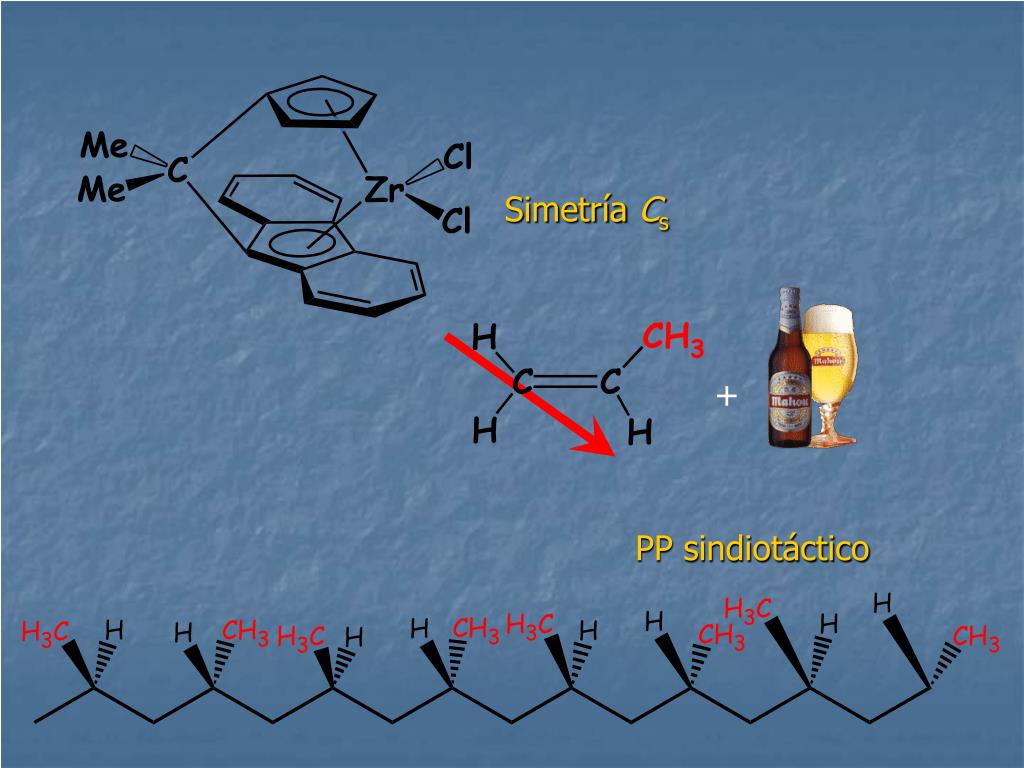

slide44

Simetría Cs

+

PP sindiotáctico

slide47

Isotáctico

mmmm = 100 %

Polímeros Isotácticos

con mis-inserción

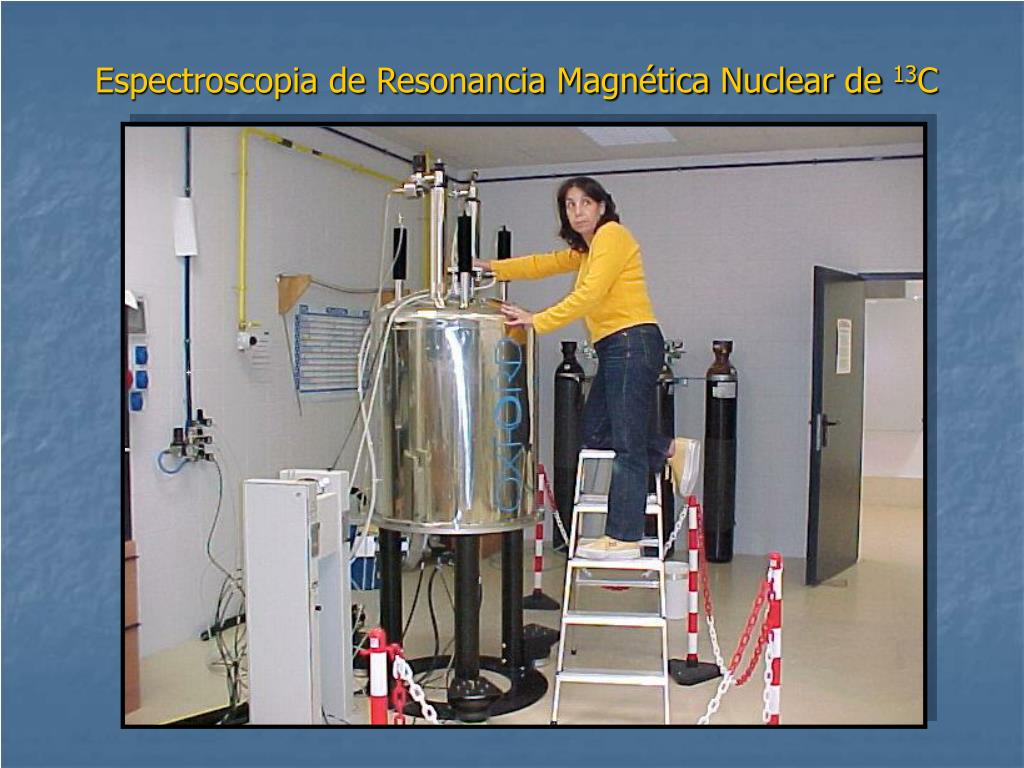

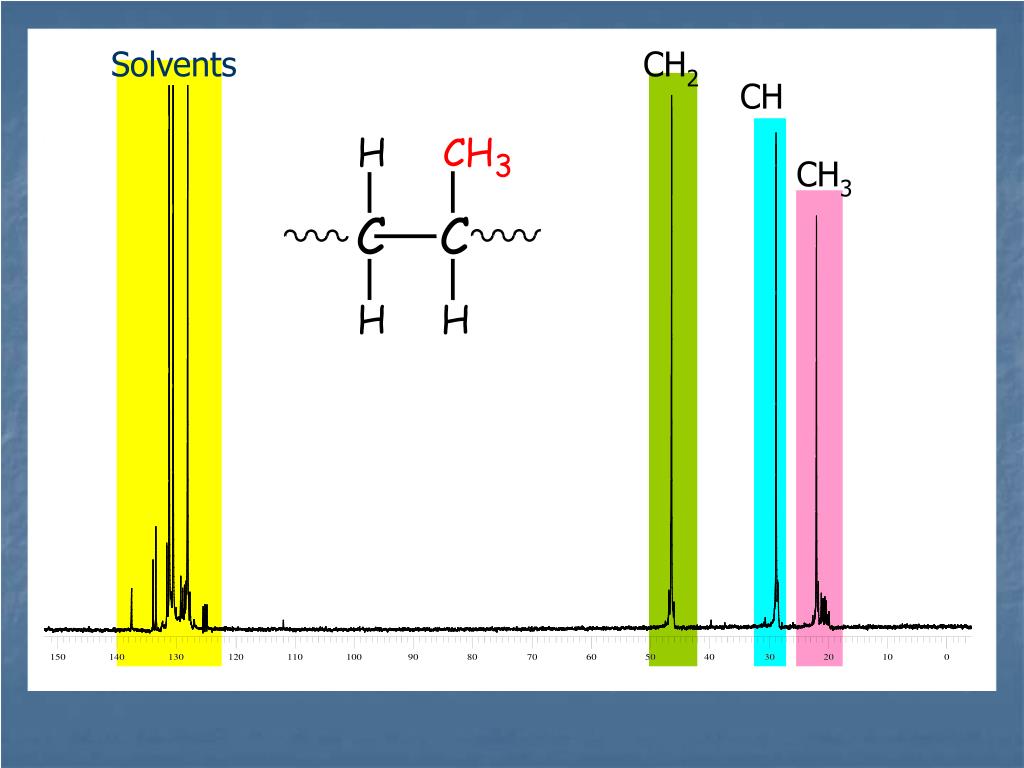

slide49

Solvents

CH2

CH

CH3

ad
