第4章 电路基础 通过实训,加深对电路的理解,掌握线性电阻和非线性电阻的测试方法,掌握直流电路电流、电压和电位的测试技能,熟悉电压源与电流源等效变换,初步掌握受控源的实验研究方法。 1.实训目的

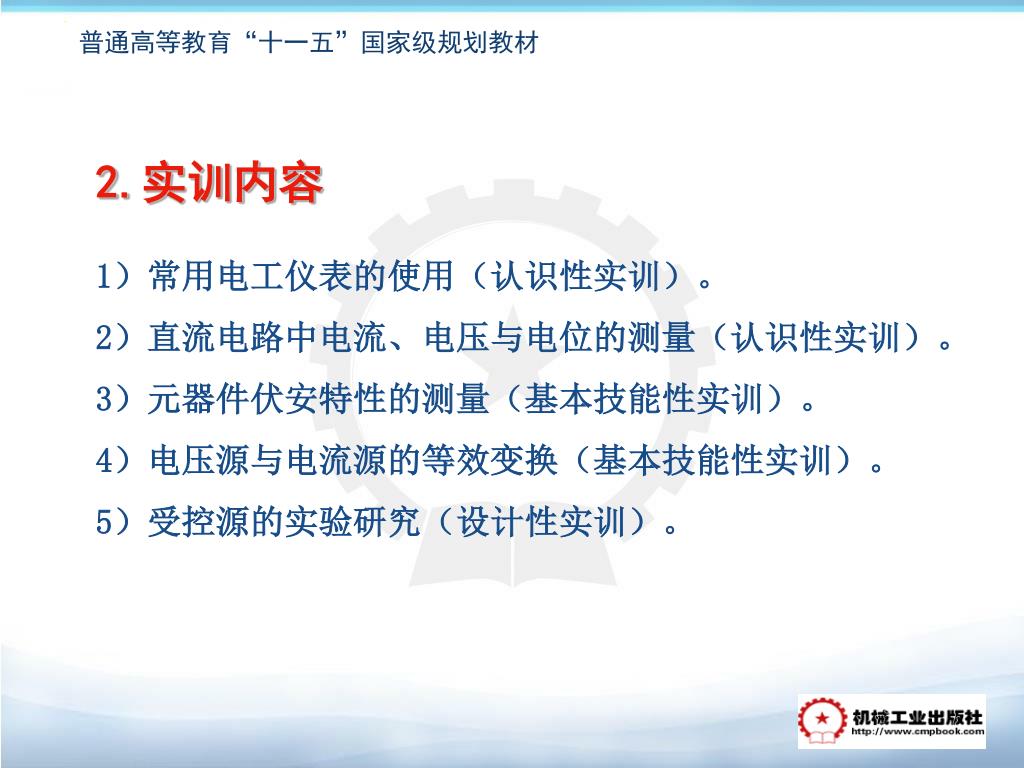

2.实训内容 1)常用电工仪表的使用(认识性实训)。 2)直流电路中电流、电压与电位的测量(认识性实训)。 3)元器件伏安特性的测量(基本技能性实训)。 4)电压源与电流源的等效变换(基本技能性实训)。 5)受控源的实验研究(设计性实训)。
4.1 常用电工仪表的使用 4.1.1 实训目的 1)了解常用电工仪表的基本用途。 2)熟悉电压表、电流表等电工仪表的使用方法。 3)熟悉稳压电源的使用方法。
4.1.2 实训原理 如何正确地使用电工仪表,是做好实验的保证,也是必备的基本功。 短路、开路、虚接和错接等现象往往会引起烧毁仪表、损坏设备、甚至危害人身安全等事故。 实训的关键是:了解电路原理,懂仪表性能,掌握接线方法,熟悉实验规则。除此之外,在实验中还要切实掌握以下技能:
1.电路接线 (1)准备充分 在电路接线前,一定要做好实验准备工作。 (2)先主后辅 电路连接顺序是:先接主回路,再接辅助回路。 (3)牢固准确 接线端的连接处,要拧紧或插紧,防止虚接。 (4)井然有序 电路连接要井然有序,要易看、易查和易操作。
2.仪器仪表接线 (1)电流表的接线方法 串联:电流表要串联在电路中。 方向:电流从表 “+”端流进,从表“—”端流出。 电流表不准与电源并联。 图4-1 电流表串联在电路中 图4-2 电流从 “+”端流进,从 “—”端流出
(2)电压表的接线方法 并联:电压表要并联在被测电路中。 极性:测电压时,要注意电路 “+”、—”端极性。 严禁电压表与电源串联 。 图4-3 电流表不能与电源并联 图4-4 电压表并联在电路中
电压表的接线方法 电压表要并联接在被测电路中。 测量电压时,应注意电路 “+”、—”端极性。 图4-5 测电压时要注意极性
(3)欧姆表的接线方法 并联:欧姆表要与被测电阻或负载并接。 测量电阻时,应注意断开电阻的一端。 图4-6 万用表测电阻
欧姆表的接线方法 图4-7 并联电路测量电阻RL 图4-8 串联电路测量电阻RL

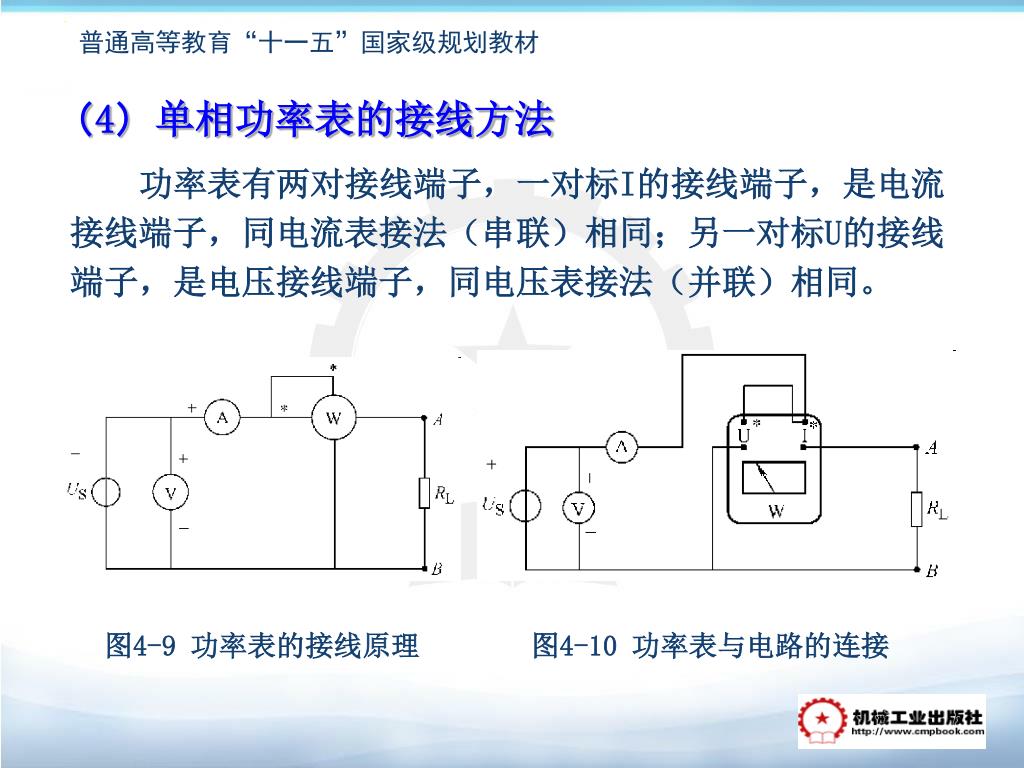

(4)单相功率表的接线方法 功率表有两对接线端子,一对标I的接线端子,是电流接线端子,同电流表接法(串联)相同;另一对标U的接线端子,是电压接线端子,同电压表接法(并联)相同。 图4-9 功率表的接线原理 图4-10 功率表与电路的连接
(5)绝缘电阻表的测量接线方法 绝缘电阻表俗称兆欧表,又称“摇表”,它是测量 Ω以上电阻之用。主要是用于测量电气设备和供电线路的绝缘电阻。 测量连接方法类似电压表。不同的是兆欧表有三个接线柱,即L(线)、E(地)和G(屏),在进行一般测量时,只要把被测绝缘电阻接在L与E之间便可。但在测量表面不干净或潮湿的对象时,为了准确测量绝缘电阻,就必须使用G。

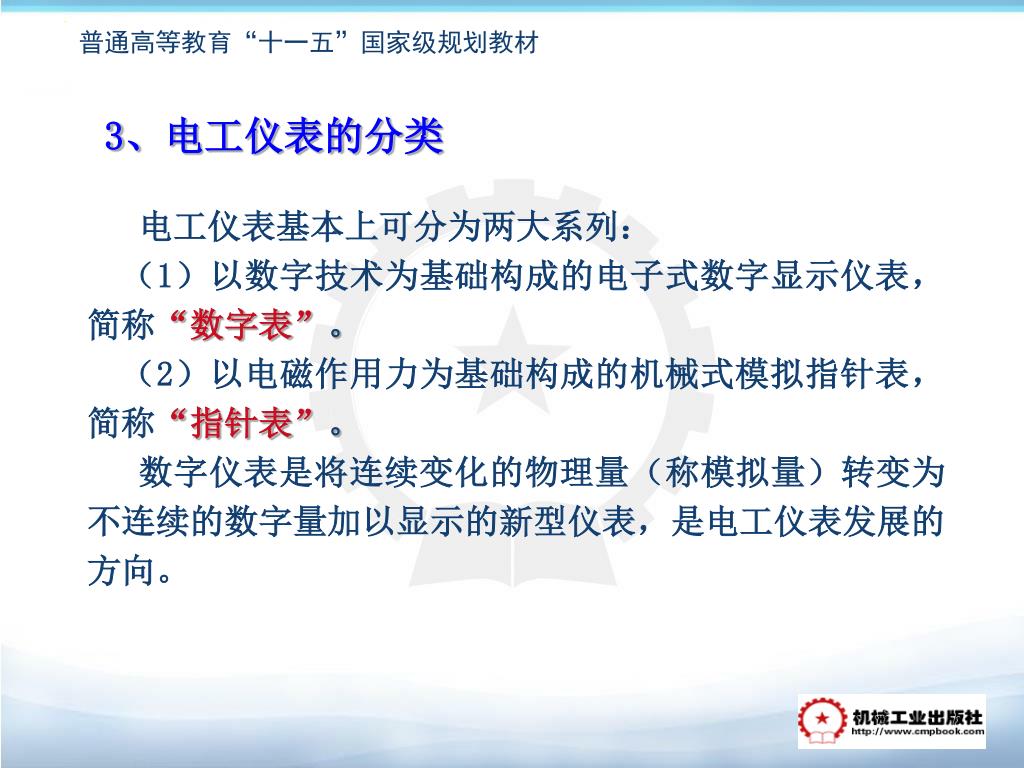

3、电工仪表的分类 电工仪表基本上可分为两大系列: (1)以数字技术为基础构成的电子式数字显示仪表,简称“数字表”。 (2)以电磁作用力为基础构成的机械式模拟指针表,简称“指针表”。 数字仪表是将连续变化的物理量(称模拟量)转变为不连续的数字量加以显示的新型仪表,是电工仪表发展的方向。
4-1 实训项目完 机械工业出版社印制
4.2 电流、电压与电位的测量 4.2.1 实训目的 1)加深对电流、电压与电位的理解。 2)掌握直流电路电流、电压和电位的测量方法。 3)验证电路中各点电位的相对性,电压的绝对性和 等电位点的公共性。
4.2.2 实训原理 电路基本上是由电源、中间环节和负载三部分构成。 为了研究的方便,通常将实际电路抽象为电路模型,用电阻、电容和电感等理想元件来模拟电路中的元器件,用理想的电压源和电流源来替代电路电源,再用理想导线将这些元器件连接起来,构成电路模型,如图4-11所示。 1.电路模型 图4-11 电路模型
1)电流 2)电压 3)电位 4)正电位与负电位 5)等电位 2.电路基本参数
1)电流的测量 2)电压的测量 3)电位的测量 4)电压表的正确接法: ① 电压表外接法测量电路; ② 电压表内接法测量电路。 3.电流、电压和电位的测量

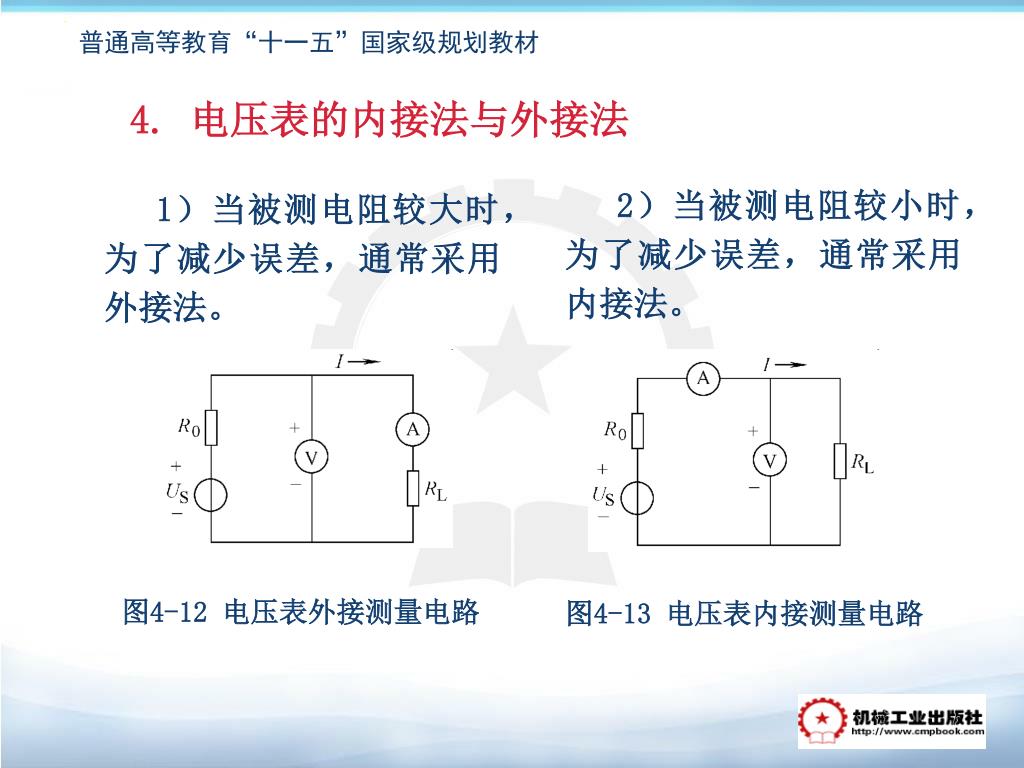

2)当被测电阻较小时,为了减少误差,通常采用内接法。 1)当被测电阻较大时,为了减少误差,通常采用外接法。 4. 电压表的内接法与外接法 图4-12 电压表外接测量电路 图4-13 电压表内接测量电路
4.2.4 实训内容与步骤 1.电压、电位测量 电路如图4-14所示。电路参数:直流电源 US1=20V,US2=10V,R1=120Ω,R2=200Ω,R3=100Ω,R4=150Ω,R5=120Ω。 图4-14 电压、电位测量电路

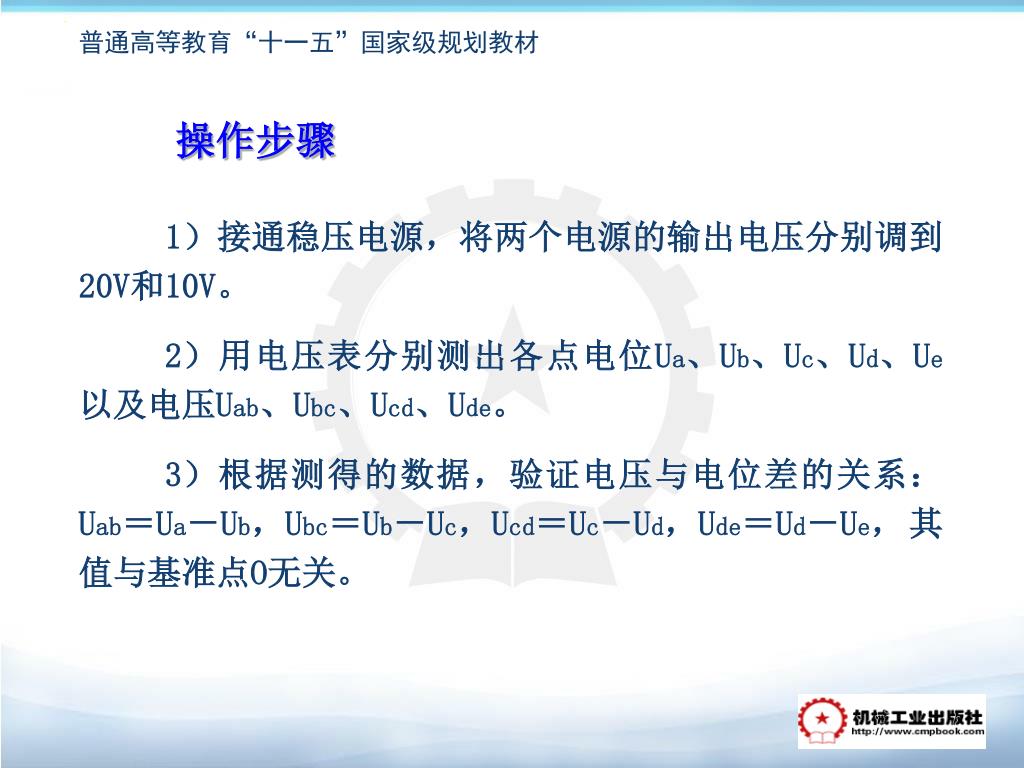

1)接通稳压电源,将两个电源的输出电压分别调到20V和10V。 2)用电压表分别测出各点电位Ua、Ub、Uc、Ud、Ue以及电压Uab、Ubc、Ucd、Ude。 3)根据测得的数据,验证电压与电位差的关系:Uab=Ua-Ub,Ubc=Ub-Uc,Ucd=Uc-Ud,Ude=Ud-Ue,其值与基准点O无关。 操作步骤
电路如图4-15所示。电路参数:直流电源US1=14V,US2=9V,R1=20Ω,R2=5Ω,RL=6Ω。 2.电流的测量 图4-15 电流测量电路
1)调节直流稳压电源,使输出电压为:Us1=14V,Us2=9V,并用直流电压表校准电压值。 2)用直流电流表测量I1、I2和I3的电流值,再用电压表测量Uao电压值,并将电流、电压测量值填入表4-3中。 3)根据公式I3=Uao/RL,计算电流I3值,并验证I3的测量值与计算值是否相等。 操作步骤
4.2.6 注意事项 1)认真选用元器件和测量仪表的型号、规格。 2)要了解仪表测量的读数方法和误差处理方法。 3)测量时,要注意仪表的正、负极性。 4)要根据估算的电压、电流值来选择仪表的量程,量程太小,容易损坏仪表;量程太大,误差大,测量不精确。
4-2 实训项目完 机械工业出版社印制

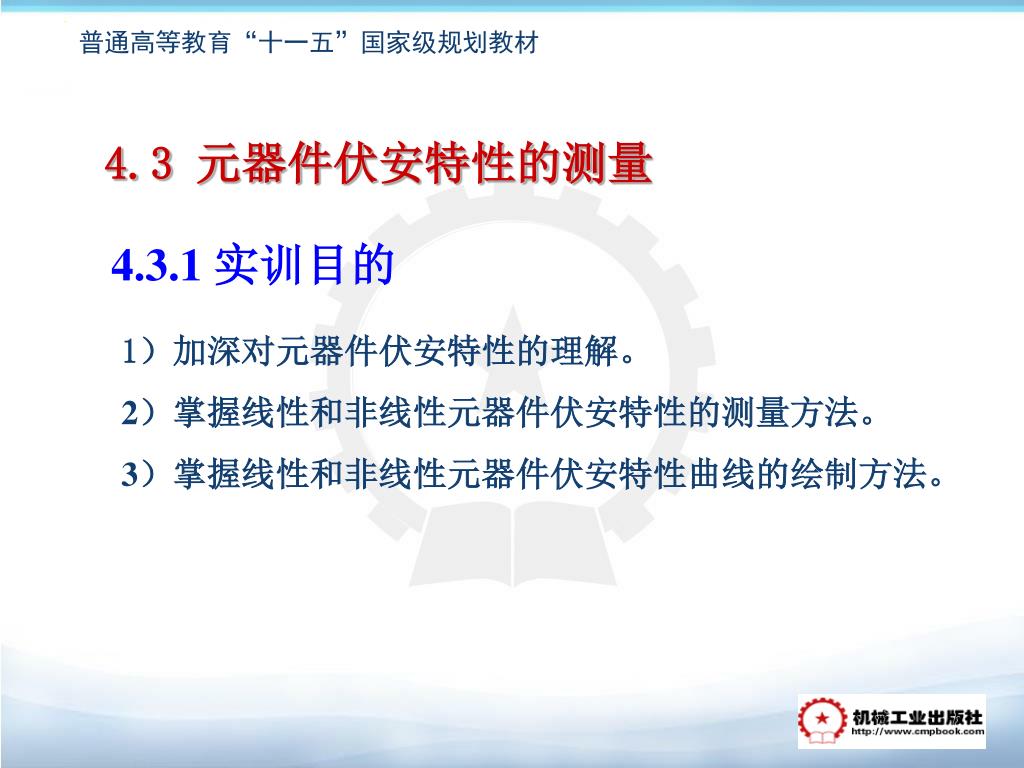

4.3 元器件伏安特性的测量 4.3.1 实训目的 1)加深对元器件伏安特性的理解。 2)掌握线性和非线性元器件伏安特性的测量方法。 3)掌握线性和非线性元器件伏安特性曲线的绘制方法。
4.3.2 实训原理 1)元器件的特性,一般用该元件上的电压U与通过该元件的电流I之间的函数关系来表示,这种函数关系称为该元件的伏安特性,有时也称为电路VCR (Voltage Current Relation )。用U和I分别作为纵坐标和横坐标绘成的曲线就叫做伏安特性曲线。 2)电阻、白炽灯泡和半导体二极管等,都是电路元件。其中线性电阻的伏安特性是一条通过原点的直线,该直线的斜率等于该电阻的阻值,如图4-16 A所示。
3)白炽灯泡在工作时,灯丝处于高温状态,其灯丝电阻随着温度的改变而改变,具有非线性电阻元件的伏安特性,其阻值也不是常数,所以它的伏安特性为一条曲线,不服从欧姆定律。3)白炽灯泡在工作时,灯丝处于高温状态,其灯丝电阻随着温度的改变而改变,具有非线性电阻元件的伏安特性,其阻值也不是常数,所以它的伏安特性为一条曲线,不服从欧姆定律。 4)半导体二极管也是非线性元件,其阻值不但随电压和电流的大小而改变,还与电流的方向有关。当正向接法时,其外特性如图4-16 C所示。

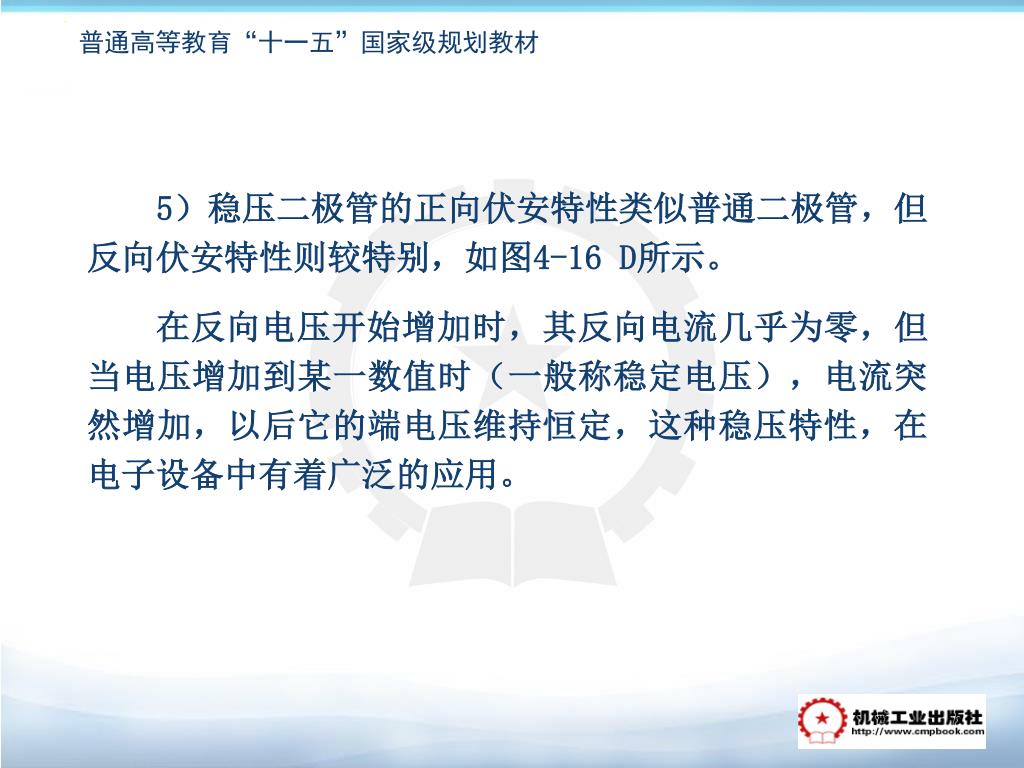

5)稳压二极管的正向伏安特性类似普通二极管,但反向伏安特性则较特别,如图4-16 D所示。 在反向电压开始增加时,其反向电流几乎为零,但当电压增加到某一数值时(一般称稳定电压),电流突然增加,以后它的端电压维持恒定,这种稳压特性,在电子设备中有着广泛的应用。

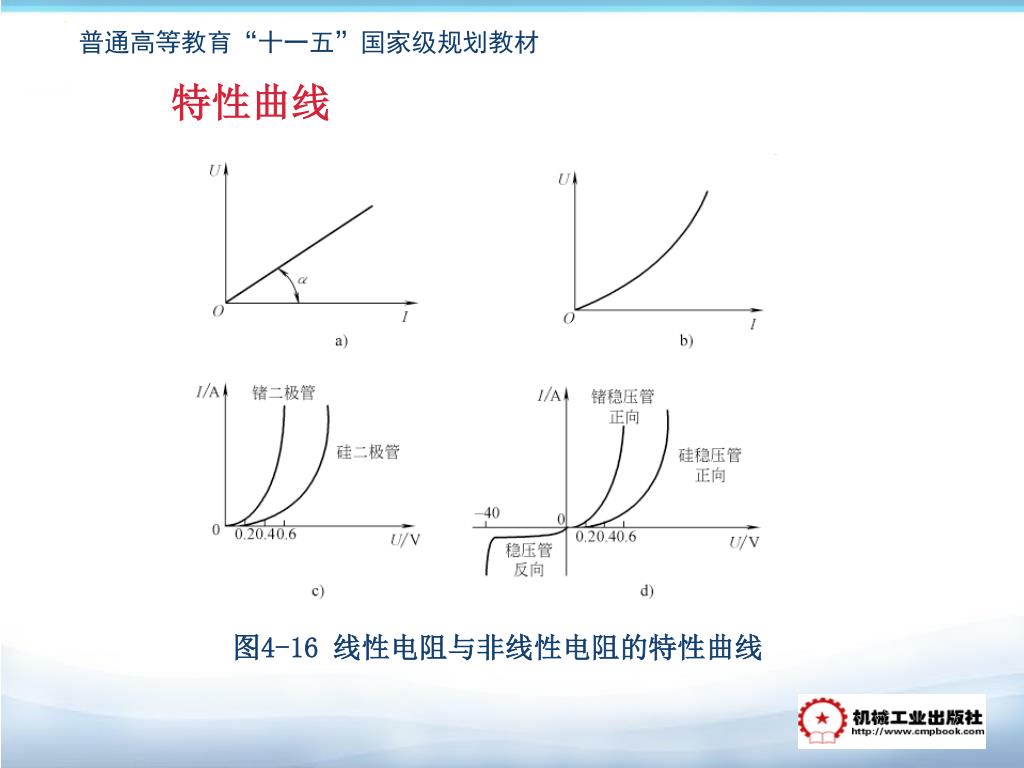

特性曲线 图4-16 线性电阻与非线性电阻的特性曲线

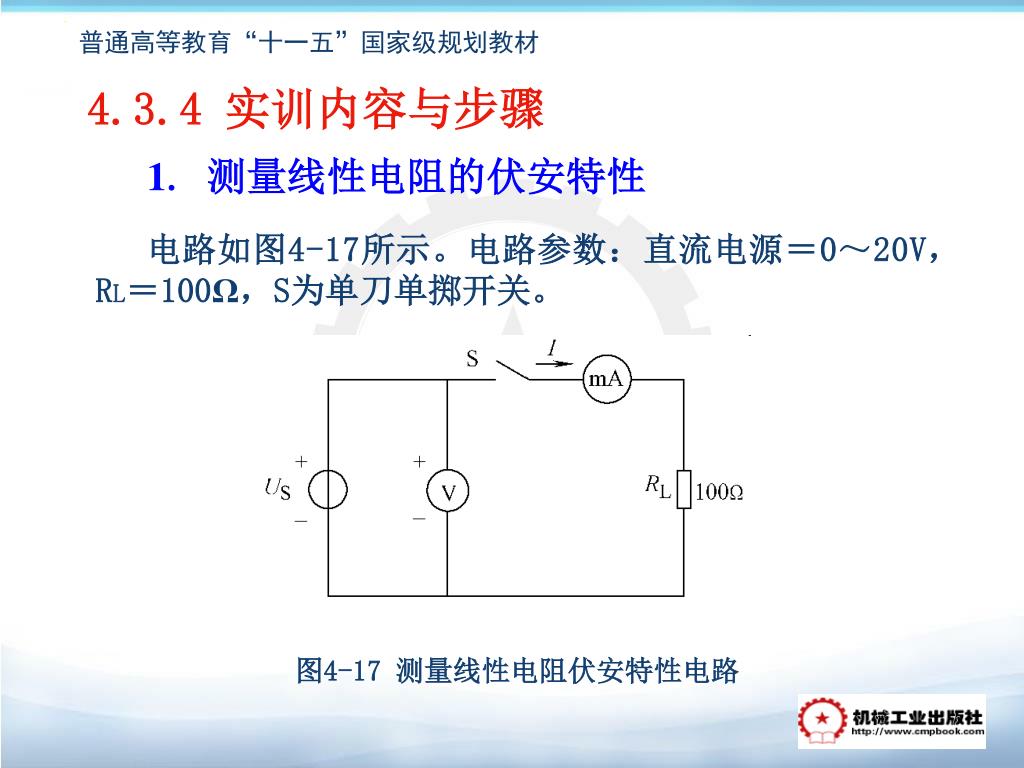

4.3.4 实训内容与步骤 1. 测量线性电阻的伏安特性 电路如图4-17所示。电路参数:直流电源=0~20V,RL=100Ω,S为单刀单掷开关。 图4-17 测量线性电阻伏安特性电路
1)先将稳压电源调到零位,闭合开关S,缓慢调节稳压电源Us的输出电压,使输出电压分别为表4-5所列出的电压值。 记录时,以并联的电压表的指示值为准。然后逐点测量通过负载电阻RL的电流值,并填入表4-5中。 2)在实训报告册上,用逐点法绘制线性电阻RL的伏安特性曲线。 操作步骤
将上述电路中的负载电阻RL换成20W/36V白炽灯泡,重复上述步骤,即可测得白炽灯泡两端的电压及相应电流数值,如图4-18所示。将上述电路中的负载电阻RL换成20W/36V白炽灯泡,重复上述步骤,即可测得白炽灯泡两端的电压及相应电流数值,如图4-18所示。 2.测量白炽灯泡的伏安特性 图4-18 测量白炽灯泡伏安特性的电路
1)将稳压电源Us调到零位,闭合开关S,缓慢调节Us的输出电压,使输出电压分别为表4-6所列出的电压值。1)将稳压电源Us调到零位,闭合开关S,缓慢调节Us的输出电压,使输出电压分别为表4-6所列出的电压值。 记录时,以并联的电压表的指示值为准。然后逐点测量通过白炽灯泡的电流值,并填入表4-6中。 2)在实训报告册上,用逐点法绘制非线性电阻-白炽灯泡的伏安特性曲线。 操作步骤
电路如图4-19所示,R为限流电阻。首先用万用表R×100Ω或R×1KΩ档,判定二极管的极性,并记录等效正向阻值和反向阻值。 3.测量二极管的正反向伏安特性 图4-19 测量二极管和稳压管伏安特性电路
1)将稳压电源调到零位,闭合开关S,接通电源,缓慢调节Us的输出电压,使输出电压U分别为表4-7所列出的电压值。然后逐点测量通过二极管的正向电流ID+和反向电流ID- ,将所测的电流值填入表4-7中。 2)在实训报告册上,用逐点法绘制二极管正反向伏安特性曲线。 操作步骤
将图4-19所示电路中的二极管换成稳压二极管,重复上述步骤并记下读数。将图4-19所示电路中的二极管换成稳压二极管,重复上述步骤并记下读数。 4.测量稳压管正反向的伏安特性 图4-19 测量二极管和稳压管伏安特性电路

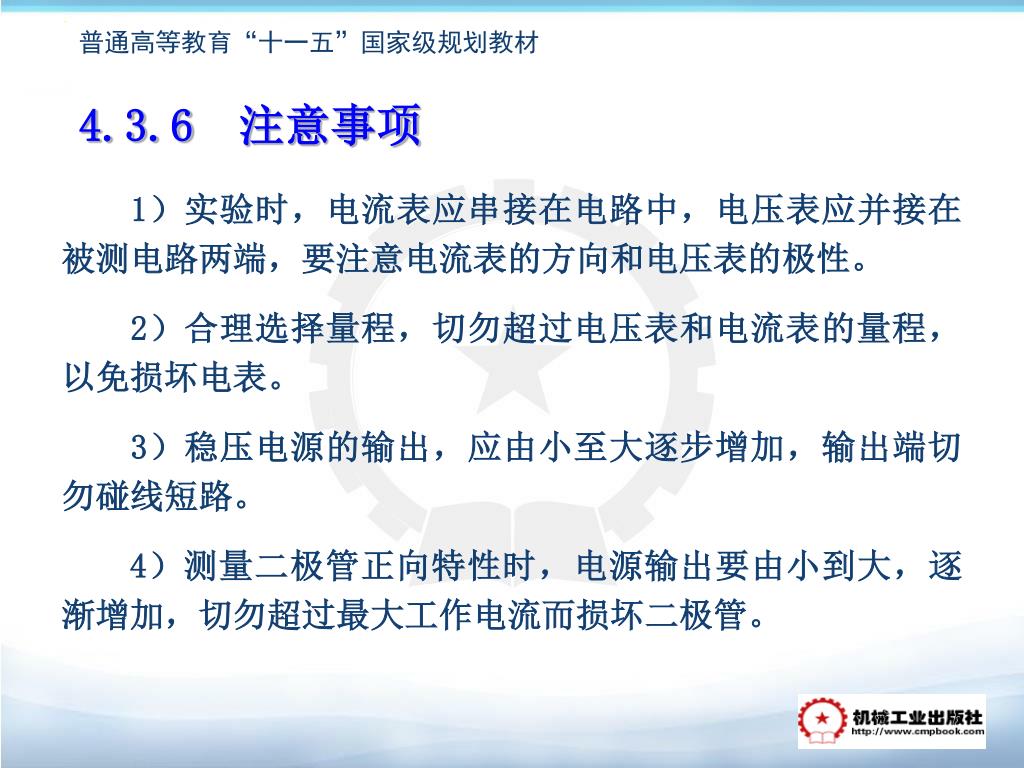

4.3.6 注意事项 1)实验时,电流表应串接在电路中,电压表应并接在被测电路两端,要注意电流表的方向和电压表的极性。 2)合理选择量程,切勿超过电压表和电流表的量程,以免损坏电表。 3)稳压电源的输出,应由小至大逐步增加,输出端切勿碰线短路。 4)测量二极管正向特性时,电源输出要由小到大,逐渐增加,切勿超过最大工作电流而损坏二极管。

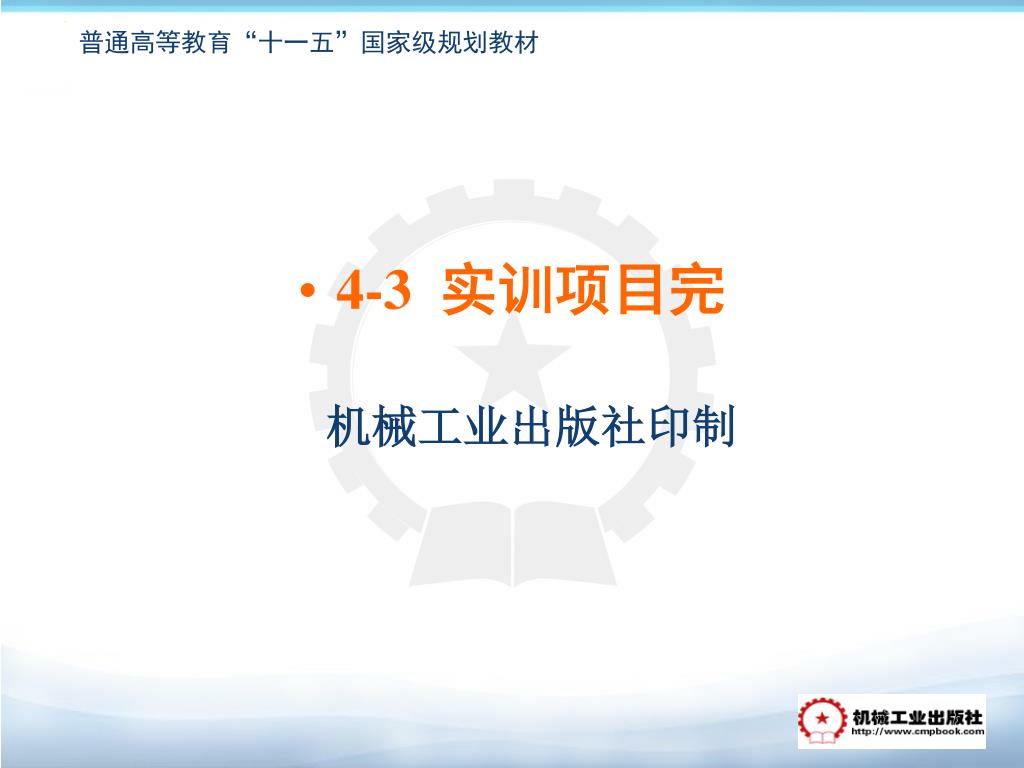

4-3 实训项目完 机械工业出版社印制

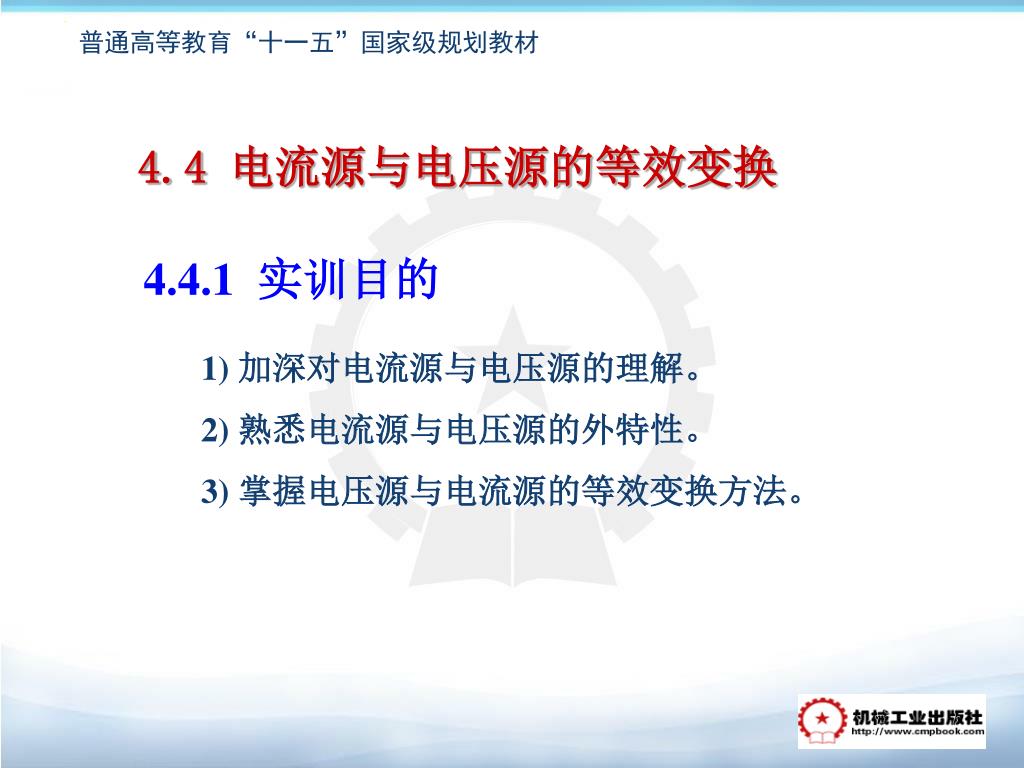

4.4 电流源与电压源的等效变换 4.4.1 实训目的 1) 加深对电流源与电压源的理解。 2) 熟悉电流源与电压源的外特性。 3) 掌握电压源与电流源的等效变换方法。
4.4.2 实训原理 1)电压源是一种理想的电路元件,其端电压是一固定值。无论负载如何变化,端电压总保持一定。实际电压源模型可以看作一个理想电压源与一个电阻的串联组合。 2)电流源也是一种理想的电路元件,其输出电流是一固定值。无论负载如何变化,输出电流总保持一定。实际电流源模型可以看作一个理想电流源与一个电阻的并联组合。
3)电路分析时,有时将实际电源看成理想电压源与等效内阻相串联,或看成理想电流源与等效内阻相并联,根据电路分析的需要,电压源与电流源可以进行等效变换。3)电路分析时,有时将实际电源看成理想电压源与等效内阻相串联,或看成理想电流源与等效内阻相并联,根据电路分析的需要,电压源与电流源可以进行等效变换。 电压源与电流源的等效变换是指外部变换,即变换前后端口的外特性保持不变。

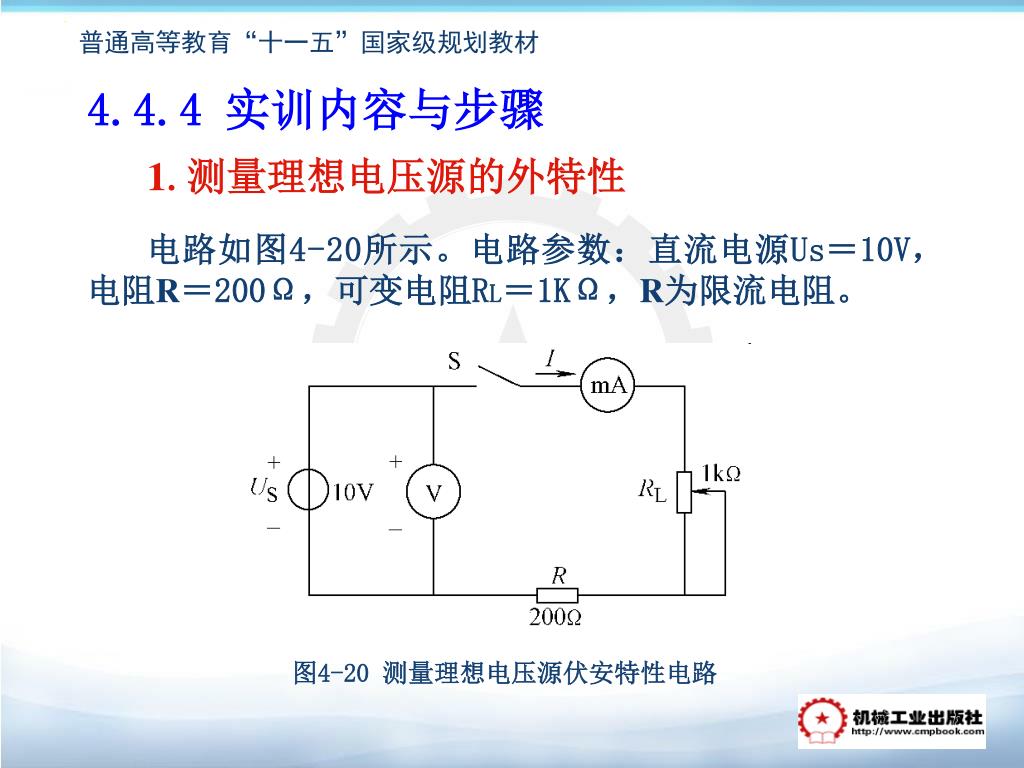

4.4.4 实训内容与步骤 1.测量理想电压源的外特性 电路如图4-20所示。电路参数:直流电源Us=10V,电阻R=200Ω,可变电阻RL=1KΩ,R为限流电阻。 图4-20 测量理想电压源伏安特性电路
1)闭合开关S,调节Us的输出电压为10V。然后,缓慢调节可变电阻RL,使RL阻值由小到大变化,分别为表4-9所列出的值。1)闭合开关S,调节Us的输出电压为10V。然后,缓慢调节可变电阻RL,使RL阻值由小到大变化,分别为表4-9所列出的值。 2)逐点测量电压和电流值,并将所测电流和电压值填入表4-9中。 操作步骤
电路如图4-21所示。电路参数:直流电源Us=10V,R0=100Ω,限流电阻R=200Ω,可变电阻RL=1KΩ。将直流电源US与电阻R0串联,来模拟实际电压源。 2.测量实际电压源的外特性 图4-21 测量实际电压源伏安特性的电路
1)闭合开关S,使稳压电源Us的输出电压为10V。再缓慢调节可变电阻RL,使RL阻值由小到大变化,分别为表4-10所列出的值。 2)逐点测量电压值和电流值,并将所测电流和电压值填入表4-10中。 操作步骤

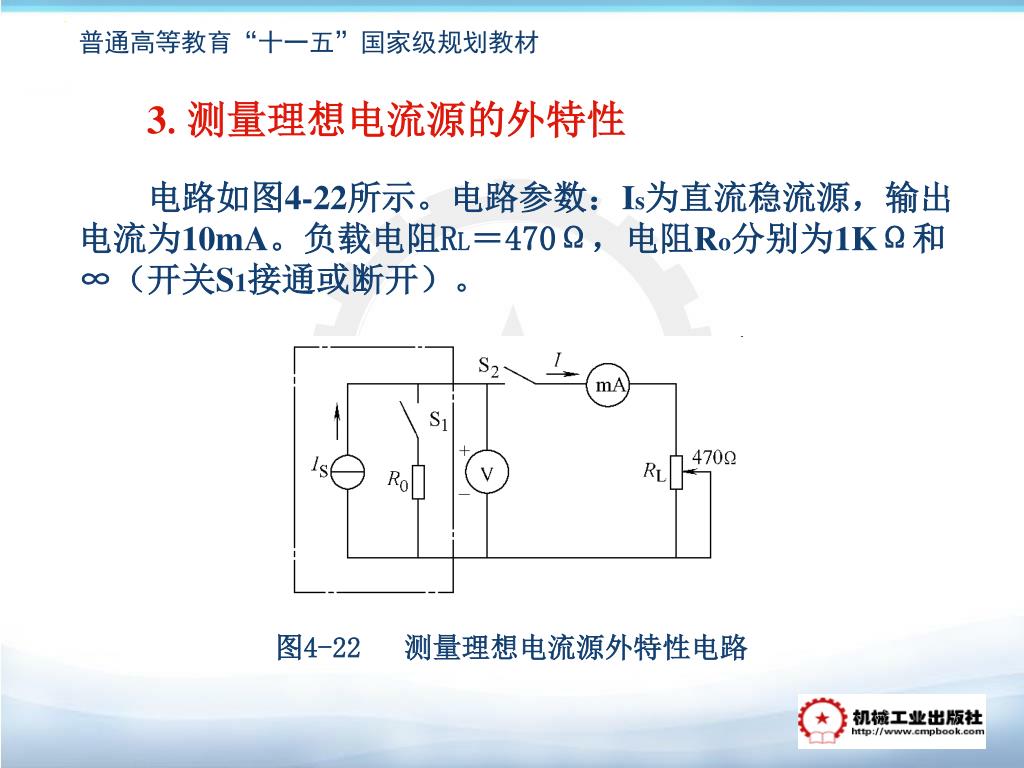

电路如图4-22所示。电路参数:Is为直流稳流源,输出电流为10mA。负载电阻RL=470Ω,电阻Ro分别为1KΩ和∞(开关S1接通或断开)。 3.测量理想电流源的外特性 图4-22 测量理想电流源外特性电路
1)断开开关S1(相当于R0开路),闭合开关S2,缓慢调节电阻RL,使可变电阻RL的阻值分别为表4-11所列出的值。 2)逐点测量电流和电压值,并填入表4-11中。 操作步骤

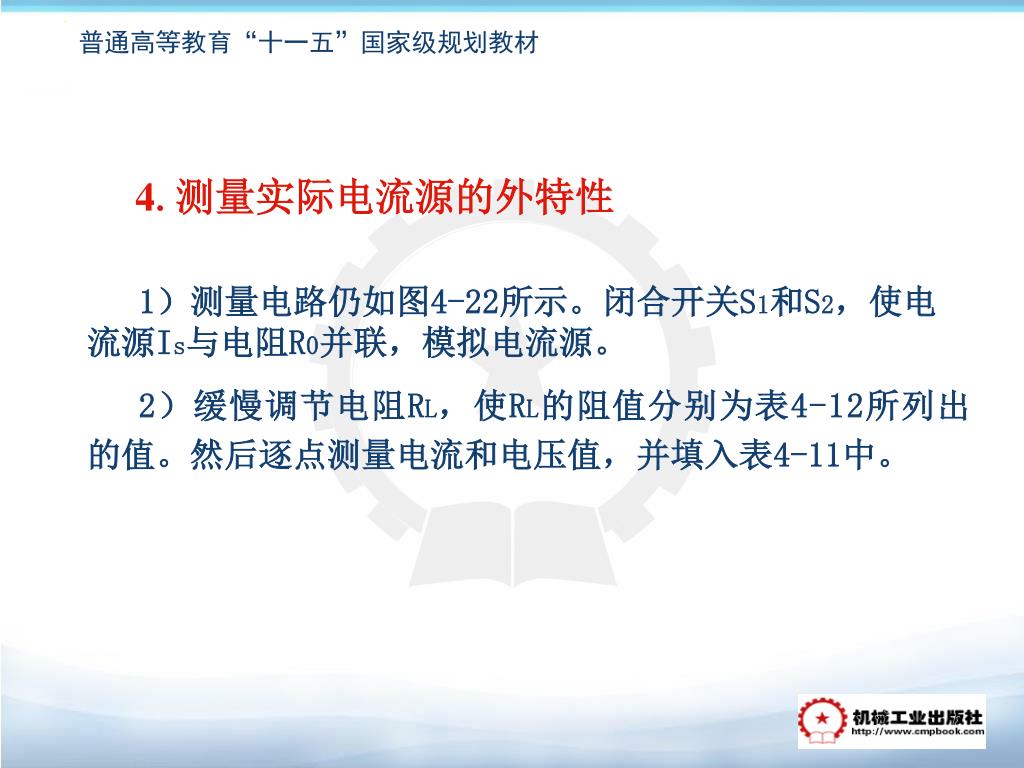

4.测量实际电流源的外特性 1)测量电路仍如图4-22所示。闭合开关S1和S2,使电流源Is与电阻R0并联,模拟电流源。 2)缓慢调节电阻RL,使RL的阻值分别为表4-12所列出的值。然后逐点测量电流和电压值,并填入表4-11中。

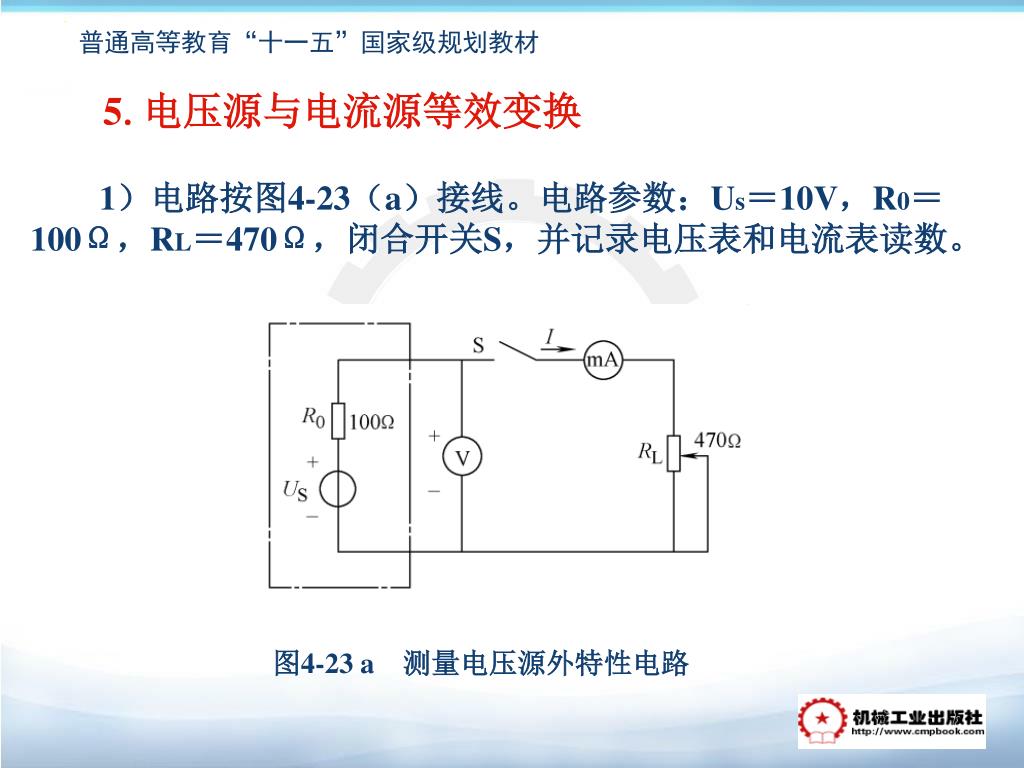

1)电路按图4-23(a)接线。电路参数:Us=10V,R0=100Ω,RL=470Ω,闭合开关S,并记录电压表和电流表读数。1)电路按图4-23(a)接线。电路参数:Us=10V,R0=100Ω,RL=470Ω,闭合开关S,并记录电压表和电流表读数。 5.电压源与电流源等效变换 图4-23 a 测量电压源外特性电路
