Commander sk

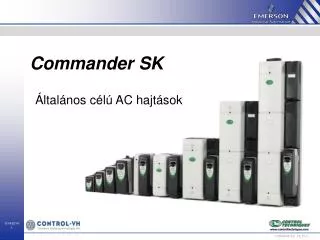

Commander SK

Általános célú AC hajtások


Commander sk1

Commander SK

Témakörök

  • Bevezetés

  • Névleges teljesítmények és vázméretek

  • Motorszabályozó képességek

  • Szabályozási rendszerkialakítások

  • Működtetés hálózati csatlakoztatással

  • Beállítás és programozás

  • Az alkalmazás előnyei


Bevezet s

Bevezetés

Gazdaságos és teljes felszereltségű

  • A legfontosabb képességek

    • Egyszerű paraméterezés

    • Hordozható paramétermásoló eszköz

    • 400 paraméter a maximális flexibilitáshoz

    • Bővítő kommunikációs, I/O és PLC opciók

    • V/Hz és nagy teljesítőképes-ségű nyílthurkú vektorvezérlés

    • Széles teljesítménytartomány – 0,25-132kW-ig


Bevezet s1

Bevezetés

Egyszerűség és flexibilitás

Dinamikus fékezés

Kis helyigényű belsőfékellenállásElektronikus leállítás(csak a 2-es mérethez)

Kezelői interfész

Kezelői interfész

A dinamikus fékezés ellenállásaiElektronikus leállítás, vagy ciklikus üzem

SM-Keypad Plus

Távoli SK-Keypad

SmartStick

CTOPC server

HMIkezelőiinterfész

Alkalmazások PLC műveletek felhasználásával

CTSoftCTScope

Programozási platform

Vezérlés külső PLC-ről

SmartStick

Alapeszközök

A vezérlés módja

PLC funkciókFunkciócsoportos programozásLétralogikai sorrendvezérlés

Bemenet/kimenet

PLC

Kommunikáció

Opciók

Alapeszközök

Opciók

Alapeszköz

SMBipolar

SM-I/OTimer

SM-I/O32

SM-I/OLite

SM-I/O24V

SM-PELV

SM-I/O120V

3 analóg5 digitális I/O(Frekvencia be és ki1 Relé ki

PC

Szűrők

Modbus RTU

V/Hz / Nyílthurkú vektoros

Modbus TCP/IP

Standard

Opciók


Bevezet s2

Bevezetés

Könnyen használható és bővíthető

Kommunikáció- és I/O bővítés

Egyszerű kezelőegység

PLC opció


Bevezet s3

Bevezetés

Dugaszolható kommunikáció vagy I/O bővítés

Csökkentheti raktározási és felújítási költségeit

  • Kivételes flexibilitás a hajtás tulajdonságainak az alkalmazás igényeihez illeszkedő kialakításához

  • Opciók beépítése bármikor, működés közben is

  • Kommunikáció

  • SM Ethernet

  • SM Profibus

  • SM EtherCAT

  • SM DeviceNet

  • SM CANopen

  • SM Interbus

  • SM LON

  • Bemenetek és kimenetek

  • SM I/O 32

  • SM I/O Lite

  • SM I/O Timer

  • SM I/O PELV

  • SM I/O 120

  • SM I/O 24V Protected


N vleges teljes tm nyek s v zm retek

Névleges teljesítmények és vázméretek

Globális névleges feszültségek és jóváhagyások

  • 100/120V 1 fázis, 50/60Hz

  • 200/240V 1 fázis, 50/60Hz–200/240V-os kimenet, 3 fázis

  • 200/240V 3 fázis, 50/60Hz

  • 380/480V 3 fázis, 50/60Hz

  • 500/575V 3 fázis, 50/60Hz

  • 600/690V 3 fázis, 50/60Hz


N vleges teljes tm nyek s v zm retek1

Névleges teljesítmények és vázméretek

Több mint egy mikrohajtás


N vleges teljes tm nyek s v zm retek2

Névleges teljesítmények és vázméretek

Kettős névleges értéksor

Csökkenti a raktárkészletet

  • A Commander SK hajtásnakkét névleges értéksora van a két különböző típusú alkalmazáshoz

  • Normál üzem – 110%-os jellemző túlterhelés

    • A változtatható nyomatékú alkalmazások (jellemzően ventilátorok, centrlifugálszivattyúk)

  • Nehéz üzem – 150%-os jellemző túlterhelés

    • Nyílthurkú - 150%-os túlterhelés 60 másodpercig, az állandó nyomatékú, nagy túlterhelhetőségetigénylő alkalmazásokhoz


N vleges teljes tm nyek s v zm retek3

Névleges teljesítmények és vázméretek

A modellszám karaktersora az A – D méretekhez

SK A 1 2 XXXXX

Névleges teljesítmény (0075 = 0.75kW)

Bemenőfeszültség (1 = 115V, 2 = 230V, 4 = 380-480V)

A bementi fázisok száma (1=1f, D=1 vagy 3f, 3=3f)

Vázméret (A, B, C vagy D)

Commander SK terméksor


N vleges teljes tm nyek s v zm retek4

Névleges teljesítmények és vázméretek

A modellszám karaktersora a 2 – 6 mértekhez

SK 6 4 02

Alcsoport

(01-től 0x-ignövekvőnévleges áram)

Bemenőfeszültség(2 = 230V, 4 = 400V,

5 = 575V, 6 = 690V)

Vázméret (2 - 6)

Commander SK terméksor


N vleges teljes tm nyek s v zm retek5

Névleges teljesítmények és vázméretek

9 vázméret


N vleges teljes tm nyek s v zm retek6

0F

0C

131

55

120

50

104

40

32

0

Névleges teljesítmények és vázméretek

Széles működési hőmérséklettartomány

  • -00C-tól+400C-ig terjedő standard működési hőmérséklet

  • -00C-tól+500C-ig(A – D méreteknél+ 550C-ig) terjedő max. működési hőmérséklet a névleges teljesítmény csökkentésével

  • -150C (50F) minimum hőmérséklet bekapcsoláskor

  • Max. relatív páratartalom 95%


Motorszab lyoz k pess gek

Egy hajtástípus minden nyílthurkú alkalmazáshoz

Motorszabályozó képességek

Nyílthurkú működési módok

  • A feszültségvezérlés módjának kiválasztása:

    • Lineáris Volt/Hzvezérlés a többmotoros alkalmazásokhoz

    • Négyzetes V/Hz a ventilátor- és szivattyú-terhelésekhez

    • Dinamikus V/Hz vezérlés az energia-optimalizáláshoz

    • Nyílthurkú vektorvezérlés az igényesebb alkalmazásokhoz


Motorszab lyoz k pess gek1

Motorszabályozó képességek

Vektoros működési mód

  • A hajtás a kimenőfeszültség szabályozásával állandó fluxust tart fenn a motorban

  • Állómotoros önműködő beszabályozó rutin az üzembe helyezés megkönnyítéséhez

  • Forgómotoros önműködő beszabályozó rutin a tengely legjobb működési tulajdonságainak biztosításához

0: Nincs önműködő beszabályozás

1: Állómotoros önműködő beszabályozás

2: Forgómotoros önműködő beszabályozás


Motorszab lyoz k pess gek2

Motorszabályozó képességek

A tengely kiváló működési tulajdonságai

Tengelynyomaték

Fordulatszám

100%-os terhelésváltozás - 36ms-osfordulatszám-visszaállás


Motorszab lyoz k pess gek3

Motorszabályozó képességek

Nyomatékszabályozás

Kiváló nyomaték-linearitás


Motorszab lyoz k pess gek4

Motorszabályozó képességek

Megbízható működést biztosít

  • A felhasználó által választható kapcsolófrekvencia

    • A magasabb frekvenciák csökkentik a motor melegedését

    • 3, 6, 12, 18kHz

  • Védelem a túlmelegedéssel szemben

    • Hajtás, motor és fékellenállás

    • Egyszerű paraméterbeállítás és monitorozás

  • Beépített kilowattmérő az energia-felhasználás monitorozásához

  • A leoldások naplózása

    • Tárolja az utolsó 10 hibakódot

1 kWh-ra eső eneriaköltség

Fogyasztásmérő MWh (6.24)

Fogyasztásmérő kWh (6.25)

Üzemelési költség

Kimenőteljesítmény (5.03)

Hatásos motoráram (4.02)


Szab lyoz si rendszerkialak t sok

Szabályozási rendszerkialakítások

Az egyszerűtől a bonyolult felépítésű rendszerekig

Illeszkedik bármely szabályozási rendszerhez

  • A Commander SK alkalmas:

    • Önálló vagy összehangolt

      • motorszabályozásra

      • mozgásvezérlésre

      • Gépi berendezés szabályozására

    • Osztott vagy központi vezérlésű ipari folyamatokhoz


Szab lyoz si rendszerkialak t sok1

Szabályozási rendszerkialakítások

Logikai csoportokba rendezett egyszerű menü.paraméter-struktúra

A széleskörű alkalmazhatóságot lehetővé teszi a rendelkezésre álló 400 paraméter. A berendezés vezérléséhez nincs szükség ezek változtatására.

Funkciók:

8 előre beállított fordulatszám

Motorpotenciométer

Két- vagy háromvezetékes vezérlés

Komparátorok

És még több más…

A hajtás alapfunkciói

&

S

Minden tipikus hajtásfunkció konfigurálható

Math and Logic Functions

OR

X-1

Matamatikai és logikai funkciók


Szab lyoz si rendszerkialak t sok2

Szabályozási rendszerkialakítások

Commander SK gyári beállítású hajtás; funkciók A-tól Z-ig

Több alapvető hajtásfunkció, mint amivel a legtöbb általános célú hajtás rendelkezik


Szab lyoz si rendszerkialak t sok3

Szabályozási rendszerkialakítások

Standard magasabb szintű képességek #1

Statikus és dinamikus önműködő beszabályozás

Motorfékezést vezérlő logika

Im

Felhasználó által konfigurálható I/O

Konfigurálás PC-vel vagy kezelőegységgel

Független PID szabályozó

Alapjel

P

I

D

Kimenet

Ellenőrzőjel


Szab lyoz si rendszerkialak t sok4

24

Motorpotenciométer

Ford.szám

Idő

A növelésnyílgomgja

Szabályozási rendszerkialakítások

Standard magasabb szintű képességek #2

Költségmegtakarító belső funkciók; nincs szükség külső eszközökre

Fordulatszám- vagy nyomatékszabályozás

Programozható komparátorok (Küszöbérték-detektorok)

SPEED

or

Torque

Időzítő funkciók

Ton

60


Szab lyoz si rendszerkialak t sok5

Szabályozási rendszerkialakítások

A funkciók köre bármikor bővíthető a kiépített rendszerben

Hajtástermék, mint alapkészülék

Opciók

és PLC

és PLC

vagy kommunikáció.

vagy kommunikáció

Kiegészítő I/O

Ár

Kiegészítő I/O

Szállítószalagok, keverők…stb.

Egyszerű ventilátorok, szivattyúk… stb.

Ford.szám-szabályozás

Állandó nyomaték

Ford.szám-szabályozás.

Változó nyomaték

Általános célú

Funkciók ellátása


Szab lyoz si rendszerkialak t sok6

Szabályozási rendszerkialakítások

Univerzális opciók

  • Közös opciók a Control Techniques hajtásokhoz

    • Dugaszolható I/O- és kommunikációs modulok

    • PC-s szoftverek és kommunikációs kábel


Szab lyoz si rendszerkialak t sok7

Szabályozási rendszerkialakítások

Dugaszolható SM I/O opciók


Szab lyoz si rendszerkialak t sok8

Szabályozási rendszerkialakítások

SM-Bipoláris

  • Biztosítja a ±10V-os bipoláris frekvenciaalapjel csatlakoztathatóságát a Commander SK-hoz

  • A bipoláris feszültségalapjelet unipoláris 0 – 10V-os jellé alakítja a ” Futtatás előre” és ” Futtatás hátra” utasítással

  • A par 05-öt az alábbi értékek valamelyikére kell beállítani:

    • AV.Pr

    • AI.AV

    • tor

    • PID

  • Ez a modul rendelkezik beépített relével, amely felhasználható az SK digitális kimenetének relékimenetté történő átalakítására

Commander SK sorkapocs

0V közös

0 – 10V (frekv.-alapjel)

+24V-os táp

Relémeghajtó jel*

Futtatás előre kimenet**

Futtatás hátra kimenet***

0V közös

1. Analóg bemenet

+10V DC

2. Analóg bemenet

Par 05 = AV.Pr

Par 05 = AI.AV tor PID

1. Analóg kimenet

24VDC kimenet

Digitális I/O (nulla fordulatszám)

Digitális bemenet (engedélyezés/hibatörlés)

Digitális bemenet (futtatás előre)

Digitális bemenet (futtatás hátra)

 10V bipoláris bemenet

0V

Relé


Szab lyoz si rendszerkialak t sok9

Szabályozási rendszerkialakítások

SM-I/O Lite és SM-I/O Timer

  • Mindkét modul tartalmazza az alábbiakat:

    • 1 analóg bemenet

      • 11bit + előjel, ±10V, 4-20mA vagy 0-20mA

    • 1 analóg kimenet

      • 13 bit, 0-10V, 4-20mA vagy 0-20mA

    • 1 relé

      • 2A – 240VAC, 4A – 30VDC

    • Kvadratúra-enkóderes ford.szám-bemenet

      • 512 – 4096 vonal/fordulat

  • Csak az SM-I/O Timer

    • Kiegészítő valós idejű óra (RTC)

    • Év, hónap, nap, perc, másodperc elérése és téli-nyári időszámítás

* Ha a 7-es sorkapocs enkóderbemenetként van felhasználva, a 3. Digitális bemenet nem áll rendelkezésre


Szab lyoz si rendszerkialak t sok10

Szabályozási rendszerkialakítások

SM-I/O 120V

  • Az I/O névleges feszültsége120VAC vagy 240VAC

  • Megfelel az IEC 61131-2 szabvány előírásainak

    • 6 digitális bemenet– 120VAC

      VAGY

    • 3digitális bemenet– 240VAC

    • 2 relé

      2A – 120VAC, 4A – 30VDC


Szab lyoz si rendszerkialak t sok11

Szabályozási rendszerkialakítások

SM-I/O 24V

  • Védett a túlfeszültséggel szemben (48VDC-ig terjedő feszültséget képes elviselni)

    • 2 analóg kimenet

      • Unipoláris áram

    • 3 x 24V-os digitális kimenet

    • 4 x 24V- digital I/Ps

    • 1 x relays

      • 2A – 50VAC, 6A – 30VDC


Szab lyoz si rendszerkialak t sok12

Szabályozási rendszerkialakítások

SM-I/O PELV

  • Kettős szigetelésű éritésvédelmi törpefeszültségű analóg I/O-k

  • Kielégíti az alábbi specifikációkat:

    • IEC 61131 – 2 Clause 3.3.1

    • NAMUR NE37

  • Az alábbi I/O-kat tartalmazza:

    • 1 analóg bemenet

      • 0±10V, 4-20mA vagy 0-20mA

    • 2 analóg kimenet

      • 4-20mA vagy 0-20mA

    • 3 x 24VAC digitális I/O

    • 2 x 24VAC digitális bemenet

    • 2 relé

      • 2A – 120VAC, 4A – 30VDC


Szab lyoz si rendszerkialak t sok13

Szabályozási rendszerkialakítások

SM-I/O 32

  • Az összes I/O 24VDC névleges értéken van

  • Bemeneti feszültségküszöb

    < 5V =0; > 15V = 1

  • Kimeneti feszültségküszöb

    1 > 15V

  • Kétféle frissítési módszer az I/O-k elérésére

    • Szokásos frissítési módszer

    • A gyors frissítés módszere

  • Javasolt relé: Tyco Electronics Schrack

    P/N ST3P2LC4


Szab lyoz si rendszerkialak t sok14

Szabályozási rendszerkialakítások

Logicstick - Bővítés PLC funkciókkal

Megtakaríthatja a különálló PLC költségeit

  • Dugaszolható PLC funkciók

  • Tárolómemória az alkalmazáshoz, vagy felhasználói funkciókhoz

  • Egyszerű SyPTLite létralogikai szerkesztő a programozáshoz


Szab lyoz si rendszerkialak t sok15

Szabályozási rendszerkialakítások

Testreszabott felhasználói megoldások

Egyszerű és takarékos

Hagyományos megoldás

Control Techniques megoldás

Ember-gép kapcsolat

Kihelyezett SK Keypad

Mikro PLC

Hajtás

SK hajtás LogicStick-el


Szab lyoz si rendszerkialak t sok16

A szállítószalag pontos pozícionálással áll le

Az 1. érzékelődetektálja a termékeket

A 2. érzékelődetektálja a termékeket

A futtatás utasítás detektálása

2. érzékelő reteszelése és a jel lezárása

Szabályozási rendszerkialakítások

Példa a PLC programra – Szállítószalag-alkalmazás


Szab lyoz si rendszerkialak t sok17

Szabályozási rendszerkialakítások

Kézi-Ki-Auto Program


Szab lyoz si rendszerkialak t sok18

Szabályozási rendszerkialakítások

Könnyen beilleszthető a központosított rendszerekbe

Kiegyenlítő

Méretre vágó

Lecsévélő

Rakat cserélő

Lerakó szállítószalag


H l zatba k t s

Hálózatba kötés

Modbus RTU

Tartozéka minden hajtásnak

  • Modbus RTU (RS485) kommunikációs szabvány

  • Soros kommunikációt biztosít:

    • Központi PLC-hez vagy HMI-hez

    • PC-n vagy laptop-on futtatható szoftver a hajtás magasabb szintű beüzemeléséhez (CTSoft)

  • Adatátviteli sebességek 38 400 b/s-ig

  • Szabványos RJ45-ös csatlakozó


H l zatba k t s1

Hálózatba kötés

Dugaszolható opciók

Csatlakozás gyakorlatilag bármely hálózathoz

  • A B, C, D és 2 – 6 méretű SK hajtások mindegyikének van foglalata az alábbi kommunikációs modulok valamelyike számára:

    • SM-DeviceNet

    • SM-Profibus DP

    • SM-CANOpen

    • SM-Interbus

    • SM-Ethernet (ModBus és Ethernet I/P)

    • SM-EtherCAT


H l zatba k t s2

Hálózatba kötés

Ethernet – választható kétféle SM megoldásmodul közül

  • SM-Ethernet:

    • Modbus TCP/IP

    • Ethernet/IP (DeviceNet Ethernet-en)

    • Weblapok

    • Hibafeltáró e-mail üzenetek

    • PC-s eszközök csatlakoztathatósága

  • SM-EtherCAT

    • CANopen az EtherCATontámogatás – standard hajtásprofil

    • 250µs-os ciklusidők

    • Szinkronizált szabályozókörök

    • Nyomaték-/Fordulatszám-/Pozíció-szabályozás


H l zatba k t s3

A kapcsolataktív

Hálózatba kötés

Távoli monitorozás és hibafeltárás

Távoli monitorozás

Az Ön internetes keresőjéről bármely paramétermonitorozható és módosítható. Az e-mail üzenetek akár három különböző típusát konfigurálja, továbbá értesíti a felhasználót a veszélyekről és a figyelmet érdemlő fejleményekről

Paraméterek feltöltése és letöltése Etherneten keresztül

Paraméterfájl archiválása

Ethernet I/P és Ethernet Modbus

A modul állapota

Flash hozzáférés

Sebesség

(Be = 100Mbs)


Be ll t s s programoz s

Beállítás és programozás

Könnyen telepíthető

  • DIN sínes szerelés1,5kW-ig (A és B méretek)

  • Beépített

    • Dinamikus fékellenállás

    • DC-köri sorkapcsok

    • EMC szűrő

  • Opcionális

    • IP21 szerelőkészlet

    • Kábelvezető dobozok


Be ll t s s programoz s1

V

Beállítás és programozás

Könnyen beköthető vezérlés

Rugós sorkapcsok a gyors csatlakoztatáshoz

+10v

0v

A1

A2

T1 T2 T3 T4 T5 T6

B1 B2 B3 B4 B5 B6 B7

A vezérlés sorkapocs-funkciói gyakorlatilag bármely alkalmazáshoz illeszkedően kialakíthatók


Be ll t s s programoz s2

Beállítás és programozás

Szabadon konfigurálható vezérlő sorkapcsok*

*Ideális a felújító alkalmzásokhoz – nincs szükség új kábelezésre

  • 1 analóg bemenet

    • 0-10V, 4-20mA

  • 1 analóg/digitális bemenet

    • 0-10V, 24V

  • 1 analóg kimenet

    • 0-10V

  • 4 digitális bemenet*

    • Leállítás

    • Futtatás

    • Lassú járatás

    • Helyi/Távoli**

  • 1 digitális bemenet/kimenet***

    • Nulla fordulatszám

  • 1 relékimenet*

    • ” A hajtás normál állapotban”

    • Megjegyzések

    • *ezek a sorkapcsok konfigurálhatók – jellemző beállítások a fentiek

    • ** ez a sorkapocs felhasználható impulzussorozat-bemenetként is

    • *** ez a sorkapocs konfigurálható impulzussorozat-kimenetként is


Be ll t s s programoz s3

Beállítás és programozás

Erősáramú kábelezés – Tartalmazza a DC csatlakozásokat is


Be ll t s s programoz s4

Beállítás és programozás

Kezelőszervek és kijelző

Egyszerű és könnyen kezelhető

 Az Előre/Hátra vezérlés beállítható egy sorkapocs felhasználásával kezelőegységiüzemmódban vagy a kihelyezettSK-Keypad használatával

  • 5 kezelőgomb- Működési mód- Fel és Le nyílgombok- Indítás- Leállítás/Visszaállítás


Be ll t s s programoz s5

Beállítás és programozás

9 előre meghatározott működési mód

Gyos beállítás a legáltalánosabb alkalmazásokhoz

  • AI.AU – feszültség- és árambemenet

  • AV.Pr – feszültségbemenet3 előre beállított ford.számmal

  • AI.Pr – árambemenet 3 előrebeállított fordulatszámmal

  • Pr – 8 előre beállított ford.szám

  • PAd – kezelőegységi vezérlés(alapértelmezés)

  • E.Pot – motorpotenciométer-vezérlés

  • tor - nyomatékszabályozás

  • Pid - PID szabályozás

  • HUAC - kézi/auto vezérlés

05 PAd


Be ll t s s programoz s6

Beállítás és programozás

Az első 10 paraméter az előlapon

01 Legkisebb fordulatszám (Hz)02 Legnagyobb fordulatszám (Hz)03 Gyorsítási sebesség (s/100Hz)04 Lassítási sebesség (s/100Hz)05 Hajtáskonfigurálás06 A motor névleges árama (A)07 A motor névleges fordulatszáma (rpm)08 A motor névleges feszültsége (V)09 A motor névleges teljesítménytényezője (cos)10 Hozzáférés a paraméterekhez


Be ll t s s programoz s7

Beállítás és programozás

Gyors indítás 4 lépésben

0V

Nincs használatban

+10V alapjelkimenet

Nincs használatban

A táplálás csatlakoztatása után:

  • A motor adattábla-értékeinek beírása

  • Átkötés B2-ről B4-re

  • A “Start” gomb megnyomása

  • A “^” megnyomása után a motor indul

Analóg kimenet(motor-fordulatszám)

+24V kimenet

Digitális kimenet(nulla fordulatszám)

Hajtás engedélyezés/Visszaállítás

Előre/Hátra

Nincs használatban

Nincs használatban


Be ll t s s programoz s8

Beállítás és programozás

A kezelést megkönnyítő paramétercsoportok

  • 1. szint (gyors beállítás)

    • Par 01-től Par 10-ig - a hajtás alapbeállításai

  • 2. szint (Konfigurálás)

    • Par 11-től Pr 12-ig – a hajtás működését beállító paraméterek

    • Par 15-től Par 21-ig – alapjel-paraméterek

    • Par 22-től Par 29-ig – a kezelőegység konfigurálása

    • Par 30-tól Par 33-ig - rendszerkonfigurálás

    • Par 34-től Par 36-ig – a hajtás felhasználói konfigurálása

    • Par 37-től Par 42-ig - motorkonfigurálás (a szokásostól eltérő beállítás)

    • Par 43-tól Par 44-ig – soros kommunikáció konfigurálása

    • Par 45 – a hajtás szoftverváltozata

    • Par 46-tól Par 51-ig – mechanikus fék konfigurálása

    • Par 52-től Par 54-ig – soros kommunikáció konfigurálása

    • Par 55-től Par 58-ig – a hajtás leoldásnaplója

    • Par 61-től Par 70-ig – a felhasználó által definiálható paraméterek

  • 3. szint (Testreszabás és monitorozás)

    • Par 71-től Par 80-ig – a felhasználó által definiálható par.-beállítások

    • Par 81-től Par 95-ig – a hibafeltárás paraméterei


Be ll t s s programoz s9

Beállítás és programozás

Magasabb szintű paraméterkészletek

Magasabb szintű menük 1-től 21-ig

1

2

3

4

5

6

7

8

9

10

11

12

14

15

18

19

20

21

3. szint, Par 61-től Par 80-ig; amagasabb szintű menük elérése

A par 61 – par 70 konfigurálható bármely par 0.00-tól par 21.50-ig terjedő magasabb szintű menü paraméter értékének kijelzéséhez, a paraméter számának a par 70 – par 80-ba történő beírásával.Kivétel a par 71 = 5.03, ekkor a par 61 fogja kijelezni a par 5.03 (motorteljesítmény) tényleges értékét.

Paraméterek elérésea hajtás kezelőegységével

Par

0~60

Par

61~70

Par

71~95


Be ll t s s programoz s10

Beállítás és programozás

Monitorozó paraméterek

Ford.szám-megfogások

Felfutások/Lefutások (Rámpák)

Minimum-fordulatszám

Analóg bemenetek

Gyorsításisebesség

1. Analóg bemenet (%)

Maximum-fordulatszám

Lassításisebesség

Kiválasztott alapjel (Hz)

Rámpaüzemmód

Meredekségszabályozóelőtti alapjel (Hz)

2. Analóg bemenet (%)

A lassújáratás alapjele

Meredekség-szabályozóutáni alapjelHz

Digitális I/O

Lassú járatáskiválasztva

Motor-frekvencia

Kiválasztás-vezérlő

Digitális I/Oállapotjelzőkódszó

Par 90

Motorszabályozás

Start/Stop lo-gika választása

A motor névleges árama

Hátra forgásiránykiválasztva

A motor névleges fordulatszáma

Fékengedélyezése

A motor névleges feszültsége

A motor teljesítmény-tényezője

Alapjelengedélyezve

Motor-feszültség

A leállításmódja

Változó nyomaték választása

Kapcsoló-frekvencia

A DC-körfeszültsége

Önműködőbeszabályozás

A motor névleges frekvenciája

Digitális I/O állapotjelző kódszó par 90

Motor-fordulatszámrpm

Sorkapocs

bináris érték az XX-hez

A pólusok száma

Feszültségüzemmódválasztása

Feszültség-növelés

A motor hatásosárama

Árammérés

Jelmagyarázat

Bemenetisorkapcsok

Motoráram

Írható-olvasható (RW)paraméterek

Paraméter-hozzáférés

Kimenetisorkapcsok

Csak olvasható (RO)paraméterek


Be ll t s s programoz s11

Beállítás és programozás

Kezelőegységek

+

VAGY

  • SM-Keypad Plus

  • Kihelyezett beépítéshez

  • IP54

  • Többnyelvű szöveg

  • Súgógomb

  • Kihelyezett SK-Keypad

  • Kihelyezett beépítéshez

  • IP54

  • Tartalmaz többfunkciós gombot a hátra forgás-irányhoz és testreszabott funkciókhoz

Beépített kezelőegység


Be ll t s s programoz s12

Beállítás és programozás

Kihelyezett SK-Keypad

Gazdaságos opció

  • Távoli (30m-ig) panelkészülék-ként való használathoz van kialakítva

  • IP65-ös védelmi fokozat

  • Csatlakozik a Commander SK hajtáson elhelyezett Modbus RTU RJ45-ös portra

  • Konfigurálható funkciógomb

  • A hajtáson elhelyezett kijelző működőképes marad a kezelőegység használatakor


Be ll t s s programoz s13

Beállítás és programozás

SM-Keypad Plus

Programozható üzenetkijelző

Két szövegsor paraméterenként

Súgógomb a további 3-soros szöveg megjelenítéséhez

A paraméterek megnevezése és a súgó testre szabható

Több nyelvet támogat egyidejűleg

Ellátható jelszavas védelemmel

Meghatározott paraméterek korlátozott elérése

Működés közben is csatlakoztatható

Kihelyezett beépítésre alkalmas

Szűrt megjelenítés

Kódolatlan szöveges

paramétermegnevezés és súgó információ

Súgó-gomb


Be ll t s s programoz s14

Beállítás és programozás

SmartStick a paraméterek könnyű másolásához

  • SmartStick – alkalmazható paraméter-másolásra, hajtás ismétlésére és konfiguráció tárolására

  • Funkciói:

    • Olvasás – a hajtás programozása a stick tartalmával

    • Programozás – A hajtás paraméter-készletének betöltése a SmartStick-be

    • Bootolás – Paraméterek betöltése bekapcsoláskor (ezek később eltávolíthatók) – a SmartStick csak olvasható


Be ll t s s programoz s15

Beállítás és programozás

Szoftveres felszereltség

A fenti programok ingyenesen letölthetők honlapunkról

A Control Techniques megfelelő szoftveres eszköztárat nyújt a programozónak:

  • Hajtáskonfigurálás

  • Valós idejű szoftveres oszcilloszkóp

  • A hajtás PLC létralogikai szerkesztője

  • OPCmegfelelésűkiszolgáló az Ön PC szoftverének a Control Techniques hajtásokhoz történő csatolásához


Be ll t s s programoz s16

Beállítás és programozás

CTSoft a konfiguráló szoftver

Ösztönössé váló könnyű használat

  • Feltöltés / letöltés / tárolás /paraméterbeállítások összehasonlítása

  • Könnyen kezelhető beállító varázslók


Be ll t s s programoz s17

Beállítás és programozás

CTSoft – Többféle megjelenítési lehetőség

  • Project oriented

  • Parameter library

  • Flow charts

  • Parameter lists

  • Monitoring

  • Meters

  • Standard “Windows” functionality

Digitális I/O

1. analógalapjel

Kiválasztásvezérlő

A kihagyás szűrőjeelőtti alapjel

Alapjelválasztása

Alapjelkezelése

Frekvenciákkihagyása

Analóg I/O

Rámpák

Nyomatékjel

Előre beállított alapj. választ.

Rámpa előtti alapjel

Beavatkozó ford.szám-alapjel

Rámpa utáni alapjel

Áramjel

Frekvencia/fordulatszám

2. analógalapjel

Ford.szám-szabályozás

PI áram-szabályozás

Nyomaték-üzemmód

Járulékos közvetlenalapjel választása

Felülbírálóáramkorlát

Hatásos áram

Ford.szám-hibajel

Ford.szám-hurok

Járulékos közvetlenford.szám-alapjel

Áramkorlátok

Motor-szabályozás

Motorüzemi

A motoráram magnitúdója

Ford.szám-visszacsat.

Visszatápláló

Mágnesező áram

Szimmetrikus

Ford.szám-visszacsatolás

Projektorientált

Szokásos ” Windows”funkciók

Paraméterlisták

Paraméterkönyvtár

Monitorozás

Folyamatábrák

Mérőeszközök


Be ll t s s programoz s18

Beállítás és programozás

CTScope: 4-csatornás digitális oszcilloszkóp

Széles körű beállítási, monitorozási és hibafeltárási lehetőségek

  • PC-re alapozott szoftver

  • Valós időben méri és monitorozza a hajtás működési jellemzőit

  • A sebességszabályozó PID hurok beállítása a max. teljesítőképes- ség biztosításához

  • Max. 4 hajtás működési tulajdonságainak egyidejű összehasonlítása

  • Max. 4 paraméter egyidejű összehasonlítása

  • Többféle kommunikációs kapcsolat

    • Ethernet

    • RS 485

  • Max. 10 000 pont tárolása

  • Skálázható

  • A zoomolás növelése és csökkentése

  • Automatikus triggerhelyek beállítása


Miben t nik ki a commander sk

Miben tűnik ki a Commander SK?

Egyedülálló képességek


Az alkalmaz s el nyei

Az alkalmazás előnyei

Ami a Commander SK választása mellett szól

  • Élenjáró technológia és minőség

    • Kialakítása és előállítása a legkorszerűbb szabványoknak megfelelően történik

    • Kiváló motorszabályozás és alkalmazási flexibilitás

  • Nagy fokú flexibilitás

    • Opciók a projekt végrehajtásának bármely fázisában telepíthetők

    • Az univerzális nyílthurkú motorvezérlés csökkenti a raktárkészletet

    • A megoldások moduljai költséget és helyet takarítanak meg

  • Jelentős hozzáadott érték

    • A méretezhető szabályozás feleslegessé teheti a költséges

      • PLC-ket

      • Folyamatszabályozókat

    • Szabadon, éves díj nélkül használható szoftveres eszközök


  • Login
