第七章 區域網路原理

第七章 區域網路原理. NCUT. 本章學習重點. IEEE802 委員會 乙太網路 交換式乙太網路 乙太網路協定的進一步探討 無線區域網路 問題與討論. IEEE802 委員會. 成立於 1980 年 2 月 委員會名稱取決於 IEEE 一系列委員會的序號 與其成立的時間相仿但無關連 輔助記憶 對區域網路 (LAN) 、都會網路 (MAN) 與高速網路 (High Speed Networks) 等訂標準 http://standards.ieee.org http://grouper.ieee.org/groups/802/

toril
Download Presentation

第七章 區域網路原理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第七章 區域網路原理 NCUT

  2. 本章學習重點 • IEEE802 委員會 • 乙太網路 • 交換式乙太網路 • 乙太網路協定的進一步探討 • 無線區域網路 • 問題與討論

  3. IEEE802 委員會 • 成立於1980年2月 • 委員會名稱取決於IEEE一系列委員會的序號 • 與其成立的時間相仿但無關連 • 輔助記憶 • 對區域網路(LAN)、都會網路(MAN)與高速網路(High Speed Networks)等訂標準 • http://standards.ieee.org • http://grouper.ieee.org/groups/802/ • 底下分出許多工作群組，負責各工作的推展

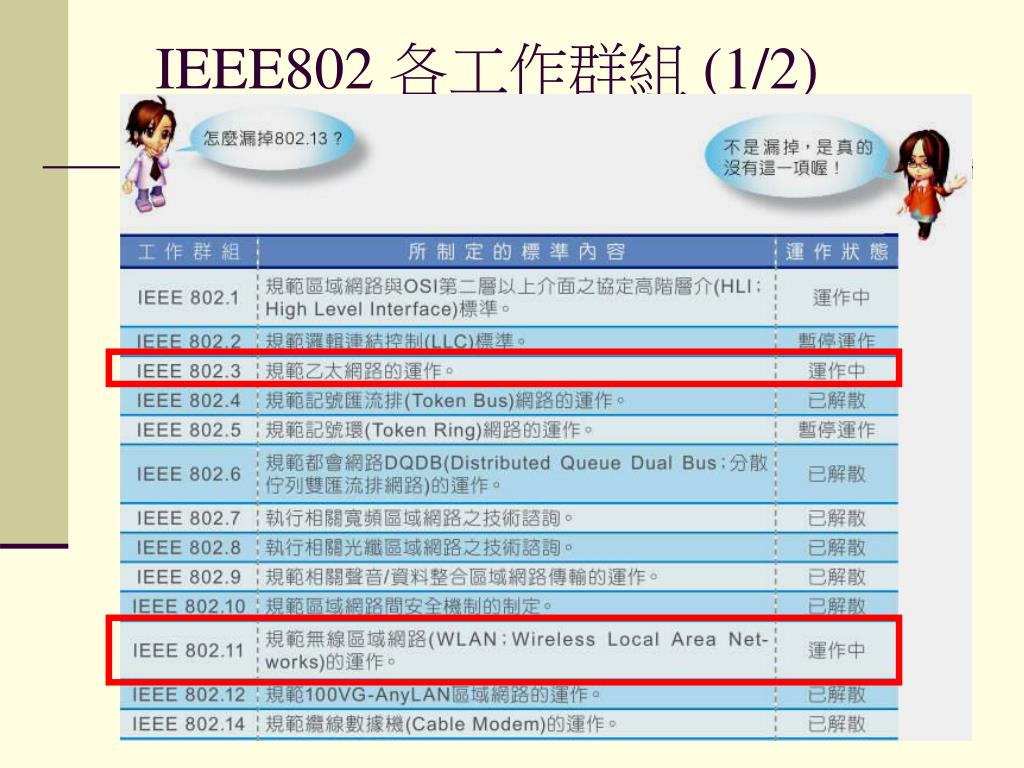

  4. IEEE802 各工作群組 (1/2)

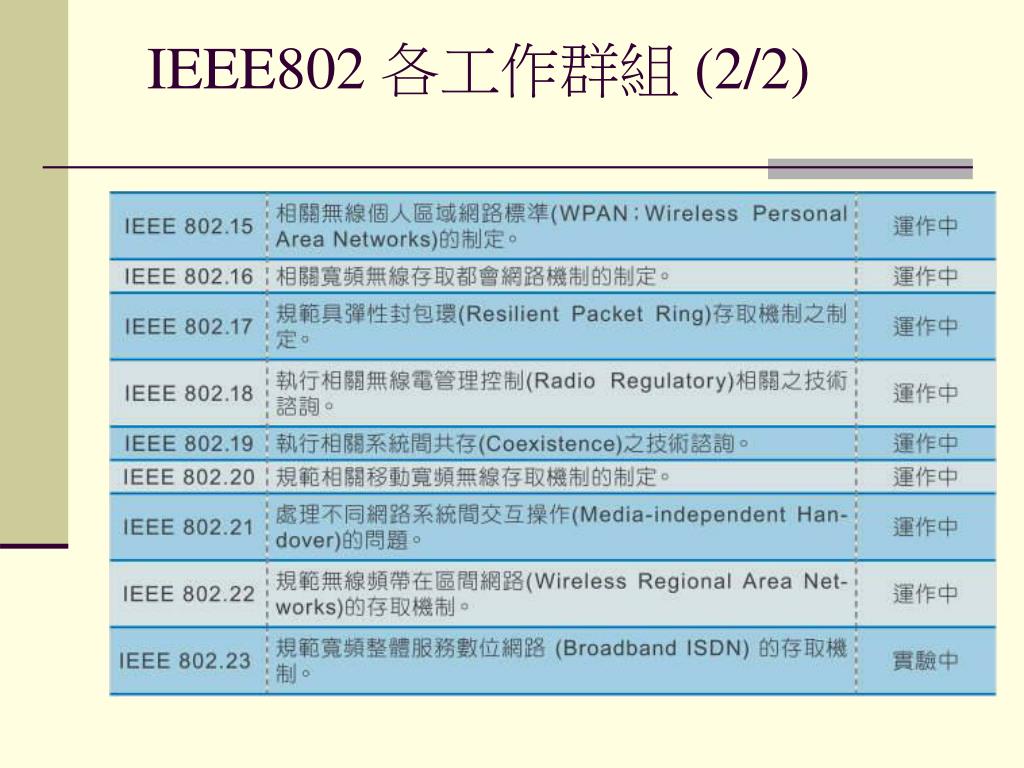

  5. IEEE802 各工作群組 (2/2)

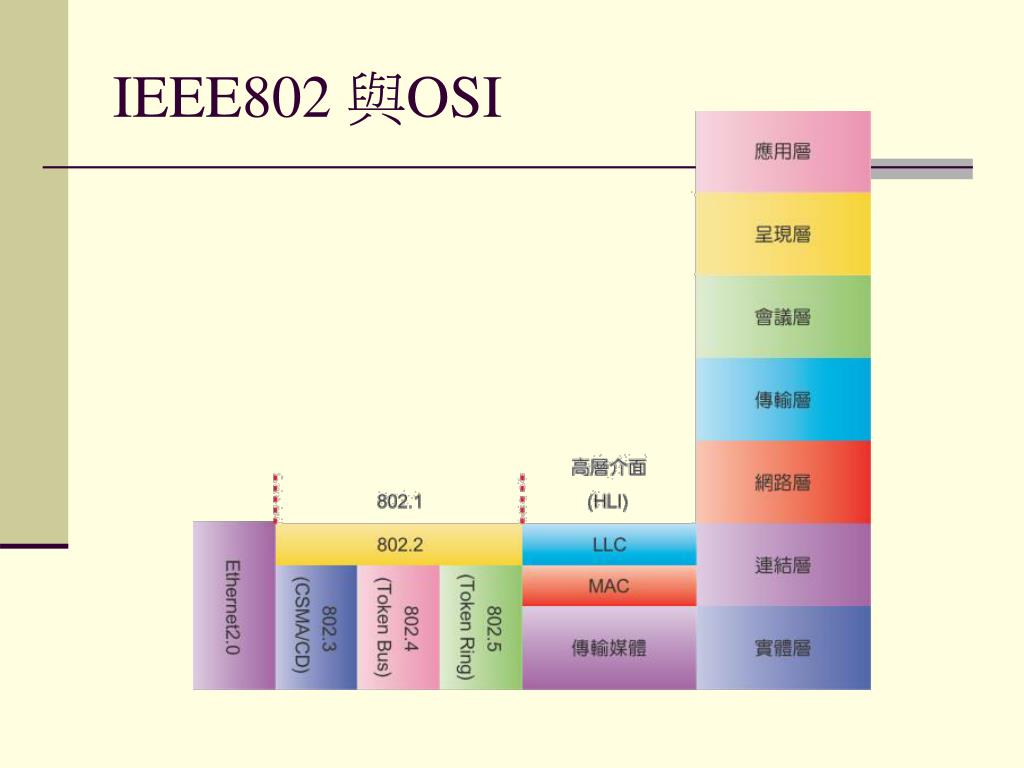

  6. IEEE802 與OSI

  7. 代表性區域網路架構 • 最初以802.3、802.4與802.5最具代表性 • 目前:802.3 、802.11較普遍 • 802.3標準:CSMA/CD • Carrier Sense Multiple Access/ Collision Detection；載波感測多重存取/ 碰撞偵測 • 802.4 : Token-Bus • 802.5 : Token-Ring • 802.11:CSMA/CA • Carrier Sense Multiple Access/ Collision Avoidance；載波感測多重存取/ 碰撞避免

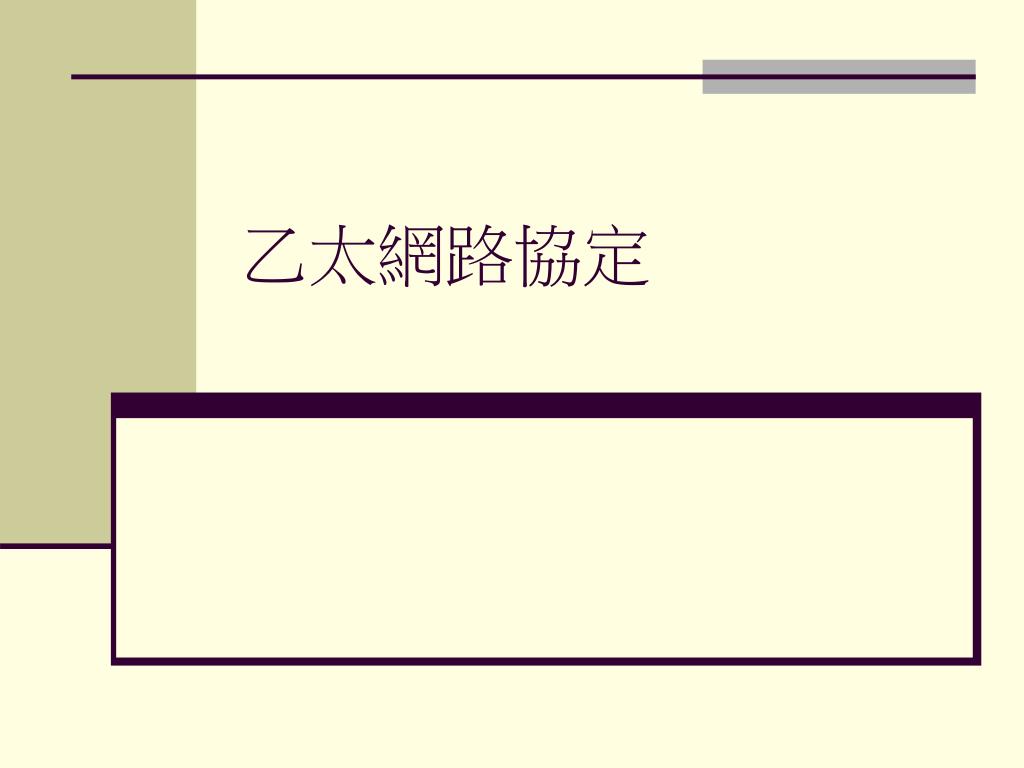

  8. 乙太網路協定

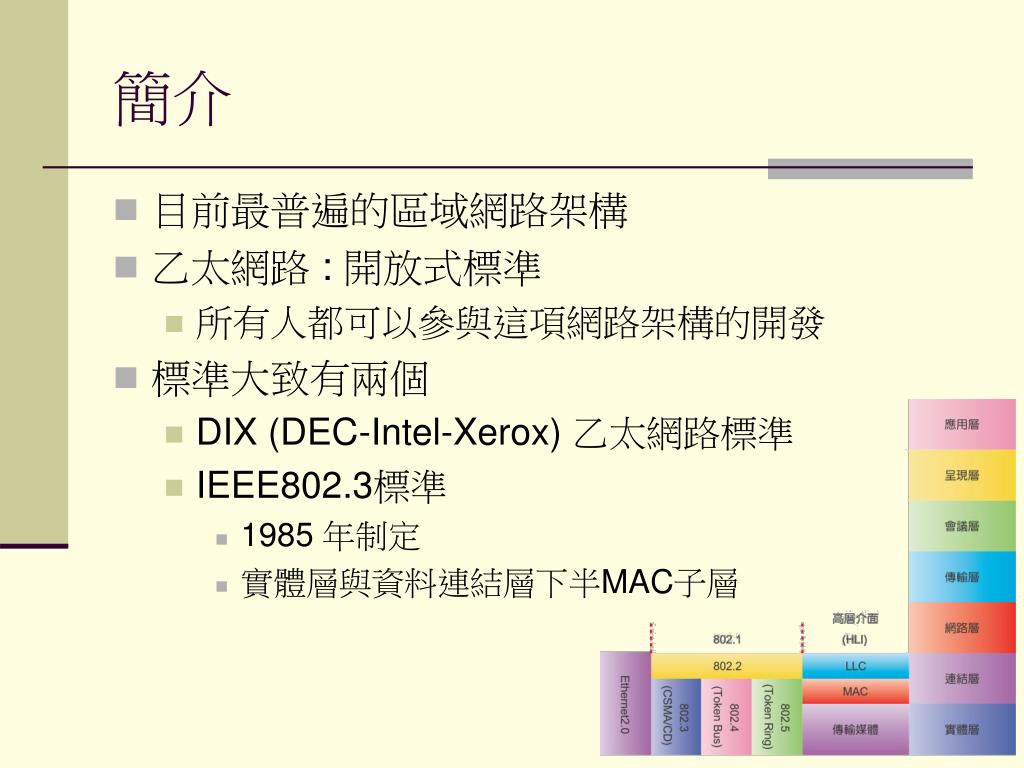

  9. 簡介 • 目前最普遍的區域網路架構 • 乙太網路 : 開放式標準 • 所有人都可以參與這項網路架構的開發 • 標準大致有兩個 • DIX (DEC-Intel-Xerox) 乙太網路標準 • IEEE802.3標準 • 1985 年制定 • 實體層與資料連結層下半MAC子層

  10. Ethernet 2.0與IEEE 802.3 • 在訊框格式上有不同的規劃與定義 • 但彼此間可以達到相互通訊的目標 • 存取處理都採用CSMA/CD機制

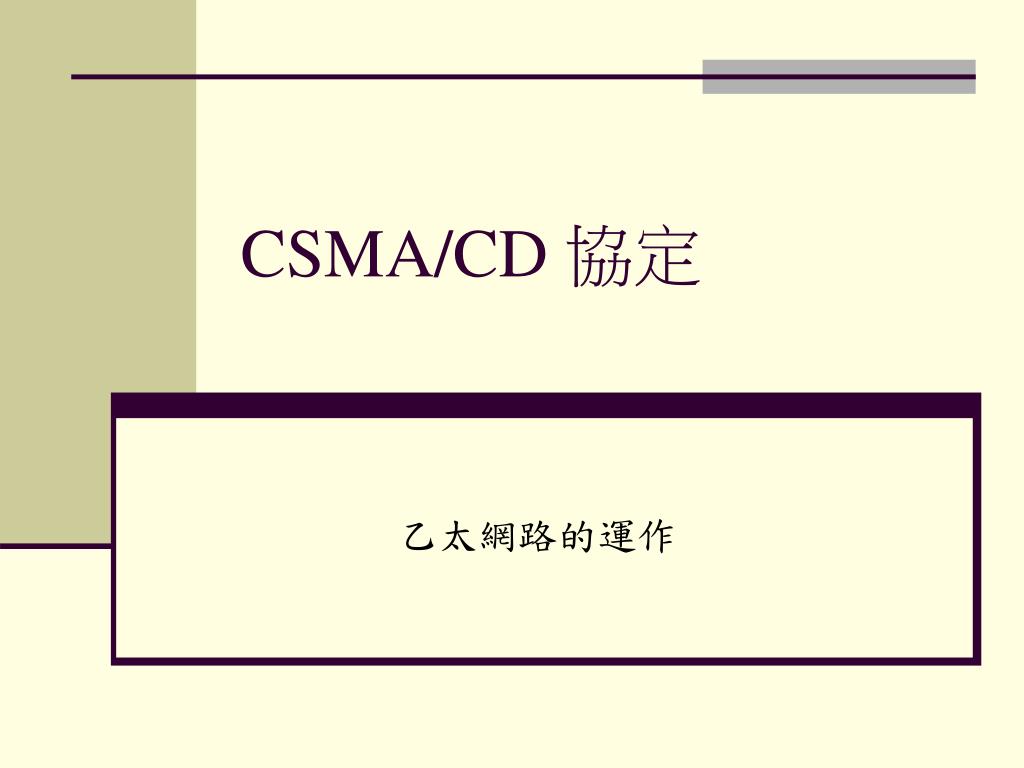

  11. CSMA/CD 協定 乙太網路的運作

  12. CSMA/CD 協定-名詞 (1/3) • Carrier Sense Multiple Access/ Collision Detection；載波感測多重存取/ 碰撞偵測 • 1. CS : Carrier Sense (載波感測) • 2. MA : Multiple Access (多重存取) • 3. CD : Collision Detection (碰撞偵測)

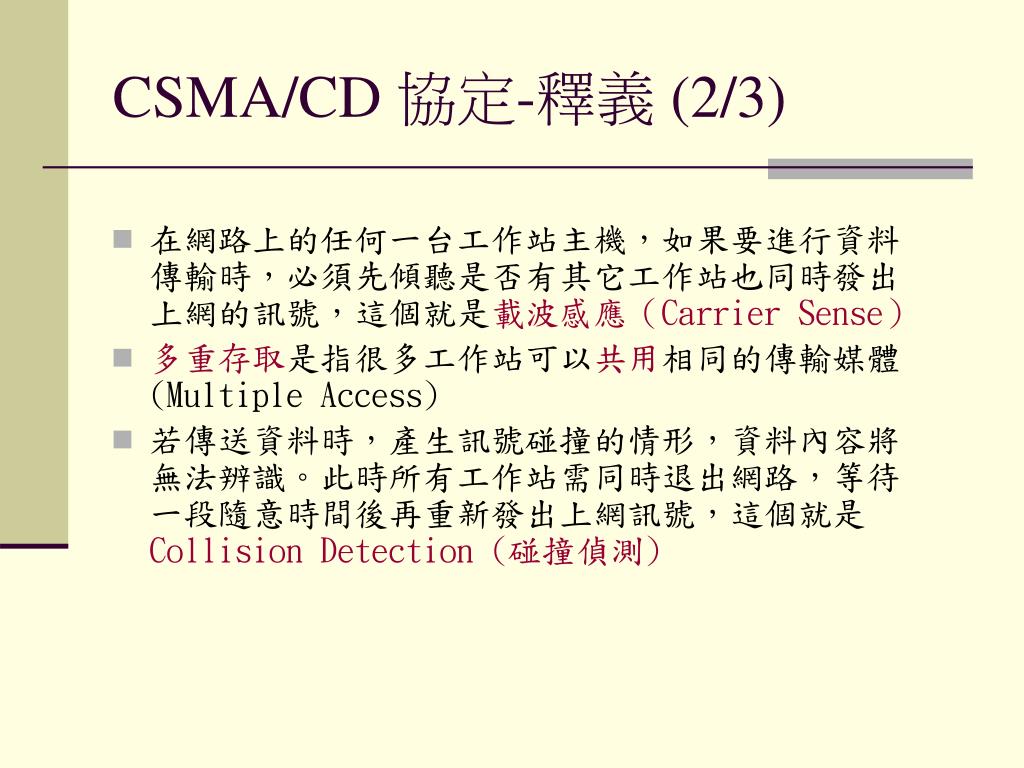

  13. CSMA/CD 協定-釋義 (2/3) • 在網路上的任何一台工作站主機，如果要進行資料傳輸時，必須先傾聽是否有其它工作站也同時發出上網的訊號，這個就是載波感應（Carrier Sense） • 多重存取是指很多工作站可以共用相同的傳輸媒體(Multiple Access) • 若傳送資料時，產生訊號碰撞的情形，資料內容將無法辨識。此時所有工作站需同時退出網路，等待一段隨意時間後再重新發出上網訊號，這個就是Collision Detection (碰撞偵測)

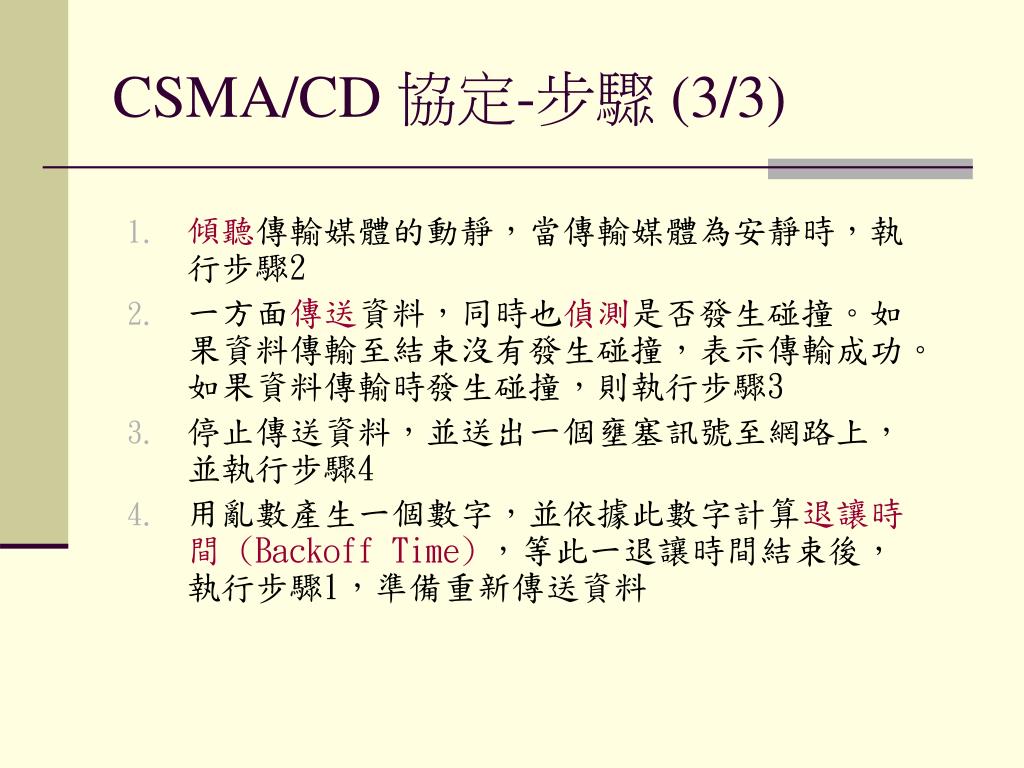

  14. CSMA/CD 協定-步驟 (3/3) • 傾聽傳輸媒體的動靜，當傳輸媒體為安靜時，執行步驟2 • 一方面傳送資料，同時也偵測是否發生碰撞。如果資料傳輸至結束沒有發生碰撞，表示傳輸成功。如果資料傳輸時發生碰撞，則執行步驟3 • 停止傳送資料，並送出一個壅塞訊號至網路上，並執行步驟4 • 用亂數產生一個數字，並依據此數字計算退讓時間 (Backoff Time)，等此一退讓時間結束後，執行步驟1，準備重新傳送資料

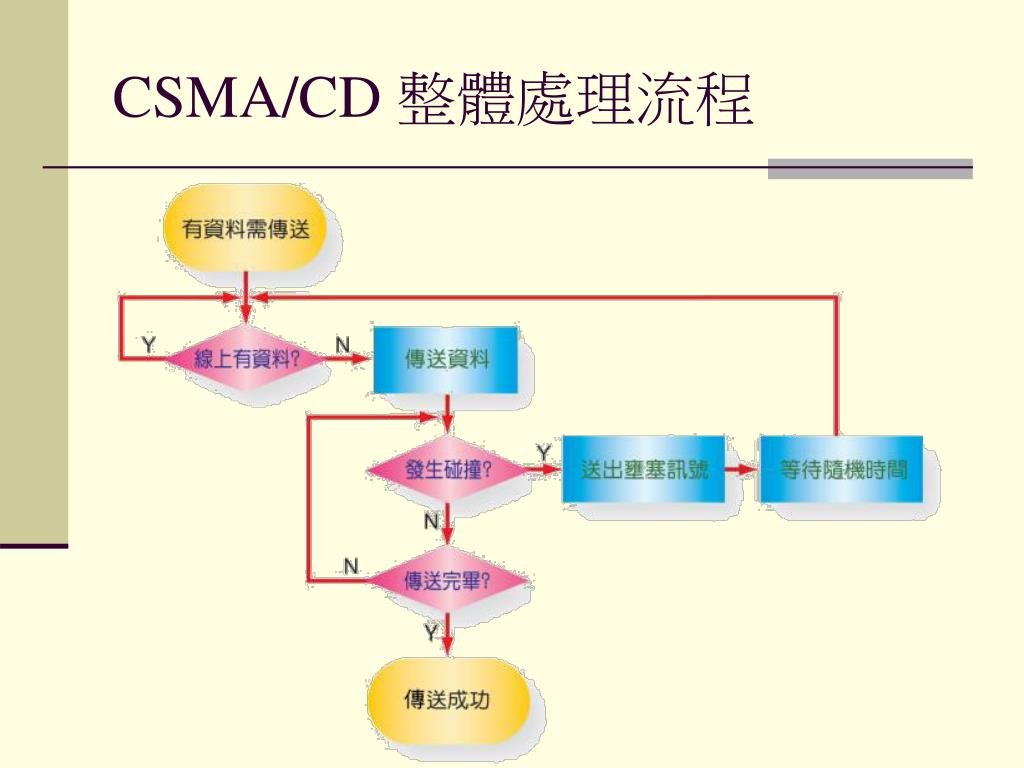

  15. CSMA/CD 整體處理流程

  16. 為什麼會產生碰撞?

  17. Case1: A、C 同時作載波感測

  18. Case2:由於訊號的傳輸延遲-1 • 工作站A將資料傳送到網路

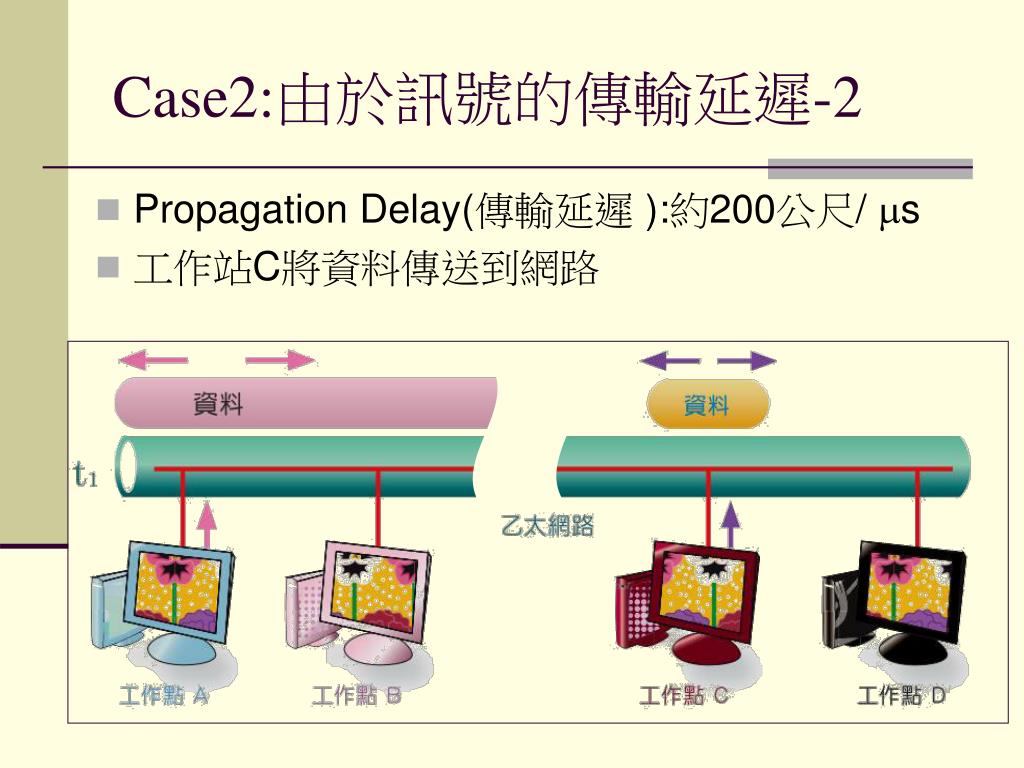

  19. Case2:由於訊號的傳輸延遲-2 • Propagation Delay(傳輸延遲 ):約200公尺/ s • 工作站C將資料傳送到網路

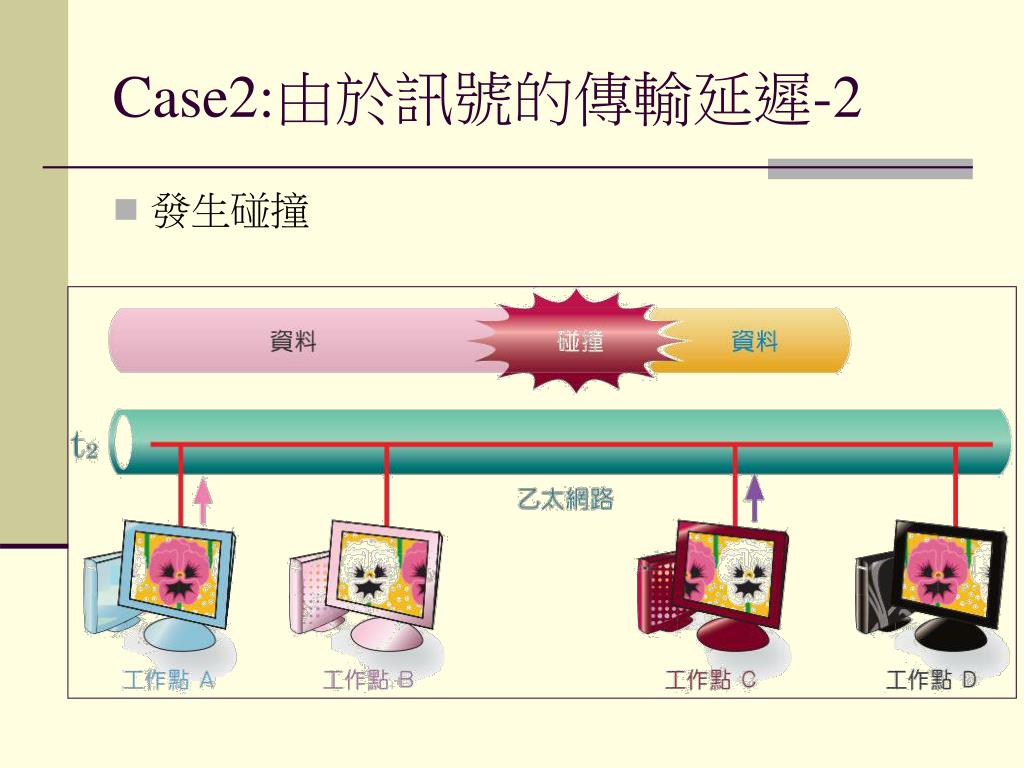

  20. Case2:由於訊號的傳輸延遲-2 • 發生碰撞

  21. CSMA/CD 回顧 • 依循「先聽再送、送完再聽 」的原則 • Listen before Send, Send then Listen

  22. 傳送過程

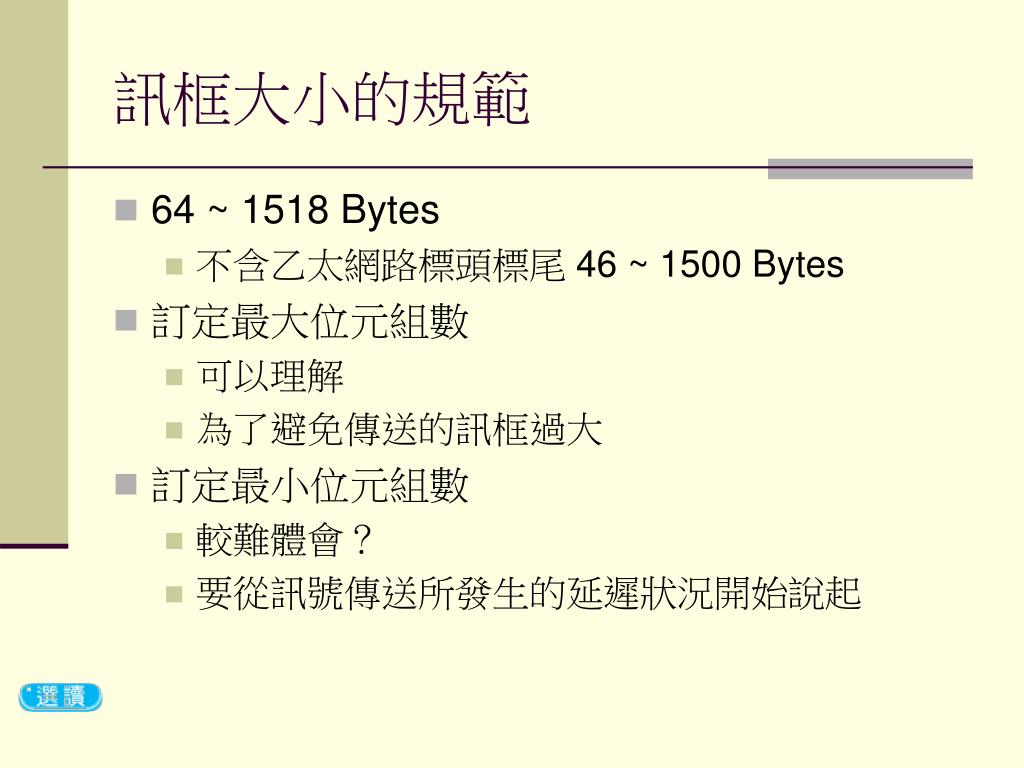

  23. 訊框大小的規範 • 64 ~ 1518 Bytes • 不含乙太網路標頭標尾 46 ~ 1500 Bytes • 訂定最大位元組數 • 可以理解 • 為了避免傳送的訊框過大 • 訂定最小位元組數 • 較難體會？ • 要從訊號傳送所發生的延遲狀況開始說起

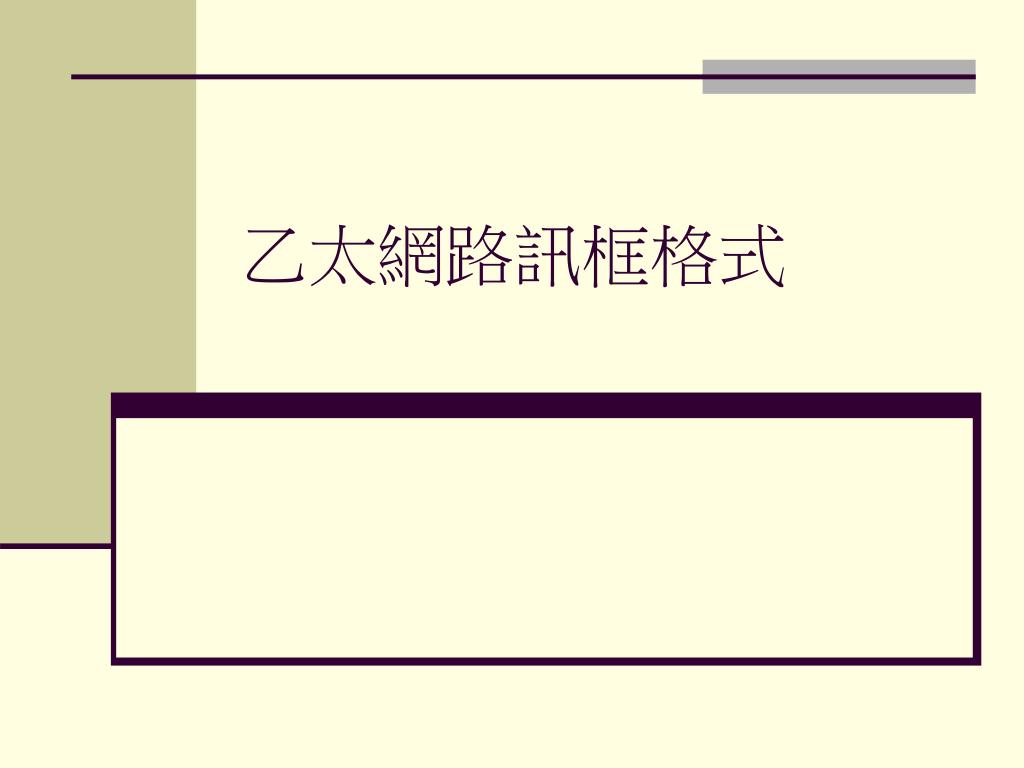

  24. 乙太網路訊框格式

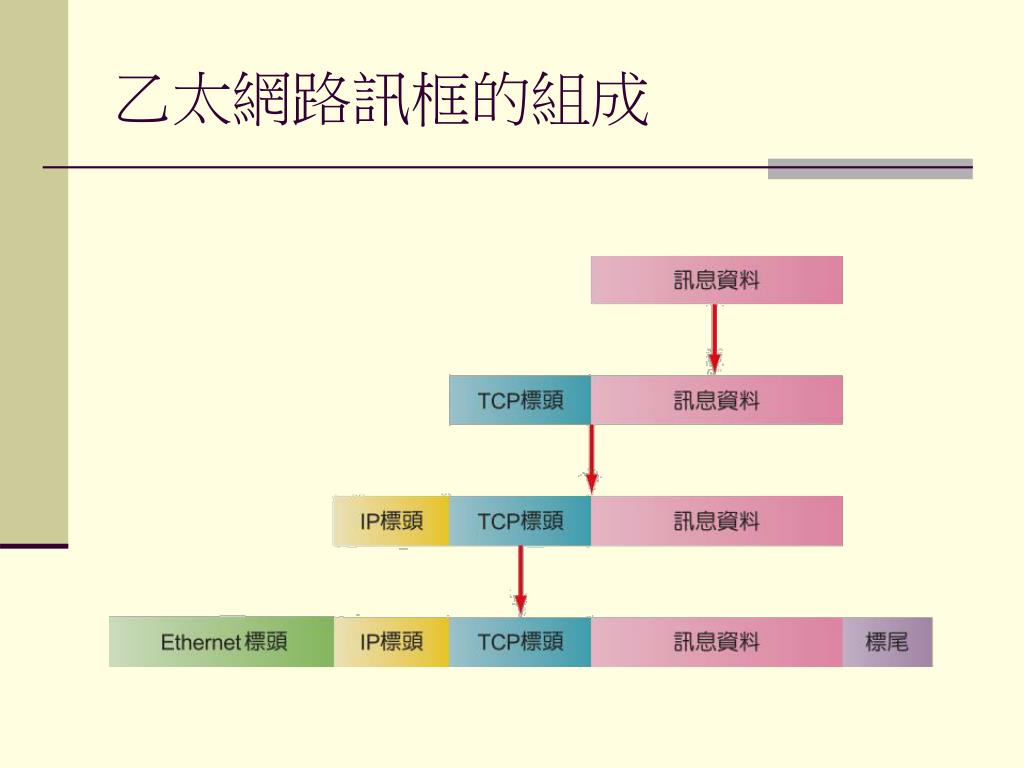

  25. 乙太網路訊框的組成

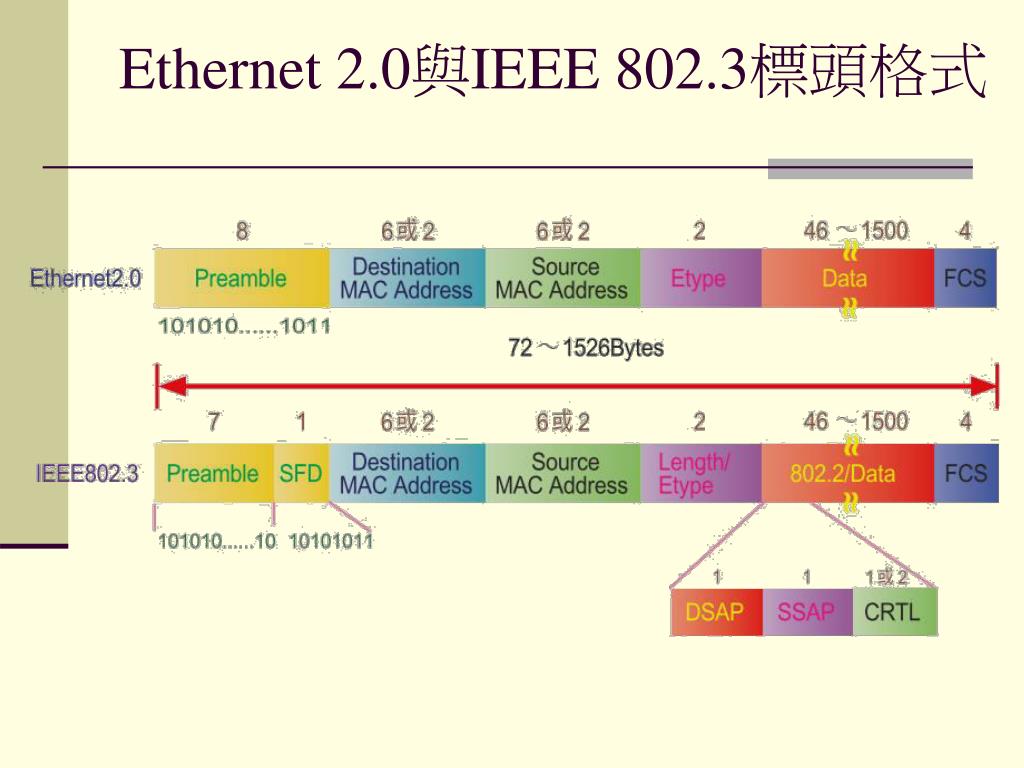

  26. Ethernet 2.0與IEEE 802.3標頭格式

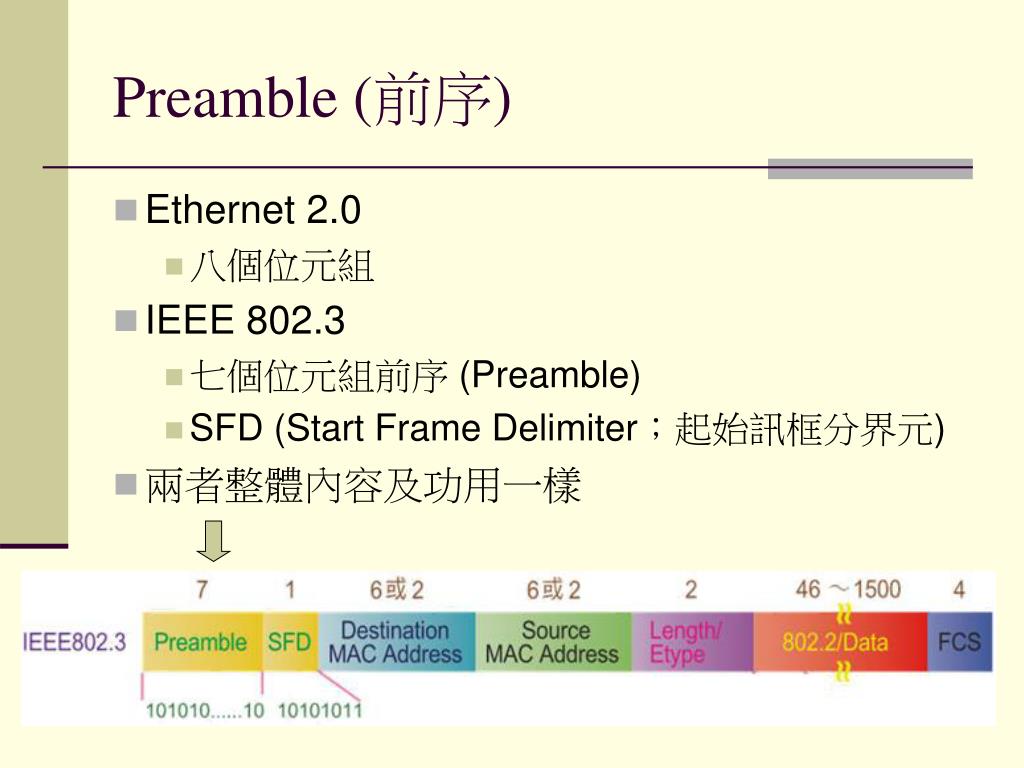

  27. Preamble (前序) • Ethernet 2.0 • 八個位元組 • IEEE 802.3 • 七個位元組前序 (Preamble) • SFD (Start Frame Delimiter；起始訊框分界元) • 兩者整體內容及功用一樣

  28. MAC 位址 • MAC (Medium Access Control；媒體存取控制) • 由每片網路卡來定義 • 實體位址 (Physical Address) • 橋接器或交換式集線器用以判別封包是否屬於某個網路區塊的依據 • 可以是6個位元組或2個位元組，但不可混用

  29. 了解自己的 MAC 位址 • Windows : ipconfig/all指令取得的畫面 • Linux : ifconfig/all

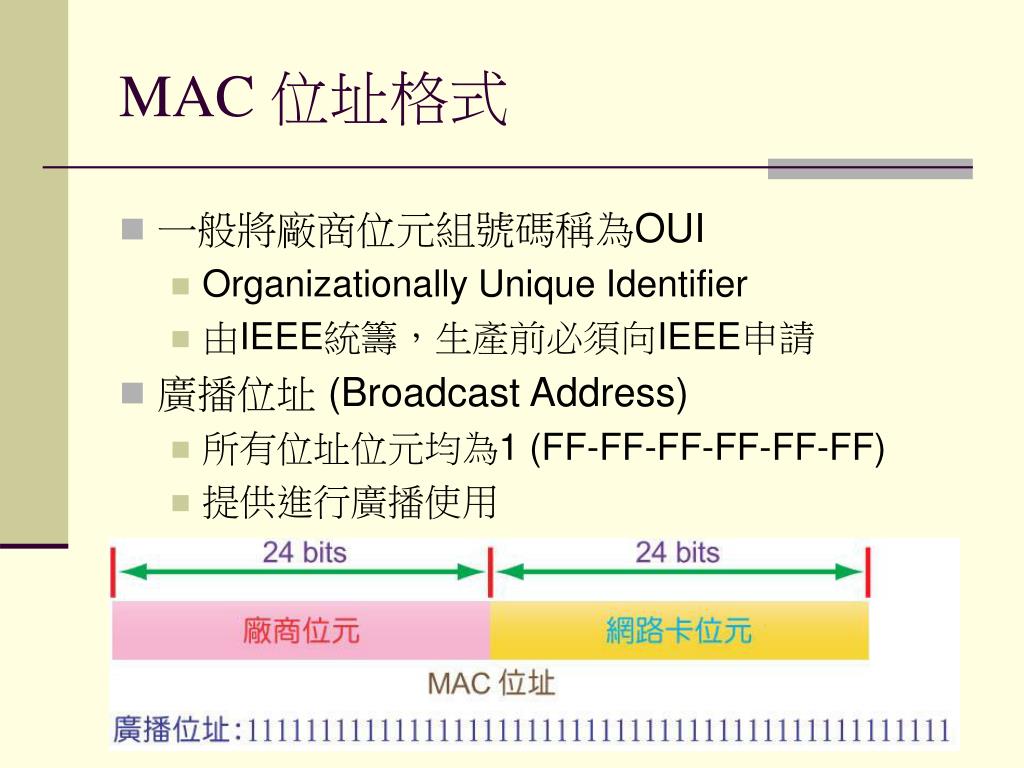

  30. MAC 位址格式 • 一般將廠商位元組號碼稱為OUI • Organizationally Unique Identifier • 由IEEE統籌，生產前必須向IEEE申請 • 廣播位址 (Broadcast Address) • 所有位址位元均為1 (FF-FF-FF-FF-FF-FF) • 提供進行廣播使用

  31. 上層類型 (Etype) • 對上層協定型態做定義，稱EtherType欄位 • 不同協定有不同辨識碼 • 060016代表XNS • 080016代表IP • 080616代表ARP • 083516代表RARP

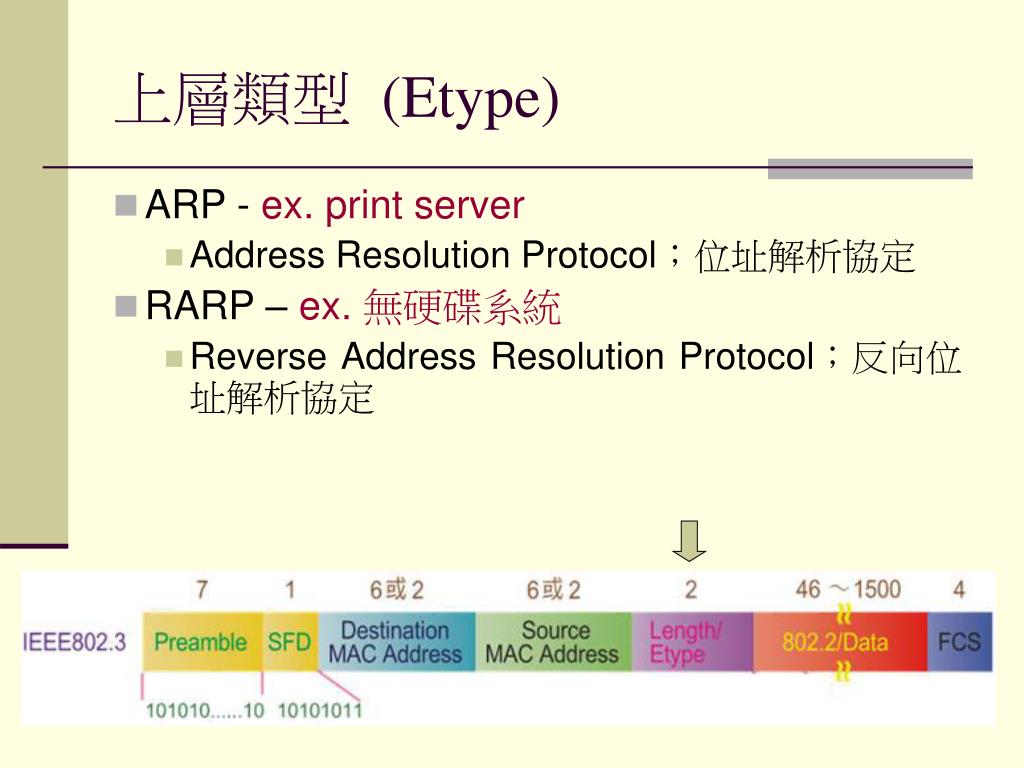

  32. 上層類型 (Etype) • ARP - ex. print server • Address Resolution Protocol；位址解析協定 • RARP – ex. 無硬碟系統 • Reverse Address Resolution Protocol；反向位址解析協定

  33. 上層類型或資料長度 • IEEE最初只定義做資料長度判斷 • 為了能與Ethernet 2.0相容將這個欄位同時代表資料長度與上層協定類型的定義 • 同一欄位做兩種不同的定義 • 正常乙太訊框資料的總長度:64~1518位元組 • 1518=05EE16 • Ethernet2.0 Etype欄位，從XNS的060016 (153610) 開始 • > 1536 (060016) 上層協定類型 • < 1536 訊框長度

  34. 資料欄位 • 總長度必需在46~1500位元組之間 • 不足46個位元組 • 填入位元0做填充 (Padding) • 超過1500位元組 • 進行封包切割的工作

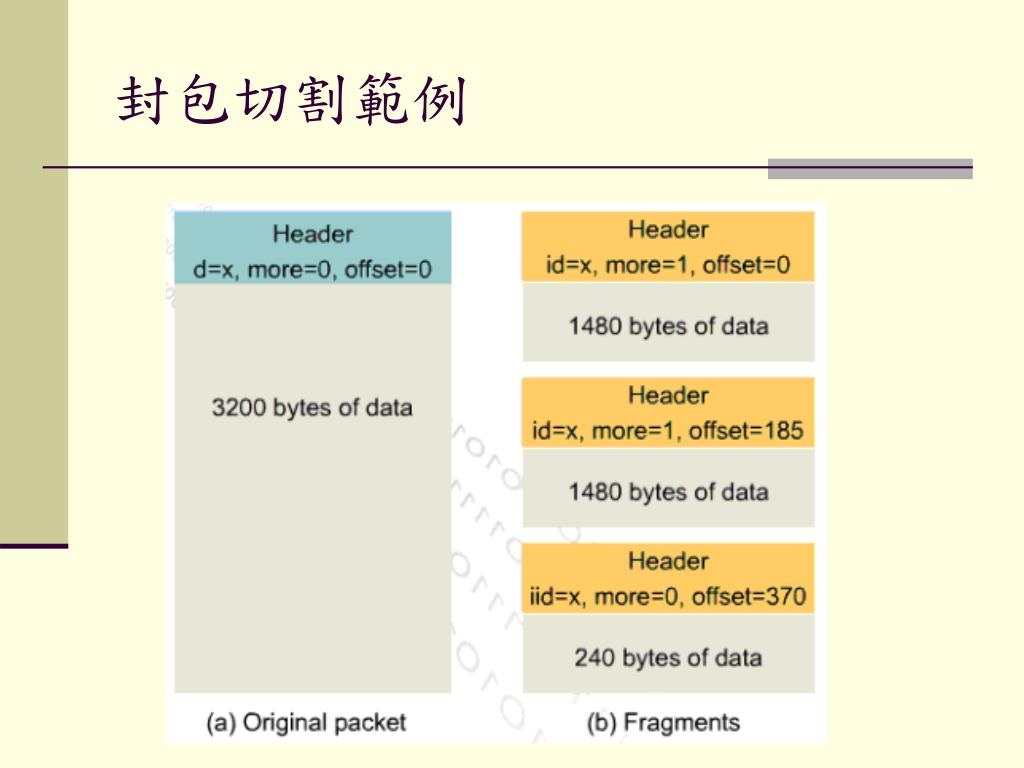

  35. 封包切割範例

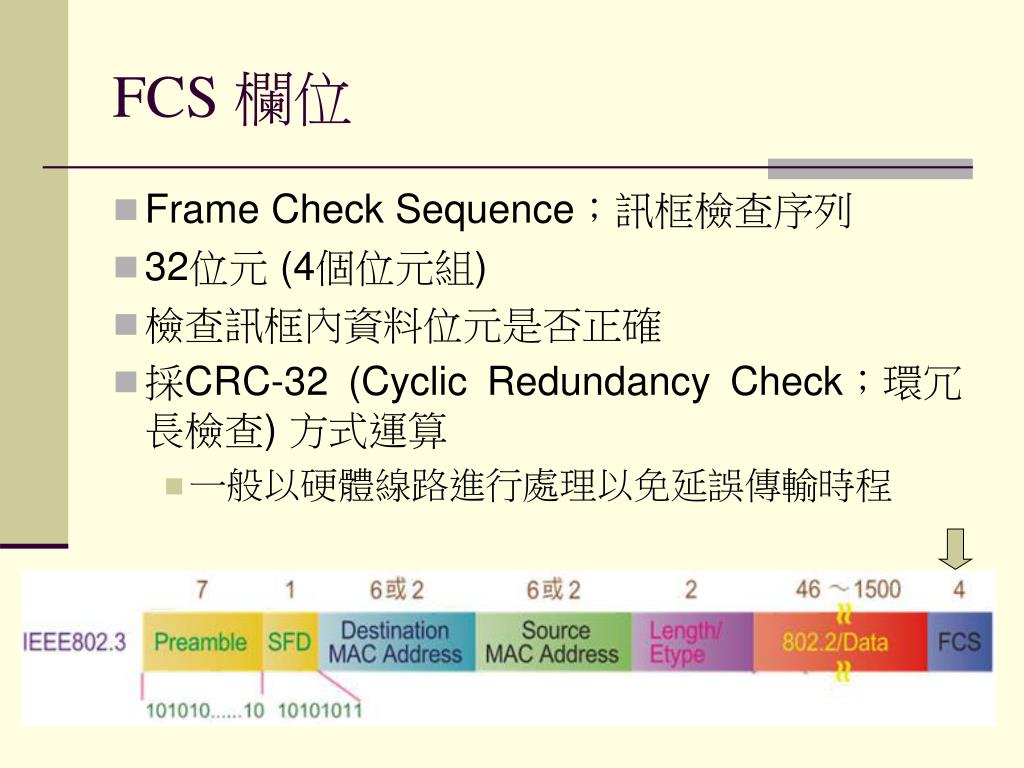

  36. FCS 欄位 • Frame Check Sequence；訊框檢查序列 • 32位元 (4個位元組) • 檢查訊框內資料位元是否正確 • 採CRC-32 (Cyclic Redundancy Check；環冗長檢查) 方式運算 • 一般以硬體線路進行處理以免延誤傳輸時程

  37. FCS 補充範例
