Možnosti GIS při tvorbě trojrozměrných map zemětřesení

1. Možnosti GIS při tvorbě trojrozměrných map zemětřesení Vedoucí práce: Doc.Ing.Petr Rapant CSc. Odborná konzultace: Ing. Aleš Poláček CSc. Zpracoval: Pavel Hajný, G562

2. Úkoly vyřešené v předchozím období • Seznámení s dostupnými zdroji dat – výhody,nevýhody • Zpracování dat pro potřeby databáze • Výběr vhodného souřadného systému pro zobrazení ve 3D • Testování možností 3D zobrazení na vybraném vzorku dat - kniha Ing.Kárníka DrSc (Evropa) • Prezentace na konferenci v Ostravě 2003

3. Seznámení s dostupnými zdroji dat • Geofyzikální ústav Akademie věd ČR : www.ig.cas.cz • International Seismological Center UK : www.isc.ac.uk • National Earthquake Information Center: www.neic.cr.usgs.gov • Regionální seismologické instituty • AutoDRM - projekt výměny seismologických dat • ANSS – Advanced National Seismic System : quake.geo.berkeley.edu/anss

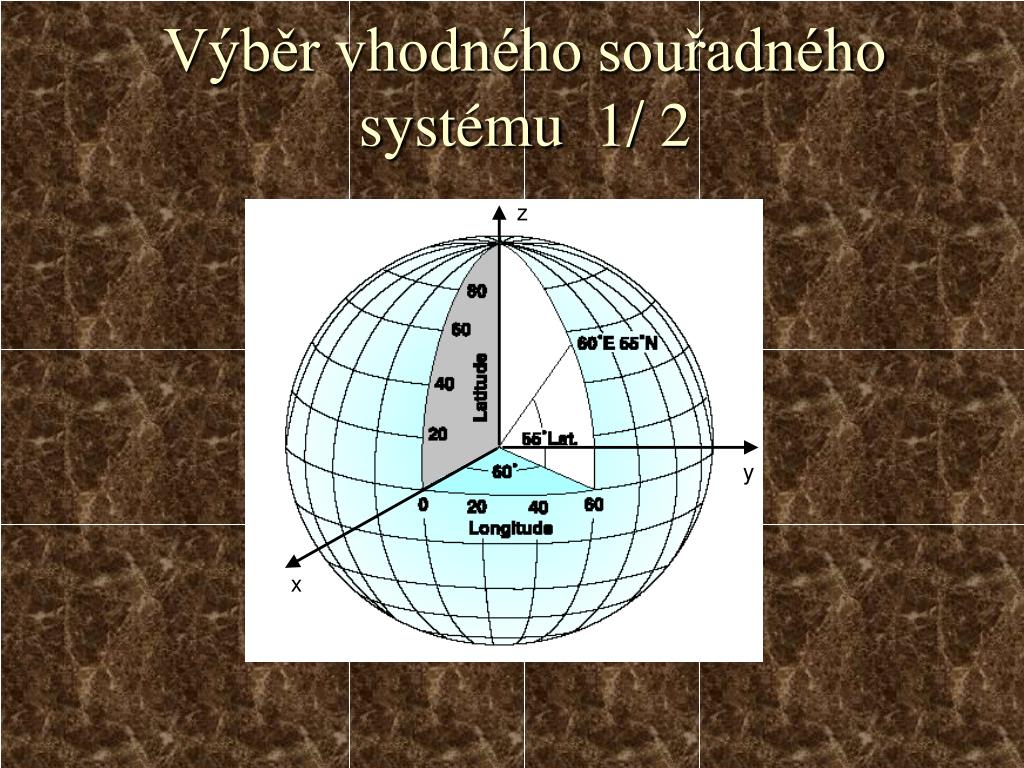

4. Výběr vhodného souřadného systému 1/2 z y x

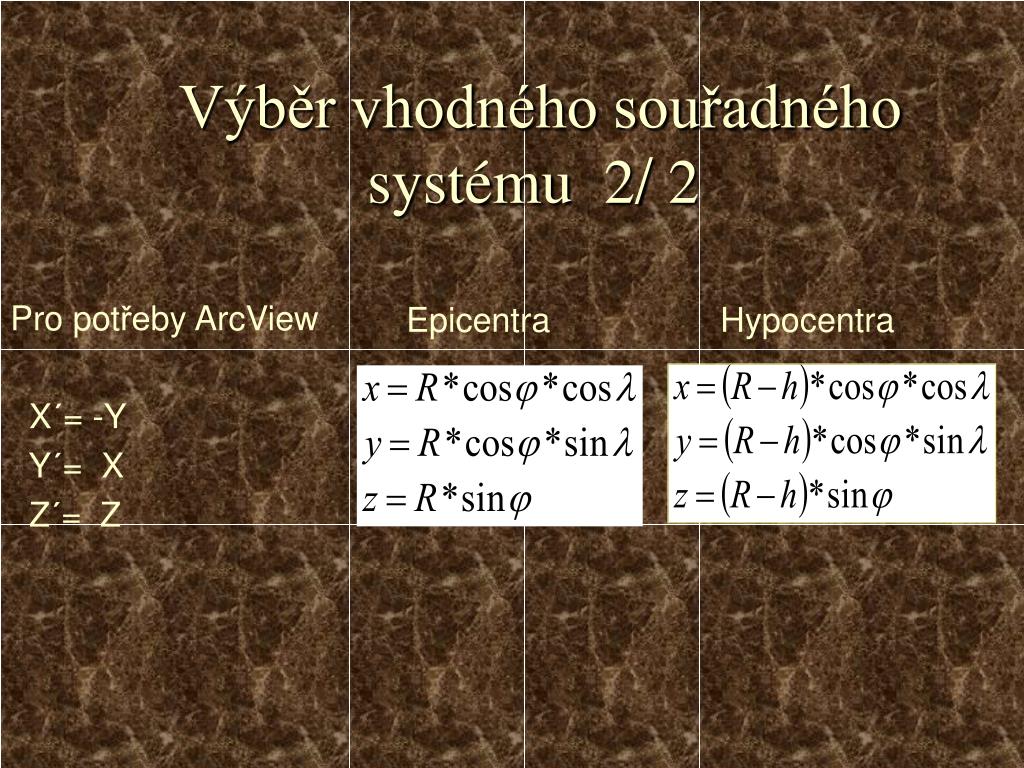

5. Výběr vhodného souřadného systému 2/2 Pro potřeby ArcView X´= -Y Y´= X Z´= Z Epicentra Hypocentra

6. Cíle projektu pro letošní rok • Získat větší množství dat ve spolupráci s GÚAV • Vytvořit komplexní databázi pro potřeby vizualizace • Vytvořit v ArcView projekt demonstrující možnosti výstupů • Vytvoření vrstvy litosférických desek • Možnosti zobrazení dat s mapovým podkladem

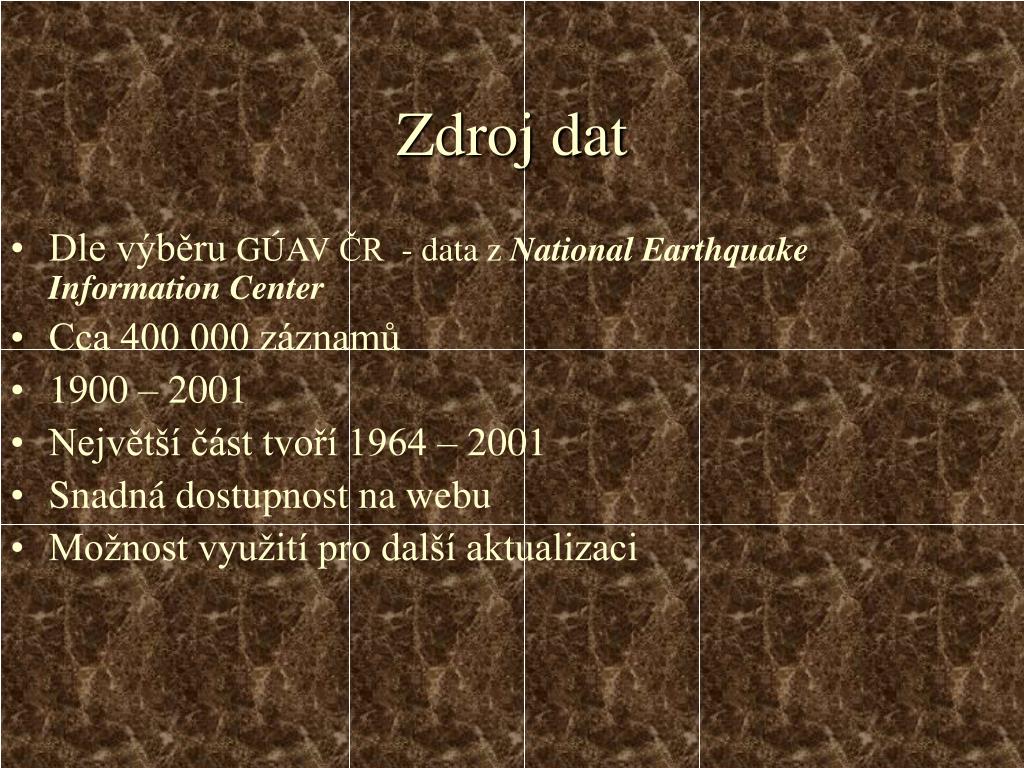

7. Zdroj dat • Dle výběru GÚAV ČR - data z National Earthquake Information Center • Cca 400 000 záznamů • 1900 – 2001 • Největší část tvoří 1964 – 2001 • Snadná dostupnost na webu • Možnost využití pro další aktualizaci

8. Úprava a formát dat • Data dostupná v ASCII souboru • S využitím MS Excelu – převod souřadnic • Export po částech do MS Accessu • Vytvoření Personal Geodatabase spojením všech částí

9. Vytvoření vrstvy litosférických desek • Digitalizace vybraného mapového podkladu – viz obr. • Převod souřadnic • Vytvoření 3D shapu – skript Generate2Shape vytvořeny jednotlivé linie ze vstupního souboru Struktura souboru XYZ ID X,Y,Z X,Y,Z end

10. Zdroj – školní atlas

11. Vytvoření projektu v ArcView • Podmínky – jednoduchost ovládání, co nejnižší zatížení hardwaru • Vytvořeny skripty usnadňující práci uživateli • Výběr vhodné klasifikace

12. Skripty • Hlavím úkolem je urychlit práci a zobrazování ve 3D • Částečné využití podkladů D.Vašíčka • Možnost jednoduché filtrace jevů a uložení do nové vrstvy • Def.polohy, def.velikosti magnituda, def.hloubky, def.data

14. Zobrazení s podkladovou mapovou vrstvou • Využití produktu ESRI – ArcScene • Využití modulu Build A Surface On A Sphere – převod rastru na kouli • Velmi náročné na HW je současné zobrazení všech jevů a map.podkladu • Zobrazení – viz následující příklady

18. Doplňkové výstupy • Pro potřeby prezentace výsledků byly vytvořeny animace v ArcScene Příklad1 Příklad2Příklad3 • Statistické zpracování datového souboru • Vytvoření grafů – viz příklad

19. Vývoj počtu zaznamenaných jevů v jednotlivých dekádách 1900 - 2000 1900 2000

20. Možnosti dalšího vývoje • Testování zobrazování s využitím jiných SW nástrojů, popř. výkonnějšího HW • Podrobnější zpracování dat dle definovaných zájmových oblastí – využití DMT • …

21. Literatura • Ing.V.Kárník: Seismicity of Europe and the Mediterranean • J.Kocourek: 3D GIS vesmíru • Internetové zdroje • Supported Coordinate Systems and GeographicTransformations - pro ESRI • Bob Booth: Using ArcGIS 8.1 3D Analyst • Melita Kennedy:Understanding Map Projections ArcInfo 8 • Building Geodatabase
