インターネット基盤ソフト「DeleGate」 情報処理研究部門佐藤豊

DeleGateとは • インターネット用基盤ソフトウェア • 多目的応用プロトコル中継システム ⊃ プロキシサーバ • １０年前に電総研で生まれ、持続的成長 • 世界的な老舗プロキシサーバのひとつ • 広く世界で使われている純国産プログラム • １５２ヶ国、２万８千以上の利用者サイト

（１） 要求（２）応答クライアント／サーバモデル • インターネット上の応用サービスの普遍的実現モデル • 応用プロトコル • 各々の応用サービスごとに規定: ウェブ（ＨＴＴＰ），メール（ＳＭＴＰ），ＦＴＰ，… • サーバ/クライアント間の要求・応答の手順とデータの形式応用サービス利用者提供者クライアントサーバ応用プロトコル

接続障害 • クライアントとサーバの間の障壁 • 直接接続が不能 • ファイアウォール • プロトコル不一致クライアントサーバ

プロキシ （２）クライアント（１）サーバ要求要求応答応答（４）（３）プロキシサーバによる解決 • クライアントとサーバの間の通信を中継するサーバ • 発展的利用：中継時に様々な付加価値を実現 • アクセス制御、フィルタリング（検閲）、データ変換（翻訳、圧縮、暗号化）、サービス統合、、、

プロキシサーバの発展 • 用途の多様化 • フィルタリング • 不正アクセス／有害コンテンツ／ウィルス／迷惑メール • 世界中に１００を超える競合ソフト • フリーソフト／商用ソフト

DeleGateの特徴 • 多目的・多用途（プロキシサーバの応用可能性の探求） • セキュリティ保護（アクセス制御、暗号化、フィルタリング） • 高速化（圧縮、キャッシュ） • サービス統合(プロトコル変換) • 翻訳（データ変換） • 仮想ネット構成（経路制御） • マルチプロトコル • 主要な基盤的応用プロトコルを網羅 (HTTP, SMTP, POP, NNTP, FTP, Telnet, SOCKS …) • マルチプラットフォーム • ほとんどのOSの上で動作可能 (Unix*, Windows, OS/2, MacOSX) • オープンソース • 問題点：完成度は中程度、ユーザサポート弱、ドキュメント少

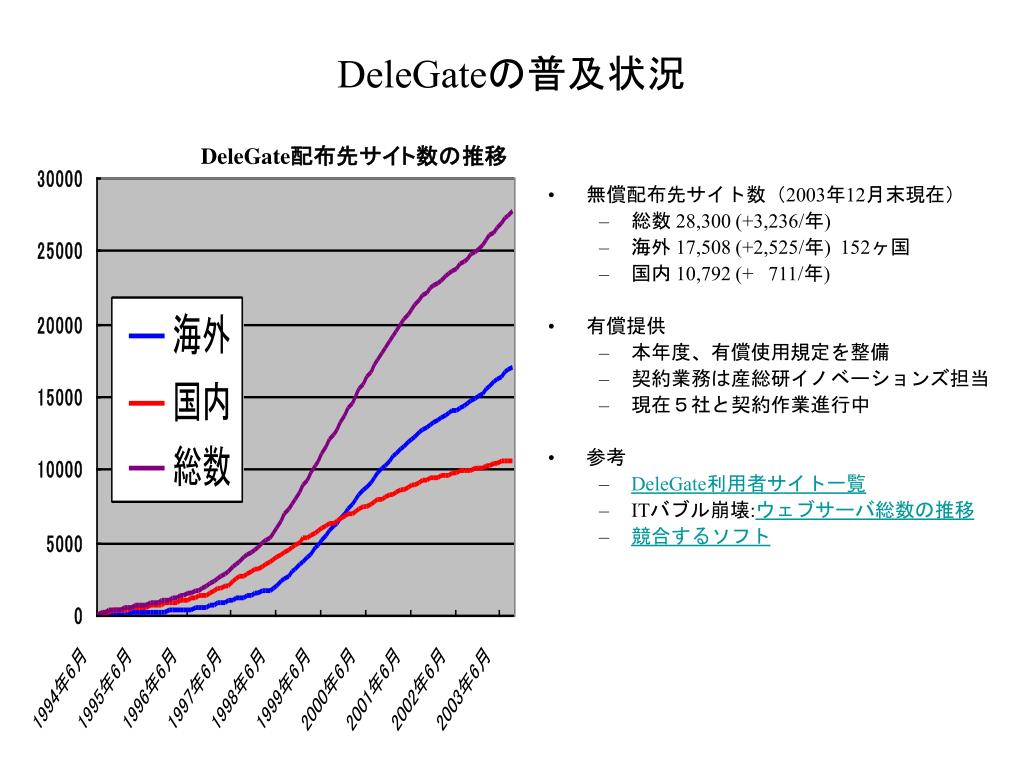

無償配布先サイト数（2003年12月末現在） 総数 28,300 (+3,236/年) 海外 17,508 (+2,525/年) 152ヶ国国内 10,792 (+ 711/年) 有償提供本年度、有償使用規定を整備契約業務は産総研イノベーションズ担当現在５社と契約作業進行中参考 DeleGate利用者サイト一覧 ITバブル崩壊:ウェブサーバ総数の推移競合するソフト DeleGateの普及状況 DeleGate配布先サイト数の推移

トップドメイン別配布先サイト数(2003年12月末現在)トップドメイン別配布先サイト数(2003年12月末現在) • 非jp 17,508 • 4553 com • 2644 net • 390 org • 369 edu • 59 mil • 37 gov • 7 biz • 5 info • 5 int • 1155 de 独 • 1141 ru 露 • 525 fr 仏 • 398 au 濠 • 382 it 伊 • 379 br 伯 • 372 uk 英 • 232 pl 波 • 223 ca 加 • 220 nl 蘭 • 206 se 瑞 • 198 cz • 181 es 西 • 180 ua • 179 tw 台湾 • 179 ch 瑞 • 163 hu 洪 • 143 at 墺 • 145 cn 中国 • 149 ro • 119 fi 芬 • 100 kr 韓国 • 101 be 白 • 100 us 米 • 101 ar 亜 • 96 no • 90 dk • 84 za • 77 nz • 73 mx 墨 • Jp 10,792 • 6685 co • 2046 or,ne • 740 ac • 259 gr • 172 go • 139 ad • 744 *

国内への普及状況(2003年4月末現在) • 大口ユーザには、ほぼ普及完了？ • 大学 • Ac.jp – ７４０サイト (大学、短大、高校、他) • 全大学（約７００？）中、４３０大学（６１％） • 企業 • Co.jp – ６４３５社 • 東証一部上場企業１５０７社中、５０２社（３３％） • 情報通信　６４社中、４７社（７３％） • 電気機器　１４９社中、９２社（６２％）

v1 v2 v3 v4 v5 v6 v7 v8 97年1月 Windows 対応 10年間に550回の改訂版リリース 94年6月配布開始 94年3月開発開始開発状況：プログラム規模の推移

プロキシ （２）クライアント（１）サーバ要求要求Ｅｎｇｌｉｓｈ応答応答（４）（３）日本語コンテンツ変換プロキシ • プロキシが中継するコンテンツの変換 • 翻訳、通訳、圧縮、等、様々な応用 • DeleGate: 変換機能を外付けするインターフェイスを提供Ｈｉ，どーも翻訳通訳

コンテンツ変換の応用実例 • 日本語コード変換 • ＪＩＳ，Ｓｈｉｆｔ＿ＪＩＳ，ＥＵＣ－ＪＰ，ＵＴＦ－８ • 暗号化中継(SSL) • 英日翻訳中継 • Ｏ社、Ｓ社、農水省農業生物資源研究所 • 画像圧縮変換中継 • Ｈ社 • 大阪弁化フィルタ, 熊本弁化フィルタ • 携帯端末用コンテンツ圧縮・分割フィルタ

サーバ統合プロキシ • 複数のサーバを一つのサーバのように見せて提供する • サーバサイト側でのサーバ運用維持支援 • 各部門では独自にローカルにサーバを運用 • 内容の更新やログの管理が容易 • 各サーバを組織の代表サーバに統合し提供組織サーバプロキシ（統合サーバ）クライアント要求の書き換え・転送（プロトコル変換）（応答のキャッシュ）応答の書き換え・転送

利用例(産総研) インターネット • 産総研ウェブサーバ • http://www.aist.go.jp/ • http://www.aist.go.jp/RIODB/ • http://www.aist.go.jp/GSJ/ • http://www.aist.go.jp/… • ユニットごとに自由なサーバ運用 • 更新・維持・運用が容易 • 内部サーバを統合して外部へ公開 • 一元的なアクセス制御・ログ監視公開監視 DeleGate 組織所内ウェブサーバ

現状と今後 • 実用ソフトとして要求される拡張/改良/修整の継続 • 従来の実装ベースの継続的拡張 • 商用利用へのライセンス供与の開始 • 平成１５年度より • 今後の持続的成長のための新機軸 • 根本的な作り直し？（実験ソフトから実用ソフトへ） • 今後のセキュリティモデルを想定した基盤通信機能の検討

背景・動機・目標 • 基盤的ソフトウェアの輸入超過（ＯＳ、通信ソフト、言語、…） • ソフトウェア防衛（国産ソフトウェア技術の維持） • 世界的に一線級の基盤ソフトの開発・輸出 • インターネットから受けた恩恵（フリーソフト）へのお返し • 必要に迫られて作り始めたソフトが他者にも有用

DeleGateの用途 • インターネットの運用・サーバ構築・利用の支援 • セキュリティ保護ファイアウォール・アクセス制御 • 性能向上・資源節約キャッシング • 安定性の向上動的経路制御・負荷分散 • 運用・管理の支援プロトコル変換・サーバ統合 • 付加価値実現の支援翻訳、暗号化、圧縮

セキュリティのためのDeleGateの利用例 攻撃者サービス提供者利用者通信プロバイダ

SockMuxプロトコル • 目的：応用プログラムによる柔軟な仮想ネットワークの実現 • 物理的単位（ホスト・ネット）から独立した応用プログラムのネットワーク • 役割：応用プログラム間の通信の多重化・暗号化 • 特徴：簡便・軽量・柔軟 • PPPプロトコルよりも簡素　（ソケットAPIに直結） • Socksプロトコルには無い多重化機能を内包 • SSLプロトコル等を必要としない簡便な暗号化機能を内包 • IPアドレスに限らない可視性制御　（Unixドメインのソケット等）クライアント多重化暗号化サーバ A DeleGate a DeleGate SockMux DeleGate クライアントクライアントサーバ B b クライアント DeleGate 利用例：　隔絶した or 隔離された空間の間での、クライアント・サーバ間の中継ポートaの可視範囲ポートbの可視範囲

DeleGateの概要 • 1994年生まれ・現在も成長中 • 小規模Gopher専用プロキシ（SunOS版）からの持続的な成長 • 多用途プロキシサーバ • アクセス制御、キャッシュ、経路制御、トンネリング、プロトコル変換、サーバ統合、コンテンツフィルタ、コンテンツ変換、… • マルチプロトコル対応 • HTTP,FTP,SMTP,POP,NNTP,Telnet,DNS,SOCKS,SSL,… • マルチプラットフォーム対応 • Unix,Windows,OS/2,MacOS-X • 配布形態・配布状況 • オープンソース・フリーソフト、149カ国・26,000サイト

総配布数: 26,270 ソース配布: 20,555 Windows版: 14,285 配布状況(2003年4月) 01年9月産総研Firewall PASV不可に自宅サーバに切り替え PASV可・匿名可に新規サイト１５サイト／日 FreshMeat登録（主にLinux向け) Windows版 99年11月BugTraq LinuxGazzete

信条 • 役に立たない論文・特許より役に立つソフト • 二流の研究より一流のモノ作り • 小さく産んで大きく育てる • 持続的に成長可能なソフトウェア • 産地直送ソフトウェア／顔の見えるモノ作り • 桃李もの言わざれども下おのずから蹊をなす

DeleGateとは • 一般的分類：多機能プロキシサーバ • 「多目的アプリケーションプロトコル中継システム」 • 単純な原理：アプリケーションプロトコルを中継 • アプリケーション層のプログラム • 中継する内容（プロトコル）を解釈しながら中継 • 多様な用途：中継時に様々な付加価値を実現 • ファイアウォール(アクセス制御、フィルタリング) • 高速化（キャッシュ） • プロトコル変換（暗号化、圧縮、…） • コンテンツ変換（翻訳、…） • 仕様・実装の変化・不備の緩衝材・パディング

現状と今後 • 安定期 • ゆるやかな持続的成長 • 既存の実装ベースに果てしなく続く改良・修整 • ゆるやかな継続的普及 • 区切りの時期？ • 実用ソフト化して保守的に、機能的発展の減速 • 商用化への対処　（技術面、ライセンス面） • 実験ソフトから実用ソフトへ、根本的な作り直し？ • 次の１０年に向けて • 新たな発展を求めて新機軸の模索 • １０年後以降のセキュリティモデルを考えて先行投資

開発開始時の大目標 (未達成) • マルチプロトコルプロキシを題材にした研究 • 複数の応用プロトコルを統合サポート • 共通要素の抽出、実装上の統合化・ライブラリ化 • プロトコル仕様の重複の整理 • 共通部分のサブプロトコル化提案 • 大統一プロトコルの設計 • 汎用プロトコルインタプリタ・生成系 • 文字列処理エンジン（分解・合成・適合）の実現 • 応用層上の多重化通信プロトコルの提案 • …

各版での主な新規課題 • V.01994 Gopher（go-far) • V.11994 HTTP, 文字コード変換, 殆どの基本機能実験着手 • V.21995 NNTP, FTP, 各種Unix移植 • V.31996 Mount実用化, originサーバ化着手, CFI着手 • V.41997 Windows移植開始 • V.51998 暗号化プロキシ機能(SSLway), SMTP （成長期？） • V.61999 バッファ溢れ検出・停止機能, マニュアル整備 • V.72001 プロキシ認証機能, XSS対応 • V.82002 セキュリティ関連仕様変更、SockMux着手（成熟期？停滞期？）

実装コード量の機能別分類 • 58% プロトコル共通 • 6.1% 移植関連（プラットフォーム依存） • 4.3% MOUNT機能 • 4.1% アクセス／経路制御機能 • 3.6% ホスト名リゾルバ • 3.5% INET (IPアドレス・ソケット依存) • 3.2% 外部フィルタ機能 • 3.2% MIMEフォーマット処理 • 1.9% 文字コード変換 • 42% プロトコル固有 • 12.2% HTTP • 7.6% NNTP • 5.2% FTP • 2.7% SMTP • 1.3% SOCKS • 1.2% Telnet • 1.1% SockMux • 0.8% ICP • 0.8% POP • 0.6% Gopher • 0.5% LDAP • 0.1% IMAP

DeleGateが選ばれる理由？ • 以下全てを満たす唯一のプロキシサーバ？ • マルチプロトコル • ほとんどの基盤的プロトコルをカバー • 多機能 • ひととおりのことはできる • マルチプラットフォーム • どこでも走る（Ｕｎｉｘ，Ｗｉｎ，Ｍａｃ） • オープンソース・フリーソフト • 純国産・日本語によるサポートを期待？ • 特徴的機能 • マウント、経路制御、外部フィルタ

DeleGateが選ばれない理由（反省点・課題） • とっつきにくさ • 未整備なドキュメント・設定例、FAQ無し • 設定・管理用GUI・対話的IF無し　（⇒外付け可） • セキュリティ問題 • バッファオーバフロー可能性　　　　　　（⇒委託可） • ライセンスが不明確 • 歴史的事情・内部事情もあって • いずれの機能も未完成・非最適 • 最適ソフトは別にある

最初の10年を振り返って • １０年前には現在を予想・予測困難 • ドッグイヤーだったし • 予想以上・以下・予想外 • DeleGate • 社会状況 • 背景の変遷・動向 • 次の１０年をどのような前提で考えるか？

予想以上・以下の状況（ＤｅｌｅＧａｔｅ） • 予想程度の普及度 • インターネットの膨張にほぼ伍して • 予想以下の技術的進展 • 初期に構想したものの域を出ていない • 成長力の減衰 • 実用システムとしての安定性に縛られる • とにかく作ってみる、ことが減少　（蛮勇力の低下）

予想外の状況（社会的背景） • 応用層の意外な安定 • HTTPの発展収束・FTP等既存プロトコルとの共存 • プロキシ対応の仕様変更無し • 物理層の劇的な発展 • 光ファイバか家庭に　　・・・共有キャッシュ必要性の減少 • 携帯でインターネット　　・・・圧縮変換プロキシの必要性 • ＯＳ / コンピュータの変遷 • Windows, Linux の隆盛 • PCの普及、WSの衰退

基盤的応用プロトコルの栄枯盛衰（DeleGateの今後）基盤的応用プロトコルの栄枯盛衰（DeleGateの今後） • 古典的・不死身? • SMTP, FTP, Telnet （インターネット最古） • DNS, POP, IMAP • 新興・安定化 • HTTP, SOCKS, SSL, LDAP • 衰退傾向? • NNTP, ICP, X, CU-SeeMe? • 絶滅 • Gopher, WAIS, Ident

現状の応用プロトコルの問題（マッチポンプ？）現状の応用プロトコルの問題（マッチポンプ？） • ＦＴＰデータコネクション • データ転送用TCPコネクションの繰り返し接続 • 不必要に高機能な仕様が、セキュリティ上の問題の根源に • ＨＴＴＰコネクション再利用（Keep-Alive) • リクエスト毎のくり返し接続 • 場当たり的な解決で、不完全（並列性無し） • それぞれに直接にＩＰ上に乗ってるが故の問題 • たてわりの弊害、一国一城。横断的技術調整組織なし。 • 本来、共通に解決可能 • 応用プロトコルに共通の解決手段 • 並列セッション、圧縮、暗号化 • 共通化の動きも：MIME形式、認証プロトコル等

SockMuxプロトコル • アプリケーション層の多重化通信メディア • アプリケーションプログラム間を繋ぐ • API:Socketインターフェイス互換 • 下位層（TCP)の永続的コネクション上を利用 • PPPのようなもの？IRC? • 当面の実際的応用 • トンネリングプロトコル • FTPデータ、HTTPデータ、…効率的転送 • SockMuxで構成される仮想ネットワークへ

App. App. App. VIABUS再興？ • 1991年頃開発 • アプリケーション層上の通信メディア • アプリケーション間の可変長メッセージ通信 • コンテンツによるアドレス（パターンマッチ） • マルチキャストＶＩＡＢＵＳ

次の１０年間の課題 • バッファオーバフローの根絶（別の記述言語） • 設定用インターフェイス（フォーム、言語） • 商用化 • SockMux（のようなプロトコル） • 大統一プロトコル？ • テストケースの自動生成 • 共有ライブラリ、ツールキット化 • 形式記述＋生成系へ

10年後以降のDeleGate? • セキュリティ技術の今後 • フィルタリング vs. 暗号化の衝突 • 古典的ファイアウォール技術の衰退 • 暗号化通信の普及により、通過コンテンツ不可視に • 現状でもHTTPS/SSLプロキシがあれば何でも通せてしまう • 物理的単位（ネットワーク、ホスト）での防御の限界

10年後以降のDeleGate？ • 仮想ファイアウォール • 仮想プライベートマシン（VPM入れ子） • 仮想プライベートネットワーク（階層的）　←SockMux • データの署名に基づくアクセス制御 • 全てのデータ（入れ子）が、作成者の署名付きに • 仮想プライベートマシンを出る時に自動署名付与 • データの仮想マシンへの出入り許可を署名に基づいて制御

おしまい • ・・・

インターネットのセキュリティ技術 • 隔離・隔絶　（ネットワークレベル） • プライベートアドレス、ＶＰＮ • フィルタリング　（⇒　ファイアウォール） • 外側と内側モデル－外から内を守る（通信の監査・検閲） • ネットワークレベル：ルータ／パケットフィルタリング • 応用レベル：プロキシ／応用メッセージプロキシ／応用メッセージ • 暗号化・認証（コンテンツレベルの隔離・隔絶） • 送信・中継・受信モデル－内容の盗聴と偽造を防ぐ • ネットワークレベル：IPsec • 応用レベル：SSL,SSH,S-HTTP,PGP,S/MIME,… • 監視・検出 • パケット監視 (IDS)、ログ監視、ウィルス走査 • セキュリティホール対策　（バグの悪用防止） • 発生防止: 言語仕様、コンパイラ、実行時検査、… • 悪用防止：アドレスランダム化、繰り返し試行防止、… • …

SockMux 動機 • FTP, HTTP, SMTP, … • 共通の並列セッション・データ転送手段 • アプリケーション層の多重化通信 • トンネリングのための実現手段 • 接続の繰り返しコスト削減効果 • 仮想ネットワークの構成 • 応用層ＶＰＮ • ＶＩＡＢＵＳ（１９９１）

SockMux実装法（普及法） • 既存の応用プログラムへの適用支援 • Socket関数の置き換え • Connect関数他　（SOCKSと同様） • マクロ＋静的ライブラリ　／　動的ライブラリ • 入出力関数の置き換え • Read/write関数、send/recv関数

インターネット上の応用サービスの中継･変換・統合技術インターネット上の応用サービスの中継･変換・統合技術プロキシサーバ「ＤｅｌｅＧａｔｅ」産業技術総合研究所情報処理研究部門佐藤豊 http://www.delegate.org/

DeleGateの概要 • 1994年生まれ・現在も成長中 • 小規模Gopher専用プロキシ（SunOS版）からの持続的な成長 • 多用途プロキシサーバ • アクセス制御、キャッシュ、経路制御、トンネリング、プロトコル変換、サーバ統合、コンテンツフィルタ、コンテンツ変換、… • マルチプロトコル対応 • HTTP,FTP,SMTP,POP,NNTP,Telnet,DNS,SOCKS,SSL,… • マルチプラットフォーム対応 • Unix,Windows,OS/2,MacOS-X • 配布形態・配布状況 • オープンソース・フリーソフト、148カ国・24,000サイト

DeleGateの多用途化の経緯 必要性 ⇒ 機能 • ファイアウォール越え ⇒ アクセス制御付き中継 • 日本語非対応のブラウザ ⇒ コード変換 • 低速な広域ネットワーク ⇒ キャッシュ • 不安定なネットワーク接続 ⇒ 経路制御・迂回 • ＩＰ的に不連続なネットワーク ⇒ トンネリング中継 • 内部サーバ群を外部へ提供 ⇒ サーバ統合 • 翻訳中継・画像圧縮中継 ⇒ 外部フィルタ呼び出し • プライバシー保護 ⇒ 暗号化通信
