Presentation Transcript

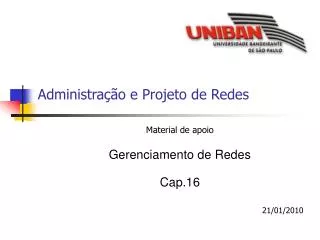

Administra o e projeto de redes

Administração e Projeto de Redes

Material de apoio

Gerenciamento de Redes

Cap.16

21/01/2010


Esclarecimentos

Esclarecimentos

  • Esse material é de apoio para as aulas da disciplina e não substitui a leitura da bibliografia básica.

  • Os professores da disciplina irão focar alguns dos tópicos da bibliografia assim como poderão adicionar alguns detalhes não presentes na bibliografia, com base em suas experiências profissionais.

  • O conteúdo de slides com o título “Comentário” seguido de um texto, se refere a comentários adicionais ao slide cujo texto indica e tem por objetivo incluir alguma informação adicional aos conteúdo do slide correspondente.

  • Bibliografia básica: KUROSE, James F.; ROSS, Keith. Redes de Computadores e a INTERNET - Uma nova abordagem. Pearson. : , 2004.


O que ger ncia de redes

O que é Gerência de Redes?

  • Sistemas autônomos (i.é., “rede”): centenas ou milhares de componentes de hw/sw interagindo.

  • Outros sistemas complexos que necessitam de monitoração e controle:

    • Aeronave.

    • usina nuclear.

    • Outros?

  • Gerência de rede inclui instalação, integração e coordenação de elementos de hardware, software e humanos para monitorar, testar, checar, configurar, analisar, avaliar e controlar a rede e recursos destes elementos para atingir os requisitos de tempo real, desempenho operacional e Qualidade de Serviço a um custo razoável.


Infra estrutura para gerenciamento de redes

Infra-estrutura para gerenciamento de redes

Entidade de Gerência

Agente DADOS

entidadegerência

dispositivo

gerenciado

dispositivos gerenciados

contêm objetos gerenciados

cujos dados são reunidos

numa Base de

Informações de Gerência

(MIB)

DADOS

Agente DADOS

protocolo

de gerência

de rede

dispositivo

gerenciado

Agente DADOS

Agente DADOS

dispositivo

gerenciado

dispositivo

gerenciado


Padr es de gerenciamento de redes

Padrões de gerenciamento de redes

  • OSI CMIP - Common management information protocol:

    • Projetado nos anos 80: considerado o padrão de gerenciamento por excelência.

    • Padronização lenta demais.

  • SNMP: Simple Network Management Protocol:

    • Origem na Internet (SGMP).

    • Começou simples.

    • Desenvolvido e adotado rapidamente.

    • Crescimento: em tamanho (abrangência) e complexidade.

    • Atualmente: SNMP V3.

    • Padrão de fato para gerenciamento de redes.


Snmp vis o geral 4 partes chave

SNMP visão geral: 4 partes-chave

  • Management Information Base (MIB):

    • Base de dados distribuída com dados de gerenciamento de rede.

  • Structure of Management Information (SMI):

    • Linguagem de definição para objetos da MIB.

  • Protocolo SNMP:

    • Transporta informações e comandos sobre objetos entre o gerenciador e o elemento gerenciado.

  • Segurança, capacidades administrativas.


Smi linguagem de defini o dos dados

SMI: linguagem de definição dos dados

  • Finalidade: definir bem e sem ambigüidade a sintaxe e semântica dos dados de gerência.

  • tipos básicos de dados:

    • Formato genérico dos dados.

  • TIPO DO OBJETO:

    • tipo dos dados, status, semântica do objeto gerenciado.

  • IDENTIDADE DO MÓDULO:

    • agrupa objetos relacionados em módulos MIB.


Protocolo snmp

Protocolo SNMP

pedido

  • Duas formas de transportar info das MIBs e comandos:

    • Polling: “Entidade de Gerência” interroga cada “dispositivo gerenciado” e recebe as infos das MIBs. Usa a Tabela de Polling.

    • Trap: “Dispositivo gerenciado” percebe um evento gerenciado que atingiu os limites de variação estabelecidos previamente e envia info da MIB à “Entidade de Gerência”.

Entidadede gerência

Entidadede gerência

msg trap

resposta

Agente DADOS

Agente DADOS

Dispositivo Gerenciado

Dipositivo Gerenciado.

modo interrupção (TRAP)

Modo pedido/resposta (Polling)


Seguran a e administra o do snmp

Segurança e Administração do SNMP

  • Criptografia: mensagem SNMP criptografada com DES.

  • Autenticação

  • Proteção contra playback: usa Nonce.

  • Controle de acesso baseado em visões (Comunidades):

    • A entidade SNMP mantém uma base de dados de direitos de acesso e regras para vários usuários.

    • A própria base de dados é acessível como um objeto gerenciado.


Problema de apresenta o poss veis solu es

Problema de apresentação: possíveis soluções

  • Transmissor obtém o formato do receptor. Transmissor traduz para o formato do receptor. Transmissor envia.

  • Transmissor envia. Receptor obtém o formato do transmissor. Receptor traduz para o formato local do receptor.

  • Transmissor traduz para formato independente do host. Envia. Receptor traduz para o formato local do receptor.


Resolvendo o problema de apresenta o

Resolvendo o problema de apresentação

É muito bom

É muito bom

Serviço de

Apresentação

Serviço de

Apresentação

Serviço de

Apresentação

É da

pontinha!

Que barato!

Que da hora!

Hippie de meia-

idade (anos 60)

Vovózinha

Adolescente

século XXI

  • Traduza o formato do host local para um formato independente do host.

  • Transmita os dados no formato independente do host.

  • Traduza o formato independente do host para o formato do host remoto.


Gerenciamento de redes resumo

Gerenciamento de redes: resumo

  • Gerenciamento de rede:

    • Extremamente importante: representa 80% do “custo” da rede.

    • Padrão ASN.1 para descrição dos dados.

    • Protocolo SNMP como uma ferramenta para transportar a informação.

  • Gerenciamento de rede: mais arte do que ciência:

    • O que medir/monitorar?

    • Como responder a falhas?

    • Correlação/filtragem de alarmes?
