  1. V4 Philips 电源板

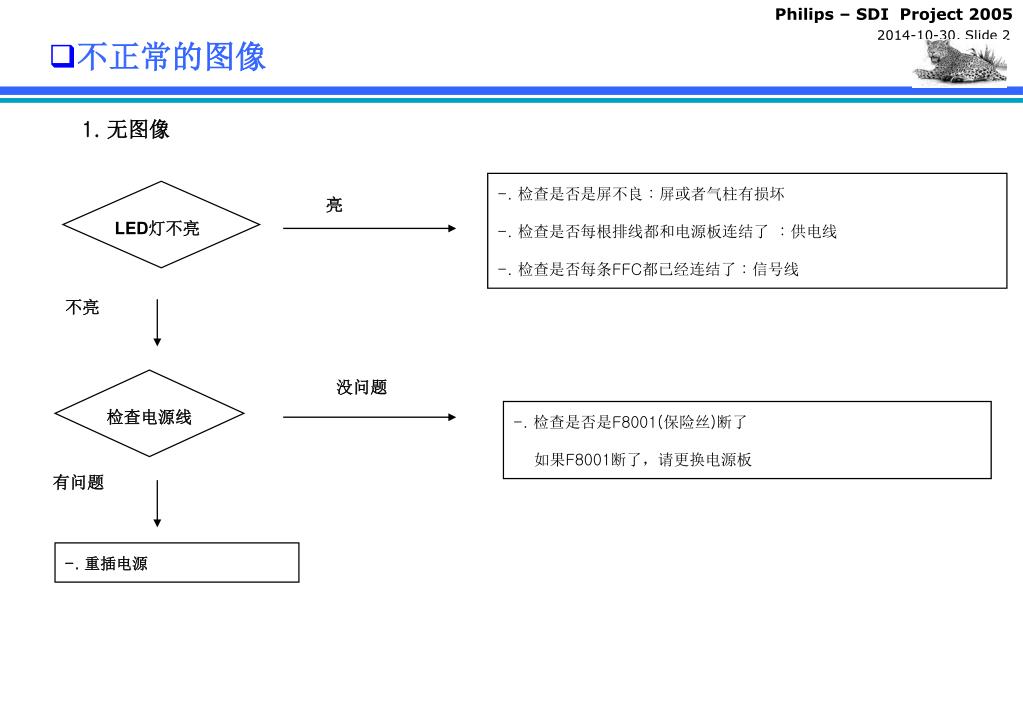

  2. 不正常的图像 1. 无图像 -. 检查是否是屏不良 : 屏或者气柱有损坏 -. 检查是否每根排线都和电源板连结了 : 供电线 -. 检查是否每条FFC都已经连结了: 信号线 亮 LED灯不亮 不亮 没问题 检查电源线 -. 检查是否是F8001(保险丝)断了 如果F8001断了，请更换电源板 有问题 -. 重插电源

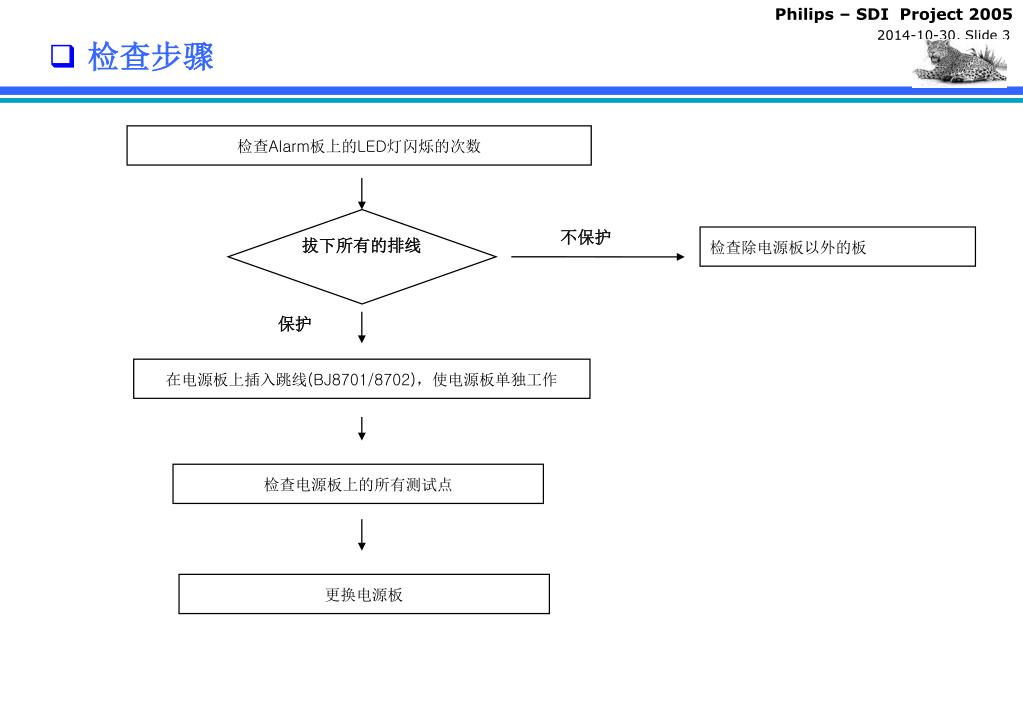

  3. 检查步骤 检查Alarm板上的LED灯闪烁的次数 不保护 检查除电源板以外的板 拔下所有的排线 保护 在电源板上插入跳线(BJ8701/8702)，使电源板单独工作 检查电源板上的所有测试点 更换电源板

  4. 更换电源板后的Reversion确认。 PCB Reversion Check PBA Version Check • 目前的产品 : Rev 0.7& 0.7ECO

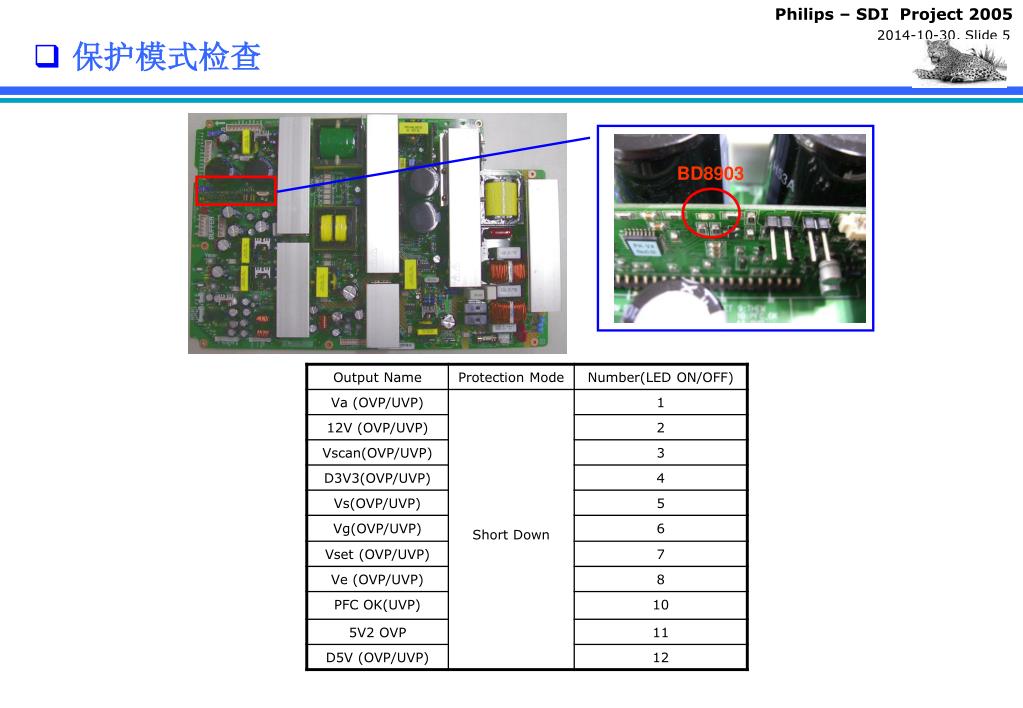

  5. 保护模式检查 BD8903

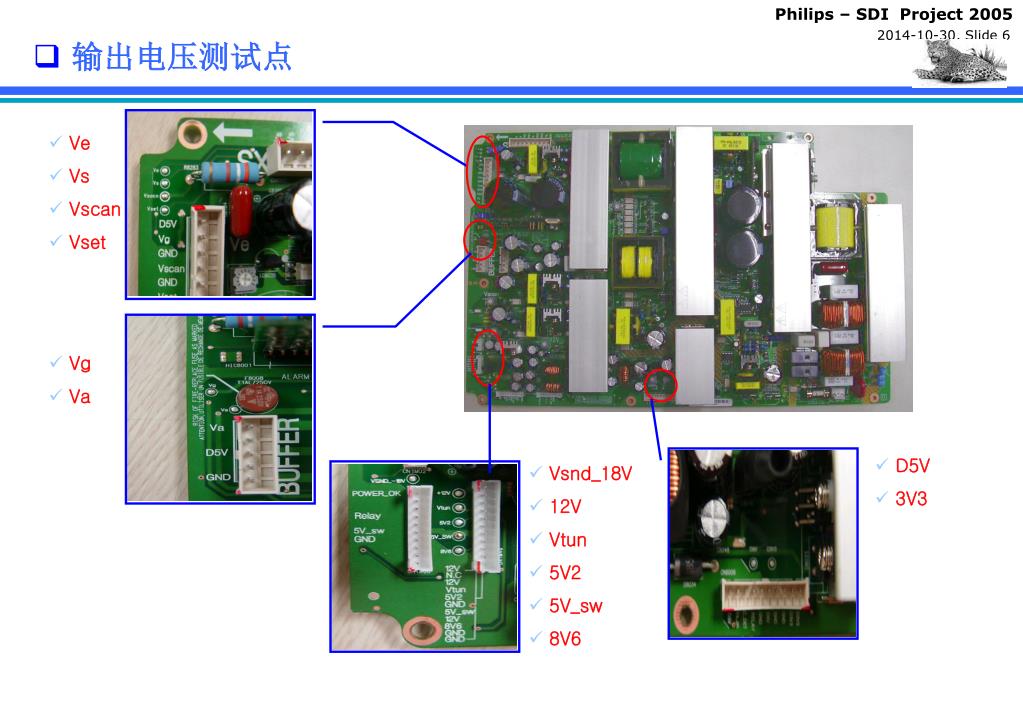

  6. 输出电压测试点 • Ve • Vs • Vscan • Vset • Vg • Va • D5V • 3V3 • Vsnd_18V • 12V • Vtun • 5V2 • 5V_sw • 8V6

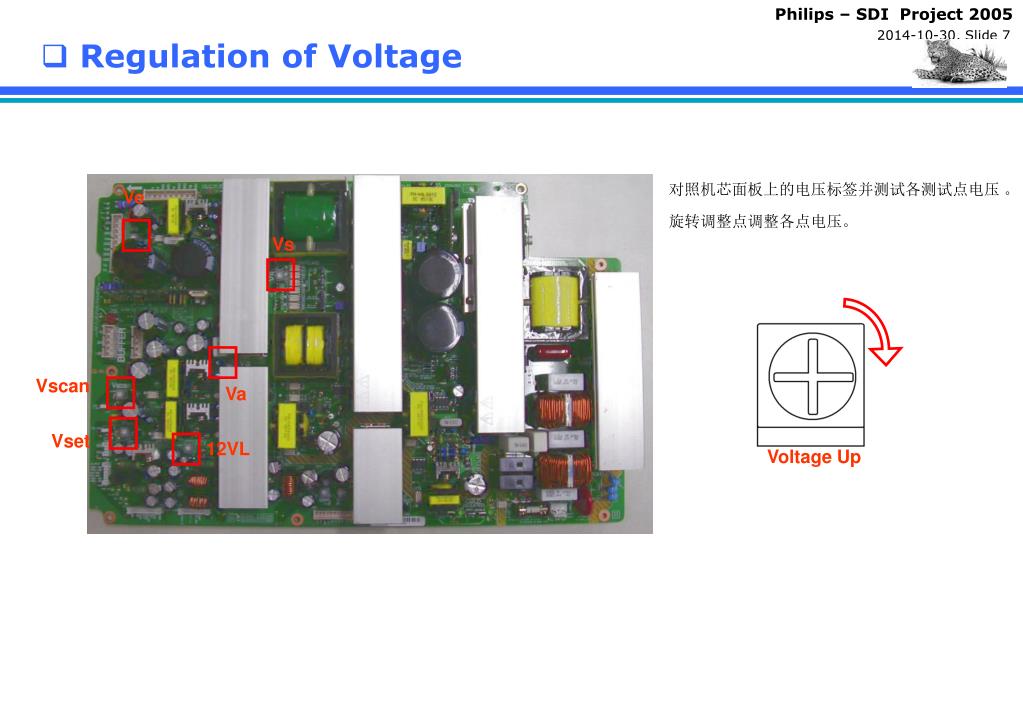

  7. Regulation of Voltage 对照机芯面板上的电压标签并测试各测试点电压 。 旋转调整点调整各点电压。 Ve Vs Vscan Va Vset 12VL Voltage Up

  8. 不良诊断 BJ8901 BJ8902 1交流电输入 (100Vac~ 240Vac)检查。 2. 插入J8003, J8004, BJ8902跳线。 3. CN8001交流电输入。 4. LED8001→LED8002→BD8903点亮确认。 (如果发生保护，插入BJ8901跳线) 5. 全部电亮(LED8001, LED8002, BD8903) 说明电源板状态是好的。 6. 如果任意一个不亮LED8001, LED8002, BD8903, 电源板不良。 BD8903 J8004 J8003 LED8002 LED8001 CN8001
