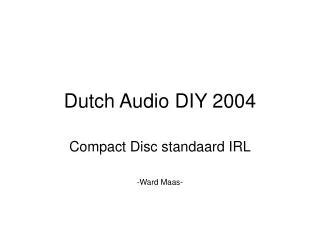

  1. Dutch Audio DIY 2004 Compact Disc standaard IRL -Ward Maas-

  2. Agenda • Introductie • Beperkingen • Onderwerpen • De CD standaard • Mechanische aspecten van CD’s • Hoe worden CD’s gemaakt (en de gevolgen daarvan) • Testplaten en foutvlaggen

  3. Optisch • Refractive index 1,55 +/- 0.1 • Max. Birefringence 100nM double pass • RMS wavefront error 0.05 λ • LET OP! De putafmetingen en golflengte van de laser beginnen in elkaars buurt te komen.

  4. Een relative standaard • Alle plaatsignalen zijn gerelateerd aan de de reflectie op het spiegelend gedeelte van de CD. (AL=80% AU=90%) • Hoe schrijf je op een eenmalig beschrijfbare CD?(!!!!) • Reflectie variaties <3%

  5. Afmetingen • Diameter 120mm +/- 0.3mm. • Middengat 15mm + 0.1mm / - 0mm. • Dikte 1.2mm +/- 0.1mm (+0.2 mm voor de beschermlaag en label) • Aandruk gebied van 26-33mm • Gewicht 14-33 gram.

  6. Spoorinformatie • Trackpitch 1.6 µm +/- 0.1µm • Uitleessnelheid 1.2-1.4 m/s variatie 0.01m/s (!!!) (Het begrip jitter bestond nog niet!) • De disc snelheid neemt dus van binnen naar buiten gelijkmatig(!) af. • Spoorbreedte 0.5µm • Radiële ruis 0.03µm RMS

  7. Een CD-spoor rond? • Afmeting middengat • Afmeting spindle • Positie middengat t.o.v. spindle • Positie sporen t.o.v. middengat • Krimp/uitzetting in productieproces Niet echt dus!! Is een CD vlak….

  8. Spoorbelemmeringen (I) • Airbubbles • Insluitingen • Pinholes • Verbrande deeltjes • Deukjes • Linestructures (door losmiddel) • Glasdeeltjes • Lak spetters

  9. Spoorbelemmeringen (II) • Dubbele breking (spanning in het matriaal dat een optisch effect heeft) • Transportbeschadigingen (te kort afgekoeld) • Verkeerde Table of Content (TOC) • Doorgedrukte labels (agressieve inkt) • Spoorbreedte variaties (mastering)

  10. Het foutcorrectie systeem • BLER <3% ongeveer 220 cnts./sec. Praktijk <10 tot 50 cnts./sec. • Een gemiddelde CD speler zal met een gemiddelde CD geen uncorrectable errors geven. • Testen met zelf beschadigde platen hebben weinig tot geen waarde.

  11. Hoe sterk is het foutcorrectie systeem? • Zie uittschrijving plaat 5A • Onder zeer lastige omstandigheden blijft de plaat informatie behouden. Dus zeker met schone krasvrije CD’s Conclusie: Het systeem is zeer sterk! • De grootste invloed hebben Vingerafdrukken!!

  12. Wat hoor ik dan? • Jitter effecten in elektronica (Guido Tent) • Slechte afscherming van HF signalen • Mindere voeding • Matige audio uitgangstrap

  13. Waarop let een fabrikant • Produceerbaarheid • Prijs • Lage uitval in het veld • Wetgeving • Aansprakelijkheid • Mooie verkoopspecs. Een ontwerp is dus altijd een compromis

  14. Wat kan ik niet verbeteren? • Het loopwerk • Servo regelingen

  15. Wat kan ik wel verbeteren? • Electronica ( Guido Tent) • Check clamper / loopwerk op aanlopen • Alles wat tijd, geld of extra inspanning vereist en eenmalig kan zijn.
