Presentation Transcript


Xxxxx

XXXXX

XXXXX

传送指令


Xxxxx

FX2系列中有八条数据传送指令,能实现单一数据或批数据的传送、数制的变换或数据移位。

块传送指令

传送指令

多点传送指令

移位传送指令

数据交换指令

取反传送指令

传送

指令

求BCD码指令

求BIN码指令

  • 项目七: PLC功能指令应用


Xxxxx

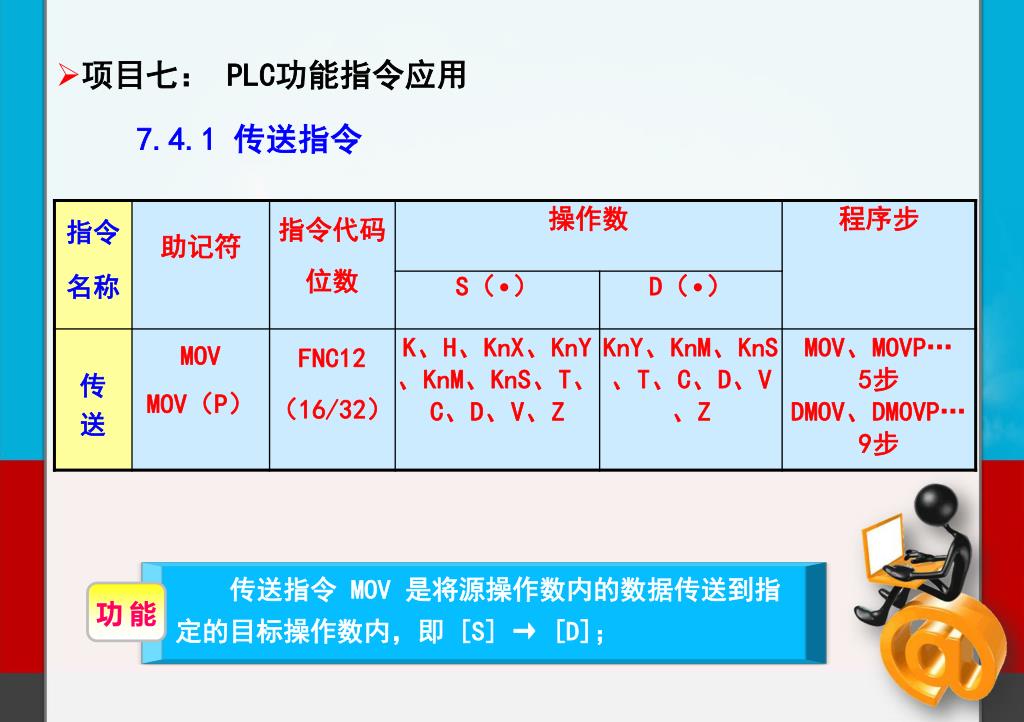

传送指令 MOV 是将源操作数内的数据传送到指

定的目标操作数内,即 [S] → [D];

功 能

  • 项目七: PLC功能指令应用

7.4.1 传送指令


Xxxxx

传送指令FNC12 MOV [S·] [D·]

  • 项目七: PLC功能指令应用

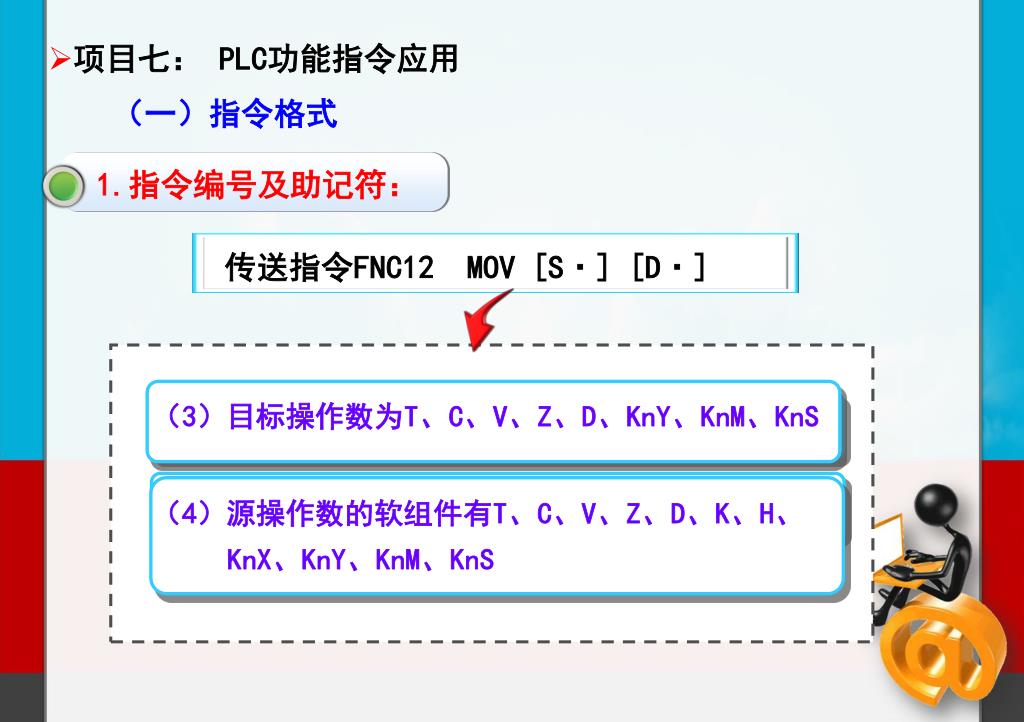

(一)指令格式

1.指令编号及助记符:

(3)目标操作数为T、C、V、Z、D、KnY、KnM、KnS

(1)[S·] 为源数据

(2)[D·]为目标软组件

(4)源操作数的软组件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnS


Xxxxx

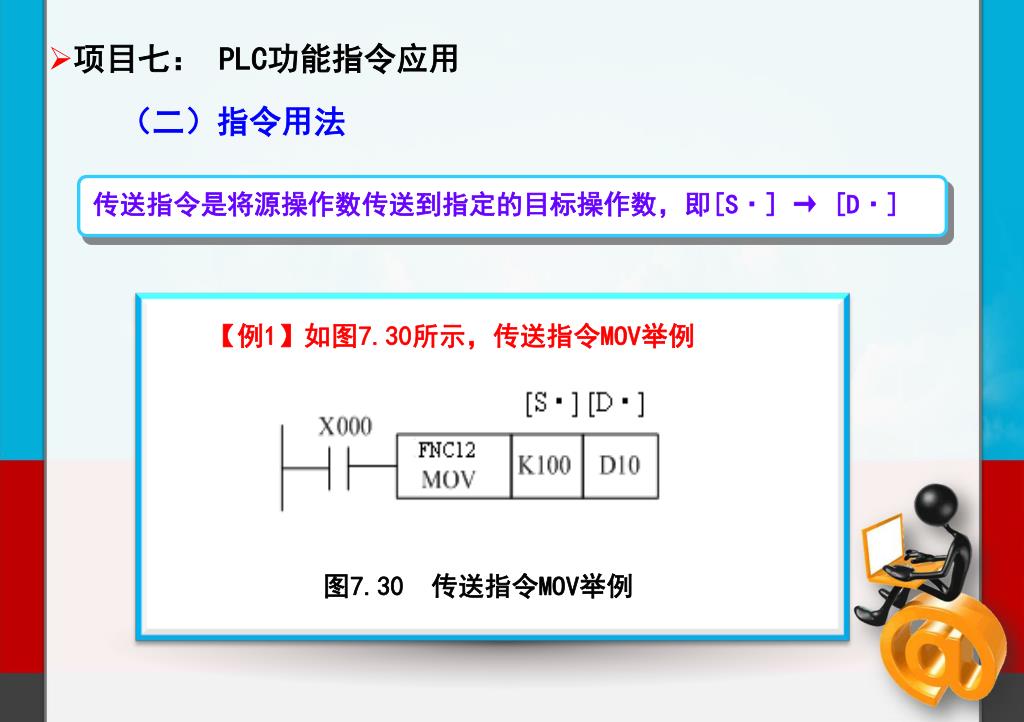

【例1】如图7.30所示,传送指令MOV举例

传送指令是将源操作数传送到指定的目标操作数,即[S·] → [D·]

图7.30 传送指令MOV举例

  • 项目七: PLC功能指令应用

(二)指令用法


Xxxxx

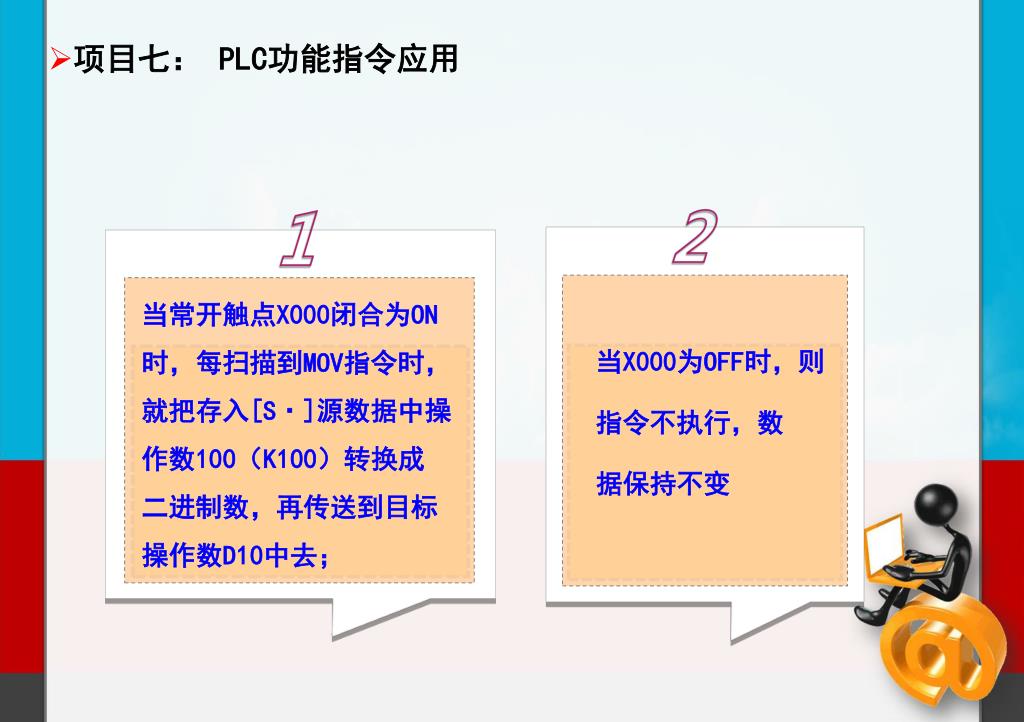

当常开触点X000闭合为ON时,每扫描到MOV指令时,就把存入[S·]源数据中操作数100(K100)转换成二进制数,再传送到目标操作数D10中去;

当X000为OFF时,则指令不执行,数

据保持不变

  • 项目七: PLC功能指令应用
