  1. BAB 6 RANGKAIAN LISTRIK ARUS SEARAH

  2. ARUS LISTRIK • Tiga hal tentang arus listrik • Arus listrik didefinisikan sebagai aliran partikel-partikel bermuatan positif (walaupun sesungguhnya yang bergerak adalah elektron-elektron bermuatan negatif ). • Arah arus listrik (arah arus konvensional) berlawanan dengan arah arus elektron. • Arus listrik mengalir dari titik berpotensial tinggi ke titik berpotensial rendah (elektron mengalir dalam arah berlawanan, dari potensial rendah ke potensial tinggi).  Elektron Kuat arus

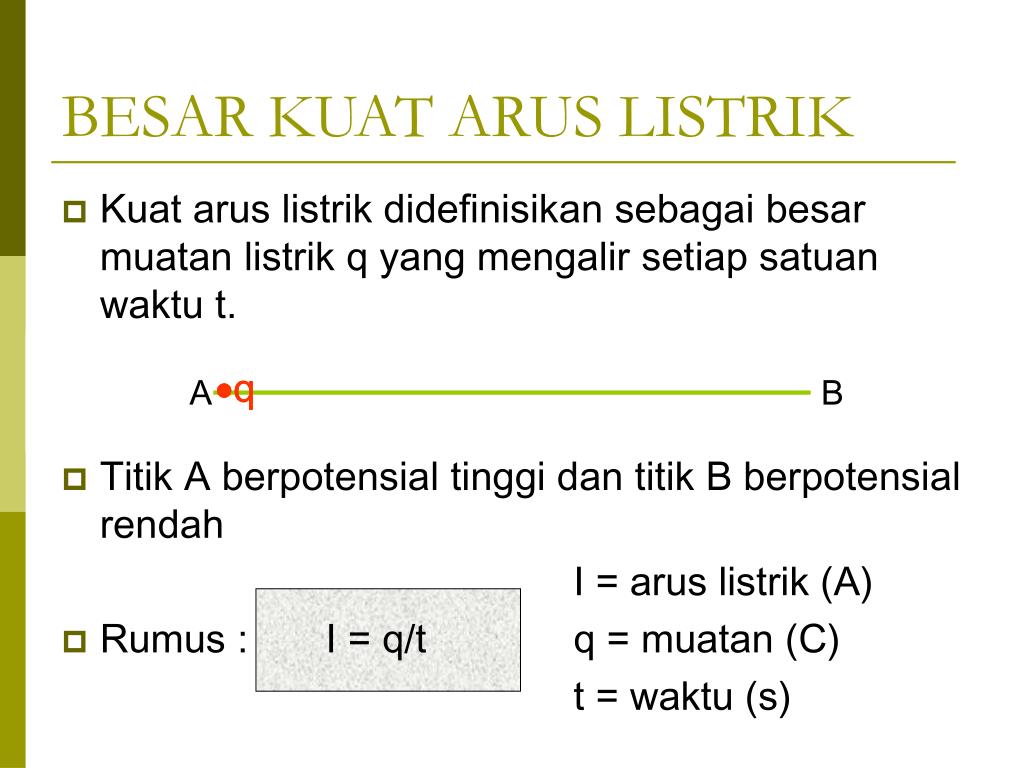

  3. BESAR KUAT ARUS LISTRIK • Kuat arus listrik didefinisikan sebagai besar muatan listrik q yang mengalir setiap satuan waktu t. • Titik A berpotensial tinggi dan titik B berpotensial rendah I = arus listrik (A) • Rumus : I = q/t q = muatan (C) t = waktu (s) q q q A B

  4. HUKUM OHM • Hukum ohm berbunyi : Tegangan V pada ujung-ujung sebuah komponen listrik adalah sebanding dengan kuat arus listrik I yang melalui komponen itu, asalkan suhu komponen dijaga tetap. George Simon Ohm (1887 – 1954) Fisikawan Jerman

  5. RUMUS OHM • Besarnya tegangan listrik pada ujung-ujung penghantar listrik : V = beda potensial (volt) V = I.R I = arus listrik (ampere) R = hambatan listrik ( ohm ,  ) R I V

  6. HAMBATAN LISTRIK • Dengan menggunakan hukum Ohm, jika tegangan V tetap, hambatan diperkecil maka kuat arus listrik bertambah besar. jika I mengecil dengan cara menambah R,maka lampu RL menjadi redup artinya R nilainya dapat diubah-ubah. RL R  I V

  7. HAMBATAN PENGHANTAR • Hambatan kawat penghantar besarnya ditentukan oleh : 1. Hambat jenis kawat (.m) 2. Panjang kawat (m) 3. Luas penampang kawat (m²) • Rumus : L R = . A A = luas penampang  = hambat jenis penghantar L = Panjang penghantar

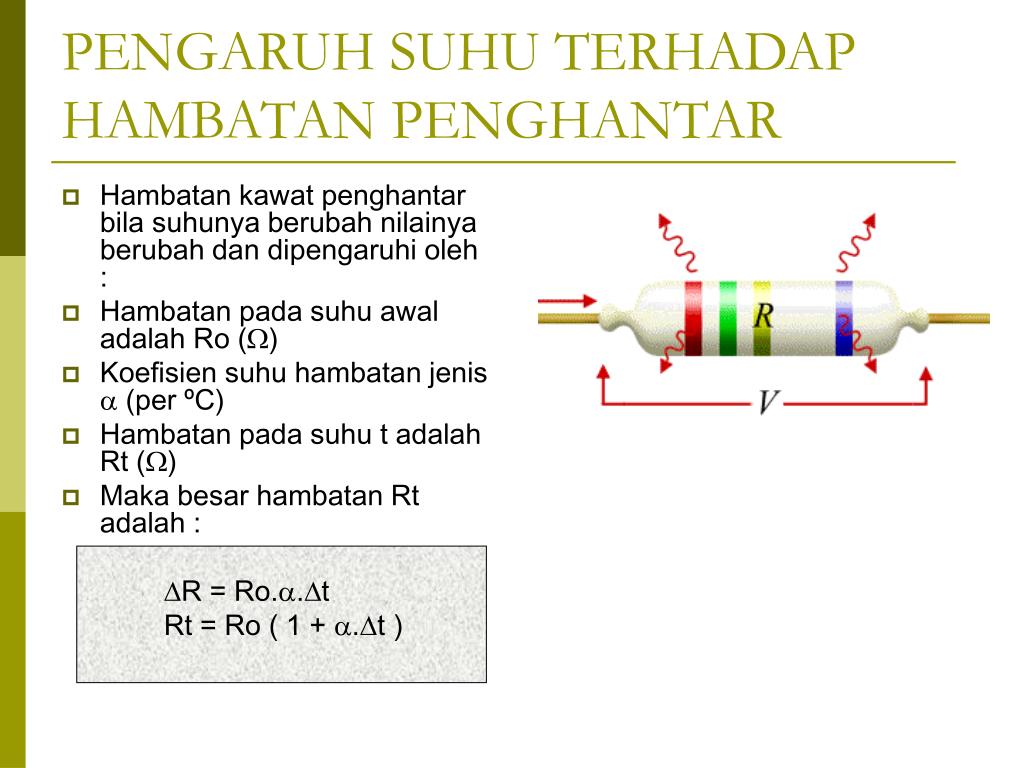

  8. PENGARUH SUHU TERHADAP HAMBATAN PENGHANTAR • Hambatan kawat penghantar bila suhunya berubah nilainya berubah dan dipengaruhi oleh : • Hambatan pada suhu awal adalah Ro () • Koefisien suhu hambatan jenis  (per ºC) • Hambatan pada suhu t adalah Rt () • Maka besar hambatan Rt adalah : ∆R = Ro..∆t Rt = Ro ( 1 + .∆t )

  9. HUKUM I KIRCHOFF • Pada rangkain yang bercabang, apabila ujung-ujung rangkaian diberi kuat arus listrik maka jumlah kuat arus yang menuju titik cabang sama dengan jumlah kuat arus listrik yang meninggalkan titik cabang yang sama. ∑ I masuk = ∑ I keluar Gustav Kiichhoff ( 1824 – 1887 ) Fisikawan Jerman

  10. CONTOH HUKUM I KIRCHOFF • Dengan memperhatikan rangkaian di bawah ini, berdasarkan hukum I kirchhoff, maka : • A B C • Di titik cabang A  I1 = I2 + I3 • Di titik cabang B  I2 + I3 = I4 + I5 + I6 • Di titik cabang C  I4 + I5 + I6 = I1 I2 I4 I5 I6 I3 I1 I1 E

  11. RANGKAIAN HAMBATAN • Rangkaian hambatan listrik yang dapat dipecahkan berdasarkan hukum Ohm dan hukum I Kirchhoff. • 1. Rangkaian seri • 2. Rangkaian paralel • 3. Rangkaian kombinasi seri dan paralel

  12. V3 V2 V1 Rangkaian Seri • Ciri-ciri rangkaian hambatan seri, apabila ujung-ujungnya diberi tegangan listrik. • a. Kuat arus yang melalui tiap-tiap hambatan sama besar, sama dengan kuat arus yang melalui hambatan pengganti. I = I1 = I2 = I3 = … • b. Tegangan pada ujung-ujung hambatan rangkaian sama dengan jumlah tegangan pada ujung-ujung tiap hambatan. V = V1 + V2 + V3 + … I1 I3 I I2 V

  13. V3 V2 V1 Manfaat Rangkaian Seri • Manfaat rangkaian hambatan seri adalah : • a. Untuk memperbesar hambatan suatu rangkaian Rs = R1 + R2 + R3 + … • b. Sebagai pembagi tegangan dimana tegangan pada ujung-ujung tiap hambatan sebanding dengan nilai hambatannya. V1 : V2 : V3 : …= R1 : R2 : R3 … I1 I3 I I2 V

  14. Penggunaan hk.Ohm & hk. I Kirchhoff pada rangkaian seri V1 V2 V3 • I = I1 = I2 = I3 • V = I.Rs • V1= I1.R1 • V2= I2.R2 • V3= I3.R3 I1 I3 I I2 R1 R3 R2 V Rs = R1 + R2 + R3

  15. Rangkaian Paralel • Ciri-ciri rangkaian hambatan paralel, apabila ujung-ujungnya diberi tegangan listrik. • a. Tegangan ujung-ujung tiap hambatan sama besar, sama dengan tegangan ujung-ujung hambatan pengganti. V = V1 = V2 = V3 = … • b. Kuat arus yang melalui hambatan rangkaian paralel sama dengan jumlah kuat arus yang melalui tiap-tiap hambatan. I = I1 + I2 + I3 + … I1 I I2 V I3

  16. Manfaat Rangkaian Paralel • Manfaat rangkaian hambatan paralel adalah : • a. Untuk memperkecil hambatan suatu rangkaian 1/Rp = 1/R1 + 1/R2 + 1/R3 + … • b. Sebagai pembagi arus dimana kuat arus yang melalui tiap-tiap hambatan sebanding dengan kebalikan nilai hambatannya. I1 : I2 : I3 : …= 1/R1 : 1/R2 : 1/R3 … R1 I1 R2 I I2 R3 V I3

  17. Penggunaan hk.Ohm & hk. I Kirchhoff pada rangkaian paralel • V = V1 = V2 = V3 • V = I.Rp • V1= I1.R1 • V2= I2.R2 • V3= I3.R3 • V=I.Rp = I1.R1 = I2.R2 = I3.R3 R1 I1 R2 I I2 R3 I3 V 1/Rp = 1/R1 + 1/R2 + 1/R3

  18. R3 I3 R1 R2 R4 I4 I1 I2 R5 I5 E Rangkaian hambatan kombinasi • Untuk menyelesaikan persoalan rangkaian kombinasi dapat menggunakan rumus rangkaian seri dan paralel. Dengan memper-hatikan rangkaian dari unit yang terkecil.

  19. VBC = I.R2 Persamaan yang mungkin VAB = I.R1 R3 I3 R1 R2 R4 B C A D I4 I I R5 I = I3 + I4 + I5 I5 E Rs = R1 + R2 + Rp 1/Rp = 1/R3 + 1/R4 + 1/R5 VCD = I.Rp = I3.R3 = I4.R4 = I5.R5

  20. VBC = I.R2 Persamaan yang mungkin VAB = I.R1 R3 I3 R1 R2 R4 B C A D I4 I I R5 I = I3 + I4 + I5 I5 E Rs = R1 + R2 + Rp VCD = I.Rp = I3.R3 = I4.R4 = I5.R5 1/Rp = 1/R3 + 1/R4 + 1/R5

  21. R1 E r Persamaan yang bisa dibentuk E = I.Rs Atau E = I.(R + r) Hambatan dalam Hambatan luar R1 I Hambatan penggantinya seri Rs = R + r E I Elemen baterai Hambatan dalam

  22. Persamaan yang bisa dibentuk E = I.Rs Atau E = I.(R + r) Hambatan dalam Hambatan luar R1 I Hambatan penggantinya seri Rs = R + r E r I Elemen baterai Hambatan dalam

  23. Gaya gerak listrik(GGL) elemen  adalah tegangan pada ujung-ujung baterai saat tidak dihubungkan ke komponen listrik; sedang tegangan jepit Vj adalah tegangan pada ujung-ujung baterai saat dihubungkan dengan komponen listrik E = I.( R + r ) Tegangan Jepit R1 B A I Tegangan jepit adalah beda potensial antara dua titik di kutub-kutub elemen baterai. Dalam rangkaian ini ditunjukkan oleh titik A dan B. Besarnya tegangan jepit dari rangkaian ini adalah : Vj = VAB = I.R = E – I.r E r I

  24. Galvanometer • Galvanometer adalah alat untuk mendeteksi ada tidaknya kuat arus listrik di dalam suatu kawat penghantar. • Alat ini akan digunakan untuk menyelidiki rangkaian hambatan pada Jembatan Wheatstone 0 -1 1 -2 2 Jika pada penghantar terdapat arus listrik maka jarum menyimpang - + G

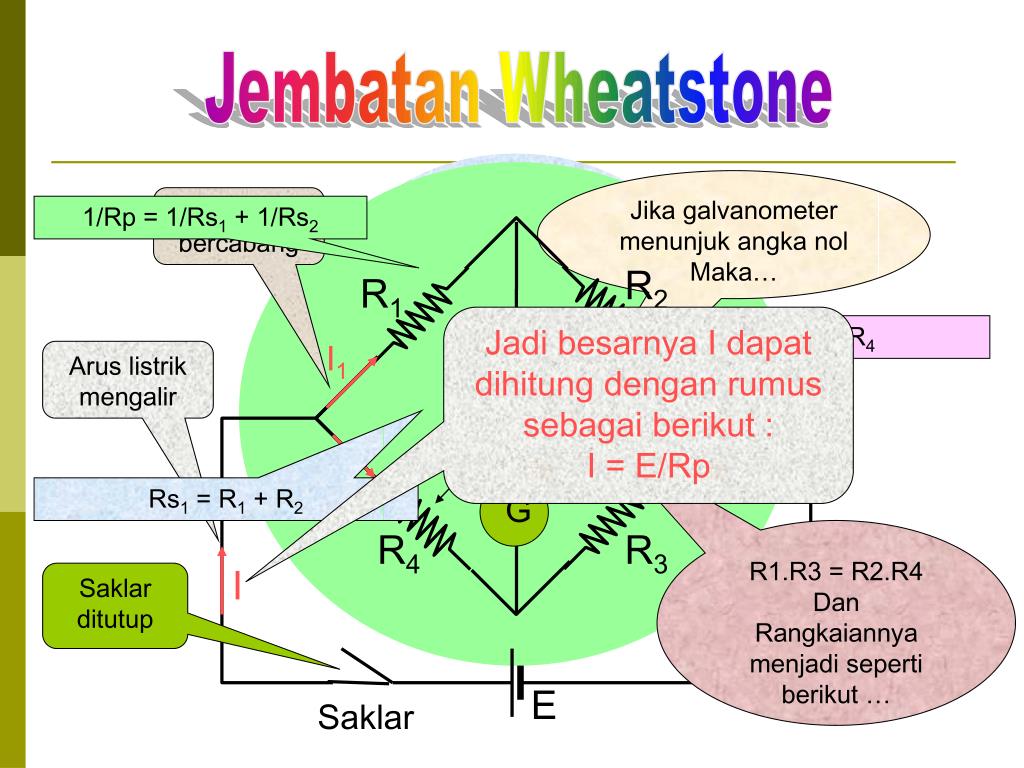

  25. R5 I1 I2 G I Jembatan Wheatstone Jika galvanometer menunjuk angka nol Maka… Arus listrik bercabang 1/Rp = 1/Rs1 + 1/Rs2 R2 R1 Jadi besarnya I dapat dihitung dengan rumus sebagai berikut : I = E/Rp Rs2 = R3 + R4 Arus listrik mengalir Rs1 = R1 + R2 R4 R3 R1.R3 = R2.R4 Dan Rangkaiannya menjadi seperti berikut … Saklar ditutup E Saklar

  26. R5 I1 I2 G I Jembatan Wheatstone Jika jarum galvanometer menyimpang Maka… R1.R3 ≠ R2.R4 Dan untuk menentukan hambatan penggantinya digunakan hambatan penolong … Arus listrik bercabang R2 R1 Arus listrik mengalir R4 R3 Saklar ditutup E Saklar

  27. R1.R4 RA = R1+R4+R5 RA R1.R5 RB = R1+R4+R5 RB R4.R5 RC = R1+R4+R5 RC I Menentukan hambatan penolong RA, RB dan RC adalah hambatan penolong R2 R1 R5 R4 R3 E

  28. RA RC R3 Menentukan hambatan pengganti Rs1 = RB + R2 RB R2 Jadi besarnya I dapat dihitung dengan rumus sebagai berikut I = E/Rp I E Rs2 = RC + R3 1/Rp = 1/Rs1 + 1/Rs2 Rs3 = RA + Rp

  29. RA RC R3 Menentukan hambatan pengganti Rs1 = RB + R2 RB R2 I1 E Rs2 = RC + R3 1/Rp = 1/Rs1 + 1/Rs2 Rs3 = RA + Rp

  30. Mengukur Hambatan dengan Metode Jembatan Wheatstone Setelah jarum menunjukkan nol, maka untuk menentukan Rx…? dapat menggunakan rumus : Rx.L1 = R.L2 Hambatan ini adalah hambatan yang akan diukur Hambatan ini adalah hambatan yang diketahui Penghantar dari kutub negatif galvanometer digeser ke kiri-kanan hingga jarum galvanometer menunjuk nol RX R 0 Arus bercabang 1 -1 2 -2 Kawat yang panjangnya L dan memiliki hambat jenis besar, misalnya nikrom Ukurlah panjang L1= …? Ukurlah panjang L2= …? - + G Saklar ditutup Arus mengalir L1 L2 I E saklar L

  31. Susunan Seri Sumber Tegangan • Rangkaian Seri Elemen • N buah sumber tegangan yang disusun seri dapat diganti dengan sebuah sumber tegangan pengganti seri dimana : • GGL pengganti (Es) sama dengan jumlah ggl tiap-tiap sumber tegangan. Es = ∑E = E1 + E2 + E3 + … Untuk elemen identik : Es = n.E • Hambatan dalam pengganti rs sama dengan jumlah hambatan dalam tiaptiap sumber tegangan. rs = ∑r = r1 + r2 + r3 + … Untuk elemen identik : rs = n.r

  32. Susunan Paralel Sumber Tegangan • Rangkaian Paralel Elemen • N buah sumber tegangan yang disusun paralel dapat diganti dengan sebuah sumber tegangan pengganti paralel dimana : • GGL pengganti (Ep) Untuk elemen identik : Ep = E • Hambatan dalam pengganti (rs) Untuk elemen identik rp = r/n • Catatan : Untuk elemen yang berbeda dapat digunakan hukum II kirchhoff.

  33. HUKUM II KIRCHOFF • Hukum Kirchhoff tentang tegangan menyatakan bah-wa jumlah aljabar perubahan tegangan yang mengelilingi suatu rangkaian tertutup (loop) sama dengan nol. ∑ V = 0 Gustav Kiichhoff ( 1824 – 1887 ) Fisikawan Jerman

  34. HUKUM II KIRCHHOFF • Hasil penjumlahan dari jumlah ggl dalam sumber tegangan dan penurunan tegangan sepanjang rangkaian tertutup (loop) sama dengan nol. ∑ E = ∑ I.R • Perjanjian tanda : • Arah arus I searah dengan arah loop  tanda + • Arah elemen searah dengan arah loop  tanda +

  35. E E2 E1 Contoh Penerapan hk. II Kirchhoff Untuk membentuk persamaan. R1 R2 I2 I1 R3 Loop II Loop I I3 Persamaan loop I : E1 = I1.R1 +I3.R3 Persamaan loop II : -E2 = -I2.R2 +I3.R3

  36. Berdasar hukum II tentukan persamaan (2) loop II : E3– E2 = –I2. (R2 + R5) –I3.R3 I2 I1 Loop I Loop II I3 Berdasar hukum I kirchhoff tentukan persamaan (3) I1 + I3 = I2 Tentukan arah loop di setiap loop Langkah Penyelesaian Rangkaian dua loop R1 R2 R3 E3 E1 E2  R5 R4  Tentukan arah arus dan variabelnya di setiap cabang Berdasar hukum II tentukan persamaan (1) loop I : E1– E2 = I1.(R1+R4) –I3.R3

  37. Latihan soal no.6, hal. 69 6. Sebuah teko listrik memiliki hambatan 30 . Berapa muatan listrik mengalir melalui suatu penampang kabel teko itu selama 1 menit ketika teko dihubungkan ke catu daya 240 V ?

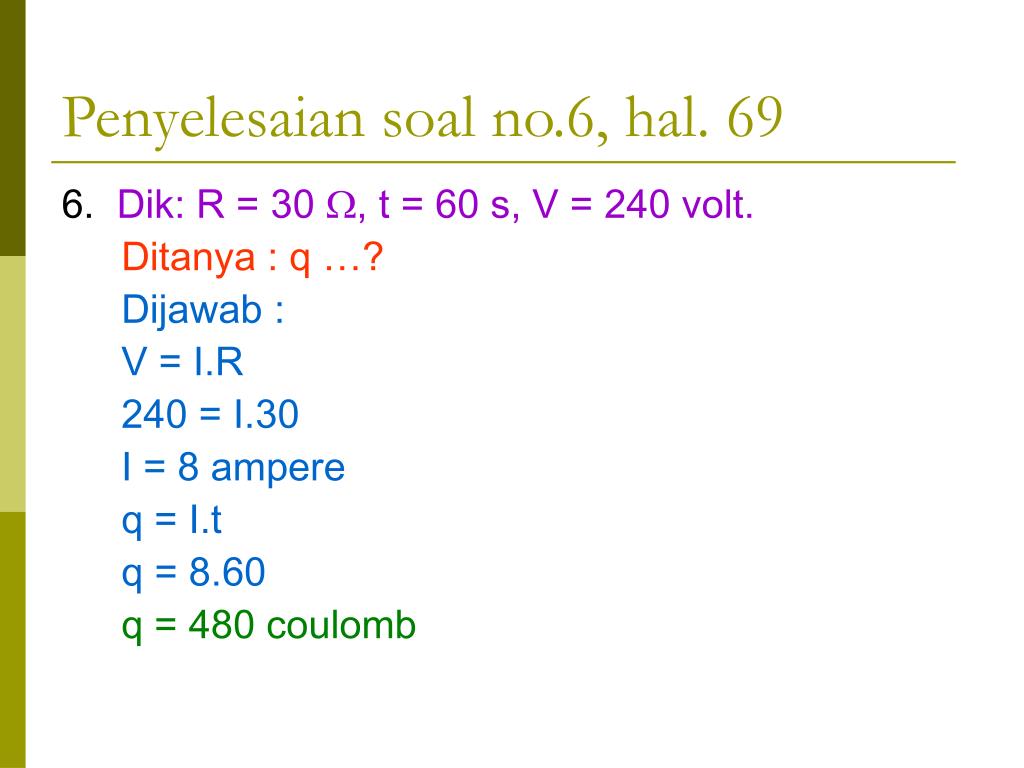

  38. Penyelesaian soal no.6, hal. 69 6. Dik: R = 30 , t = 60 s, V = 240 volt. Ditanya : q …? Dijawab : V = I.R 240 = I.30 I = 8 ampere q = I.t q = 8.60 q = 480 coulomb

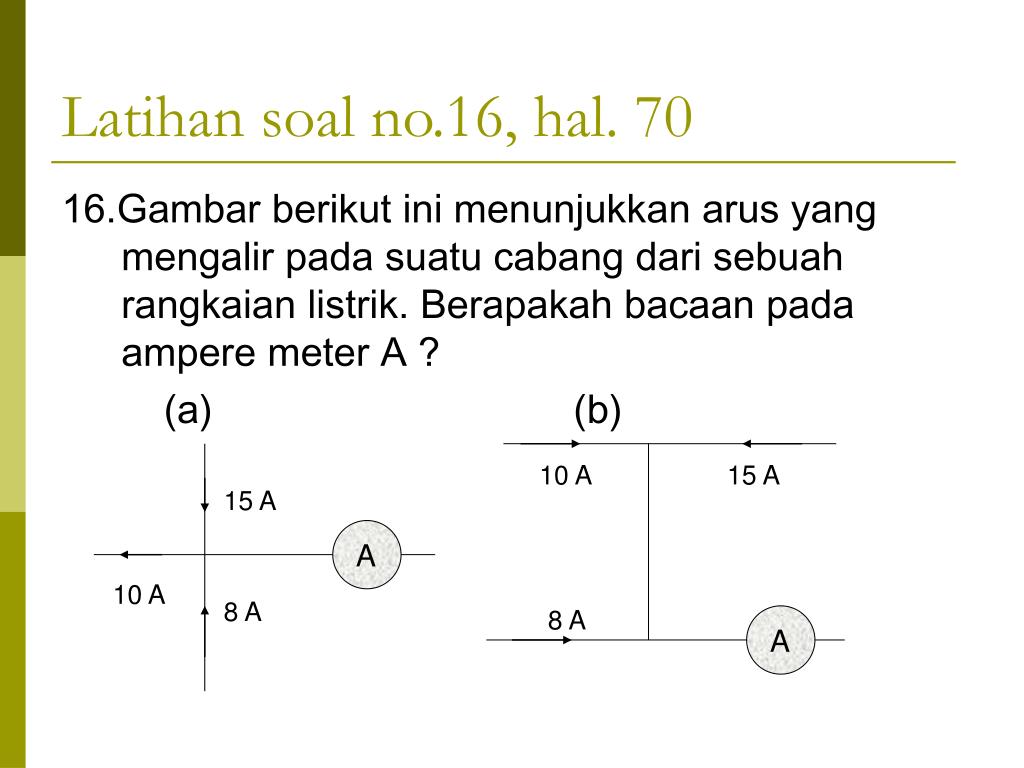

  39. Latihan soal no.16, hal. 70 16.Gambar berikut ini menunjukkan arus yang mengalir pada suatu cabang dari sebuah rangkaian listrik. Berapakah bacaan pada ampere meter A ? (a) (b) 10 A 15 A 15 A A 10 A 8 A 8 A A

  40. Penyelesaian soal no.16, hal. 70 16.Dik:a) b) Ditanya : I1 …? Dan I2 …? Dijawab : a.) I1 = 15 + 8 – 10 I1 = 13 A b.) I2 = 15 + 8 + 10 I2 = 33 A 10 A 15 A 15 A A 10 A 8 A 8 A A

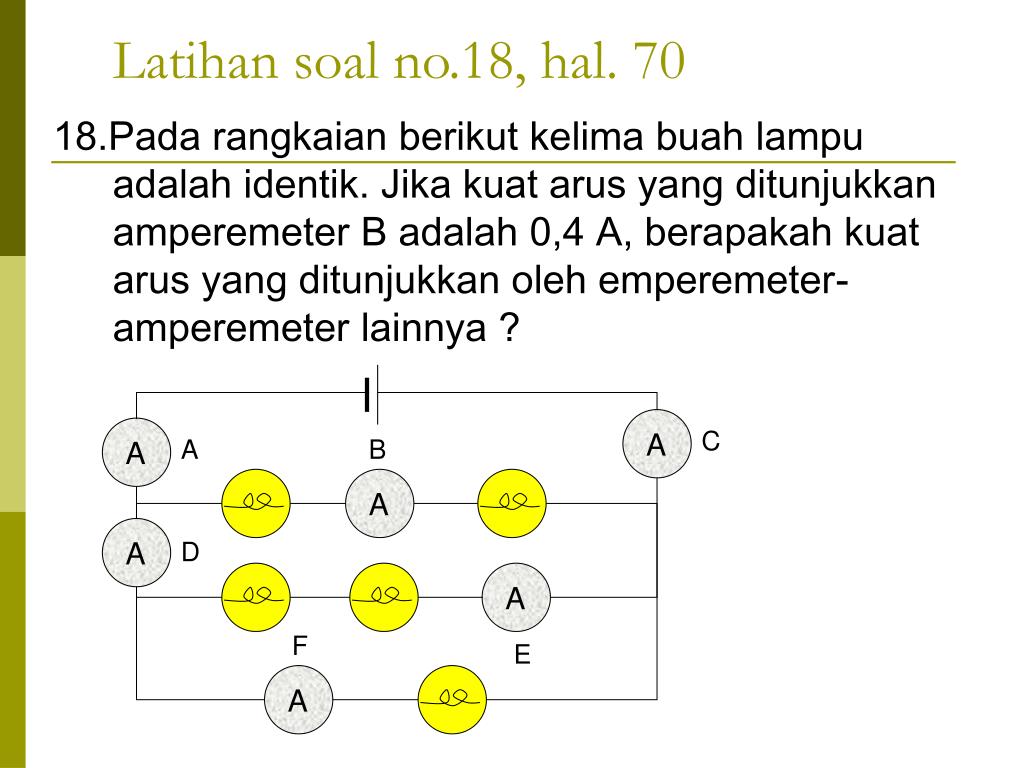

  41. A A A A A A Latihan soal no.18, hal. 70 18.Pada rangkaian berikut kelima buah lampu adalah identik. Jika kuat arus yang ditunjukkan amperemeter B adalah 0,4 A, berapakah kuat arus yang ditunjukkan oleh emperemeter-amperemeter lainnya ? C A B D F E

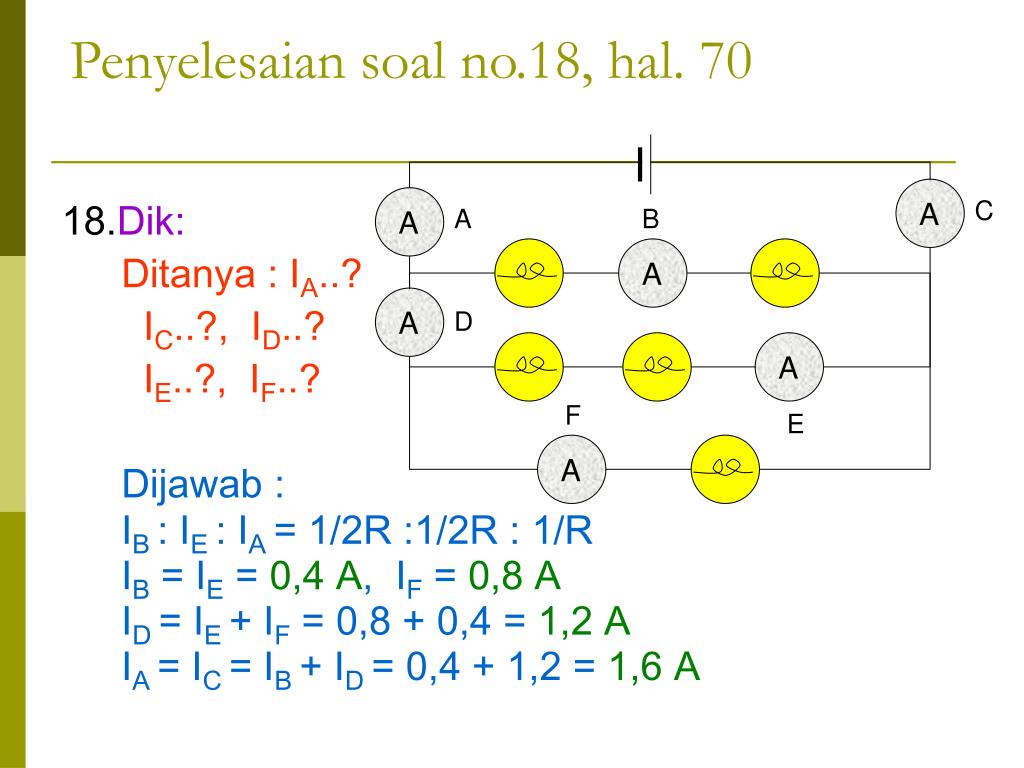

  42. A A A A A A Penyelesaian soal no.18, hal. 70 18.Dik: Ditanya : IA..? IC..?, ID..? IE..?, IF..? Dijawab : IB : IE : IA = 1/2R :1/2R : 1/R IB = IE = 0,4 A, IF = 0,8 A ID = IE + IF = 0,8 + 0,4 = 1,2 A IA = IC = IB + ID = 0,4 + 1,2 = 1,6 A C A B D F E

  43. Latihan soal no.20, hal. 71 20.Tentukan hambatan pengganti antara a dan b ! R4=24 R1=4 R3=5 b a R2=12

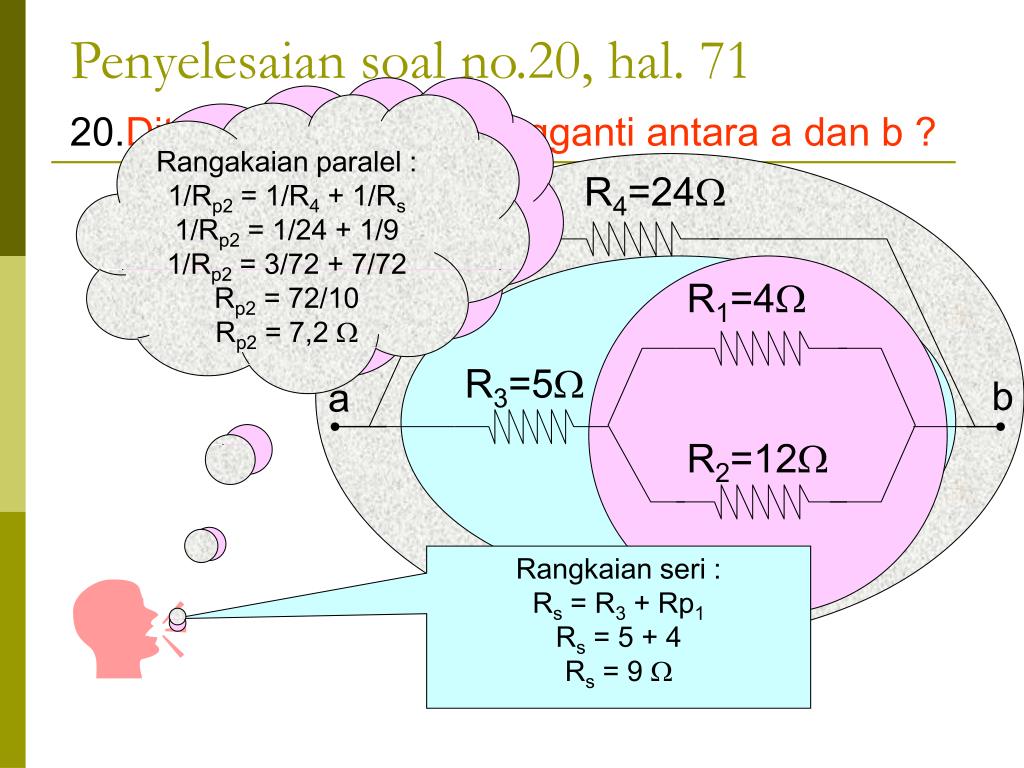

  44. R4=24 R1=4 R3=5 b a R2=12 Penyelesaian soal no.20, hal. 71 Rangakaian paralel : 1/Rp1 = 1/R1 + 1/R2 1/Rp1 = ¼ + 1/12 1/Rp1 = 3/12 + 1/12 Rp1 = 12/4 Rp1 = 4  Rangakaian paralel : 1/Rp2 = 1/R4 + 1/Rs 1/Rp2 = 1/24 + 1/9 1/Rp2 = 3/72 + 7/72 Rp2 = 72/10 Rp2 = 7,2  20.Ditanya hambatan pengganti antara a dan b ?  Rangkaian seri : Rs = R3 + Rp1 Rs = 5 + 4 Rs = 9 

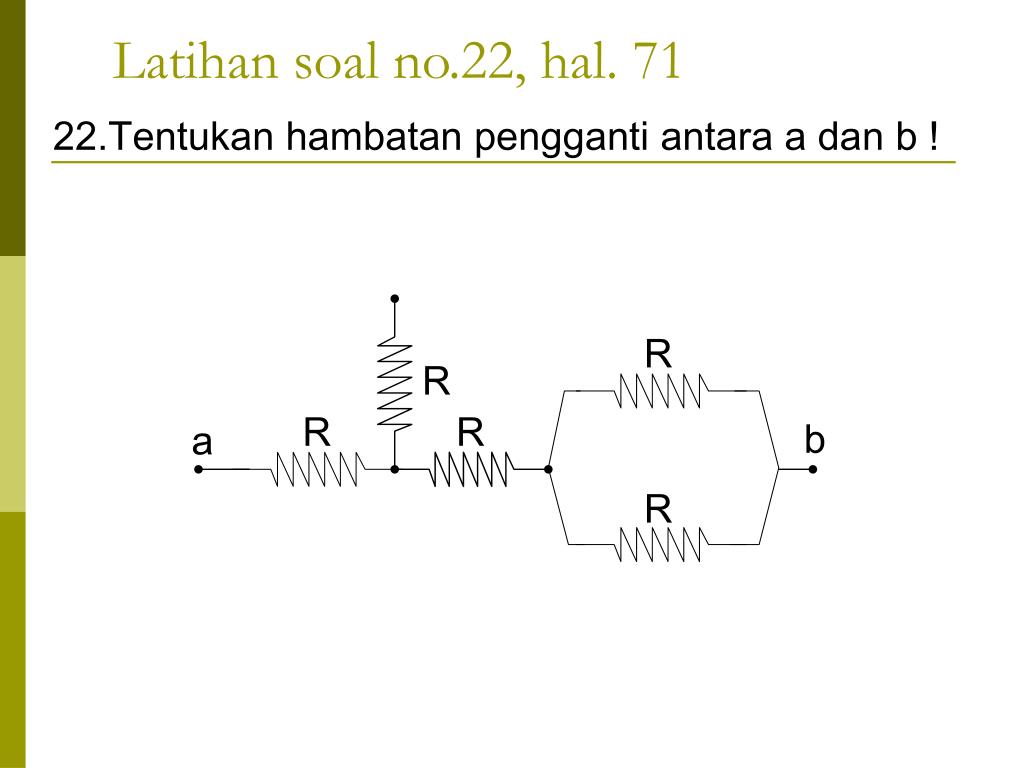

  45. R R R R b a R Latihan soal no.22, hal. 71 22.Tentukan hambatan pengganti antara a dan b !

  46. R R R R b a R Penyelesaian soal no.22, hal. 71 22.Ditanya hambatan pengganti antara a dan b ? Rangakaian paralel : 1/Rp = 1/R + 1/R 1/Rp = 2/2R Rp = R Tidak termasuk, karena salah satu kutubnya bebas Rangkaian seri : Rs = R + Rs Rs = R + R Rs = 2R 

  47. R2=5,6 R1=6,8 R4=2,2 R3=5,6 a R7=10 b R6=10 R5=1,8 R9=10 R8=10 Latihan soal no.24, hal. 71 24.Tentukan hambatan pengganti antara a dan b !

  48. R2=5,6 R1=6,8 R4=2,2 R3=5,6 a R7=10 b R6=10 R5=1,8 R9=10 R8=10 Penyelesaian soal no.24, hal. 71 Rangakaian paralel ke-1 : 1/Rp1 = 1/R2 + 1/R3 1/Rp1 = 10/56 + 10/56 1/Rp1 = 20/56 Rp1 = 28/10 Rp1 = 2,8  Rangakaian paralel ke-2 : 1/Rp2 = 1/Rs2 + 1/Rs3 1/Rp2 = 1/20 + 1/20 1/Rp2 = 2/20 Rp2 = 10  Rangakaian paralel ke-3 ( terakhir ) : 1/Rp3 = 1/Rs1 + 1/Rs4 1/Rp3 = 10/118 + 10/118 1/Rp3 = 20/118 Rp2 = 5,9  24.Ditanya hambatan pengganti antara a dan b ? Rangkaian seri ke-1 : Rs1 = R1 + Rp + R4 Rs1 = 6,8 + 2,8 + 2,2 Rs1 = 11,8  Rangkaian seri ke-2 : Rs2 = R6 + R7 Rs2 = 10 + 10 Rs2 = 20  Rangkaian seri ke-3 : Rs3 = R8 + R9 Rs3 = 10 + 10 Rs3 = 20  Rangkaian seri ke-4 : Rs4 = R5 + Rp2 Rs4 = 1,8 + 10 Rs4 = 11,8        

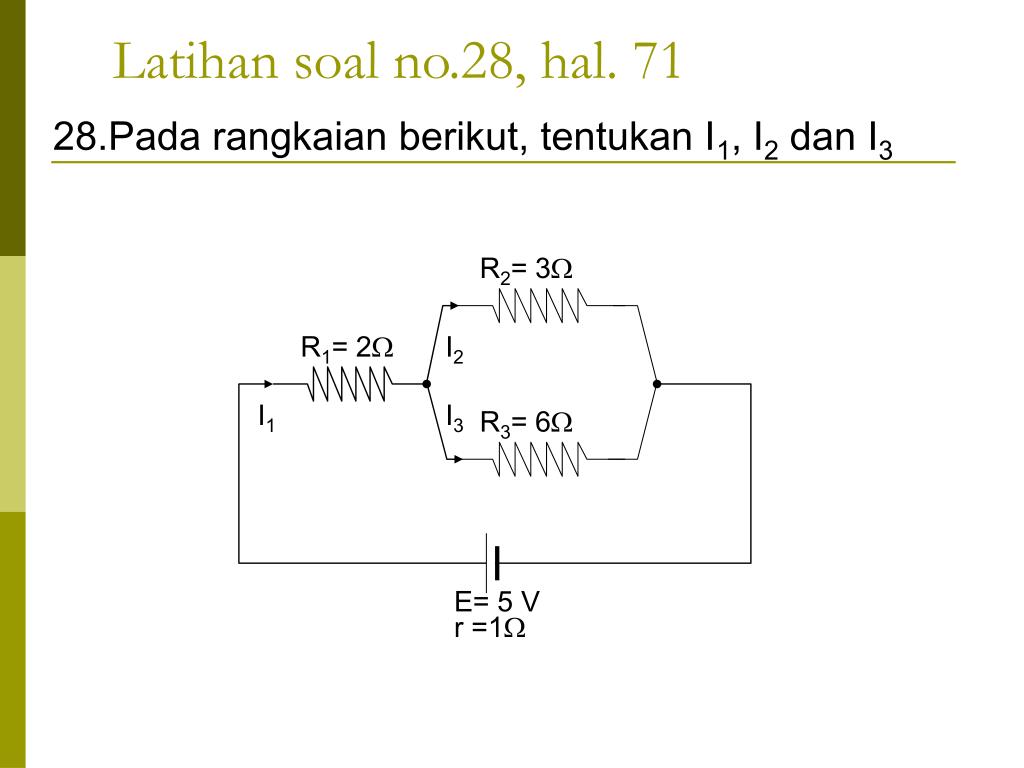

  49. R2= 3 R1= 2 I2 I1 I3 R3= 6 E= 5 V r =1 Latihan soal no.28, hal. 71 28.Pada rangkaian berikut, tentukan I1, I2 dan I3

  50. R2= 3 R1= 2 I2 I1 I3 R3= 6 E= 5 V r =1 Penyelesaian soal no.28, hal. 71 I1 = E/Rs I1 = 5/5 I1 = 1 A VAB = I1.Rs VAB = 1.2 VAB = 2V 28.Ditanya kuat arus I1, I2 dan I3 …? A B I2 = VAB/R2 I2 = 2/3 A I3 = VAB/R3 I3 = 2/6 I3 = 1/3 A Rangakaian paralel : 1/Rp = 1/R2 + 1/R3 1/Rp = 1/3 + 1/6 Rp = 2  Rangkaian seri : Rs = Rp + R1 + r Rs = 2 + 2 + 1 Rs = 5  
