Presentation Transcript


6781786

旋光性的研究及其应用


6781786

旋光物质

── 溶液的比旋光率

d

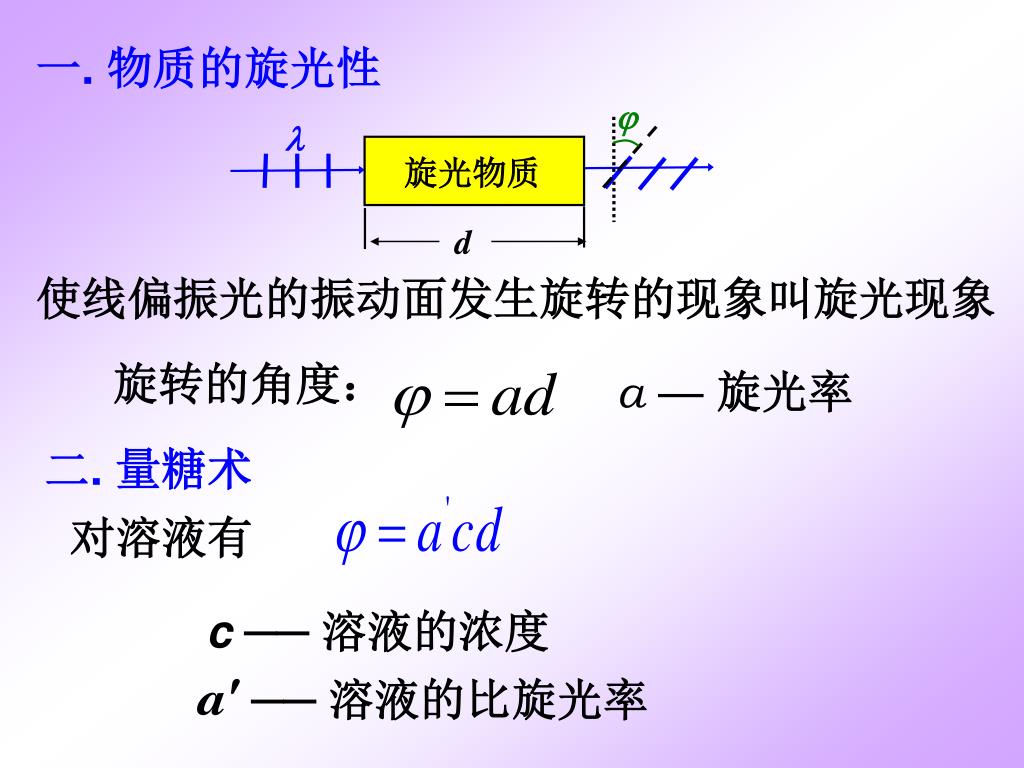

一. 物质的旋光性

使线偏振光的振动面发生旋转的现象叫旋光现象

旋转的角度:

a — 旋光率

二. 量糖术

对溶液有

c ── 溶液的浓度


6781786

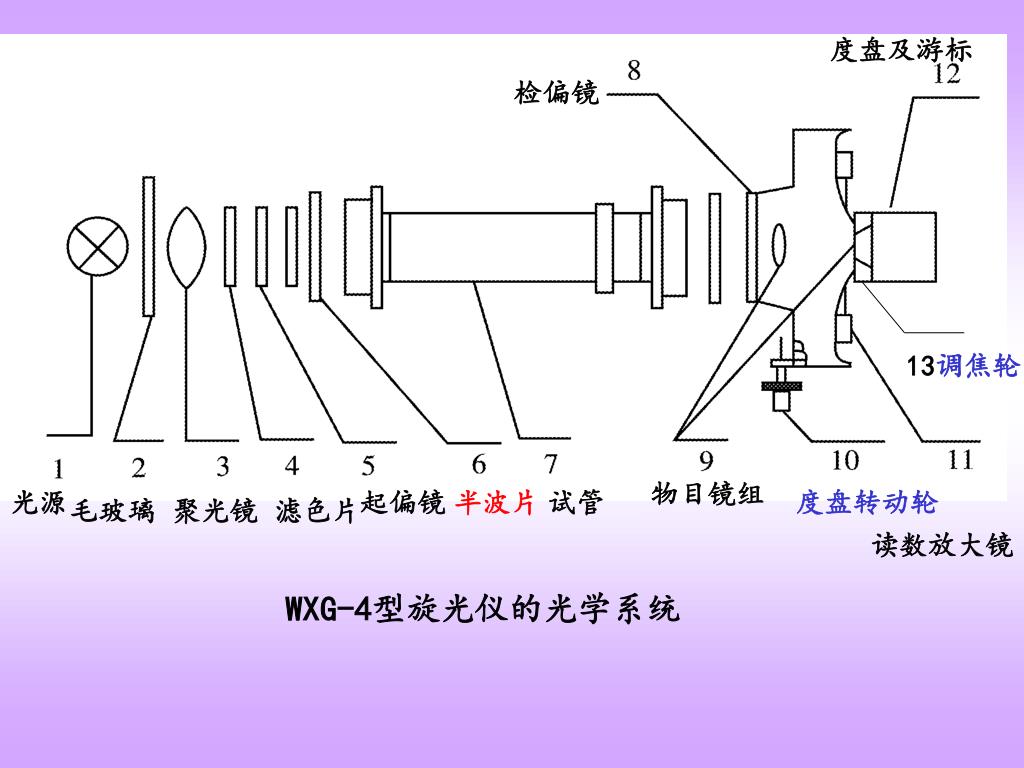

13调焦轮

度盘及游标

检偏镜

物目镜组

光源

起偏镜

半波片

试管

度盘转动轮

毛玻璃

聚光镜

滤色片

读数放大镜

WXG-4型旋光仪的光学系统


6781786

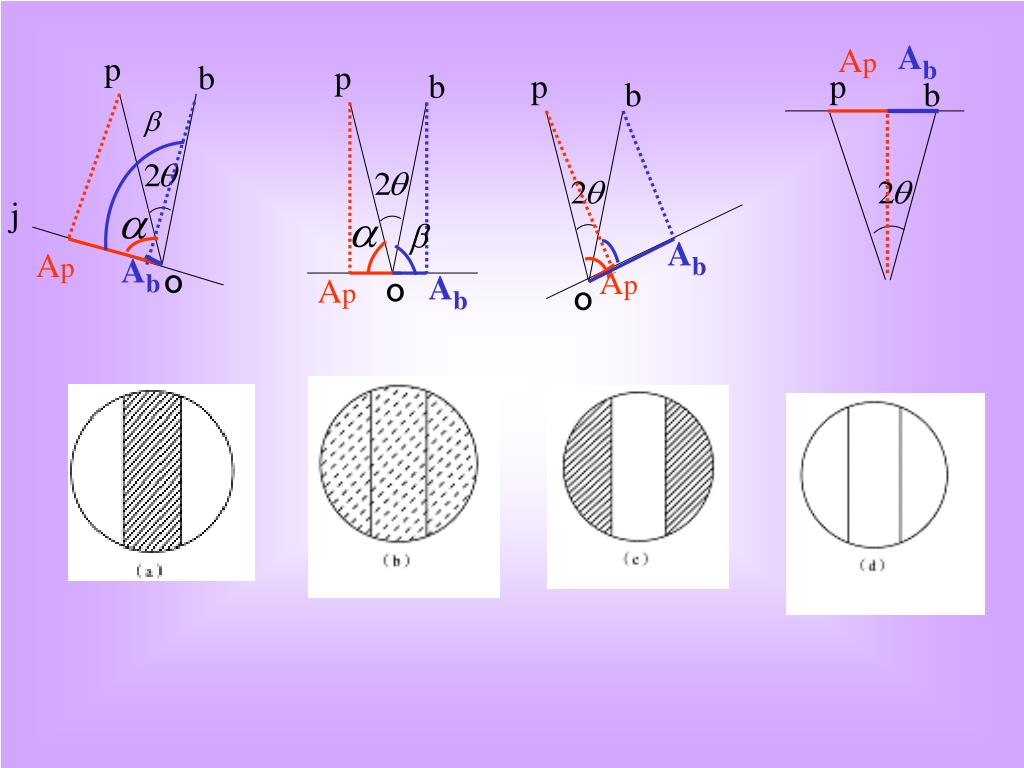

半影法

零度视场的分辨


6781786

Ab

Ap

p

b

p

p

b

b

Ab

Ap

o

p

b

j

Ap

Ab

o

o

Ab

Ap


6781786

角游标读数

度盘分360格,每格1°,游标分20格,

等于度盘19格,用游标直接读数到0.05o


6781786

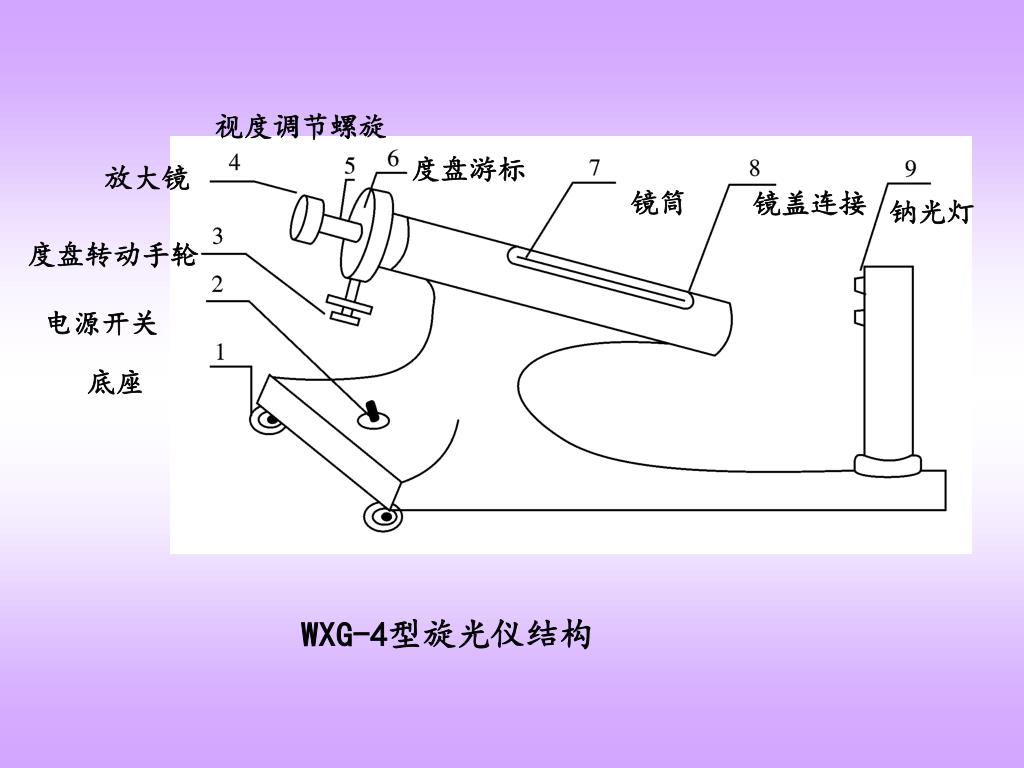

视度调节螺旋

度盘游标

放大镜

镜筒

镜盖连接

钠光灯

度盘转动手轮

电源开关

底座

WXG-4型旋光仪结构


6781786

视度调节螺旋

度盘游标

放大镜

镜筒

镜盖连接

钠光灯

度盘转动手轮

电源开关

底座

WXG-4型旋光仪结构


6781786

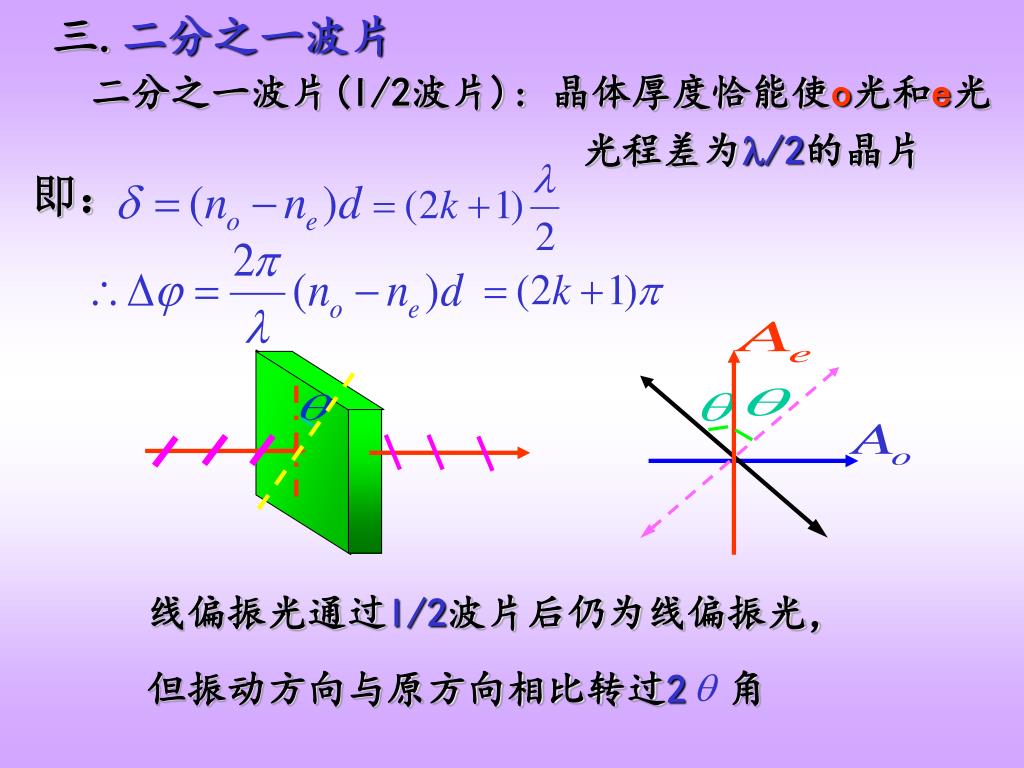

线偏振光通过l/2波片后仍为线偏振光,

但振动方向与原方向相比转过2 角

二分之一波片(l/2波片): 晶体厚度恰能使o光和e光

光程差为/2的晶片

即:

三.二分之一波片


6781786

Ab

Ap

p

b

p

p

b

b

Ab

Ap

o

p

b

j

Ap

Ab

o

o

Ab

Ap
